2011 Alfa Romeo Giulietta Brugs- og vedligeholdelsesvejledning (in Danish)

173
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDHOLD

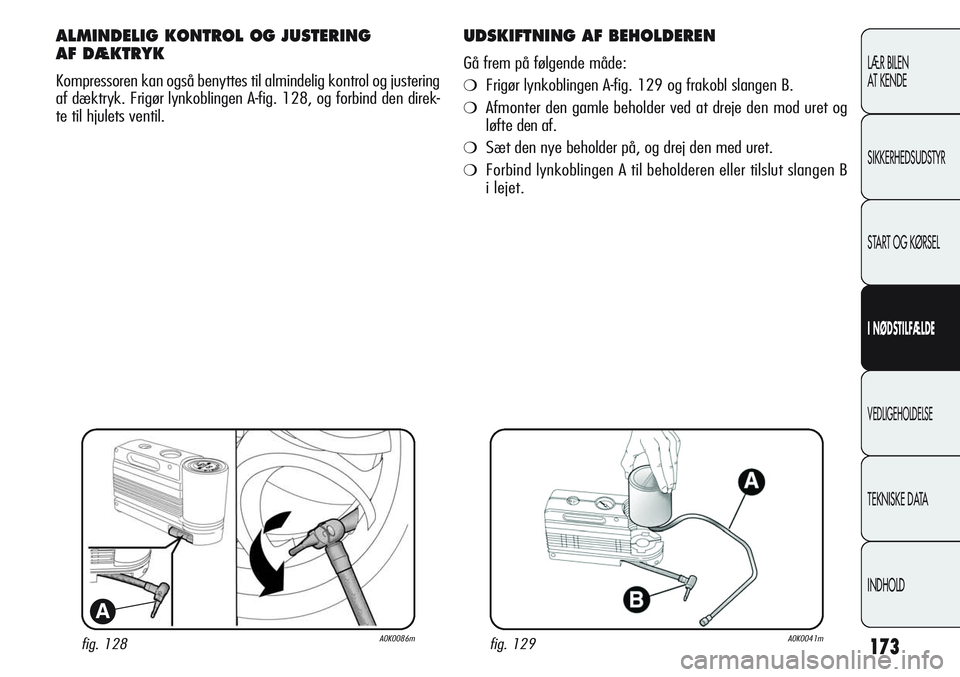

fig. 128A0K0086m
A
ALMINDELIG KONTROL OG JUSTERING
AF DÆKTRYK
Kompressoren kan også benyttes til almindelig kontrol og justering
af dæktryk. Frigør lynkoblingen A-fig. 128, og forbind den direk-
te til hjulets ventil.
UDSKIFTNING AF BEHOLDEREN
Gå frem på følgende måde:
❍Frigør lynkoblingen A-fig. 129 og frakobl slangen B.
❍Afmonter den gamle beholder ved at dreje den mod uret og
løfte den af.
❍Sæt den nye beholder på, og drej den med uret.
❍Forbind lynkoblingen A til beholderen eller tilslut slangen B
i lejet.
fig. 129A0K0041m

174
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDHOLD
Halogenpærerne skal håndteres ved udelukkende
at berøre den metalliske del. Hvis den gennem-
sigtige del af pæren kommer i kontakt med fing-
rene, reduceres lysintensiteten og det kan afkorte pærens
levetid. Ved utilsigtet kontakt skal man tørre pæren af
med en klud opvædet i alkohol og lade den tørre.
Ændringer eller reparationer på det elektriske an-
læg (elektroniske styreenheder), som ikke er ud-
ført korrekt og uden at tage hensyn til anlæggets
tekniske egenskaber, kan medføre fejlfunktion og risiko
for brand.
Halogenpærer indeholder gas under tryk, og hvis
de ødelægges, kan der slynges glasstykker ud
i rummet.
På grund af den høje forsyningsspænding, skal ud-
skiftning af pærer med gasudledning (Bi-Xenon)
udføres af fagfolk. Fare for dødsfald! Kontakt et
autoriseret Alfa Romeo værksted.
VIGTIGT: I koldt eller fugtigt vejr eller efter regnvejr eller vask kan
for- og baglygterne dugge til og/eller der kan dannes kondens
på indersiden af lygteglasset. Det er helt normalt og skyldes for-
skellen i temperatur og fugtighed mellem lygteglassets inderside
og yderside. Det er ikke en fejl og påvirker ikke lygternes norma-
le funktion. Tildugningen forsvinder hurtigt, når lysene tændes,
fra midten og ud mod yderkanterne.
UDSKIFTNING AF EN PÆRE
GENERELLE ANVISNINGER
❍Inden en pære udskiftes, anbefales det at kontrollere kon-
taktpunkterne for oxidation.
❍Overbrændte pærer skal udskiftes med pærer af samme type
og med samme effekt.
❍Nærlysets højde skal altid kontrolleres efter udskiftning af en
pære.
❍Hvis en pære svigter, anbefales det at kontrollere den pågæl-
dende sikring inden du udskifter pæren. For placering af sik-
ringerne, se afsnittet „Udskiftning af sikringer“ i dette kapitel.

175
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDHOLD
PÆRETYPER fig. 130
Der anvendes følgende pærer i bilen:
A. Pærer med glaskilesokkel: Er trykket på plads og afmonteres
ved at man trækker dem ud.
B. Pærer med bajonetsokkel: Afmonteres ved at man trykker dem
let ind og drejer dem mod uret hvorefter de kan tages ud.
C. Pinolpærer: Afmonteres ved at man gør dem fri af kontakt-
punkterne i lamellerne.
D. Halogenpærer: Kan fjernes, når clipsen der holder dem, hæg-
tes ud af indgreb.
E. Halogenpærer: Kan fjernes, når clipsen der holder dem, hæg-
tes ud af indgreb.
fig. 130A0K0022m

–
–
55 W
55 W
D1S
24 W
10 W
–
–
–
5 W
55 W
21 W
21 W
10 W
5 W
5 W
5 WLED
LED
H7
H1
F
PY24W
R10W
LED
LED
LED
W5W
H3
H21W
P21W
C10W
W5W
C5W
W5W
176
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDHOLD
–
–
D
E
–
B
B
–
–
–
A
E
B
B
C
A
C
A
Pære Type Effekt Ref. figur 130
Forreste positionslys/kørelys (D.R.L.)
Bageste positionslys
Nærlys
Fjernlys
Nærlys/Fjernlys
(versioner med Bi-Xenon-lygter)
(afhængigt af versioner/markeder)
Forreste blinklys
Bageste blinklys
Sideblink
Stop
Ekstra stoplygte (3. stoplygte)
Nummerpladelys
Tågeforlygter
Tågebaglygter
Baklygter
Loftslampe fortil
Bagagerumslampe
Handskerumslys
Udstigningslampe

177
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDHOLD

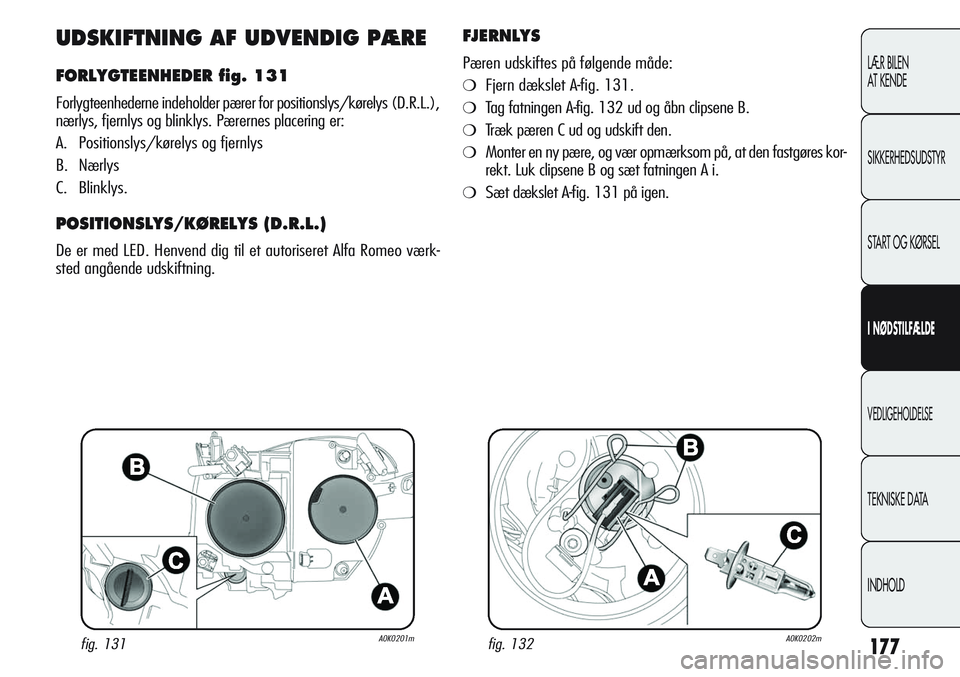

UDSKIFTNING AF UDVENDIG PÆRE
FORLYGTEENHEDER fig. 131
Forlygteenhederne indeholder pærer for positionslys/kørelys (D.R.L.),
nærlys, fjernlys og blinklys. Pærernes placering er:
A. Positionslys/kørelys og fjernlys
B. Nærlys
C. Blinklys.
POSITIONSLYS/KØRELYS (D.R.L.)
De er med LED. Henvend dig til et autoriseret Alfa Romeo værk-
sted angående udskiftning.
FJERNLYS
Pæren udskiftes på følgende måde:
❍Fjern dækslet A-fig. 131.
❍Tag fatningen A-fig. 132 ud og åbn clipsene B.
❍Træk pæren C ud og udskift den.
❍Monter en ny pære, og vær opmærksom på, at den fastgøres kor-
rekt. Luk clipsene B og sæt fatningen A i.
❍Sæt dækslet A-fig. 131 på igen.
fig. 131A0K0201mfig. 132A0K0202m

178
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDHOLD

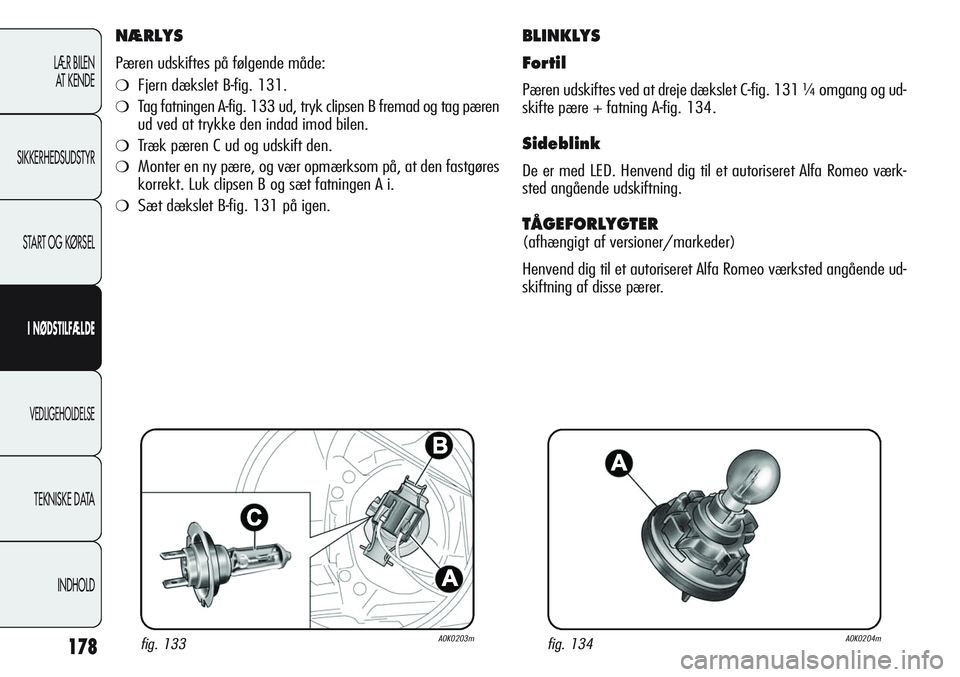

NÆRLYS
Pæren udskiftes på følgende måde:
❍Fjern dækslet B-fig. 131.
❍Tag fatningen A-fig. 133 ud, tryk clipsen B fremad og tag pæren
ud ved at trykke den indad imod bilen.
❍Træk pæren C ud og udskift den.
❍Monter en ny pære, og vær opmærksom på, at den fastgøres
korrekt. Luk clipsen B og sæt fatningen A i.
❍Sæt dækslet B-fig. 131 på igen.
BLINKLYS
Fortil
Pæren udskiftes ved at dreje dækslet C-fig. 131 ¼ omgang og ud-
skifte pære + fatning A-fig. 134.
Sideblink
De er med LED. Henvend dig til et autoriseret Alfa Romeo værk-
sted angående udskiftning.
TÅGEFORLYGTER
(afhængigt af versioner/markeder)
Henvend dig til et autoriseret Alfa Romeo værksted angående ud-
skiftning af disse pærer.
fig. 133A0K0203mfig. 134A0K0204m

179
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDHOLD

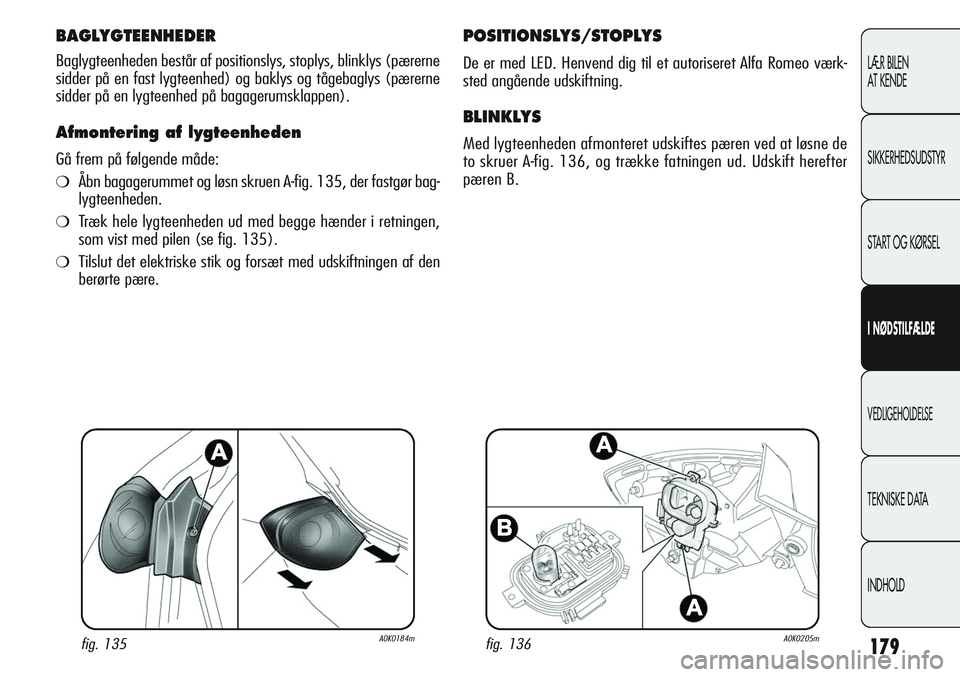

BAGLYGTEENHEDER
Baglygteenheden består af positionslys, stoplys, blinklys (pærerne
sidder på en fast lygteenhed) og baklys og tågebaglys (pærerne
sidder på en lygteenhed på bagagerumsklappen).
Afmontering af lygteenheden
Gå frem på følgende måde:
❍Åbn bagagerummet og løsn skruen A-fig. 135, der fastgør bag-
lygteenheden.
❍Træk hele lygteenheden ud med begge hænder i retningen,
som vist med pilen (se fig. 135).
❍Tilslut det elektriske stik og forsæt med udskiftningen af den
berørte pære.
POSITIONSLYS/STOPLYS
De er med LED. Henvend dig til et autoriseret Alfa Romeo værk-
sted angående udskiftning.
BLINKLYS
Med lygteenheden afmonteret udskiftes pæren ved at løsne de
to skruer A-fig. 136, og trække fatningen ud. Udskift herefter
pæren B.
fig. 135A0K0184mfig. 136A0K0205m

180
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDHOLD

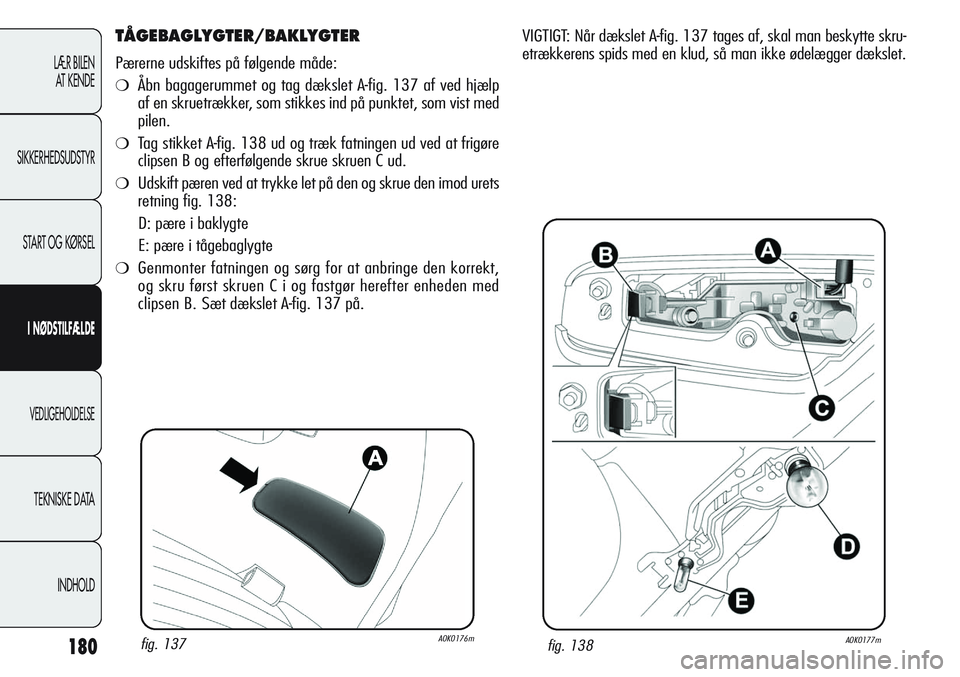

TÅGEBAGLYGTER/BAKLYGTER
Pærerne udskiftes på følgende måde:
❍Åbn bagagerummet og tag dækslet A-fig. 137 af ved hjælp
af en skruetrækker, som stikkes ind på punktet, som vist med
pilen.
❍Tag stikket A-fig. 138 ud og træk fatningen ud ved at frigøre
clipsen B og efterfølgende skrue skruen C ud.
❍Udskift pæren ved at trykke let på den og skrue den imod urets
retning fig. 138:
D: pære i baklygte
E: pære i tågebaglygte
❍Genmonter fatningen og sørg for at anbringe den korrekt,
og skru først skruen C i og fastgør herefter enheden med
clipsen B. Sæt dækslet A-fig. 137 på.
fig. 137A0K0176mfig. 138A0K0177m
VIGTIGT: Når dækslet A-fig. 137 tages af, skal man beskytte skru-
etrækkerens spids med en klud, så man ikke ødelægger dækslet.
