2011.5 PEUGEOT 3008 Manual de utilização (in Portuguese)

31
O CONTROLO de FUNCIONAMENTO


Avisador




Acendimento




Causa



Acções/Observações








Pré-aquecimento
motor Diesel


fi xo. O contactor encontra-se na
2ª posição (Contacto) Aguarde a extinção antes de efectuar o arranque.
A duração de visualização é determinada pelas
condições climáticas.



Travão de
estacionamento
eléctrico


fi xo. O travão de estacionamento
eléctrico está accionado. Desengrene o travão eléctrico para apagar o
avisador: com o pé no pedal do travão, puxe o
manípulo do travão eléctrico.
Respeite as instruções de segurança.
Para mais informações sobre o travão eléctrico,
consulte o capítulo "Condução".




Desactivação
das funções
automáticas
do travão de
estacionamento
eléctrico



fi xo. As funções "activação
automática" (ao desligar
o motor) e "desactivação
automática" estão
desactivadas ou avariadas. Active a função (consoante destino) através do
menu de confi guração do veículo ou consulte a
rede PEUGEOT ou uma ofi cina qualifi cada.






Pé no travão


fi xa. O pedal de travão deverá
encontrar-se pressionado. Pressionar o pedal do travão para ligar o motor
com a caixa manual pilotada de 6 velocidades
(alavanca na posição N
) ou automática
(alavanca na posição P
).
Se pretender desactivar o travão de
estacionamento sem pressionar o pedal do
travão, este avisador permanecerá aceso.

intermitente. Em caixa manual pilotada,
se mantiver demasiado
tempo o veículo em declive
com a ajuda do acelerador, a
embraiagem sobreaquece. Utilizar o pedal do travão e/ou o travão de
estacionamento eléctrico.



Stop & Start


fi xo.

À paragem do veículo
(sinal vermelho, paragem,
engarrafamentos, ...) o Stop & Start
coloca o motor em modo STOP. A partir do momento em que pretender
colocar o veículo em movimento, o avisador
apaga-se e o arranque do motor é efectuado
automaticamente em modo START.

intermitente
durante alguns
segundos e,
em seguida,
apaga-se.
O modo STOP encontra-
se momentaneamente
indisponível. ou
O modo START foi
accionado automaticamente. Consulte o capítulo "Condução - § Stop & Start"
para os casos específi cos do modo STOP e do
modo START.

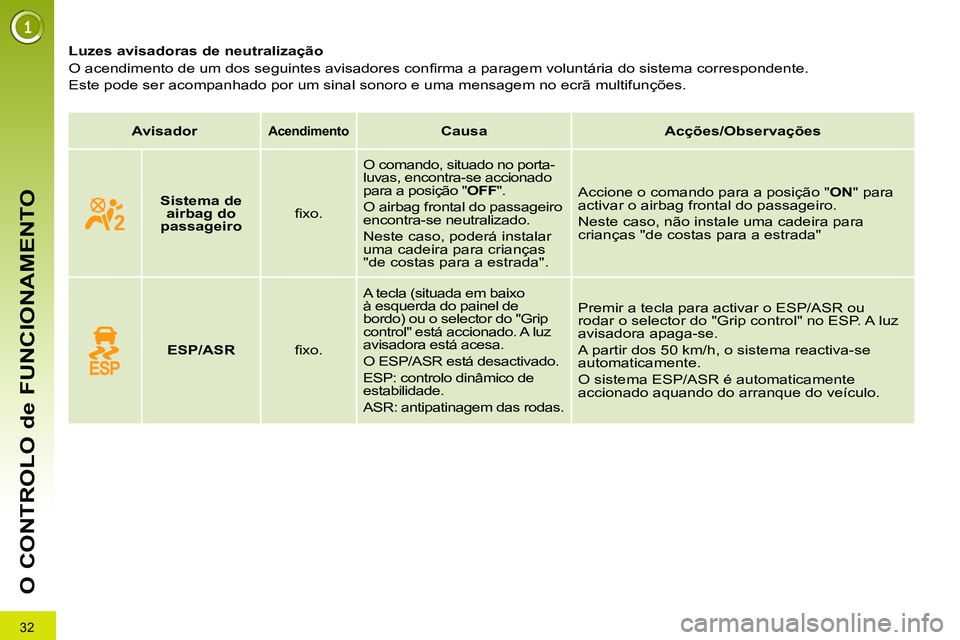

32
O CONTROLO de FUNCIONAMENTO










Luzes avisadoras de neutralização
O acendimento de um dos seguintes avisadores confi rma a paragem voluntária do sistema correspondente.
Este pode ser acompanhado por um sinal sonoro e uma mensagem no ecrã multifunções.



Avisador





Acendimento




Causa



Acções/Observações








Sistema de
airbag do
passageiro


fi xo. O comando, situado no porta-
luvas, encontra-se accionado
para a posição " OFF
".
O airbag frontal do passageiro
encontra-se neutralizado.
Neste caso, poderá instalar
uma cadeira para crianças
"de costas para a estrada". Accione o comando para a posição " ON
" para
activar o airbag frontal do passageiro.
Neste caso, não instale uma cadeira para
crianças "de costas para a estrada"





ESP/ASR


fi xo. A tecla (situada em baixo
à esquerda do painel de
bordo) ou o selector do "Grip
control" está accionado. A luz
avisadora está acesa.
O ESP/ASR está desactivado.
ESP: controlo dinâmico de
estabilidade.
ASR: antipatinagem das rodas. Premir a tecla para activar o ESP/ASR ou
rodar o selector do "Grip control" no ESP. A luz
avisadora apaga-se.
A partir dos 50 km/h, o sistema reactiva-se
automaticamente.
O sistema ESP/ASR é automaticamente
accionado aquando do arranque do veículo.

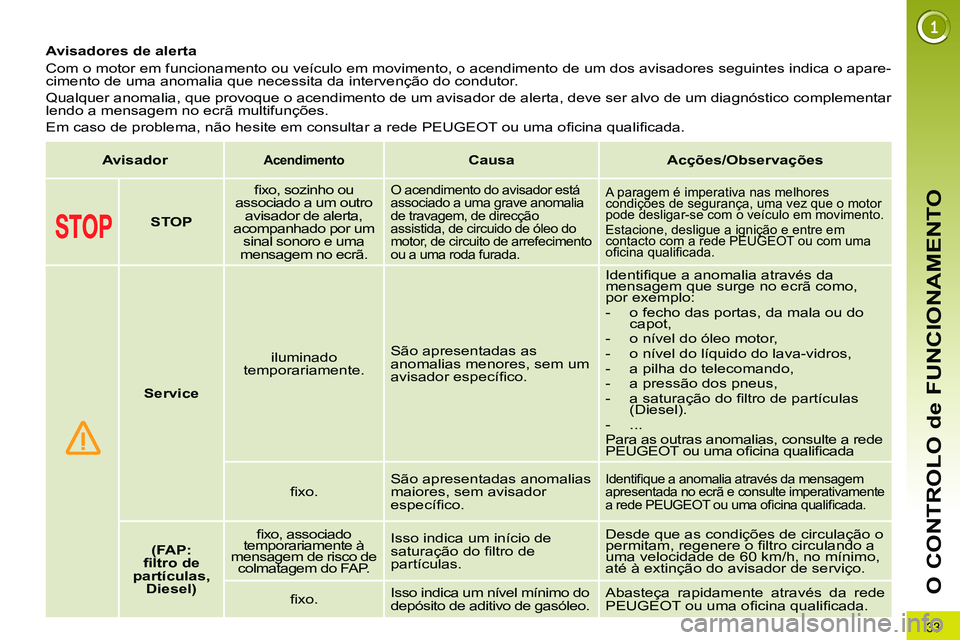

33
O CONTROLO de FUNCIONAMENTO










Avisadores de alerta
Com o motor em funcionamento ou veículo em movimento, o acendimento de um dos avisadores seguintes indica o apare-
cimento de uma anomalia que necessita da intervenção do condutor.
Qualquer anomalia, que provoque o acendimento de um avisador de alerta, deve ser alvo de um diagnóstico complementar
lendo a mensagem no ecrã multifunções.
Em caso de problema, não hesite em consultar a rede PEUGEOT ou uma ofi cina qualifi cada.



Avisador





Acendimento



Causa



Acções/Observações








STOP


fi xo, sozinho ou
associado a um outro
avisador de alerta,
acompanhado por um
sinal sonoro e uma
mensagem no ecrã.

O acendimento do avisador está
associado a uma grave anomalia
de travagem, de direcção
assistida, de circuido de óleo do
motor, de circuito de arrefecimento
ou a uma roda furada. A paragem é imperativa nas melhores
condições de segurança, uma vez que o motor
pode desligar-se com o veículo em movimento.
Estacione, desligue a ignição e entre em
contacto com a rede PEUGEOT ou com uma
ofi cina qualifi cada.





Service


iluminado
temporariamente. São apresentadas as
anomalias menores, sem um
avisador específi co. Identifi que a anomalia através da
mensagem que surge no ecrã como,
por exemplo:


- o fecho das portas, da mala ou do
capot,

- o nível do óleo motor,

- o nível do líquido do lava-vidros,

- a pilha do telecomando,

- a pressão dos pneus,

- a saturação do fi ltro de partículas
(Diesel).

- ...
Para as outras anomalias, consulte a rede
PEUGEOT ou uma ofi cina qualifi cada

fi xo. São apresentadas anomalias
maiores, sem avisador
específi co.

Identifi que a anomalia através da mensagem
apresentada no ecrã e consulte imperativamente
a rede PEUGEOT ou uma ofi cina qualifi cada.



(FAP:
fi ltro de
partículas,
Diesel)


fi xo, associado
temporariamente à
mensagem de risco de
colmatagem do FAP. Isso indica um início de
saturação do fi ltro de
partículas. Desde que as condições de circulação o
permitam, regenere o fi ltro circulando a
uma velocidade de 60 km/h, no mínimo,
até à extinção do avisador de serviço.

fi xo. Isso indica um nível mínimo do
depósito de aditivo de gasóleo. Abasteça rapidamente através da rede
PEUGEOT ou uma ofi cina qualifi cada.

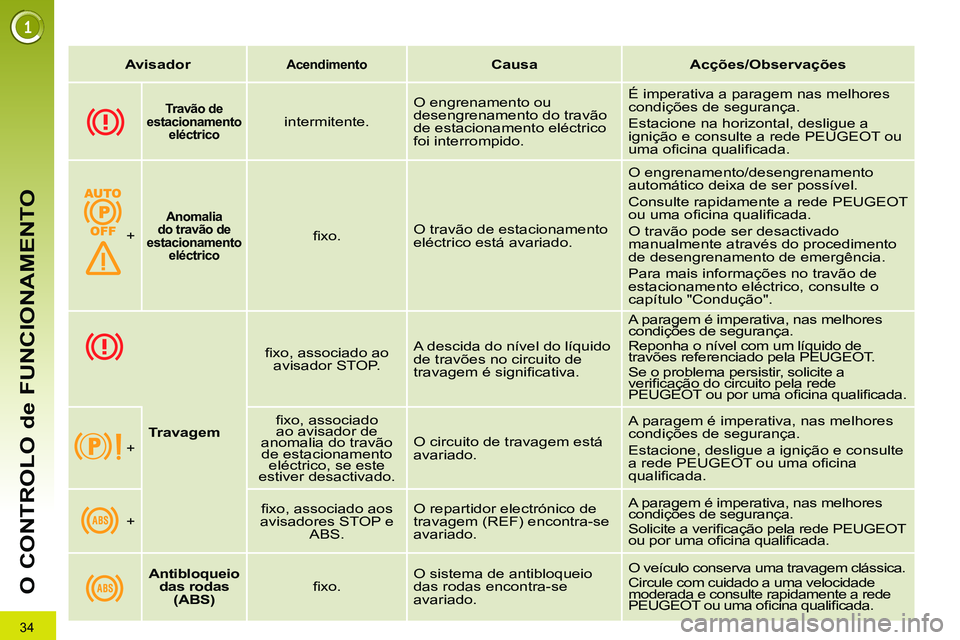

34
O CONTROLO de FUNCIONAMENTO


Avisador




Acendimento



Causa



Acções/Observações








Travão
de
estacionamento

eléctrico


intermitente. O engrenamento ou
desengrenamento do travão
de estacionamento eléctrico
foi interrompido. É imperativa a paragem nas melhores
condições de segurança.
Estacione na horizontal, desligue a
ignição e consulte a rede PEUGEOT ou
uma ofi cina qualifi cada.

+



Anomalia
do
travão
de
estacionamento

eléctrico



fi xo. O travão de estacionamento
eléctrico está avariado. O engrenamento/desengrenamento
automático deixa de ser possível.
Consulte rapidamente a rede PEUGEOT
ou uma ofi cina qualifi cada.
O travão pode ser desactivado
manualmente através do procedimento
de desengrenamento de emergência.
Para mais informações no travão de
estacionamento eléctrico, consulte o
capítulo "Condução".






Travagem


fi xo, associado ao
avisador STOP. A descida do nível do líquido
de travões no circuito de
travagem é signifi cativa. A paragem é imperativa, nas melhores
condições de segurança.
Reponha o nível com um líquido de
travões referenciado pela PEUGEOT.
Se o problema persistir, solicite a
verifi cação do circuito pela rede
PEUGEOT ou por uma ofi cina qualifi cada.

+
fi xo, associado
ao avisador de
anomalia do travão
de estacionamento
eléctrico, se este
estiver desactivado. O circuito de travagem está
avariado. A paragem é imperativa, nas melhores
condições de segurança.
Estacione, desligue a ignição e consulte
a rede PEUGEOT ou uma ofi cina
qualifi cada.

+
fi xo, associado aos
avisadores STOP e
ABS. O repartidor electrónico de
travagem (REF) encontra-se
avariado. A paragem é imperativa, nas melhores
condições de segurança.
Solicite a verifi cação pela rede PEUGEOT
ou por uma ofi cina qualifi cada.






Antibloqueio
das rodas
(ABS)

fi xo. O sistema de antibloqueio
das rodas encontra-se
avariado. O veículo conserva uma travagem clássica.
Circule com cuidado a uma velocidade
moderada e consulte rapidamente a rede
PEUGEOT ou uma ofi cina qualifi cada.

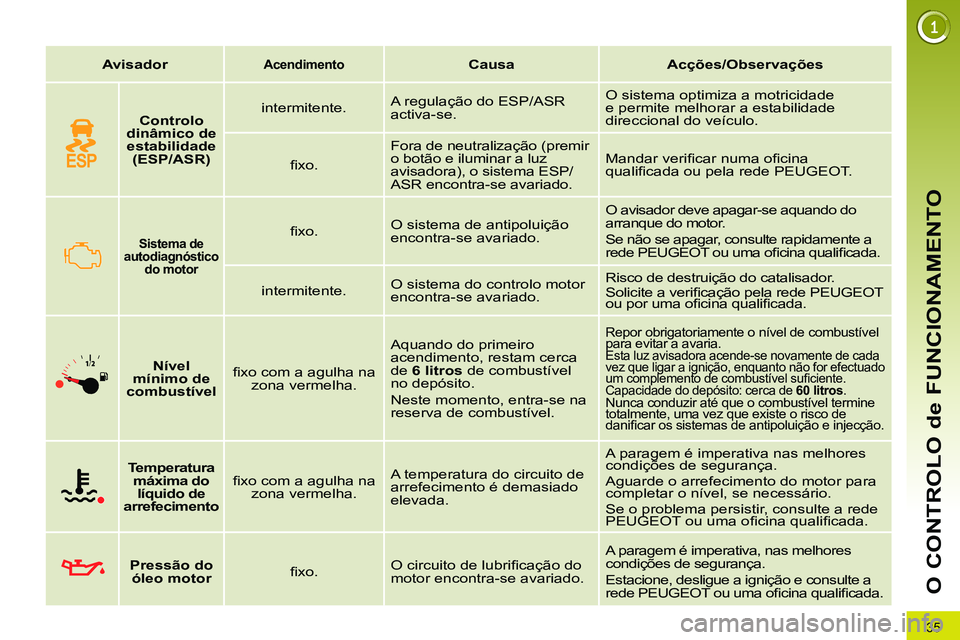

35
O CONTROLO de FUNCIONAMENTO


Avisador




Acendimento



Causa



Acções/Observações








Sistema de
autodiagnóstico
do motor


fi xo. O sistema de antipoluição
encontra-se avariado. O avisador deve apagar-se aquando do
arranque do motor.
Se não se apagar, consulte rapidamente a
rede PEUGEOT ou uma ofi cina qualifi cada.

intermitente. O sistema do controlo motor
encontra-se avariado. Risco de destruição do catalisador.
Solicite a verifi cação pela rede PEUGEOT
ou por uma ofi cina qualifi cada.






Nível
mínimo de
combustível


fi xo com a agulha na
zona vermelha. Aquando do primeiro
acendimento, restam cerca
de 6 l i
t
r
o
s de combustível
no depósito.
Neste momento, entra-se na
reserva de combustível.
Repor obrigatoriamente o nível de combustível
para evitar a avaria.
Esta luz avisadora acende-se novamente de cada
vez que ligar a ignição, enquanto não for efectuado
um complemento de combustível sufi ciente.
Capacidade do depósito: cerca de 60 litros
.

Nunca conduzir até que o combustível termine
totalmente, uma vez que existe o risco de
danifi car os sistemas de antipoluição e injecção.







Temperatura
máxima do
líquido de
arrefecimento


fi xo com a agulha na
zona vermelha. A temperatura do circuito de
arrefecimento é demasiado
elevada. A paragem é imperativa nas melhores
condições de segurança.
Aguarde o arrefecimento do motor para
completar o nível, se necessário.
Se o problema persistir, consulte a rede
PEUGEOT ou uma ofi cina qualifi cada.






Pressão do
óleo motor


fi xo. O circuito de lubrifi cação do
motor encontra-se avariado. A paragem é imperativa, nas melhores
condições de segurança.
Estacione, desligue a ignição e consulte a
rede PEUGEOT ou uma ofi cina qualifi cada.







Controlo
dinâmico de
estabilidade
(ESP/ASR)


intermitente. A regulação do ESP/ASR
activa-se. O sistema optimiza a motricidade
e permite melhorar a estabilidade
direccional do veículo.

fi xo. Fora de neutralização (premir
o botão e iluminar a luz
avisadora), o sistema ESP/
ASR encontra-se avariado. Mandar verifi car numa ofi cina
qualifi cada ou pela rede PEUGEOT.

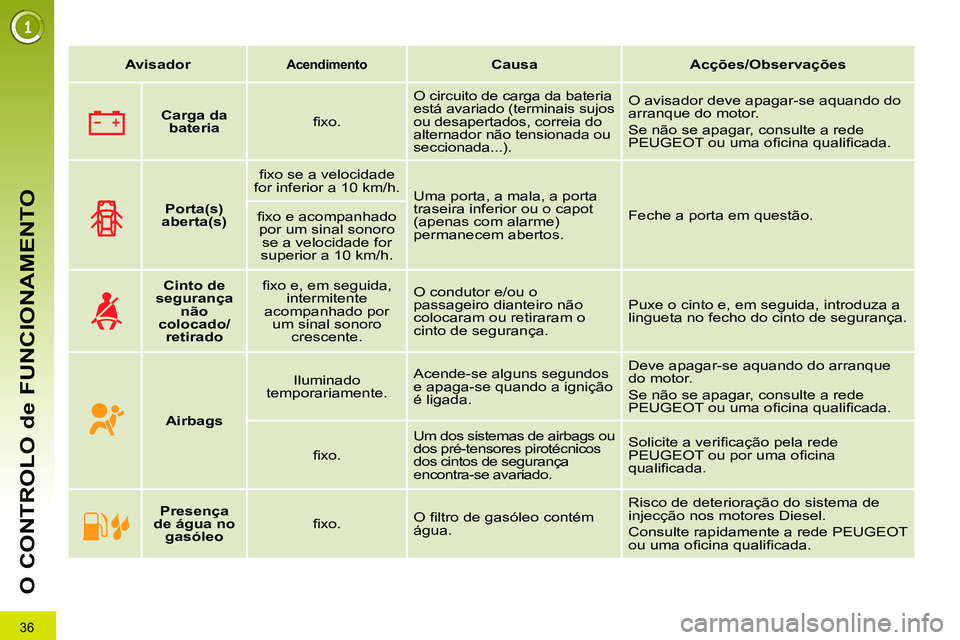

36
O CONTROLO de FUNCIONAMENTO


Avisador




Acendimento



Causa



Acções/Observações








Carga da
bateria


fi xo. O circuito de carga da bateria
está avariado (terminais sujos
ou desapertados, correia do
alternador não tensionada ou
seccionada...). O avisador deve apagar-se aquando do
arranque do motor.
Se não se apagar, consulte a rede
PEUGEOT ou uma ofi cina qualifi cada.






Porta(s)
aberta(s)


fi xo se a velocidade
for inferior a 10 km/h.
Uma porta, a mala, a porta
traseira inferior ou o capot
(apenas com alarme)
permanecem abertos. Feche a porta em questão.

fi xo e acompanhado
por um sinal sonoro
se a velocidade for
superior a 10 km/h.







Cinto de
segurança
não
colocado/
retirado


fi xo e, em seguida,
intermitente
acompanhado por
um sinal sonoro
crescente. O condutor e/ou o
passageiro dianteiro não
colocaram ou retiraram o
cinto de segurança. Puxe o cinto e, em seguida, introduza a
lingueta no fecho do cinto de segurança.





Airbags


Iluminado
temporariamente. Acende-se alguns segundos
e apaga-se quando a ignição
é ligada. Deve apagar-se aquando do arranque
do motor.
Se não se apagar, consulte a rede
PEUGEOT ou uma ofi cina qualifi cada.

fi xo. Um dos sistemas de airbags ou
dos pré-tensores pirotécnicos
dos cintos de segurança
encontra-se avariado. Solicite a verifi cação pela rede
PEUGEOT ou por uma ofi cina
qualifi cada.






Presença
d

e
água
n

o
gasóleo


fi xo. O fi ltro de gasóleo contém
água. Risco de deterioração do sistema de
injecção nos motores Diesel.
Consulte rapidamente a rede PEUGEOT
ou uma ofi cina qualifi cada.

37

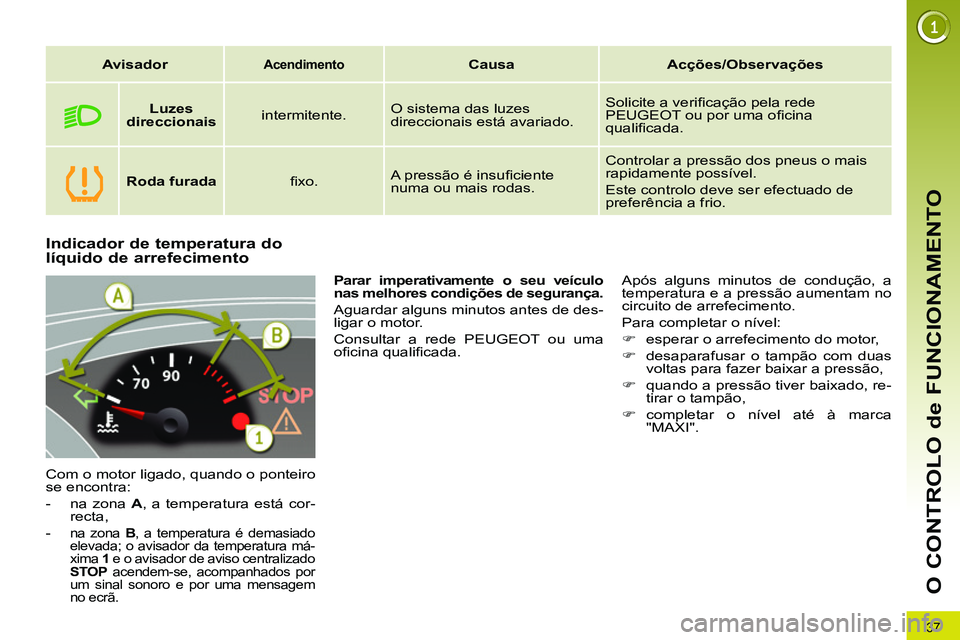

O CONTROLO de FUNCIONAMENTO












Indicador de temperatura do
líquido de arrefecimento
Com o motor ligado, quando o ponteiro
se encontra:


- na zona A
, a temperatura está cor-
recta,

-
na zona B
, a temperatura é demasiado
elevada; o avisador da temperatura má-
xima 1
e o avisador de aviso centralizado
STOP
acendem-se, acompanhados por
um sinal sonoro e por uma mensagem
no ecrã.

Após alguns minutos de condução, a
temperatura e a pressão aumentam no
circuito de arrefecimento.
Para completar o nível:


)
esperar o arrefecimento do motor,

)
desaparafusar o tampão com duas
voltas para fazer baixar a pressão,

)
quando a pressão tiver baixado, re-
tirar o tampão,

)
completar o nível até à marca
"MAXI".

Parar imperativamente o seu veículo
nas melhores condições de segurança.

Aguardar alguns minutos antes de des-
ligar o motor.
Consultar a rede PEUGEOT ou uma
ofi cina qualifi cada.

Avisador





Acendimento



Causa



Acções/Observações








Luzes
direccionais


intermitente. O sistema das luzes
direccionais está avariado. Solicite a verifi cação pela rede
PEUGEOT ou por uma ofi cina
qualifi cada.






Roda

furada


fi xo. A pressão é insufi ciente
numa ou mais rodas. Controlar a pressão dos pneus o mais
rapidamente possível.
Este controlo deve ser efectuado de
preferência a frio.

38
O CONTROLO de FUNCIONAMENTO

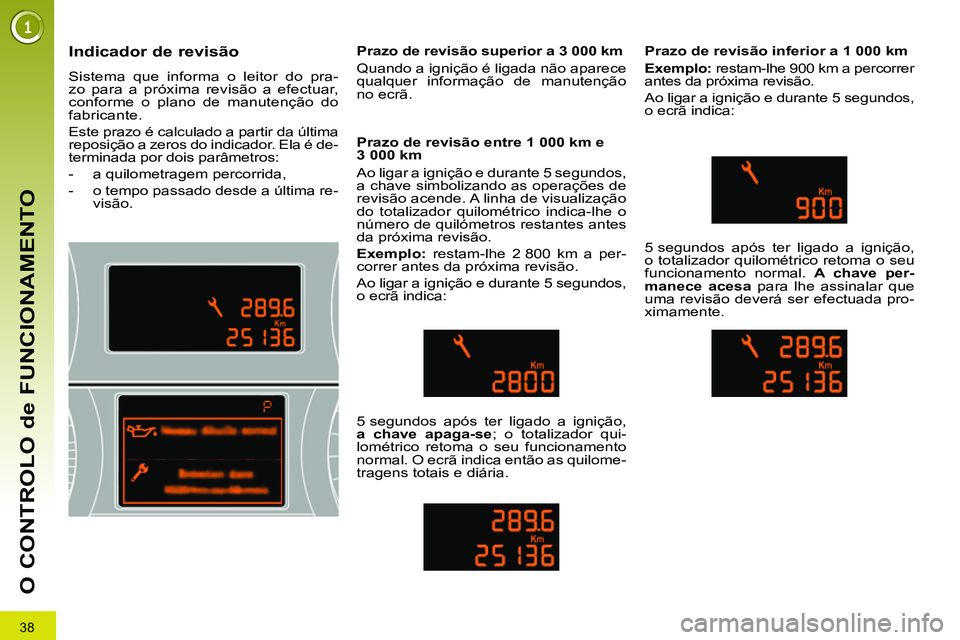

Indicador de revisão

Sistema que informa o leitor do pra-
zo para a próxima revisão a efectuar,
conforme o plano de manutenção do
fabricante.
Este prazo é calculado a partir da última
reposição a zeros do indicador. Ela é de-
terminada por dois parâmetros:


- a quilometragem percorrida,

- o tempo passado desde a última re-
visão.
Prazo de revisão entre 1 000 km e
3 000 km
Ao ligar a ignição e durante 5 segundos,
a chave simbolizando as operações de
revisão acende. A linha de visualização
do totalizador quilométrico indica-lhe o
número de quilómetros restantes antes
da próxima revisão.

Exemplo:
restam-lhe 2 800 km a per-
correr antes da próxima revisão.
Ao ligar a ignição e durante 5 segundos,
o ecrã indica:
5 segundos após ter ligado a ignição,
a chave apaga-se
; o totalizador qui-
lométrico retoma o seu funcionamento
normal. O ecrã indica então as quilome-
tragens totais e diária.
Prazo de revisão inferior a 1 000 km

Exemplo:
restam-lhe 900 km a percorrer
antes da próxima revisão.
Ao ligar a ignição e durante 5 segundos,
o ecrã indica:
5 segundos após ter ligado a ignição,
o totalizador quilométrico retoma o seu
funcionamento normal. A chave per-
manece acesa
para lhe assinalar que
uma revisão deverá ser efectuada pro-
ximamente.
Prazo de revisão superior a 3 000 km
Quando a ignição é ligada não aparece
qualquer informação de manutenção
no ecrã.
