2011.5 PEUGEOT 3008 Manual de utilização (in Portuguese)

103
OS ARRUMOS

Para evitar qualquer risco de
bloqueio dos pedais:

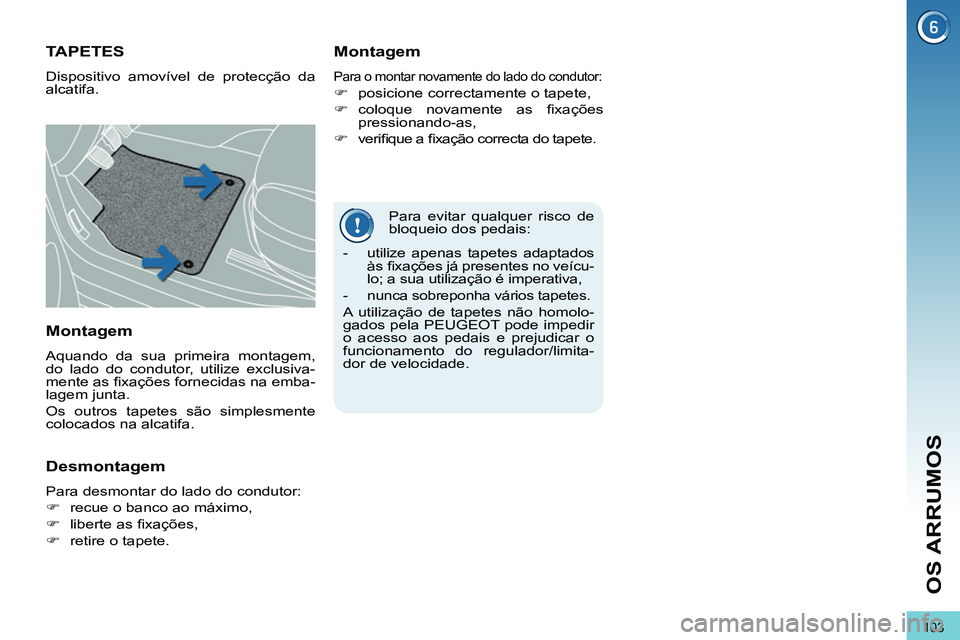

TAPETES

Dispositivo amovível de protecção da
alcatifa.

Montagem

Para o montar novamente do lado do condutor:



)
posicione correctamente o tapete,

)
coloque novamente as fi xações
pressionando-as,

)
verifi que a fi xação correcta do tapete.


Montagem

Aquando da sua primeira montagem,
do lado do condutor, utilize exclusiva-
mente as fi xações fornecidas na emba-
lagem junta.
Os outros tapetes são simplesmente
colocados na alcatifa.


Desmontagem

Para desmontar do lado do condutor:


)
recue o banco ao máximo,

)
liberte as fi xações,

)
retire o tapete.


- utilize apenas tapetes adaptados
às fi xações já presentes no veícu-
lo; a sua utilização é imperativa,

- nunca sobreponha vários tapetes.
A utilização de tapetes não homolo-
gados pela PEUGEOT pode impedir
o acesso aos pedais e prejudicar o
funcionamento do regulador/limita-
dor de velocidade.

104
OS ARRUMOS

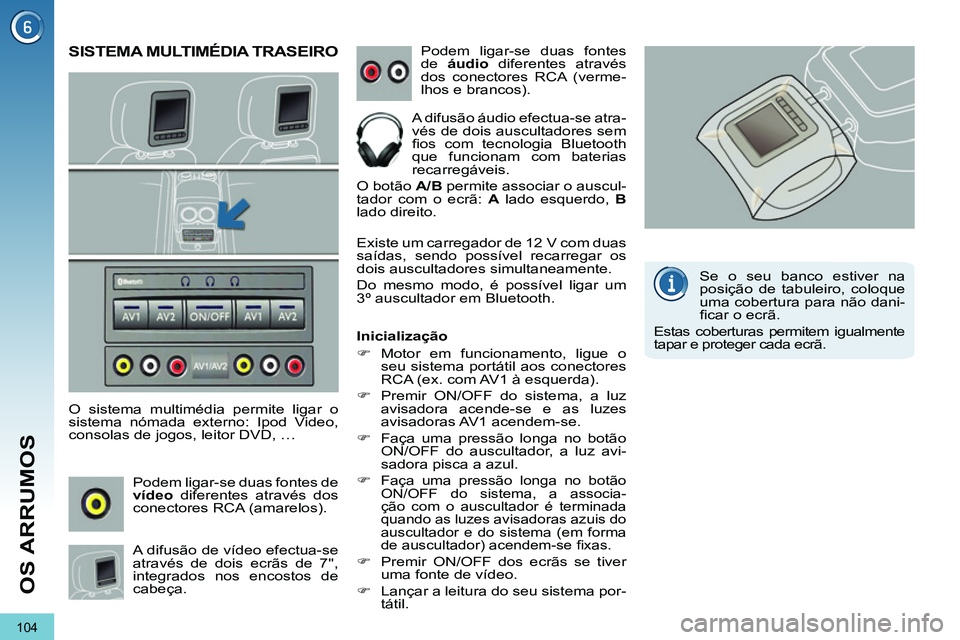

SISTEMA MULTIMÉDIA TRASEIRO


O sistema multimédia permite ligar o
sistema nómada externo: Ipod Video,
consolas de jogos, leitor DVD, …
Podem ligar-se duas fontes de
vídeo
diferentes através dos
conectores RCA (amarelos).
A difusão de vídeo efectua-se
através de dois ecrãs de 7'',
integrados nos encostos de
cabeça. Podem ligar-se duas fontes
de áudio
diferentes através
dos conectores RCA (verme-
lhos e brancos).
A difusão áudio efectua-se atra-
vés de dois auscultadores sem
fi os com tecnologia Bluetooth
que funcionam com baterias
recarregáveis.
O botão A/B
permite associar o auscul-
tador com o ecrã: A
lado esquerdo, B

lado direito.

Existe um carregador de 12 V com duas
saídas, sendo possível recarregar os
dois auscultadores simultaneamente.
Do mesmo modo, é possível ligar um
3º auscultador em Bluetooth.

Inicialização


)
Motor em funcionamento, ligue o
seu sistema portátil aos conectores
RCA (ex. com AV1 à esquerda).

)
Premir ON/OFF do sistema, a luz
avisadora acende-se e as luzes
avisadoras AV1 acendem-se.

)
Faça uma pressão longa no botão
ON/OFF do auscultador, a luz avi-
sadora pisca a azul.

)

Faça uma pressão longa no botão
ON/OFF do sistema, a associa-
ção com o auscultador é terminada
quando as luzes avisadoras azuis do
auscultador e do sistema (em forma
de auscultador) acendem-se fi xas.


)
Premir ON/OFF dos ecrãs se tiver
uma fonte de vídeo.

)
Lançar a leitura do seu sistema por-
tátil.

Se o seu banco estiver na
posição de tabuleiro, coloque
uma cobertura para não dani-
fi car o ecrã.
Estas coberturas permitem igualmente
tapar e proteger cada ecrã.

105
OS ARRUMOS

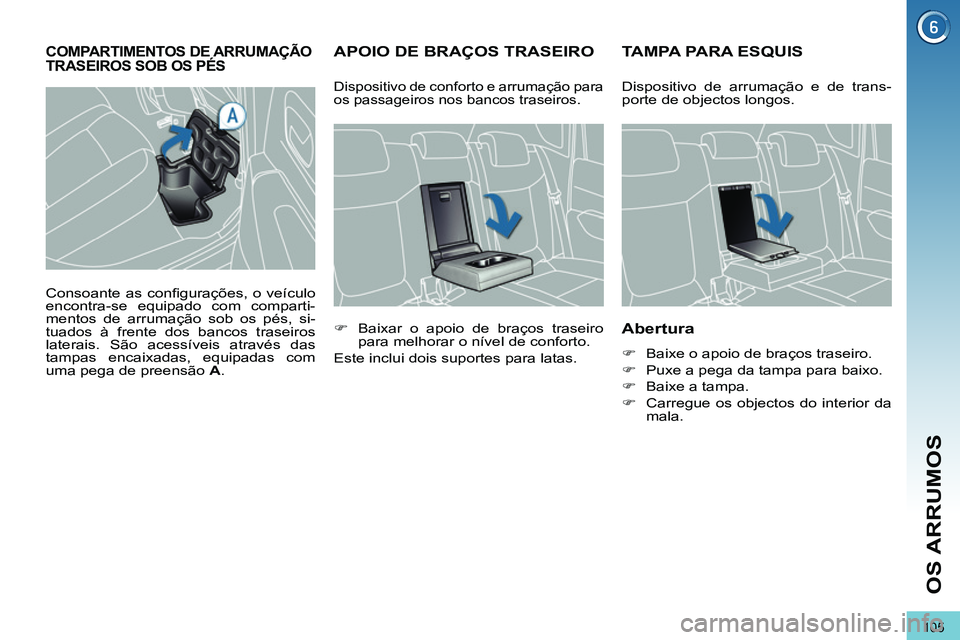

APOIO DE BRAÇOS TRASEIRO







TAMPA PARA ESQUIS


Abertura



)
Baixe o apoio de braços traseiro.

)
Puxe a pega da tampa para baixo.

)
Baixe a tampa.

)
Carregue os objectos do interior da
mala.


)
Baixar o apoio de braços traseiro
para melhorar o nível de conforto.
Este inclui dois suportes para latas.

Dispositivo de conforto e arrumação para
os passageiros nos bancos traseiros. Dispositivo de arrumação e de trans-
porte de objectos longos.




COMPARTIMENTOS DE ARRUMAÇÃO
TRASEIROS SOB OS PÉS

Consoante as confi gurações, o veículo
encontra-se equipado com comparti-
mentos de arrumação sob os pés, si-
tuados à frente dos bancos traseiros
laterais. São acessíveis através das
tampas encaixadas, equipadas com
uma pega de preensão A
.

106
OS ARRUMOS

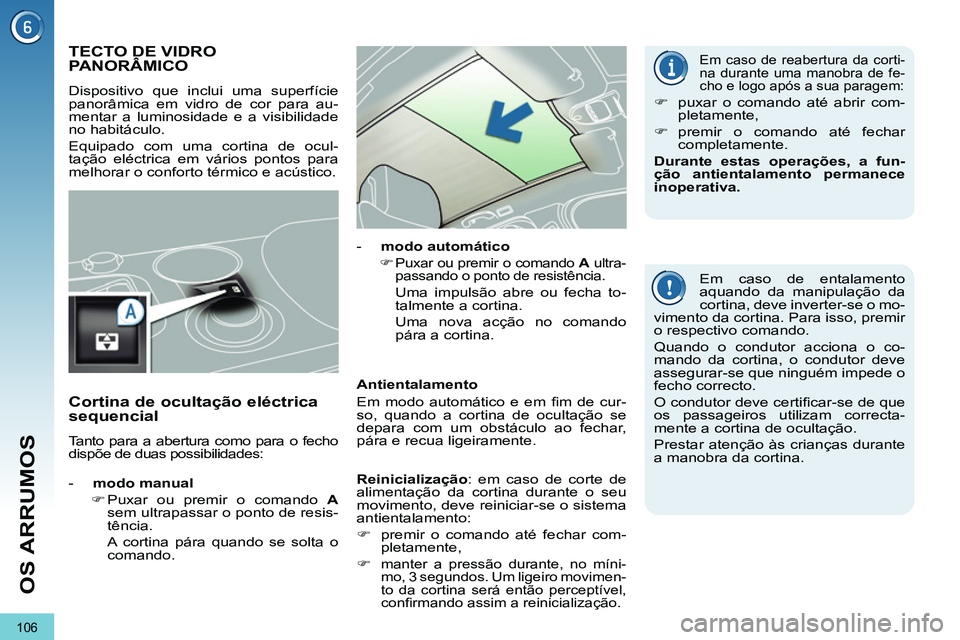

TECTO DE VIDRO
PANORÂMICO
Dispositivo que inclui uma superfície
panorâmica em vidro de cor para au-
mentar a luminosidade e a visibilidade
no habitáculo.
Equipado com uma cortina de ocul-
tação eléctrica em vários pontos para
melhorar o conforto térmico e acústico.
Em caso de entalamento
aquando da manipulação da
cortina, deve inverter-se o mo-
vimento da cortina. Para isso, premir
o respectivo comando.
Quando o condutor acciona o co-
mando da cortina, o condutor deve
assegurar-se que ninguém impede o
fecho correcto.
O condutor deve certifi car-se de que
os passageiros utilizam correcta-
mente a cortina de ocultação.
Prestar atenção às crianças durante
a manobra da cortina.



- modo manual



)
Puxar ou premir o comando A

sem ultrapassar o ponto de resis-
tência.
A cortina pára quando se solta o
comando.
- modo automático



)

Puxar ou premir o comando A
ultra-
passando o ponto de resistência.
Uma impulsão abre ou fecha to-
talmente a cortina.
Uma nova acção no comando
pára a cortina.


Antientalamento
Em modo automático e em fi m de cur-
so, quando a cortina de ocultação se
depara com um obstáculo ao fechar,
pára e recua ligeiramente.

Cortina de ocultação eléctrica
sequencial
Tanto para a abertura como para o fecho
dispõe de duas possibilidades:

Em caso de reabertura da corti-
na durante uma manobra de fe-
cho e logo após a sua paragem:


)
puxar o comando até abrir com-
pletamente,

)
premir o comando até fechar
completamente.

Durante estas operações, a fun-
ção antientalamento permanece
inoperativa.


Reinicialização
: em caso de corte de
alimentação da cortina durante o seu
movimento, deve reiniciar-se o sistema
antientalamento:


)
premir o comando até fechar com-
pletamente,

)

manter a pressão durante, no míni-
mo, 3 segundos. Um ligeiro movimen-
to da cortina será então perceptível,
confi rmando assim a reinicialização.

107
OS ARRUMOS

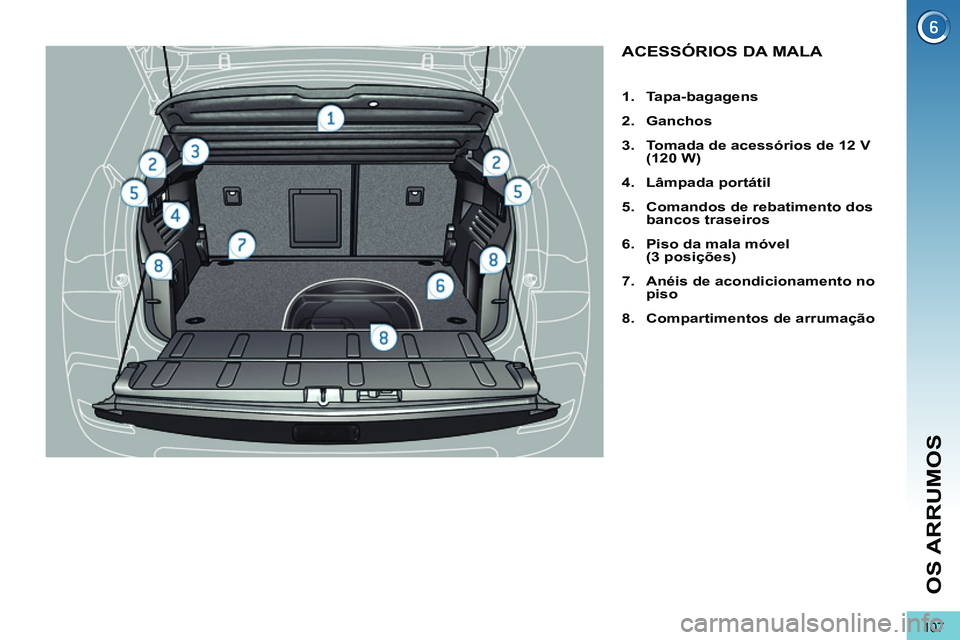

ACESSÓRIOS DA MALA




1.
Tapa-bagagens


2.
Ganchos


3.
Tomada de acessórios de 12 V

(120 W)


4.
Lâmpada portátil


5.
Comandos de rebatimento dos
bancos traseiros


6.
Piso da mala móvel

(3 posições )

7.
Anéis de acondicionamento
no
piso


8.
Compartimentos de arrumação

108
OS ARRUMOS

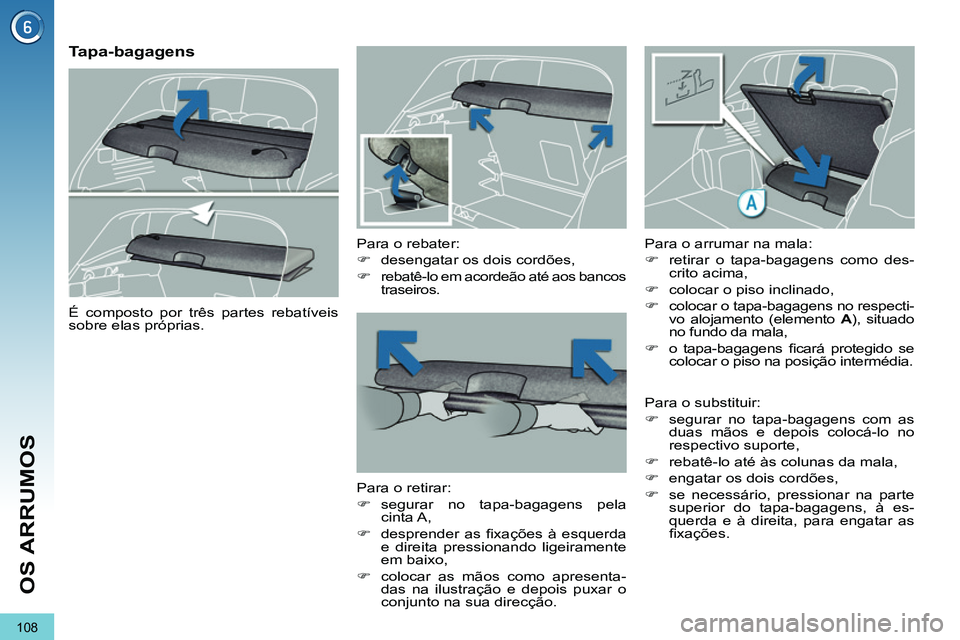

Tapa-bagagens


Para o rebater:


) desengatar os dois cordões,
)
rebatê-lo em acordeão até aos bancos
traseiros.


Para o retirar:


)
segurar no tapa-bagagens pela
cinta A ,

)
desprender as fi xações à esquerda
e direita pressionando ligeiramente
em baixo,

)
colocar as mãos como apresenta-
das na ilustração e depois puxar o
conjunto na sua direcção.

Para o arrumar na mala:
)

retirar o tapa-bagagens como des-
crito acima,
)
colocar o piso inclinado,
)
colocar o tapa-bagagens no respecti-
vo alojamento (elemento A ), situado
no fundo da mala,
)
o tapa-bagagens fi cará protegido se
colocar o piso na posição intermédia.
É composto por três partes rebatíveis
sobre elas próprias.

Para o substituir:
)



segurar no tapa-bagagens com as
duas mãos e depois colocá-lo no
respectivo suporte,
)
rebatê-lo até às colunas da mala,
)
engatar os dois cordões,
)
se necessário, pressionar na parte
superior do tapa-bagagens, à es-
querda e à direita, para engatar as
fi xações.

109
OS ARRUMOS

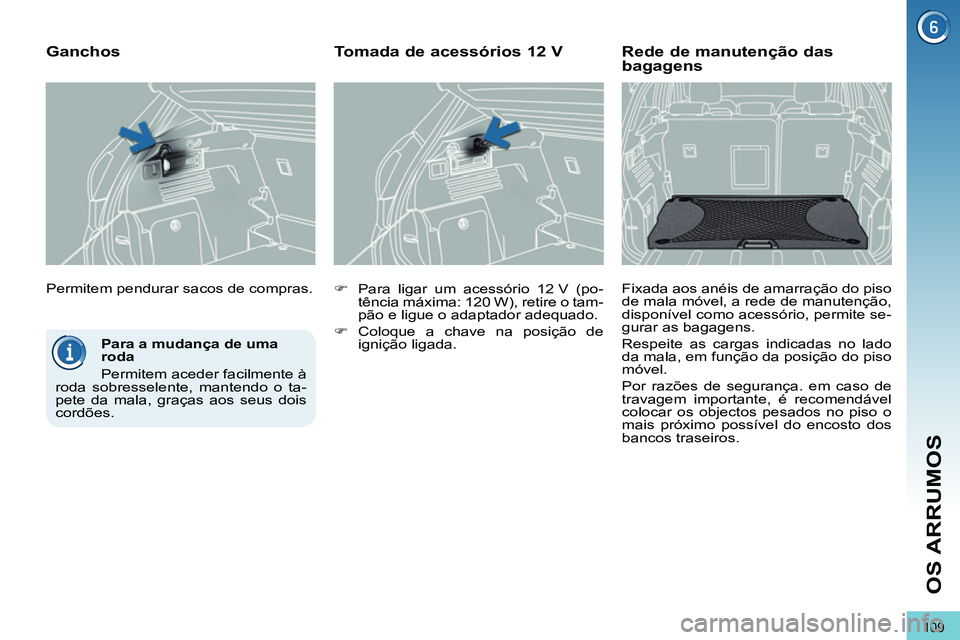

Para a mudança de uma
roda
Permitem aceder facilmente à
roda sobresselente, mantendo o ta-
pete da mala, graças aos seus dois
cordões.
Permitem pendurar sacos de compras.







Ganchos



)
Para ligar um acessório 12 V (po-
tência máxima: 120 W), retire o tam-
pão e ligue o adaptador adequado.

)
Coloque a chave na posição de
ignição ligada.








Tomada de acessórios 12 V





Rede de manutenção das
bagagens
Fixada aos anéis de amarração do piso
de mala móvel, a rede de manutenção,
disponível como acessório, permite se-
gurar as bagagens.
Respeite as cargas indicadas no lado
da mala, em função da posição do piso
móvel.
Por razões de segurança. em caso de
travagem importante, é recomendável
colocar os objectos pesados no piso o
mais próximo possível do encosto dos
bancos traseiros.

11 0
OS ARRUMOS


)

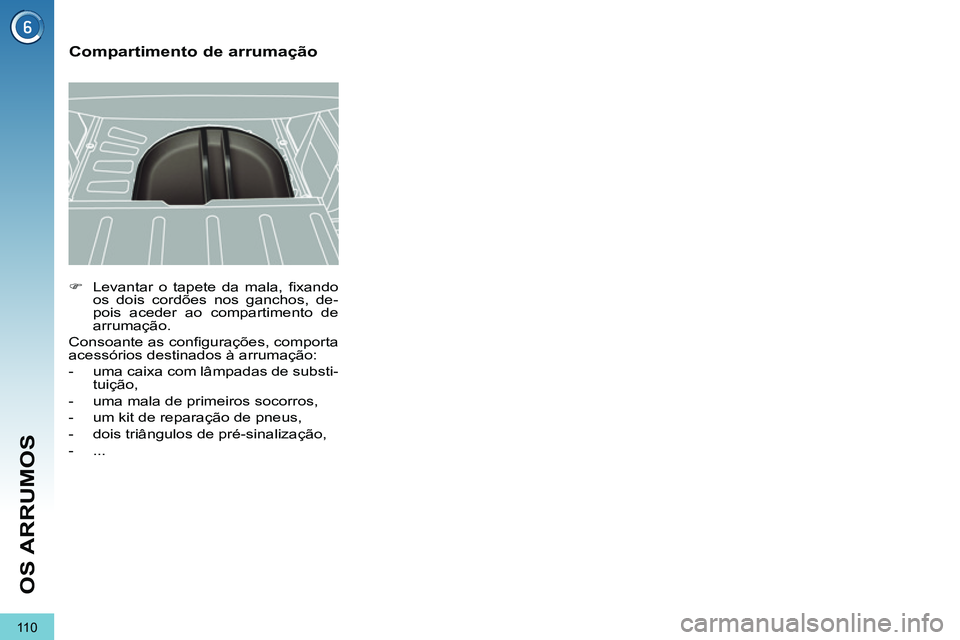

Levantar o tapete da mala, fi xando
os dois cordões nos ganchos, de-
pois aceder ao compartimento de
arrumação.
Consoante as confi gurações, comporta
acessórios destinados à arrumação:


- uma caixa com lâmpadas de substi-
tuição,

- uma mala de primeiros socorros,

- um kit de reparação de pneus,

- dois triângulos de pré-sinalização,

- ...








Compartimento de arrumação
