2011.5 PEUGEOT 3008 Manual de utilização (in Portuguese)

183
INFORMAÇÕES PRÁTICAS

Estacionamento do veículo
Imobilizar o veículo de manei-
ra a não perturbar a circulação:
o piso deve ser horizontal, estável e
não escorregadio.
Accionar o travão de estacionamento
excepto se este estiver programado
no modo automático, desligar a igni-
ção e engrenar a primeira velocidade *
de maneira a bloquear as rodas.
Verifi car o acendimento do avisador
de travagem e do avisador P
no dispo-
sitivo do travão de estacionamento.
Colocar um calço, se necessário, sob
a roda diagonalmente oposta àquela
que se deve substituir.
Assegurar que os ocupantes não se
encontram no veículo e se mante-
nham num local em que seja possí-
vel garantir a sua segurança.
Nunca permanecer debaixo de um
veículo levantado somente com o
macaco. Utilizar uma escora.

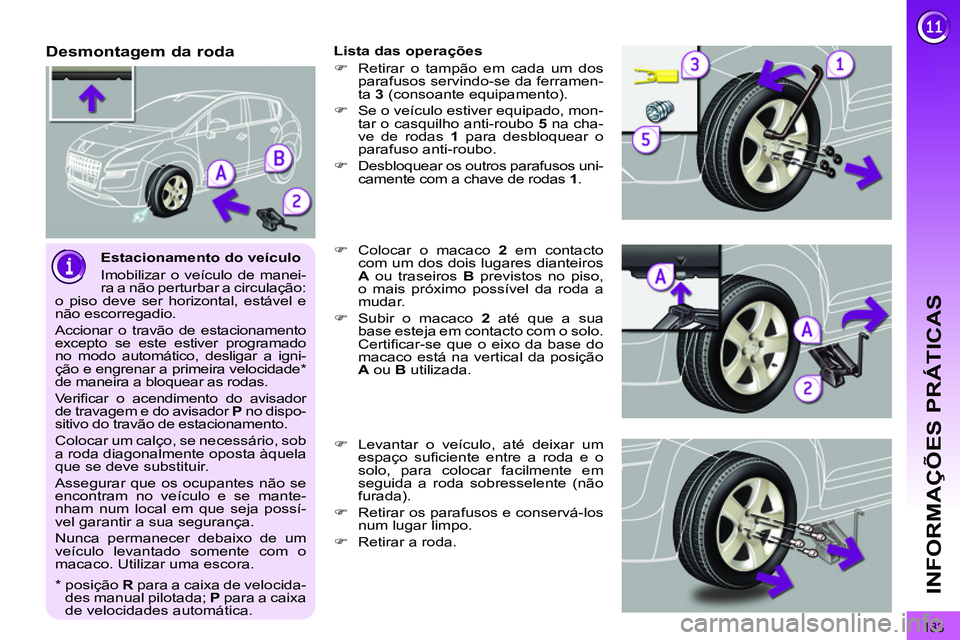

Desmontagem da roda

Lista das operações


)
Retirar o tampão em cada um dos
parafusos servindo-se da ferramen-
ta 3
(consoante equipamento).

)
Se o veículo estiver equipado, mon-
tar o casquilho anti-roubo 5
na cha-
ve de rodas 1
para desbloquear o
parafuso anti-roubo.

)
Desbloquear os outros parafusos uni-
camente com a chave de rodas 1
.

)
Colocar o macaco 2
em contacto
com um dos dois lugares dianteiros
A
ou traseiros B
previstos no piso,
o mais próximo possível da roda a
mudar.

)
Subir o macaco 2
até que a sua
base esteja em contacto com o solo.
Certifi car-se que o eixo da base do
macaco está na vertical da posição
A
ou B
utilizada.

)
Levantar o veículo, até deixar um
espaço sufi ciente entre a roda e o
solo, para colocar facilmente em
seguida a roda sobresselente (não
furada).

)
Retirar os parafusos e conservá-los
num lugar limpo.

)
Retirar a roda.



*
posição R
para a caixa de velocida-
des manual pilotada; P
para a caixa
de velocidades automática.

184
INFORMAÇÕES PRÁTICAS

Fixação da roda
sobresselente de
emergência
Se o seu veículo estiver equipado com
rodas de alumínio, é normal constatar,
aquando do aperto dos parafusos durante
a montagem, que as anilhas não entram
em contacto com a roda sobresselente de
emergência. A manutenção da roda faz-
se pelo apoio cónico de cada parafuso.

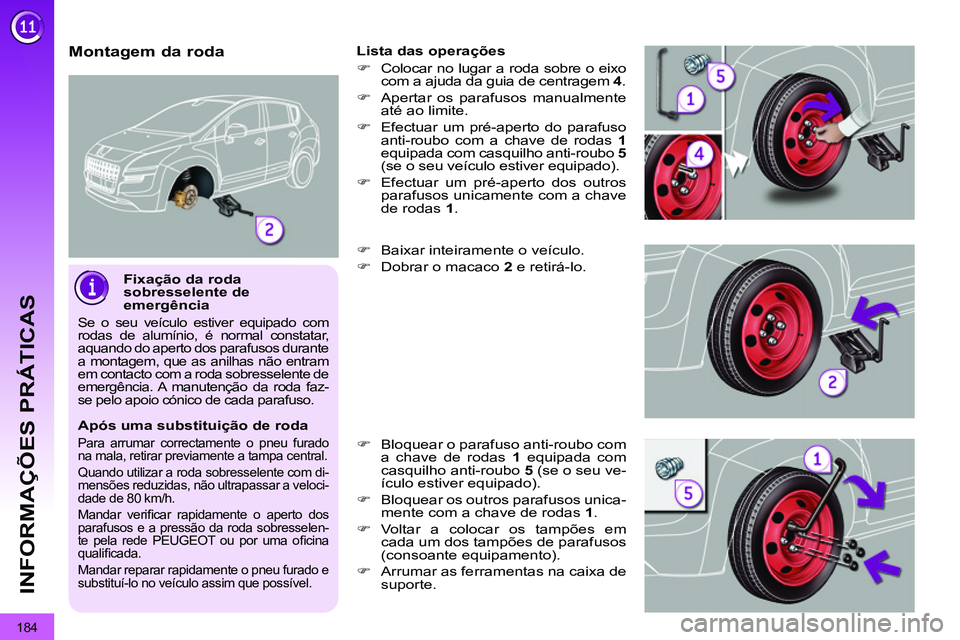

Montagem da roda

Lista das operações


)
Colocar no lugar a roda sobre o eixo
com a ajuda da guia de centragem 4
.

)
Apertar os parafusos manualmente
até ao limite.

)
Efectuar um pré-aperto do parafuso
anti-roubo com a chave de rodas 1

equipada com casquilho anti-roubo 5

(se o seu veículo estiver equipado).

)
Efectuar um pré-aperto dos outros
parafusos unicamente com a chave
de rodas 1
.

)
Baixar inteiramente o veículo.

)
Dobrar o macaco 2
e retirá-lo.

)
Bloquear o parafuso anti-roubo com
a chave de rodas 1
equipada com
casquilho anti-roubo 5
(se o seu ve-
ículo estiver equipado).

)
Bloquear os outros parafusos unica-
mente com a chave de rodas 1
.

)
Voltar a colocar os tampões em
cada um dos tampões de parafusos
(consoante equipamento).

)
Arrumar as ferramentas na caixa de
suporte.


Após uma substituição de roda

Para arrumar correctamente o pneu furado
na mala, retirar previamente a tampa central.
Quando utilizar a roda sobresselente com di-
mensões reduzidas, não ultrapassar a veloci-
dade de 80 km/h.
Mandar verifi car rapidamente o aperto dos
parafusos e a pressão da roda sobresselen-
te pela rede PEUGEOT ou por uma ofi cina
qualifi cada.
Mandar reparar rapidamente o pneu furado e
substituí-lo no veículo assim que possível.

185
INFORMAÇÕES PRÁTICAS

Risco de electrocução
A substituição de uma lâmpa-
da de xénon (D1S-35W) deve
ser efectuada pela rede PEUGEOT
ou por uma ofi cina qualifi cada.

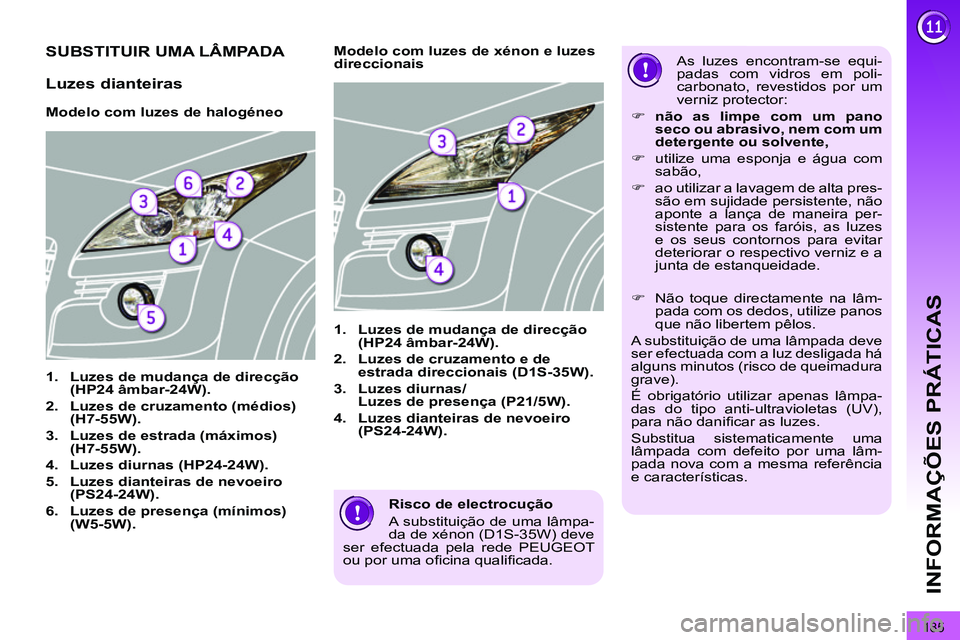

SUBSTITUIR UMA LÂMPADA








Modelo com luzes de halogéneo


1.
Luzes de mudança de direcção
(HP24 âmbar-24W).


2.
Luzes de cruzamento (médios)
(H7-55W).


3.
Luzes de estrada (máximos)
(H7-55W).


4.
Luzes diurnas (HP24-24W).


5.
Luzes dianteiras de nevoeiro
(PS24-24W).


6.
Luzes de presença (mínimos)
(W5-5W).





1.
Luzes de mudança de direcção
(HP24 âmbar-24W).


2.
Luzes de cruzamento e de
estrada direccionais (D1S-35W).


3.
Luzes diurnas/
Luzes de presença (P21/5W).


4.
Luzes dianteiras de nevoeiro
(PS24-24W).






























Modelo com luzes de xénon e luzes
direccionais As luzes encontram-se equi-
padas com vidros em poli-
carbonato, revestidos por um
verniz protector:


)
não as limpe com um pano
seco ou abrasivo, nem com um
detergente ou solvente,


)
utilize uma esponja e água com
sabão,

)
ao utilizar a lavagem de alta pres-
são em sujidade persistente, não
aponte a lança de maneira per-
sistente para os faróis, as luzes
e os seus contornos para evitar
deteriorar o respectivo verniz e a
junta de estanqueidade.


Luzes dianteiras




)
Não toque directamente na lâm-
pada com os dedos, utilize panos
que não libertem pêlos.
A substituição de uma lâmpada deve
ser efectuada com a luz desligada há
alguns minutos (risco de queimadura
grave).
É obrigatório utilizar apenas lâmpa-
das do tipo anti-ultravioletas (UV),
para não danifi car as luzes.
Substitua sistematicamente uma
lâmpada com defeito por uma lâm-
pada nova com a mesma referência
e características.

186
INFORMAÇÕES PRÁTICAS

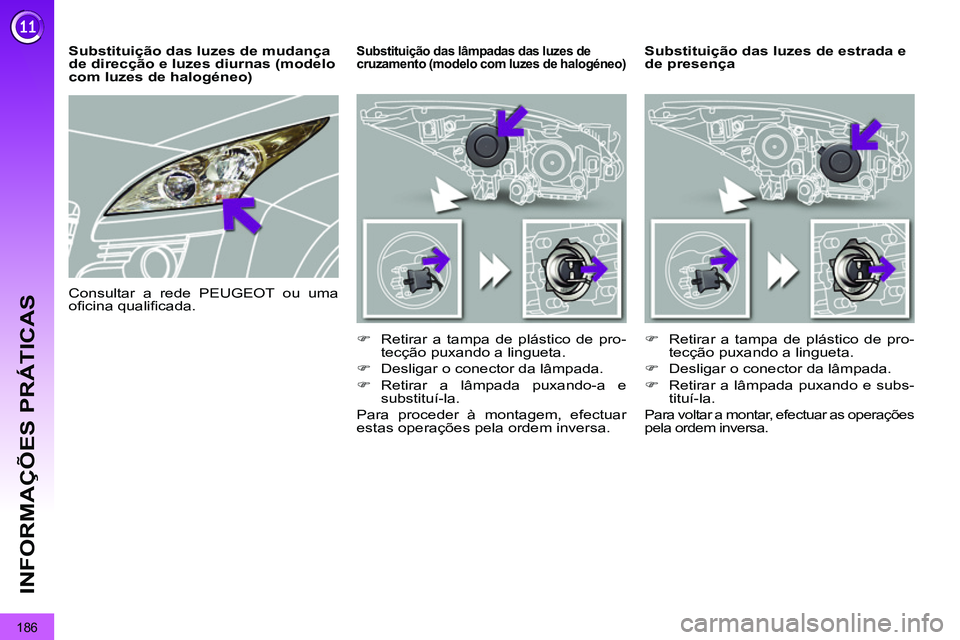

Substituição das luzes de estrada e
de presença






Substituição das lâmpadas das luzes de
cruzamento (modelo com luzes de halogéneo)


)
Retirar a tampa de plástico de pro-
tecção puxando a lingueta.

)
Desligar o conector da lâmpada.

)
Retirar a lâmpada puxando-a e
substituí-la.
Para proceder à montagem, efectuar
estas operações pela ordem inversa.


)
Retirar a tampa de plástico de pro-
tecção puxando a lingueta.

)
Desligar o conector da lâmpada.

)
Retirar a lâmpada puxando e subs-
tituí-la.

Para voltar a montar, efectuar as operações
pela ordem inversa.




Substituição das luzes de mudança
de direcção e luzes diurnas (modelo
com luzes de halogéneo)
Consultar a rede PEUGEOT ou uma
ofi cina qualifi cada.

187
INFORMAÇÕES PRÁTICAS

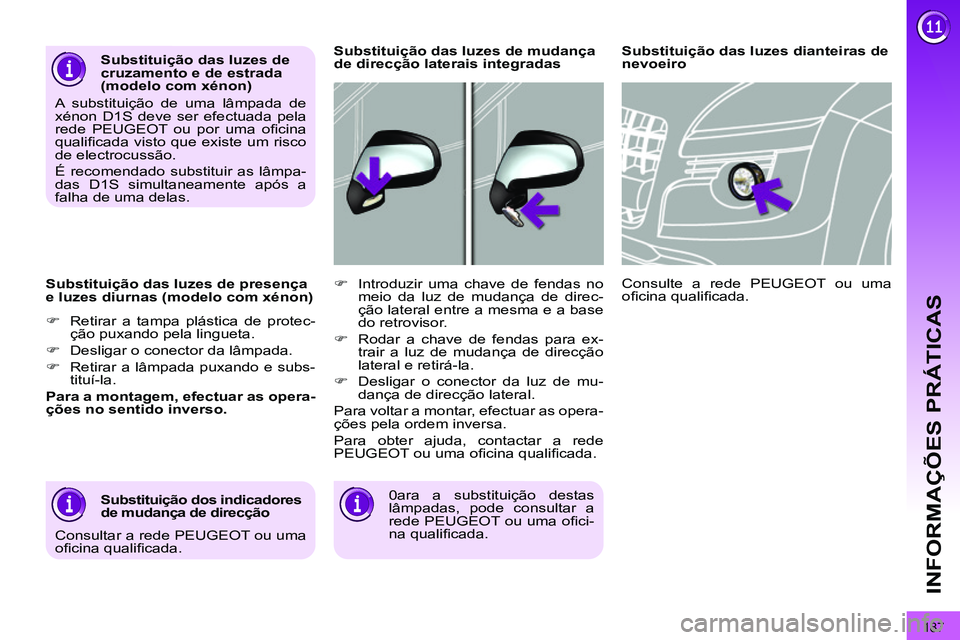

Substituição das luzes de presença
e luzes diurnas (modelo com xénon)


)
Retirar a tampa plástica de protec-
ção puxando pela lingueta.

)
Desligar o conector da lâmpada.

)
Retirar a lâmpada puxando e subs-
tituí-la.

Para a montagem, efectuar as opera-
ções no sentido inverso.









Substituição das luzes dianteiras de
nevoeiro

0ara a substituição destas
lâmpadas, pode consultar a
rede PEUGEOT ou uma ofi ci-
na qualifi cada.
Consulte a rede PEUGEOT ou uma
ofi cina qualifi cada.


)
Introduzir uma chave de fendas no
meio da luz de mudança de direc-
ção lateral entre a mesma e a base
do retrovisor.

)
Rodar a chave de fendas para ex-
trair a luz de mudança de direcção
lateral e retirá-la.

)
Desligar o conector da luz de mu-
dança de direcção lateral.
Para voltar a montar, efectuar as opera-
ções pela ordem inversa.
Para obter ajuda, contactar a rede
PEUGEOT ou uma ofi cina qualifi cada.






Substituição das luzes de mudança
de direcção laterais integradas







Substituição dos indicadores
de mudança de direcção







Substituição das luzes de
cruzamento e de estrada
(modelo com xénon)
A substituição de uma lâmpada de
xénon D1S deve ser efectuada pela
rede PEUGEOT ou por uma ofi cina
qualifi cada visto que existe um risco
de electrocussão.
É recomendado substituir as lâmpa-
das D1S simultaneamente após a
falha de uma delas.
Consultar a rede PEUGEOT ou uma
ofi cina qualifi cada.

188
INFORMAÇÕES PRÁTICAS

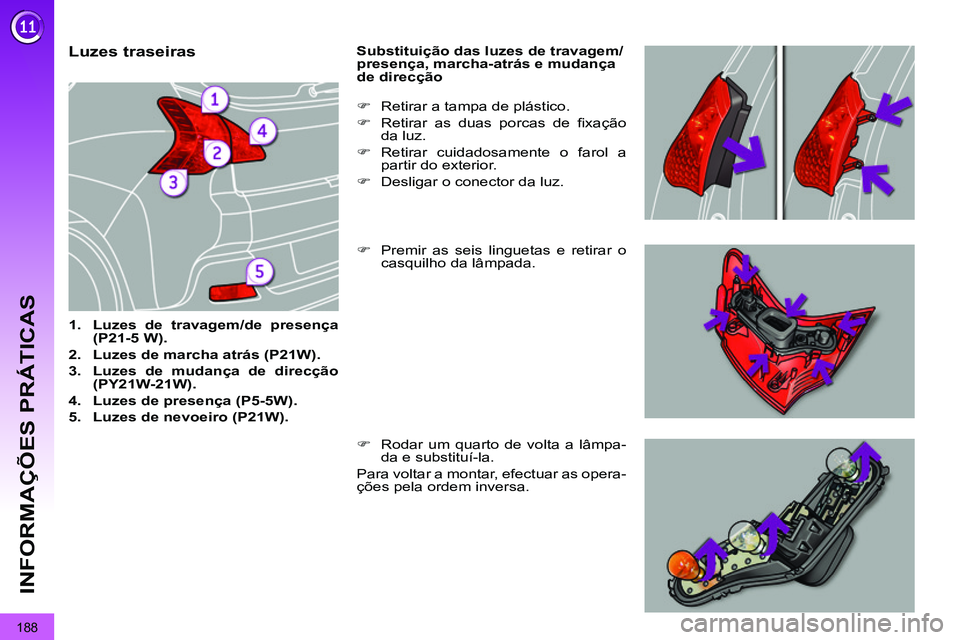

Luzes traseiras



1.
Luzes de travagem/de presença
(P21-5 W).


2.
Luzes de marcha atrás (P21W).


3.
Luzes de mudança de direcção
(PY21W-21W).


4.
Luzes de presença (P5-5W).


5.
Luzes de nevoeiro (P21W).




Substituição das luzes de travagem/
presença, marcha-atrás e mudança
de direcção

)
Premir as seis linguetas e retirar o
casquilho da lâmpada.

)
Retirar a tampa de plástico.

)
Retirar as duas porcas de fi xação
da luz.

)
Retirar cuidadosamente o farol a
partir do exterior.

)
Desligar o conector da luz.

)
Rodar um quarto de volta a lâmpa-
da e substituí-la.
Para voltar a montar, efectuar as opera-
ções pela ordem inversa.

189
INFORMAÇÕES PRÁTICAS

Substituição das luzes da chapa de
matrícula (W 5-5 W)
Substituição das luzes de presença
(mala)

















Substituição das luzes de nevoeiro

)
Abrir a mala.

)
Retirar a tampa de plástico com a
ajuda de uma chave de fendas.

)
Retirar a porca de fi xação da luz.

)
Rodar um quarto de volta a lâmpada
e substituí-a.
Para a montagem, efectuar as opera-
ções pela ordem inversa.



)
Passar a mão pelo pára-choques.

)
Rodar um quarto de volta a lâmpada e
substituí-la.



)
Inserir uma chave de parafusos
num dos orifícios exteriores da parte
transparente.

)
Puxar para fora para desengatar.

)
Retirar a parte transparente.

)
Retirar a lâmpada e substituí-la.



)
Pressione os pares de grampos A
, de
seguida, B
e depois C
, para desenga-
tar e aceder ao porta-lâmpadas.



















Substituição da terceira luz de
travagem


)
Abra a mala e retire a junta superior.

)
Desaperte as duas porcas.

)
Pressione as hastes roscadas ao
mesmo tempo que segura no faro-
lim pelo lado exterior.

)
Desligue o conector e retire o tubo
do lava-vidros.

190
INFORMAÇÕES PRÁTICAS

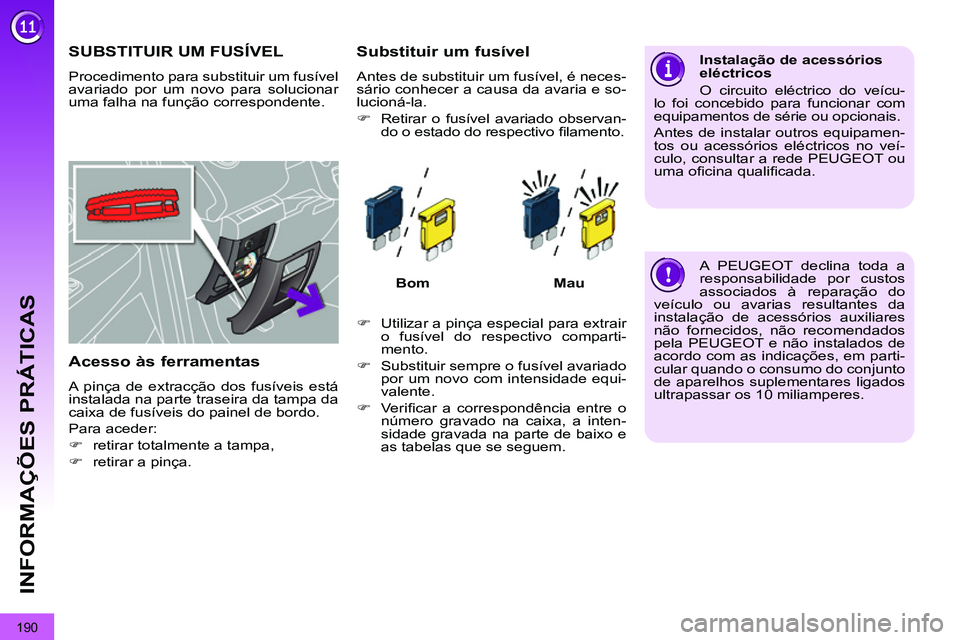

SUBSTITUIR UM FUSÍVEL

Procedimento para substituir um fusível
avariado por um novo para solucionar
uma falha na função correspondente.

Acesso às ferramentas

A pinça de extracção dos fusíveis está
instalada na parte traseira da tampa da
caixa de fusíveis do painel de bordo.
Para aceder:


)
retirar totalmente a tampa,

)
retirar a pinça.



Substituir um fusível

Antes de substituir um fusível, é neces-
sário conhecer a causa da avaria e so-
lucioná-la.


)
Retirar o fusível avariado observan-
do o estado do respectivo fi lamento.

Bom

Mau



)
Utilizar a pinça especial para extrair
o fusível do respectivo comparti-
mento.

)
Substituir sempre o fusível avariado
por um novo com intensidade equi-
valente.

)
Ve r ifi car a correspondência entre o
número gravado na caixa, a inten-
sidade gravada na parte de baixo e
as tabelas que se seguem.
Instalação de acessórios
eléctricos
O circuito eléctrico do veícu-
lo foi concebido para funcionar com
equipamentos de série ou opcionais.
Antes de instalar outros equipamen-
tos ou acessórios eléctricos no veí-
culo, consultar a rede PEUGEOT ou
uma ofi cina qualifi cada.
A PEUGEOT declina toda a
responsabilidade por custos
associados à reparação do
veículo ou avarias resultantes da
instalação de acessórios auxiliares
não fornecidos, não recomendados
pela PEUGEOT e não instalados de
acordo com as indicações, em parti-
cular quando o consumo do conjunto
de aparelhos suplementares ligados
ultrapassar os 10 miliamperes.
