Замена фонаря третьего стоп-сигнала
(на светодиодах)
Замену светодиодного фонаря следует осу-
ществлять в сервисной сети PEUGEOT или в
специализированном техцентре.
Замена лампы в фонаре
регистрационного знака (W 5 W)


)
Вставьте снаружи тонкую отвертку в одно
из отверстий рассеивателя фонаря.

)
Протолкните его наружу, чтобы снять с
фиксаторов.

)
Снимите
рассеиватель.

)
Выньте лампу и замените ее.

Мойка под высоким напором

При попытке смыть с кузова въевшу-
юся грязь высоконапорной струей не
направляйте ее на оптические блоки,
на световые приборы и на края их сте-
кол, чтобы не повредить их защитное
лаковое покрытие и уплотнительные
прокладки.

9
!
i
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ
136

Компания "Автомобили PEUGEOT" не
несет ответственности за расходы по
устранению неисправностей Вашего
автомобиля, вызванных установкой до-
полнительного электрооборудования, не
изготовленного и не рекомендованного к
использованию компанией "Автомобили
PEUGEOT", либо установленного с на-
рушением ее инструкций. В особенности
это относится к тем случаям, когда ток,
потребляемый включенными дополни-
тельными электроприборами, составляет
в сумме
более 10 мА.

Подключение дополнительных элек-
трических приборов

Система электрооборудования Вашего
автомобиля рассчитана на работу как
со стандартным оборудованием, так и с
дополнительными устройствами.
Прежде чем установить на автомобиль
дополнительные электроприборы или
электронные устройства, проконсуль-
тируйтесь в сервисной сети PEUGEOT
или в специализированный техцентр.
ЗАМЕНА ЭЛЕКТРИЧЕСКОГО
ПРЕДОХРАНИТЕЛЯ

Порядок действий по замене сгоревшего
предохранителя новым для восстановле-
ния работоспособности соответствующей
функции.


Доступ к инструментам

Пинцет для извлечения предохранителя рас-
положен на нижней стороне крышки блока
предохранителей панели приборов.
Чтобы достать его:


)
снимите крышку с фиксаторов, потянув
за ее верхнюю часть,

)
полностью выньте крышку,

)
возьмите пинцет.

Замена предохранителя

Перед заменой сгоревшего предохранителя
необходимо выяснить и устранить причину
неисправности.


)
Найдите неисправный предохранитель по
внешнему виду его плавкого элемента.


)
Для замены предохранителя пользуй-
тесь специальным пинцетом.

)
Всегда заменяйте сгоревший электри-
ческий предохранитель предохраните-
лем того же номинала.

)
Соответствие предохранителя проверяй-
те по номеру на
блоке, по указанному на
нем номиналу и по приведенным ниже
таблицам.
Исправный


Сгоревший

9ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ
137


Предохранители панели приборов

Блок предохранителей расположен под па-
нелью приборов с левой стороны.

Доступ к предохранителям


)
см. раздел "Доступ к инструментам".

Перечень предохранителей


Номер предохранителя




Номинальный ток




Защищаемая цепь



G37

30 A
Питание ЭБУ складной крыши.

G38

20 A
Усилитель аудиосистемы Hi-Fi.

G39

20 A
Обогрев сидений водителя и пассажира.

G40

40 A
Питание коммутационного блока электрической цепи
прицепа.



Номер предохранителя




Номинальный ток




Защищаемая цепь



F1
- Не используется.

F2
- Не используется.

F3

5 A
ЭБУ подушек безопасности и пиротехнические
натяжители.

F4

10 A
Контактор педали сцепления, диагностический разъем,
светочувствительное зеркало заднего вида, кондиционер
воздуха, датчик положения рулевого колеса, насос для
подачи присадки в сажевый фильтр (на дизелях).

F5

30 A
Задние электрические
стеклоподъемники, складная крыша.

F6

30 A
Передние электростеклоподъемники, питание привода
боковых зеркал заднего вида.

F7

5 A


Плафон передний, плафоны индивидуального освещения, подсветка
на противосолнечном козырьке, подсветка перчаточного ящика.

9ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ
138



Номер предохранителя




Номинальный ток




Защищаемая цепь



F8

20 A
Радиотелефон, многофункциональный дисплей,
подрулевые переключатели, датчик давления в шинах,
коммутационный бл ок прицепа, охранная сигнализация
(устанавливается дополнительно).

F9

30 A


Розетк а 12 В передняя, передний плафон, индивидуальные плафоны,
подсветка зеркал на противосолнечных козырьках, лампа перчаточного ящика.


F10

15 A
Сирена охранной сигнализации, ЭБУ охранной
сигнализации, фары с курсовой коррекцией.

F11

15 A
Диагностический разъем, цепь слабого тока замка
зажигания, ЭБУ автоматической коробки передач.

F12

15 A
Датчик освещенности, коммутационный бл ок прицепа,
складная крыша.

F13

5 A
Коммутационный бл ок двигателя, реле системы ABS,
двухфункциональный контактор тормозной системы.

F14

15 A
Комбинация приборов, панель контрольных ламп ремней
безопасности, корректор фар, кондиционер воздуха,
автомагнитола, система "свободные руки", ЭБУ парктроника.

F15

30 A
Запирание замков и суперблокировка замков.

F17

40 A
Обогрев заднего стекла и наружных зеркал заднего вида.

SH
- Шунт PARC.

9ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ
139


Предохранители моторного отсека

Блок предохранителей расположен в мотор-
ном отсеке возле аккумуляторной батареи
(слева).

Доступ к предохранителям


)
Снимите крышку с фиксаторов.

)
Замените предохранитель (см. соответс-
твующий раздел).

)
После замены плотно установите крышку
на место, чтобы бл ок предохранителей
был закрыт герметично.

Перечень предохранителей


Номер предохранителя




Номинальный ток




Защищаемая цепь



F1

20 A


Питание ЭБУ двигателя и реле электродвигателя вентилятора
системы охлаждения, электромагнитные клапаны системы
распределения и адсорбера (1,6 л THP 16V), датчик расхода
воздуха (на дизелях), топливный насос высокого давления (на
дизелях), датчик воды в дизтопливе, электроклапаны системы
рециркуляции отработавших газов, подогрев воздуха (на дизелях).


F2

15 A
Звуковой сигнал.

F3

10 A
Омыватель ветрового стекла.

F4

20 A
Омыватель фар.

F5

15 A


Топливный насос (на бензиновых двигателях), электромагнитные
клапаны системы турбонаддува (1,6 л THP 16V).


F6

10 A
Датчик скорости движения автомобиля, автоматическая
коробка передач.

F7

10 A
Электрический усилитель рулевого управления, фары с
курсовой коррекцией, реле выключателя фар с курсовой
коррекцией, коммутаторный бл ок с системой защиты
(на дизелях).

F8

20 A
Выключатель стартера.

F9

10 A
ЭБУ систем ABS/ESP, контактор тормозной педали.

F10

30 A
Компоненты системы
ЭСУД двигателя (бензиновый
двигатель: катушки зажигания, электроклапаны, кислородные
датчики, инжекторы, подогреватели, управляемый термостат)
(дизельный двигатель: электроклапаны, подогреватели).

F11

40 A
Вентилятор системы кондиционирования воздуха.

F12

30 A
Медленная/быстрая скорость очистителя ветрового стекла.

F13

40 A
Питание интеллектуального коммутационного блока
(+ после замка зажигания).

9ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ
140



Номер предохранителя




Номинальный ток




Защищаемая цепь



F14

30 A
Подогреватель дизтоплива.

F15

10 A
Левая фара дальнего света.

F16

10 A
Правая фара дальнего света.

F17

15 A
Левая фара ближнего света.

F18

15 A
Правая фара ближнего света.

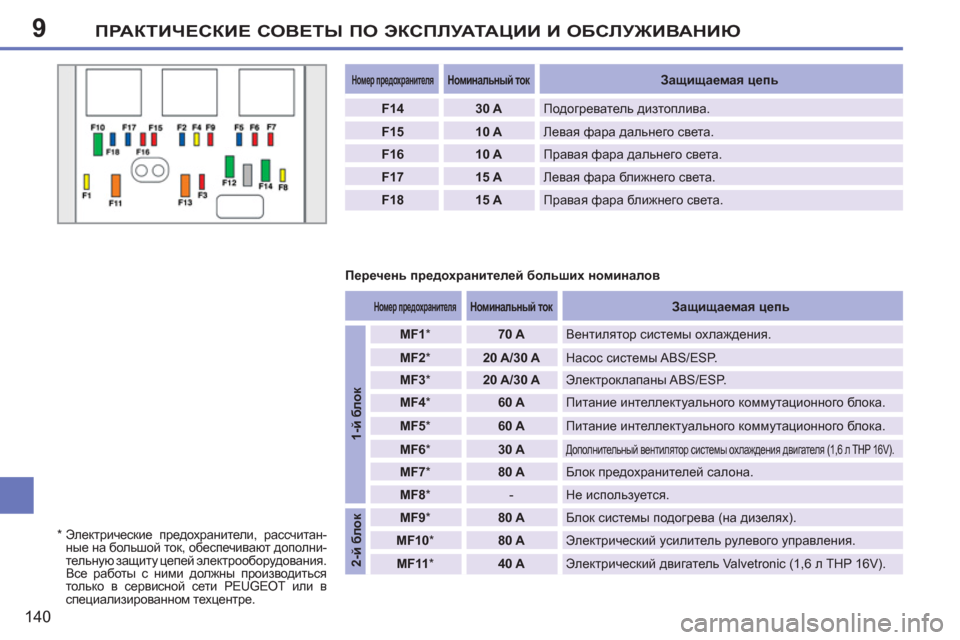

Перечень предохранителей больших номиналов

*
Электрические предохранители, рассчитан-
ные на большой ток, обеспечивают дополни-
тельную защиту цепей
электрооборудования.
Все работы с ними должны производиться
только в сервисной сети PEUGEOT или в
специализированном техцентре.



Номер предохранителя




Номинальный ток




Защищаемая цепь




1-й блок



MF1

*
70 A
Вентилятор системы охлаждения.

MF2

*
20 A/30 A
Насос системы ABS/ESP.

MF3

*
20 A/30 A
Электроклапаны ABS/ESP.

MF4

*
60 A
Питание интеллектуального коммутационного блока.

MF5

*
60 A
Питание интеллектуального коммутационного блока.

MF6

*
30 A


Дополнительный вентилятор системы охлаждения двигателя (1,6 л THP 16V).


MF7

*
80 A
Блок предохранителей салона.

MF8

* - Не используется.


2-й блок



MF9

*
80 A
Блок системы подогрева (на дизелях).

MF10

*
80 A
Электрический усилитель рулевого управления.

MF11

*
40 A
Электрический двигатель Valvetronic (1,6 л THP 16V).

9ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ
141
:DDMFMEYLHJG:Y БАТАРЕЯ

Порядок действий при подзарядке батареи и
запуске двигателя от дополнительной акку-
муляторной батареи.


Доступ к батарее Зап
уск двигателя от дополнительной батареи



)
Присоедините один конец красно-
го провода к выводу (+) неисправной
батареи A
, а другой к клемме (+) допол-
нительной батареи B
.

)
Присоедините один конец зеленого или
черного провода к выводу (-) дополни-
тельной батареи B
.

)
Присоедините другой конец зеленого
или черного провода к массе (-) автомо-
биля, расположенной подальше от АКБ
.

)
Запустите двигатель автомобиля-донора.

)
Включите стартер и запустите двигатель
автомобиля с разряженной АКБ.

)
Дождитесь устойчивой работы двигате-
ля на холостом ходу и снимите соедини-
тельные провода.
Аккумуляторная батарея расположена под
капотом.
Доступ к батарее:


)
отоприте замок капота из салона и откройте
его,

)
установите капот на упор,

)

снимите пластмассовый кожух с вывода (+).

9
!
i
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ
142

При заряде батареи от внешнего источ-
ника следует обязательно отсоединить
от нее провода.
Запрещается отсоединять провода от
батареи при работающем двигателе.
Автомобильные аккумуляторные батареи
содержат вредные вещества - серную
кислоту и свинец. Их следует снимать с
эксплуатации в соответствии с действую-
щими правилами и ни в коем случае не
смешивать с
бытовыми отходами.
Отслужившие элементы питания и ак-
кумуляторные батареи следует сдавать
на специализированные пункты сбора
таких отходов.


Заряд батареи с помощью зарядного устройства



)
Отсоедините наконечники проводов от
выводов батареи.

)
Следуйте инструкциям изготовителя за-
рядного устройства.

)
Присоедините наконечники проводов к
выводам батареи, начиная с провода (-).

)
Позаботьтесь, чтобы наконечники проводов
и выводы батареи были чистыми. В случае
их сульфатации (присутствие белого или
зеленоватого налета) отсоедините провода
от батареи и очистите
их наконечники и вы-
воды батареи.
Если предполагается не эксплуатиро-
вать автомобиль более одного месяца,
рекомендуется отключить аккумулятор-
ную батарею от его бортовой сети.
Перед тем, как отсоединить батарею
Прежде чем отсоединить провода от
батареи, необходимо выждать 2 минуты
после выключения зажигания.
Поднимите стекла и закройте все двери
перед тем, как отсоединить батарею.

После присоединения батареи
Каждый раз после присоединения ба-
тареи включите зажигание и подождите
1 минуту перед тем, как запускать двига-
тель - это необходимо для инициализации
электронных систем. При обнаружении
каких-либо нарушений в работе электро-
оборудования после установки аккуму-
ляторной батареи следует обратиться в
сервисную сеть
PEUGEOT или в специа-
лизированный техцентр.
Следуя рекомендациям, изложенным в
соответствующих главах, сами прове-
дите инициализацию:


- ключа-пульта,

- импульсных электрических стекло-
подъемников,

-
бортовой навигационной системы GPS.





Отсоединение проводов
Подсоединение проводов


)
Наденьте разведенную клемму 1
прово-
да на вывод (+) батареи.

)
Нажмите сверху на клемму 1
так, чтобы
она опустилась поближе к поверхности
батареи.

)
Зафиксируйте клемму, отведя направля-
ющий выступ, и закройте крышкой 2
.
Не нажимайте слишком сильно на крышку
клеммы, так как
в случае ее перекоса крышка
не встанет на место; в таком случае переус-
тановите крышку.



)
Снимите и отведите крышку подальше.
