2010 Peugeot Boxer Manuale del proprietario (in Italian)

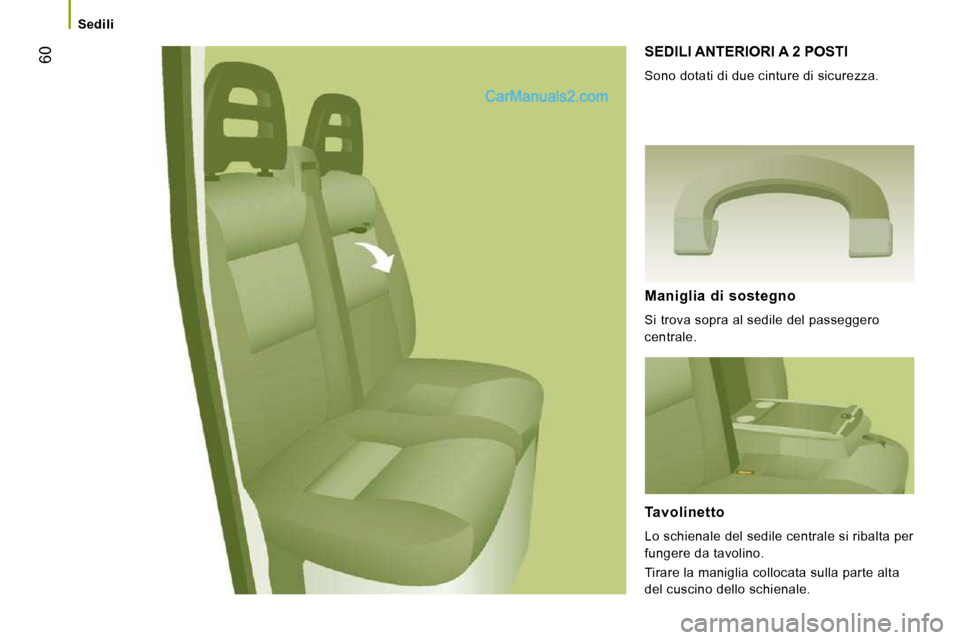

60
Sedili
SEDILI ANTERIORI A 2 POSTI
Sono dotati di due cinture di sicurezza.
Maniglia di sostegno
Si trova sopra al sedile del passeggero
centrale.
Tavolinetto
Lo schienale del sedile centrale si ribalta per
fungere da tavolino.
Tirare la maniglia collocata sulla parte alta
del cuscino dello schienale.

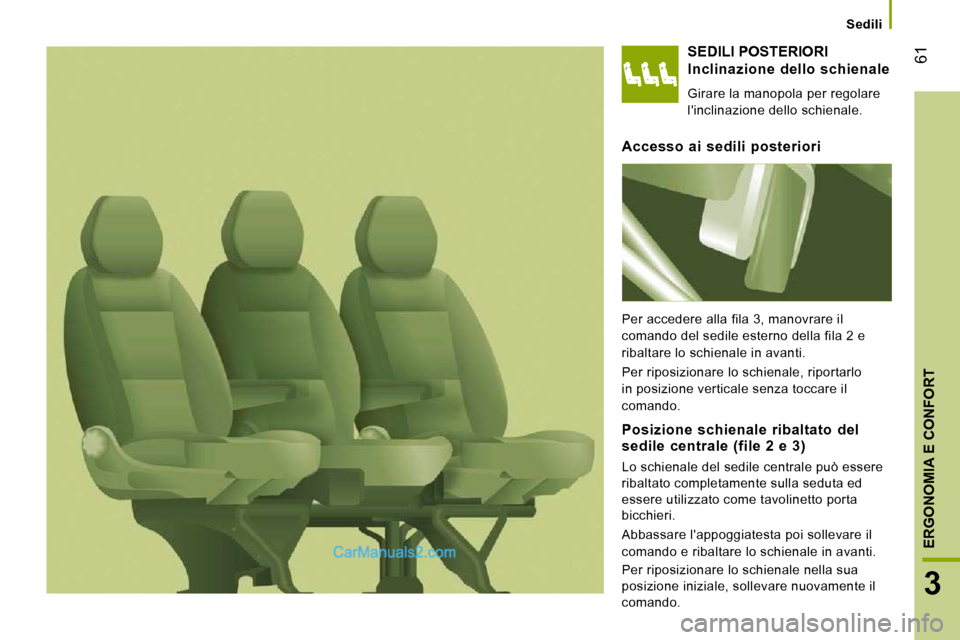

61
3
ERGONOMIA E CONFORT
Sedili
SEDILI POSTERIORI
Inclinazione dello schienale
Girare la manopola per regolare
l'inclinazione dello schienale.
Accesso ai sedili posteriori
Per accedere alla fila 3, manovrare il
comando del sedile esterno della fila 2 e
ribaltare lo schienale in avanti.
Per riposizionare lo schienale, riportarlo
in posizione verticale senza toccare il
comando.
Posizione schienale ribaltato del sedile centrale (file 2 e 3)
Lo schienale del sedile centrale può essere
ribaltato completamente sulla seduta ed
essere utilizzato come tavolinetto porta
bicchieri.
Abbassare l'appoggiatesta poi sollevare il
comando e ribaltare lo schienale in avanti.
Per riposizionare lo schienale nella sua
posizione iniziale, sollevare nuovamente il
comando.

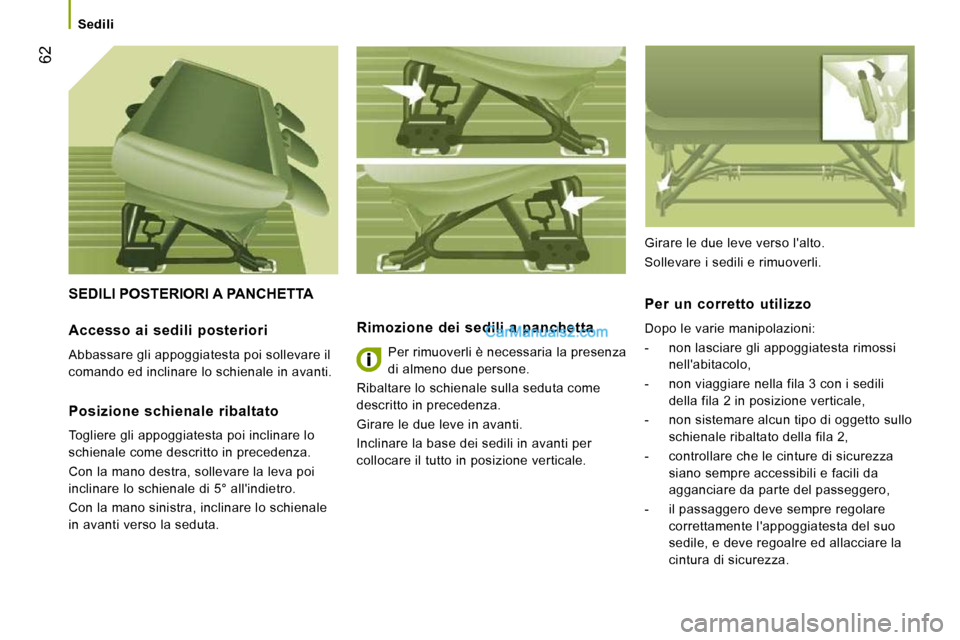

62
Sedili
SEDILI POSTERIORI A PANCHETTA
Rimozione dei sedili a panchetta
Per rimuoverli è necessaria la presenza
di almeno due persone.
Ribaltare lo schienale sulla seduta come
descritto in precedenza.
Girare le due leve in avanti.
Inclinare la base dei sedili in avanti per
collocare il tutto in posizione verticale.
Per un corretto utilizzo
Dopo le varie manipolazioni:
- non lasciare gli appoggiatesta rimossi nell'abitacolo,
- non viaggiare nella fila 3 con i sedili della fila 2 in posizione verticale,
- non sistemare alcun tipo di oggetto sullo schienale ribaltato della fila 2,
- controllare che le cinture di sicurezza siano sempre accessibili e facili da
agganciare da parte del passeggero,
- il passaggero deve sempre regolare correttamente l'appoggiatesta del suo
sedile, e deve regoalre ed allacciare la
cintura di sicurezza. Accesso ai sedili posteriori
Abbassare gli appoggiatesta poi sollevare il
comando ed inclinare lo schienale in avanti.
Posizione schienale ribaltato
Togliere gli appoggiatesta poi inclinare lo
schienale come descritto in precedenza.
Con la mano destra, sollevare la leva poi
inclinare lo schienale di 5° all'indietro.
Con la mano sinistra, inclinare lo schienale
in avanti verso la seduta. Girare le due leve verso l'alto.
Sollevare i sedili e rimuoverli.

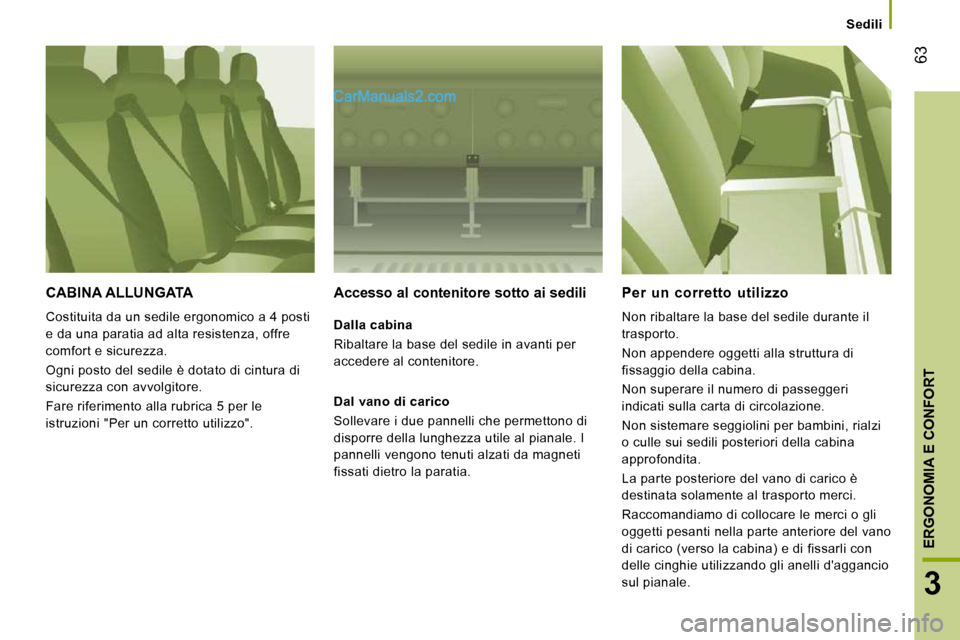

63
3
ERGONOMIA E CONFORT
Sedili
CABINA ALLUNGATA
Costituita da un sedile ergonomico a 4 posti
e da una paratia ad alta resistenza, offre
comfort e sicurezza.
Ogni posto del sedile è dotato di cintura di
sicurezza con avvolgitore.
Fare riferimento alla rubrica 5 per le
istruzioni "Per un corretto utilizzo".
Accesso al contenitore sotto ai sedili
Dalla cabina
Ribaltare la base del sedile in avanti per
accedere al contenitore.
Dal vano di carico
Sollevare i due pannelli che permettono di
disporre della lunghezza utile al pianale. I
pannelli vengono tenuti alzati da magneti
fissati dietro la paratia.
Per un corretto utilizzo
Non ribaltare la base del sedile durante il
trasporto.
Non appendere oggetti alla struttura di
fissaggio della cabina.
Non superare il numero di passeggeri
indicati sulla carta di circolazione.
Non sistemare seggiolini per bambini, rialzi
o culle sui sedili posteriori della cabina
approfondita.
La parte posteriore del vano di carico è
destinata solamente al trasporto merci.
Raccomandiamo di collocare le merci o gli
oggetti pesanti nella parte anteriore del vano
di carico (verso la cabina) e di fissarli con
delle cinghie utilizzando gli anelli d'aggancio
sul pianale.

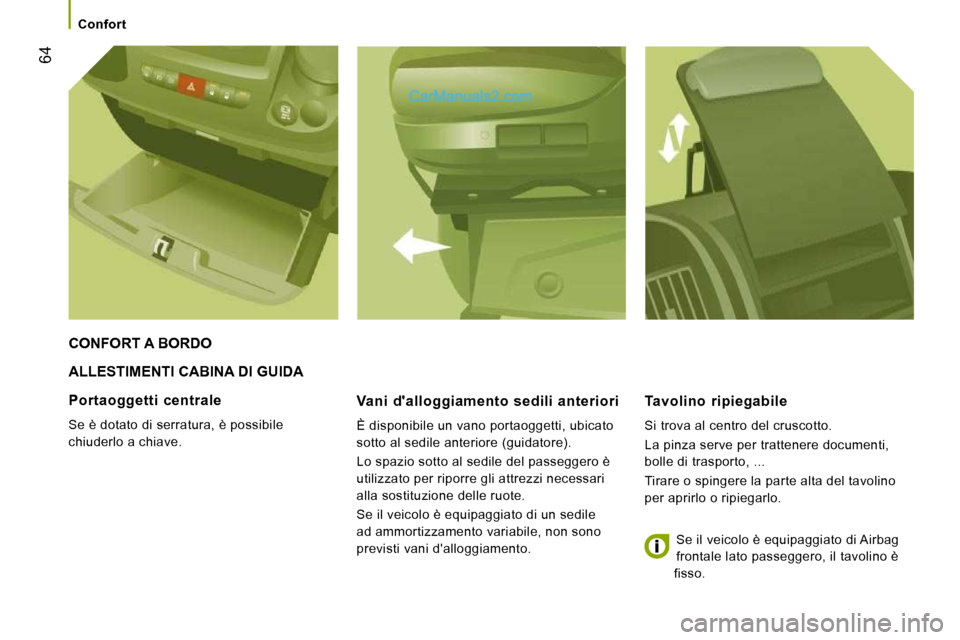

64
Confort
ALLESTIMENTI CABINA DI GUIDA
Vani d'alloggiamento sedili anteriori
È disponibile un vano portaoggetti, ubicato
sotto al sedile anteriore (guidatore).
Lo spazio sotto al sedile del passeggero è
utilizzato per riporre gli attrezzi necessari
alla sostituzione delle ruote.
Se il veicolo è equipaggiato di un sedile
ad ammortizzamento variabile, non sono
previsti vani d'alloggiamento.
Tavolino ripiegabile
Si trova al centro del cruscotto.
La pinza serve per trattenere documenti,
bolle di trasporto, ...
Tirare o spingere la parte alta del tavolino
per aprirlo o ripiegarlo.
CONFORT A BORDO
Portaoggetti centrale
Se è dotato di serratura, è possibile
chiuderlo a chiave. Se il veicolo è equipaggiato di Airbag
frontale lato passeggero, il tavolino è
fisso.

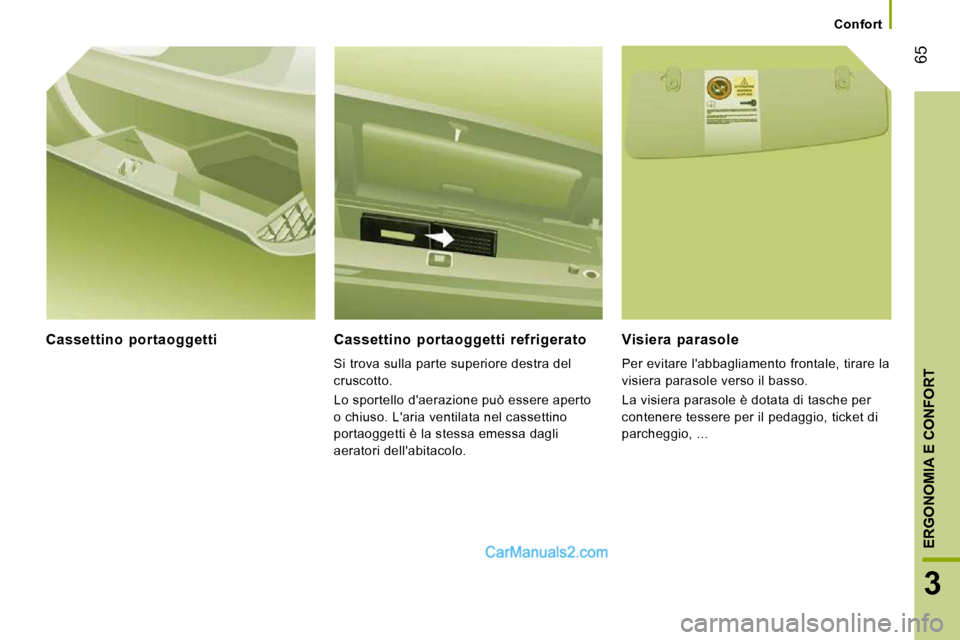

65
3
ERGONOMIA E CONFORT
Confort
Cassettino portaoggetti Cassettino portaoggetti refrigerato
Si trova sulla parte superiore destra del
cruscotto.
Lo sportello d'aerazione può essere aperto
o chiuso. L'aria ventilata nel cassettino
portaoggetti è la stessa emessa dagli
aeratori dell'abitacolo.
Visiera parasole
Per evitare l'abbagliamento frontale, tirare la
visiera parasole verso il basso.
La visiera parasole è dotata di tasche per
contenere tessere per il pedaggio, ticket di
parcheggio, ...

66
Confort
Accendisigari/presa 12 Volt
Premere e attendere qualche istante
l'attivazione automatica.
Nella presa: 180 W maxi.
Posacenere estraibile
Dopo averlo aperto, tirare verso l'alto
e svuotare il contenuto in un cestino
portarifiuti.
Mensola sopra al parabrezza
Si trova al di sopra della visiera parasole.
Carico massimo: circa 20 kg.

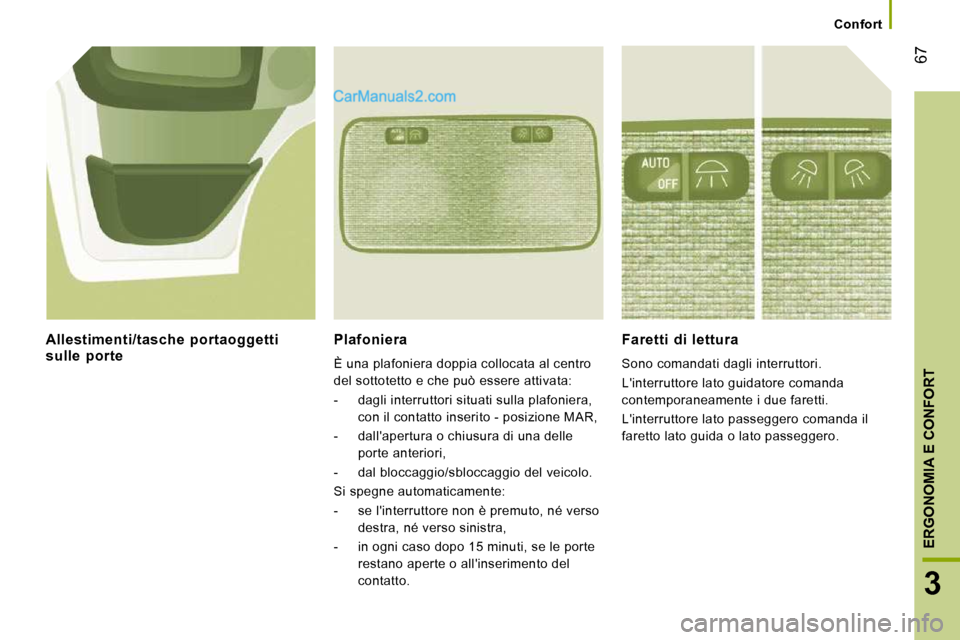

67
3
ERGONOMIA E CONFORT
Confort
Plafoniera
È una plafoniera doppia collocata al centro
del sottotetto e che può essere attivata:
- dagli interruttori situati sulla plafoniera, con il contatto inserito - posizione MAR,
- dall'apertura o chiusura di una delle porte anteriori,
- dal bloccaggio/sbloccaggio del veicolo.
Si spegne automaticamente:
- se l'interruttore non è premuto, né verso destra, né verso sinistra,
- in ogni caso dopo 15 minuti, se le porte restano aperte o all'inserimento del
contatto.
Faretti di lettura
Sono comandati dagli interruttori.
L'interruttore lato guidatore comanda
contemporaneamente i due faretti.
L'interruttore lato passeggero comanda il
faretto lato guida o lato passeggero.
Allestimenti/tasche portaoggetti sulle porte
