2010 Peugeot Boxer Manuale del proprietario (in Italian)

GUIDA RAPIDA
8

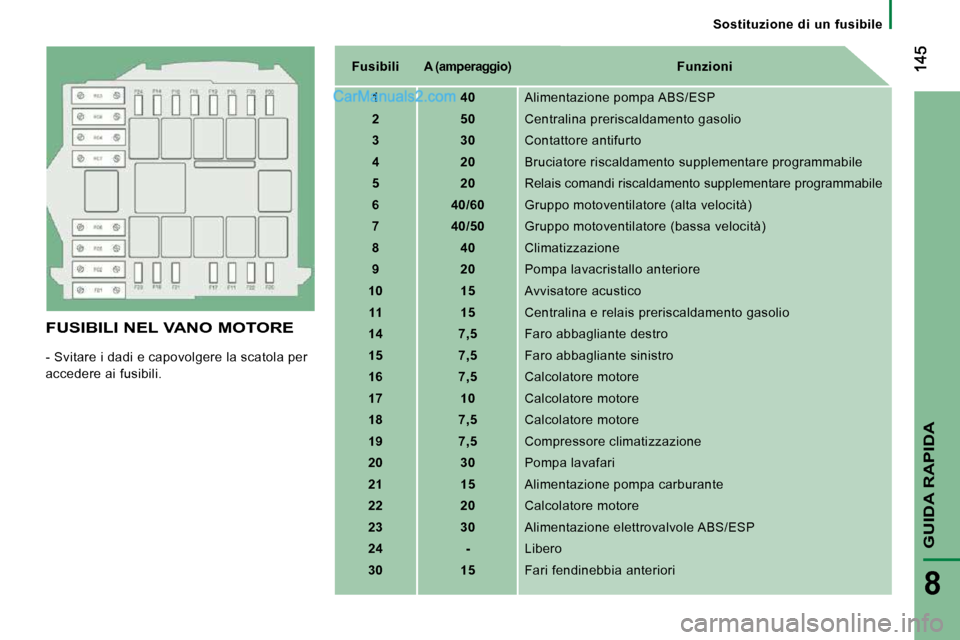

Sostituzione di un fusibile
FUSIBILI NEL VANO MOTORE
- Svitare i dadi e capovolgere la scatola per
accedere ai fusibili.
Fusibili

A (
amperaggio
)
Funzioni

1 40 Alimentazione pompa ABS/ESP

2 50 Centralina preriscaldamento gasolio

3 30 Contattore antifurto

4 20 Bruciatore riscaldamento supplementare programm abile

5 20 Relais comandi riscaldamento supplementare pr ogrammabile

6 40/60 Gruppo motoventilatore (alta velocità)

7 40/50 Gruppo motoventilatore (bassa velocità)

8 40 Climatizzazione

9 20 Pompa lavacristallo anteriore

10 15 Avvisatore acustico

11 15 Centralina e relais preriscaldamento gasolio

14 7,5 Faro abbagliante destro

15 7,5 Faro abbagliante sinistro

16 7,5 Calcolatore motore

17 10 Calcolatore motore

18 7,5 Calcolatore motore

19 7,5 Compressore climatizzazione

20 30 Pompa lavafari

21 15 Alimentazione pompa carburante

22 20 Calcolatore motore

23 30 Alimentazione elettrovalvole ABS/ESP

24 - Libero

30 15 Fari fendinebbia anteriori

146
Sostituzione di una spazzola del tergicristallo
SOSTITUZIONE DI UNA
SPAZZOLA DEL TERGICRISTALLO
I predellini collocati nel paraurti anteriore,
consentono di accedere alle spazzole ed ai
getti del lavacristallo. Sostituzione di una spazzola anteriore
Alzare il braccio.
Sganciare la spazzola premendo il pulsante
e rimuoverla tirandola verso l'esterno.
Montare la nuova spazzola e assicurarsi che
sia correttamente bloccata.
Ripiegare il braccio.
Sostituzione di una spazzola posteriore Alzare il braccio, sganciare la spazzola e
rimuoverla.
Montare la nuova spazzola e abbassare il
braccio.

Per riportare le spazzole nella posizione
iniziale, inserire il contatto ed azionare il
comando del tergicristallo. Controllare che i getti dei lavacristalli o dei
lavafari non siano ostruiti.

GUIDA RAPIDA
8

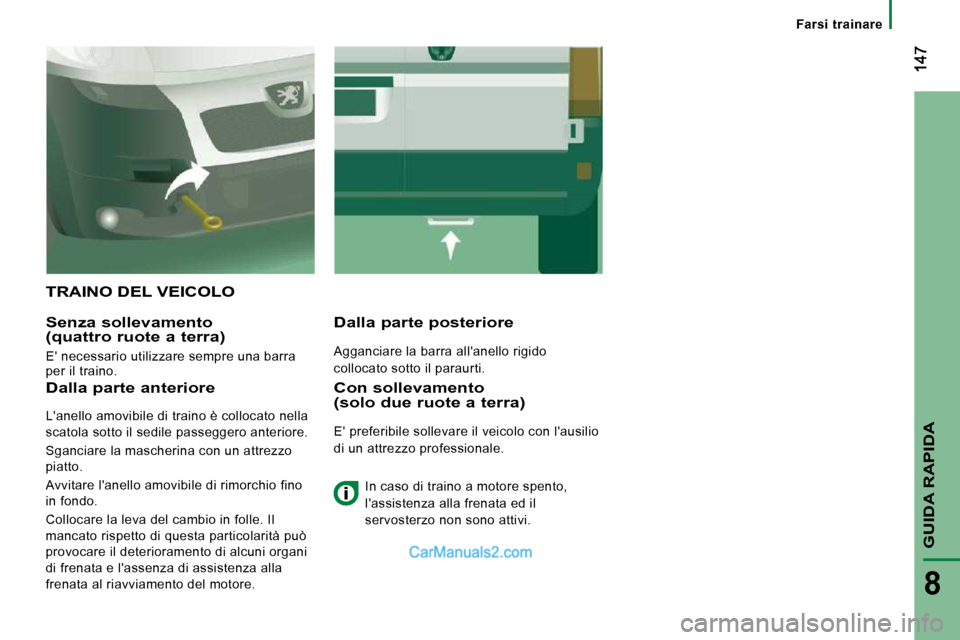

Farsi trainare
TRAINO DEL VEICOLO
Senza sollevamento (quattro ruote a terra)
E' necessario utilizzare sempre una barra
per il traino.
Dalla parte posteriore
Agganciare la barra all'anello rigido
collocato sotto il paraurti.
Dalla parte anteriore
L'anello amovibile di traino è collocato nella
scatola sotto il sedile passeggero anteriore.
Sganciare la mascherina con un attrezzo
piatto.
Avvitare l'anello amovibile di rimorchio fino
in fondo.
Collocare la leva del cambio in folle. Il
mancato rispetto di questa particolarità può
provocare il deterioramento di alcuni organi
di frenata e l'assenza di assistenza alla
frenata al riavviamento del motore.
Con sollevamento (solo due ruote a terra)
E' preferibile sollevare il veicolo con l'ausilio
di un attrezzo professionale. In caso di traino a motore spento,
l'assistenza alla frenata ed il
servosterzo non sono attivi.

149
9
CARATTERISTICHE TECNICHE

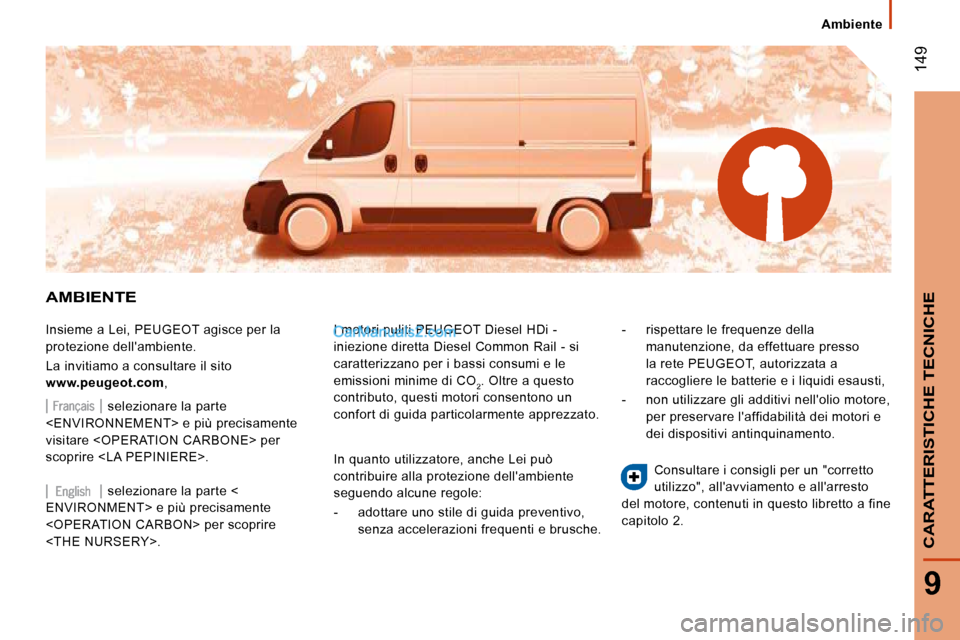

Ambiente
AMBIENTE
Insieme a Lei, PEUGEOT agisce per la
protezione dell'ambiente.
La invitiamo a consultare il sito

www.peugeot.com , I motori puliti PEUGEOT Diesel HDi -
iniezione diretta Diesel Common Rail - si
caratterizzano per i bassi consumi e le
emissioni minime di CO
2. Oltre a questo
contributo, questi motori consentono un
confort di guida particolarmente apprezzato. - rispettare le frequenze della
manutenzione, da effettuare presso
la rete PEUGEOT, autorizzata a
raccogliere le batterie e i liquidi esausti,
- non utilizzare gli additivi nell'olio motore, per preservare l'affidabilità dei motori e
dei dispositivi antinquinamento.
selezionare la parte
e più precisamente
visitare per
scoprire .
selezionare la parte <
ENVIRONMENT> e più precisamente
per scoprire
. In quanto utilizzatore, anche Lei può
contribuire alla protezione dell'ambiente
seguendo alcune regole:
- adottare uno stile di guida preventivo,
senza accelerazioni frequenti e brusche. Consultare i consigli per un "corretto
utilizzo", all'avviamento e all'arresto
del motore, contenuti in questo libretto a fine
capitolo 2.

150

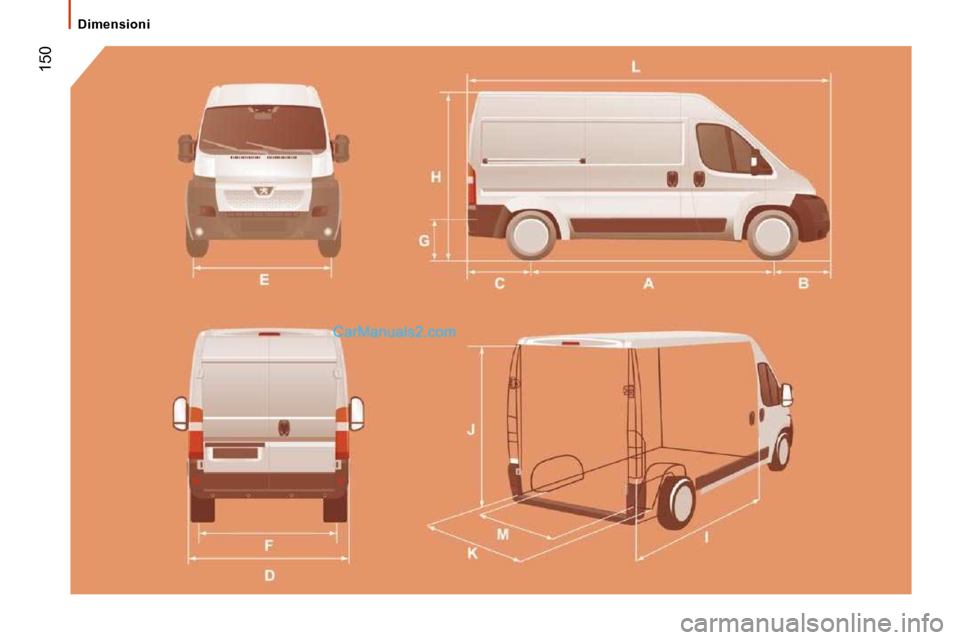

Dimensioni

9
CARATTERISTICHE TECNICHE

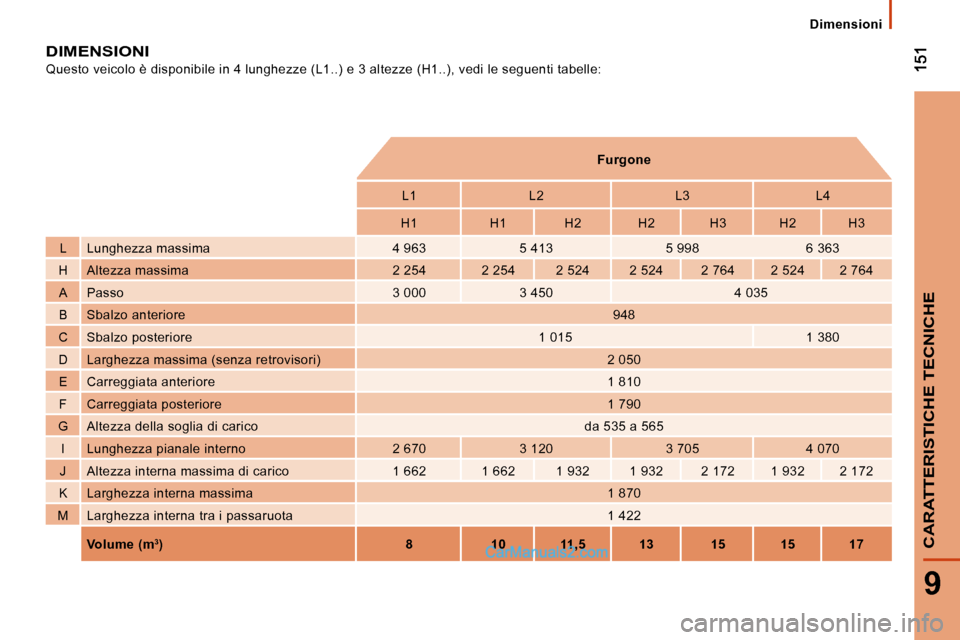

DIMENSIONI
Questo veicolo è disponibile in 4 lunghezze (L1..) e 3 altezze (H1..), vedi le seguenti tabelle:

Furgone
L1 L2 L3 L4
H1 H1 H2 H2 H3 H2 H3
L Lunghezza massima 4 963 5 413 5 998 6 363
H Altezza massima 2 254 2 254 2 524 2 524 2 764 2 524 2 764
A Passo 3 000 3 450 4 035
B Sbalzo anteriore 948
C Sbalzo posteriore 1 015 1 380
D Larghezza massima (senza retrovisori) 2 050
E Carreggiata anteriore 1 810
F Carreggiata posteriore 1 790
G Altezza della soglia di carico da 535 a 565
I Lunghezza pianale interno 2 670 3 120 3 705 4 070
J Altezza interna massima di carico 1 662 1 662 1 932 1 932 2 172 1 932 2 172
K Larghezza interna massima 1 870
M Larghezza interna tra i passaruota 1 422

Volume (m 3
)
8 10 11,5 13 15 15 17
Dimensioni

152

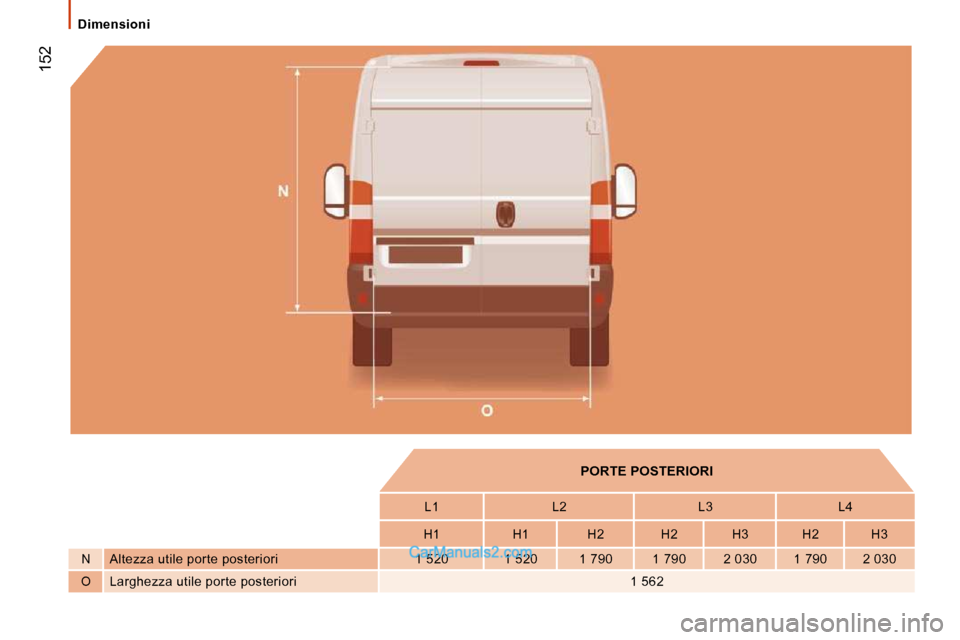

PORTE POSTERIORI
L1 L2 L3 L4
H1 H1 H2 H2 H3 H2 H3
N Altezza utile porte posteriori 1 520 1 5 20 1 790 1 790 2 030 1 790 2 030
O Larghezza utile porte posteriori 1 562
Dimensioni

153
9
CARATTERISTICHE TECNICHE

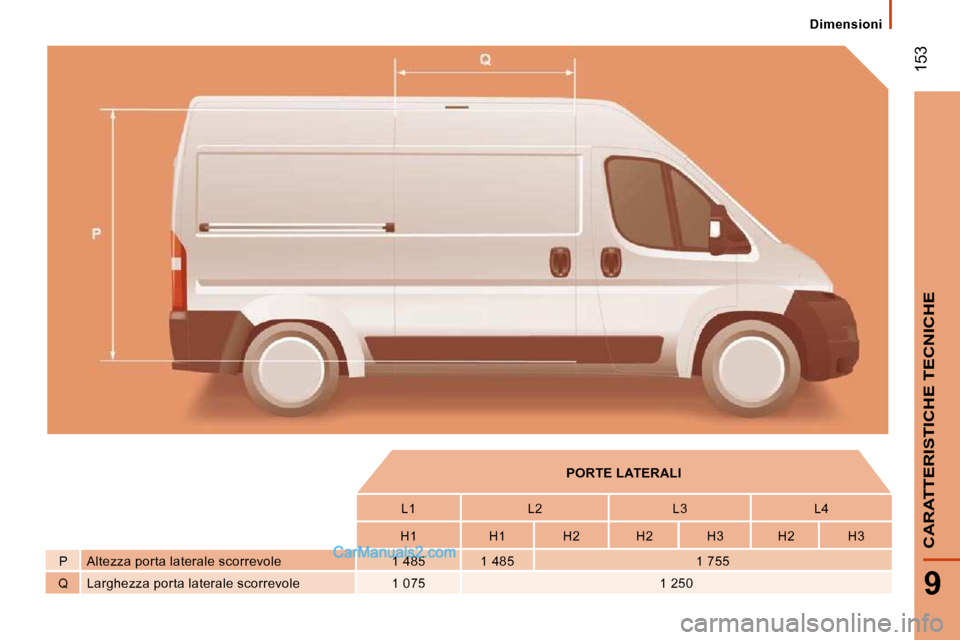

PORTE LATERALI
L1 L2 L3 L4
H1 H1 H2 H2 H3 H2 H3
P Altezza porta laterale scorrevole 1 485 1 485 1 755
Q Larghezza porta laterale scorrevole 1 075 1 250
Dimensioni
