137
GUIDA RAPIDA
8

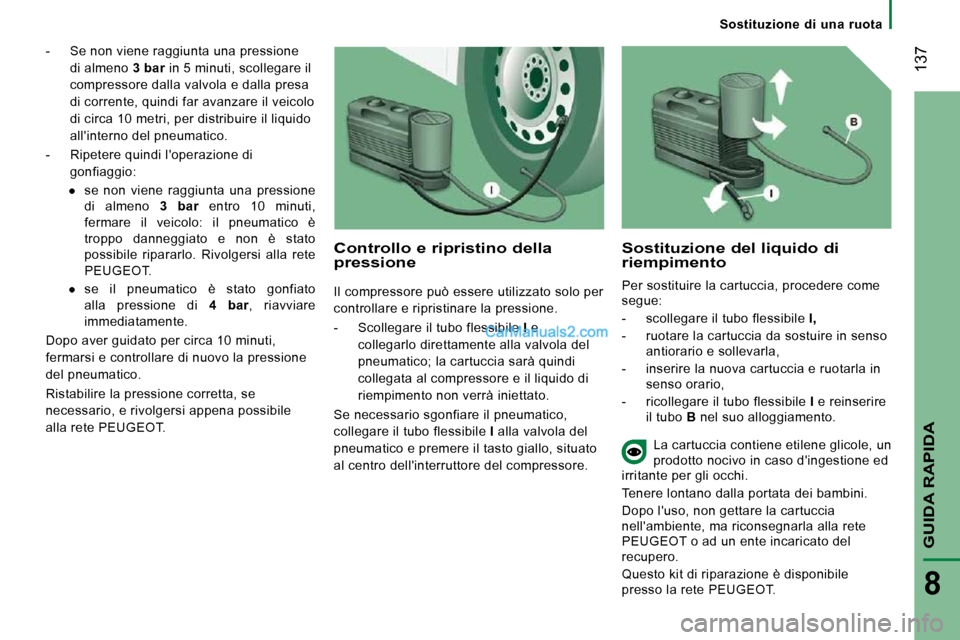

Sostituzione di una ruota
- Se non viene raggiunta una pressione di almeno 3 bar in 5 minuti, scollegare il
compressore dalla valvola e dalla presa
di corrente, quindi far avanzare il veicolo
di circa 10 metri, per distribuire il liquido
all'interno del pneumatico.
- Ripetere quindi l'operazione di gonfiaggio:

138

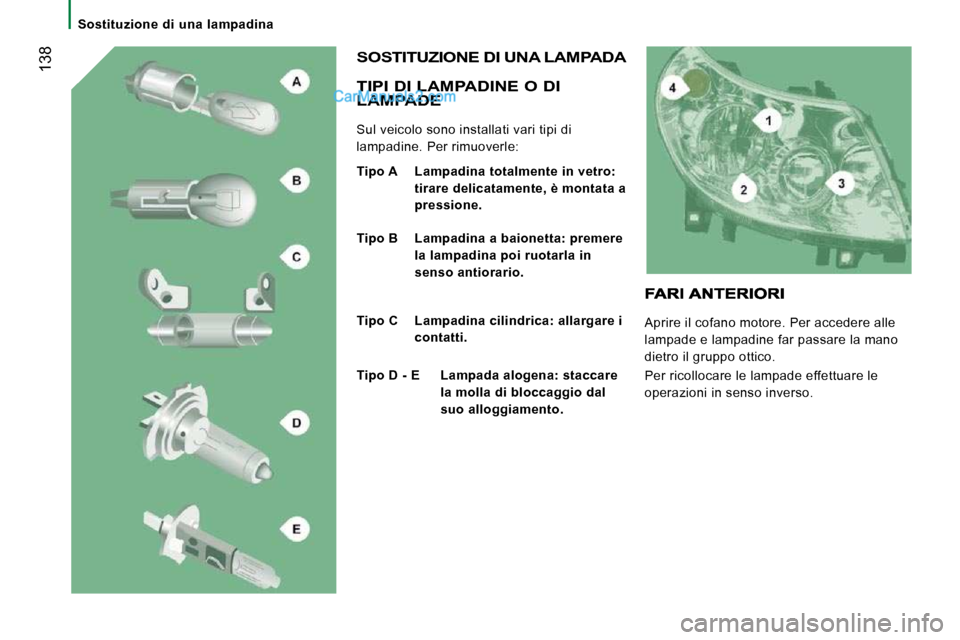

Sostituzione di una lampadina
TIPI DI LAMPADINE O DI LAMPADE
Sul veicolo sono installati vari tipi di
lampadine. Per rimuoverle:
SOSTITUZIONE DI UNA LAMPADA

Tipo A Lampadina totalmente in vetro:
tirare delicatamente, è montata a
pressione.

Tipo B Lampadina a baionetta: premere
la lampadina poi ruotarla in
senso antiorario.

Tipo C Lampadina cilindrica: allargare i
contatti.

Tipo D - E Lampada alogena: staccare
la molla di bloccaggio dal
suo alloggiamento.
Aprire il cofano motore. Per accedere alle
lampade e lampadine far passare la mano
dietro il gruppo ottico.
Per ricollocare le lampade effettuare le
operazioni in senso inverso.

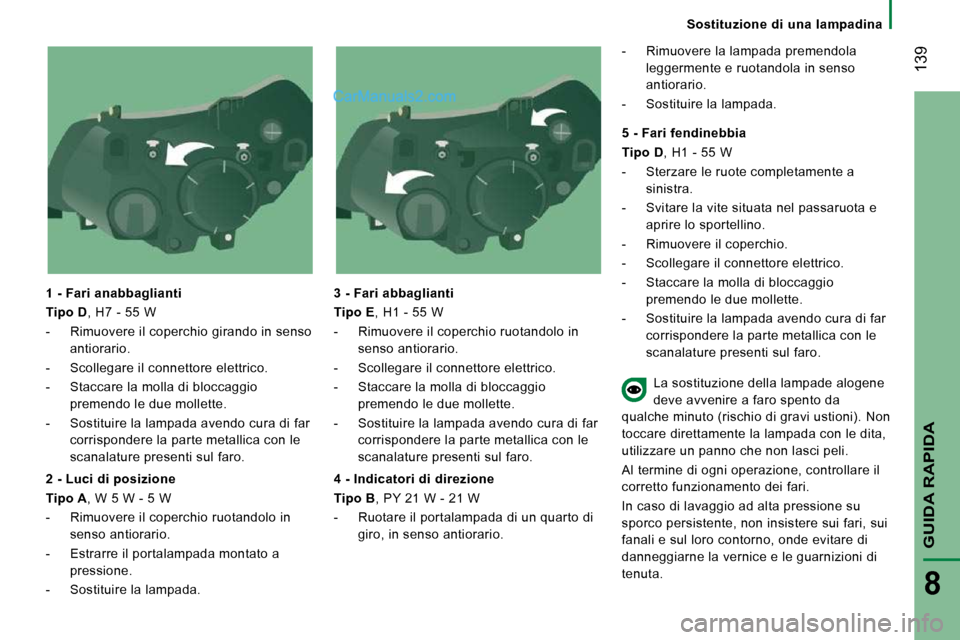

139
GUIDA RAPIDA
8
Sostituzione di una lampadina
1 - Fari anabbaglianti

Tipo D , H7 - 55 W
- Rimuovere il coperchio girando in senso antiorario.
- Scollegare il connettore elettrico.
- Staccare la molla di bloccaggio premendo le due mollette.
- Sostituire la lampada avendo cura di far corrispondere la parte metallica con le
scanalature presenti sul faro. 3 - Fari abbaglianti

Tipo E , H1 - 55 W
- Rimuovere il coperchio ruotandolo in senso antiorario.
- Scollegare il connettore elettrico.
- Staccare la molla di bloccaggio premendo le due mollette.
- Sostituire la lampada avendo cura di far corrispondere la parte metallica con le
scanalature presenti sul faro.
2 - Luci di posizione

Tipo A , W 5 W - 5 W
- Rimuovere il coperchio ruotandolo in senso antiorario.
- Estrarre il portalampada montato a pressione.
- Sostituire la lampada. 4 - Indicatori di direzione

Tipo B , PY 21 W - 21 W
- Ruotare il portalampada di un quarto di giro, in senso antiorario. - Rimuovere la lampada premendola
leggermente e ruotandola in senso
antiorario.
- Sostituire la lampada.
5 - Fari fendinebbia

Tipo D , H1 - 55 W
- Sterzare le ruote completamente a sinistra.
- Svitare la vite situata nel passaruota e aprire lo sportellino.
- Rimuovere il coperchio.
- Scollegare il connettore elettrico.
- Staccare la molla di bloccaggio premendo le due mollette.
- Sostituire la lampada avendo cura di far corrispondere la parte metallica con le
scanalature presenti sul faro.
La sostituzione della lampade alogene
deve avvenire a faro spento da
qualche minuto (rischio di gravi ustioni). Non
toccare direttamente la lampada con le dita,
utilizzare un panno che non lasci peli.
Al termine di ogni operazione, controllare il
corretto funzionamento dei fari.
In caso di lavaggio ad alta pressione su
sporco persistente, non insistere sui fari, sui
fanali e sul loro contorno, onde evitare di
danneggiarne la vernice e le guarnizioni di
tenuta.

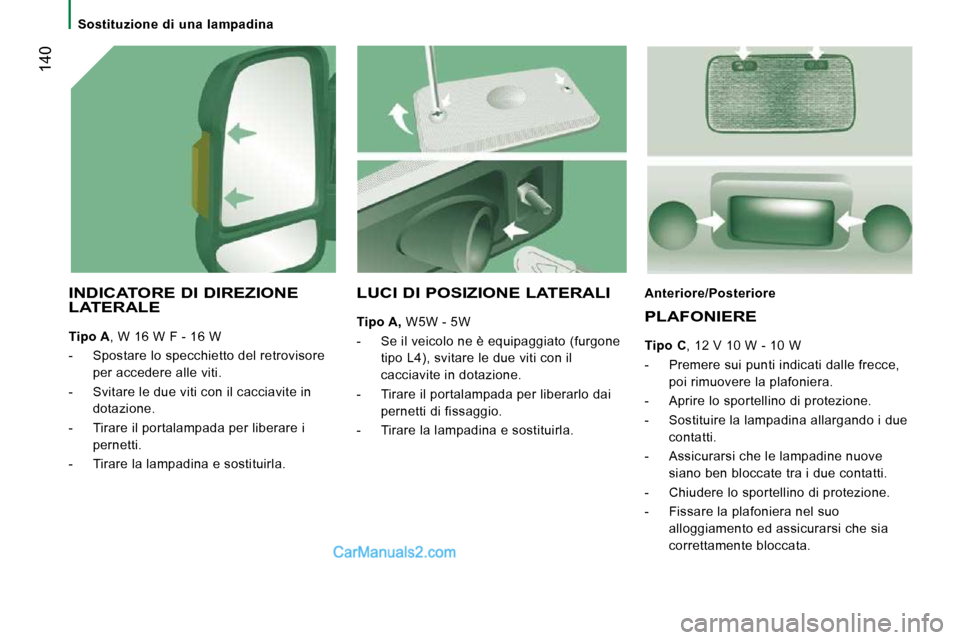

140
Sostituzione di una lampadina
INDICATORE DI DIREZIONE LATERALE

Tipo A , W 16 W F - 16 W
- Spostare lo specchietto del retrovisore per accedere alle viti.
- Svitare le due viti con il cacciavite in dotazione.
- Tirare il portalampada per liberare i pernetti.
- Tirare la lampadina e sostituirla.
Anteriore/Posteriore
PLAFONIERE

Tipo C , 12 V 10 W - 10 W
- Premere sui punti indicati dalle frecce, poi rimuovere la plafoniera.
- Aprire lo sportellino di protezione.
- Sostituire la lampadina allargando i due contatti.
- Assicurarsi che le lampadine nuove siano ben bloccate tra i due contatti.
- Chiudere lo sportellino di protezione.
- Fissare la plafoniera nel suo alloggiamento ed assicurarsi che sia
correttamente bloccata.
LUCI DI POSIZIONE LATERALI

Tipo A, W5W - 5W
- Se il veicolo ne è equipaggiato (furgone tipo L4), svitare le due viti con il
cacciavite in dotazione.
- Tirare il portalampada per liberarlo dai pernetti di fissaggio.
- Tirare la lampadina e sostituirla.

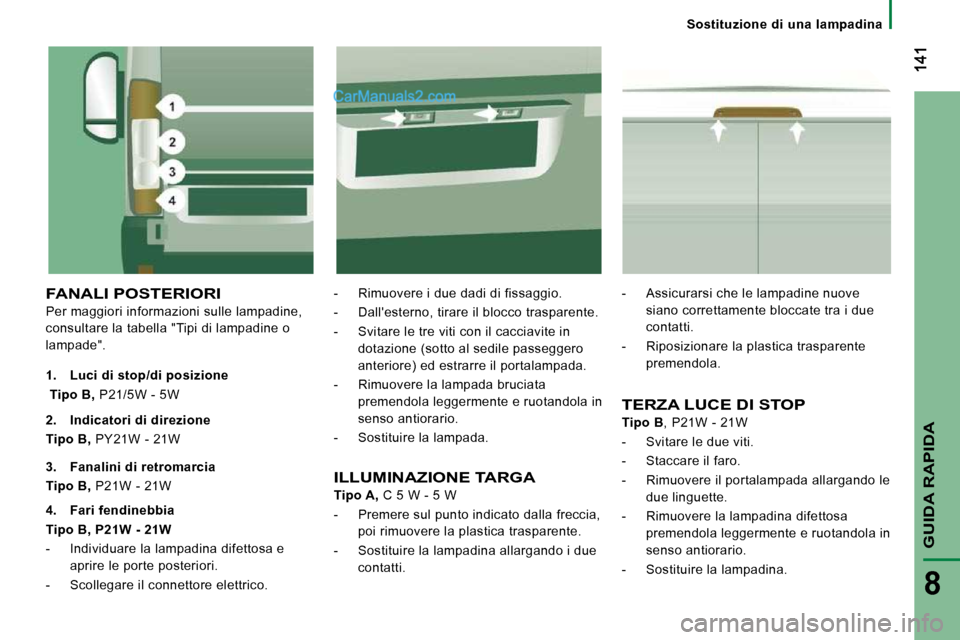

GUIDA RAPIDA
8
Sostituzione di una lampadina
FANALI POSTERIORI
Per maggiori informazioni sulle lampadine,
consultare la tabella "Tipi di lampadine o
lampade". - Rimuovere i due dadi di fissaggio.
- Dall'esterno, tirare il blocco trasparente.
- Svitare le tre viti con il cacciavite in
dotazione (sotto al sedile passeggero
anteriore) ed estrarre il portalampada.
- Rimuovere la lampada bruciata premendola leggermente e ruotandola in
senso antiorario.
- Sostituire la lampada.

1. Luci di stop/di posizione

Tipo B, P21/5W - 5W
TERZA LUCE DI STOP

Tipo B , P21W - 21W
- Svitare le due viti.
- Staccare il faro.
- Rimuovere il portalampada allargando le due linguette.
- Rimuovere la lampadina difettosa premendola leggermente e ruotandola in
senso antiorario.
- Sostituire la lampadina.

2. Indicatori di direzione

Tipo B, PY21W - 21W

3. Fanalini di retromarcia

Tipo B, P21W - 21W

4. Fari fendinebbia

Tipo B, P21W - 21W
- Individuare la lampadina difettosa e aprire le porte posteriori.
- Scollegare il connettore elettrico.
ILLUMINAZIONE TARGA

Tipo A, C 5 W - 5 W
- Premere sul punto indicato dalla freccia, poi rimuovere la plastica trasparente.
- Sostituire la lampadina allargando i due contatti. - Assicurarsi che le lampadine nuove
siano correttamente bloccate tra i due
contatti.
- Riposizionare la plastica trasparente premendola.

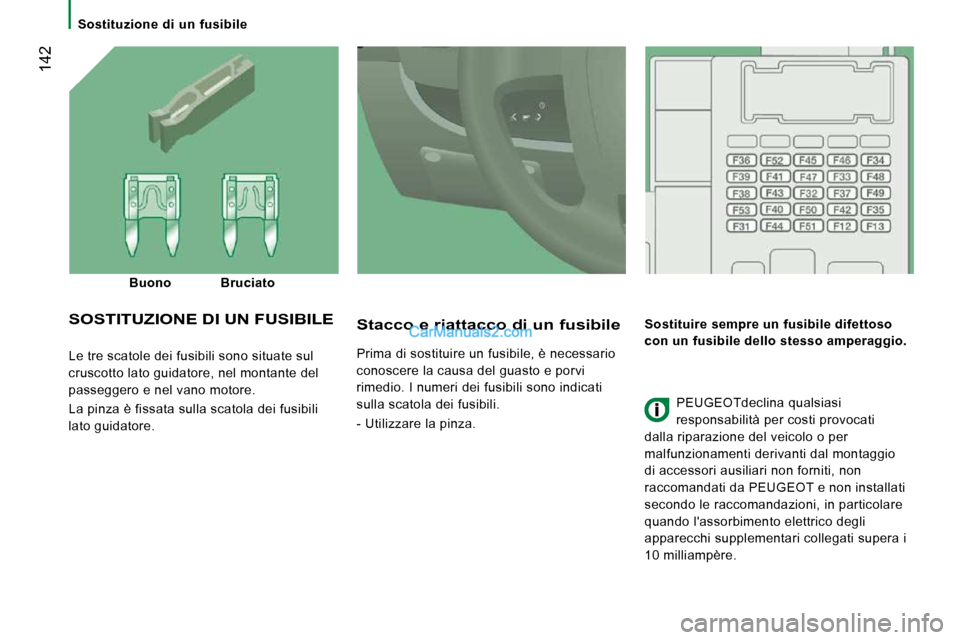

142
Sostituzione di un fusibile
Le tre scatole dei fusibili sono situate sul
cruscotto lato guidatore, nel montante del
passeggero e nel vano motore.
La pinza è fissata sulla scatola dei fusibili
lato guidatore.
Stacco e riattacco di un fusibile
Prima di sostituire un fusibile, è necessario
conoscere la causa del guasto e porvi
rimedio. I numeri dei fusibili sono indicati
sulla scatola dei fusibili.
- Utilizzare la pinza.
Sostituire sempre un fusibile difettoso
con un fusibile dello stesso amperaggio.
SOSTITUZIONE DI UN FUSIBILE
PEUGEOTdeclina qualsiasi
responsabilità per costi provocati
dalla riparazione del veicolo o per
malfunzionamenti derivanti dal montaggio
di accessori ausiliari non forniti, non
raccomandati da PEUGEOT e non installati
secondo le raccomandazioni, in particolare
quando l'assorbimento elettrico degli
apparecchi supplementari collegati supera i
10 milliampère.

Buono Bruciato

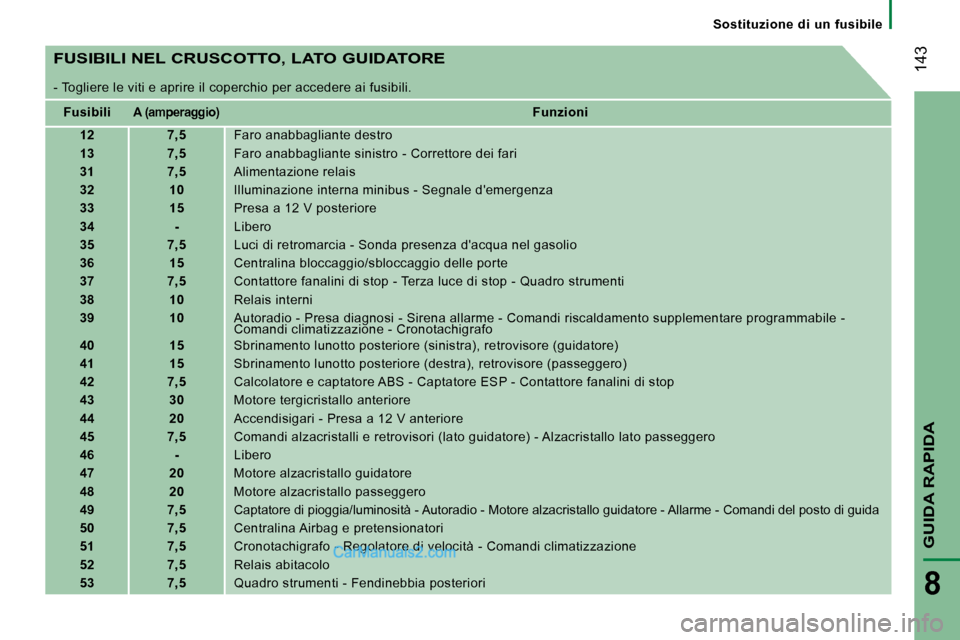

143
GUIDA RAPIDA
8
Sostituzione di un fusibile
FUSIBILI NEL CRUSCOTTO, LATO GUIDATORE
- Togliere le viti e aprire il coperchio per accedere ai fusibili.

Fusibili

A (amperaggio)
Funzioni

12 7,5 Faro anabbagliante destro

13 7,5 Faro anabbagliante sinistro - Correttore dei fa ri

31 7,5 Alimentazione relais

32 10 Illuminazione interna minibus - Segnale d'emerg enza

33 15 Presa a 12 V posteriore

34 - Libero

35 7,5 Luci di retromarcia - Sonda presenza d'acqua ne l gasolio

36 15 Centralina bloccaggio/sbloccaggio delle porte

37 7,5 Contattore fanalini di stop - Terza luce di sto p - Quadro strumenti

38 10 Relais interni

39 10 Autoradio - Presa diagnosi - Sirena allarme - C omandi riscaldamento supplementare programmabile -
Comandi climatizzazione - Cronotachigrafo

40 15 Sbrinamento lunotto posteriore (sinistra), retr ovisore (guidatore)

41 15 Sbrinamento lunotto posteriore (destra), retrov isore (passeggero)

42 7,5 Calcolatore e captatore ABS - Captatore ESP - C ontattore fanalini di stop

43 30 Motore tergicristallo anteriore

44 20 Accendisigari - Presa a 12 V anteriore

45 7,5 Comandi alzacristalli e retrovisori (lato guida tore) - Alzacristallo lato passeggero

46 - Libero

47 20 Motore alzacristallo guidatore

48 20 Motore alzacristallo passeggero

49 7,5 Captatore di pioggia/luminosità - Autoradio - Motore alza cristallo guidatore - Allarme - Comandi del posto di guida

50 7,5 Centralina Airbag e pretensionatori

51 7,5 Cronotachigrafo - Regolatore di velocità - Coma ndi climatizzazione

52 7,5 Relais abitacolo

53 7,5 Quadro strumenti - Fendinebbia posteriori

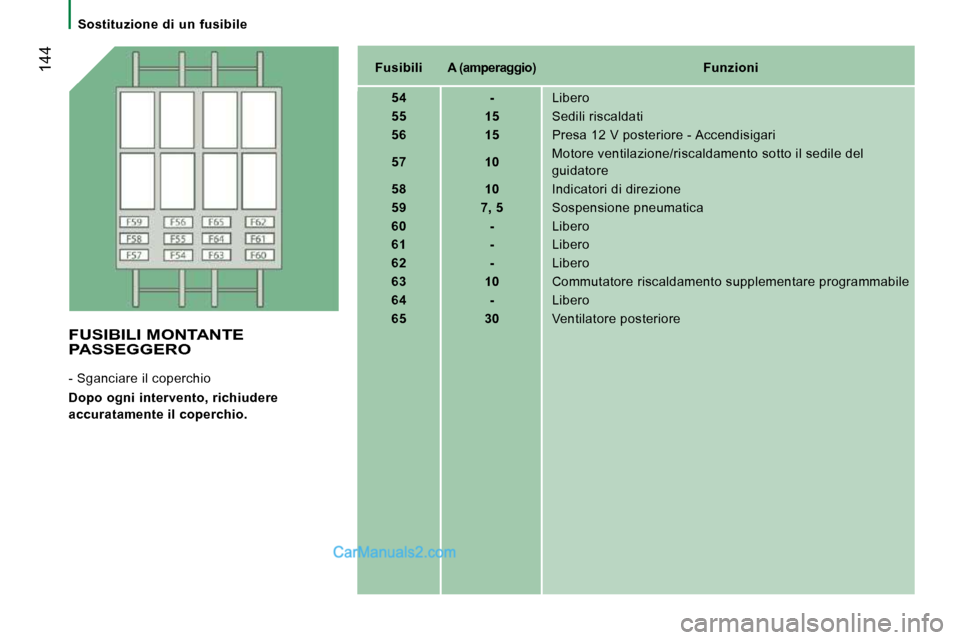

144
Sostituzione di un fusibile

Fusibili A (
amperaggio
) Funzioni

54 - Libero

55 15 Sedili riscaldati

56 15 Presa 12 V posteriore - Accendisigari

57 10 Motore ventilazione/riscaldamento sotto il sedile
del
guidatore

58 10 Indicatori di direzione

59 7, 5 Sospensione pneumatica

60 - Libero

61 - Libero

62 - Libero

63 10 Commutatore riscaldamento supplementare program mabile

64 - Libero

65 30 Ventilatore posteriore
FUSIBILI MONTANTE PASSEGGERO
- Sganciare il coperchio

Dopo ogni intervento, richiudere
accuratamente il coperchio.
