2010 Peugeot 207 CC Manuale del proprietario (in Italian)

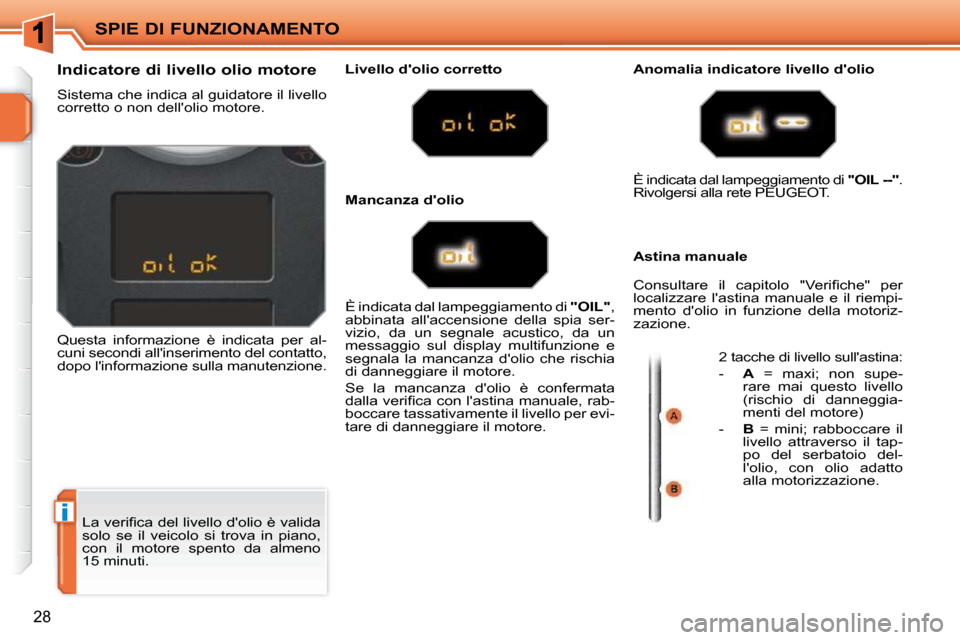

i
SPIE DI FUNZIONAMENTO
28
La verifi ca del livello d'olio è valida
solo se il veicolo si trova in piano,
con il motore spento da almeno
15 minuti.
Indicatore di livello olio motore
Sistema che indica al guidatore il livello
corretto o non dell'olio motore.
Questa informazione è indicata per al-
cuni secondi all'inserimento del contatto,
dopo l'informazione sulla manutenzione.
Livello d'olio corretto
Mancanza d'olio
Anomalia indicatore livello d'olio
Astina manuale
È indicata dal lampeggiamento di "OIL" ,
abbinata all'accensione della spia ser-
vizio, da un segnale acustico, da un
messaggio sul display multifunzione e
segnala la mancanza d'olio che rischia
di danneggiare il motore.
Se la mancanza d'olio è confermata
dalla verifi ca con l'astina manuale, rab-
boccare tassativamente il livello per evi-
tare di danneggiare il motore. È indicata dal lampeggiamento di
"OIL --" .
Rivolgersi alla rete PEUGEOT.
Consultare il capitolo "Verifi che" per
localizzare l'astina manuale e il riempi-
mento d'olio in funzione della motoriz-
zazione.
2 tacche di livello sull'astina:
- A = maxi; non supe-
rare mai questo livello
(rischio di danneggia-
menti del motore)
- B = mini; rabboccare il
livello attraverso il tap-
po del serbatoio del-
l'olio, con olio adatto
alla motorizzazione.

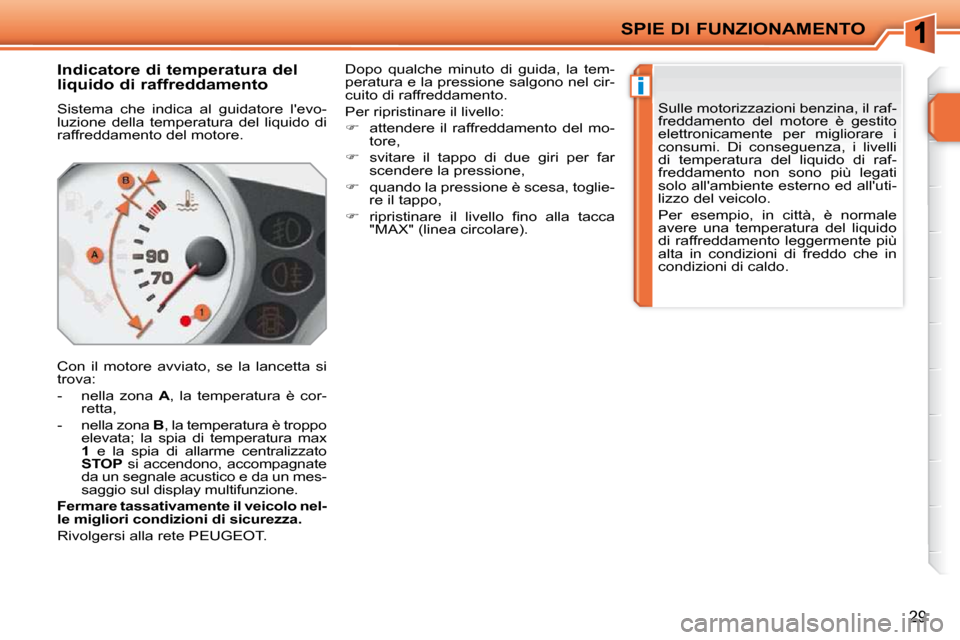

i
SPIE DI FUNZIONAMENTO
29
Indicatore di temperatura del
liquido di raffreddamento
Sistema che indica al guidatore l'evo-
luzione della temperatura del liquido di
raffreddamento del motore.
Con il motore avviato, se la lancetta si
trova:
- nella zona A , la temperatura è cor-
retta,
- nella zona B , la temperatura è troppo
elevata; la spia di temperatura max

1 e la spia di allarme centralizzato

STOP si accendono, accompagnate
da un segnale acustico e da un mes-
saggio sul display multifunzione.

Fermare tassativamente il veicolo nel-
le migliori condizioni di sicurezza.
Rivolgersi alla rete PEUGEOT. Dopo qualche minuto di guida, la tem-
peratura e la pressione salgono nel cir-
cuito di raffreddamento.
Per ripristinare il livello:

 attendere il raffreddamento del mo-
tore,

 svitare il tappo di due giri per far
scendere la pressione,

 quando la pressione è scesa, toglie-
re il tappo,

 ripristinare il livello fi no alla tacca
"MAX" (linea circolare). Sulle motorizzazioni benzina, il raf-
freddamento del motore è gestito
elettronicamente per migliorare i
consumi. Di conseguenza, i livelli
di temperatura del liquido di raf-
freddamento non sono più legati
solo all'ambiente esterno ed all'uti-
lizzo del veicolo.
Per esempio, in città, è normale
avere una temperatura del liquido
di raffreddamento leggermente più
alta in condizioni di freddo che in
condizioni di caldo.

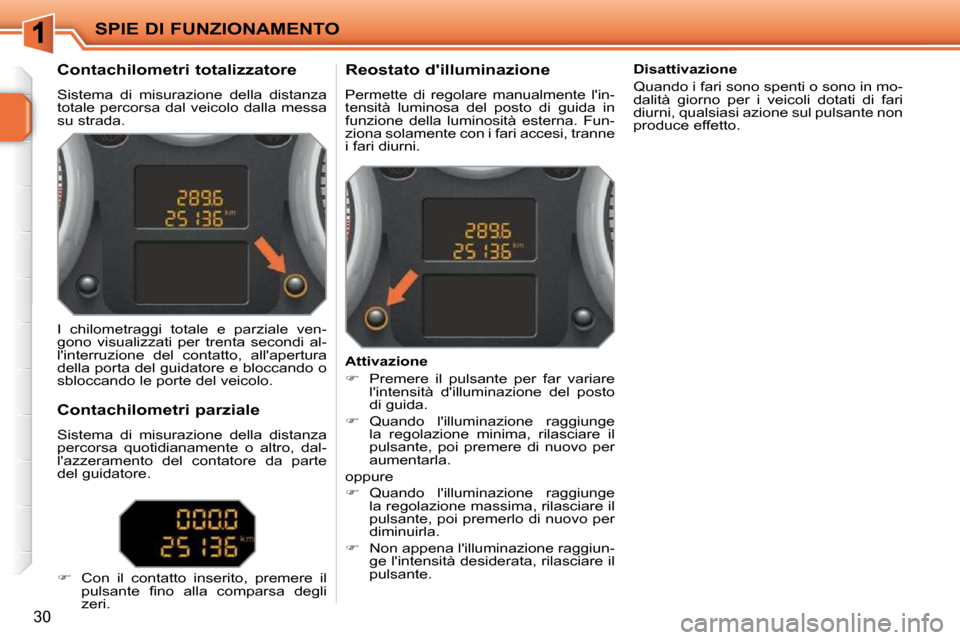

SPIE DI FUNZIONAMENTO
30
Contachilometri totalizzatore
Sistema di misurazione della distanza
totale percorsa dal veicolo dalla messa
su strada. Reostato d'illuminazione
Permette di regolare manualmente l'in-
tensità luminosa del posto di guida in
funzione della luminosità esterna. Fun-
ziona solamente con i fari accesi, tranne
i fari diurni.
I chilometraggi totale e parziale ven-
gono visualizzati per trenta secondi al-
l'interruzione del contatto, all'apertura
della porta del guidatore e bloccando o
sbloccando le porte del veicolo.
Contachilometri parziale
Sistema di misurazione della distanza
percorsa quotidianamente o altro, dal-
l'azzeramento del contatore da parte
del guidatore.

 Con il contatto inserito, premere il
pulsante fi no alla comparsa degli
zeri. Attivazione

 Premere il pulsante per far variare
l'intensità d'illuminazione del posto
di guida.

 Quando l'illuminazione raggiunge
la regolazione minima, rilasciare il
pulsante, poi premere di nuovo per
aumentarla.
oppure

 Quando l'illuminazione raggiunge
la regolazione massima, rilasciare il
pulsante, poi premerlo di nuovo per
diminuirla.

 Non appena l'illuminazione raggiun-
ge l'intensità desiderata, rilasciare il
pulsante. Disattivazione
Quando i fari sono spenti o sono in mo-
dalità giorno per i veicoli dotati di fari
diurni, qualsiasi azione sul pulsante non
produce effetto.

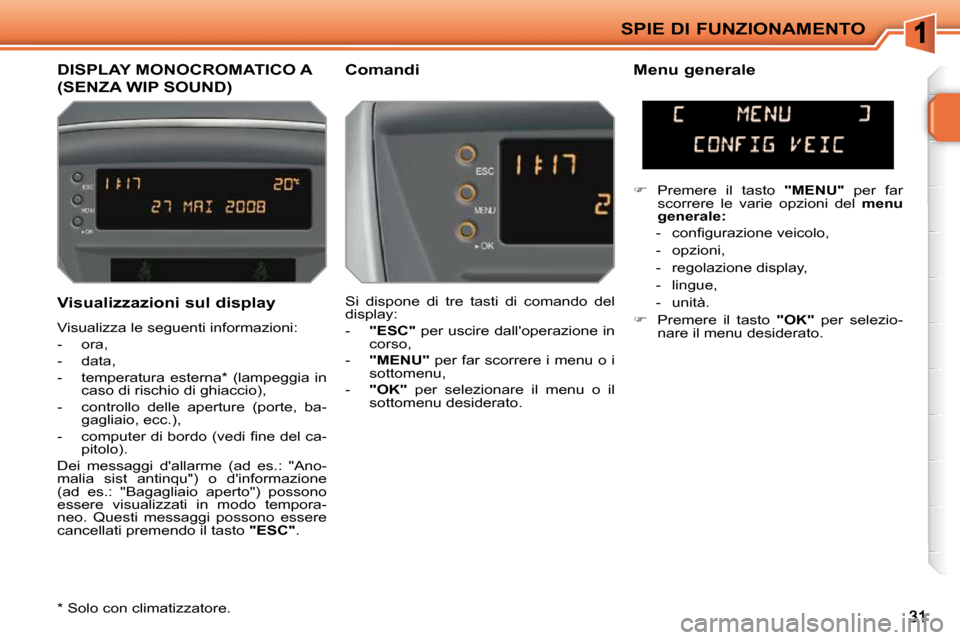

SPIE DI FUNZIONAMENTO
DISPLAY MONOCROMATICO A
(SENZA WIP SOUND)
Comandi Menu generale
Si dispone di tre tasti di comando del
display:
- "ESC" per uscire dall'operazione in
corso,
- "MENU" per far scorrere i menu o i
sottomenu,
- "OK" per selezionare il menu o il
sottomenu desiderato.
 Premere il tasto "MENU" per far
scorrere le varie opzioni del menu
generale:
- confi gurazione veicolo,
- opzioni,
- regolazione display,
- lingue,
- unità.

 Premere il tasto "OK" per selezio-
nare il menu desiderato.
* Solo con climatizzatore.
Visualizzazioni sul display
Visualizza le seguenti informazioni:
- ora,
- data,
- temperatura esterna * (lampeggia in caso di rischio di ghiaccio),
- controllo delle aperture (porte, ba- gagliaio, ecc.),
- computer di bordo (vedi fi ne del ca- pitolo).
Dei messaggi d'allarme (ad es.: "Ano-
malia sist antinqu") o d'informazione
(ad es.: "Bagagliaio aperto") possono
essere visualizzati in modo tempora-
neo. Questi messaggi possono essere
cancellati premendo il tasto "ESC" .

!

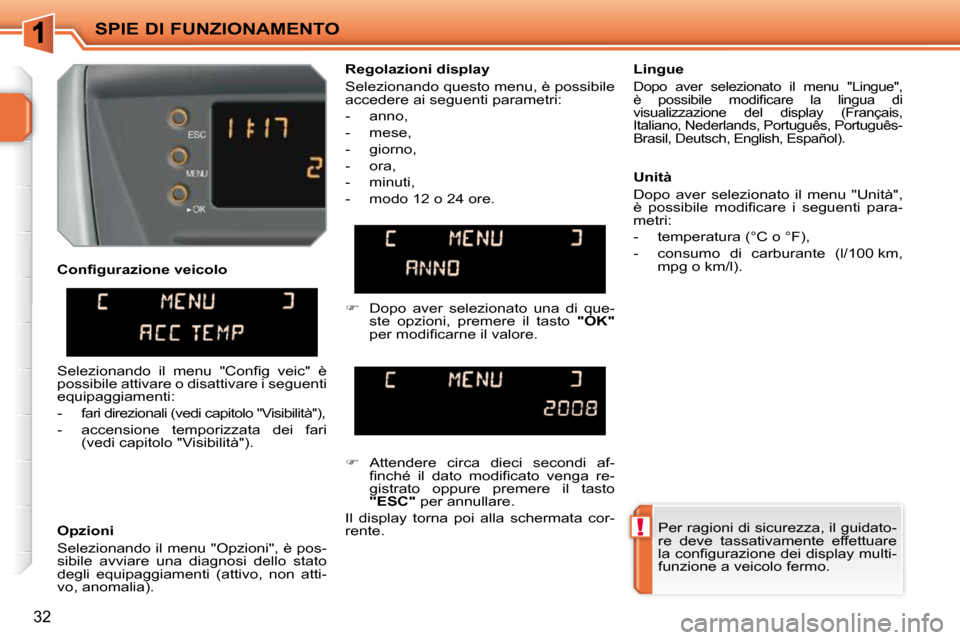

SPIE DI FUNZIONAMENTO
32
Confi gurazione veicolo
Opzioni
Selezionando il menu "Opzioni", è pos-
sibile avviare una diagnosi dello stato
degli equipaggiamenti (attivo, non atti-
vo, anomalia). Lingue
Dopo aver selezionato il menu "Lingue",
è possibile modifi care la lingua di
visualizzazione del display (Français,
Italiano, Nederlands, Português, Português-
Brasil, Deutsch, English, Español).
Regolazioni display
Selezionando questo menu, è possibile
accedere ai seguenti parametri:
- anno,
- mese,
- giorno,
- ora,
- minuti,
- modo 12 o 24 ore.
Unità
Dopo aver selezionato il menu "Unità",
è possibile modifi care i seguenti para-
metri:
- temperatura (°C o °F),
- consumo di carburante (l/100 km,
mpg o km/l).

 Dopo aver selezionato una di que-
ste opzioni, premere il tasto "OK"
per modifi carne il valore.

 Attendere circa dieci secondi af-
fi nché il dato modifi cato venga re-
gistrato oppure premere il tasto

"ESC" per annullare.
Il display torna poi alla schermata cor-
rente.
Selezionando il menu "Confi g veic" è
possibile attivare o disattivare i seguenti
equipaggiamenti:
- fari direzionali (vedi capitolo "Visibilità"),

- accensione temporizzata dei fari (vedi capitolo "Visibilità").
Per ragioni di sicurezza, il guidato-
re deve tassativamente effettuare
la confi gurazione dei display multi-
funzione a veicolo fermo.

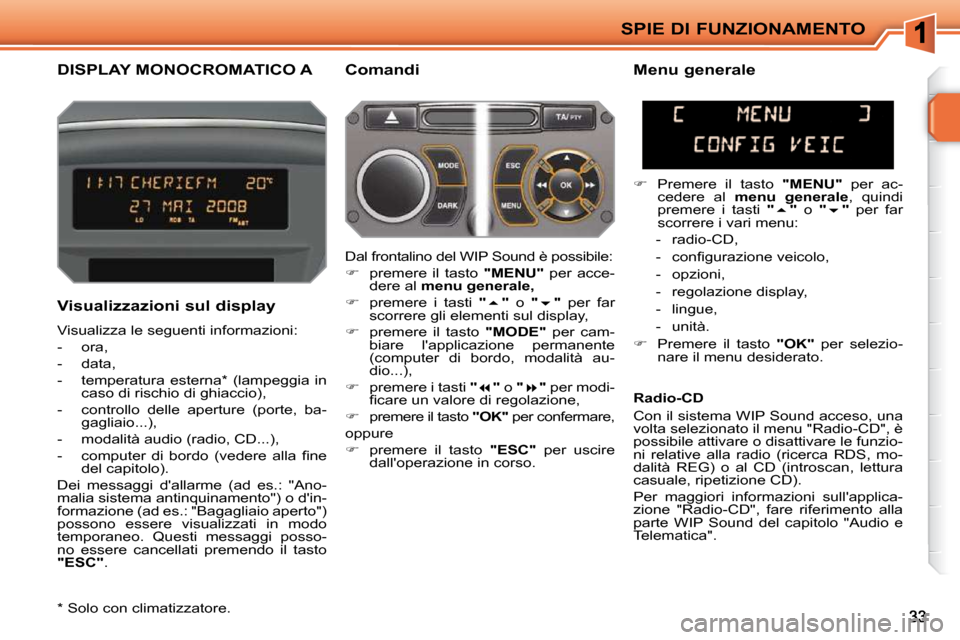

SPIE DI FUNZIONAMENTO
DISPLAY MONOCROMATICO A Comandi
Visualizzazioni sul display
Visualizza le seguenti informazioni:
- ora,
- data,
- temperatura esterna * (lampeggia in caso di rischio di ghiaccio),
- controllo delle aperture (porte, ba- gagliaio...),
- modalità audio (radio, CD...),
- computer di bordo (vedere alla fi ne del capitolo).
Dei messaggi d'allarme (ad es.: "Ano-
malia sistema antinquinamento") o d'in-
formazione (ad es.: "Bagagliaio aperto")
possono essere visualizzati in modo
temporaneo. Questi messaggi posso-
no essere cancellati premendo il tasto

"ESC" . Menu generale

 Premere il tasto "MENU" per ac-
cedere al menu generale , quindi
premere i tasti "
 " o "
 " per far
scorrere i vari menu:
- radio-CD,
- confi gurazione veicolo,
- opzioni,
- regolazione display,
- lingue,
- unità.

 Premere il tasto "OK" per selezio-
nare il menu desiderato.
Dal frontalino del WIP Sound è possibile:

 premere il tasto "MENU" per acce-
dere al menu generale,

 premere i tasti "

" o "
 " per far
scorrere gli elementi sul display,

 premere il tasto "MODE" per cam-
biare l'applicazione permanente
(computer di bordo, modalità au-
dio...),

 premere i tasti " 
" o "
 " per modi-
fi care un valore di regolazione,

 premere il tasto "OK" per confermare,
oppure

 premere il tasto "ESC" per uscire
dall'operazione in corso. Radio-CD
Con il sistema WIP Sound acceso, una
volta selezionato il menu "Radio-CD", è
possibile attivare o disattivare le funzio-
ni relative alla radio (ricerca RDS, mo-
dalità REG) o al CD (introscan, lettura
casuale, ripetizione CD).
Per maggiori informazioni sull'applica-
zione "Radio-CD", fare riferimento alla
parte WIP Sound del capitolo "Audio e
Telematica".
* Solo con climatizzatore.

!

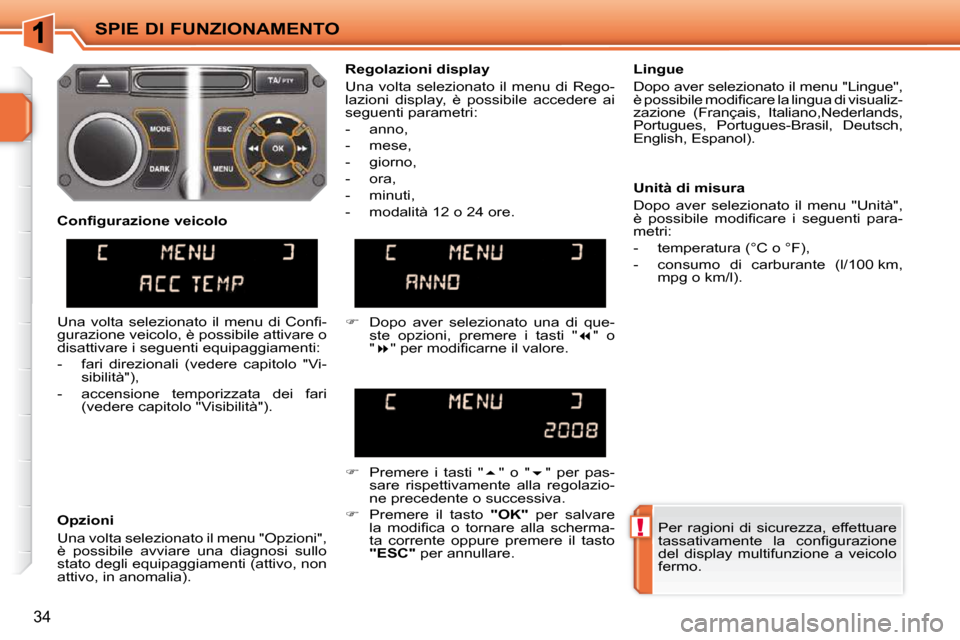

SPIE DI FUNZIONAMENTO
34
Per ragioni di sicurezza, effettuare
tassativamente la confi gurazione
del display multifunzione a veicolo
fermo.
Regolazioni display
Una volta selezionato il menu di Rego-
lazioni display, è possibile accedere ai
seguenti parametri:
- anno,
- mese,
- giorno,
- ora,
- minuti,
- modalità 12 o 24 ore.
Lingue
Dopo aver selezionato il menu "Lingue",
è possibile modifi care la lingua di visualiz-
zazione (Français, Italiano,Nederlands,
Portugues, Portugues-Brasil, Deutsch,
English, Espanol).
Unità di misura
Dopo aver selezionato il menu "Unità",
è possibile modifi care i seguenti para-
metri:
- temperatura (°C o °F),
- consumo di carburante (l/100 km,
mpg o km/l).

 Dopo aver selezionato una di que-
ste opzioni, premere i tasti "  " o
"  " per modifi carne il valore.

 Premere i tasti "  " o "  " per pas-
sare rispettivamente alla regolazio-
ne precedente o successiva.

 Premere il tasto "OK" per salvare
la modifi ca o tornare alla scherma-
ta corrente oppure premere il tasto

"ESC" per annullare.
Confi gurazione veicolo
Opzioni
Una volta selezionato il menu "Opzioni",
è possibile avviare una diagnosi sullo
stato degli equipaggiamenti (attivo, non
attivo, in anomalia).
Una volta selezionato il menu di Confi -
gurazione veicolo, è possibile attivare o
disattivare i seguenti equipaggiamenti:
- fari direzionali (vedere capitolo "Vi-
sibilità"),
- accensione temporizzata dei fari (vedere capitolo "Visibilità").

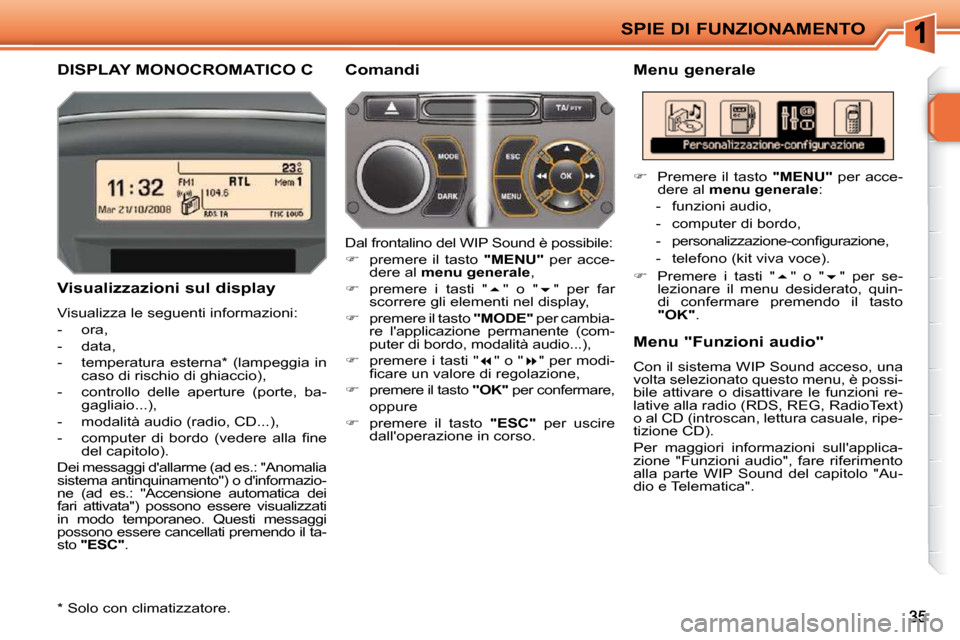

SPIE DI FUNZIONAMENTO
DISPLAY MONOCROMATICO C Menu generale
Visualizzazioni sul display
Visualizza le seguenti informazioni:
- ora,
- data,
- temperatura esterna * (lampeggia in caso di rischio di ghiaccio),
- controllo delle aperture (porte, ba- gagliaio...),
- modalità audio (radio, CD...),
- computer di bordo (vedere alla fi ne del capitolo).
Dei messaggi d'allarme (ad es.: "Anomalia
sistema antinquinamento") o d'informazio-
ne (ad es.: "Accensione automatica dei
fari attivata") possono essere visualizzati
in modo temporaneo. Questi messaggi
possono essere cancellati premendo il ta-
sto "ESC" . Menu "Funzioni audio"
Con il sistema WIP Sound acceso, una
volta selezionato questo menu, è possi-
bile attivare o disattivare le funzioni re-
lative alla radio (RDS, REG, RadioText)
o al CD (introscan, lettura casuale, ripe-
tizione CD).
Per maggiori informazioni sull'applica-
zione "Funzioni audio", fare riferimento
alla parte WIP Sound del capitolo "Au-
dio e Telematica".
Comandi
Dal frontalino del WIP Sound è possibile:

 premere il tasto "MENU" per acce-
dere al menu generale ,

 premere i tasti "  " o "  " per far
scorrere gli elementi nel display,

 premere il tasto "MODE" per cambia-
re l'applicazione permanente (com-
puter di bordo, modalità audio...),

 premere i tasti "  " o "  " per modi-
fi care un valore di regolazione,

 premere il tasto "OK" per confermare,
oppure

 premere il tasto "ESC" per uscire
dall'operazione in corso.
 Premere il tasto "MENU" per acce-
dere al menu generale :
- funzioni audio,
- computer di bordo,
- personalizzazione-confi gurazione,
- telefono (kit viva voce).

 Premere i tasti "  " o "  " per se-
lezionare il menu desiderato, quin-
di confermare premendo il tasto

"OK" .
* Solo con climatizzatore.
