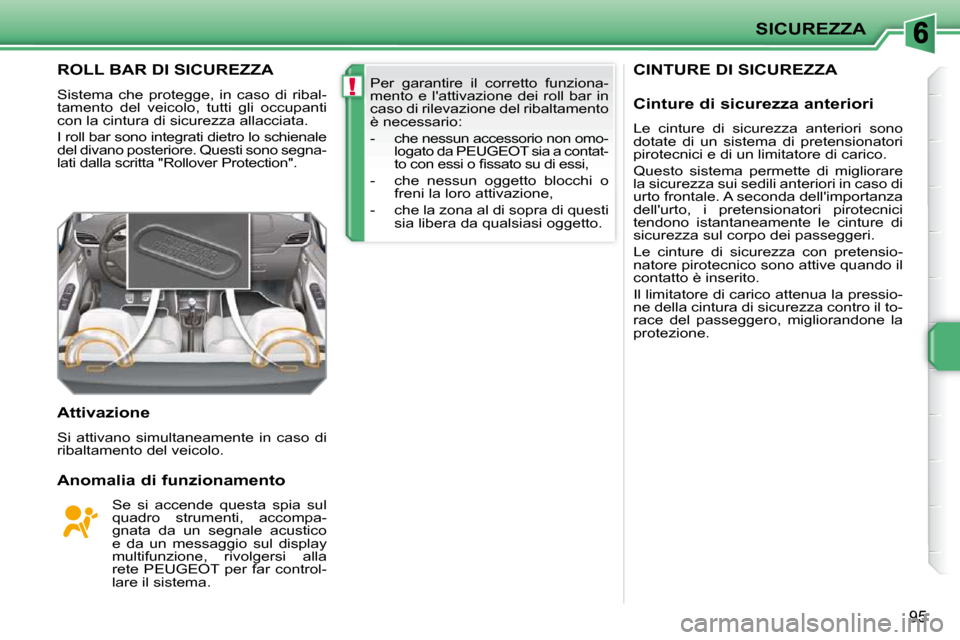

Page 105 of 206
!
SICUREZZA
95
CINTURE DI SICUREZZA ROLL BAR DI SICUREZZA
Sistema che protegge, in caso di ribal-
tamento del veicolo, tutti gli occupanti
con la cintura di sicurezza allacciata.
I roll bar sono integrati dietro lo schienale
del divano posteriore. Questi sono segna-
lati dalla scritta "Rollover Protection".
Attivazione
Si attivano simultaneamente in caso di
ribaltamento del veicolo.
Anomalia di funzionamento Se si accende questa spia sul
quadro strumenti, accompa-
gnata da un segnale acustico
e da un messaggio sul display
multifunzione, rivolgersi alla
rete PEUGEOT per far control-
lare il sistema. Per garantire il corretto funziona-
mento e l'attivazione dei roll bar in
caso di rilevazione del ribaltamento
è n e c e s s a r i o :
- che nessun accessorio non omo-
logato da PEUGEOT sia a contat-
t o c o n e s s i o fi s s a t o s u d i e s s i ,
- che nessun oggetto blocchi o freni la loro attivazione,
- che la zona al di sopra di questi sia libera da qualsiasi oggetto. Cinture di sicurezza anteriori
Le cinture di sicurezza anteriori sono
dotate di un sistema di pretensionatori
pirotecnici e di un limitatore di carico.
Questo sistema permette di migliorare
la sicurezza sui sedili anteriori in caso di
urto frontale. A seconda dell'importanza
dell'urto, i pretensionatori pirotecnici
tendono istantaneamente le cinture di
sicurezza sul corpo dei passeggeri.
Le cinture di sicurezza con pretensio-
natore pirotecnico sono attive quando il
c o n t a t t o è i n s e r i t o .
Il limitatore di carico attenua la pressio-
ne della cintura di sicurezza contro il to-
race del passeggero, migliorandone la
protezione.

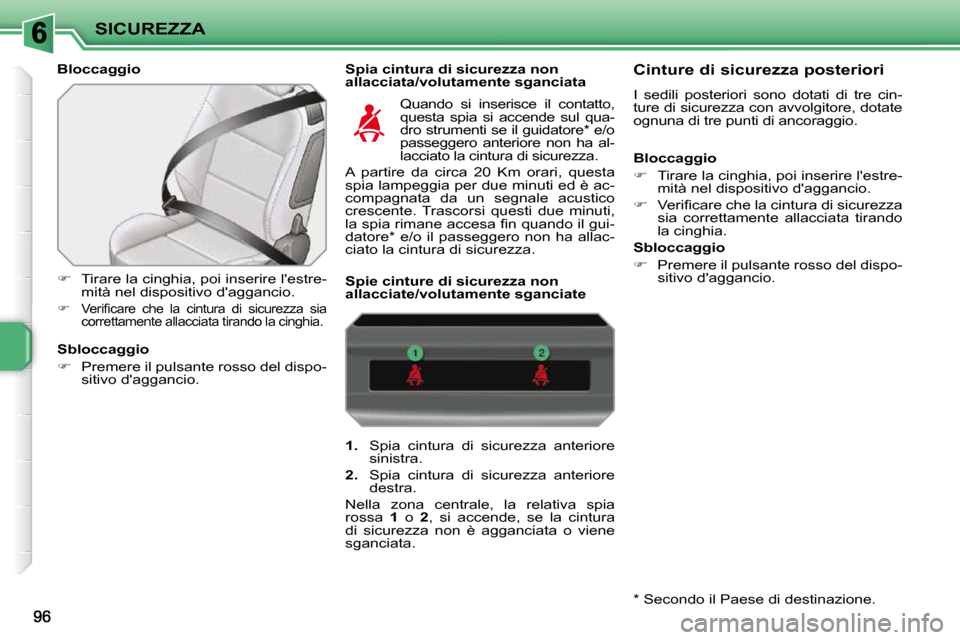

Page 106 of 206
SICUREZZA
Bloccaggio Spia cintura di sicurezza non allacciata/volutamente sganciata
Tirare la cinghia, poi inserire l'estre-
mità nel dispositivo d'aggancio.
V e r i fi c a r e c h e l a c i n t u r a d i s i c u r e z z a s i a
correttamente allacciata tirando la cinghia.
Quando si inserisce il contatto,
questa spia si accende sul qua-
dro strumenti se il guidatore * e/o
passeggero anteriore non ha al-
lacciato la cintura di sicurezza.
A partire da circa 20 Km orari, questa
s p i a l a m p e g g i a p e r d u e m i n u t i e d è a c -
compagnata da un segnale acustico
crescente. Trascorsi questi due minuti,
l a s p i a r i m a n e a c c e s a fi n q u a n d o i l g u i -
datore * e/o il passeggero non ha allac-
ciato la cintura di sicurezza.
Sbloccaggio
Premere il pulsante rosso del dispo-
sitivo d'aggancio.
1. Spia cintura di sicurezza anteriore
sinistra.
2. Spia cintura di sicurezza anteriore
destra.
Nella zona centrale, la relativa spia
rossa 1 o 2 , si accende, se la cintura
d i s i c u r e z z a n o n è a g g a n c i a t a o v i e n e
sganciata.
Spie cinture di sicurezza non
allacciate/volutamente sganciate
Cinture di sicurezza posteriori
I sedili posteriori sono dotati di tre cin-
ture di sicurezza con avvolgitore, dotate
ognuna di tre punti di ancoraggio.
Bloccaggio
Tirare la cinghia, poi inserire l'estre-
mità nel dispositivo d'aggancio.
V e r i fi c a r e c h e l a c i n t u r a d i s i c u r e z z a
sia correttamente allacciata tirando
la cinghia.
Sbloccaggio
Premere il pulsante rosso del dispo-
sitivo d'aggancio.
* Secondo il Paese di destinazione.

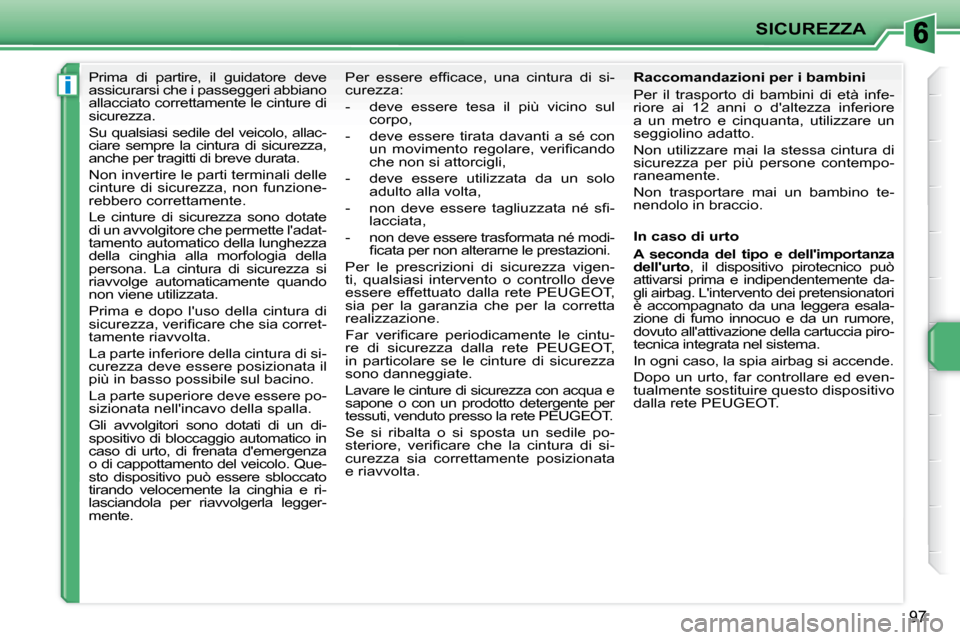

Page 107 of 206
i
SICUREZZA
97
Prima di partire, il guidatore deve
assicurarsi che i passeggeri abbiano
allacciato correttamente le cinture di
sicurezza.
Su qualsiasi sedile del veicolo, allac-
ciare sempre la cintura di sicurezza,
anche per tragitti di breve durata.
Non invertire le parti terminali delle
cinture di sicurezza, non funzione-
rebbero correttamente.
Le cinture di sicurezza sono dotate
di un avvolgitore che permette l'adat-
tamento automatico della lunghezza
della cinghia alla morfologia della
persona. La cintura di sicurezza si
riavvolge automaticamente quando
non viene utilizzata.
Prima e dopo l'uso della cintura di
s i c u r e z z a , v e r i fi c a r e c h e s i a c o r r e t -
tamente riavvolta.
La parte inferiore della cintura di si-
curezza deve essere posizionata il
più in basso possibile sul bacino.
La parte superiore deve essere po-
sizionata nell'incavo della spalla.
Gli avvolgitori sono dotati di un di-
spositivo di bloccaggio automatico in
caso di urto, di frenata d'emergenza
o di cappottamento del veicolo. Que-
sto dispositivo può essere sbloccato
tirando velocemente la cinghia e ri-
lasciandola per riavvolgerla legger-
mente. P e r e s s e r e e f fi c a c e , u n a c i n t u r a d i s i -
curezza:
- deve essere tesa il più vicino sul
corpo,
- d e v e e s s e r e t i r a t a d a v a n t i a s é c o n u n m o v i m e n t o r e g o l a r e , v e r i fi c a n d o
che non si attorcigli,
- deve essere utilizzata da un solo adulto alla volta,
- n o n d e v e e s s e r e t a g l i u z z a t a n é s fi - lacciata,
- n o n d e v e e s s e r e t r a s f o r m a t a n é m o d i - fi c a t a p e r n o n a l t e r a r n e l e p r e s t a z i o n i .
Per le prescrizioni di sicurezza vigen-
ti, qualsiasi intervento o controllo deve
essere effettuato dalla rete PEUGEOT,
sia per la garanzia che per la corretta
realizzazione.
F a r v e r i fi c a r e p e r i o d i c a m e n t e l e c i n t u -
re di sicurezza dalla rete PEUGEOT,
in particolare se le cinture di sicurezza
sono danneggiate.
Lavare le cinture di sicurezza con acqua e
sapone o con un prodotto detergente per
tessuti, venduto presso la rete PEUGEOT.
Se si ribalta o si sposta un sedile po-
s t e r i o r e , v e r i fi c a r e c h e l a c i n t u r a d i s i -
curezza sia correttamente posizionata
e riavvolta. Raccomandazioni per i bambini
Per il trasporto di bambini di età infe-
riore ai 12 anni o d'altezza inferiore
a un metro e cinquanta, utilizzare un
seggiolino adatto.
Non utilizzare mai la stessa cintura di
sicurezza per più persone contempo-
raneamente.
Non trasportare mai un bambino te-
nendolo in braccio.
In caso di urto
A seconda del tipo e dell'importanza
dell'urto , il dispositivo pirotecnico può
attivarsi prima e indipendentemente da-
gli airbag. L'intervento dei pretensionatori
è a c c o m p a g n a t o d a u n a l e g g e r a e s a l a -
zione di fumo innocuo e da un rumore,
dovuto all'attivazione della cartuccia piro-
tecnica integrata nel sistema.
In ogni caso, la spia airbag si accende.
Dopo un urto, far controllare ed even-
tualmente sostituire questo dispositivo
dalla rete PEUGEOT.
Page 108 of 206
!
i
SICUREZZA
98
AIRBAG
Gli airbag sono stati progettati per otti-
mizzare la sicurezza dei passeggeri in
caso di urti violenti e completano l'azio-
ne delle cinture di sicurezza dotate di
limitatore di sforzo.
In questo caso, i sensori elettronici re-
gistrano ed analizzano gli urti frontali e
laterali subiti nelle zone di rilevamento
dell'urto:
- in caso di urto violento, gli airbag si g o n fi a n o i m m e d i a t a m e n t e e p r o t e g -
gono i passeggeri del veicolo; subito
d o p o l ' i m p a t t o , g l i a i r b a g s i s g o n fi a -
no rapidamente per non togliere la
visuale e per consentire ai passeg-
geri di scendere dal veicolo,
- in caso di urto leggero, di impatto nella parte posteriore e in alcune
condizioni di cappottamento, gli air-
b a g n o n s i g o n fi e r a n n o ; l a c i n t u r a d i
s i c u r e z z a è s u f fi c i e n t e p e r g a r a n t i r e
una protezione ottimale in queste si-
tuazioni.
Gli airbag non funzionano con il
contatto disinserito.
Questo equipaggiamento funziona
u n a s o l a v o l t a . N e l c a s o s i v e r i fi c h i
un secondo urto (nel corso dello
stesso o di un altro incidente), l'air-
bag non entrerà in funzione. Zone di rilevamento dell'urto
A. Zona di impatto frontale.
B. Zona di impatto laterale. Airbag frontali
Sistema che protegge la testa e il torace
del guidatore e del passeggero anteriore
in caso di urto frontale violento.
L ’ A i r b a g d e l g u i d a t o r e è i n t e g r a t o a l
centro del volante, quello del passeg-
gero anteriore nel cruscotto al di sopra
del cassettino portaoggetti.
Attivazione
Gli Airbag si attivano contemporaneamen-
t e ( t r a n n e s e l ’ A i r b a g f r o n t a l e p a s s e g g e r o è
disattivato) in caso di urto frontale violento
applicato su parte o su tutta la zona d’im-
patto frontale
A , secondo l’asse longitudi-
nale del veicolo, su un piano orizzontale; il
senso di attivazione va dalla parte anteriore
a quella posteriore del veicolo.
L’Airbag frontale s’interpone tra il passeg-
gero anteriore del veicolo e il cruscotto, e
ne ammortizza la proiezione in avanti.
L'attivazione di uno o più airbag
è a c c o m p a g n a t a d a u n a l e g g e r a
esalazione di fumo innocuo e da
un rumore, dovuti all'innesco della
cartuccia pirotecnica integrata nel
sistema.
Q u e s t o f u m o n o n è n o c i v o m a p u ò
risultare irritante per i soggetti sen-
sibili.
Il rumore della detonazione può
determinare una lieve diminuzione
della capacità uditiva per un breve
lasso di tempo.

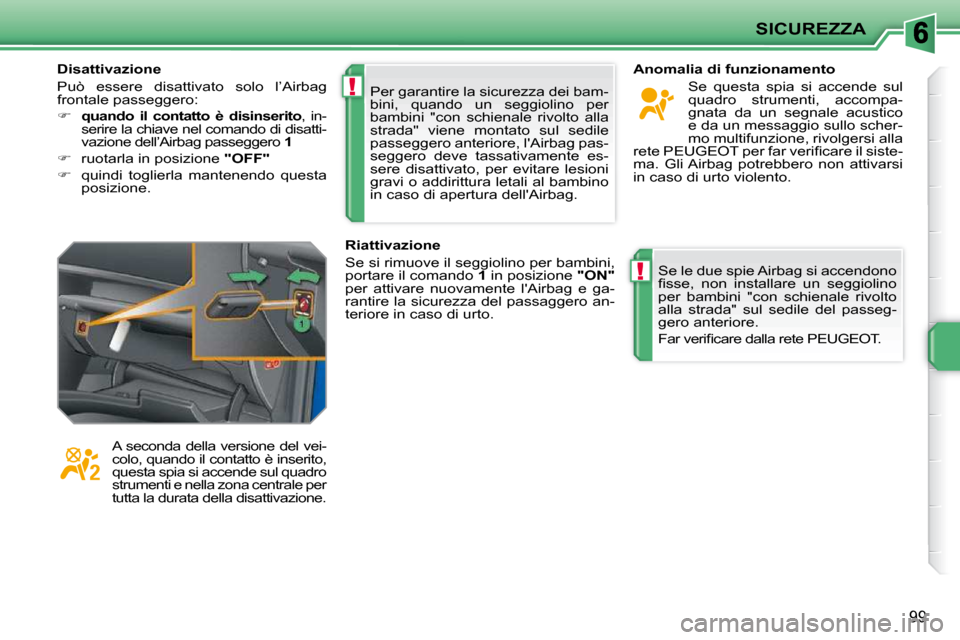

Page 109 of 206
!
!
SICUREZZA
99
Per garantire la sicurezza dei bam-
bini, quando un seggiolino per
bambini "con schienale rivolto alla
strada" viene montato sul sedile
passeggero anteriore, l'Airbag pas-
seggero deve tassativamente es-
sere disattivato, per evitare lesioni
gravi o addirittura letali al bambino
in caso di apertura dell'Airbag. Se le due spie Airbag si accendono
fi s s e , n o n i n s t a l l a r e u n s e g g i o l i n o
per bambini "con schienale rivolto
alla strada" sul sedile del passeg-
gero anteriore.
F a r v e r i fi c a r e d a l l a r e t e P E U G E O T .
Disattivazione
Può essere disattivato solo l’Airbag
frontale passeggero:
quando il contatto è disinserito , in-
serire la chiave nel comando di disatti-
vazione dell’Airbag passeggero 1
ruotarla in posizione "OFF"
quindi toglierla mantenendo questa
posizione.
A seconda della versione del vei-
c o l o , q u a n d o i l c o n t a t t o è i n s e r i t o ,
questa spia si accende sul quadro
strumenti e nella zona centrale per
tutta la durata della disattivazione. Riattivazione
Se si rimuove il seggiolino per bambini,
portare il comando
1 in posizione "ON"
per attivare nuovamente l'Airbag e ga-
rantire la sicurezza del passaggero an-
teriore in caso di urto. Anomalia di funzionamento
Se questa spia si accende sul
quadro strumenti, accompa-
gnata da un segnale acustico
e da un messaggio sullo scher-
mo multifunzione, rivolgersi alla
r e t e P E U G E O T p e r f a r v e r i fi c a r e i l s i s t e -
ma. Gli Airbag potrebbero non attivarsi
in caso di urto violento.

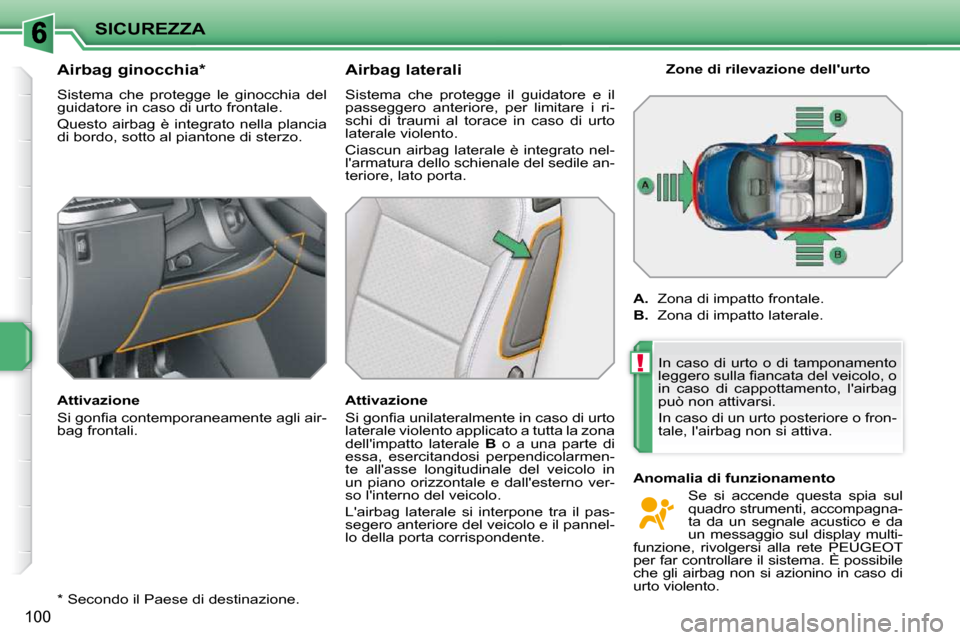

Page 110 of 206
!
SICUREZZA
100
* Secondo il Paese di destinazione.
Airbag ginocchia *
Sistema che protegge le ginocchia del
guidatore in caso di urto frontale.
Q u e s t o a i r b a g è i n t e g r a t o n e l l a p l a n c i a
di bordo, sotto al piantone di sterzo.
Attivazione
S i g o n fi a c o n t e m p o r a n e a m e n t e a g l i a i r -
bag frontali.
Airbag laterali
Sistema che protegge il guidatore e il
passeggero anteriore, per limitare i ri-
schi di traumi al torace in caso di urto
laterale violento.
C i a s c u n a i r b a g l a t e r a l e è i n t e g r a t o n e l -
l'armatura dello schienale del sedile an-
teriore, lato porta.
Attivazione
S i g o n fi a u n i l a t e r a l m e n t e i n c a s o d i u r t o
laterale violento applicato a tutta la zona
dell'impatto laterale
B o a una parte di
essa, esercitandosi perpendicolarmen-
te all'asse longitudinale del veicolo in
un piano orizzontale e dall'esterno ver-
so l'interno del veicolo.
L'airbag laterale si interpone tra il pas-
segero anteriore del veicolo e il pannel-
lo della porta corrispondente. Zone di rilevazione dell'urto
A. Zona di impatto frontale.
B. Zona di impatto laterale.
In caso di urto o di tamponamento
l e g g e r o s u l l a fi a n c a t a d e l v e i c o l o , o
in caso di cappottamento, l'airbag
può non attivarsi.
In caso di un urto posteriore o fron-
tale, l'airbag non si attiva.
Anomalia di funzionamento Se si accende questa spia sul
quadro strumenti, accompagna-
ta da un segnale acustico e da
un messaggio sul display multi-
funzione, rivolgersi alla rete PEUGEOT
per far controllare il sistema. È possibile
che gli airbag non si azionino in caso di
urto violento.
Page 111 of 206
!
SICUREZZA
101
P e r o t t e n e r e l a m a s s i m a e f fi c a c i a
degli airbag, rispettare le seguenti
regole di sicurezza:
Sedersi in modo normale e verticale.
Allacciare la cintura di sicurezza e
posizionarla correttamente.
Non lasciare niente tra i passeggeri
anteriori e gli airbag (bambini, animali,
oggetti, ecc.). Potrebbero intralciare il
funzionamento degli airbag o ferire i
passeggeri anteriori.
Dopo un incidente o un furto del veicolo,
f a r v e r i fi c a r e i s i s t e m i a i r b a g .
Qualsiasi intervento sul sistema air-
b a g è r i g o r o s a m e n t e v i e t a t o , a m e n o
che non venga effettuato da personale
q u a l i fi c a t o d e l l a r e t e P E U G E O T .
Anche rispettando tutte le precauzioni
citate, non sono esclusi rischi di ferite
o di leggere ustioni alla testa, al tora-
ce o alle braccia al momento dell'at-
t i v a z i o n e d e l l ' a i r b a g . Q u e s t o s i g o n fi a
infatti in modo quasi istantaneo (pochi
m i l l e s i m i d i s e c o n d o ) e p o i s i s g o n fi a
emettendo gas caldi dai fori previsti
allo scopo.
* Secondo il paese di destinazione. Airbag frontali
Non guidare tenendo il volante per le razze o lasc
iando le mani sulla parte centrale
del volante.
Non posare i piedi sul cruscotto lato passeggero.
Se possibile non fumare: l’attivazione degli airbag può pro vocare scottature o
ferite causate dalla sigaretta o dalla pipa.
N o n s m o n t a r e n é f o r a r e i l v o l a n t e , n o n f a r g l i s u b i r e u r t i v i o l e n t i .
Airbag ginocchia *
Non avvicinare più del necessario le ginocchia al volante.
Airbag laterali
Coprire i sedili solo con foderine adatte, che non rischino di intralciare l'attiva-
zione degli airbag laterali. Rivolgersi alla rete PEUGEOT.
N o n fi s s a r e o i n c o l l a r e o g g e t t i s u g l i s c h i e n a l i d e i s e d i l i : p o t r e b b e r o f e r i r e i l t o r a c e
o l e b r a c c i a d u r a n t e i l g o n fi a g g i o d e l l ’ a i r b a g l a t e r a l e .
Non avvicinare eccessivamente il busto alla porta.
Page 112 of 206
!
!
i

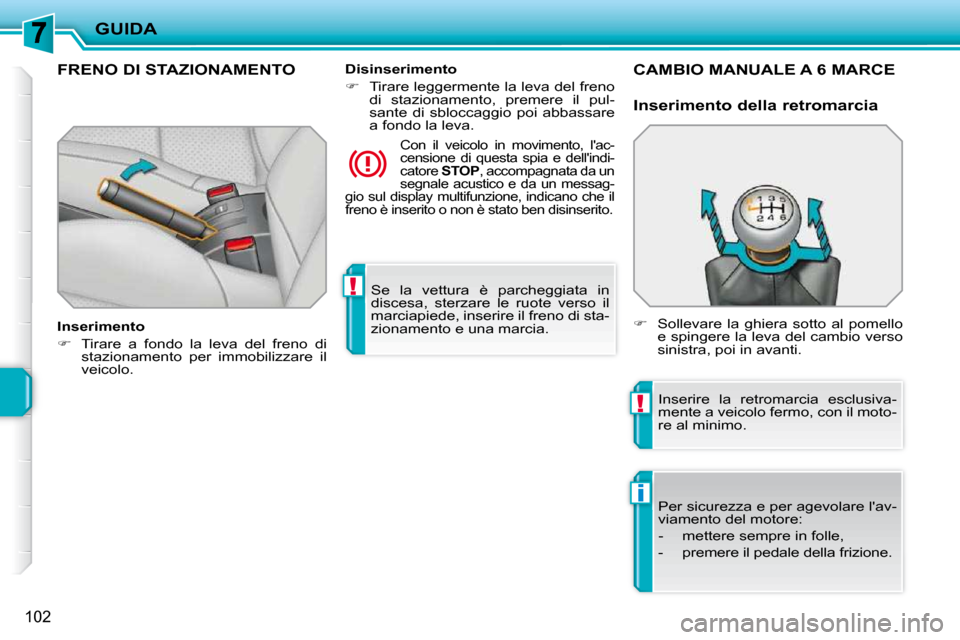

GUIDA
102
Se la vettura è parcheggiata in
discesa, sterzare le ruote verso il
marciapiede, inserire il freno di sta-
zionamento e una marcia.
FRENO DI STAZIONAMENTO
Inserimento
Tirare a fondo la leva del freno di
stazionamento per immobilizzare il
veicolo.
Con il veicolo in movimento, l'ac-
censione di questa spia e dell'indi-
catore STOP , accompagnata da un
segnale acustico e da un messag-
gio sul display multifunzione, indicano che il
freno è inserito o non è stato ben disinserito.
Disinserimento
Tirare leggermente la leva del freno
di stazionamento, premere il pul-
sante di sbloccaggio poi abbassare
a fondo la leva. CAMBIO MANUALE A 6 MARCE
Inserimento della retromarcia
Sollevare la ghiera sotto al pomello
e spingere la leva del cambio verso
sinistra, poi in avanti.
Inserire la retromarcia esclusiva-
mente a veicolo fermo, con il moto-
re al minimo.
Per sicurezza e per agevolare l'av-
viamento del motore:
- mettere sempre in folle,
- premere il pedale della frizione.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
