INFORMAZIONI PRATICHE
127

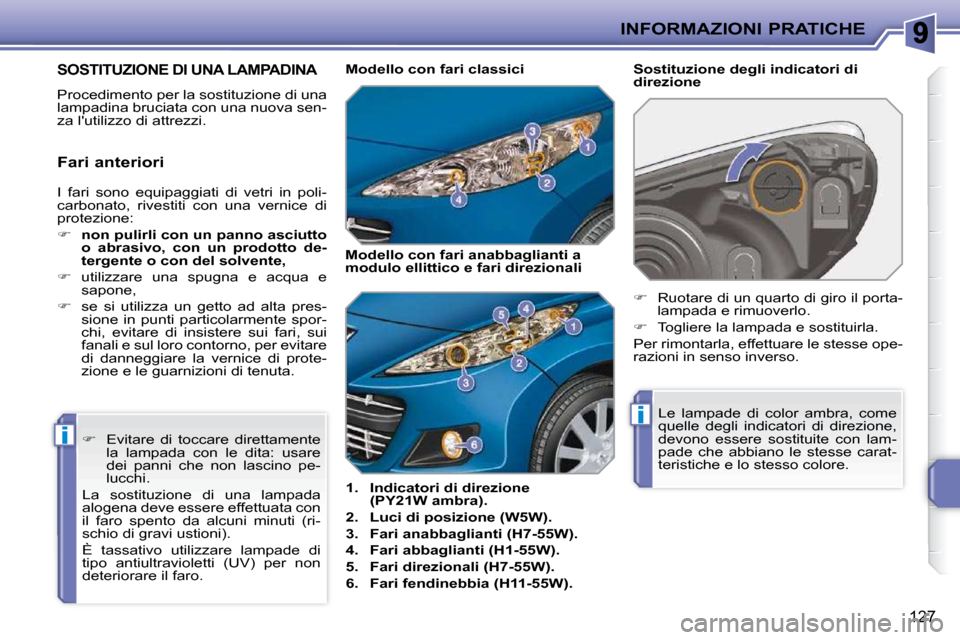

SOSTITUZIONE DI UNA LAMPADINA
Procedimento per la sostituzione di una
lampadina bruciata con una nuova sen-
za l'utilizzo di attrezzi.
1. Indicatori di direzione
(PY21W ambra).

2. Luci di posizione (W5W).

3. Fari anabbaglianti (H7-55W).

4. Fari abbaglianti (H1-55W).

5. Fari direzionali (H7-55W).

6. Fari fendinebbia (H11-55W). Sostituzione degli indicatori di
direzione

 Evitare di toccare direttamente
la lampada con le dita: usare
dei panni che non lascino pe-
lucchi.
La sostituzione di una lampada
alogena deve essere effettuata con
il faro spento da alcuni minuti (ri-
schio di gravi ustioni).
È tassativo utilizzare lampade di
tipo antiultravioletti (UV) per non
deteriorare il faro. Modello con fari cl
assici
Le lampade di color ambra, come
quelle degli indicatori di direzione,
devono essere sostituite con lam-
pade che abbiano le stesse carat-
teristiche e lo stesso colore.

 Ruotare di un quarto di giro il porta-
lampada e rimuoverlo.

 Togliere la lampada e sostituirla.
Per rimontarla, effettuare le stesse ope-
razioni in senso inverso.
I fari sono equipaggiati di vetri in poli-
carbonato, rivestiti con una vernice di
protezione:

 non
pulirli con un panno asciutto
o abrasivo, con un prodotto de-
tergente o con del solvente,

 utilizzare una spugna e acqua e
sapone,

 se si utilizza un getto ad alta pres-
sione in punti particolarmente spor-
chi, evitare di insistere sui fari, sui
fanali e sul loro contorno, per evitare
di danneggiare la vernice di prote-
zione e le guarnizioni di tenuta. Modello con fari anabbaglianti a
modulo ellittico e fari direzionali
Fari anteriori

INFORMAZIONI PRATICHE
128
Sostituzione degli indicatori di
direzione laterali integrati nei retrovisori
Sostituzione dei fari fendinebbia
Per la sostituzione di queste lampade,
rivolgersi alla rete PEUGEOT.

 Inserire un cacciavite al centro del-
l'indicatore, tra l'indicatore e la base
del retrovisore.

 Agire sul cacciavite per estrarre l'in-
dicatore e rimuoverlo.

 Scollegare il connettore dell'indica-
tore.
Per il rimontaggio, effettuare le stesse
operazioni in senso inverso.
Per procurarsi un nuovo indicatore, ri-
volgersi alla rete PEUGEOT.

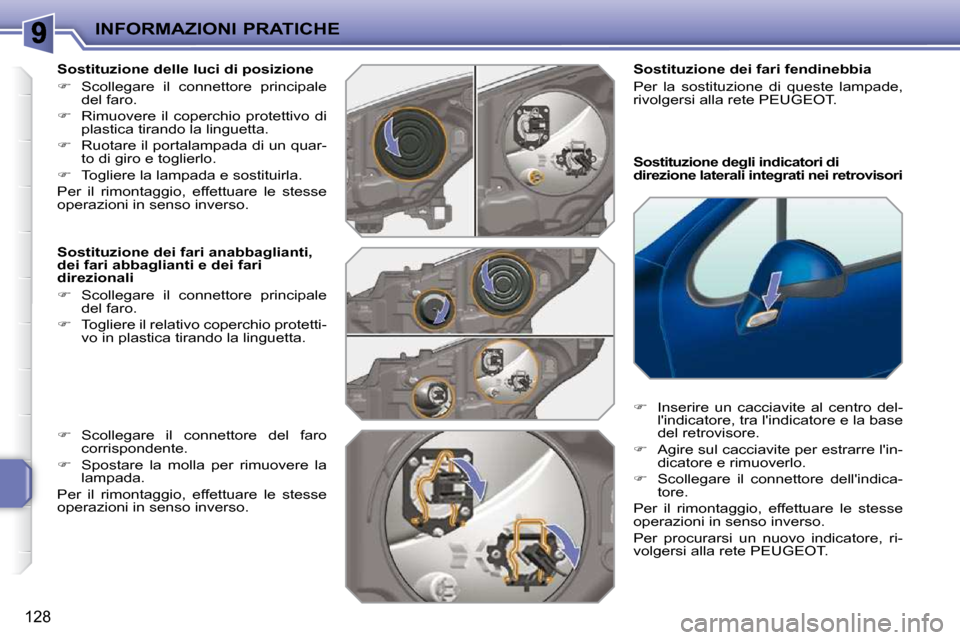

Sostituzione delle luci di posizione

 Scollegare il connettore principale
del faro.

 Rimuovere il coperchio protettivo di
plastica tirando la linguetta.

 Ruotare il portalampada di un quar-
to di giro e toglierlo.

 Togliere la lampada e sostituirla.
Per il rimontaggio, effettuare le stesse
operazioni in senso inverso.
Sostituzione dei fari anabbaglianti,
dei fari abbaglianti e dei fari
direzionali

 Scollegare il connettore principale
del faro.

 Togliere il relativo coperchio protetti-
vo in plastica tirando la linguetta.

 Scollegare il connettore del faro
corrispondente.

 Spostare la molla per rimuovere la
lampada.
Per il rimontaggio, effettuare le stesse
operazioni in senso inverso.

i
INFORMAZIONI PRATICHE
129

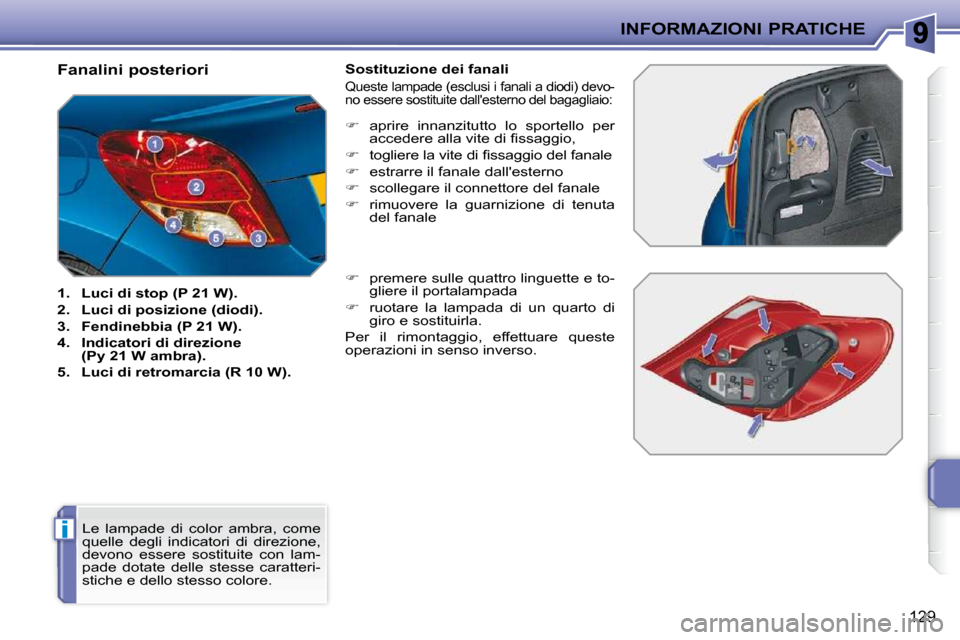

Fanalini posteriori

1. Luci di stop (P 21 W).

2. Luci di posizione (diodi).

3. Fendinebbia (P 21 W).

4. Indicatori di direzione
(Py 21 W ambra).

5. Luci di retromarcia (R 10 W). Sostituzione dei fanali
Queste lampade (esclusi i fanali a diodi) devo-
no essere sostituite dall'esterno del bagagliaio:

 aprire innanzitutto lo sportello per
accedere alla vite di fi ssaggio,

 togliere la vite di fi ssaggio del fanale

 estrarre il fanale dall'esterno

 scollegare il connettore del fanale

 rimuovere la guarnizione di tenuta
del fanale

 premere sulle quattro linguette e to-
gliere il portalampada

 ruotare la lampada di un quarto di
giro e sostituirla.
Per il rimontaggio, effettuare queste
operazioni in senso inverso.
Le lampade di color ambra, come
quelle degli indicatori di direzione,
devono essere sostituite con lam-
pade dotate delle stesse caratteri-
stiche e dello stesso colore.

!
INFORMAZIONI PRATICHE
130

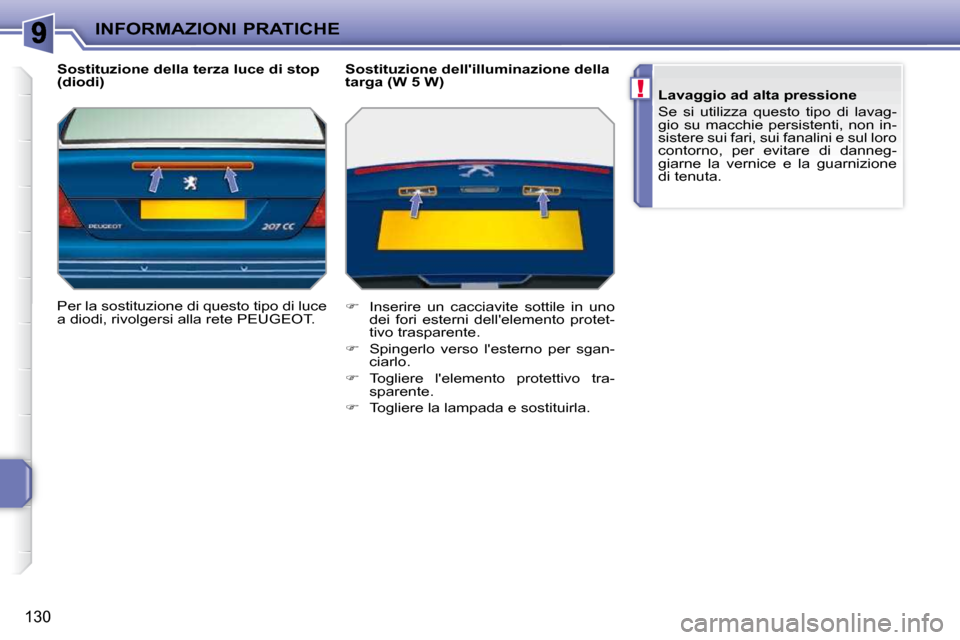

Sostituzione della terza luce di stop
(diodi)
Per la sostituzione di questo tipo di luce
a diodi, rivolgersi alla rete PEUGEOT. Sostituzione dell'illuminazione della
targa (W 5 W)

 Inserire un cacciavite sottile in uno
dei fori esterni dell'elemento protet-
tivo trasparente.

 Spingerlo verso l'esterno per sgan-
ciarlo.

 Togliere l'elemento protettivo tra-
sparente.

 Togliere la lampada e sostituirla.
Lavaggio ad alta pressione
Se si utilizza questo tipo di lavag-
gio su macchie persistenti, non in-
sistere sui fari, sui fanalini e sul loro
contorno, per evitare di danneg-
giarne la vernice e la guarnizione
di tenuta.

!
i
INFORMAZIONI PRATICHE
131
PEUGEOT declina ogni responsa-
bilità in caso di spese di riparazio-
ne o di malfunzionamenti derivanti
dall'installazione di accessori ausi-
liari non forniti e non raccomandati
da PEUGEOT e non montati se-
condo le prescrizioni, in particolare
quando il consumo degli apparec-
chi supplementari collegati supera
i 10 milliampère.

Installazione di accessori elettrici
Il circuito elettrico del veicolo è sta-
to progettato per funzionare con
equipaggiamenti di serie o in op-
zione.
Prima di installare altri equipaggia-
menti o accessori elettrici sul veico-
lo, rivolgersi alla rete PEUGEOT.

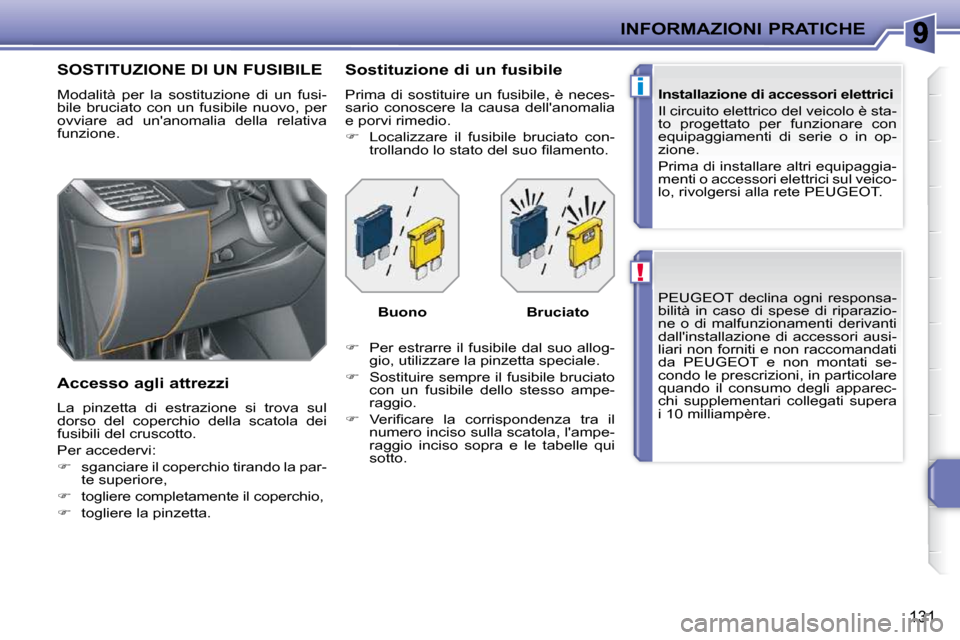

SOSTITUZIONE DI UN FUSIBILE
Modalità per la sostituzione di un fusi-
bile bruciato con un fusibile nuovo, per
ovviare ad un'anomalia della relativa
funzione.
Accesso agli attrezzi
La pinzetta di estrazione si trova sul
dorso del coperchio della scatola dei
fusibili del cruscotto.
Per accedervi:

 sganciare il coperchio tirando la par-
te superiore,

 togliere completamente il coperchio,

 togliere la pinzetta. Sostituzione di un fusibile
Prima di sostituire un fusibile, è neces-
sario conoscere la causa dell'anomalia
e porvi rimedio.

 Localizzare il fusibile bruciato con-
trollando lo stato del suo fi lamento.

 Per estrarre il fusibile dal suo allog-
gio, utilizzare la pinzetta speciale.

 Sostituire sempre il fusibile bruciato
con un fusibile dello stesso ampe-
raggio.

 Verifi care la corrispondenza tra il
numero inciso sulla scatola, l'ampe-
raggio inciso sopra e le tabelle qui
sotto. Buono
Bruciato

INFORMAZIONI PRATICHE
132
Fusibili nel cruscotto
La scatola dei fusibili si trova nella parte
inferiore del cruscotto (lato sinistro).
Accesso ai fusibili

 vedi paragrafo "Accesso agli attrezzi". Tabella dei fusibili

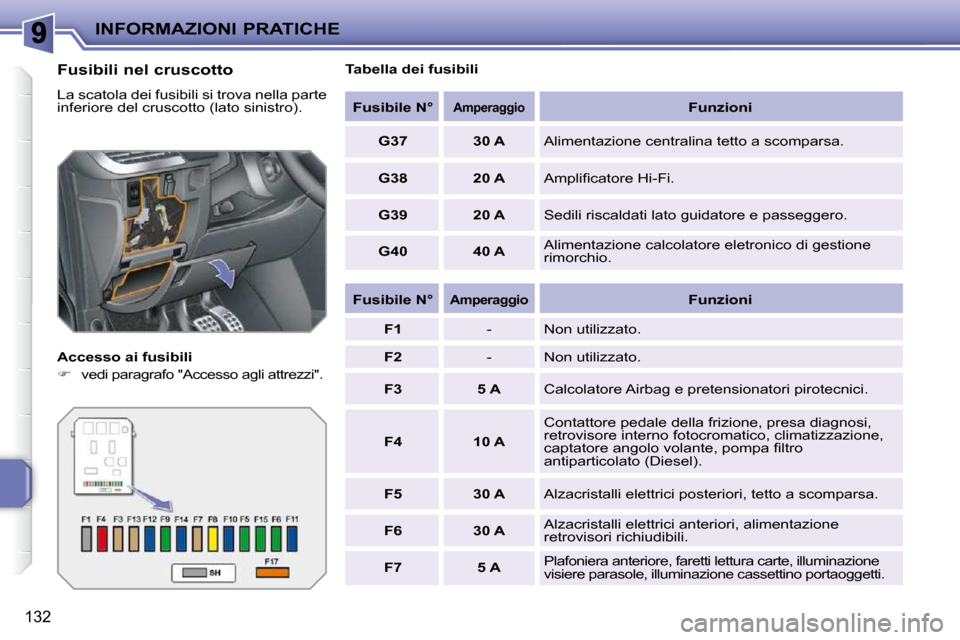

Fusibile N°

Amperaggio
Funzioni

G37 30 A Alimentazione centralina tetto a scomparsa.

G38 20 A Amplifi catore Hi-Fi.

G39 20 A Sedili riscaldati lato guidatore e passeggero.

G40 40 A Alimentazione calcolatore eletronico di gestione
rimorchio.

Fusibile N°

Amperaggio
Funzioni

F1 - Non utilizzato.

F2 - Non utilizzato.

F3 5 A Calcolatore Airbag e pretensionatori pirotecnici.

F4 10 A Contattore pedale della frizione, presa diagnosi,
retrovisore interno fotocromatico, climatizzazione,
captatore angolo volante, pompa fi ltro
antiparticolato (Diesel).

F5 30 A Alzacristalli elettrici posteriori, tetto a scomparsa.

F6 30 A Alzacristalli elettrici anteriori, alimentazione
retrovisori richiudibili.

F7 5 A Plafoniera anteriore, faretti lettura carte, illum
inazione
visiere parasole, illuminazione cassettino portaogg etti.

INFORMAZIONI PRATICHE
133

Fusibile N°
Amperaggio
Funzioni

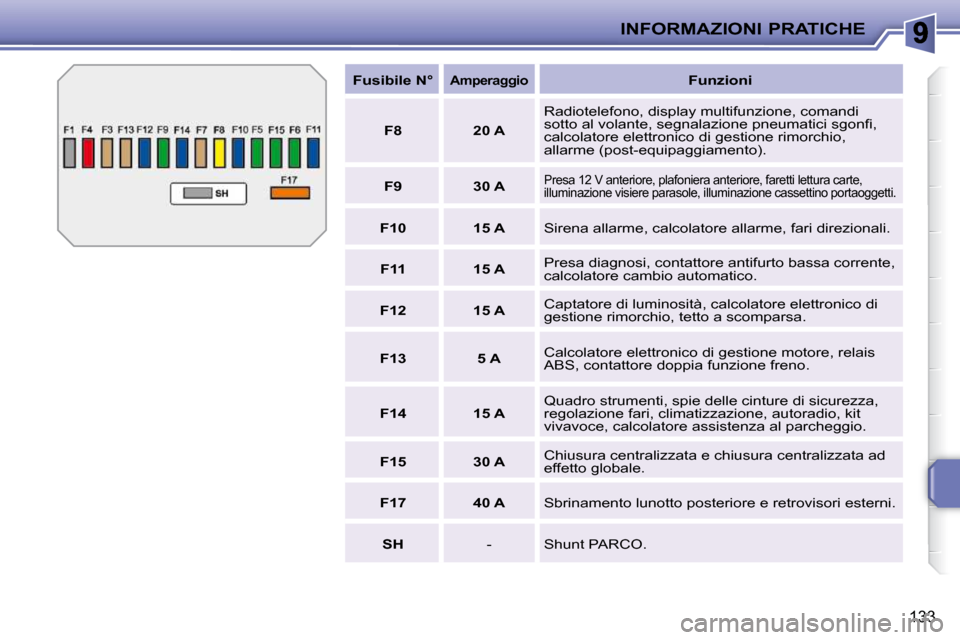

F8 20 A Radiotelefono, display multifunzione, comandi
sotto al volante, segnalazione pneumatici sgonfi ,
calcolatore elettronico di gestione rimorchio,
allarme (post-equipaggiamento).

F9 30 A
Presa 12 V anteriore, plafoniera anteriore, farett i lettura carte,
illuminazione visiere parasole, illuminazione casse ttino portaoggetti.

F10 15 A Sirena allarme, calcolatore allarme, fari direzionali.

F11 15 A Presa diagnosi, contattore antifurto bassa corrente,
calcolatore cambio automatico.

F12 15 A Captatore di luminosità, calcolatore elettronico di
gestione rimorchio, tetto a scomparsa.

F13 5 A Calcolatore elettronico di gestione motore, relais
ABS, contattore doppia funzione freno.

F14 15 A Quadro strumenti, spie delle cinture di sicurezza,
regolazione fari, climatizzazione, autoradio, kit
vivavoce, calcolatore assistenza al parcheggio.

F15 30 A Chiusura centralizzata e chiusura centralizzata ad
effetto globale.

F17 40 A Sbrinamento lunotto posteriore e retrovisori esterni.

SH - Shunt PARCO.

INFORMAZIONI PRATICHE
134
Fusibili nel vano motore
La scatola dei fusibili si trova nel vano mo-
tore, accanto alla batteria (lato sinistro).
Accesso ai fusibili

 Sganciare il coperchio.

 Sostituire il fusibile (vedi relativo pa-
ragrafo).

 Dopo l'intervento, richiudere accu-
ratamente il coperchio, per garantire
la tenuta ermetica della scatola dei
fusibili. Tabella dei fusibili

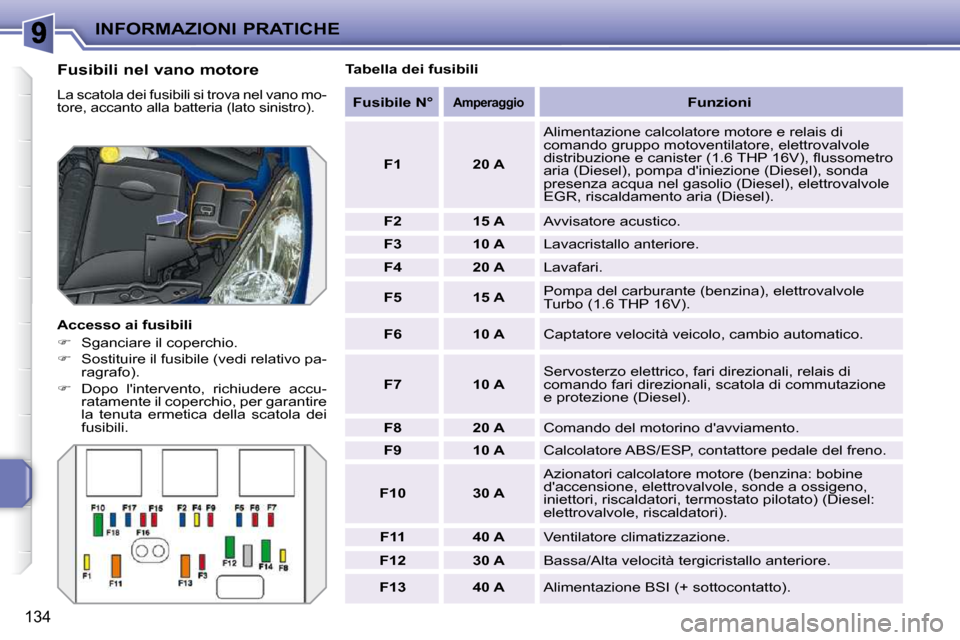

Fusibile N°

Amperaggio
Funzioni

F1 20 A Alimentazione calcolatore motore e relais di
comando gruppo motoventilatore, elettrovalvole
distribuzione e canister (1.6 THP 16V), fl ussometro
aria (Diesel), pompa d'iniezione (Diesel), sonda
presenza acqua nel gasolio (Diesel), elettrovalvole
EGR, riscaldamento aria (Diesel).

F2 15 A Avvisatore acustico.

F3 10 A Lavacristallo anteriore.

F4 20 A Lavafari.

F5 15 A Pompa del carburante (benzina), elettrovalvole
Turbo (1.6 THP 16V).

F6 10 A Captatore velocità veicolo, cambio automatico.

F7 10 A Servosterzo elettrico, fari direzionali, relais di
comando fari direzionali, scatola di commutazione
e protezione (Diesel).

F8 20 A Comando del motorino d'avviamento.

F9 10 A Calcolatore ABS/ESP, contattore pedale del freno.

F10 30 A Azionatori calcolatore motore (benzina: bobine
d'accensione, elettrovalvole, sonde a ossigeno,
iniettori, riscaldatori, termostato pilotato) (Diesel:
elettrovalvole, riscaldatori).

F11 40 A Ventilatore climatizzazione.

F12 30 A Bassa/Alta velocità tergicristallo anteriore.

F13 40 A Alimentazione BSI (+ sottocontatto).
