2010 Peugeot 207 CC Manuale del proprietario (in Italian)

INFORMAZIONI PRATICHE
135

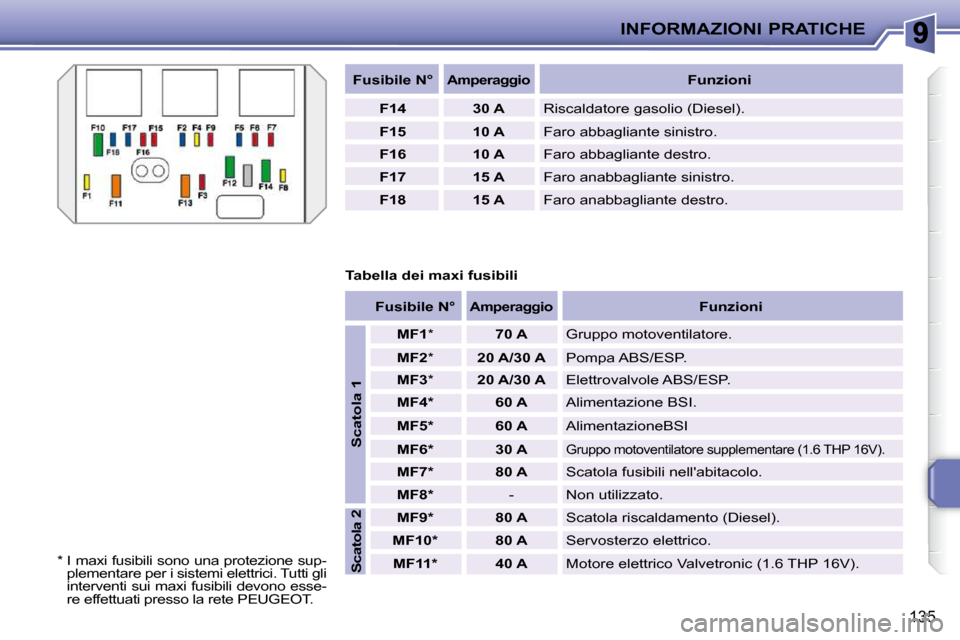

Fusibile N°
Amperaggio
Funzioni

F14 30 A Riscaldatore gasolio (Diesel).

F15 10 A Faro abbagliante sinistro.

F16 10 A Faro abbagliante destro.

F17 15 A Faro anabbagliante sinistro.

F18 15 A Faro anabbagliante destro.
Tabella dei maxi fusibili
* I maxi fusibili sono una protezione sup- plementare per i sistemi elettrici. Tutti gli
interventi sui maxi fusibili devono esse-
re effettuati presso la rete PEUGEOT.

Fusibile N°
Amperaggio
Funzioni
Scatola 1

MF1 * 70 A Gruppo motoventilatore.

MF2 * 20 A/30 A Pompa ABS/ESP.

MF3 * 20 A/30 A Elettrovalvole ABS/ESP.
MF4 *
60 A Alimentazione BSI.
MF5 *
60 A AlimentazioneBSI
MF6 *
30 A
Gruppo motoventilatore supplementare (1.6 THP 16V) .
MF7 *
80 A Scatola fusibili nell'abitacolo.
MF8 * - Non utilizzato.
Scatola 2
MF9 *
80 A Scatola riscaldamento (Diesel).
MF10 *
80 A Servosterzo elettrico.
MF11 *
40 A Motore elettrico Valvetronic (1.6 THP 16V).

INFORMAZIONI PRATICHE
136

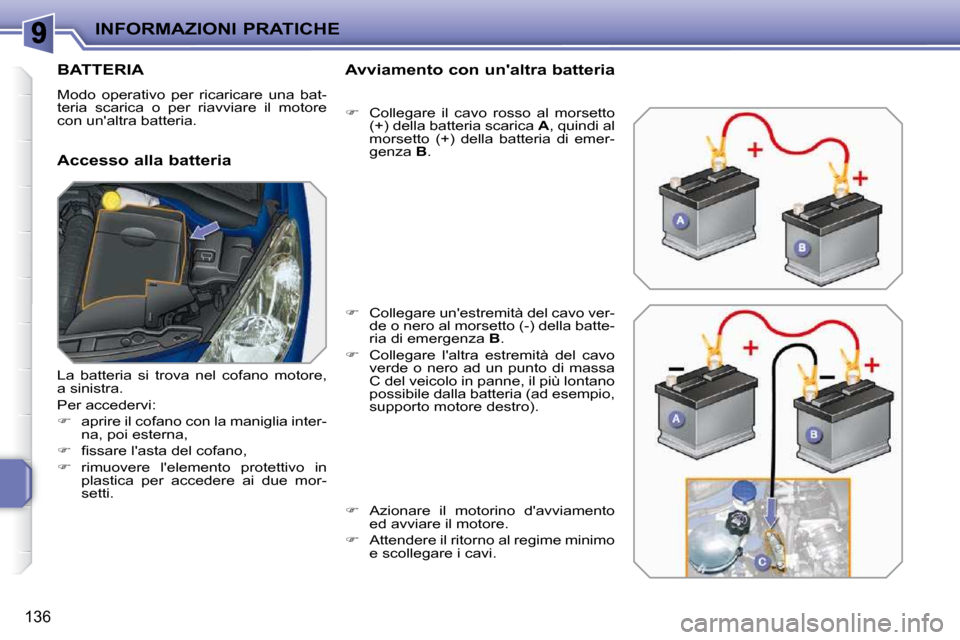

BATTERIA
Modo operativo per ricaricare una bat-
teria scarica o per riavviare il motore
con un'altra batteria.
Accesso alla batteria Avviamento con un'altra batteria

 Collegare il cavo rosso al morsetto
(+) della batteria scarica A , quindi al
morsetto (+) della batteria di emer-
genza B .

 Collegare un'estremità del cavo ver-
de o nero al morsetto (-) della batte-
ria di emergenza B .

 Collegare l'altra estremità del cavo
verde o nero ad un punto di massa
C del veicolo in panne, il più lontano
possibile dalla batteria (ad esempio,
supporto motore destro).

 Azionare il motorino d'avviamento
ed avviare il motore.

 Attendere il ritorno al regime minimo
e scollegare i cavi.
La batteria si trova nel cofano motore,
a sinistra.
Per accedervi:

 aprire il cofano con la maniglia inter-
na, poi esterna,

 fi ssare l'asta del cofano,

 rimuovere l'elemento protettivo in
plastica per accedere ai due mor-
setti.

!
i
INFORMAZIONI PRATICHE
137
Non scollegare i morsetti quando il
motore è avviato.
Non ricaricare le batterie senza
aver scollegato i morsetti.
Le batterie contengono sostanze
nocive come l'acido solforico e il
piombo. Devono essere smaltite
secondo le prescrizioni di legge e
non devono in alcun caso essere
gettate con i rifi uti domestici.
Consegnare le pile e le batterie
scariche ad un punto di raccolta
specializzato.

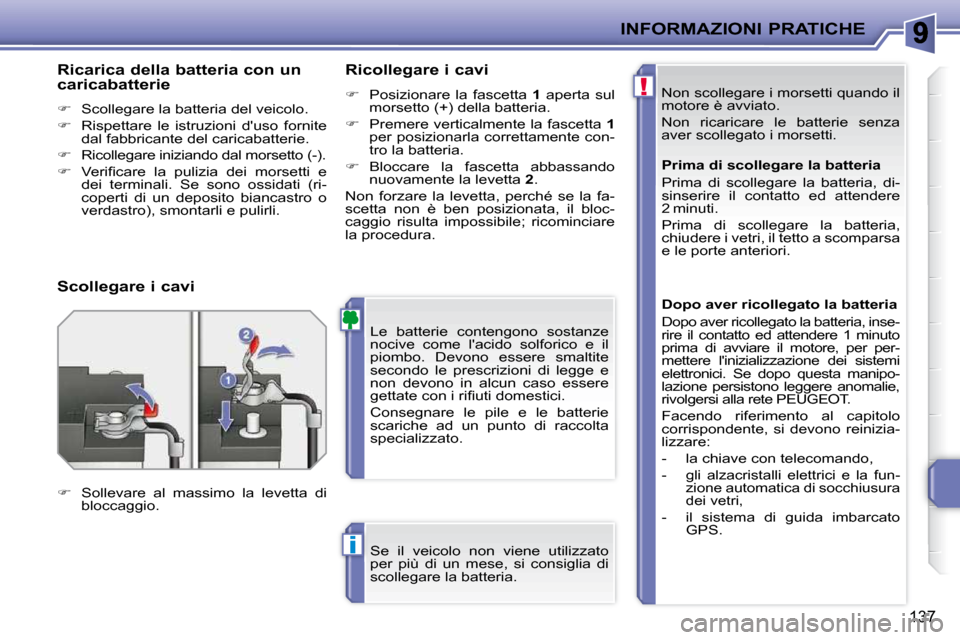

Ricarica della batteria con un
caricabatterie

 Scollegare la batteria del veicolo.

 Rispettare le istruzioni d'uso fornite
dal fabbricante del caricabatterie.

 Ricollegare iniziando dal morsetto (-).

 Verifi care la pulizia dei morsetti e
dei terminali. Se sono ossidati (ri-
coperti di un deposito biancastro o
verdastro), smontarli e pulirli.
Se il veicolo non viene utilizzato
per più di un mese, si consiglia di
scollegare la batteria. Prima di scollegare la batteria
Prima di scollegare la batteria, di-
sinserire il contatto ed attendere
2 minuti.
Prima di scollegare la batteria,
chiudere i vetri, il tetto a scomparsa
e le porte anteriori.
Dopo aver ricollegato la batteria
Dopo aver ricollegato la batteria, inse-
rire il contatto ed attendere 1 minuto
prima di avviare il motore, per per-
mettere l'inizializzazione dei sistemi
elettronici. Se dopo questa manipo-
lazione persistono leggere anomalie,
rivolgersi alla rete PEUGEOT.
Facendo riferimento al capitolo
corrispondente, si devono reinizia-
lizzare:
- la chiave con telecomando,
-
gli alzacristalli elettrici e la fun-
zione automatica di socchiusura
dei vetri,
- il sistema di guida imbarcato
GPS.
Scollegare i cavi
Ricollegare i cavi

 Posizionare la fascetta 1 aperta sul
morsetto (+) della batteria.

 Premere verticalmente la fascetta 1
per posizionarla correttamente con-
tro la batteria.

 Bloccare la fascetta abbassando
nuovamente la levetta 2 .
Non forzare la levetta, perché se la fa-
scetta non è ben posizionata, il bloc-
caggio risulta impossibile; ricominciare
la procedura.

 Sollevare al massimo la levetta di
bloccaggio.

!
i
INFORMAZIONI PRATICHE
138
Se la batteria è scarica, il motore
non può essere avviato (vedi relati-
vo paragrafo).
Se si è iniziata una manovra del
tetto questa verrà terminata, ma
non si potrà dare inizio ad un nuo-
vo ciclo.

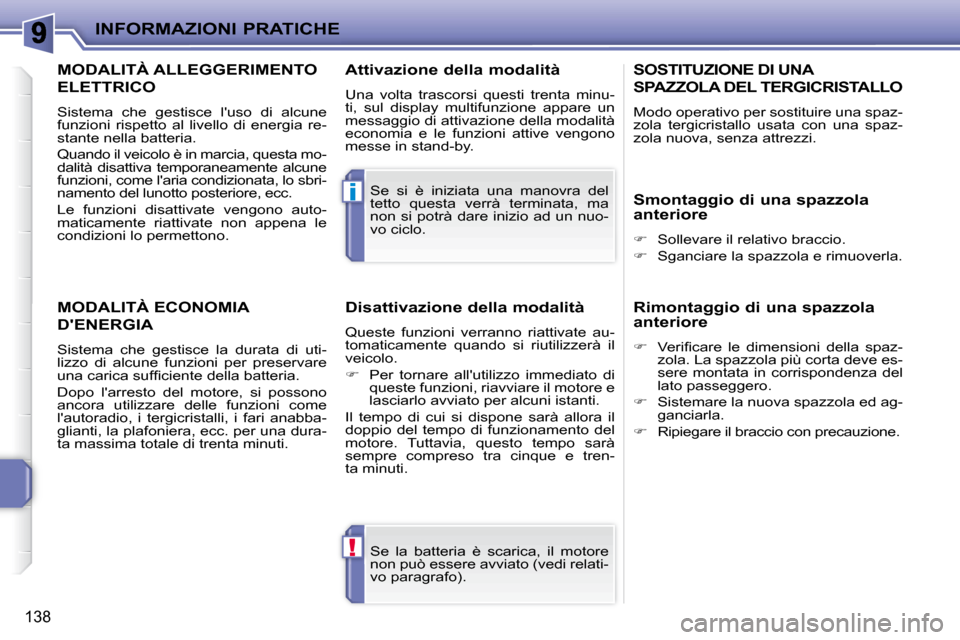

MODALITÀ ECONOMIA
D'ENERGIA
Sistema che gestisce la durata di uti-
lizzo di alcune funzioni per preservare
una carica suffi ciente della batteria.
Dopo l'arresto del motore, si possono
ancora utilizzare delle funzioni come
l'autoradio, i tergicristalli, i fari anabba-
glianti, la plafoniera, ecc. per una dura-
ta massima totale di trenta minuti.
Disattivazione della modalità
Queste funzioni verranno riattivate au-
tomaticamente quando si riutilizzerà il
veicolo.

 Per tornare all'utilizzo immediato di
queste funzioni, riavviare il motore e
lasciarlo avviato per alcuni istanti.
Il tempo di cui si dispone sarà allora il
doppio del tempo di funzionamento del
motore. Tuttavia, questo tempo sarà
sempre compreso tra cinque e tren-
ta minuti.
Attivazione della modalità
Una volta trascorsi questi trenta minu-
ti, sul display multifunzione appare un
messaggio di attivazione della modalità
economia e le funzioni attive vengono
messe in stand-by.
SOSTITUZIONE DI UNA
SPAZZOLA DEL TERGICRISTALLO
Modo operativo per sostituire una spaz-
zola tergicristallo usata con una spaz-
zola nuova, senza attrezzi.
Smontaggio di una spazzola
anteriore

 Sollevare il relativo braccio.

 Sganciare la spazzola e rimuoverla.
Rimontaggio di una spazzola
anteriore

 Verifi care le dimensioni della spaz-
zola. La spazzola più corta deve es-
sere montata in corrispondenza del
lato passeggero.

 Sistemare la nuova spazzola ed ag-
ganciarla.

 Ripiegare il braccio con precauzione.
MODALITÀ ALLEGGERIMENTO
ELETTRICO
Sistema che gestisce l'uso di alcune
funzioni rispetto al livello di energia re-
stante nella batteria.
Quando il veicolo è in marcia, questa mo-
dalità disattiva temporaneamente alcune
funzioni, come l'aria condizionata, lo sbri-
namento del lunotto posteriore, ecc.
Le funzioni disattivate vengono auto-
maticamente riattivate non appena le
condizioni lo permettono.

!i
INFORMAZIONI PRATICHE
139

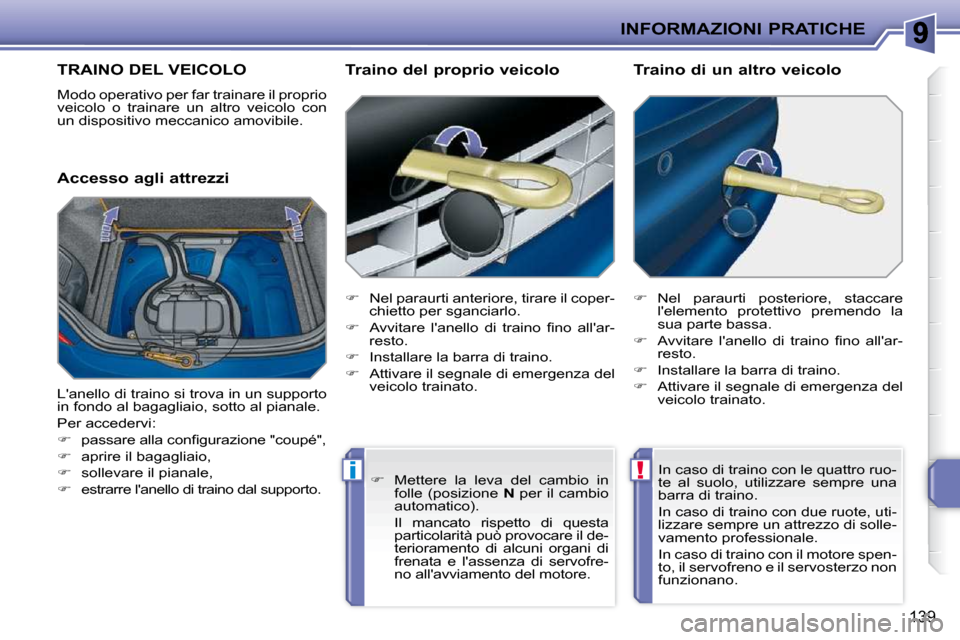

TRAINO DEL VEICOLO
Modo operativo per far trainare il proprio
veicolo o trainare un altro veicolo con
un dispositivo meccanico amovibile.
Accesso agli attrezzi Traino del proprio veicolo

 Nel paraurti anteriore, tirare il coper-
chietto per sganciarlo.

 Avvitare l'anello di traino fi no all'ar-
resto.

 Installare la barra di traino.

 Attivare il segnale di emergenza del
veicolo trainato.
 Nel paraurti posteriore, staccare
l'elemento protettivo premendo la
sua parte bassa.

 Avvitare l'anello di traino fi no all'ar-
resto.

 Installare la barra di traino.

 Attivare il segnale di emergenza del
veicolo trainato.
Traino di un altro veicolo
L'anello di traino si trova in un supporto
in fondo al bagagliaio, sotto al pianale.
Per accedervi:

 passare alla confi gurazione "coupé",

 aprire il bagagliaio,

 sollevare il pianale,

 estrarre l'anello di traino dal supporto. In caso di traino con le quattro ruo-
te al suolo, utilizzare sempre una
barra di traino.
In caso di traino con due ruote, uti-
lizzare sempre un attrezzo di solle-
vamento professionale.
In caso di traino con il motore spen-
to, il servofreno e il servosterzo non
funzionano.

 Mettere la leva del cambio in
folle (posizione N per il cambio
automatico).
Il mancato rispetto di questa particolarità può provocare il de-
terioramento di alcuni organi di
frenata e l'assenza di servofre-
no all'avviamento del motore.

i
i
INFORMAZIONI PRATICHE
140

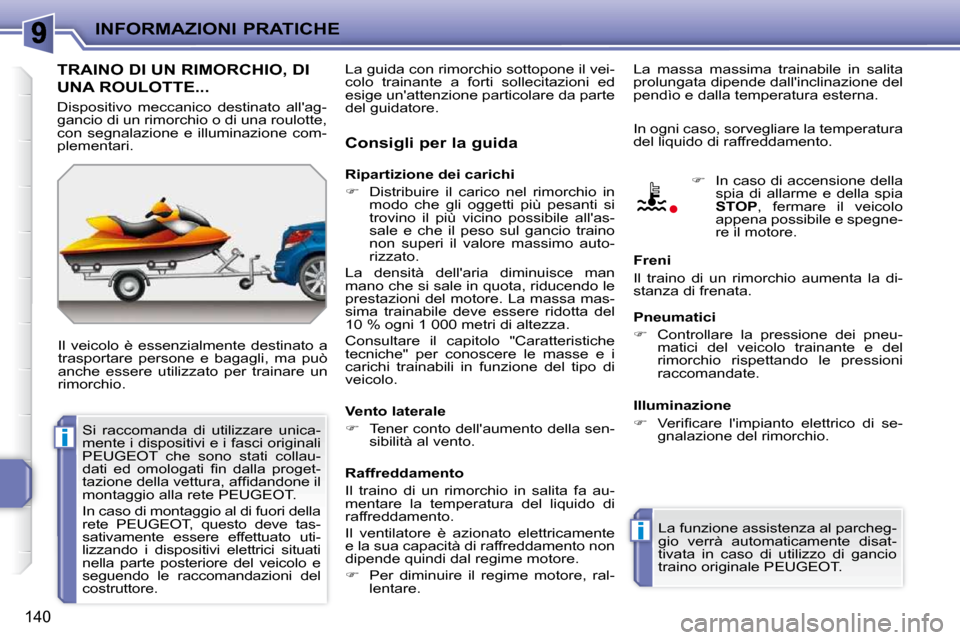

TRAINO DI UN RIMORCHIO, DI
UNA ROULOTTE...
Il veicolo è essenzialmente destinato a
trasportare persone e bagagli, ma può
anche essere utilizzato per trainare un
rimorchio. La guida con rimorchio sottopone il vei-
colo trainante a forti sollecitazioni ed
esige un'attenzione particolare da parte
del guidatore.
La massa massima trainabile in salita
prolungata dipende dall'inclinazione del
pendìo e dalla temperatura esterna.
Ripartizione dei carichi

 Distribuire il carico nel rimorchio in
modo che gli oggetti più pesanti si
trovino il più vicino possibile all'as-
sale e che il peso sul gancio traino
non superi il valore massimo auto-
rizzato.
La densità dell'aria diminuisce man
mano che si sale in quota, riducendo le
prestazioni del motore. La massa mas-
sima trainabile deve essere ridotta del
10 % ogni 1 000 metri di altezza.
Consultare il capitolo "Caratteristiche
tecniche" per conoscere le masse e i
carichi trainabili in funzione del tipo di
veicolo.
Vento laterale

 Tener conto dell'aumento della sen-
sibilità al vento.
 In caso di accensione della
spia di allarme e della spia

STOP , fermare il veicolo
appena possibile e spegne-
re il motore.
Freni
Il traino di un rimorchio aumenta la di-
stanza di frenata.
Pneumatici

 Controllare la pressione dei pneu-
matici del veicolo trainante e del
rimorchio rispettando le pressioni
raccomandate.
La funzione assistenza al parcheg-
gio verrà automaticamente disat-
tivata in caso di utilizzo di gancio
traino originale PEUGEOT.
In ogni caso, sorvegliare la temperatura
del liquido di raffreddamento.
Dispositivo meccanico destinato all'ag-
gancio di un rimorchio o di una roulotte,
con segnalazione e illuminazione com-
plementari.
Si raccomanda di utilizzare unica-
mente i dispositivi e i fasci originali
PEUGEOT che sono stati collau-
dati ed omologati fi n dalla proget-
tazione della vettura, affi dandone il
montaggio alla rete PEUGEOT.
In caso di montaggio al di fuori della
rete PEUGEOT, questo deve tas-
sativamente essere effettuato uti-
lizzando i dispositivi elettrici situati
nella parte posteriore del veicolo e
seguendo le raccomandazioni del
costruttore. Consigli per la guida
Raffreddamento
Il traino di un rimorchio in salita fa au-
mentare la temperatura del liquido di
raffreddamento.
Il ventilatore è azionato elettricamente
e la sua capacità di raffreddamento non
dipende quindi dal regime motore.

 Per diminuire il regime motore, ral-
lentare. Illuminazione

 Verifi care l'impianto elettrico di se-
gnalazione del rimorchio.

!
INFORMAZIONI PRATICHE
141

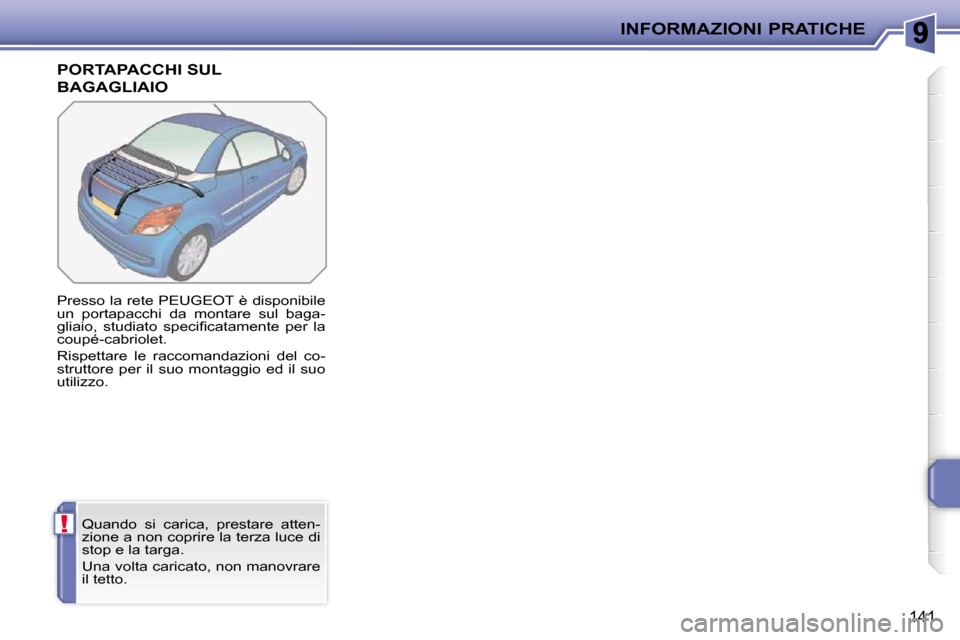

PORTAPACCHI SUL
BAGAGLIAIO
Presso la rete PEUGEOT è disponibile
un portapacchi da montare sul baga-
gliaio, studiato specifi catamente per la
coupé-cabriolet.
Rispettare le raccomandazioni del co-
struttore per il suo montaggio ed il suo
utilizzo. Quando si carica, prestare atten-
zione a non coprire la terza luce di
stop e la targa.
Una volta caricato, non manovrare
il tetto.

!
i
INFORMAZIONI PRATICHE
142

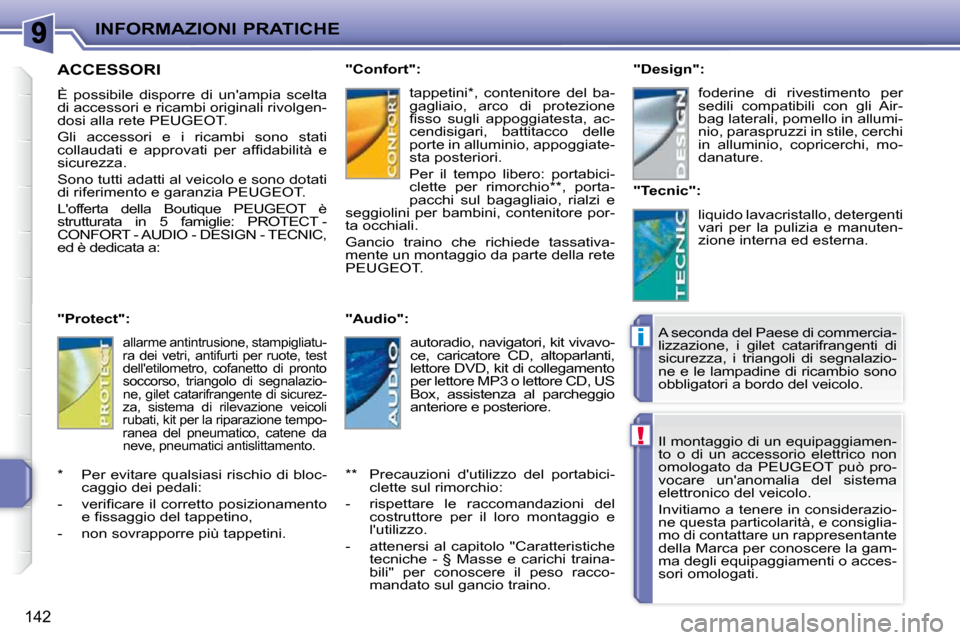

Il montaggio di un equipaggiamen-
to o di un accessorio elettrico non
omologato da PEUGEOT può pro-
vocare un'anomalia del sistema
elettronico del veicolo.
Invitiamo a tenere in considerazio-
ne questa particolarità, e consiglia-
mo di contattare un rappresentante
della Marca per conoscere la gam-
ma degli equipaggiamenti o acces-
sori omologati.
ACCESSORI
È possibile disporre di un'ampia scelta
di accessori e ricambi originali rivolgen-
dosi alla rete PEUGEOT.
Gli accessori e i ricambi sono stati
collaudati e approvati per affi dabilità e
sicurezza.
Sono tutti adatti al veicolo e sono dotati
di riferimento e garanzia PEUGEOT.
L'offerta della Boutique PEUGEOT è
strutturata in 5 famiglie: PROTECT -
CONFORT - AUDIO - DESIGN - TECNIC,
ed è dedicata a:
"Protect":
allarme antintrusione, stampigliatu-
ra dei vetri, antifurti per ruote, test
dell'etilometro, cofanetto di pronto
soccorso, triangolo di segnalazio-
ne, gilet catarifrangente di sicurez-
za, sistema di rilevazione veicoli
rubati, kit per la riparazione tempo-
ranea del pneumatico, catene da
neve, pneumatici antislittamento.
"Confort": tappetini * , contenitore del ba-
gagliaio, arco di protezione
fi sso sugli appoggiatesta, ac-
cendisigari, battitacco delle
porte in alluminio, appoggiate-
sta posteriori.
Per il tempo libero: portabici-
clette per rimorchio ** , porta-
pacchi sul bagagliaio, rialzi e
seggiolini per bambini, contenitore por-
ta occhiali.
Gancio traino che richiede tassativa-
mente un montaggio da parte della rete
PEUGEOT.
"Audio":
autoradio, navigatori, kit vivavo-
ce, caricatore CD, altoparlanti,
lettore DVD, kit di collegamento
per lettore MP3 o lettore CD, US
Box, assistenza al parcheggio
anteriore e posteriore. "Design":
foderine di rivestimento per
sedili compatibili con gli Air-
bag laterali, pomello in allumi-
nio, paraspruzzi in stile, cerchi
in alluminio, copricerchi, mo-
danature.
"Tecnic": liquido lavacristallo, detergenti
vari per la pulizia e manuten-
zione interna ed esterna.
* Per evitare qualsiasi rischio di bloc- caggio dei pedali:
- verifi care il corretto posizionamento e fi ssaggio del tappetino,
- non sovrapporre più tappetini. A seconda del Paese di commercia-
lizzazione, i gilet catarifrangenti di
sicurezza, i triangoli di segnalazio-
ne e le lampadine di ricambio sono
obbligatori a bordo del veicolo.
** Precauzioni d'utilizzo del portabici- clette sul rimorchio:
- rispettare le raccomandazioni del costruttore per il loro montaggio e
l'utilizzo.
- attenersi al capitolo "Caratteristiche tecniche - § Masse e carichi traina-
bili" per conoscere il peso racco-
mandato sul gancio traino.
