i

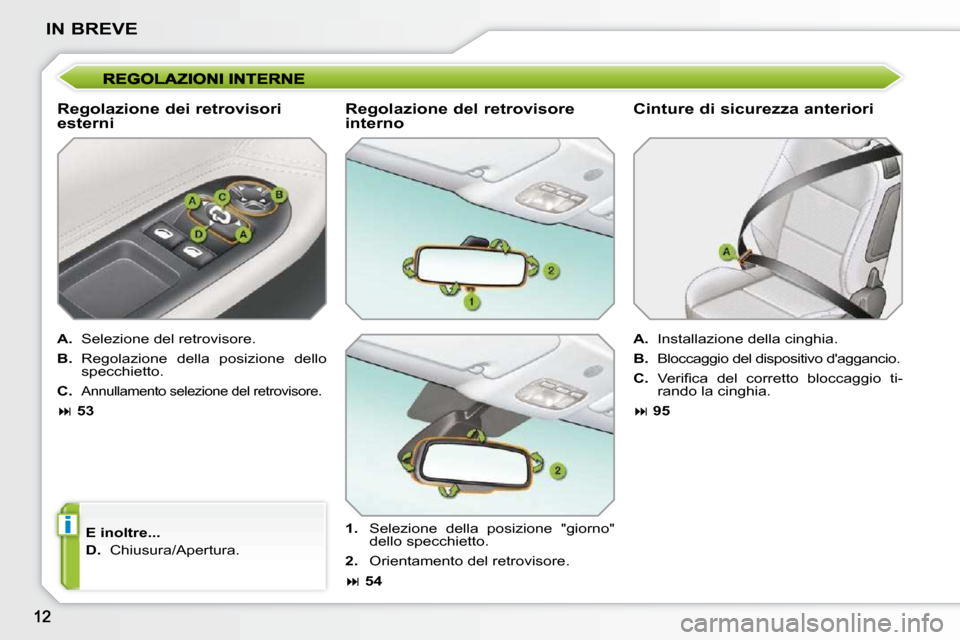

IN BREVE
Regolazione dei retrovisori
esterni

A. Selezione del retrovisore.

B. Regolazione della posizione dello
specchietto.

C.
Annullamento selezione del retrovisore.

 53
E inoltre...

D. Chiusura/Apertura. Regolazione del retrovisore
interno

1. Selezione della posizione "giorno"
dello specchietto.

2. Orientamento del retrovisore.

 54 Cinture di sicurezza anteriori

A. Installazione della cinghia.

B. Bloccaggio del dispositivo d'aggancio.

C. Verifi ca del corretto bloccaggio ti-
rando la cinghia.

 95

i
IN BREVE

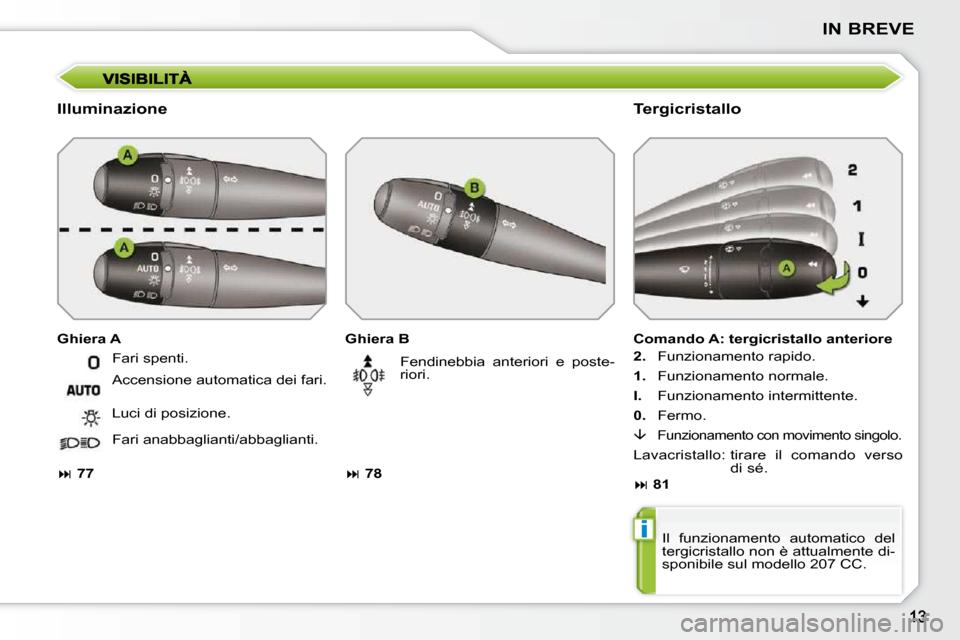

Illuminazione Tergicristallo
Ghiera B

 78 Fendinebbia anteriori e poste-
riori.
Ghiera A
Comando A: tergicristallo anteriore

2. Funzionamento rapido.

1. Funzionamento normale.

I. Funzionamento intermittente.

0. Fermo.


Funzionamento con movimento singolo.
Lavacristallo: tirare il comando verso di sé.

 81
Fari spenti.
Accensione automatica dei fari.
Luci di posizione.
Fari anabbaglianti/abbaglianti.

 77
Il funzionamento automatico del
tergicristallo non è attualmente di-
sponibile sul modello 207 CC.

–

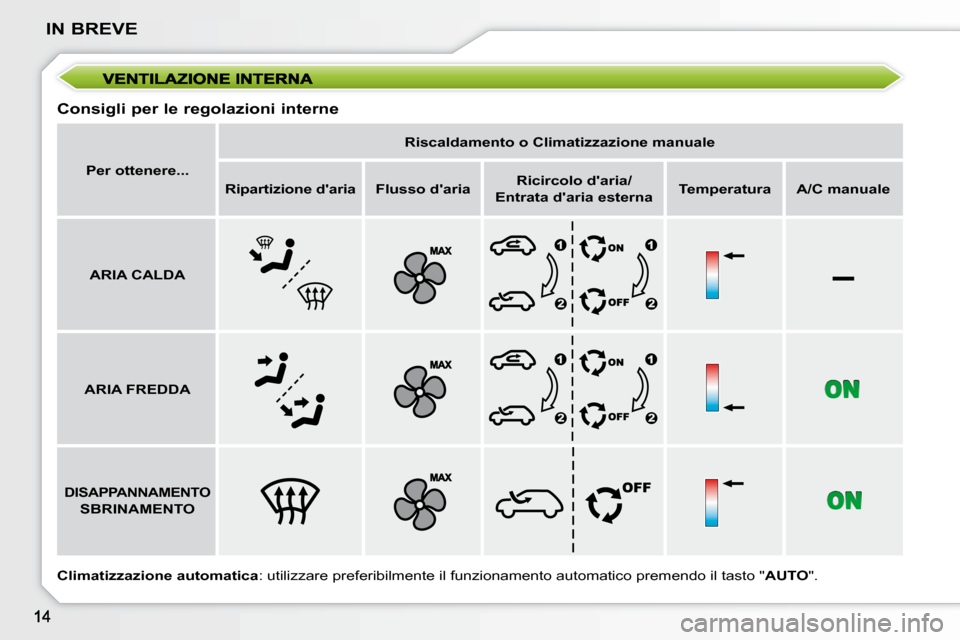

IN BREVE
Consigli per le regolazioni interne

Climatizzazione automatica : utilizzare preferibilmente il funzionamento automatico prem endo il tasto " AUTO ".

Per ottenere...
Riscaldamento o Climatizzazione manuale

Ripartizione d'aria Flusso d'aria
Ricircolo d'aria/

Entrata d'aria esterna
Temperatura A/C manuale

ARIA CALDA


ARIA FREDDA

DISAPPANNAMENTO

SBRINAMENTO

IN BREVE

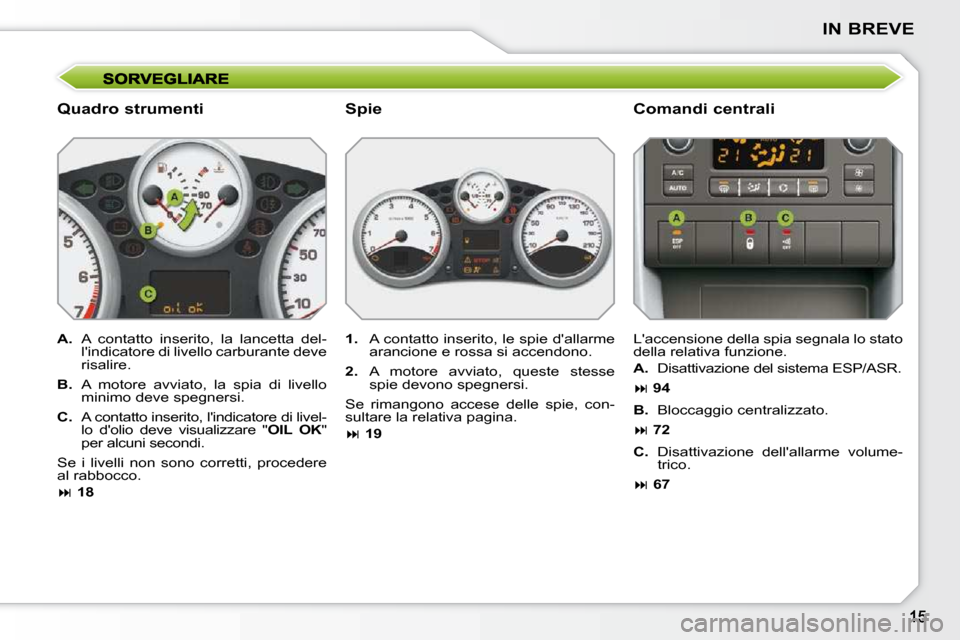

Quadro strumenti Comandi centrali

A. A contatto inserito, la lancetta del-
l'indicatore di livello carburante deve
risalire.

B. A motore avviato, la spia di livello
minimo deve spegnersi.

C. A contatto inserito, l'indicatore di livel-
lo d'olio deve visualizzare " OIL OK "
per alcuni secondi.
Se i livelli non sono corretti, procedere
al rabbocco.

 18 L'accensione della spia segnala lo stato
della relativa funzione.

A. Disattivazione del sistema ESP/ASR.

 94

B. Bloccaggio centralizzato.

 72

C. Disattivazione dell'allarme volume-
trico.

 67

1. A contatto inserito, le spie d'allarme
arancione e rossa si accendono.

2. A motore avviato, queste stesse
spie devono spegnersi.
Se rimangono accese delle spie, con-
sultare la relativa pagina.

 19
Spie

!
IN BREVE

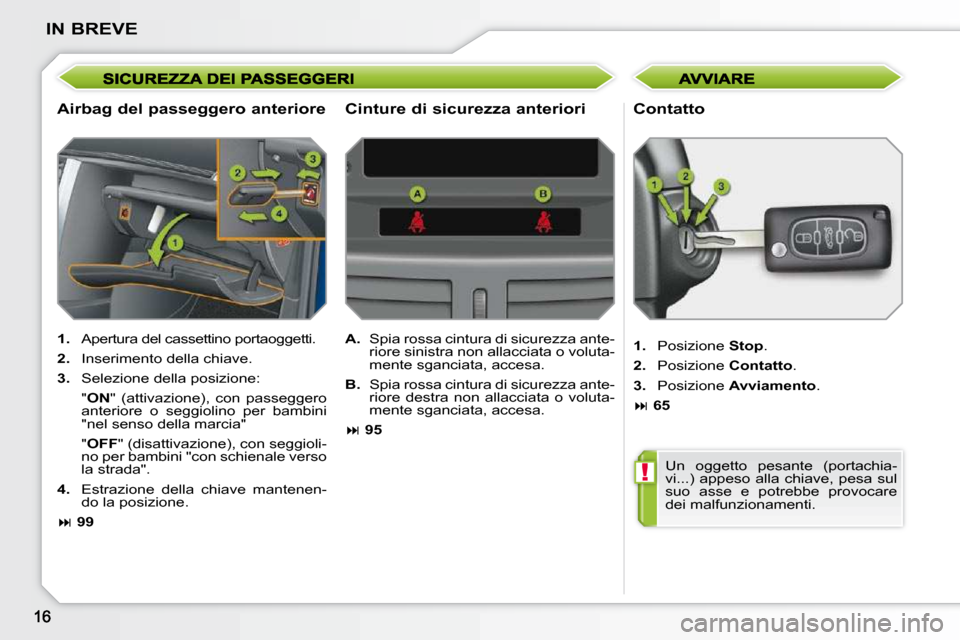

Airbag del passeggero anteriore Contatto

1. Apertura del cassettino portaoggetti.

2. Inserimento della chiave.

3. Selezione della posizione:
" ON " (attivazione), con passeggero
anteriore o seggiolino per bambini
"nel senso della marcia"
" OFF " (disattivazione), con seggioli-
no per bambini "con schienale verso
la strada".

4. Estrazione della chiave mantenen-
do la posizione.

 99
1. Posizione Stop .

2. Posizione Contatto .

3. Posizione Avviamento .

 65

A. Spia rossa cintura di sicurezza ante-
riore sinistra non allacciata o voluta-
mente sganciata, accesa.

B. Spia rossa cintura di sicurezza ante-
riore destra non allacciata o voluta-
mente sganciata, accesa.

 95
Cinture di sicurezza anteriori
Un oggetto pesante (portachia-
vi...) appeso alla chiave, pesa sul
suo asse e potrebbe provocare
dei malfunzionamenti.

IN BREVE

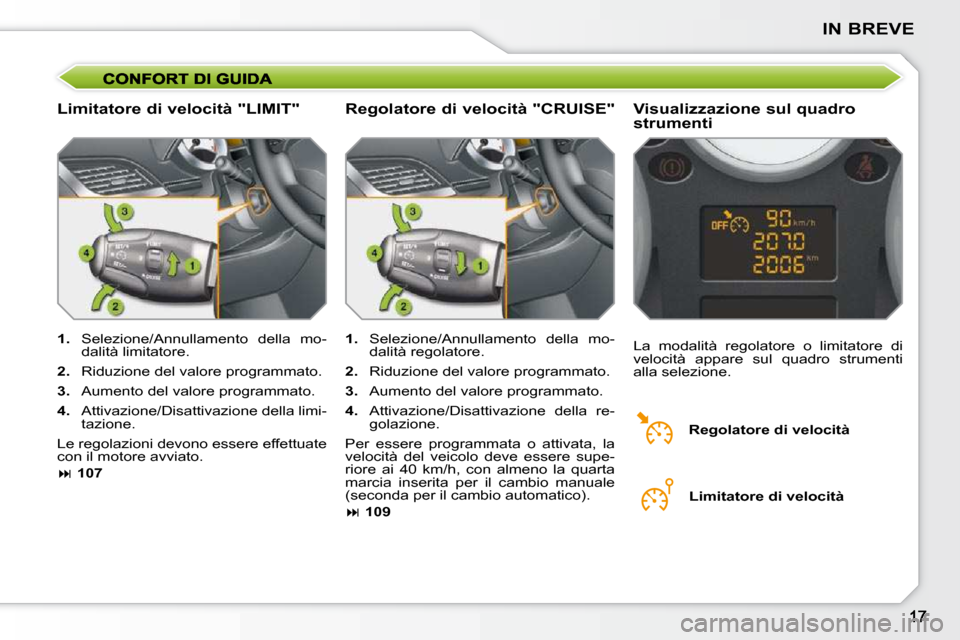

Limitatore di velocità "LIMIT" Visualizzazione sul quadro
strumenti

1. Selezione/Annullamento della mo-
dalità limitatore.

2. Riduzione del valore programmato.

3. Aumento del valore programmato.

4. Attivazione/Disattivazione della limi-
tazione.
Le regolazioni devono essere effettuate
con il motore avviato.

 107 La modalità regolatore o limitatore di
velocità appare sul quadro strumenti
alla selezione.

1. Selezione/Annullamento della mo-
dalità regolatore.

2. Riduzione del valore programmato.

3. Aumento del valore programmato.

4. Attivazione/Disattivazione della re-
golazione.
Per essere programmata o attivata, la
velocità del veicolo deve essere supe-
riore ai 40 km/h, con almeno la quarta
marcia inserita per il cambio manuale
(seconda per il cambio automatico).

 109
Regolatore di velocità "CRUISE"
Regolatore di velocità Limitatore di velocità

SPIE DI FUNZIONAMENTO
18

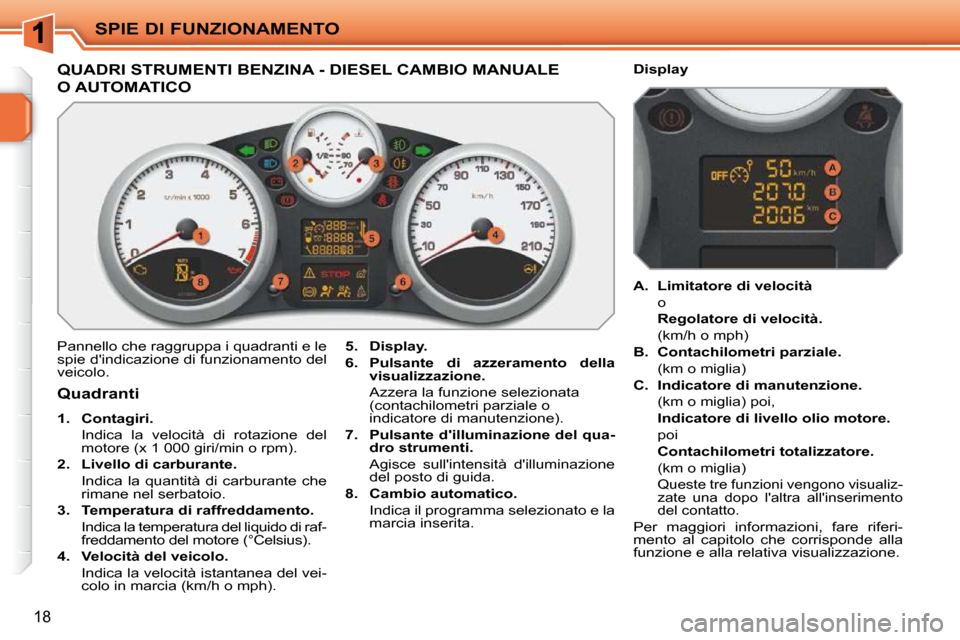

QUADRI STRUMENTI BENZINA - DIESEL CAMBIO MANUALE
O AUTOMATICO
Pannello che raggruppa i quadranti e le
spie d'indicazione di funzionamento del
veicolo.
5. Display.

6. Pulsante di azzeramento della
visualizzazione.
Azzera la funzione selezionata (contachilometri parziale o
indicatore di manutenzione).

7. Pulsante d'illuminazione del qua-
dro strumenti.
Agisce sull'intensità d'illuminazione del posto di guida.

8. Cambio automatico.
Indica il programma selezionato e la marcia inserita.
Quadranti

1. Contagiri.
Indica la velocità di rotazione del motore (x 1 000 giri/min o rpm).

2. Livello di carburante.
Indica la quantità di carburante che rimane nel serbatoio.

3. Temperatura di raffreddamento.
Indica la temperatura del liquido di raf- freddamento del motore (°Celsius).

4. Velocità del veicolo.
Indica la velocità istantanea del vei- colo in marcia (km/h o mph).
A. Limitatore di velocità
o
Regolatore di velocità.
(km/h o mph)

B. Contachilometri parziale.
(km o miglia)

C. Indicatore di manutenzione.
(km o miglia) poi,
Indicatore di livello olio motore.
poi
Contachilometri totalizzatore.
(km o miglia)

Queste tre funzioni vengono visualiz-
zate una dopo l'altra all'inserimento
del contatto.
Per maggiori informazioni, fare riferi-
mento al capitolo che corrisponde alla
funzione e alla relativa visualizzazione.
Display

!
SPIE DI FUNZIONAMENTO
19

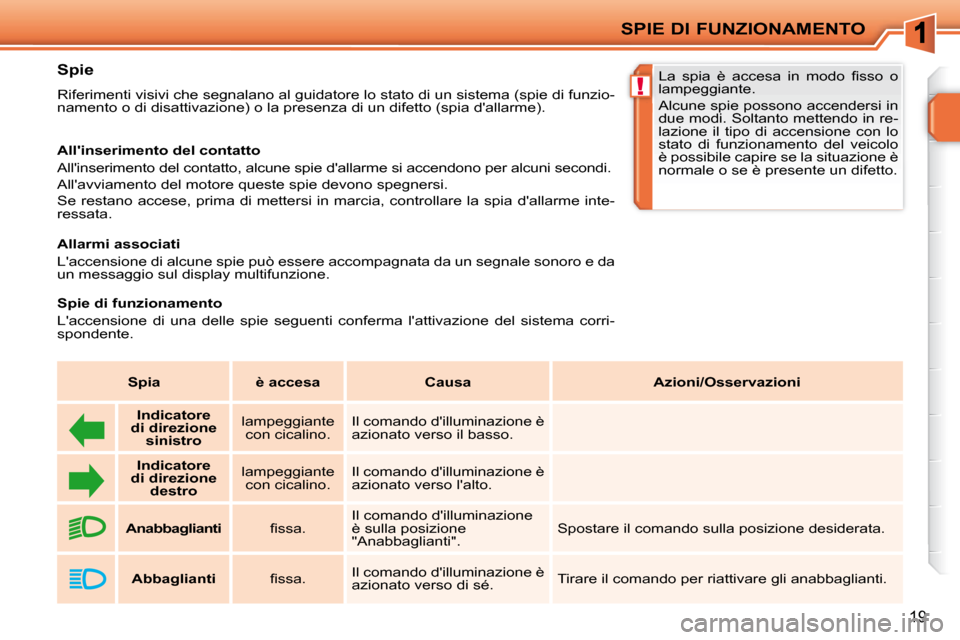

Spie
Riferimenti visivi che segnalano al guidatore lo stato di un sistema (spie di funzio-
namento o di disattivazione) o la presenza di un difetto (spi a d'allarme).
All'inserimento del contatto
All'inserimento del contatto, alcune spie d'allarm e si accendono per alcuni secondi.
All'avviamento del motore queste spie devono spegnersi.
Se restano accese, prima di mettersi in marcia, controllare la spia d'allarme inte-
ressata.
Allarmi associati
L'accensione di alcune spie può essere accompagnata da un segn ale sonoro e da
un messaggio sul display multifunzione. La spia è accesa in modo fi sso o
lampeggiante.
Alcune spie possono accendersi in
due modi. Soltanto mettendo in re-
lazione il tipo di accensione con lo
stato di funzionamento del veicolo
è possibile capire se la situazione è
normale o se è presente un difetto.
Spie di funzionamento
L'accensione di una delle spie seguenti conferma l'attivazio ne del sistema corri-
spondente.

Spia è accesa Causa Azioni/Osservazioni

Indicatore
di direzione sinistro lampeggiante
con cicalino. Il comando d'illuminazione è
azionato verso il basso.


Indicatore
di direzione destro lampeggiante
con cicalino. Il comando d'illuminazione è
azionato verso l'alto.


Anabbaglianti fi ssa. Il comando d'illuminazione
è sulla posizione
"Anabbaglianti". Spostare il comando sulla posizione desiderata.

Abbaglianti fi ssa. Il comando d'illuminazione è
azionato verso di sé. Tirare il comando per riattivare gli anabbaglianti.
