2010 Peugeot 207 CC Manuale del proprietario (in Italian)

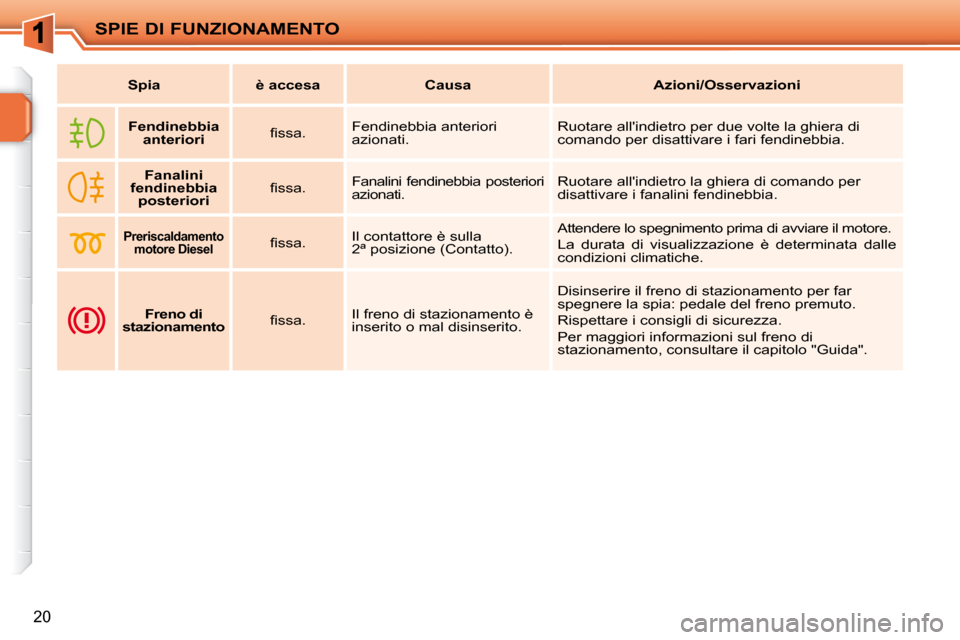

SPIE DI FUNZIONAMENTO
20

Spia è accesa Causa Azioni/Osservazioni

Fendinebbia
anteriori fi ssa. Fendinebbia anteriori
azionati. Ruotare all'indietro per due volte la ghiera di
comando per disattivare i fari fendinebbia.

Fanalini
fendinebbia posteriori fi ssa.
Fanalini fendinebbia posteriori
azionati. Ruotare all'indietro la ghiera di comando per
disattivare i fanalini fendinebbia.

Preriscaldamento
motore Diesel fi ssa. Il contattore è sulla
2ª posizione (Contatto). Attendere lo spegnimento prima di avviare il motor
e.
La durata di visualizzazione è determinata dalle
condizioni climatiche.

Freno di
stazionamento fi ssa. Il freno di stazionamento è
inserito o mal disinserito. Disinserire il freno di stazionamento per far
spegnere la spia: pedale del freno premuto.
Rispettare i consigli di sicurezza.
Per maggiori informazioni sul freno di
stazionamento, consultare il capitolo "Guida".

SPIE DI FUNZIONAMENTO
21
Spie di disattivazione
L'accensione di una delle spie seguenti conferma l'arresto volontario del sistema corrispondente.

Spia è accesa Causa Azioni/Osservazioni

S
istema
Airba
g,
lato

passeggero fi ssa. Il comando situato nel cas-
settino portaoggetti è sulla
posizione
"OFF".
L'Airbag frontale lato pas-
seggero è disattivato.
In questo caso, è possibile
collocare un seggiolino per
bambini "con le spalle verso
la strada". Portare il comando su
"
ON
" per attivare l'Airbag
frontale lato passeggero. In questo caso non col-
locare un seggiolino per bambini in posizione
schienale verso la strada.
Il sistema Airbag del passeggero si attiva
automaticamente all'avviamento del veicolo
(posizione " ON
" ).
ESP/ASR fi ssa. Il tasto, situato al
centro del cruscotto,
è attivato, e la relativa
spia è accesa.
L'ESP/ASR è disattivato.
ESP: controllo dinamico di
stabilità.
ASR: antipattinamento delle
ruote. Premere il tasto per attivare l'ESP/ASR. La
relativa spia si spegne.
A partire da 50 km orari circa, il sistema si riattiva
automaticamente.
Il sistema ESP/ASR viene automaticamente
attivato all'avviamento del veicolo.

!
SPIE DI FUNZIONAMENTO
22
Spie d'allarme
A motore avviato o con il veicolo in mar-
cia, l'accensione di una delle seguen-
ti spie indica un'anomalia che richiede
l'intervento del guidatore. Qualsiasi anomalia che provoca l'accensione di una spia d'all
arme deve
essere seguita da un'azione indicata nel messaggio che appare sul display
multifunzione.
In presenza di problemi rivolgersi alla rete PEUGEOT.

Spia è accesa Causa Azioni/Osservazioni
STOP fi ssa, abbinata
ad un'altra spia e
accompagnata da un segnale acustico. È riferita ai freni o alla
temperatura del liquido di
raffreddamento.
È indispensabile fermarsi nelle migliori condizioni
di sicurezza.
Parcheggiare, disinserire il contatto e rivolgersi
alla rete PEUGEOT.
Service
temporaneamente.
Sono presenti anomalie
poco importanti, che non
sono abbinate ad una
specifi ca spia. Identifi care l'anomalia consultando il messaggio
che appare sullo schermo, ad esempio:
- il livello dell'olio motore,
- il livello del liquido lavacristallo,
- la pila del telecomando,
- la saturazione del fi ltro antiparticolato
(Diesel).
Per le altre anomalie, rivolgersi alla rete
PEUGEOT.
fi ssa.
Sono presenti anomalie
importanti, che non sono
abbinate ad una specifi ca spia. Identifi care l'anomalia consultando il messaggio
che appare sullo schermo e rivolgersi
tassativamente alla rete PEUGEOT.


Freni fi ssa.
Notevole diminuzione del
livello nel circuito dei freni. Rabboccare con un liquido raccomandato da
PEUGEOT.
Se l'anomalia persiste, far verifi care il circuito
dalla rete PEUGEOT.
+ fi ssa, abbinata
alla spia ABS. Anomalia del ripartitore
elettronico di frenata (REF).
Far verifi care dalla rete PEUGEOT.

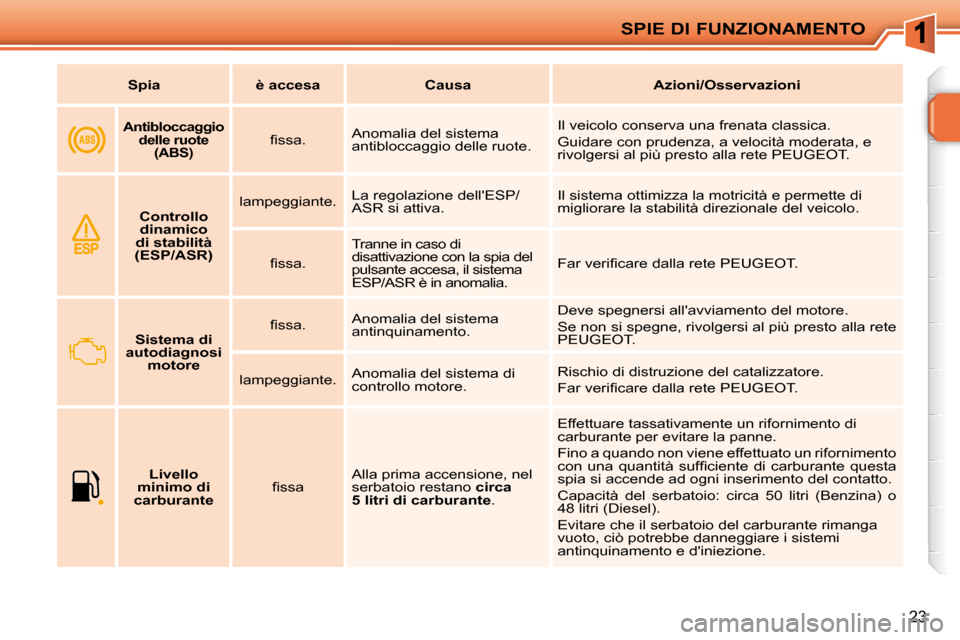

SPIE DI FUNZIONAMENTO
23

Spia è accesa Causa Azioni/Osservazioni

Antibloccaggio
delle ruote (ABS) fi ssa. Anomalia del sistema
antibloccaggio delle ruote. Il veicolo conserva una frenata classica.
Guidare con prudenza, a velocità moderata, e
rivolgersi al più presto alla rete PEUGEOT.


Controllo
dinamico
di stabilità
(ESP/ASR) lampeggiante.
La regolazione dell'ESP/
ASR si attiva. Il sistema ottimizza la motricità e permette di
migliorare la stabilità direzionale del veicolo.
fi ssa. Tranne in caso di
disattivazione con la spia del
pulsante accesa, il sistema
ESP/ASR è in anomalia. Far verifi care dalla rete PEUGEOT.

Sistema di
autodiagnosi motore fi ssa.
Anomalia del sistema
antinquinamento. Deve spegnersi all'avviamento del motore.
Se non si spegne, rivolgersi al più presto alla rete
PEUGEOT.
lampeggiante. Anomalia del sistema di
controllo motore. Rischio di distruzione del catalizzatore.
Far verifi care dalla rete PEUGEOT.

Livello
minimo di
carburante fi ssa Alla prima accensione, nel
serbatoio restano
circa
5 litri di carburante . Effettuare tassativamente un rifornimento di
carburante per evitare la panne.
Fino a quando non viene effettuato un rifornimento
con una quantità suffi ciente di carburante questa
spia si accende ad ogni inserimento del contatto.
Capacità del serbatoio: circa 50 litri (Benzina) o
48 litri (Diesel).
Evitare che il serbatoio del carburante rimanga
vuoto, ciò potrebbe danneggiare i sistemi
antinquinamento e d'iniezione.

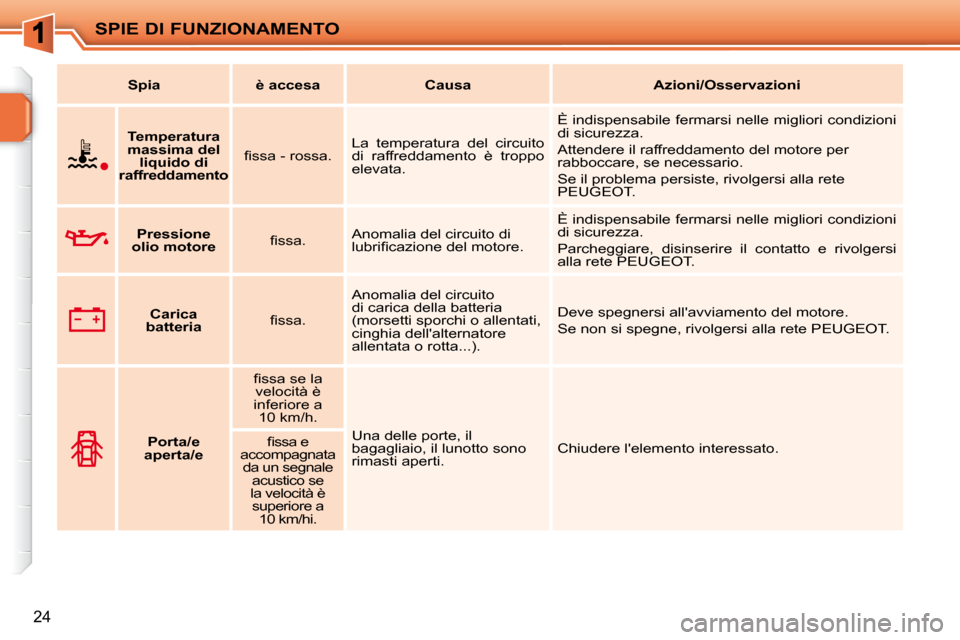

SPIE DI FUNZIONAMENTO
24

Spia è accesa Causa Azioni/Osservazioni


Temperatura
massima del liquido di
raffreddamento fi ssa - rossa.
La temperatura del circuito
di raffreddamento è troppo
elevata. È indispensabile fermarsi nelle migliori condizioni
di sicurezza.
Attendere il raffreddamento del motore per
rabboccare, se necessario.
Se il problema persiste, rivolgersi alla rete
PEUGEOT.

Pressione
olio motore fi ssa. Anomalia del circuito di
lubrifi cazione del motore. È indispensabile fermarsi nelle migliori condizioni
di sicurezza.
Parcheggiare, disinserire il contatto e rivolgersi
alla rete PEUGEOT.

Carica
batteria fi ssa. Anomalia del circuito
di carica della batteria
(morsetti sporchi o allentati,
cinghia dell'alternatore
allentata o rotta...). Deve spegnersi all'avviamento del motore.
Se non si spegne, rivolgersi alla rete PEUGEOT.

Porta/e
aperta/e fi ssa se la
velocità è
inferiore a 10 km/h.
Una delle porte, il
bagagliaio, il lunotto sono
rimasti aperti. Chiudere l'elemento interessato.
fi ssa e
accompagnata da un segnale acustico se
la velocità è superiore a 10 km/hi.

SPIE DI FUNZIONAMENTO

Spia è accesa Causa Azioni/Osservazioni

Airbag
temporaneamente. Si accende per alcuni
secondi e poi si spegne
all'inserimento del contatto. Deve spegnersi all'avviamento del motore.
Se non si spegne, rivolgersi alla rete PEUGEOT.
fi ssa. Anomalia di uno dei sistemi
Airbag o pretensionatori
pirotecnici delle cinture di
sicurezza. Far verifi care dalla rete PEUGEOT.


Cintura di
sicurezza non
allacciata/
volutamente sganciata fi ssa e poi
lampeggiante,
accompagnata da un segnale
acustico d'intensità crescente. Il guidatore e/o il passeggero
anteriore non ha allacciato o
ha volutamente sganciato la
cintura di sicurezza. Tirare la cinghia della cintura di sicurezza ed
inserire l'estremità nel dispositivo d'aggancio.

Servosterzo fi ssa. Anomalia del servosterzo. Guidare con prudenza e a velocità moderata.
Far verifi care dalla rete PEUGEOT.

Presenza
d'acqua nel gasolio fi ssa.
Presenza d'acqua nel fi ltro
del gasolio. Rischio di deterioramento del sistema d'iniezione
sui motori Diesel.
Rivolgersi al più presto alla rete PEUGEOT.

Fari
direzionali lampeggiante. Anomalia del sistema fari
direzionali. Far verifi care dalla rete PEUGEOT.
Ruota forata
fi ssa. Una o più ruote sono forate
o molto sgonfi e. Fermarsi immediatamente evitando brusche
manovre con volante e freni.
Riparare o sostituire la ruota danneggiata e far
controllare la pressione dei pneumatici il più
rapidamente possibile.

SPIE DI FUNZIONAMENTO
26
Indicatore di manutenzione
Sistema che indica al guidatore la sca-
denza della successiva manutenzione
da far effettuare secondo il programma
di manutenzione del costruttore.
Questa scadenza è calcolata a partire
dall'ultimo azzeramento dell'indicatore.
È determinata da due parametri:
- il chilometraggio percorso,
- il tempo trascorso dall'ultima manu-tenzione. Scadenza di manutenzione
superiore a 1.000 Km
Ad ogni inserimento del contatto, la chiave che
simboleggia le operazioni di manutenzione si
accende per 5 secondi. La linea di visualizza-
zione del contachilometri totalizzatore indica
il numero di chilometri che si possono ancora
percorrere fi no alla prossima manutenzione.

Esempio: si possono ancora percorrere
4.800 Km fi no alla successiva manutenzione.
All'inserimento del contatto e per la durata di
5 secondi, il display indica:
5 secondi dopo l'inserimento del con-
tatto, la chiave si spegne ; il contachi-
lometri totalizzatore torna a funzionare
normalmente. Il display indica allora il
chilometraggio totale e parziale. Scadenza di manutenzione inferiore
a 1.000 Km

Esempio: si possono ancora percorrere
900 Km fi no alla successiva manutenzione.
All'inserimento del contatto e per la du-
rata di 5 secondi, il display indica:
5 secondi dopo l'inserimento del contat-
to, il contachilometri totalizzatore torna
a funzionare normalmente. La chiave
rimane accesa , per segnalare che a
breve dovrà essere effettuata una ma-
nutenzione.

i
i
SPIE DI FUNZIONAMENTO
27
Dopo questa operazione, se si
vuole scollegare la batteria, bloc-
care il veicolo ed attendere almeno
cinque minuti, altrimenti l'azzera-
mento non verrà preso in conside-
razione.
Azzeramento dell'indicatore di
manutenzione
Dopo ogni manutenzione, l'indicatore di
manutenzione deve essere azzerato.
La procedura di azzeramento è la seguente:

 togliere il contatto,

 premere il pulsante di azzeramento
del contachilometri parziale e tener-
lo premuto,

 inserire il contatto; il display chilo-
metrico comincia il conteggio alla
rovescia,

 quando il dispaly indica "=0" , rila-
sciare il pulsante; la chiave di ma-
nutenzione sparisce.
Il chilometraggio che rimane da
percorrere può essere ponderato
dal fattore tempo, in funzione delle
abitudini di guida.
La chiave può quindi accendersi
anche se è stata superata la sca-
denza dei due anni.
Superamento della scadenza di manutenzione
Ad ogni inserimento del contatto, la
chiave lampeggia per 5 secondi, per
segnalare che a breve dovrà essere ef-
fettuata una manutenzione.

Esempio: la scadenza di manutenzio-
ne è stata superata di 300 Km.
All'inserimento del contatto e per la du-
rata di 5 secondi, il display indica:
5 secondi dopo l'inserimento del contat-
to, il contachilometri totalizzatore torna
a funzionare normalmente. La chiave
rimane accesa .
