– stlačte krídelká Btak ako je uvedené
a vytiahnite ich tak, že budete pôsobiť
smerom nadol na držiak žiarovky C
z optickej jednotky;
– určite zatlačenú zhorenú žiarovku
a vymeňte ju;
– opätovne namontujte držiak žia-
rovky C;
– vložte ochranný kryt Aa uistite sa
o jeho správnom zablokovaní.PREDNÉ, STREDNÉ A ZADNÉ
STROPNÉ SVETLO
(obr. 29 - 30)
UPOZORNENIEPostup pri vý-
mene žiarovky je rovnaký pri všetkých
stropných svetlách. Obrázky sa vzťahujú
na predné stropné svetlo.Pri výmene žiarovky postupujte nasle-
dujúcim spôsobom:
– odoberte sklo svetla Anamontované
zatlačením tak, ako je to uvedené na ob-
rázku;
– určite zatlačenú zhorenú žiarovku
a vymeňte ju;
– vložte ochranný kryt Aa uistite sa
o jeho správnom zablokovaní.AK ZHASNE NEJAKÉ VNÚTORNÉ SVETLO
168
obr. 28
L0B0143b
obr. 29
L0B0146b
obr. 30
L0B0147b
152-182 Phedra LUM SK 17-11-2009 14:39 Pagina 168

169
STROPNÉ SVETLO
TOALETNÉHO ZRKADLA
(obr. 31)
Pri výmene žiarovky postupujte nasle-
dujúcim spôsobom:
– otvorte kryt Azrkadla;
– odoberte sklo svetla B, namontované
zatlačením tak, ako je to uvedené na ob-
rázku;
– vytiahnite zatlačenú Cžiarovku a vy-
meňte ju;
– opätovne namontujte sklo svetla B
a zatvorte kryt A.STROPNÉ SVETLO
PRIEHRADKY
NA ODKLADANIE
PREDMETOV (obr. 32)
Pri výmene žiarovky postupujte nasle-
dujúcim spôsobom:
– otvorte priehradku a ťahaním čias-
točne vyberte sklo svetla A;
– vytiahnite sklo svetla Av smere uve-
denom šípkou (smerom ku spodnej časti
priehradky), aby ste nepoškodili vypí-
nač B;
– vytiahnite zatlačenú Cžiarovku a vy-
meňte ju;
– opätovne vložte sklo svetla A, berúc
do úvahy miesto vypínača B, pokiaľ ne-
budete počuť cvaknutie signalizujúce za-
blokovanie.
obr. 31
L0B0151b
obr. 32
L0B0152b
DVEROVÉ SVETLÁ
(VYSTUPOVANIE Z VOZIDLA)
(obr. 33)
Pri výmene žiarovky postupujte nasle-
dujúcim spôsobom:
– odoberte sklo svetla A, namontované
zatlačením tak, ako je to uvedené na ob-
rázku;
– vytiahnite zatlačenú Bžiarovku a vy-
meňte ju.
– opätovne namontujte sklo svetla A
tak, že ho budete mierne zatláčať do-
vtedy, pokiaľ nebudete počuť cvaknutie.
obr. 33
L0B0145b
152-182 Phedra LUM SK 17-11-2009 14:39 Pagina 169

STROPNÉ SVETLO
BATOŽINOVÉHO PRIESTORU
(obr. 34)
Pri výmene žiarovky postupujte nasle-
dujúcim spôsobom:
– odoberte sklo svetla A, namontované
zatlačením tak, ako je to uvedené na ob-
rázku;
– vytiahnite zatlačenú Bžiarovku a vy-
meňte ju;
– opätovne namontujte sklo svetla A
tak, že ho budete mierne zatláčať do-
vtedy, pokiaľ nebudete počuť cvaknutie.VŠEOBECNÉ INFORMÁCIE
(obr. 35)
Poistka je ochranný prvok elektrického
zariadenia: zakročí (resp. preruší) v prí-
pade poruchy alebo nevhodného zá-
kroku priamo na zariadení.
Keď nejaké zariadenie nefunguje, je
potrebné skontrolovať výkonnosť prí-
slušnej ochrannej poistky. Vodič nesmie
byť prerušený; v opačnom prípade je po-
trebné vymeniť vyhorenú poistku za inú,
ktorá má rovnakú intenzitu prúdu (rov-
naká farba).
170
obr. 34
L0B0153b
obr. 35
L0B0155b
A- neporušená poistka;
B- poistka s prerušeným vláknom.
Vytiahnite poistku, ktorú chcete vy-
meniť pomocou pinzety C, ktorá je sú-
časťou výbavy.
Ak sa porucha zopakuje, obráťte sa na
Autorizovaný servis Lancia.
VÝMENA POISTIEK
152-182 Phedra LUM SK 17-11-2009 14:39 Pagina 170

171
Poškodenú poistku nikdy
nevymieňajte za kovové drôty
alebo iný náhradný materiál.
Používajte vždy neporušenú poistku
rovnakej farby.
V žiadnom prípade nenahrá-
dzajte poistku za inú, ktorá
má vyššiu hodnotu intenzity
prúdu: NEBEZPEČENSTVO VZNI -
KU POŽIARU!Ak zakročí hlavná ochranná
poistka (MIDI-FUSE, MAXI-
FUSE alebo MEGA-FUSE),
v žiadnom prípade nevykonávajte
opravu, ale obráťte sa na Autorizovaný
servis Lancia.UMIESTNENIE POISTIEK
(obr. 36 - 37 - 38)
Poistky sú zhromaždené v 3 riadiacich
skrinkách, ktoré sa nachádzajú v nasle-
dujúcich miestach:
– v priehradke na odkladanie predme-
tov; pre vstup do nej odstráňte ochranný
kryt A;
– v otvore podlahy pred sedadlom spu-
lujazdca, na strane batérie; pre vstup do
nej nadvihnite ochranný kryt B;
– v priestore motora; pre vstup do nej
odstráňte ochranný kryt C. Pred výmenou poistky sa
uistite o tom, aby ste vybrali
štartovací kľúč a vypli a/alebo
deaktivovali všetky spotrebiče.
Ak sa poškodí všeobecná po-
istka ochrany bezpečnostných
systémov (systém air bag,
brzdový systém), systém pohonných
jednotiek (systém motora, systém pre-
vodovky) alebo systém riadenia, ob-
ráťte sa na Autorizovaný servis Lancia.
152-182 Phedra LUM SK 17-11-2009 14:39 Pagina 171

172
obr. 36
L0B0148b
obr. 37
L0B0149b
152-182 Phedra LUM SK 17-11-2009 14:39 Pagina 172

173

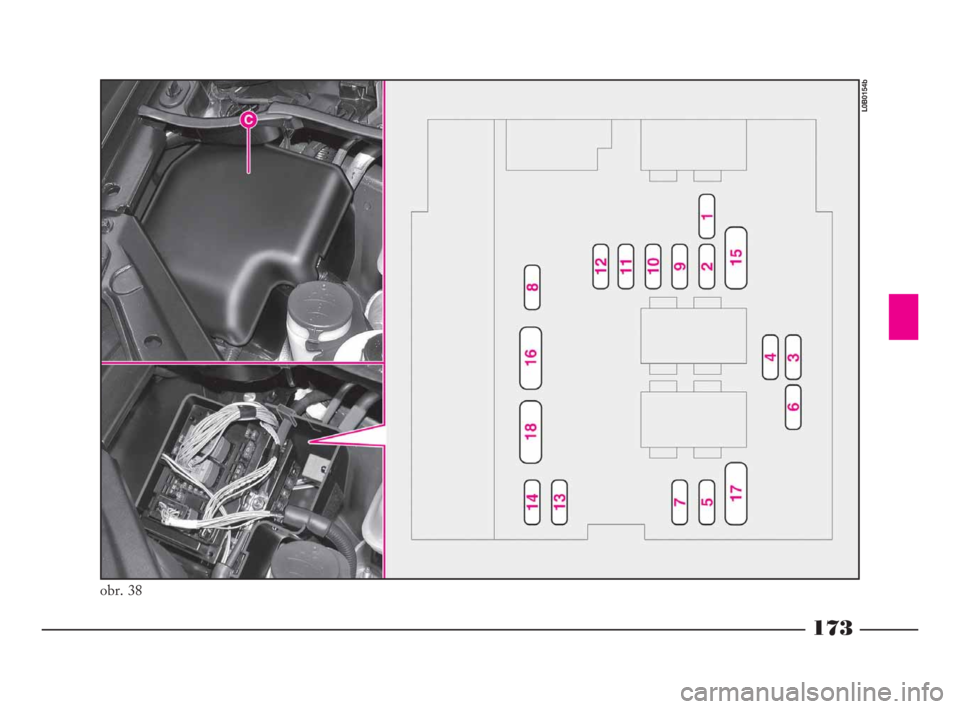

obr. 38
L0B0154b
152-182 Phedra LUM SK 17-11-2009 14:39 Pagina 173

174
Skrinka s poistkami v priehradke na odkladanie predmetov (obr. 36)
1
2
4
5
7
9
10
11
12
14
15
16
17
18
20
22
23
24
2610A
15A
15A
10A
20A
30A
20A
15A
10A
30A
30A
5A
15A
10A
10A
10A
15A
15A
40AZadné hmlové svetlo
Stierač zadného skla
Napájanie pre funkcie hlavnej elektronickej riadiacej jednotky
Ľavé brzdové svetlo (stop)
Bodové svetlo, zapaľovač cigariet, osvetlenie priehradky
na odkladanie predmetov,automatické vnútorné spätné zdrkadlo
Stierače predného skla, otvárateľná strecha v prednej časti
Diagnostická zásuvka, miesto pre uchopenie ťažného háku
Elektronický alarm, infotelematický systém CONNECT Nav+
vzdialené ovládacie prvky na volante, filter pevných častí
Pravé obrysové svetlo, svetlo poznávacej značky, automatické osvetlenie ovládacích
prvkov klimatizácie, stropné svetlá (prvý, druhý a tretí rad)
Centrálne uzamykanie a super zablokovanie
Ostrekovač zadného skla
Napájanie systému airbag, napájania pre hlavnú elektronickú riadiacu jednotku
Pravé brzdové svetlo, tretie brzdové svetlo (tretie stop), prípadné brzdové svetlá prívesu
Napájanie diagnostickej zásuvky, prepínač pedálu brzda a spojka
Napájanie autorádia pre hlavnú elektronickú riadiacu jednotku
Ľavé obrysové svetlo, prípadné obrysové svetlo prívesu
Siréna elektronického alarmu
Napájanie parkovacích senzorov pre hlavnú elektronickú riadiacu jednotku
Vyhrievanie zadného skla
152-182 Phedra LUM SK 17-11-2009 14:39 Pagina 174

175
Rozvodová skrinka poistiek na strane batérie (obr. 37)
1
2
3
4
29
30
31
32
33
34
35
36
37
38
39
4040A
40A
30A
–
–
–
–
25A
25A
20A
20A
10A
10A
15A
20A
20APravé elektricky posúvateľné bočné dvere
Ľavé elektricky posúvateľné bočné dvere
HI-FI amplifikátor
Neobsadené
Neobsadené
Neobsadené
Neobsadené
Sedadlo vodiča s elektrickým nastavením
Sedadlo spolujazdca s elektrickým nastavením
Otvárateľná strecha v treťom rade
Otvárateľná strecha v druhom rade
Vyhrievané sedadlo spolujazdca
Vyhrievané sedadlo vodiča
Elektrická detská poistka
Zadná elektrická zásuvka 12V v treťom rade
Elektrická zásuvka 12V v sedadle vodiča
