2010 Lancia Phedra Návod na použitie a údržbu (in Slovak)

96
VÝBAVA
INTERIÉRU
SPODNÁ PRIEHRADKA
NA ODKLADANIE
PREDMETOV (obr. 109)
Pre otvorenie priehradky zatiahnite
pútko A.
Otáčením kľúča zablokujete alebo od-
blokujete zámok priehradky.Toto pripojenie umožní zobraziť nafil-
mované obrázky priamo na displeji tohto
systému.
VRCHNÉ SKRYTÉ
ODKLADACIE PRIEHRADKY
(obr. 111 – 112)
Pre otvorenie priehradiek stlačte tla-
čidlo A.
Necestujte s otvorenou prie-
hradkou na odkladanie pred-
metov: mohla by zraniť cestu-
júceho v prípade dopravnej nehody.Necestujte s otvorenými prie-
hradkami: v prípade nehody
by mohli zraniť cestujúceho.
obr. 109
L0B0088b
obr. 111
L0B0459b
obr. 112
L0B0460b
ZÁSUVKA AUDIO-VIDEO
(obr. 110)
(pre predpokladané verzie/trhy)
Vo vnútri priehradky na odkladanie
predmetov sa nachádza zásuvka pre AU-
DIO-VIDEO Aurčená na pripojenie
televíznej kamery k infotelematickému
systému CONNECT Nav+ (funkcia nie
je momentálne k dispozícii).
obr. 110
L0B0293b
066-134 Phedra LUM SK 17-11-2009 12:26 Pagina 96

97
CENTRÁLNA ODKLADACIA
PRIEHRADKA – NOSIČ
PLECHOVIEK (obr. 113)
Pre otvorenie priehradky pôsobte v
smere šípky. Priehradka vo svojom vnútri
obsahuje odtlačky nosiča plechoviek A.PRIEHRADKY POD PREDNÝMI
SEDADLAMI (obr. 114)
Pre použitie priehradky pôsobte
na pútko A smerom nahor a vytiahnite
priehradku smerom von.PRIEHRADKA
NA ODKLADANIE
PREDMETOV
Nasledujúce priehradky na odkladanie
predmetov dopĺňajú vnútornú výbavu
vozidla:
– otvorená priehradka A(obr. 115)
na uloženie dokumentácie vozidla na-
chádzajúca sa pod volantom;
Necestujte s otvorenou prie-
hradkou na odkladanie pred-
metov: mohla by zraniť cestu-
júceho v prípade dopravnej nehody.
obr. 113
L0B0090b
obr. 114
L0B0092b
obr. 115
L0B0089b
066-134 Phedra LUM SK 17-11-2009 12:26 Pagina 97

98
– nosiče fliaš, nosiče pohárov, nosič
plechoviek nachádzajúce sa v bočných
paneloch druhého radu (obr. 117)
a tretieho radu (obr. 118); nosiče fliaš
môžete tiež využiť na umiestnenie ná-
doby na odpadkyC;– priehradky pre dokumentyD
(obr. 119) nachádzajúce sa v bočných
paneloch tretieho radu (pre predpokla-
dané verzie/trhy); pre ich použitie pô-
sobte v smere šípky.SKLOPNÁ OPORNÁ PLOŠINA
(obr. 120)
Sklopná oporná plošina Ana nachádza
na chrbtovej časti predných sedadiel; pre
jej použitie ho presuňte do horizontálnej
polohy tak, ako je uvedené na obrázku.
obr. 117
L0B0096b
obr. 118
L0B0091b
obr. 119
L0B0094b
obr. 120
L0B0095b
Necestujte so sklopenou
opornou plošinou: mohla by
zraniť cestujúceho v prípade
dopravnej nehody.
066-134 Phedra LUM SK 17-11-2009 12:26 Pagina 98

99
SLNEČNÉ CLONY (obr. 121)
Sú umiestnené po stranách vnútorného
spätného zrkadla. Môžu byť nasmero-
vané dopredu alebo nabok tak, ako je
zobrazené.
Na zadnej strane clôn sa nachádza toa-
letné zrkadlo osvetlené svetlami A; pre
jeho použitie otvorte ochranný kryt B.
PRIDRŽOVACIE RUKOVÄTE
(obr. 122)
Pridržovacie rukoväte dopĺňajú vnú-
tornú výbavu vozidla A. Zadné pridržo-
vacie rukoväte sú vybavené háčikom
na kabáty B.SLNEČNÉ ROLETY (obr. 123)
Slnečné rolety sa dajú posúvať, sú vy-
bavené navíjačmi a príslušnými gumič-
kami. Pre ich použitie ich prichyťte
na vrchné zarážky A.
Neťahajte rolety dolu skôr, ako ste
uvoľnili úchytky. Predídete tak ich roz-
trhnutiu.SIEŤKA NA ZACHYTENIE
BATOŽÍN
(pre predpokladané verzie/trhy)
Je umiestnená za sedadlami druhého
radu a môžete ju upevniť k podlahe po-
mocou príslušných úchytiek tak, ako je
to vuedené na (obr. 124), alebo v polohe
visutej siete, ktorá je na bokoch upev-
nená tak, ako je to uvedené na (obr. 125).
obr. 121
L0B0084b
obr. 122
L0B0085b
obr. 123
L0B0036b
obr. 124
L0B0108b
obr. 125
L0B0289b
066-134 Phedra LUM SK 17-11-2009 12:26 Pagina 99

100
ELASTICKÉ PÁSY
(obr. 126)
(pre predpokladané verzie/trhy)
Predné sedadlá sú vybavené elastickými
pásmi A, ktoré slúžia na pridržanie ma-
lých predmetov (napr.: nákupnej tašky).
Pásy prichyťte na príslušných miestach
na sedadlách tak, ako je to uvedené
na obrázku.ZAPAĽOVAČ CIGARIET
(obr. 127)
Pre použitie zapaľovača cigariet, so
štartovacím kľúčom presunutým do po -
lohyMstlačte tlačidlo A; po niekoľkých
sekundách sa tlačidlo automaticky vráti
do východzej polohy a zapaľovač ciga-
riet je pripravený na použitie.POPOLNÍK
(obr. 127)
obr. 126
L0B0018b
obr. 127
L0B0082b
Zapaľovač cigariet dosahuje
vysoké teploty. Narábajte s
ním opatrne a predchádzajte
tomu, aby ho používali deti: nebezpe-
čenstvo vzniku požiaru alebo popále-
nín. Vždy skontrolujte, či ste zapaľo-
vač cigariet vypli.
Nepoužívajte popolník ako
odpadkový kôš na papiere: pri
kontakte s ohorkom cigarety
by mohlo dôjsť k vznieteniu.
Pre použitie popolníka vytiahnite prie-
hradku Ba nadvihnite vrchnákC. Pre
vyprázdnenie popolníka vytiahnite va-
ničkuD; vytiahnutie vaničky umožňuje
použitie priehradky ako nosiča pohára.
066-134 Phedra LUM SK 17-11-2009 12:26 Pagina 100

101
Popolník môžete použiť pre zadné se-
dadlá tak, že zasuniete vaničkuD
do nádoby na odpadky Eako je to uve-
dené na (obr. 128).STROPNÉ SVETLÁ
Všetky vnútorné stropné svetlá sú ča-
sovo obmedzené v rámci postupného
rozsvietenia a vypnutia.Logiky prevádzky
Odblokovaním dverí pomocou diaľko-
vého ovládača alebo otočením kľúča v
zámku rozsvietite centrálne svetlá
a bodové svetlá vo všetkých troch ra-
doch. Prevádzka je časovo obmedzená,
po niekoľkých sekundách bez toho,
že by ste otvorili dvere, sa svetlá po-
stupne zhasnú.
Dlhým stlačením tlačidla pre zabloko-
vanie dverí na diaľkovom ovládači
aktivujete funkciu nazvanú „lokalizácia“:
na niekoľko sekúnd sa rozsvietia všetky
vnútorné stropné svetlá spolu so smero-
vými svetlami. Systém rozpoznáva túto
funkciu z maximálnej vzdialenosti pri-
bližne 30 metrov od vozidla.
obr. 128
L0B0291b
066-134 Phedra LUM SK 17-11-2009 12:26 Pagina 101

102
Otočením štartovacieho kľúča do polo -
hy S(alebo jeho vytiahnutím zo spínača)
sa rozsvietia predné stropné svetlá v pr-
vom rade. Prevádzka je časovo obme-
dzená, po niekoľkých sekundách svetlá
postupne zhasnú.
Po otvorení predných dverí sa rozsvieti
centrálne stropné svetlo, bez bodových
svetiel, a dverové svetlá (vystupovanie
z vozidla). Prevádzka je časovo obme-
dzená, po niekoľkých sekundách
od zatvorenia dverí svetlá postupne
zhasnú. Pri naštartovaní motora svetlá
po niekoľkých sekundách postupne
zhasnú.
Pri otvorení zadných dverí sa rozsvieti
centrálne stropné svetlo, bez bodových
svetiel. Prevádzka je časovo obmedzená,
po niekoľkých sekundách od zatvorenia
dverí svetlá postupne zhasnú.
Po otvorení dverí batožinového prie-
storu sa automaticky rozsvietia stropné
svetlá batožinového priestoru. Stropné
svetlá po zatvorení dverí batožinového
priestoru postupne zhasnú.Predné stropné svetlá
(obr. 129)
Stropné svetlo zahrňuje centrálne
svetlo a dve bočné bodové svetlá s prí-
slušným ovládacím vypínačom.
Pôsobením na tlačidlá A, B,Csa svetlá
rozsvietia jednotlivo.Centrálne a zadné stropné svetlá
(obr. 130)
Stropné svetlo zahrňuje centrálne
svetlo a dve bočné bodové svetlá s prí-
slušným ovládacím vypínačom.
Pôsobením na tlačidlá A, B,Csa svetlá
rozsvietia jednotlivo.
obr. 129
L0B0532b
obr. 130
L0B0077b
066-134 Phedra LUM SK 17-11-2009 12:26 Pagina 102

103

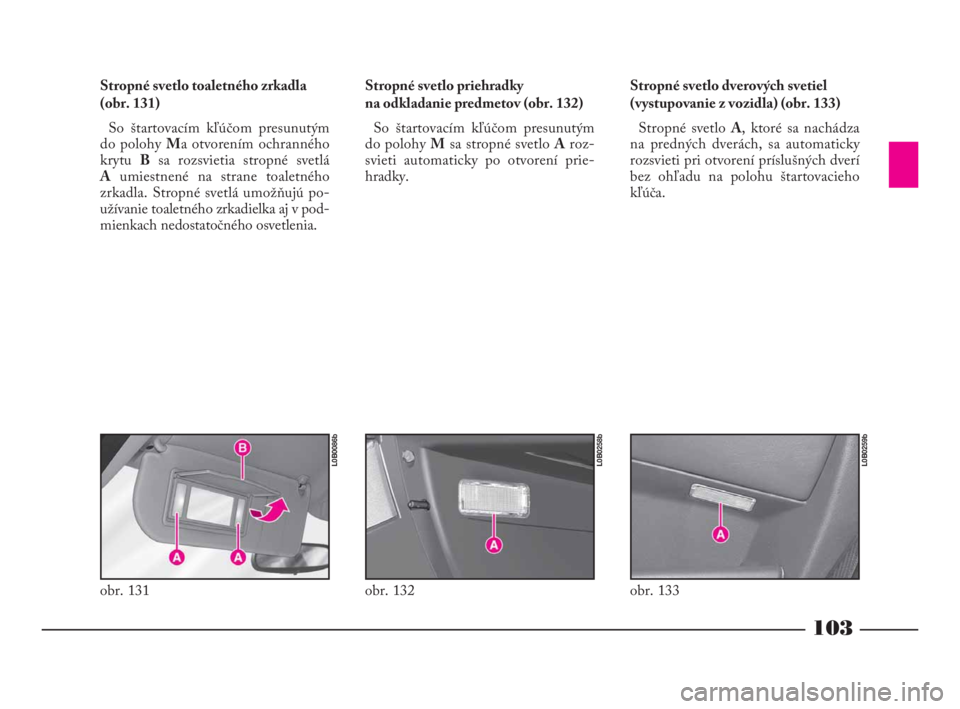

Stropné svetlo toaletného zrkadla
(obr. 131)
So štartovacím kľúčom presunutým
do polohy Ma otvorením ochranného
krytu Bsa rozsvietia stropné svetlá
Aumiestnené na strane toaletného
zrkadla. Stropné svetlá umožňujú po-
užívanie toaletného zrkadielka aj v pod-
mienkach nedostatočného osvetlenia.Stropné svetlo priehradky
na odkladanie predmetov (obr. 132)
So štartovacím kľúčom presunutým
do polohyMsa stropné svetlo Aroz-
svieti automaticky po otvorení prie-
hradky.Stropné svetlo dverových svetiel
(vystupovanie z vozidla) (obr. 133)
Stropné svetlo A, ktoré sa nachádza
na predných dverách, sa automaticky
rozsvieti pri otvorení príslušných dverí
bez ohľadu na polohu štartovacieho
kľúča.
obr. 131
L0B0086b
obr. 132
L0B0258b
obr. 133
L0B0259b
066-134 Phedra LUM SK 17-11-2009 12:26 Pagina 103
