2010 FIAT SCUDO Kezelési és karbantartási útmutató (in Hungarian)

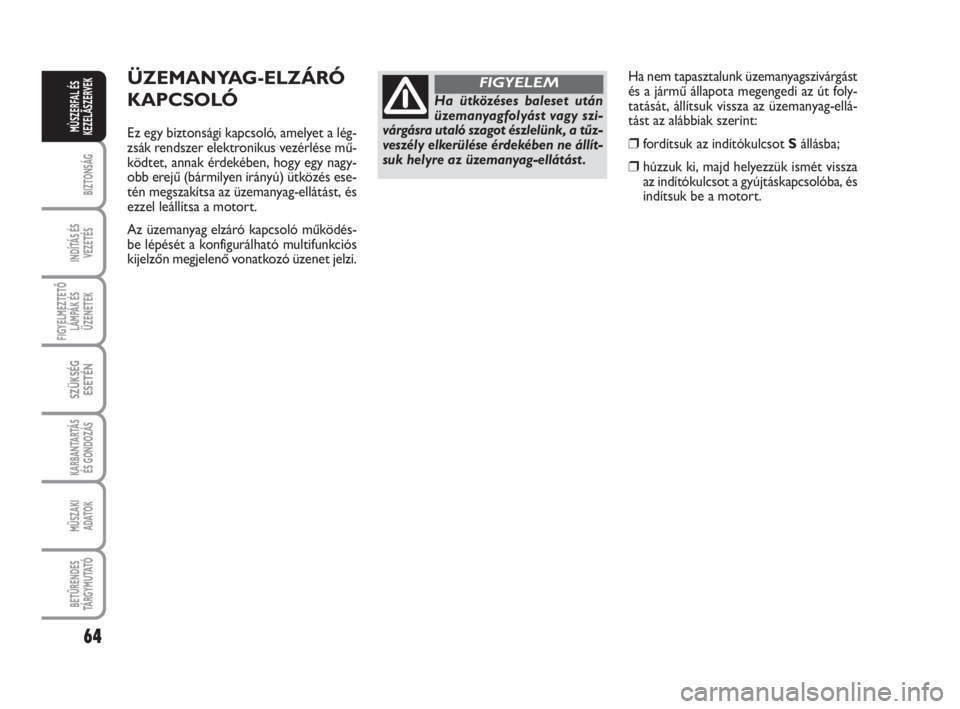

64
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
Ha nem tapasztalunk üzemanyagszivárgást
és a jármű állapota megengedi az út foly-
tatását, állítsuk vissza az üzemanyag-ellá-
tást az alábbiak szerint:
❒fordítsuk az indítókulcsot Sállásba;
❒húzzuk ki, majd helyezzük ismét vissza
az indítókulcsot a gyújtáskapcsolóba, és
indítsuk be a motort.
ÜZEMANYAG-ELZÁRÓ
KAPCSOLÓ
Ez egy biztonsági kapcsoló, amelyet a lég-
zsák rendszer elektronikus vezérlése mű-
ködtet, annak érdekében, hogy egy nagy-
obb erejű (bármilyen irányú) ütközés ese-
tén megszakítsa az üzemanyag-ellátást, és
ezzel leállítsa a motort.
Az üzemanyag elzáró kapcsoló működés-
be lépését a konfigurálható multifunkciós
kijelzőn megjelenő vonatkozó üzenet jelzi.
Ha ütközéses baleset után
üzemanyagfolyást vagy szi-
várgásra utaló szagot észlelünk, a tűz-
veszély elkerülése érdekében ne állít-
suk helyre az üzemanyag-ellátást .
FIGYELEM
018-080 ScudoG9 HU:018-080 ScudoG9 HU 24-11-2008 16:10 Pagina 64

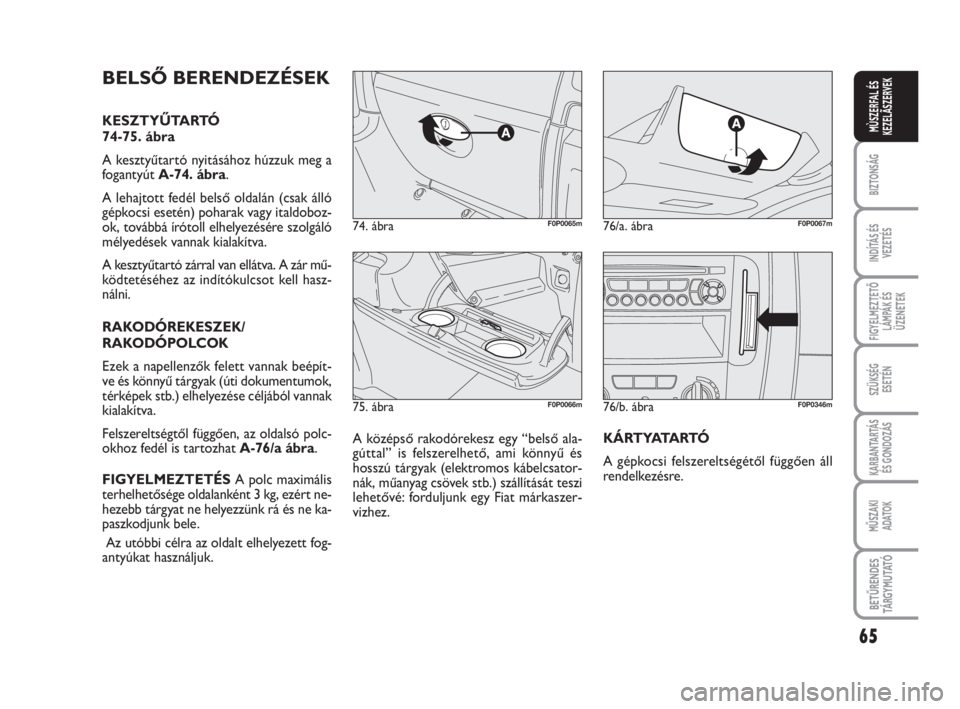

65
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
75. ábraF0P0066m
74. ábraF0P0065m76/a. ábraF0P0067m
BELSŐ BERENDEZÉSEK
KESZTYŰTARTÓ
74-75. ábra
A kesztyűtartó nyitásához húzzuk meg a
fogantyút A-74. ábra.
A lehajtott fedél belső oldalán (csak álló
gépkocsi esetén) poharak vagy italdoboz-
ok, továbbá írótoll elhelyezésére szolgáló
mélyedések vannak kialakítva.
A kesztyűtartó zárral van ellátva. A zár mű-
ködtetéséhez az indítókulcsot kell hasz-
nálni.
RAKODÓREKESZEK/
RAKODÓPOLCOK
Ezek a napellenzők felett vannak beépít-
ve és könnyű tárgyak (úti dokumentumok,
térképek stb.) elhelyezése céljából vannak
kialakítva.
Felszereltségtől függően, az oldalsó polc-
okhoz fedél is tartozhat A-76/a ábra.
FIGYELMEZTETÉS A polc maximális
terhelhetősége oldalanként 3 kg, ezért ne-
hezebb tárgyat ne helyezzünk rá és ne ka-
paszkodjunk bele.
Az utóbbi célra az oldalt elhelyezett fog-
antyúkat használjuk.
76/b. ábraF0P0346m
KÁRTYATARTÓ
A gépkocsi felszereltségétől függően áll
rendelkezésre. A középső rakodórekesz egy “belső ala-
gúttal” is felszerelhető, ami könnyű és
hosszú tárgyak (elektromos kábelcsator-
nák, műanyag csövek stb.) szállítását teszi
lehetővé: forduljunk egy Fiat márkaszer-
vizhez.
018-080 ScudoG9 HU:018-080 ScudoG9 HU 24-11-2008 16:10 Pagina 65

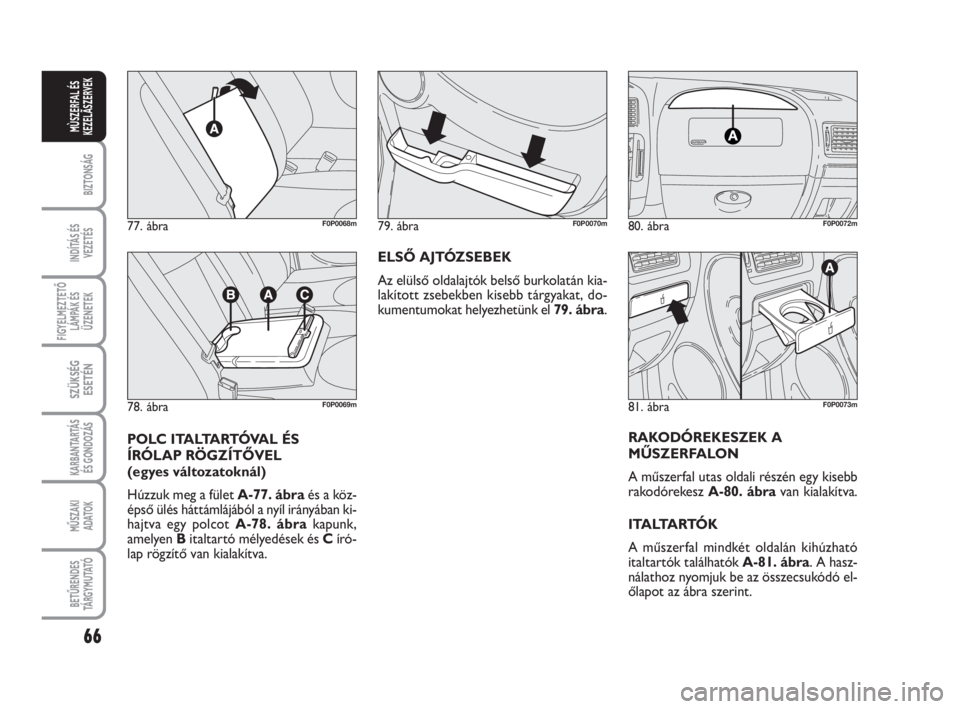

66
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
ELSŐ AJTÓZSEBEK
Az elülső oldalajtók belső burkolatán kia-
lakított zsebekben kisebb tárgyakat, do-
kumentumokat helyezhetünk el 79. ábra.
RAKODÓREKESZEK A
MŰSZERFALON
A műszerfal utas oldali részén egy kisebb
rakodórekesz A-80. ábravan kialakítva.
ITALTARTÓK
A műszerfal mindkét oldalán kihúzható
italtartók találhatók A-81. ábra. A hasz-
nálathoz nyomjuk be az összecsukódó el-
őlapot az ábra szerint.
77. ábraF0P0068m
78. ábraF0P0069m
80. ábraF0P0072m79. ábraF0P0070m
POLC ITALTARTÓVAL ÉS
ÍRÓLAP RÖGZÍTŐVEL
(egyes változatoknál)
Húzzuk meg a fület A-77. ábraés a köz-
épső ülés háttámlájából a nyíl irányában ki-
hajtva egy polcot A-78. ábrakapunk,
amelyen Bitaltartó mélyedések és Círó-
lap rögzítő van kialakítva.
81. ábraF0P0073m
018-080 ScudoG9 HU:018-080 ScudoG9 HU 24-11-2008 16:10 Pagina 66

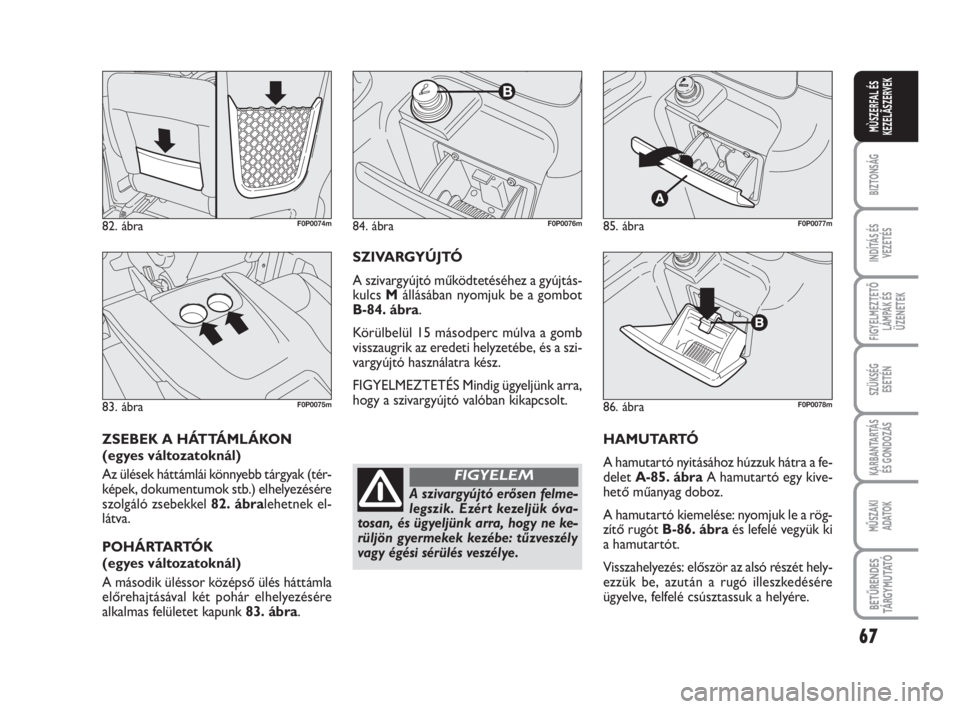

67
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
HAMUTARTÓ
A hamutartó nyitásához húzzuk hátra a fe-
delet A-85. ábraA hamutartó egy kive-
hető műanyag doboz.
A hamutartó kiemelése: nyomjuk le a rög-
zítő rugót B-86. ábraés lefelé vegyük ki
a hamutartót.
Visszahelyezés: először az alsó részét hely-
ezzük be, azután a rugó illeszkedésére
ügyelve, felfelé csúsztassuk a helyére.
85. ábraF0P0077m
86. ábraF0P0078m
84. ábraF0P0076m
A szivargyújtó erősen felme-
legszik. Ezért kezeljük óva-
tosan, és ügyeljünk arra, hogy ne ke-
rüljön gyermekek kezébe: tűzveszély
vagy égési sérülés veszélye.
FIGYELEM
SZIVARGYÚJTÓ
A szivargyújtó működtetéséhez a gyújtás-
kulcs Mállásában nyomjuk be a gombot
B-84. ábra.
Körülbelül 15 másodperc múlva a gomb
visszaugrik az eredeti helyzetébe, és a szi-
vargyújtó használatra kész.
FIGYELMEZTETÉS Mindig ügyeljünk arra,
hogy a szivargyújtó valóban kikapcsolt.
82. ábraF0P0074m
83. ábraF0P0075m
ZSEBEK A HÁTTÁMLÁKON
(egyes változatoknál)
Az ülések háttámlái könnyebb tárgyak (tér-
képek, dokumentumok stb.) elhelyezésére
szolgáló zsebekkel 82. ábralehetnek el-
látva.
POHÁRTARTÓK
(egyes változatoknál)
A második üléssor középső ülés háttámla
előrehajtásával két pohár elhelyezésére
alkalmas felületet kapunk 83. ábra.
018-080 ScudoG9 HU:018-080 ScudoG9 HU 24-11-2008 16:10 Pagina 67

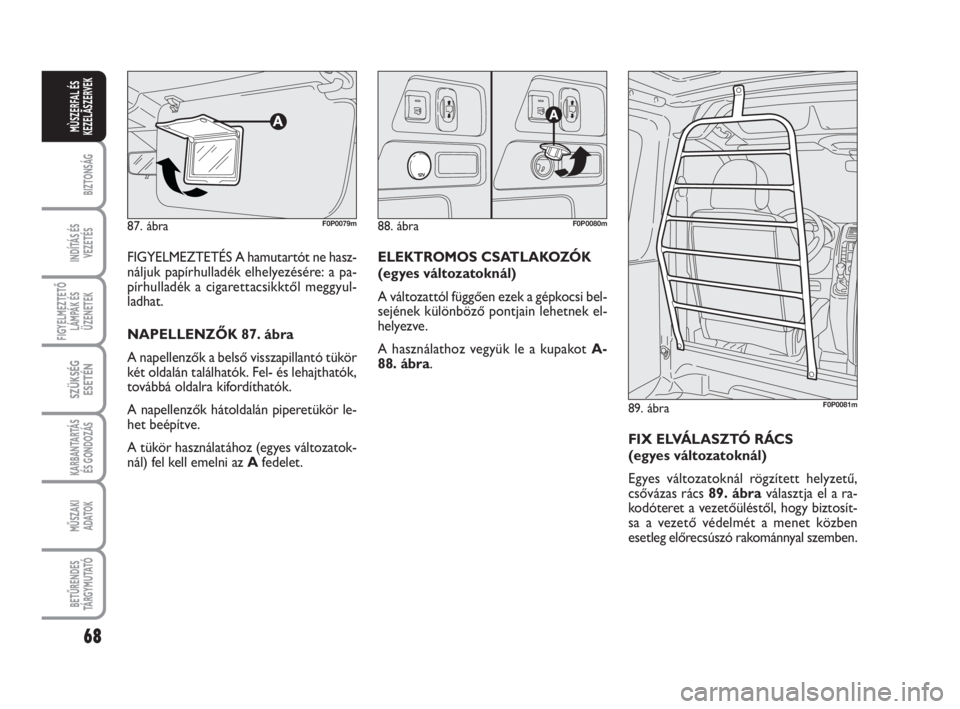

68
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
FIGYELMEZTETÉS A hamutartót ne hasz-
náljuk papírhulladék elhelyezésére: a pa-
pírhulladék a cigarettacsikktől meggyul-
ladhat.
NAPELLENZŐK 87. ábra
A napellenzők a belső visszapillantó tükör
két oldalán találhatók. Fel- és lehajthatók,
továbbá oldalra kifordíthatók.
A napellenzők hátoldalán piperetükör le-
het beépítve.
A tükör használatához (egyes változatok-
nál) fel kell emelni az Afedelet.
87. ábraF0P0079m88. ábraF0P0080m
89. ábraF0P0081m
ELEKTROMOS CSATLAKOZÓK
(egyes változatoknál)
A változattól függően ezek a gépkocsi bel-
sejének különböző pontjain lehetnek el-
helyezve.
A használathoz vegyük le a kupakot A-
88. ábra.
FIX ELVÁLASZTÓ RÁCS
(egyes változatoknál)
Egyes változatoknál rögzített helyzetű,
csővázas rács 89. ábraválasztja el a ra-
kodóteret a vezetőüléstől, hogy biztosít-
sa a vezető védelmét a menet közben
esetleg előrecsúszó rakománnyal szemben.
018-080 ScudoG9 HU:018-080 ScudoG9 HU 24-11-2008 16:11 Pagina 68

Az üzemanyaggal való feltöltés
közben ne nyissuk ki a bal ol-
dali tolóajtót , mivel az sérülést
okozhat az üzemanyagtöltő
nyílás nyitott fedelén.

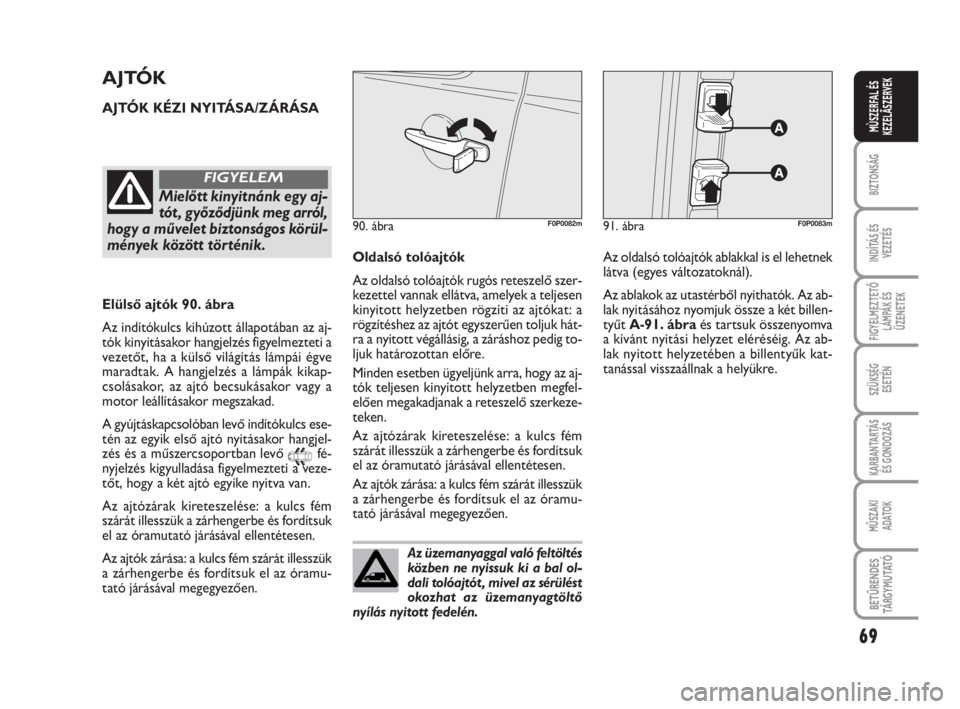

69
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
AJTÓK
AJTÓK KÉZI NYITÁSA/ZÁRÁSA
91. ábraF0P0083m90. ábraF0P0082m
Mielőtt kinyitnánk egy aj-
tót , győződjünk meg arról,
hogy a művelet biztonságos körül-
mények között történik.
FIGYELEM
Elülső ajtók 90. ábra
Az indítókulcs kihúzott állapotában az aj-
tók kinyitásakor hangjelzés figyelmezteti a
vezetőt, ha a külső világítás lámpái égve
maradtak. A hangjelzés a lámpák kikap-
csolásakor, az ajtó becsukásakor vagy a
motor leállításakor megszakad.
A gyújtáskapcsolóban levő indítókulcs ese-
tén az egyik első ajtó nyitásakor hangjel-
zés és a műszercsoportban levő
9fé-
nyjelzés kigyulladása figyelmezteti a veze-
tőt, hogy a két ajtó egyike nyitva van.
Az ajtózárak kireteszelése: a kulcs fém
szárát illesszük a zárhengerbe és fordítsuk
el az óramutató járásával ellentétesen.
Az ajtók zárása: a kulcs fém szárát illesszük
a zárhengerbe és fordítsuk el az óramu-
tató járásával megegyezően.Oldalsó tolóajtók
Az oldalsó tolóajtók rugós reteszelő szer-
kezettel vannak ellátva, amelyek a teljesen
kinyitott helyzetben rögzíti az ajtókat: a
rögzítéshez az ajtót egyszerűen toljuk hát-
ra a nyitott végállásig, a záráshoz pedig to-
ljuk határozottan előre.
Minden esetben ügyeljünk arra, hogy az aj-
tók teljesen kinyitott helyzetben megfel-
elően megakadjanak a reteszelő szerkeze-
teken.
Az ajtózárak kireteszelése: a kulcs fém
szárát illesszük a zárhengerbe és fordítsuk
el az óramutató járásával ellentétesen.
Az ajtók zárása: a kulcs fém szárát illesszük
a zárhengerbe és fordítsuk el az óramu-
tató járásával megegyezően.Az oldalsó tolóajtók ablakkal is el lehetnek
látva (egyes változatoknál).
Az ablakok az utastérből nyithatók. Az ab-
lak nyitásához nyomjuk össze a két billen-
tyűt A-91. ábraés tartsuk összenyomva
a kívánt nyitási helyzet eléréséig. Az ab-
lak nyitott helyzetében a billentyűk kat-
tanással visszaállnak a helyükre.
018-080 ScudoG9 HU:018-080 ScudoG9 HU 24-11-2008 16:11 Pagina 69

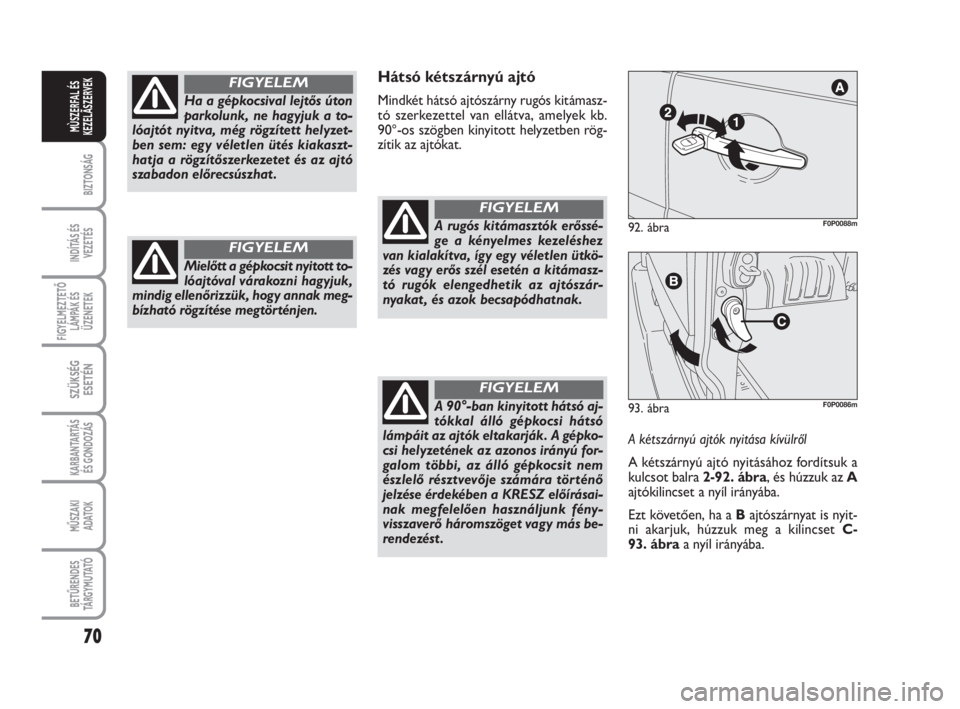

70
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
Hátsó kétszárnyú ajtó
Mindkét hátsó ajtószárny rugós kitámasz-
tó szerkezettel van ellátva, amelyek kb.
90°-os szögben kinyitott helyzetben rög-
zítik az ajtókat.
A rugós kitámasztók erőssé-
ge a kényelmes kezeléshez
van kialakítva, így egy véletlen ütkö-
zés vagy erős szél esetén a kitámasz-
tó rugók elengedhetik az ajtószár-
nyakat , és azok becsapódhatnak.
FIGYELEM
93. ábraF0P0086m
92. ábraF0P0088m
A kétszárnyú ajtók nyitása kívülről
A kétszárnyú ajtó nyitásához fordítsuk a
kulcsot balra 2-92. ábra, és húzzuk az A
ajtókilincset a nyíl irányába.
Ezt követően, ha a Bajtószárnyat is nyit-
ni akarjuk, húzzuk meg a kilincset C-
93. ábraa nyíl irányába. A 90°-ban kinyitott hátsó aj-
tókkal álló gépkocsi hátsó
lámpáit az ajtók eltakarják. A gépko-
csi helyzetének az azonos irányú for-
galom többi, az álló gépkocsit nem
észlelő résztvevője számára történő
jelzése érdekében a KRESZ előírásai-
nak megfelelően használjunk fény-
visszaverő háromszöget vagy más be-
rendezést .
FIGYELEM
Ha a gépkocsival lejtős úton
parkolunk, ne hagyjuk a to-
lóajtót nyitva, még rögzített helyzet-
ben sem: egy véletlen ütés kiakaszt-
hatja a rögzítőszerkezetet és az ajtó
szabadon előrecsúszhat .
FIGYELEM
Mielőtt a gépkocsit nyitott to-
lóajtóval várakozni hagyjuk,
mindig ellenőrizzük, hogy annak meg-
bízható rögzítése megtörténjen.
FIGYELEM
018-080 ScudoG9 HU:018-080 ScudoG9 HU 24-11-2008 16:11 Pagina 70

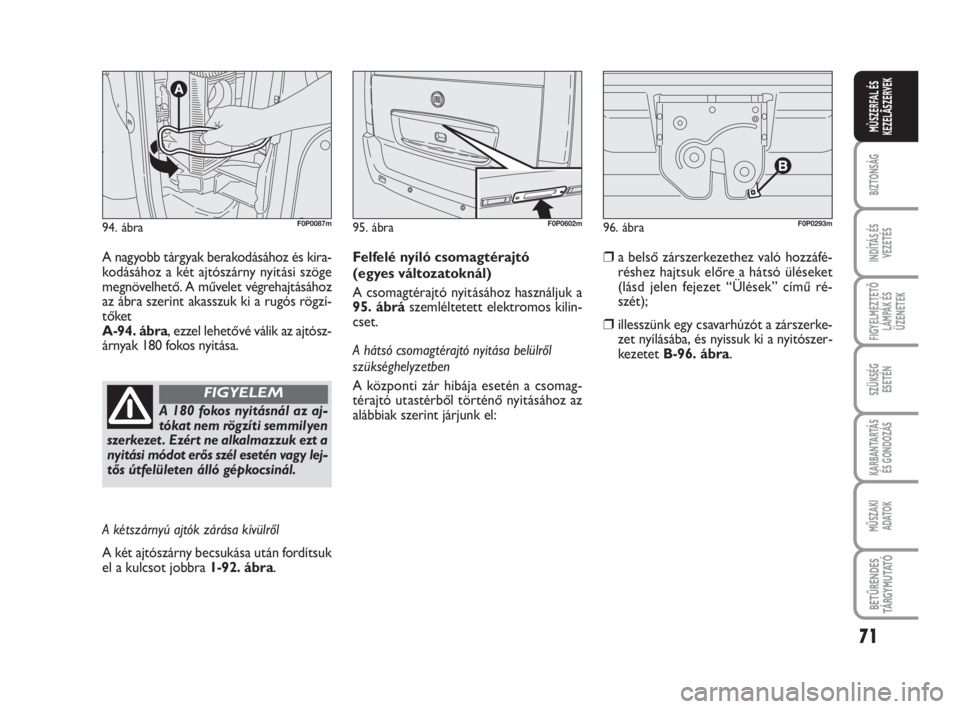

71
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
94. ábraF0P0087m
A nagyobb tárgyak berakodásához és kira-
kodásához a két ajtószárny nyitási szöge
megnövelhető. A művelet végrehajtásához
az ábra szerint akasszuk ki a rugós rögzí-
tőket
A-94. ábra, ezzel lehetővé válik az ajtósz-
árnyak 180 fokos nyitása.
95. ábraF0P0602m96. ábraF0P0293m
Felfelé nyíló csomagtérajtó
(egyes változatoknál)
A csomagtérajtó nyitásához használjuk a
95. ábrászemléltetett elektromos kilin-
cset.
A hátsó csomagtérajtó nyitása belülről
szükséghelyzetben
A központi zár hibája esetén a csomag-
térajtó utastérből történő nyitásához az
alábbiak szerint járjunk el:❒a belső zárszerkezethez való hozzáfé-
réshez hajtsuk előre a hátsó üléseket
(lásd jelen fejezet “Ülések” című ré-
szét);
❒illesszünk egy csavarhúzót a zárszerke-
zet nyílásába, és nyissuk ki a nyitószer-
kezetet B-96. ábra.
A 180 fokos nyitásnál az aj-
tókat nem rögzíti semmilyen
szerkezet . Ezért ne alkalmazzuk ezt a
nyitási módot erős szél esetén vagy lej-
tős útfelületen álló gépkocsinál.
FIGYELEM
A kétszárnyú ajtók zárása kívülről
A két ajtószárny becsukása után fordítsuk
el a kulcsot jobbra 1-92. ábra.
018-080 ScudoG9 HU:018-080 ScudoG9 HU 24-11-2008 16:11 Pagina 71
