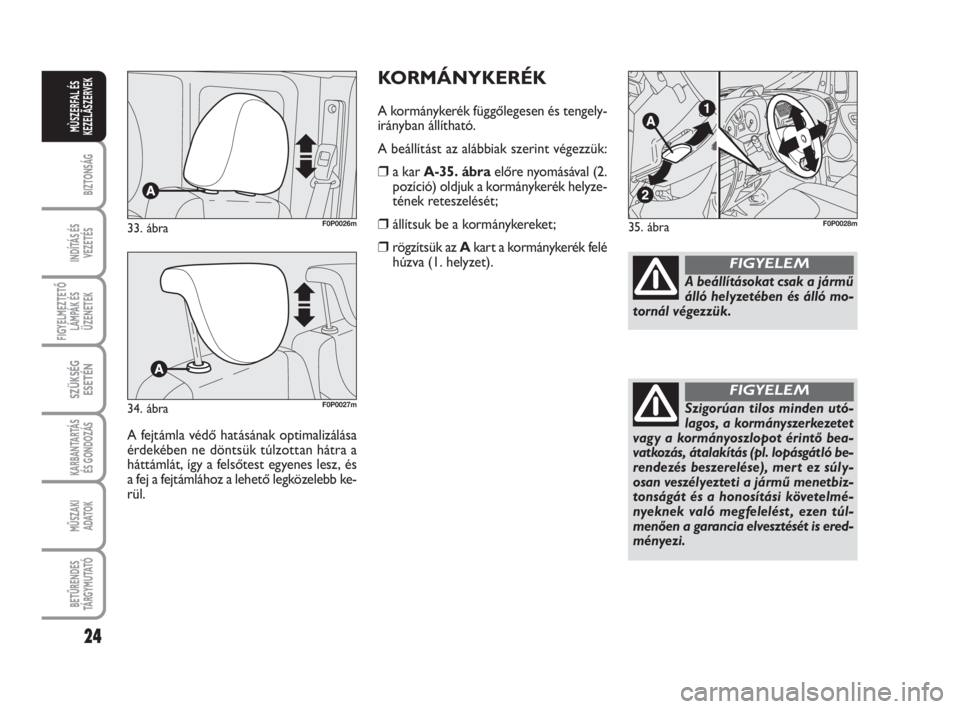

KORMÁNYKERÉK
A kormánykerék függőlegesen és tengely-
irányban állítható.
A beállítást az alábbiak szerint végezzük:
❒a kar A-35. ábraelőre nyomásával (2.
pozíció) oldjuk a kormánykerék helyze-
tének reteszelését;
❒állítsuk be a kormánykereket;
❒rögzítsük az Akart a kormánykerék felé
húzva (1. helyzet).
35. ábraF0P0028m
A beállításokat csak a jármű
álló helyzetében és álló mo-
tornál végezzük.
FIGYELEM
Szigorúan tilos minden utó-
lagos, a kormányszerkezetet
vagy a kormányoszlopot érintő bea-
vatkozás, átalakítás (pl. lopásgátló be-
rendezés beszerelése), mert ez súly-
osan veszélyezteti a jármű menetbiz-
tonságát és a honosítási követelmé-
nyeknek való megfelelést , ezen túl-
menően a garancia elvesztését is ered-
ményezi.
FIGYELEM
24
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
33. ábraF0P0026m
34. ábraF0P0027m
A fejtámla védő hatásának optimalizálása
érdekében ne döntsük túlzottan hátra a
háttámlát, így a felsőtest egyenes lesz, és
a fej a fejtámlához a lehető legközelebb ke-
rül.
018-080 ScudoG9 HU:018-080 ScudoG9 HU 24-11-2008 16:10 Pagina 24

25
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK

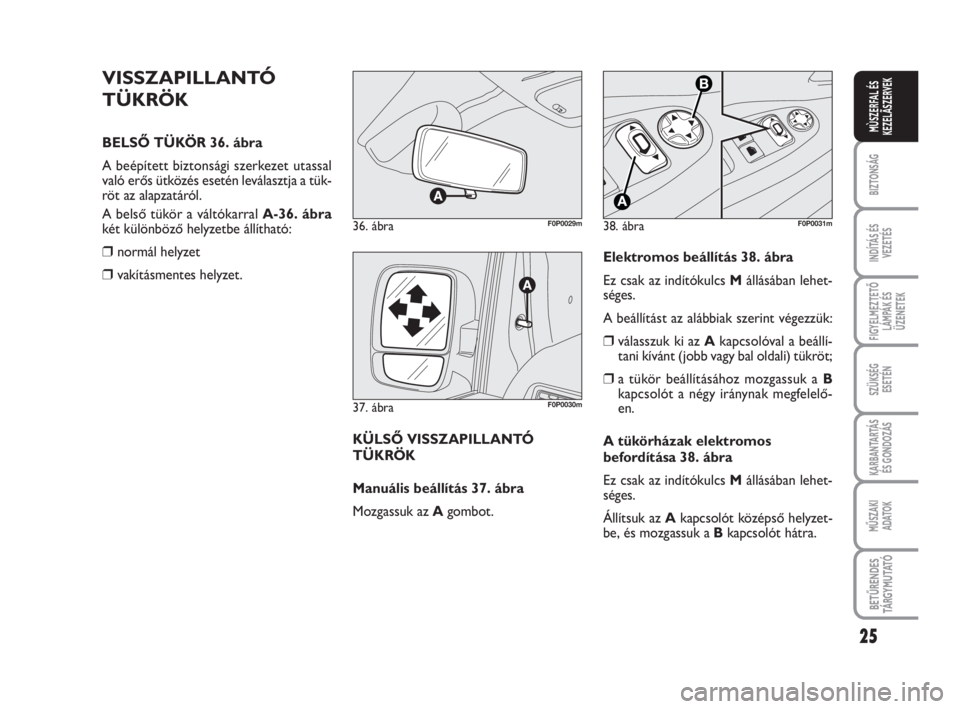

VISSZAPILLANTÓ
TÜKRÖK
BELSŐ TÜKÖR 36. ábra
A beépített biztonsági szerkezet utassal
való erős ütközés esetén leválasztja a tük-
röt az alapzatáról.
A belső tükör a váltókarral A-36. ábra
két különböző helyzetbe állítható:
❒normál helyzet
❒vakításmentes helyzet.
36. ábraF0P0029m
37. ábraF0P0030m
KÜLSŐ VISSZAPILLANTÓ
TÜKRÖK
Manuális beállítás 37. ábra
Mozgassuk az Agombot.
38. ábraF0P0031m
Elektromos beállítás 38. ábra
Ez csak az indítókulcs Mállásában lehet-
séges.
A beállítást az alábbiak szerint végezzük:
❒válasszuk ki az Akapcsolóval a beállí-
tani kívánt (jobb vagy bal oldali) tükröt;
❒a tükör beállításához mozgassuk a B
kapcsolót a négy iránynak megfelelő-
en.
A tükörházak elektromos
befordítása 38. ábra
Ez csak az indítókulcs Mállásában lehet-
séges.
Állítsuk az Akapcsolót középső helyzet-
be, és mozgassuk a Bkapcsolót hátra.
018-080 ScudoG9 HU:018-080 ScudoG9 HU 24-11-2008 16:10 Pagina 25

26
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK

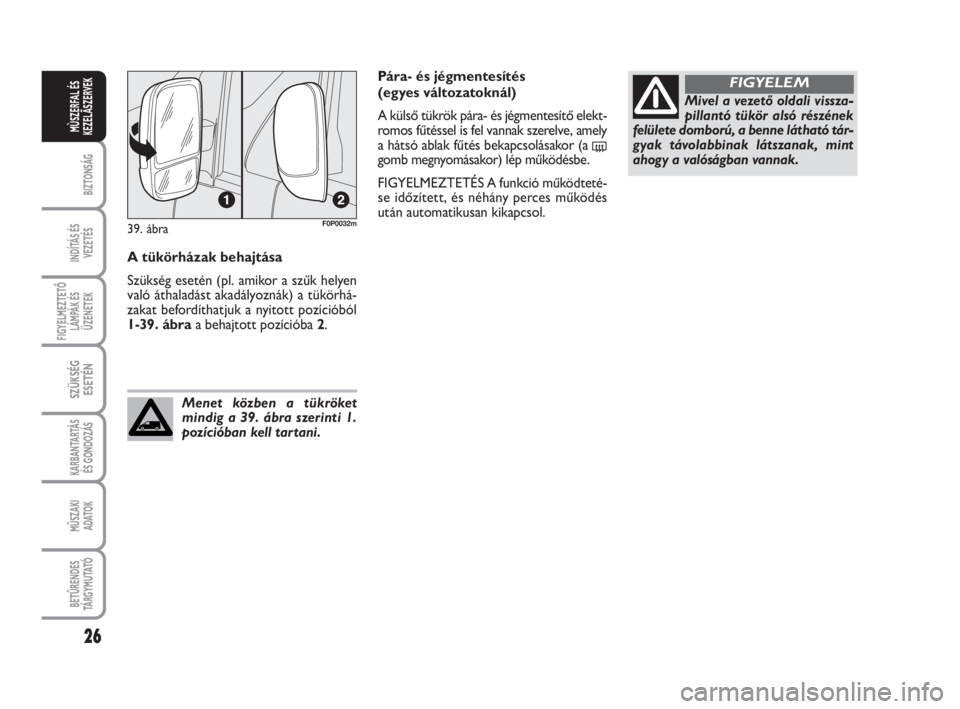

A tükörházak behajtása
Szükség esetén (pl. amikor a szűk helyen
való áthaladást akadályoznák) a tükörhá-
zakat befordíthatjuk a nyitott pozícióból
1-39. ábraa behajtott pozícióba 2.
Menet közben a tükröket
mindig a 39. ábra szerinti 1.
pozícióban kell tartani.
Mivel a vezető oldali vissza-
pillantó tükör alsó részének
felülete domború, a benne látható tár-
gyak távolabbinak látszanak, mint
ahogy a valóságban vannak.
FIGYELEMPára- és jégmentesítés
(egyes változatoknál)
A külső tükrök pára- és jégmentesítő elekt-
romos fűtéssel is fel vannak szerelve, amely
a hátsó ablak fűtés bekapcsolásakor (a
(gomb megnyomásakor) lép működésbe.
FIGYELMEZTETÉS A funkció működteté-
se időzített, és néhány perces működés
után automatikusan kikapcsol.
39. ábraF0P0032m
018-080 ScudoG9 HU:018-080 ScudoG9 HU 24-11-2008 16:10 Pagina 26

27
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK

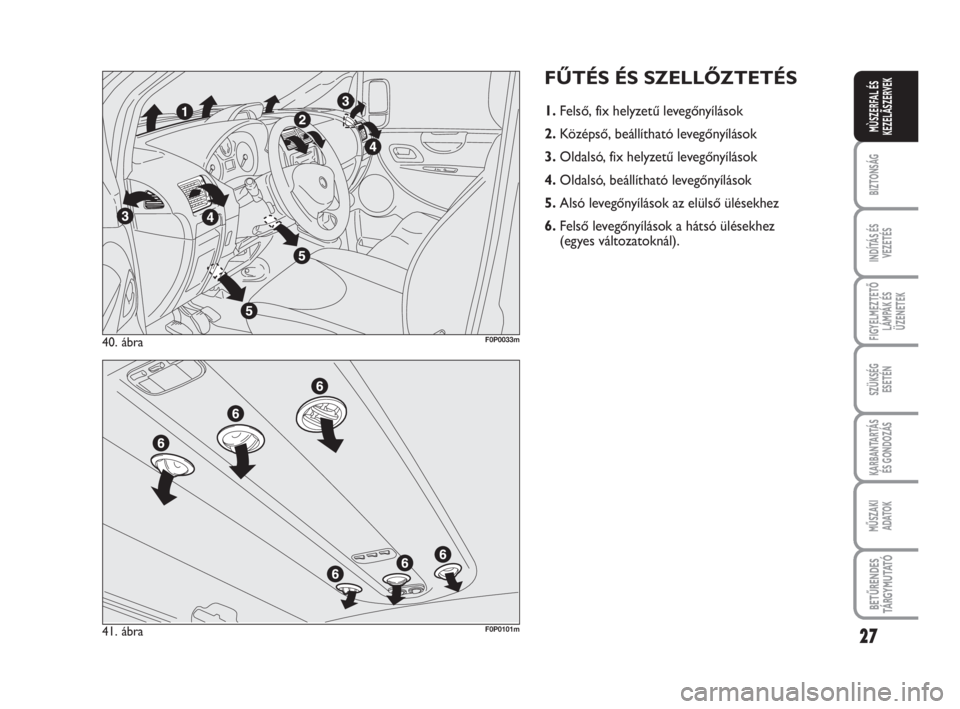

FŰTÉS ÉS SZELLŐZTETÉS
1.Felső, fix helyzetű levegőnyílások
2.Középső, beállítható levegőnyílások
3.Oldalsó, fix helyzetű levegőnyílások
4.Oldalsó, beállítható levegőnyílások
5. Alsó levegőnyílások az elülső ülésekhez
6.Felső levegőnyílások a hátsó ülésekhez
(egyes változatoknál).
40. ábraF0P0033m
41. ábraF0P0101m
018-080 ScudoG9 HU:018-080 ScudoG9 HU 24-11-2008 16:10 Pagina 27

28
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
A Bés a Clevegőnyílások használatakor a
légterelő lamellák a kívánt pozícióba for-
díthatók.

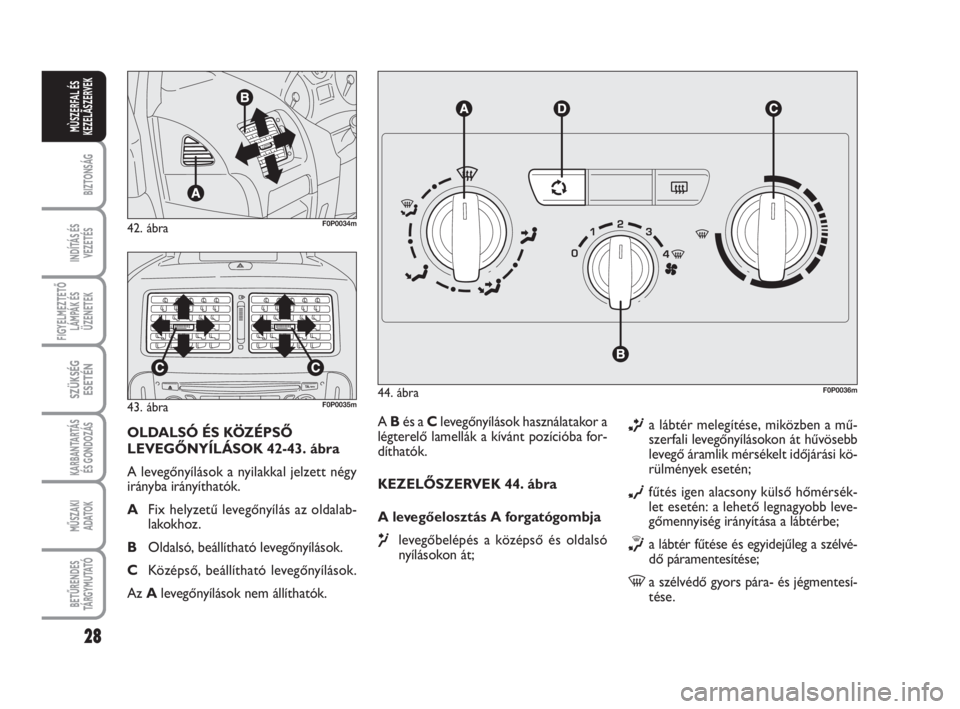

KEZELŐSZERVEK 44. ábra
A levegőelosztás A forgatógombja
µlevegőbelépés a középső és oldalsó
nyílásokon át;
∑a lábtér melegítése, miközben a mű-
szerfali levegőnyílásokon át hűvösebb
levegő áramlik mérsékelt időjárási kö-
rülmények esetén;
∂fűtés igen alacsony külső hőmérsék-
let esetén: a lehető legnagyobb leve-
gőmennyiség irányítása a lábtérbe;
∏a lábtér fűtése és egyidejűleg a szélvé-
dő páramentesítése;
-a szélvédő gyors pára- és jégmentesí-
tése.
44. ábraF0P0036m
42. ábraF0P0034m
43. ábraF0P0035m
OLDALSÓ ÉS KÖZÉPSŐ
LEVEGŐNYÍLÁSOK 42-43. ábra
A levegőnyílások a nyilakkal jelzett négy
irányba irányíthatók.
AFix helyzetű levegőnyílás az oldalab-
lakokhoz.
BOldalsó, beállítható levegőnyílások.
CKözépső, beállítható levegőnyílások.
Az Alevegőnyílások nem állíthatók.
018-080 ScudoG9 HU:018-080 ScudoG9 HU 24-11-2008 16:10 Pagina 28

29
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK

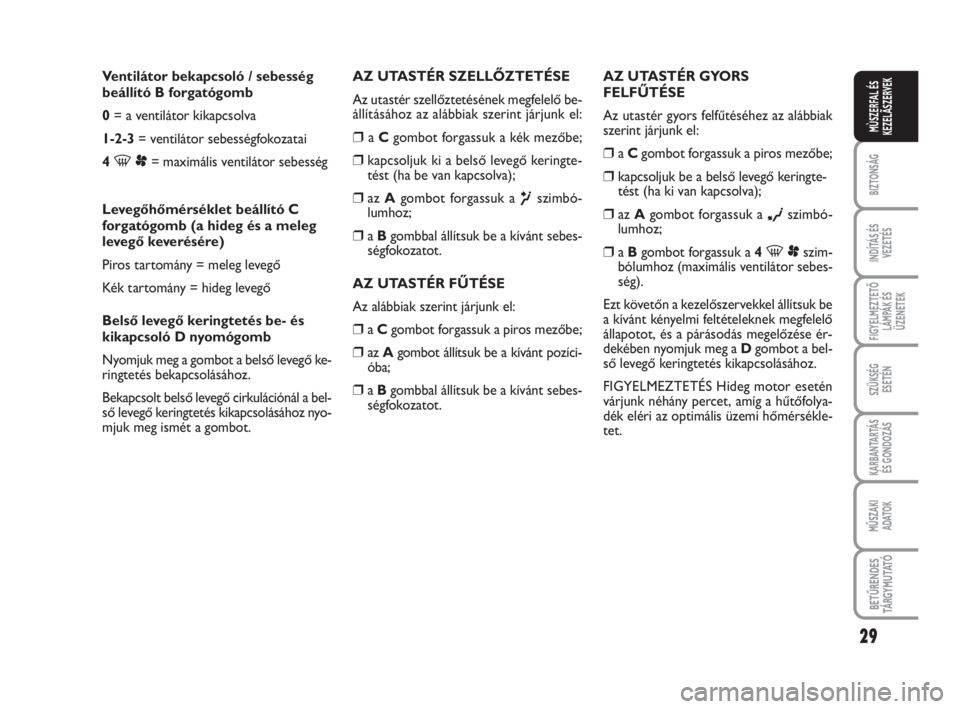

Ventilátor bekapcsoló / sebesség
beállító B forgatógomb
0= a ventilátor kikapcsolva
1-2-3= ventilátor sebességfokozatai
4
-p= maximális ventilátor sebesség
Levegőhőmérséklet beállító C
forgatógomb (a hideg és a meleg
levegő keverésére)
Piros tartomány = meleg levegő
Kék tartomány = hideg levegő
Belső levegő keringtetés be- és
kikapcsoló D nyomógomb
Nyomjuk meg a gombot a belső levegő ke-
ringtetés bekapcsolásához.
Bekapcsolt belső levegő cirkulációnál a bel-
ső levegő keringtetés kikapcsolásához nyo-
mjuk meg ismét a gombot.AZ UTASTÉR GYORS
FELFŰTÉSE
Az utastér gyors felfűtéséhez az alábbiak
szerint járjunk el:❒a Cgombot forgassuk a piros mezőbe;
❒kapcsoljuk be a belső levegő keringte-
tést (ha ki van kapcsolva);
❒az Agombot forgassuk a ∂szimbó-
lumhoz;
❒a Bgombot forgassuk a 4 -pszim-
bólumhoz (maximális ventilátor sebes-
ség).
Ezt követőn a kezelőszervekkel állítsuk be
a kívánt kényelmi feltételeknek megfelelő
állapotot, és a párásodás megelőzése ér-
dekében nyomjuk meg a Dgombot a bel-
ső levegő keringtetés kikapcsolásához.
FIGYELMEZTETÉS Hideg motor esetén
várjunk néhány percet, amíg a hűtőfolya-
dék eléri az optimális üzemi hőmérsékle-
tet. AZ UTASTÉR SZELLŐZTETÉSE
Az utastér szellőztetésének megfelelő be-
állításához az alábbiak szerint járjunk el:
❒a Cgombot forgassuk a kék mezőbe;
❒kapcsoljuk ki a belső levegő keringte-
tést (ha be van kapcsolva);
❒az Agombot forgassuk a µszimbó-
lumhoz;
❒a Bgombbal állítsuk be a kívánt sebes-
ségfokozatot.
AZ UTASTÉR FŰTÉSE
Az alábbiak szerint járjunk el:
❒a Cgombot forgassuk a piros mezőbe;
❒az Agombot állítsuk be a kívánt pozíci-
óba;
❒a Bgombbal állítsuk be a kívánt sebes-
ségfokozatot.
018-080 ScudoG9 HU:018-080 ScudoG9 HU 24-11-2008 16:10 Pagina 29

30
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK

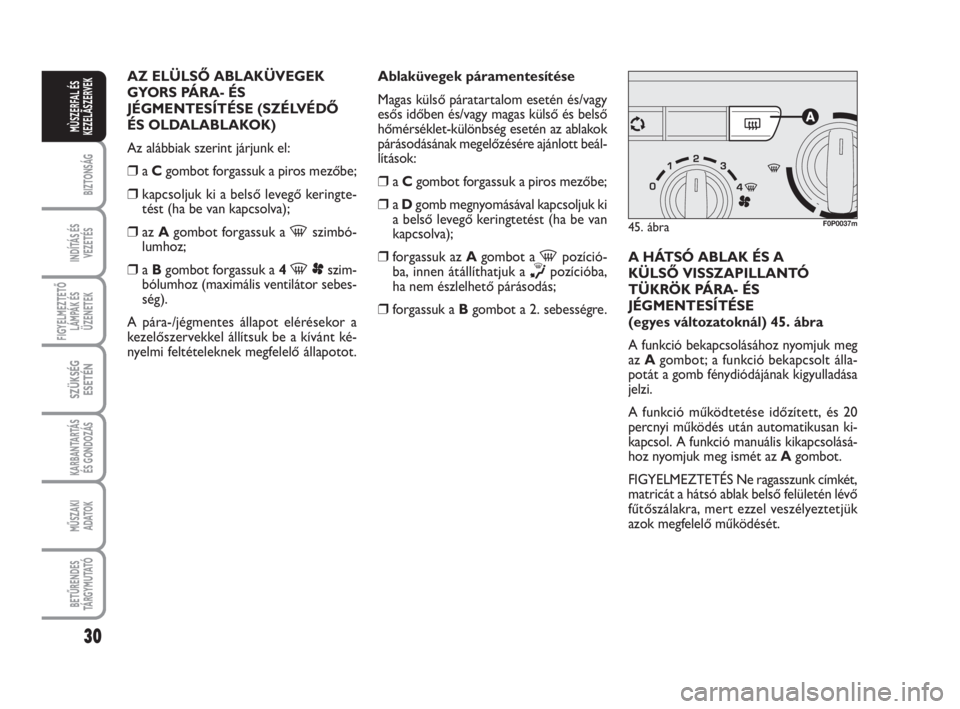

AZ ELÜLSŐ ABLAKÜVEGEK
GYORS PÁRA- ÉS
JÉGMENTESÍTÉSE (SZÉLVÉDŐ
ÉS OLDALABLAKOK)
Az alábbiak szerint járjunk el:
❒a Cgombot forgassuk a piros mezőbe;
❒kapcsoljuk ki a belső levegő keringte-
tést (ha be van kapcsolva);
❒az Agombot forgassuk a -szimbó-
lumhoz;
❒a Bgombot forgassuk a 4 -pszim-
bólumhoz (maximális ventilátor sebes-
ség).
A pára-/jégmentes állapot elérésekor a
kezelőszervekkel állítsuk be a kívánt ké-
nyelmi feltételeknek megfelelő állapotot.Ablaküvegek páramentesítése
Magas külső páratartalom esetén és/vagy
esős időben és/vagy magas külső és belső
hőmérséklet-különbség esetén az ablakok
párásodásának megelőzésére ajánlott beál-
lítások:
❒a Cgombot forgassuk a piros mezőbe;
❒a Dgomb megnyomásával kapcsoljuk ki
a belső levegő keringtetést (ha be van
kapcsolva);
❒forgassuk az Agombot a -pozíció-
ba, innen átállíthatjuk a
∏pozícióba,
ha nem észlelhető párásodás;
❒forgassuk a Bgombot a 2. sebességre.A HÁTSÓ ABLAK ÉS A
KÜLSŐ VISSZAPILLANTÓ
TÜKRÖK PÁRA- ÉS
JÉGMENTESÍTÉSE
(egyes változatoknál) 45. ábra
A funkció bekapcsolásához nyomjuk meg
az Agombot; a funkció bekapcsolt álla-
potát a gomb fénydiódájának kigyulladása
jelzi.
A funkció működtetése időzített, és 20
percnyi működés után automatikusan ki-
kapcsol. A funkció manuális kikapcsolásá-
hoz nyomjuk meg ismét az Agombot.
FIGYELMEZTETÉS Ne ragasszunk címkét,
matricát a hátsó ablak belső felületén lévő
fűtőszálakra, mert ezzel veszélyeztetjük
azok megfelelő működését.
45. ábraF0P0037m
018-080 ScudoG9 HU:018-080 ScudoG9 HU 24-11-2008 16:10 Pagina 30

31
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK

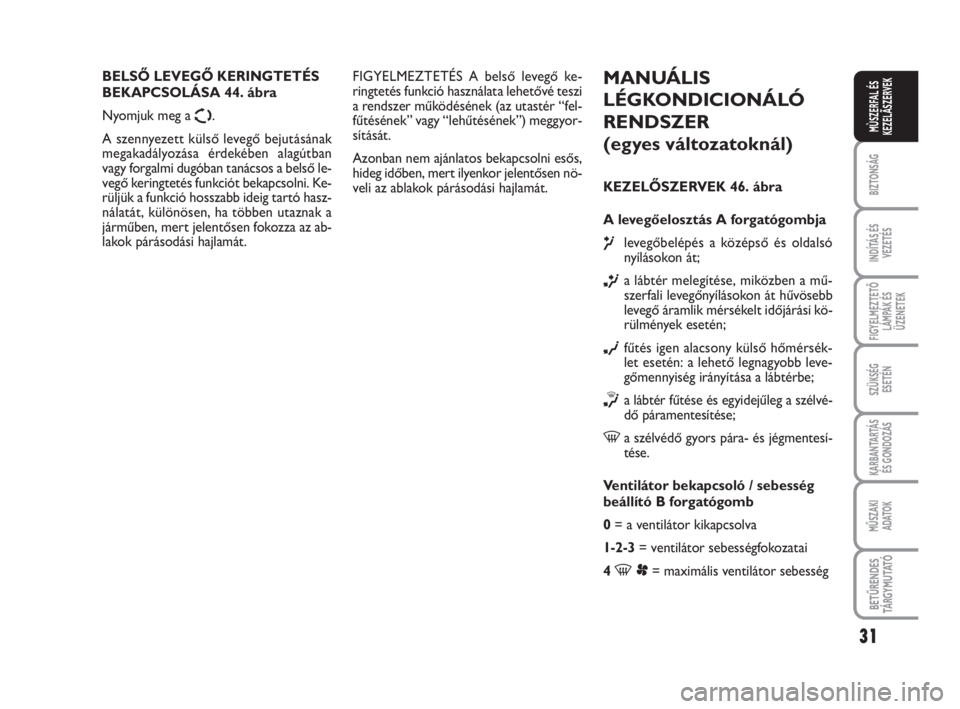

MANUÁLIS
