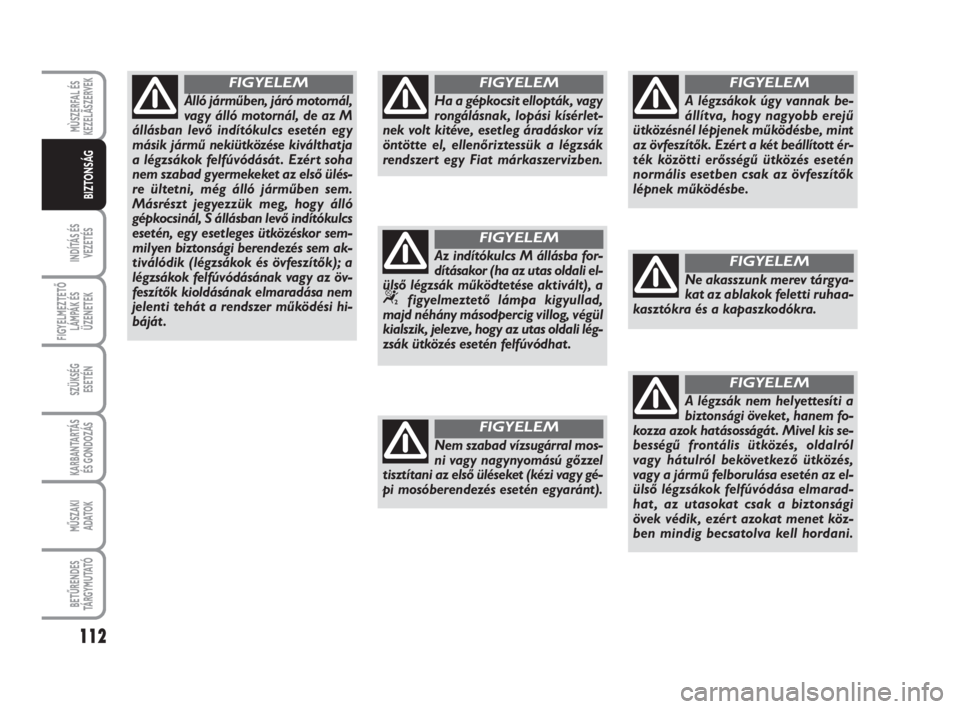

Álló járműben, járó motornál,
vagy álló motornál, de az M
állásban levő indítókulcs esetén egy
másik jármű nekiütközése kiválthatja
a légzsákok felfúvódását . Ezért soha
nem szabad gyermekeket az első ülés-
re ültetni, még álló járműben sem.
Másrészt jegyezzük meg, hogy álló
gépkocsinál, S állásban levő indítókulcs
esetén, egy esetleges ütközéskor sem-
milyen biztonsági berendezés sem ak-
tiválódik (légzsákok és övfeszítők); a
légzsákok felfúvódásának vagy az öv-
feszítők kioldásának elmaradása nem
jelenti tehát a rendszer működési hi-
báját .
FIGYELEM
Nem szabad vízsugárral mos-
ni vagy nagynyomású gőzzel
tisztítani az első üléseket (kézi vagy gé-
pi mosóberendezés esetén egyaránt).
FIGYELEM
A légzsákok úgy vannak be-
állítva, hogy nagyobb erejű
ütközésnél lépjenek működésbe, mint
az övfeszítők. Ezért a két beállított ér-
ték közötti erősségű ütközés esetén
normális esetben csak az övfeszítők
lépnek működésbe.
FIGYELEM
Ne akasszunk merev tárgya-
kat az ablakok feletti ruhaa-
kasztókra és a kapaszkodókra.
FIGYELEM
A légzsák nem helyettesíti a
biztonsági öveket , hanem fo-
kozza azok hatásosságát . Mivel kis se-
bességű frontális ütközés, oldalról
vagy hátulról bekövetkező ütközés,
vagy a jármű felborulása esetén az el-
ülső légzsákok felfúvódása elmarad-
hat , az utasokat csak a biztonsági
övek védik, ezért azokat menet köz-
ben mindig becsatolva kell hordani.
FIGYELEM
Az indítókulcs M állásba for-
dításakor (ha az utas oldali el-
ülső légzsák működtetése aktivált), a
“figyelmeztető lámpa kigyullad,
majd néhány másodpercig villog, végül
kialszik, jelezve, hogy az utas oldali lég-
zsák ütközés esetén felfúvódhat .
FIGYELEM
Ha a gépkocsit ellopták, vagy
rongálásnak, lopási kísérlet-
nek volt kitéve, esetleg áradáskor víz
öntötte el, ellenőriztessük a légzsák
rendszert egy Fiat márkaszervizben.
FIGYELEM
093-112 ScudoG9 HU:093-112 ScudoG9 HU 24-11-2008 11:24 Pagina 112

113
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
A MOTOR INDÍTÁSA ......................................................... 114
PARKOLÁS ............................................................................ 116
MANUÁLIS SEBESSÉGVÁLTÓ HASZNÁLATA ............. 117
ÜZEMANYAG-TAKARÉKOS ÜZEMELTETÉS ............... 118
TÉLI GUMIABRONCSOK ................................................. 121
HÓLÁNC ............................................................................... 121
A JÁRMŰ LEÁLLÍTÁSA HOSSZABB IDŐRE ................. 122
I I
N N
D D
Í Í
T T
Á Á
S S

É É
S S

V V
E E
Z Z
E E
T T
É É
S S
113-122 ScudoG9 HU:113-122 ScudoG9 HU 24-11-2008 11:25 Pagina 113

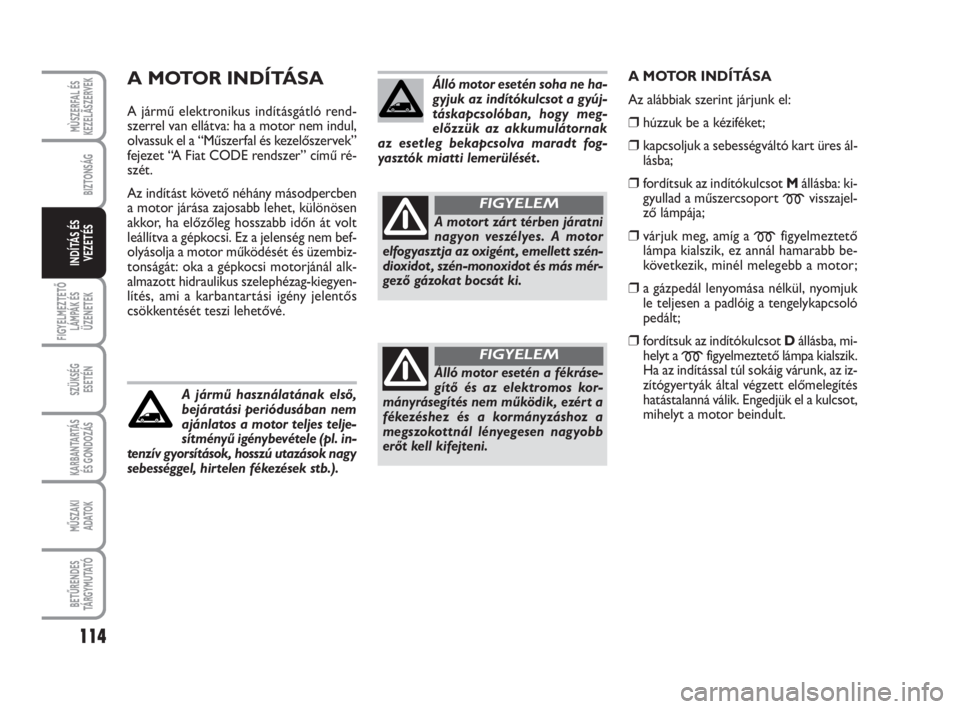

A MOTOR INDÍTÁSA
A jármű elektronikus indításgátló rend-
szerrel van ellátva: ha a motor nem indul,
olvassuk el a “Műszerfal és kezelőszervek”
fejezet “A Fiat CODE rendszer” című ré-
szét.
Az indítást követő néhány másodpercben
a motor járása zajosabb lehet, különösen
akkor, ha előzőleg hosszabb időn át volt
leállítva a gépkocsi. Ez a jelenség nem bef-
olyásolja a motor működését és üzembiz-
tonságát: oka a gépkocsi motorjánál alk-
almazott hidraulikus szelephézag-kiegyen-
lítés, ami a karbantartási igény jelentős
csökkentését teszi lehetővé.
114
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
A jármű használatának első,
bejáratási periódusában nem
ajánlatos a motor teljes telje-
sítményű igénybevétele (pl. in-
tenzív gyorsítások, hosszú utazások nagy
sebességgel, hir telen fékezések stb.).
Álló motor esetén soha ne ha-
gyjuk az indítókulcsot a gyúj-
táskapcsolóban, hogy meg-
előzzük az akkumulátornak
az esetleg bekapcsolva maradt fog-
yasztók miatti lemerülését .
A motor t zár t térben járatni
nagyon veszélyes. A motor
elfogyasztja az oxigént , emellett szén-
dioxidot , szén-monoxidot és más mér-
gező gázokat bocsát ki.
FIGYELEM
Álló motor esetén a fékráse-
gítő és az elektromos kor-
mányrásegítés nem működik, ezért a
fékezéshez és a kormányzáshoz a
megszokottnál lényegesen nagyobb
erőt kell kifejteni.
FIGYELEM
A MOTOR INDÍTÁSA
Az alábbiak szerint járjunk el:
❒húzzuk be a kéziféket;
❒kapcsoljuk a sebességváltó kart üres ál-
lásba;
❒fordítsuk az indítókulcsot Mállásba: ki-
gyullad a műszercsoport
mvisszajel-
ző lámpája;
❒várjuk meg, amíg a mfigyelmeztető
lámpa kialszik, ez annál hamarabb be-
következik, minél melegebb a motor;
❒a gázpedál lenyomása nélkül, nyomjuk
le teljesen a padlóig a tengelykapcsoló
pedált;
❒fordítsuk az indítókulcsot Dállásba, mi-
helyt a
mfigyelmeztető lámpa kialszik.
Ha az indítással túl sokáig várunk, az iz-
zítógyertyák által végzett előmelegítés
hatástalanná válik. Engedjük el a kulcsot,
mihelyt a motor beindult.
113-122 ScudoG9 HU:113-122 ScudoG9 HU 24-11-2008 11:25 Pagina 114

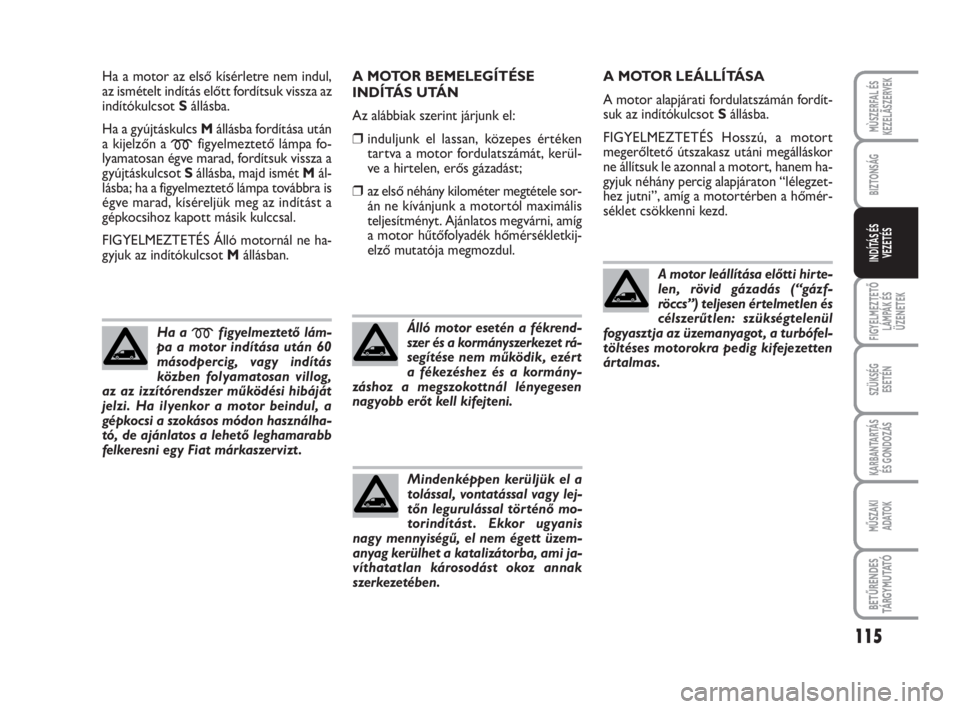

115
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
Ha a motor az első kísérletre nem indul,
az ismételt indítás előtt fordítsuk vissza az
indítókulcsot Sállásba.
Ha a gyújtáskulcs Mállásba fordítása után
a kijelzőn a
mfigyelmeztető lámpa fo-
lyamatosan égve marad, fordítsuk vissza a
gyújtáskulcsot Sállásba, majd ismét Mál-
lásba; ha a figyelmeztető lámpa továbbra is
égve marad, kíséreljük meg az indítást a
gépkocsihoz kapott másik kulccsal.
FIGYELMEZTETÉS Álló motornál ne ha-
gyjuk az indítókulcsot Mállásban.
Ha a
mfigyelmeztető lám-
pa a motor indítása után 60
másodpercig, vagy indítás
közben folyamatosan villog,
az az izzítórendszer működési hibáját
jelzi. Ha ilyenkor a motor beindul, a
gépkocsi a szokásos módon használha-
tó, de ajánlatos a lehető leghamarabb
felkeresni egy Fiat márkaszervizt .
A MOTOR BEMELEGÍTÉSE
INDÍTÁS UTÁN
Az alábbiak szerint járjunk el:
❒induljunk el lassan, közepes értéken
tartva a motor fordulatszámát, kerül-
ve a hirtelen, erős gázadást;
❒az első néhány kilométer megtétele sor-
án ne kívánjunk a motortól maximális
teljesítményt. Ajánlatos megvárni, amíg
a motor hűtőfolyadék hőmérsékletkij-
elző mutatója megmozdul.
Álló motor esetén a fékrend-
szer és a kormányszerkezet rá-
segítése nem működik, ezér t
a fékezéshez és a kormány-
záshoz a megszokottnál lényegesen
nagyobb erőt kell kifejteni.
Mindenképpen kerüljük el a
tolással, vontatással vagy lej-
tőn legurulással történő mo-
torindítást . Ekkor ugyanis
nagy mennyiségű, el nem égett üzem-
anyag kerülhet a katalizátorba, ami ja-
víthatatlan károsodást okoz annak
szerkezetében.
A MOTOR LEÁLLÍTÁSA
A motor alapjárati fordulatszámán fordít-
suk az indítókulcsot Sállásba.
FIGYELMEZTETÉS Hosszú, a motort
megerőltető útszakasz utáni megálláskor
ne állítsuk le azonnal a motort, hanem ha-
gyjuk néhány percig alapjáraton “lélegzet-
hez jutni”, amíg a motortérben a hőmér-
séklet csökkenni kezd.
A motor leállítása előtti hirte-
len, rövid gázadás (“gázf-
röccs”) teljesen értelmetlen és
célszerűtlen: szükségtelenül
fogyasztja az üzemanyagot , a turbófel-
töltéses motorokra pedig kifejezetten
ártalmas.
113-122 ScudoG9 HU:113-122 ScudoG9 HU 24-11-2008 11:25 Pagina 115

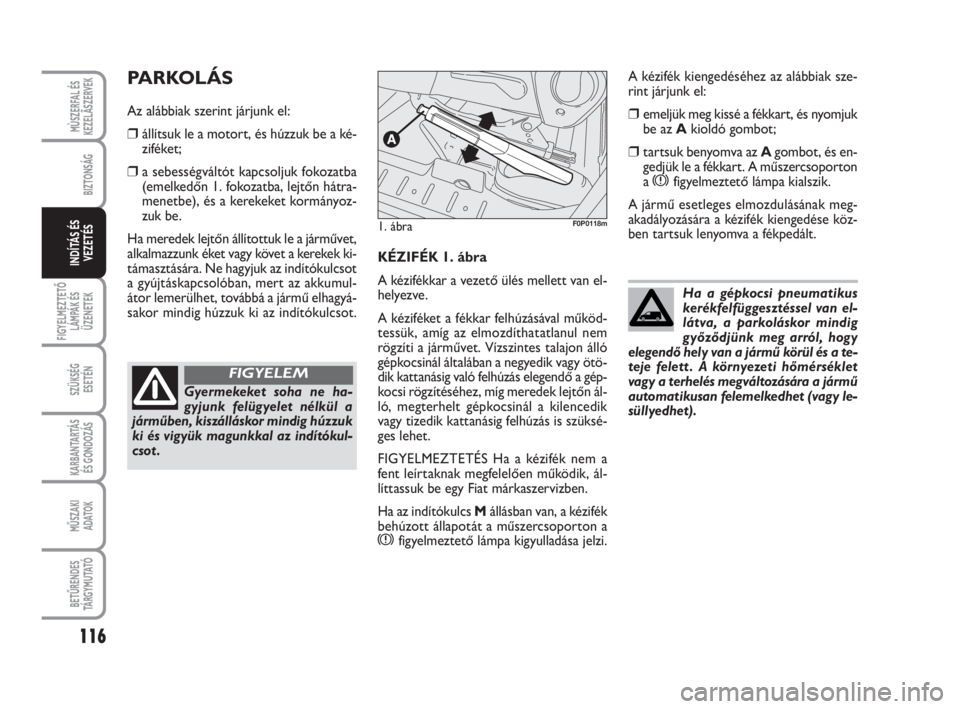

116
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉSKÉZIFÉK 1. ábra
A kézifékkar a vezető ülés mellett van el-
helyezve.
A kéziféket a fékkar felhúzásával működ-
tessük, amíg az elmozdíthatatlanul nem
rögzíti a járművet. Vízszintes talajon álló
gépkocsinál általában a negyedik vagy ötö-
dik kattanásig való felhúzás elegendő a gép-
kocsi rögzítéséhez, míg meredek lejtőn ál-
ló, megterhelt gépkocsinál a kilencedik
vagy tizedik kattanásig felhúzás is szüksé-
ges lehet.
FIGYELMEZTETÉS Ha a kézifék nem a
fent leírtaknak megfelelően működik, ál-
líttassuk be egy Fiat márkaszervizben.
Ha az indítókulcs Mállásban van, a kézifék
behúzott állapotát a műszercsoporton a
xfigyelmeztető lámpa kigyulladása jelzi.
PARKOLÁS
Az alábbiak szerint járjunk el:
❒állítsuk le a motort, és húzzuk be a ké-
ziféket;
❒a sebességváltót kapcsoljuk fokozatba
(emelkedőn 1. fokozatba, lejtőn hátra-
menetbe), és a kerekeket kormányoz-
zuk be.
Ha meredek lejtőn állítottuk le a járművet,
alkalmazzunk éket vagy követ a kerekek ki-
támasztására. Ne hagyjuk az indítókulcsot
a gyújtáskapcsolóban, mert az akkumul-
átor lemerülhet, továbbá a jármű elhagyá-
sakor mindig húzzuk ki az indítókulcsot.
Gyermekeket soha ne ha-
gyjunk felügyelet nélkül a
járműben, kiszálláskor mindig húzzuk
ki és vigyük magunkkal az indítókul-
csot .
FIGYELEM
1. ábraF0P0118m
A kézifék kiengedéséhez az alábbiak sze-
rint járjunk el:
❒emeljük meg kissé a fékkart, és nyomjuk
be az Akioldó gombot;
❒tartsuk benyomva az Agombot, és en-
gedjük le a fékkart. A műszercsoporton
a
xfigyelmeztető lámpa kialszik.
A jármű esetleges elmozdulásának meg-
akadályozására a kézifék kiengedése köz-
ben tartsuk lenyomva a fékpedált.
Ha a gépkocsi pneumatikus
kerékfelfüggesztéssel van el-
látva, a parkoláskor mindig
győződjünk meg arról, hogy
elegendő hely van a jármű körül és a te-
teje felett . A környezeti hőmérséklet
vagy a terhelés megváltozására a jármű
automatikusan felemelkedhet (vagy le-
süllyedhet).
113-122 ScudoG9 HU:113-122 ScudoG9 HU 24-11-2008 11:25 Pagina 116

117
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
MANUÁLIS
SEBESSÉGVÁLTÓ
HASZNÁLATA
A sebességfokozatok kapcsolásához nyo-
mjuk le teljesen a tengelykapcsoló pedált,
és mozgassuk a sebességváltó kart a kívánt
pozícióba (a fokozatkapcsolási séma a se-
bességváltó kar fogantyúján van feltüntet-
ve).
FIGYELMEZTETÉS A hátrameneti foko-
zat kapcsolása csak teljesen álló jármű ese-
tében lehetséges. Járó motornál a hátra-
menet kapcsolása előtt lenyomott ten-
gelykapcsoló pedállal várjunk legalább 2
másodpercig, hogy elkerüljük a fogaskere-
kek károsodását.
2. ábra - ötfokozatú sebességváltóF0P0119m
Ötfokozatú sebességváltó 2. ábra
A hátramenet Rkapcsolásakor az üres ál-
lásból mozdítsuk a kart először jobbra,
majd hátra.
Hatfokozatú sebességváltó 2/a
ábra
A hátrameneti fokozatRkapcsolásához az
alábbiak szerint járjunk el: a kar elmozdí-
tása előtt két ujjal húzzuk fel a sebesség-
váltó kar gombja alatti gyűrűt, és egyidej-
űleg mozdítsuk a kart először balra, majd
előre.
A helyes sebességváltáshoz
fontos a tengelykapcsoló pe-
dál teljes lenyomása. Ezért ügyeljünk
arra, hogy a pedálok alatt ne legyen
semmilyen akadály, a padlószőnyeg
simán feküdjön, és ne akadályozza a
pedálok mozgását .
FIGYELEM
Vezetés közben ne nyugtassuk
a kezünket a sebességváltó
kar fogantyúján, mer t az így
előidézett nyomás, akármi-
lyen gyenge is, okozhat idő előtti kopást
a sebességváltómű szerkezetében.
2/a ábra - hatfokozatú sebességváltóF0P0347m
113-122 ScudoG9 HU:113-122 ScudoG9 HU 24-11-2008 11:25 Pagina 117

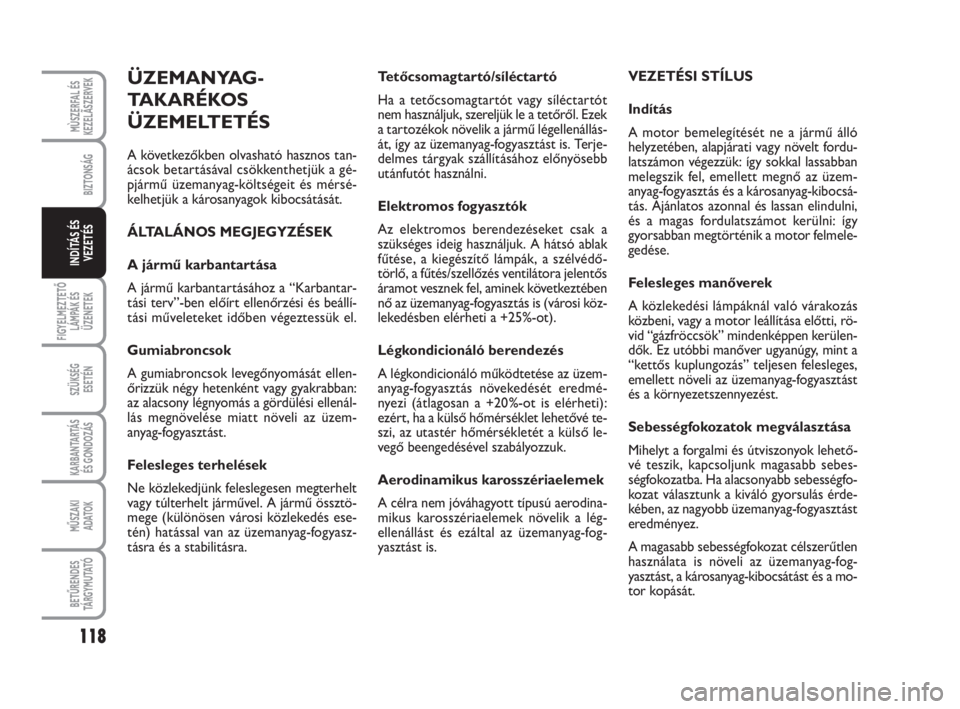

118
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
Tetőcsomagtartó/síléctartó
Ha a tetőcsomagtartót vagy síléctartót
nem használjuk, szereljük le a tetőről. Ezek
a tartozékok növelik a jármű légellenállás-
át, így az üzemanyag-fogyasztást is. Terje-
delmes tárgyak szállításához előnyösebb
utánfutót használni.
Elektromos fogyasztók
Az elektromos berendezéseket csak a
szükséges ideig használjuk. A hátsó ablak
fűtése, a kiegészítő lámpák, a szélvédő-
törlő, a fűtés/szellőzés ventilátora jelentős
áramot vesznek fel, aminek következtében
nő az üzemanyag-fogyasztás is (városi köz-
lekedésben elérheti a +25%-ot).
Légkondicionáló berendezés
A légkondicionáló működtetése az üzem-
anyag-fogyasztás növekedését eredmé-
nyezi (átlagosan a +20%-ot is elérheti):
ezért, ha a külső hőmérséklet lehetővé te-
szi, az utastér hőmérsékletét a külső le-
vegő beengedésével szabályozzuk.
Aerodinamikus karosszériaelemek
A célra nem jóváhagyott típusú aerodina-
mikus karosszériaelemek növelik a lég-
ellenállást és ezáltal az üzemanyag-fog-
yasztást is.VEZETÉSI STÍLUS
Indítás
A motor bemelegítését ne a jármű álló
helyzetében, alapjárati vagy növelt fordu-
latszámon végezzük: így sokkal lassabban
melegszik fel, emellett megnő az üzem-
anyag-fogyasztás és a károsanyag-kibocsá-
tás. Ajánlatos azonnal és lassan elindulni,
és a magas fordulatszámot kerülni: így
gyorsabban megtörténik a motor felmele-
gedése.
Felesleges manőverek
A közlekedési lámpáknál való várakozás
közbeni, vagy a motor leállítása előtti, rö-
vid “gázfröccsök” mindenképpen kerülen-
dők. Ez utóbbi manőver ugyanúgy, mint a
“kettős kuplungozás” teljesen felesleges,
emellett növeli az üzemanyag-fogyasztást
és a környezetszennyezést.
Sebességfokozatok megválasztása
Mihelyt a forgalmi és útviszonyok lehető-
vé teszik, kapcsoljunk magasabb sebes-
ségfokozatba. Ha alacsonyabb sebességfo-
kozat választunk a kiváló gyorsulás érde-
kében, az nagyobb üzemanyag-fogyasztást
eredményez.
A magasabb sebességfokozat célszerűtlen
használata is növeli az üzemanyag-fog-
yasztást, a károsanyag-kibocsátást és a mo-
tor kopását.ÜZEMANYAG-
TAKARÉKOS
ÜZEMELTETÉS
A következőkben olvasható hasznos tan-
ácsok betartásával csökkenthetjük a gé-
pjármű üzemanyag-költségeit és mérsé-
kelhetjük a károsanyagok kibocsátását.
ÁLTALÁNOS MEGJEGYZÉSEK
A jármű karbantartása
A jármű karbantartásához a “Karbantar-
tási terv”-ben előírt ellenőrzési és beállí-
tási műveleteket időben végeztessük el.
Gumiabroncsok
A gumiabroncsok levegőnyomását ellen-
őrizzük négy hetenként vagy gyakrabban:
az alacsony légnyomás a gördülési ellenál-
lás megnövelése miatt növeli az üzem-
anyag-fogyasztást.
Felesleges terhelések
Ne közlekedjünk feleslegesen megterhelt
vagy túlterhelt járművel. A jármű össztö-
mege (különösen városi közlekedés ese-
tén) hatással van az üzemanyag-fogyasz-
tásra és a stabilitásra.
113-122 ScudoG9 HU:113-122 ScudoG9 HU 24-11-2008 11:25 Pagina 118

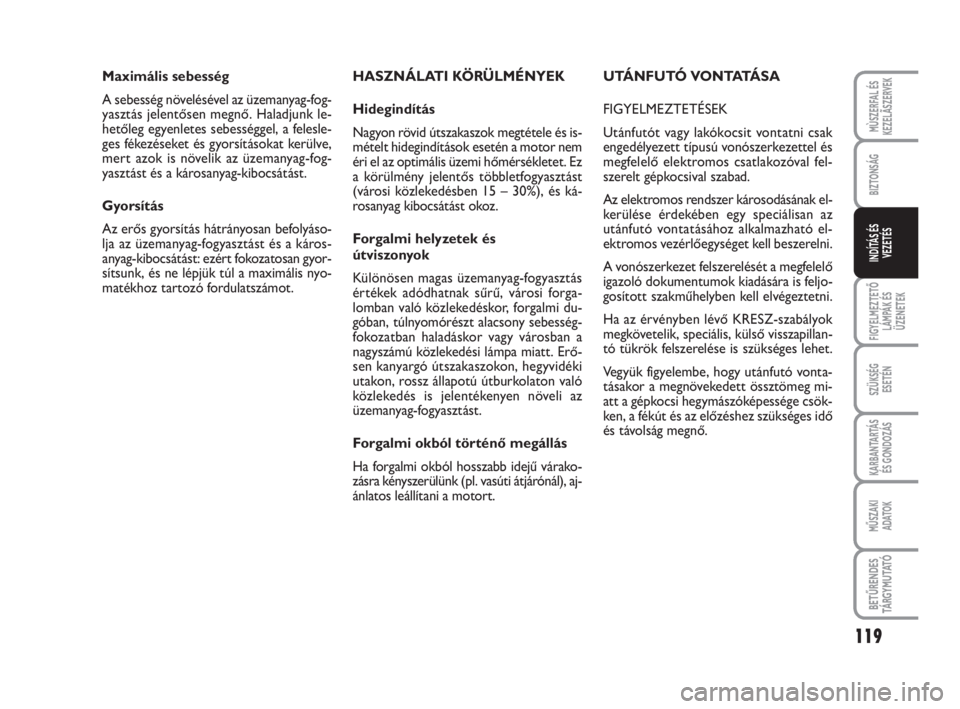

119
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
HASZNÁLATI KÖRÜLMÉNYEK
Hidegindítás
Nagyon rövid útszakaszok megtétele és is-
mételt hidegindítások esetén a motor nem
éri el az optimális üzemi hőmérsékletet. Ez
a körülmény jelentős többletfogyasztást
(városi közlekedésben 15 – 30%), és ká-
rosanyag kibocsátást okoz.
Forgalmi helyzetek és
útviszonyok
Különösen magas üzemanyag-fogyasztás
értékek adódhatnak sűrű, városi forga-
lomban való közlekedéskor, forgalmi du-
góban, túlnyomórészt alacsony sebesség-
fokozatban haladáskor vagy városban a
nagyszámú közlekedési lámpa miatt. Erő-
sen kanyargó útszakaszokon, hegyvidéki
utakon, rossz állapotú útburkolaton való
közlekedés is jelentékenyen növeli az
üzemanyag-fogyasztást.
Forgalmi okból történő megállás
Ha forgalmi okból hosszabb idejű várako-
zásra kényszerülünk (pl. vasúti átjárónál), aj-
ánlatos leállítani a motort. Maximális sebesség
A sebesség növelésével az üzemanyag-fog-
yasztás jelentősen megnő. Haladjunk le-
hetőleg egyenletes sebességgel, a felesle-
ges fékezéseket és gyorsításokat kerülve,
mert azok is növelik az üzemanyag-fog-
yasztást és a károsanyag-kibocsátást.
Gyorsítás
Az erős gyorsítás hátrányosan befolyáso-
lja az üzemanyag-fogyasztást és a káros-
anyag-kibocsátást: ezért fokozatosan gyor-
sítsunk, és ne lépjük túl a maximális nyo-
matékhoz tartozó fordulatszámot.UTÁNFUTÓ VONTATÁSA
FIGYELMEZTETÉSEK
Utánfutót vagy lakókocsit vontatni csak
engedélyezett típusú vonószerkezettel és
megfelelő elektromos csatlakozóval fel-
szerelt gépkocsival szabad.
Az elektromos rendszer károsodásának el-
kerülése érdekében egy speciálisan az
utánfutó vontatásához alkalmazható el-
ektromos vezérlőegységet kell beszerelni.
A vonószerkezet felszerelését a megfelelő
igazoló dokumentumok kiadására is feljo-
gosított szakműhelyben kell elvégeztetni.
Ha az érvényben lévő KRESZ-szabályok
megkövetelik, speciális, külső visszapillan-
tó tükrök felszerelése is szükséges lehet.
Vegyük figyelembe, hogy utánfutó vonta-
tásakor a megnövekedett össztömeg mi-
att a gépkocsi hegymászóképessége csök-
ken, a fékút és az előzéshez szükséges idő
és távolság megnő.
113-122 ScudoG9 HU:113-122 ScudoG9 HU 24-11-2008 11:25 Pagina 119
