2010 FIAT SCUDO Kezelési és karbantartási útmutató (in Hungarian)

8
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK

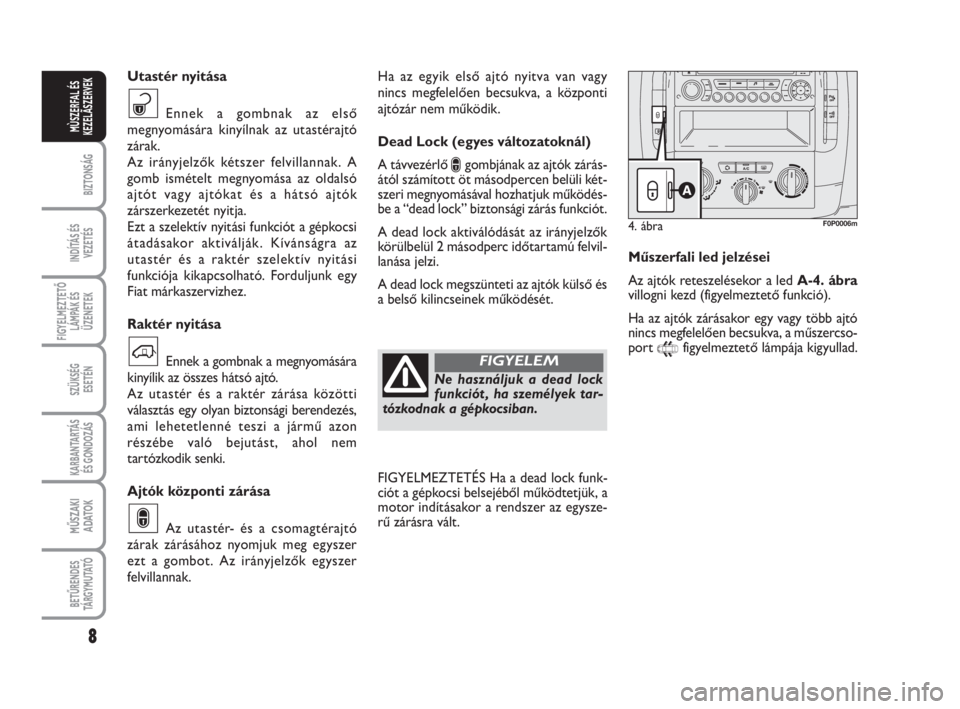

Ha az egyik első ajtó nyitva van vagy
nincs megfelelően becsukva, a központi
ajtózár nem működik.
Dead Lock (egyes változatoknál)
A távvezérlő
∫gombjának az ajtók zárás-
ától számított öt másodpercen belüli két-
szeri megnyomásával hozhatjuk működés-
be a “dead lock” biztonsági zárás funkciót.
A dead lock aktiválódását az irányjelzők
körülbelül 2 másodperc időtartamú felvil-
lanása jelzi.
A dead lock megszünteti az ajtók külső és
a belső kilincseinek működését.
Műszerfali led jelzései
Az ajtók reteszelésekor a led A-4. ábra
villogni kezd (figyelmeztető funkció).
Ha az ajtók zárásakor egy vagy több ajtó
nincs megfelelően becsukva, a műszercso-
port
9figyelmeztető lámpája kigyullad.
4. ábraF0P0006m
Utastér nyitása
Ennek a gombnak az első
megnyomására kinyílnak az utastérajtó
zárak.
Az irányjelzők kétszer felvillannak. A
gomb ismételt megnyomása az oldalsó
ajtót vagy ajtókat és a hátsó ajtók
zárszerkezetét nyitja.
Ezt a szelektív nyitási funkciót a gépkocsi
átadásakor aktiválják. Kívánságra az
utastér és a raktér szelektív nyitási
funkciója kikapcsolható. Forduljunk egy
Fiat márkaszervizhez.
Raktér nyitása
Ennek a gombnak a megnyomására
kinyílik az összes hátsó ajtó.
Az utastér és a raktér zárása közötti
választás egy olyan biztonsági berendezés,
ami lehetetlenné teszi a jármű azon
részébe való bejutást, ahol nem
tartózkodik senki.
Ajtók központi zárása
Az utastér- és a csomagtérajtó
zárak zárásához nyomjuk meg egyszer
ezt a gombot. Az irányjelzők egyszer
felvillannak.
∫
`
ª
Ne használjuk a dead lock
funkciót , ha személyek tar-
tózkodnak a gépkocsiban.
FIGYELEM
FIGYELMEZTETÉS Ha a dead lock funk-
ciót a gépkocsi belsejéből működtetjük, a
motor indításakor a rendszer az egysze-
rű zárásra vált.
001-017 ScudoG9 HU.qxp:001-017 ScudoG9 HU 24-11-2008 16:09 Pagina 8

9
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
A kimerült elemek eldobása
veszélyes a környezetre, ezért
azokat a törvényben előírt
módon, speciális tárolóedény-
ben kell gyűjteni, vagy le kell adni egy
Fiat márkaszervizben, ahol gondoskod-
nak a megfelelő kezelésükről.
5. ábraF0P0007m6. ábraF0P0008m

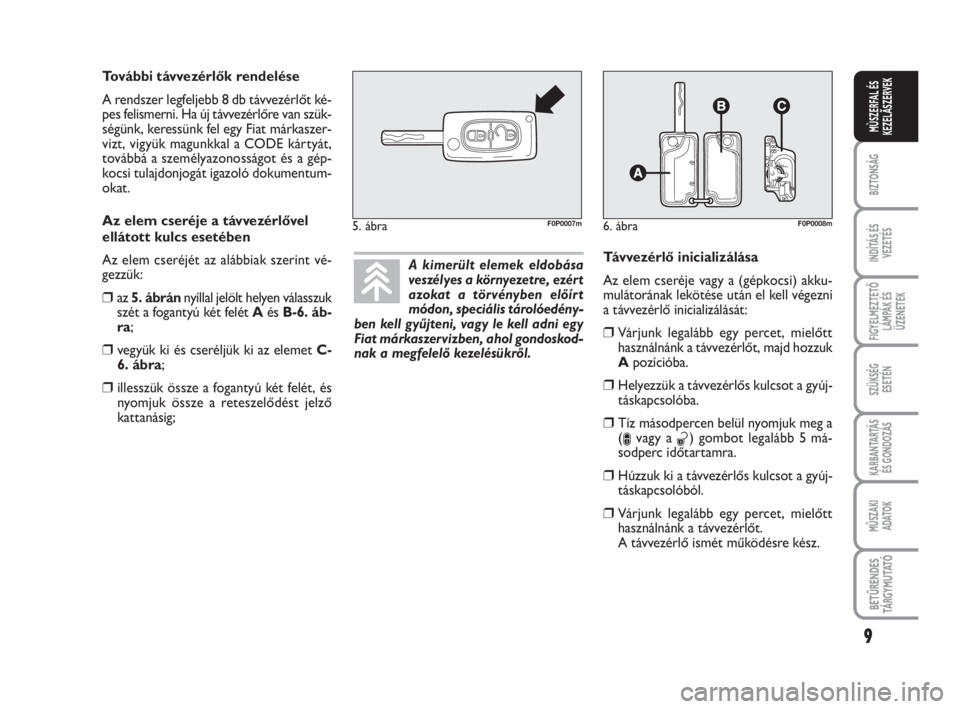

További távvezérlők rendelése
A rendszer legfeljebb 8 db távvezérlőt ké-
pes felismerni. Ha új távvezérlőre van szük-
ségünk, keressünk fel egy Fiat márkaszer-
vizt, vigyük magunkkal a CODE kártyát,
továbbá a személyazonosságot és a gép-
kocsi tulajdonjogát igazoló dokumentum-
okat.
Az elem cseréje a távvezérlővel
ellátott kulcs esetében
Az elem cseréjét az alábbiak szerint vé-
gezzük:
❒az 5. ábránnyíllal jelölt helyen válasszuk
szét a fogantyú két felét A ésB-6. áb-
ra;
❒vegyük ki és cseréljük ki az elemet C-
6. ábra;
❒illesszük össze a fogantyú két felét, és
nyomjuk össze a reteszelődést jelző
kattanásig;Távvezérlő inicializálása
Az elem cseréje vagy a (gépkocsi) akku-
mulátorának lekötése után el kell végezni
a távvezérlő inicializálását:
❒Várjunk legalább egy percet, mielőtt
használnánk a távvezérlőt, majd hozzuk
Apozícióba.
❒Helyezzük a távvezérlős kulcsot a gyúj-
táskapcsolóba.
❒Tíz másodpercen belül nyomjuk meg a
(
∫vagy a ª) gombot legalább 5 má-
sodperc időtartamra.
❒Húzzuk ki a távvezérlős kulcsot a gyúj-
táskapcsolóból.
❒Várjunk legalább egy percet, mielőtt
használnánk a távvezérlőt.
A távvezérlő ismét működésre kész.
001-017 ScudoG9 HU.qxp:001-017 ScudoG9 HU 24-11-2008 16:09 Pagina 9

10
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK

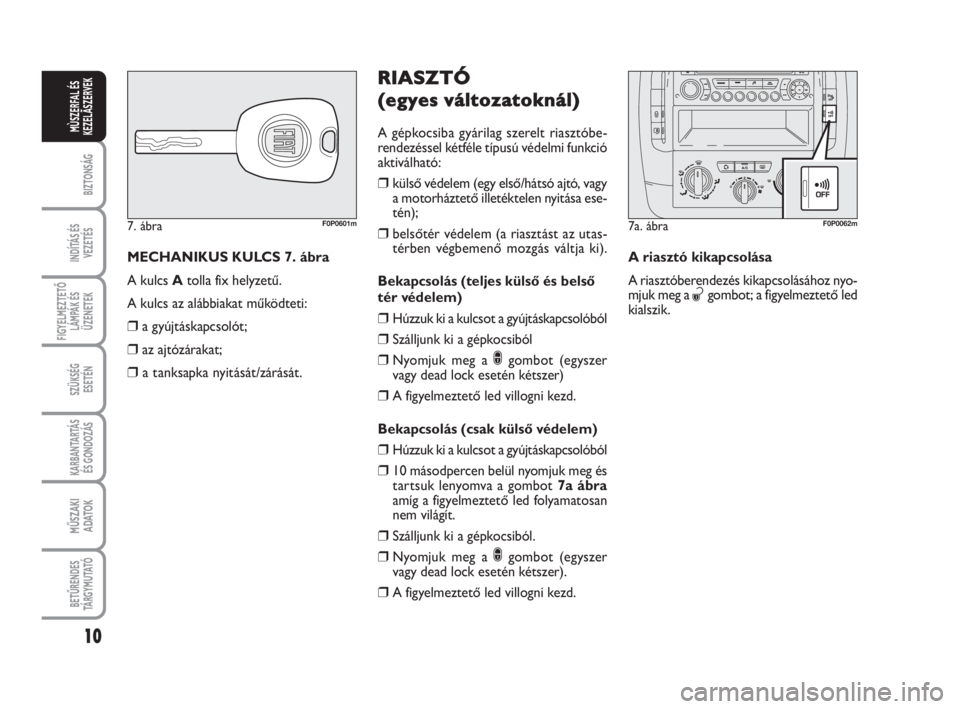

MECHANIKUS KULCS 7. ábra
A kulcs Atolla fix helyzetű.
A kulcs az alábbiakat működteti:
❒a gyújtáskapcsolót;
❒az ajtózárakat;
❒a tanksapka nyitását/zárását.
7. ábraF0P0601m
RIASZTÓ
(egyes változatoknál)
A gépkocsiba gyárilag szerelt riasztóbe-
rendezéssel kétféle típusú védelmi funkció
aktiválható:
❒külső védelem (egy első/hátsó ajtó, vagy
a motorháztető illetéktelen nyitása ese-
tén);
❒belsőtér védelem (a riasztást az utas-
térben végbemenő mozgás váltja ki).
Bekapcsolás (teljes külső és belső
tér védelem)
❒Húzzuk ki a kulcsot a gyújtáskapcsolóból
❒Szálljunk ki a gépkocsiból
❒Nyomjuk meg a ∫gombot (egyszer
vagy dead lock esetén kétszer)
❒A figyelmeztető led villogni kezd.
Bekapcsolás (csak külső védelem)
❒Húzzuk ki a kulcsot a gyújtáskapcsolóból
❒10 másodpercen belül nyomjuk meg és
tartsuk lenyomva a gombot 7a ábra
amíg a figyelmeztető led folyamatosan
nem világít.
❒Szálljunk ki a gépkocsiból.
❒Nyomjuk meg a ∫gombot (egyszer
vagy dead lock esetén kétszer).
❒A figyelmeztető led villogni kezd.A riasztó kikapcsolása
A riasztóberendezés kikapcsolásához nyo-
mjuk meg a
ªgombot; a figyelmeztető led
kialszik.
7a. ábraF0P0062m
001-017 ScudoG9 HU.qxp:001-017 ScudoG9 HU 24-11-2008 16:09 Pagina 10

11
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK

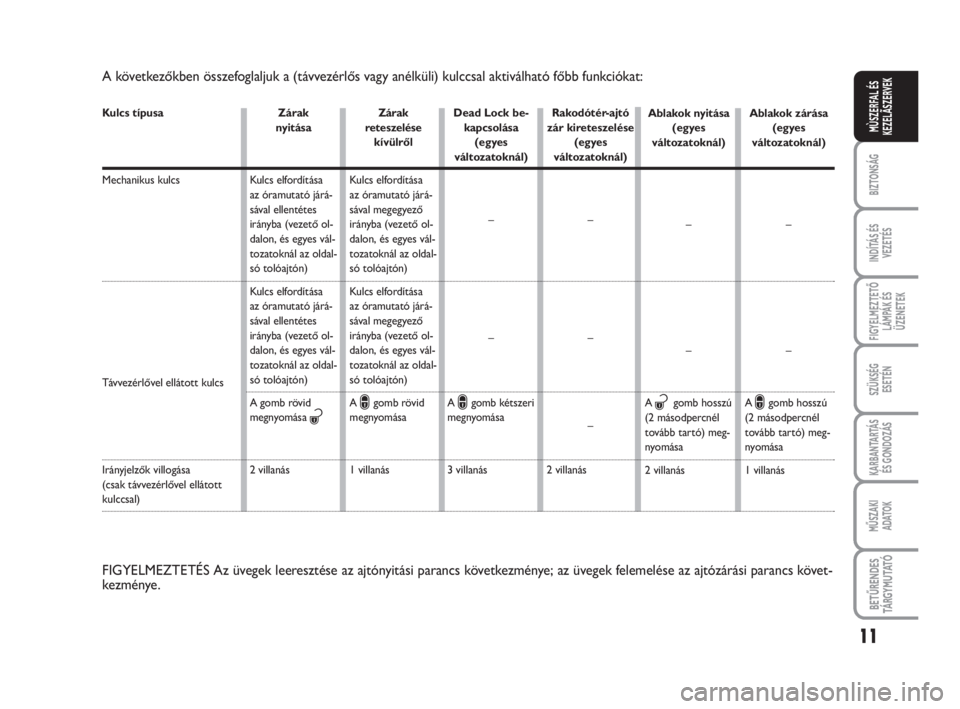

A következőkben összefoglaljuk a (távvezérlős vagy anélküli) kulccsal aktiválható főbb funkciókat:
Kulcs típusa
Mechanikus kulcs
Távvezérlővel ellátott kulcs
Irányjelzők villogása
(csak távvezérlővel ellátott
kulccsal) Zárak
nyitása
Kulcs elfordítása
az óramutató járá-
sával ellentétes
irányba (vezető ol-
dalon, és egyes vál-
tozatoknál az oldal-
só tolóajtón)
Kulcs elfordítása
az óramutató járá-
sával ellentétes
irányba (vezető ol-
dalon, és egyes vál-
tozatoknál az oldal-
só tolóajtón)
A gomb rövid
megnyomása
ª
2 villanásZárak
reteszelése
kívülről
Kulcs elfordítása
az óramutató járá-
sával megegyező
irányba (vezető ol-
dalon, és egyes vál-
tozatoknál az oldal-
só tolóajtón)
Kulcs elfordítása
az óramutató járá-
sával megegyező
irányba (vezető ol-
dalon, és egyes vál-
tozatoknál az oldal-
só tolóajtón)
A
∫gomb rövid
megnyomása
1 villanásDead Lock be-
kapcsolása
(egyes
változatoknál)
–
–
A∫gomb kétszeri
megnyomása
3 villanásRakodótér-ajtó
zár kireteszelése
(egyes
változatoknál)
–
–
–
2 villanás
FIGYELMEZTETÉS Az üvegek leeresztése az ajtónyitási parancs következménye; az üvegek felemelése az ajtózárási parancs követ-
kezménye.
Ablakok nyitása
(egyes
változatoknál)
–
–
A
ªgomb hosszú
(2 másodpercnél
tovább tartó) meg-
nyomása
2 villanásAblakok zárása
(egyes
változatoknál)
–
–
A∫gomb hosszú
(2 másodpercnél
tovább tartó) meg-
nyomása
1 villanás
001-017 ScudoG9 HU.qxp:001-017 ScudoG9 HU 24-11-2008 16:09 Pagina 11

12
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK

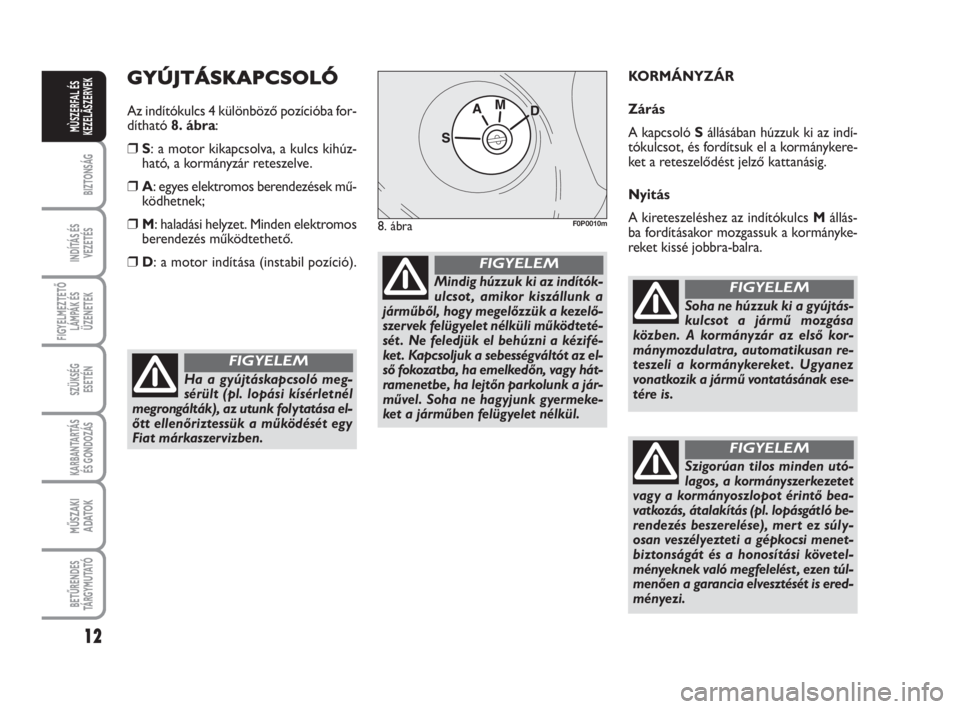

GYÚJTÁSKAPCSOLÓ
Az indítókulcs 4 különböző pozícióba for-
dítható 8. ábra:
❒S: a motor kikapcsolva, a kulcs kihúz-
ható, a kormányzár reteszelve.
❒A: egyes elektromos berendezések mű-
ködhetnek;
❒M: haladási helyzet. Minden elektromos
berendezés működtethető.
❒D: a motor indítása (instabil pozíció).KORMÁNYZÁR
Zárás
A kapcsoló Sállásában húzzuk ki az indí-
tókulcsot, és fordítsuk el a kormánykere-
ket a reteszelődést jelző kattanásig.
Nyitás
A kireteszeléshez az indítókulcs Mállás-
ba fordításakor mozgassuk a kormányke-
reket kissé jobbra-balra.
Ha a gyújtáskapcsoló meg-
sérült (pl. lopási kísérletnél
megrongálták), az utunk folytatása el-
őtt ellenőriztessük a működését egy
Fiat márkaszervizben.
FIGYELEM
Mindig húzzuk ki az indítók-
ulcsot , amikor kiszállunk a
járműből, hogy megelőzzük a kezelő-
szervek felügyelet nélküli működteté-
sét . Ne feledjük el behúzni a kézifé-
ket . Kapcsoljuk a sebességváltót az el-
ső fokozatba, ha emelkedőn, vagy hát-
ramenetbe, ha lejtőn parkolunk a jár-
művel. Soha ne hagyjunk gyermeke-
ket a járműben felügyelet nélkül.
FIGYELEM
8. ábraF0P0010m
Soha ne húzzuk ki a gyújtás-
kulcsot a jármű mozgása
közben. A kormányzár az első kor-
mánymozdulatra, automatikusan re-
teszeli a kormánykereket . Ugyanez
vonatkozik a jármű vontatásának ese-
tére is.
FIGYELEM
Szigorúan tilos minden utó-
lagos, a kormányszerkezetet
vagy a kormányoszlopot érintő bea-
vatkozás, átalakítás (pl. lopásgátló be-
rendezés beszerelése), mert ez súly-
osan veszélyezteti a gépkocsi menet-
biztonságát és a honosítási követel-
ményeknek való megfelelést , ezen túl-
menően a garancia elvesztését is ered-
ményezi.
FIGYELEM
001-017 ScudoG9 HU.qxp:001-017 ScudoG9 HU 24-11-2008 16:09 Pagina 12

13
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK

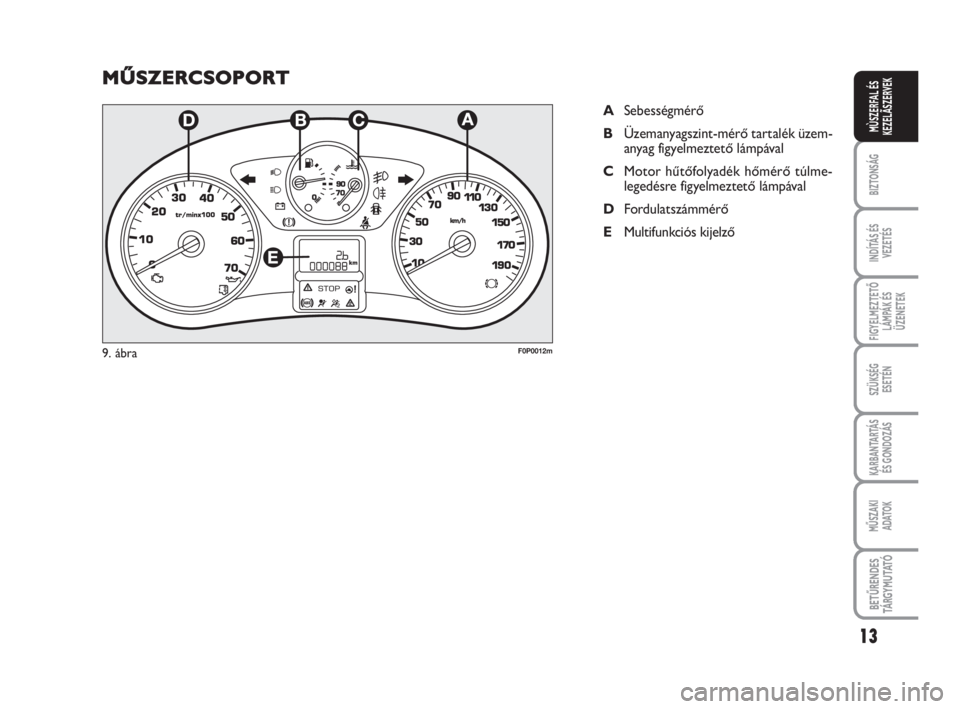

MŰSZERCSOPORT
ASebességmérő
BÜzemanyagszint-mérő tartalék üzem-
anyag figyelmeztető lámpával
CMotor hűtőfolyadék hőmérő túlme-
legedésre figyelmeztető lámpával
DFordulatszámmérő
EMultifunkciós kijelző
F0P0012m9. ábra
001-017 ScudoG9 HU.qxp:001-017 ScudoG9 HU 24-11-2008 16:09 Pagina 13

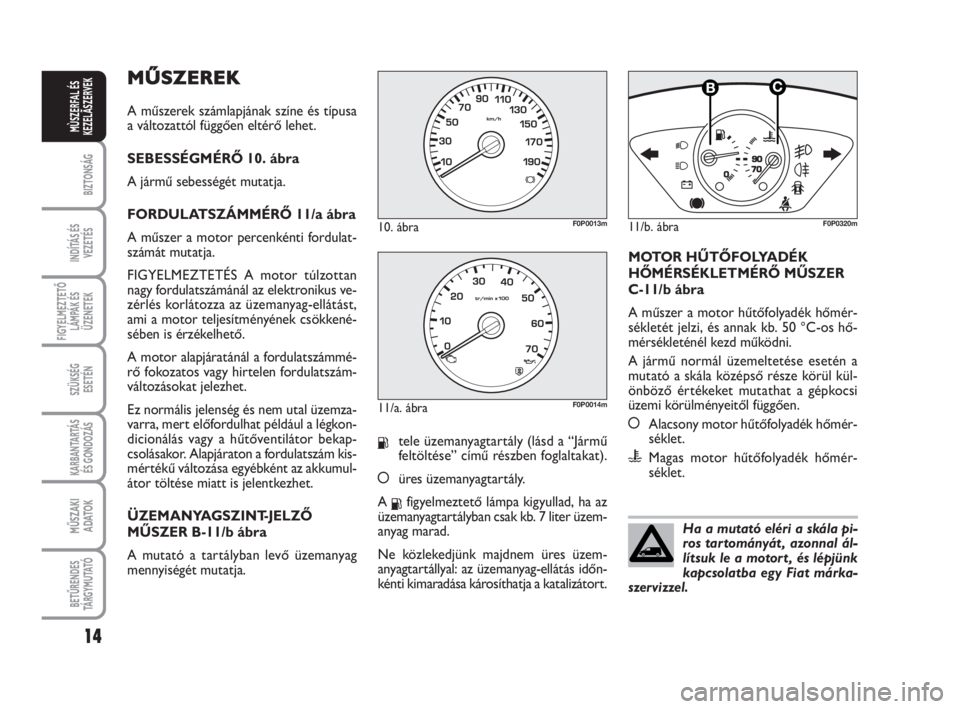

MŰSZEREK
A műszerek számlapjának színe és típusa
a változattól függően eltérő lehet.
SEBESSÉGMÉRŐ 10. ábra
A jármű sebességét mutatja.
FORDULATSZÁMMÉRŐ 11/a ábra
A műszer a motor percenkénti fordulat-
számát mutatja.
FIGYELMEZTETÉS A motor túlzottan
nagy fordulatszámánál az elektronikus ve-
zérlés korlátozza az üzemanyag-ellátást,
ami a motor teljesítményének csökkené-
sében is érzékelhető.
A motor alapjáratánál a fordulatszámmé-
rő fokozatos vagy hirtelen fordulatszám-
változásokat jelezhet.
Ez normális jelenség és nem utal üzemza-
varra, mert előfordulhat például a légkon-
dicionálás vagy a hűtőventilátor bekap-
csolásakor. Alapjáraton a fordulatszám kis-
mértékű változása egyébként az akkumul-
átor töltése miatt is jelentkezhet.
ÜZEMANYAGSZINT-JELZŐ
MŰSZER B-11/b ábra
A mutató a tartályban levő üzemanyag
mennyiségét mutatja.
Ktele üzemanyagtartály (lásd a “Jármű
feltöltése” című részben foglaltakat).
åüres üzemanyagtartály.
A
Kfigyelmeztető lámpa kigyullad, ha az
üzemanyagtartályban csak kb. 7 liter üzem-
anyag marad.
Ne közlekedjünk majdnem üres üzem-
anyagtartállyal: az üzemanyag-ellátás időn-
kénti kimaradása károsíthatja a katalizátort.MOTOR HŰTŐFOLYADÉK
HŐMÉRSÉKLETMÉRŐ MŰSZER
C-11/b ábra
A műszer a motor hűtőfolyadék hőmér-
sékletét jelzi, és annak kb. 50 °C-os hő-
mérsékleténél kezd működni.
A jármű normál üzemeltetése esetén a
mutató a skála középső része körül kül-
önböző értékeket mutathat a gépkocsi
üzemi körülményeitől függően.
åAlacsony motor hűtőfolyadék hőmér-
séklet.
uMagas motor hűtőfolyadék hőmér-
séklet.
10. ábraF0P0013m
11/a. ábraF0P0014m
14
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
Ha a mutató eléri a skála pi-
ros tartományát , azonnal ál-
lítsuk le a motort , és lépjünk
kapcsolatba egy Fiat márka-
szervizzel.
11/b. ábra
1/2
F0P0320m
001-017 ScudoG9 HU.qxp:001-017 ScudoG9 HU 24-11-2008 16:09 Pagina 14

15
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK

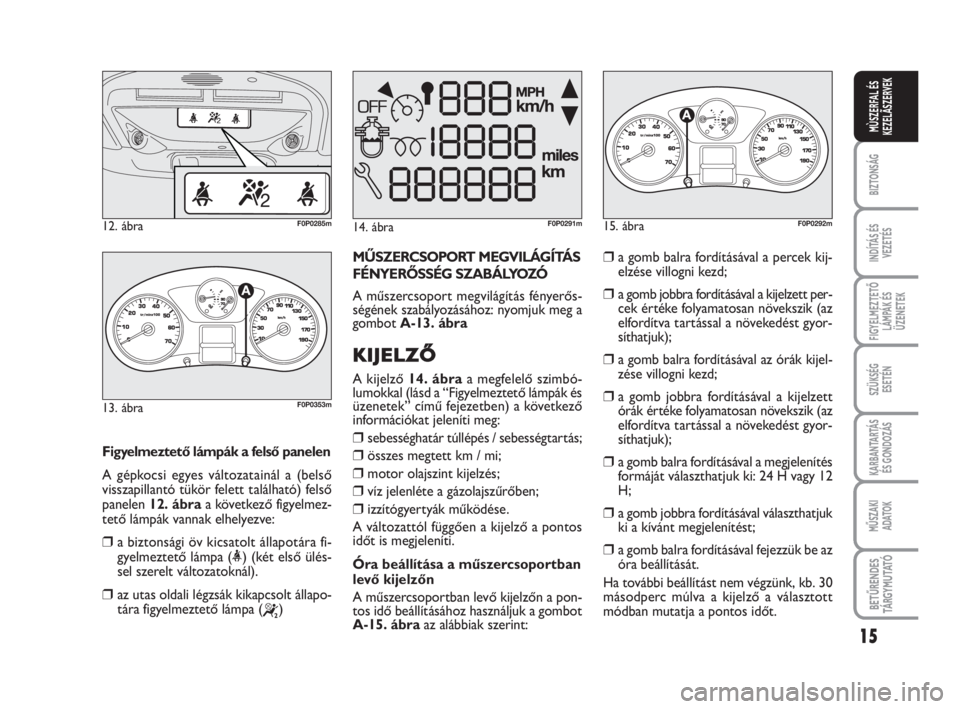

Figyelmeztető lámpák a felső panelen
A gépkocsi egyes változatainál a (belső
visszapillantó tükör felett található) felső
panelen 12. ábraa következő figyelmez-
tető lámpák vannak elhelyezve:
❒a biztonsági öv kicsatolt állapotára fi-
gyelmeztető lámpa (<) (két első ülés-
sel szerelt változatoknál).
❒az utas oldali légzsák kikapcsolt állapo-
tára figyelmeztető lámpa (
“)
12. ábraF0P0285m
13. ábra
1/2
F0P0353m
MŰSZERCSOPORT MEGVILÁGÍTÁS
FÉNYERŐSSÉG SZABÁLYOZÓ
A műszercsoport megvilágítás fényerős-
ségének szabályozásához: nyomjuk meg a
gombot A-13. ábra
KIJELZŐ
A kijelző 14. ábraa megfelelő szimbó-
lumokkal (lásd a “Figyelmeztető lámpák és
üzenetek” című fejezetben) a következő
információkat jeleníti meg:
❒sebességhatár túllépés / sebességtartás;
❒összes megtett km / mi;
❒motor olajszint kijelzés;
❒víz jelenléte a gázolajszűrőben;
❒izzítógyertyák működése.
A változattól függően a kijelző a pontos
időt is megjeleníti.
Óra beállítása a műszercsoportban
levő kijelzőn
A műszercsoportban levő kijelzőn a pon-
tos idő beállításához használjuk a gombot
A-15. ábraaz alábbiak szerint:
14. ábraF0P0291m15. ábra
1/2
F0P0292m
❒a gomb balra fordításával a percek kij-
elzése villogni kezd;
❒a gomb jobbra fordításával a kijelzett per-
cek értéke folyamatosan növekszik (az
elfordítva tartással a növekedést gyor-
síthatjuk);
❒a gomb balra fordításával az órák kijel-
zése villogni kezd;
❒a gomb jobbra fordításával a kijelzett
órák értéke folyamatosan növekszik (az
elfordítva tartással a növekedést gyor-
síthatjuk);
❒a gomb balra fordításával a megjelenítés
formáját választhatjuk ki: 24 H vagy 12
H;
❒a gomb jobbra fordításával választhatjuk
ki a kívánt megjelenítést;
❒a gomb balra fordításával fejezzük be az
óra beállítását.
Ha további beállítást nem végzünk, kb. 30
másodperc múlva a kijelző a választott
módban mutatja a pontos időt.
001-017 ScudoG9 HU.qxp:001-017 ScudoG9 HU 24-11-2008 16:09 Pagina 15
