Emelt tetős változatoknál
❒8-as kulccsal hajtsuk ki az Arögzítő-
csavarokat;
❒vegyük ki az izzófoglalatot;
❒húzzuk ki és cseréljük ki a nyomásra
rögzülő izzót.RENDSZÁMTÁBLA-VILÁGÍTÁS
Egy izzó cseréjét az alábbiak szerint vé-
gezzük:
Kétszárnyú hátsó ajtóval szerelt
változatoknál 17. ábra
❒a gépkocsi belsejében dolgozva vegyük
le a belső fedelet;
❒a rögzítőnyelvek szétnyitásával kössük
le az elektromos csatlakozót;
❒vegyük le a műanyag védőfedelet
15. ábra
AA
F0P0210m
16. ábra
A
A
F0P0211m
17. ábraF0P0212m
18. ábraF0P0607m

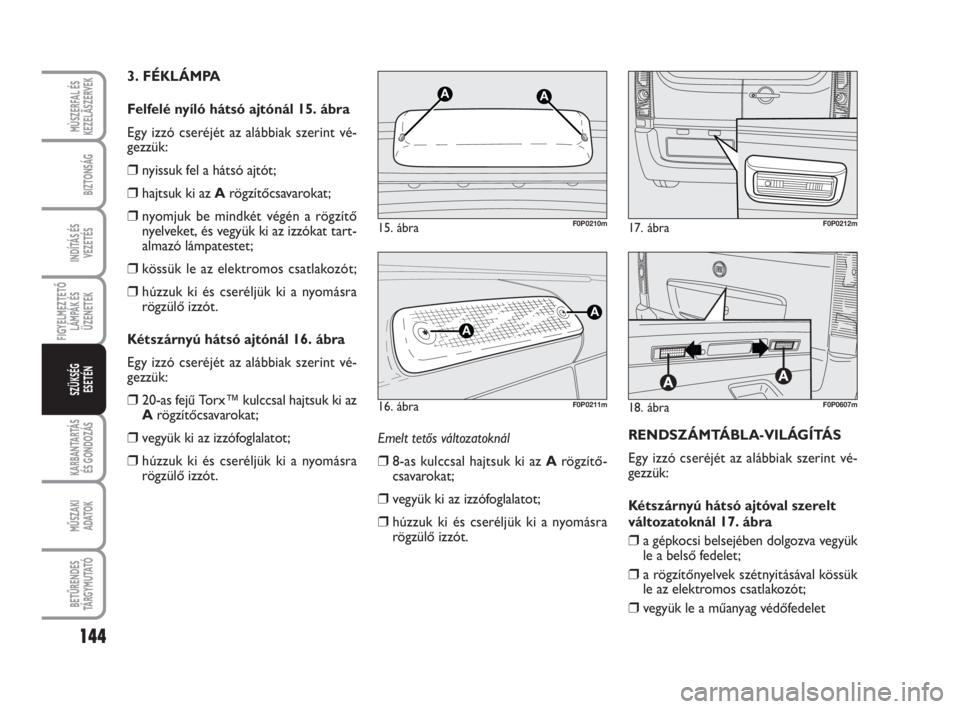

3. FÉKLÁMPA
Felfelé nyíló hátsó ajtónál 15. ábra
Egy izzó cseréjét az alábbiak szerint vé-
gezzük:
❒nyissuk fel a hátsó ajtót;
❒hajtsuk ki az Arögzítőcsavarokat;
❒nyomjuk be mindkét végén a rögzítő
nyelveket, és vegyük ki az izzókat tart-
almazó lámpatestet;
❒kössük le az elektromos csatlakozót;
❒húzzuk ki és cseréljük ki a nyomásra
rögzülő izzót.
Kétszárnyú hátsó ajtónál 16. ábra
Egy izzó cseréjét az alábbiak szerint vé-
gezzük:
❒20-as fejű Torx™ kulccsal hajtsuk ki az
Arögzítőcsavarokat;
❒vegyük ki az izzófoglalatot;
❒húzzuk ki és cseréljük ki a nyomásra
rögzülő izzót.
133-152 ScudoG9 HU:133-152 ScudoG9 HU 16-11-2009 15:44 Pagina 144

145
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
SZÜKSÉG
ESETÉN

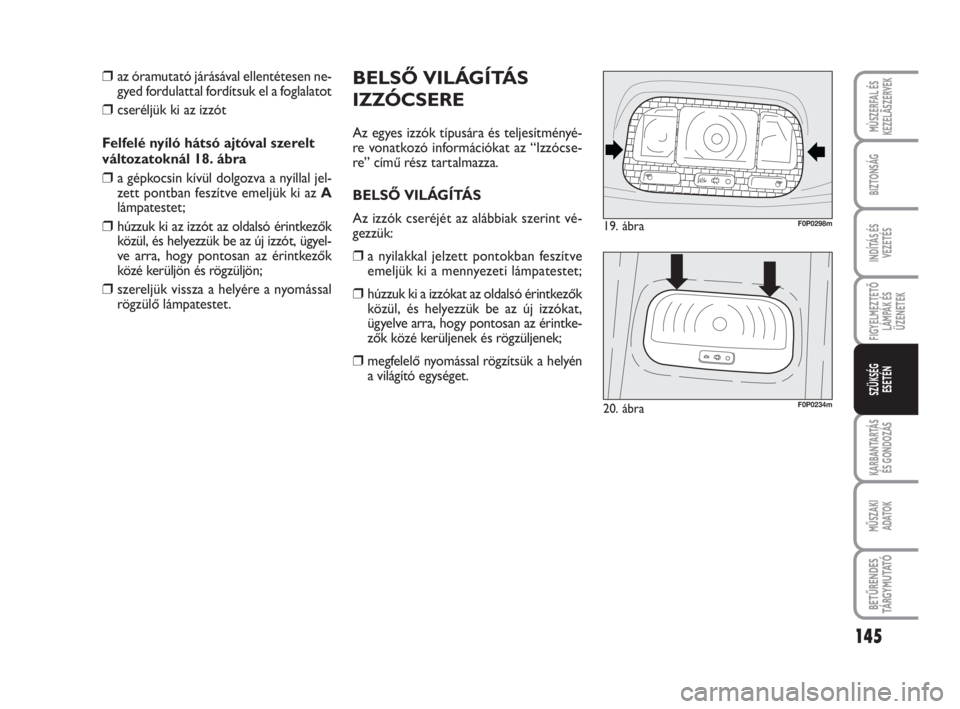

BELSŐ VILÁGÍTÁS
IZZÓCSERE
Az egyes izzók típusára és teljesítményé-
re vonatkozó információkat az “Izzócse-
re” című rész tartalmazza.
BELSŐ VILÁGÍTÁS
Az izzók cseréjét az alábbiak szerint vé-
gezzük:
❒a nyilakkal jelzett pontokban feszítve
emeljük ki a mennyezeti lámpatestet;
❒húzzuk ki a izzókat az oldalsó érintkezők
közül, és helyezzük be az új izzókat,
ügyelve arra, hogy pontosan az érintke-
zők közé kerüljenek és rögzüljenek;
❒megfelelő nyomással rögzítsük a helyén
a világító egységet.
19. ábraF0P0298m
20. ábraF0P0234m
❒az óramutató járásával ellentétesen ne-
gyed fordulattal fordítsuk el a foglalatot
❒cseréljük ki az izzót
Felfelé nyíló hátsó ajtóval szerelt
változatoknál 18. ábra
❒a gépkocsin kívül dolgozva a nyíllal jel-
zett pontban feszítve emeljük ki az A
lámpatestet;
❒húzzuk ki az izzót az oldalsó érintkezők
közül, és helyezzük be az új izzót, ügyel-
ve arra, hogy pontosan az érintkezők
közé kerüljön és rögzüljön;
❒szereljük vissza a helyére a nyomással
rögzülő lámpatestet.
133-152 ScudoG9 HU:133-152 ScudoG9 HU 16-11-2009 15:44 Pagina 145

146
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
SZÜKSÉG
ESETÉN

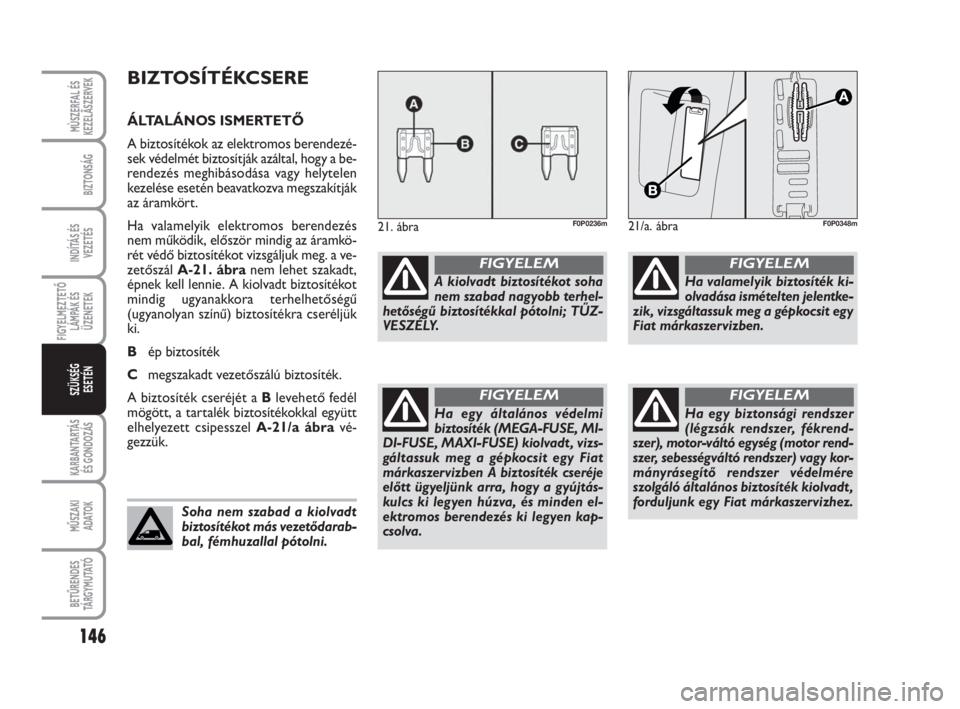

BIZTOSÍTÉKCSERE
ÁLTALÁNOS ISMERTETŐ
A biztosítékok az elektromos berendezé-
sek védelmét biztosítják azáltal, hogy a be-
rendezés meghibásodása vagy helytelen
kezelése esetén beavatkozva megszakítják
az áramkört.
Ha valamelyik elektromos berendezés
nem működik, először mindig az áramkö-
rét védő biztosítékot vizsgáljuk meg. a ve-
zetőszál A-21. ábranem lehet szakadt,
épnek kell lennie. A kiolvadt biztosítékot
mindig ugyanakkora terhelhetőségű
(ugyanolyan színű) biztosítékra cseréljük
ki.
Bép biztosíték
Cmegszakadt vezetőszálú biztosíték.
A biztosíték cseréjét a Blevehető fedél
mögött, a tartalék biztosítékokkal együtt
elhelyezett csipesszel A-21/a ábravé-
gezzük.
21. ábraF0P0236m
A kiolvadt biztosítékot soha
nem szabad nagyobb terhel-
hetőségű biztosítékkal pótolni; TŰZ-
VESZÉLY.
FIGYELEM
Soha nem szabad a kiolvadt
biztosítékot más vezetődarab-
bal, fémhuzallal pótolni.
Ha egy általános védelmi
biztosíték (MEGA-FUSE, MI-
DI-FUSE, MAXI-FUSE) kiolvadt , vizs-
gáltassuk meg a gépkocsit egy Fiat
márkaszervizben A biztosíték cseréje
előtt ügyeljünk arra, hogy a gyújtás-
kulcs ki legyen húzva, és minden el-
ektromos berendezés ki legyen kap-
csolva.
FIGYELEM
Ha egy biztonsági rendszer
(légzsák rendszer, fékrend-
szer), motor-váltó egység (motor rend-
szer, sebességváltó rendszer) vagy kor-
mányrásegítő rendszer védelmére
szolgáló általános biztosíték kiolvadt ,
forduljunk egy Fiat márkaszervizhez.
FIGYELEM
Ha valamelyik biztosíték ki-
olvadása ismételten jelentke-
zik, vizsgáltassuk meg a gépkocsit egy
Fiat márkaszervizben.
FIGYELEM
21/a. ábraF0P0348m
133-152 ScudoG9 HU:133-152 ScudoG9 HU 16-11-2009 15:44 Pagina 146

147
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
SZÜKSÉG
ESETÉN
22. ábraF0P0299m
F1
F2
F4
F5
F6
F7
F8
F9
F10
F11
F12
F13
F14
F15
F16
F1715
–
10
30
30
5
20
10
30
15
15
5
15
30
–
40/10
❒A biztosítékokhoz való hozzáféréshez
hajtsuk le és erősen húzzuk ki a rako-
dórekeszt.

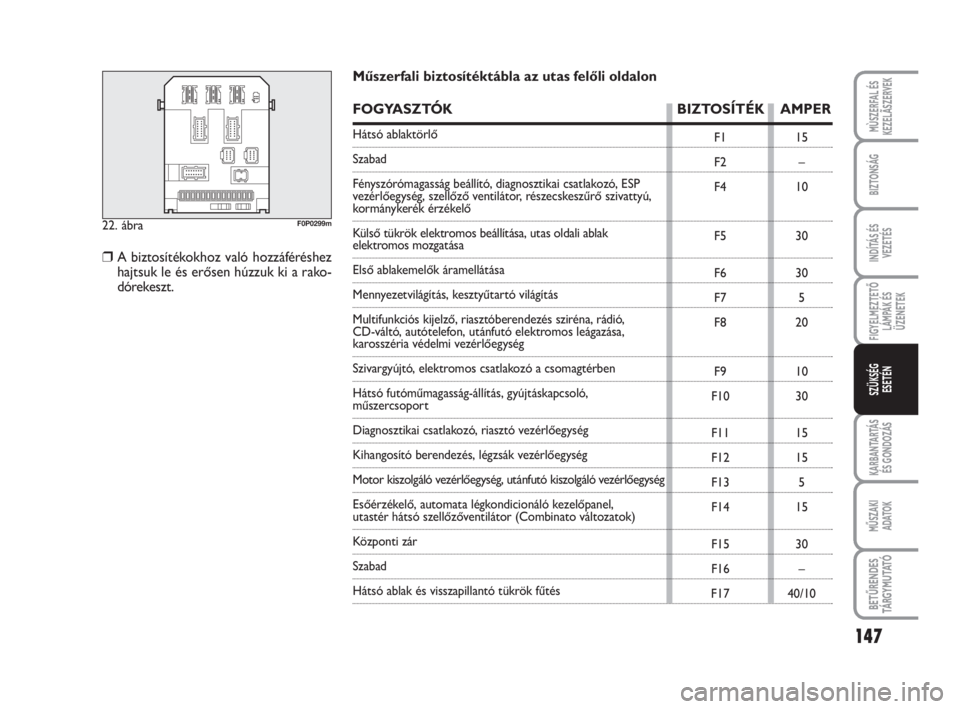

Műszerfali biztosítéktábla az utas felőli oldalon
FOGYASZTÓK BIZTOSÍTÉK AMPER
Hátsó ablaktörlő
Szabad
Fényszórómagasság beállító, diagnosztikai csatlakozó, ESP
vezérlőegység, szellőző ventilátor, részecskeszűrő szivattyú,
kormánykerék érzékelő
Külső tükrök elektromos beállítása, utas oldali ablak
elektromos mozgatása
Első ablakemelők áramellátása
Mennyezetvilágítás, kesztyűtartó világítás
Multifunkciós kijelző, riasztóberendezés sziréna, rádió,
CD-váltó, autótelefon, utánfutó elektromos leágazása,
karosszéria védelmi vezérlőegység
Szivargyújtó, elektromos csatlakozó a csomagtérben
Hátsó futóműmagasság-állítás, gyújtáskapcsoló,
műszercsoport
Diagnosztikai csatlakozó, riasztó vezérlőegység
Kihangosító berendezés, légzsák vezérlőegység
Motor kiszolgáló vezérlőegység, utánfutó kiszolgáló vezérlőegység
Esőérzékelő, automata légkondicionáló kezelőpanel,
utastér hátsó szellőzőventilátor (Combinato változatok)
Központi zár
Szabad
Hátsó ablak és visszapillantó tükrök fűtés
133-152 ScudoG9 HU:133-152 ScudoG9 HU 16-11-2009 15:44 Pagina 147

148
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
SZÜKSÉG
ESETÉN
23. ábraF0P0239m
F1
F2
F3
F4
F5
F6
F8
F9
F10
F11
F12
F13
F1420
15
10
20
15
10
20
10
30
40
30
40
30

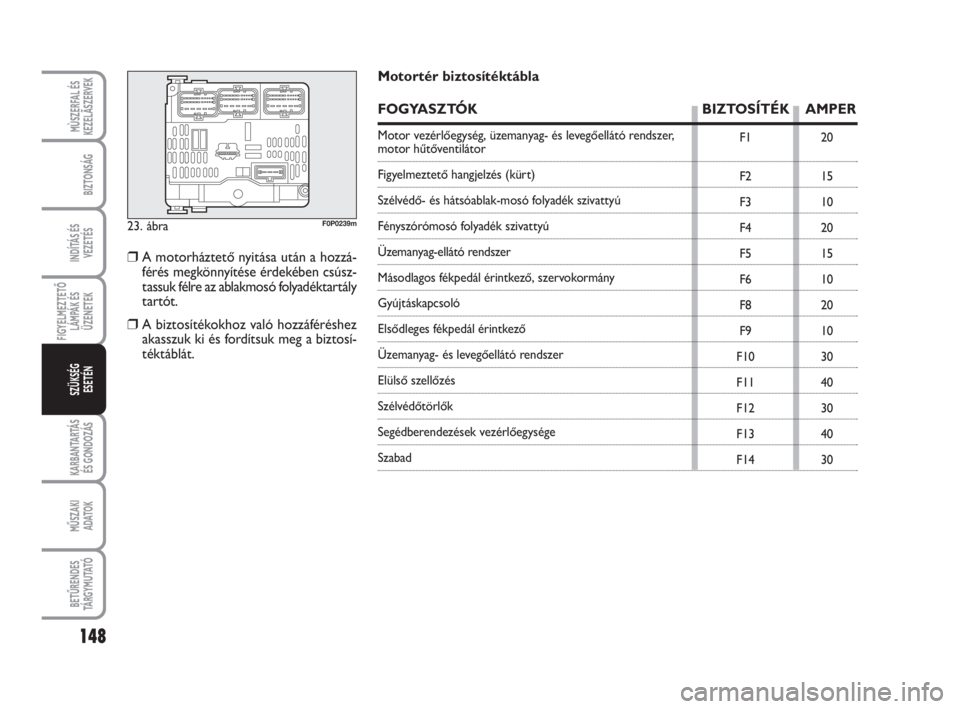

Motortér biztosítéktábla
FOGYASZTÓK BIZTOSÍTÉK AMPER
Motor vezérlőegység, üzemanyag- és levegőellátó rendszer, motor hűtőventilátor
Figyelmeztető hangjelzés (kürt)
Szélvédő- és hátsóablak-mosó folyadék szivattyú
Fényszórómosó folyadék szivattyú
Üzemanyag-ellátó rendszer
Másodlagos fékpedál érintkező, szervokormány
Gyújtáskapcsoló
Elsődleges fékpedál érintkező
Üzemanyag- és levegőellátó rendszer
Elülső szellőzés
Szélvédőtörlők
Segédberendezések vezérlőegysége
Szabad
❒A motorháztető nyitása után a hozzá-
férés megkönnyítése érdekében csúsz-
tassuk félre az ablakmosó folyadéktartály
tartót.
❒A biztosítékokhoz való hozzáféréshez
akasszuk ki és fordítsuk meg a biztosí-
téktáblát.
133-152 ScudoG9 HU:133-152 ScudoG9 HU 16-11-2009 15:44 Pagina 148

149
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
SZÜKSÉG
ESETÉN
24. ábra
F1
F2
F3
F1 F4 F3 F4 F5
F0P0241m
F1
F2
F3
F4
F36
F37
F38
F39
F4030
–
40/50
–
15
10
20
–
5

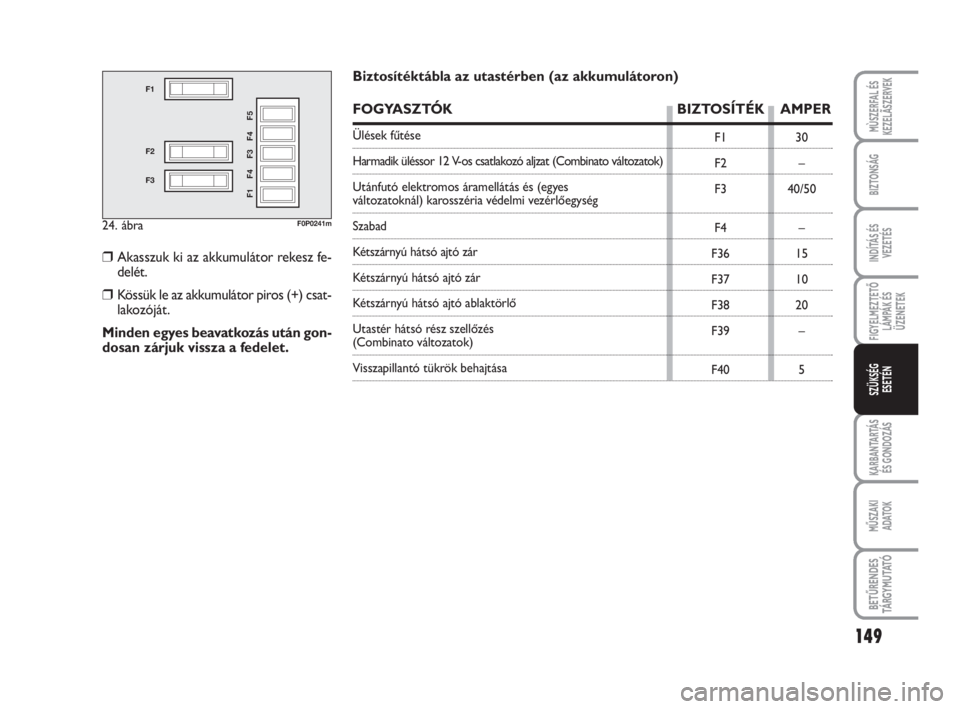

Biztosítéktábla az utastérben (az akkumulátoron)
FOGYASZTÓK BIZTOSÍTÉK AMPER
Ülések fűtése
Harmadik üléssor 12 V-os csatlakozó aljzat (Combinato változatok)
Utánfutó elektromos áramellátás és (egyes
változatoknál) karosszéria védelmi vezérlőegység
Szabad
Kétszárnyú hátsó ajtó zár
Kétszárnyú hátsó ajtó zár
Kétszárnyú hátsó ajtó ablaktörlő
Utastér hátsó rész szellőzés
(Combinato változatok)
Visszapillantó tükrök behajtása
❒Akasszuk ki az akkumulátor rekesz fe-
delét.
❒Kössük le az akkumulátor piros (+) csat-
lakozóját.
Minden egyes beavatkozás után gon-
dosan zárjuk vissza a fedelet.
133-152 ScudoG9 HU:133-152 ScudoG9 HU 16-11-2009 15:44 Pagina 149

150
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
SZÜKSÉG
ESETÉN
25. ábra
F1
F2
F3
F4
F5
F0P0246m
F1
F2
F3
F4
F515
15
15
15
40

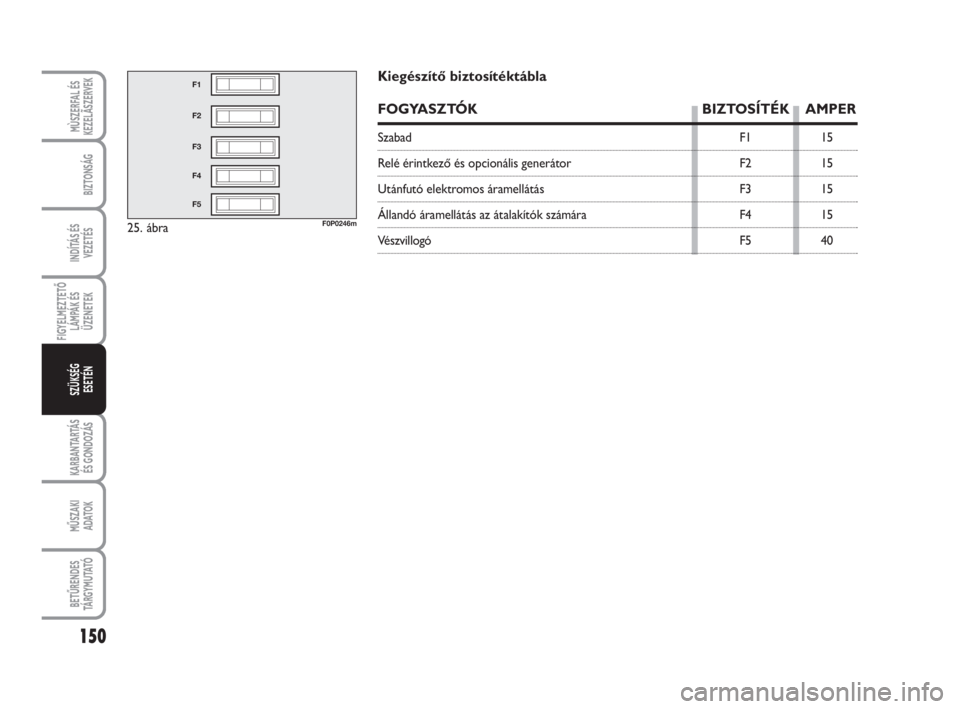

Kiegészítő biztosítéktábla
FOGYASZTÓK BIZTOSÍTÉK AMPER
Szabad
Relé érintkező és opcionális generátor
Utánfutó elektromos áramellátás
Állandó áramellátás az átalakítók számára
Vészvillogó
133-152 ScudoG9 HU:133-152 ScudoG9 HU 16-11-2009 15:44 Pagina 150

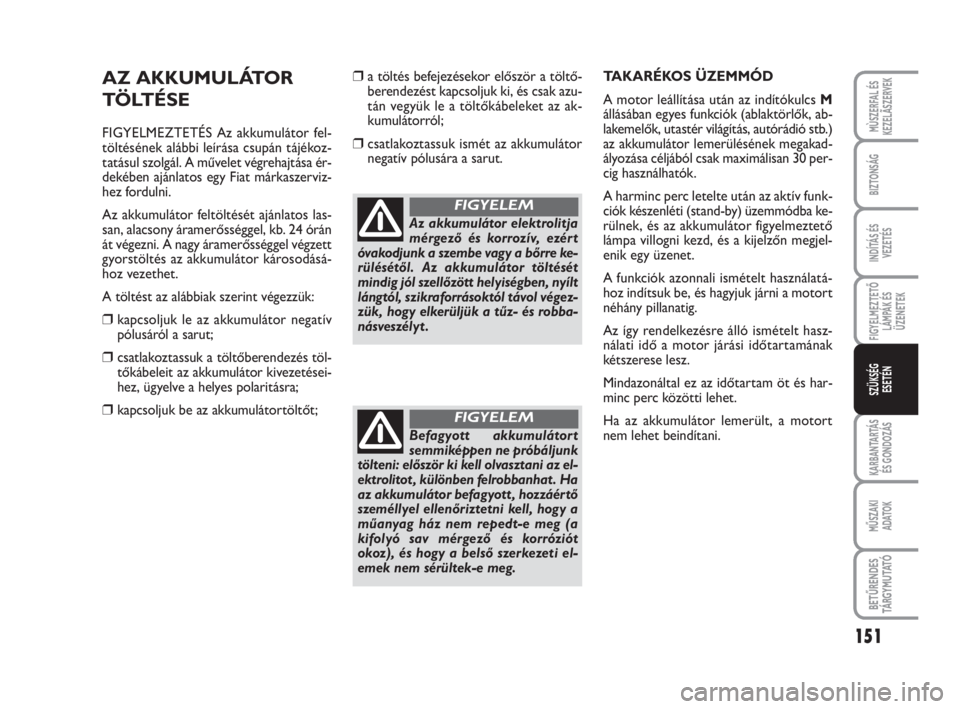

151
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
SZÜKSÉG
ESETÉN
AZ AKKUMULÁTOR
TÖLTÉSE
FIGYELMEZTETÉS Az akkumulátor fel-
töltésének alábbi leírása csupán tájékoz-
tatásul szolgál. A művelet végrehajtása ér-
dekében ajánlatos egy Fiat márkaszerviz-
hez fordulni.
Az akkumulátor feltöltését ajánlatos las-
san, alacsony áramerősséggel, kb. 24 órán
át végezni. A nagy áramerősséggel végzett
gyorstöltés az akkumulátor károsodásá-
hoz vezethet.
A töltést az alábbiak szerint végezzük:
❒kapcsoljuk le az akkumulátor negatív
pólusáról a sarut;
❒csatlakoztassuk a töltőberendezés töl-
tőkábeleit az akkumulátor kivezetései-
hez, ügyelve a helyes polaritásra;
❒kapcsoljuk be az akkumulátortöltőt;
Az akkumulátor elektrolitja
mérgező és korrozív, ezért
óvakodjunk a szembe vagy a bőrre ke-
rülésétől. Az akkumulátor töltését
mindig jól szellőzött helyiségben, nyílt
lángtól, szikraforrásoktól távol végez-
zük, hogy elkerüljük a tűz- és robba-
násveszélyt .
FIGYELEM
❒a töltés befejezésekor először a töltő-
berendezést kapcsoljuk ki, és csak azu-
tán vegyük le a töltőkábeleket az ak-
kumulátorról;
❒csatlakoztassuk ismét az akkumulátor
negatív pólusára a sarut.
Befagyott akkumulátor t
semmiképpen ne próbáljunk
tölteni: először ki kell olvasztani az el-
ektrolitot , különben felrobbanhat . Ha
az akkumulátor befagyott , hozzáértő
személlyel ellenőriztetni kell, hogy a
műanyag ház nem repedt-e meg (a
kifolyó sav mérgező és korróziót
okoz), és hogy a belső szerkezeti el-
emek nem sérültek-e meg.
FIGYELEM
TAKARÉKOS ÜZEMMÓD
A motor leállítása után az indítókulcs M
állásában egyes funkciók (ablaktörlők, ab-
lakemelők, utastér világítás, autórádió stb.)
az akkumulátor lemerülésének megakad-
ályozása céljából csak maximálisan 30 per-
cig használhatók.
A harminc perc letelte után az aktív funk-
ciók készenléti (stand-by) üzemmódba ke-
rülnek, és az akkumulátor figyelmeztető
lámpa villogni kezd, és a kijelzőn megjel-
enik egy üzenet.
A funkciók azonnali ismételt használatá-
hoz indítsuk be, és hagyjuk járni a motort
néhány pillanatig.
Az így rendelkezésre álló ismételt hasz-
nálati idő a motor járási időtartamának
kétszerese lesz.
Mindazonáltal ez az időtartam öt és har-
minc perc közötti lehet.
Ha az akkumulátor lemerült, a motort
nem lehet beindítani.
133-152 ScudoG9 HU:133-152 ScudoG9 HU 16-11-2009 15:44 Pagina 151
