2010 FIAT SCUDO Kezelési és karbantartási útmutató (in Hungarian)

96
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
BIZTONSÁG
ÖVFESZÍTŐK
A biztonsági övek által nyújtott védelmet
még hatásosabbá teszik az elülső ülések-
nél elhelyezett övfeszítő berendezések,
amelyek erős ütközés esetén azonnal, né-
hány centiméterrel visszahúzzák a bizton-
sági övet. A heveder így erősebben szo-
rul a vezető vagy az utas testére, ezáltal
korlátozza annak előreesését.
A felcsévélő szerkezet blokkolása jelzi azt,
hogy az övfeszítő működésbe lépett, és
ezután a heveder még kézzel segítve sem
húzható vissza.
FIGYELMEZTETÉS Az övfeszítő akkor
biztosítja a leghatékonyabb védelmet, ha a
heveder szorosan simul viselőjének mell-
kasára és medencéjére.
Aktiválódáskor az övfeszítő egy kevés,
füstszerű port is kibocsát. Ez a füst nem
ártalmas az egészségre, és nem utal tűz ke-
letkezésére.
Az övfeszítő szerkezete semmilyen kar-
bantartást vagy kenést nem igényel.
Bármilyen beavatkozás vagy módosítás az
övfeszítő szerkezeten annak működés-
képtelenségét okozhatja.
Ha víz vagy sár került a szerkezet belsej-
ébe (árvíz, tengeri hullámverés stb. ese-
tén), a berendezést haladéktalanul ki kell
cseréltetni.BIZTONSÁGI ÖV
ERŐHATÁROLÓK
Baleset esetén az utasok passzív bizton-
ságának további növelésére az elülső biz-
tonsági övek visszacsévélő szerkezete erő-
határolóval van ellátva, amely berendezés
frontális ütközés esetén megfelelően ada-
golja a biztonsági övek által a mellkasra és
a vállakra kifejtett erőhatást.Az övfeszítő csak egyetlen al-
kalommal használható. Ha
az övfeszítő aktiválódott , cseréltessük
ki egy Fiat márkaszervizben. A be-
rendezés hatásos élettartama a kesz-
tyűtartóban található címkén van fel-
tüntetve: a lejárat előtt keressünk fel
egy Fiat márkaszervizt a berendezés
kicserélése céljából.
FIGYELEM
Erős ütésekkel, rázkódással
vagy hevítéssel (100 °C felett ,
max. 6 óráig) járó műveletek
az övfeszítő környékén károsít-
hatják azt , vagy kiválthatják a szerkezet
aktiválódását . A rossz utaktól, úthibák-
tól származó vibráció vagy a járdaszél-
hez stb. való véletlen ütközés nem hat az
övfeszítő kioldó szerkezetére. Minden-
esetre bármilyen probléma esetén for-
duljunk egy Fiat márkaszervizhez.
S.B.R. RENDSZER
A gépkocsi S.B.R. (Seat Belt Reminder -
biztonsági öv emlékeztető) rendszerrel is
el van látva, amely egy hangjelzéssel és a
műszercsoportban levő
gyulladásával figyelmezteti a vezetőt és az
első ülésen tartózkodó utast a biztonsági
öv megfelelő bekapcsolására.
A figyelmeztető hangjelzés az alábbi, (a kö-
vetkező motorleállításig érvényes) eljárás-
sal elnémítható:
❒csatoljuk be a vezető és az utas ol-
dali biztonsági öveket;
❒fordítsuk az indítókulcsot Mállásba:
❒várjunk legalább 20 másodpercig, azu-
tán csatoljuk ki az egyik biztonsági övet.
Az akusztikus figyelmeztetés kikapcsolá-
sa érdekében forduljunk egy Fiat márka-
szervizhez.
093-112 ScudoG9 HU:093-112 ScudoG9 HU 24-11-2008 11:24 Pagina 96

97
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
BIZTONSÁG

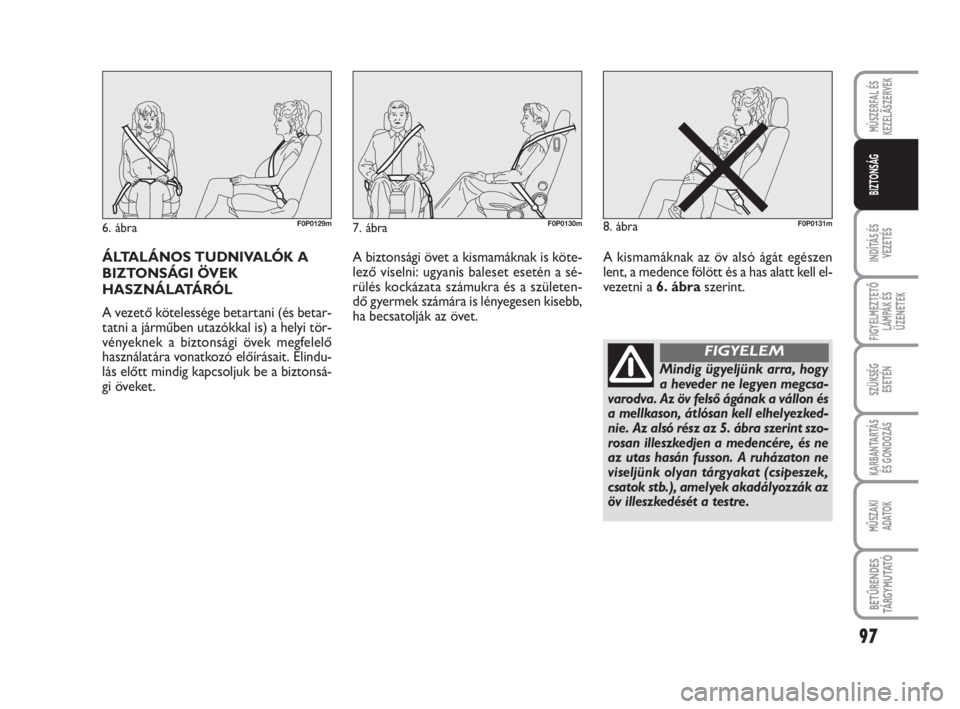

ÁLTALÁNOS TUDNIVALÓK A
BIZTONSÁGI ÖVEK
HASZNÁLATÁRÓL
A vezető kötelessége betartani (és betar-
tatni a járműben utazókkal is) a helyi tör-
vényeknek a biztonsági övek megfelelő
használatára vonatkozó előírásait. Elindu-
lás előtt mindig kapcsoljuk be a biztonsá-
gi öveket.A biztonsági övet a kismamáknak is köte-
lező viselni: ugyanis baleset esetén a sé-
rülés kockázata számukra és a születen-
dő gyermek számára is lényegesen kisebb,
ha becsatolják az övet.A kismamáknak az öv alsó ágát egészen
lent, a medence fölött és a has alatt kell el-
vezetni a 6. ábraszerint.
6. ábraF0P0129m7. ábraF0P0130m8. ábraF0P0131m
Mindig ügyeljünk arra, hogy
a heveder ne legyen megcsa-
varodva. Az öv felső ágának a vállon és
a mellkason, átlósan kell elhelyezked-
nie. Az alsó rész az 5. ábra szerint szo-
rosan illeszkedjen a medencére, és ne
az utas hasán fusson. A ruházaton ne
viseljünk olyan tárgyakat (csipeszek,
csatok stb.), amelyek akadályozzák az
öv illeszkedését a testre.
FIGYELEM
093-112 ScudoG9 HU:093-112 ScudoG9 HU 24-11-2008 11:24 Pagina 97

98
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
BIZTONSÁG

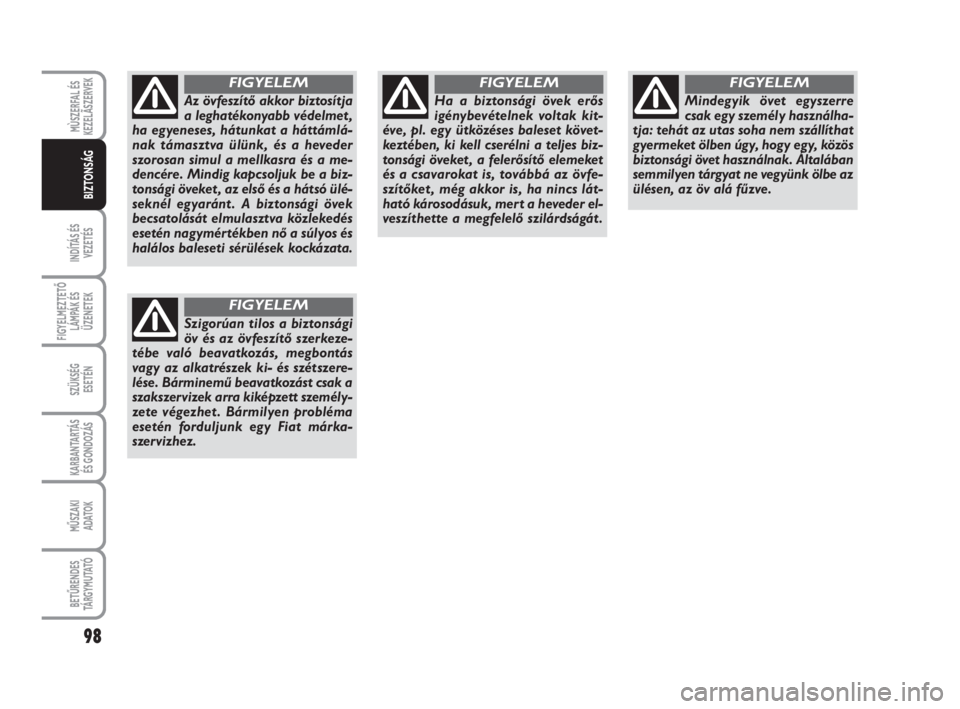

Az övfeszítő akkor biztosítja
a leghatékonyabb védelmet ,
ha egyeneses, hátunkat a háttámlá-
nak támasztva ülünk, és a heveder
szorosan simul a mellkasra és a me-
dencére. Mindig kapcsoljuk be a biz-
tonsági öveket , az első és a hátsó ülé-
seknél egyaránt . A biztonsági övek
becsatolását elmulasztva közlekedés
esetén nagymértékben nő a súlyos és
halálos baleseti sérülések kockázata.
FIGYELEM
Szigorúan tilos a biztonsági
öv és az övfeszítő szerkeze-
tébe való beavatkozás, megbontás
vagy az alkatrészek ki- és szétszere-
lése. Bárminemű beavatkozást csak a
szakszervizek arra kiképzett személy-
zete végezhet . Bármilyen probléma
esetén forduljunk egy Fiat márka-
szervizhez.
FIGYELEM
Ha a biztonsági övek erős
igénybevételnek voltak kit-
éve, pl. egy ütközéses baleset követ-
keztében, ki kell cserélni a teljes biz-
tonsági öveket , a felerősítő elemeket
és a csavarokat is, továbbá az övfe-
szítőket , még akkor is, ha nincs lát-
ható károsodásuk, mert a heveder el-
veszíthette a megfelelő szilárdságát .
FIGYELEM
Mindegyik övet egyszerre
csak egy személy használha-
tja: tehát az utas soha nem szállíthat
gyermeket ölben úgy, hogy egy, közös
biztonsági övet használnak. Általában
semmilyen tárgyat ne vegyünk ölbe az
ülésen, az öv alá fűzve.
FIGYELEM
093-112 ScudoG9 HU:093-112 ScudoG9 HU 24-11-2008 11:24 Pagina 98

99
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
BIZTONSÁG

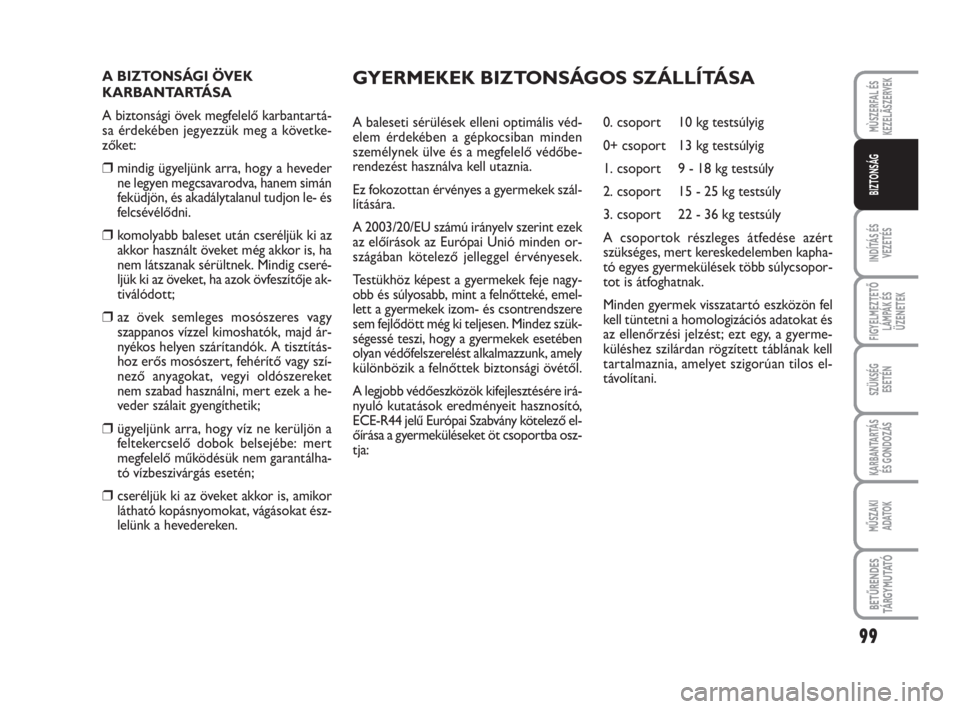

A BIZTONSÁGI ÖVEK
KARBANTARTÁSA
A biztonsági övek megfelelő karbantartá-
sa érdekében jegyezzük meg a követke-
zőket:
❒mindig ügyeljünk arra, hogy a heveder
ne legyen megcsavarodva, hanem simán
feküdjön, és akadálytalanul tudjon le- és
felcsévélődni.
❒komolyabb baleset után cseréljük ki az
akkor használt öveket még akkor is, ha
nem látszanak sérültnek. Mindig cseré-
ljük ki az öveket, ha azok övfeszítője ak-
tiválódott;
❒az övek semleges mosószeres vagy
szappanos vízzel kimoshatók, majd ár-
nyékos helyen szárítandók. A tisztítás-
hoz erős mosószert, fehérítő vagy szí-
nező anyagokat, vegyi oldószereket
nem szabad használni, mert ezek a he-
veder szálait gyengíthetik;
❒ügyeljünk arra, hogy víz ne kerüljön a
feltekercselő dobok belsejébe: mert
megfelelő működésük nem garantálha-
tó vízbeszivárgás esetén;
❒cseréljük ki az öveket akkor is, amikor
látható kopásnyomokat, vágásokat ész-
lelünk a hevedereken.A baleseti sérülések elleni optimális véd-
elem érdekében a gépkocsiban minden
személynek ülve és a megfelelő védőbe-
rendezést használva kell utaznia.
Ez fokozottan érvényes a gyermekek szál-
lítására.
A 2003/20/EU számú irányelv szerint ezek
az előírások az Európai Unió minden or-
szágában kötelező jelleggel érvényesek.
Testükhöz képest a gyermekek feje nagy-
obb és súlyosabb, mint a felnőtteké, emel-
lett a gyermekek izom- és csontrendszere
sem fejlődött még ki teljesen. Mindez szük-
ségessé teszi, hogy a gyermekek esetében
olyan védőfelszerelést alkalmazzunk, amely
különbözik a felnőttek biztonsági övétől.
A legjobb védőeszközök kifejlesztésére irá-
nyuló kutatások eredményeit hasznosító,
ECE-R44 jelű Európai Szabvány kötelező el-
őírása a gyermeküléseket öt csoportba osz-
tja: 0. csoport 10 kg testsúlyig
0+ csoport 13 kg testsúlyig
1. csoport 9 - 18 kg testsúly
2. csoport 15 - 25 kg testsúly
3. csoport 22 - 36 kg testsúly
A csoportok részleges átfedése azért
szükséges, mert kereskedelemben kapha-
tó egyes gyermekülések több súlycsopor-
tot is átfoghatnak.
Minden gyermek visszatartó eszközön fel
kell tüntetni a homologizációs adatokat és
az ellenőrzési jelzést; ezt egy, a gyerme-
küléshez szilárdan rögzített táblának kell
tartalmaznia, amelyet szigorúan tilos el-
távolítani.
GYERMEKEK BIZTONSÁGOS SZÁLLÍTÁSA
093-112 ScudoG9 HU:093-112 ScudoG9 HU 24-11-2008 11:24 Pagina 99

100
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
BIZTONSÁG

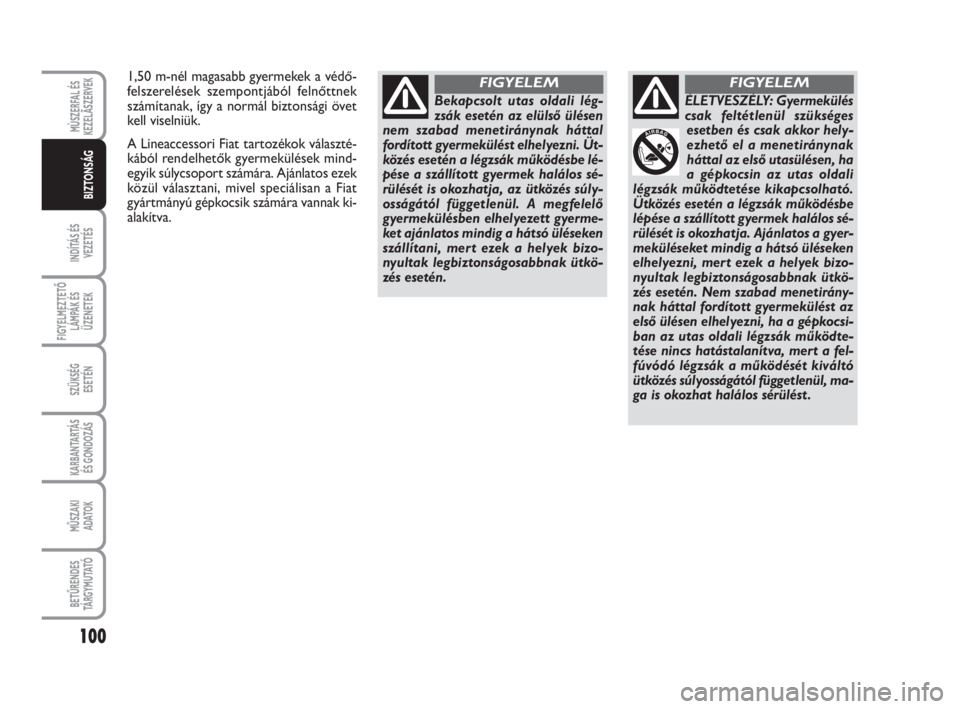

Bekapcsolt utas oldali lég-
zsák esetén az elülső ülésen
nem szabad menetiránynak háttal
fordított gyermekülést elhelyezni. Üt-
közés esetén a légzsák működésbe lé-
pése a szállított gyermek halálos sé-
rülését is okozhatja, az ütközés súly-
osságától függetlenül. A megfelelő
gyermekülésben elhelyezett gyerme-
ket ajánlatos mindig a hátsó üléseken
szállítani, mert ezek a helyek bizo-
nyultak legbiztonságosabbnak ütkö-
zés esetén.
FIGYELEM
ÉLETVESZÉLY: Gyermekülés
csak feltétlenül szükséges
esetben és csak akkor hely-
ezhető el a menetiránynak
háttal az első utasülésen, ha
a gépkocsin az utas oldali
légzsák működtetése kikapcsolható.
Ütközés esetén a légzsák működésbe
lépése a szállított gyermek halálos sé-
rülését is okozhatja. Ajánlatos a gyer-
meküléseket mindig a hátsó üléseken
elhelyezni, mert ezek a helyek bizo-
nyultak legbiztonságosabbnak ütkö-
zés esetén. Nem szabad menetirány-
nak háttal fordított gyermekülést az
első ülésen elhelyezni, ha a gépkocsi-
ban az utas oldali légzsák működte-
tése nincs hatástalanítva, mert a fel-
fúvódó légzsák a működését kiváltó
ütközés súlyosságától függetlenül, ma-
ga is okozhat halálos sérülést .
FIGYELEM1,50 m-nél magasabb gyermekek a védő-
felszerelések szempontjából felnőttnek
számítanak, így a normál biztonsági övet
kell viselniük.
A Lineaccessori Fiat tartozékok választé-
kából rendelhetők gyermekülések mind-
egyik súlycsoport számára. Ajánlatos ezek
közül választani, mivel speciálisan a Fiat
gyártmányú gépkocsik számára vannak ki-
alakítva.
093-112 ScudoG9 HU:093-112 ScudoG9 HU 24-11-2008 11:24 Pagina 100

101
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
BIZTONSÁG

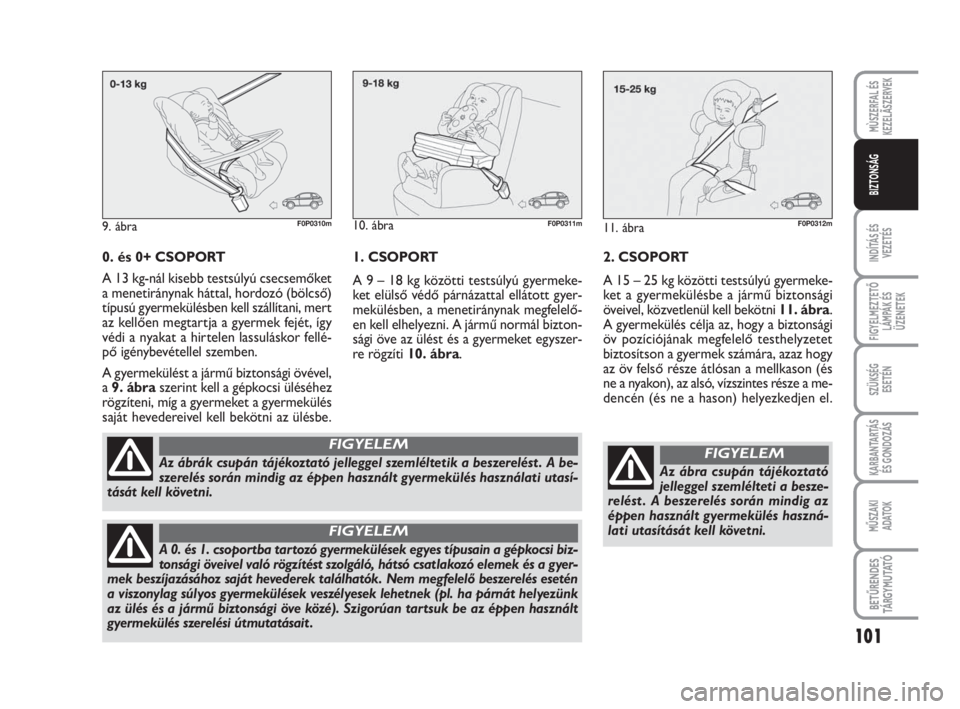

0. és 0+ CSOPORT
A 13 kg-nál kisebb testsúlyú csecsemőket
a menetiránynak háttal, hordozó (bölcső)
típusú gyermekülésben kell szállítani, mert
az kellően megtartja a gyermek fejét, így
védi a nyakat a hirtelen lassuláskor fellé-
pő igénybevétellel szemben.
A gyermekülést a jármű biztonsági övével,
a 9. ábraszerint kell a gépkocsi üléséhez
rögzíteni, míg a gyermeket a gyermekülés
saját hevedereivel kell bekötni az ülésbe.
9. ábraF0P0310m
Az ábrák csupán tájékoztató jelleggel szemléltetik a beszerelést . A be-
szerelés során mindig az éppen használt gyermekülés használati utasí-
tását kell követni.
FIGYELEM
A 0. és 1. csopor tba tar tozó gyermekülések egyes típusain a gépkocsi biz-
tonsági öveivel való rögzítést szolgáló, hátsó csatlakozó elemek és a gyer-
mek beszíjazásához saját hevederek találhatók. Nem megfelelő beszerelés esetén
a viszonylag súlyos gyermekülések veszélyesek lehetnek (pl. ha párnát helyezünk
az ülés és a jármű biztonsági öve közé). Szigorúan tartsuk be az éppen használt
gyermekülés szerelési útmutatásait .
FIGYELEM
10. ábraF0P0311m11. ábraF0P0312m
2. CSOPORT
A 15 – 25 kg közötti testsúlyú gyermeke-
ket a gyermekülésbe a jármű biztonsági
öveivel, közvetlenül kell bekötni 11. ábra.
A gyermekülés célja az, hogy a biztonsági
öv pozíciójának megfelelő testhelyzetet
biztosítson a gyermek számára, azaz hogy
az öv felső része átlósan a mellkason (és
ne a nyakon), az alsó, vízszintes része a me-
dencén (és ne a hason) helyezkedjen el. 1. CSOPORT
A 9 – 18 kg közötti testsúlyú gyermeke-
ket elülső védő párnázattal ellátott gyer-
mekülésben, a menetiránynak megfelelő-
en kell elhelyezni. A jármű normál bizton-
sági öve az ülést és a gyermeket egyszer-
re rögzíti 10. ábra.
Az ábra csupán tájékoztató
jelleggel szemlélteti a besze-
relést . A beszerelés során mindig az
éppen használt gyermekülés haszná-
lati utasítását kell követni.
FIGYELEM
093-112 ScudoG9 HU:093-112 ScudoG9 HU 24-11-2008 11:24 Pagina 101

102
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
BIZTONSÁG

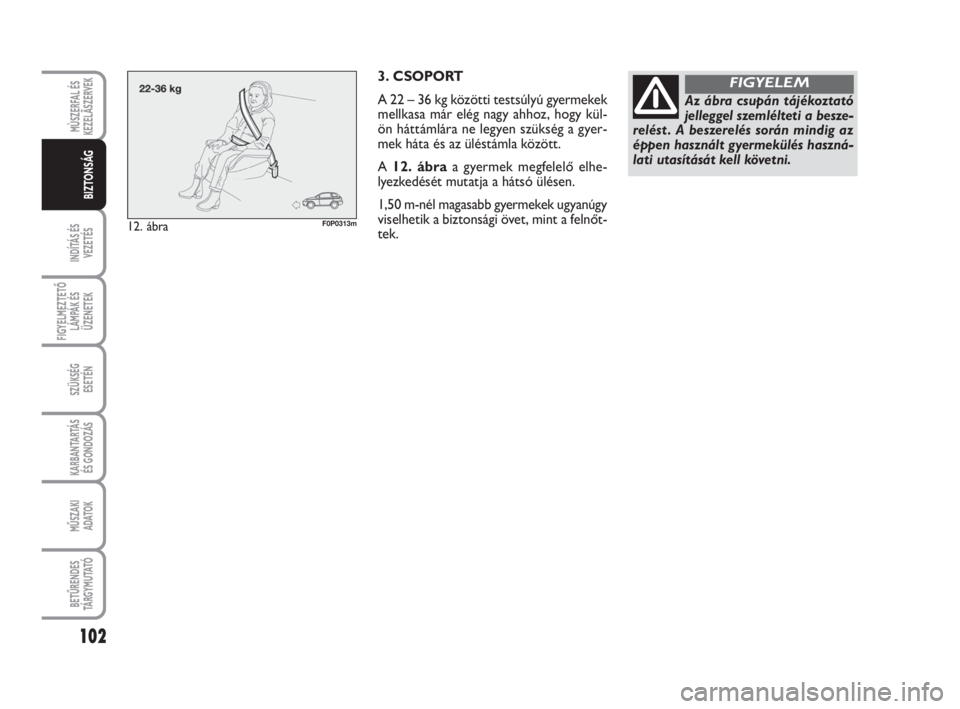

3. CSOPORT
A 22 – 36 kg közötti testsúlyú gyermekek
mellkasa már elég nagy ahhoz, hogy kül-
ön háttámlára ne legyen szükség a gyer-
mek háta és az üléstámla között.
A 12. ábraa gyermek megfelelő elhe-
lyezkedését mutatja a hátsó ülésen.
1,50 m-nél magasabb gyermekek ugyanúgy
viselhetik a biztonsági övet, mint a felnőt-
tek.
12. ábraF0P0313m
Az ábra csupán tájékoztató
jelleggel szemlélteti a besze-
relést . A beszerelés során mindig az
éppen használt gyermekülés haszná-
lati utasítását kell követni.
FIGYELEM
093-112 ScudoG9 HU:093-112 ScudoG9 HU 24-11-2008 11:24 Pagina 102

103
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
BIZTONSÁG

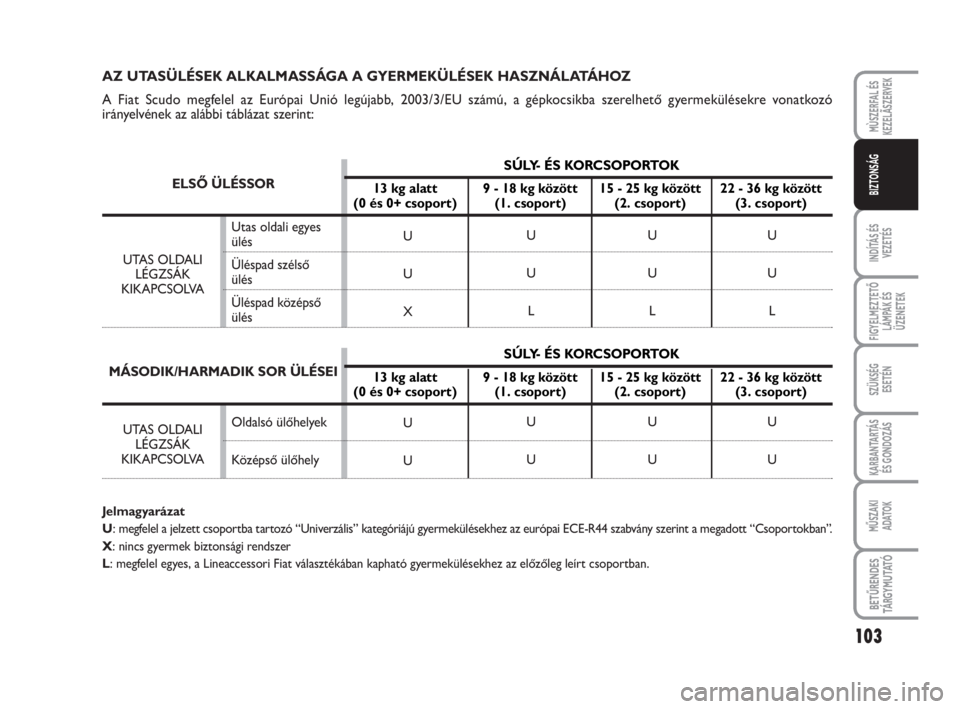

AZ UTASÜLÉSEK ALKALMASSÁGA A GYERMEKÜLÉSEK HASZNÁLATÁHOZ
A Fiat Scudo megfelel az Európai Unió legújabb, 2003/3/EU számú, a gépkocsikba szerelhető gyermekülésekre vonatkozó
irányelvének az alábbi táblázat szerint:
Jelmagyarázat
U: megfelel a jelzett csoportba tartozó “Univerzális” kategóriájú gyermekülésekhez az európai ECE-R44 szabvány szerint a megadott “Csoportokban”.
X: nincs gyermek biztonsági rendszer
L: megfelel egyes, a Lineaccessori Fiat választékában kapható gyermekülésekhez az előzőleg leírt csoportban.
U
U
X
U
UU
U
L
U
UU
U
L
U
UU
U
L
U
U
ELSŐ ÜLÉSSOR
MÁSODIK/HARMADIK SOR ÜLÉSEI
Oldalsó ülőhelyek
Középső ülőhely
UTAS OLDALI
LÉGZSÁK
KIKAPCSOLVA
SÚLY- ÉS KORCSOPORTOK
13 kg alatt 9 - 18 kg között 15 - 25 kg között 22 - 36 kg között
(0 és 0+ csoport) (1. csoport) (2. csoport) (3. csoport)
SÚLY- ÉS KORCSOPORTOK
13 kg alatt 9 - 18 kg között 15 - 25 kg között 22 - 36 kg között
(0 és 0+ csoport) (1. csoport) (2. csoport) (3. csoport)
Utas oldali egyes
ülés
Üléspad szélső
ülés
Üléspad középső
ülés
UTAS OLDALI
LÉGZSÁK
KIKAPCSOLVA
093-112 ScudoG9 HU:093-112 ScudoG9 HU 24-11-2008 11:24 Pagina 103
