2010 FIAT SCUDO Kezelési és karbantartási útmutató (in Hungarian)

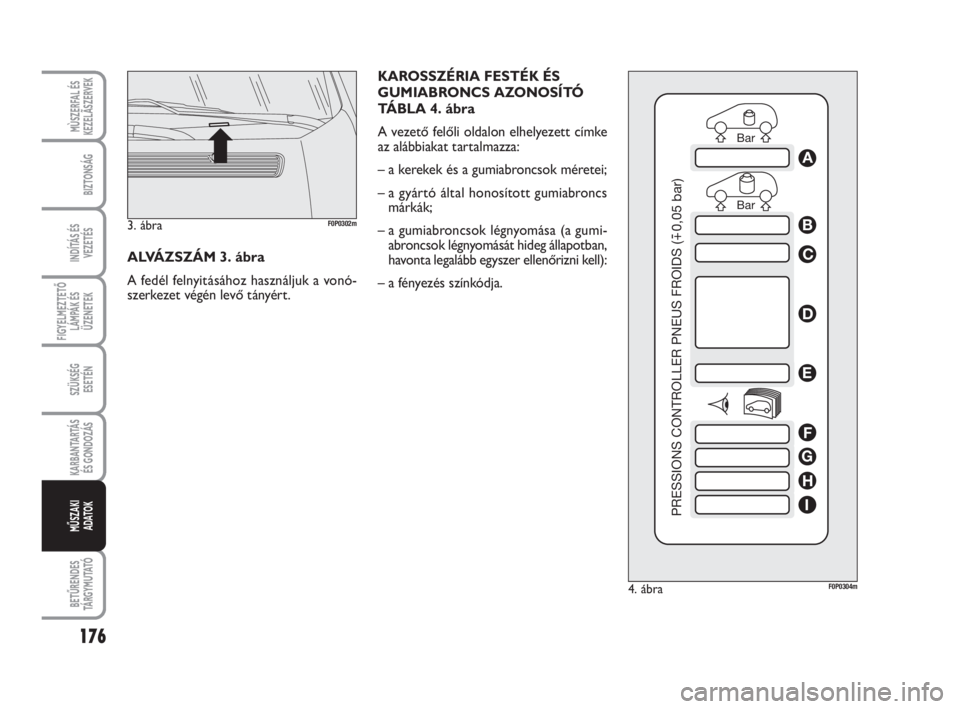

KAROSSZÉRIA FESTÉK ÉS
GUMIABRONCS AZONOSÍTÓ
TÁBLA 4. ábra
A vezető felőli oldalon elhelyezett címke
az alábbiakat tartalmazza:
– a kerekek és a gumiabroncsok méretei;
– a gyártó által honosított gumiabroncs
márkák;
– a gumiabroncsok légnyomása (a gumi-
abroncsok légnyomását hideg állapotban,
havonta legalább egyszer ellenőrizni kell):
– a fényezés színkódja.
176
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
4. ábra
Bar Bar
PRESSIONS CONTROLLER PNEUS FROIDS (
0,05 bar)
A
B
C
D
E
F
G
H
I
F0P0304m
ALVÁZSZÁM 3. ábra
A fedél felnyitásához használjuk a vonó-
szerkezet végén levő tányért.
3. ábraF0P0302m
173-199 ScudoG9 HU.qxd:173-199 ScudoG9 HU 10-12-09 17:53 Page 176

177
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
MOTOR- ÉS KAROSSZÉRIA VÁLTOZATKÓDOK
Motor
90 Multijet
120 Multijet
(*) DPF-fel szerelt változatok
Karosszéria
változatkódok
270XXA1A AA
270XX1A AA2 (*)
270XXA1A AB
270XXA1A AB1 (*)
270XXA1A AAL
270XXA1A ABL
270KXA1A ABL
270ZXA1A ZA
270ZXA1A WA
270ZXA1A WAL
270ZXA1A ZA
270ZXA1A ZA
270ZXA1A ZA
270ZXA1A ZA
270XXC1B AA
270XXC1B AA2 (*)
270XXC1B AB
270XXC1B AB1 (*)
270XXC1B AAL
270XXC1B AAL2 (*)
270XXC1B ABL
270XXC1B ABL3 (*)
270KXC1B ABL
270KXC1B ABL4 (*)
270ZXC1B ZA
270ZXC1B WA
270ZXC1B WAL
270ZXC1B WBL
270YXA1A ZAL
270ZXA1A ZC
270ZXA1A ZCL
270ZXF1B ZA (*)
270ZXF1B WA (*) Motorkód
9HU
RHKMegnevezés
Combinato - Rövid tengelytáv
Combinato - Rövid tengelytáv
Combinato - Hosszú tengelytáv
Combinato - Hosszú tengelytáv
Combinato - Hosszú tengelytáv - Megnövelt teherbírás
Furgon - Rövid tengelytáv - Alacsony tetős - 10 Q
Furgon - Rövid tengelytáv - Alacsony tetős - 12 Q
Furgon - Hosszú tengelytáv - Alacsony tetős - 12 Q
Furgon - Hosszú tengelytáv - Emelt tetős- 12 Q
Padlólemezes - Hosszú tengelytáv - 12 Q
Combinato - Rövid tengelytáv - 1. kategória
Combinato - Hosszú tengelytáv - 1. kategória
Combinato - Rövid tengelytáv
Combinato - Rövid tengelytáv
Combinato - Hosszú tengelytáv
Combinato - Hosszú tengelytáv
Combinato - Hosszú tengelytáv - Megnövelt teherbírás
Furgon - Rövid tengelytáv - Alacsony tetős - 10 Q
Furgon - Rövid tengelytáv - Alacsony tetős - 12 Q
Furgon - Hosszú tengelytáv - Alacsony tetős - 12 Q
Furgon - Hosszú tengelytáv - Emelt tetős- 12 Q
Padlólemezes - Hosszú tengelytáv - 12 Q
Combinato - Rövid tengelytáv - 1. kategória
Combinato - Hosszú tengelytáv - 1. kategória
Furgon - Rövid tengelytáv - 10 Q
Furgon - Rövid tengelytáv - 12 Q
Ülőhelyek
száma
5 / 6
8 / 9
5 / 6
8 / 9
8 / 9
2 / 3
2 / 3
2 / 3
2 / 3
2 / 3
5 / 6
5 / 6
5 / 6
8 / 9
5 / 6
8 / 9
8 / 9
2 / 3
2 / 3
2 / 3
2 / 3
2 / 3
5 / 6
5 / 6
2 / 3
2 / 3
173-199 ScudoG9 HU.qxd:173-199 ScudoG9 HU 10-12-09 17:53 Page 177

178
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
Motor
120 Multijet
140 Multijet
(*) DPF-fel szerelt változatok
Ülőhelyek
száma
2 / 3
2 / 3
2 / 3
5 / 6
5 / 6
8 / 9
8 / 9
5 / 6
5 / 6
5 / 6
8 / 9
5 / 6
8 / 9
8 / 9
2 / 3
2 / 3
2 / 3
2 / 3
2 / 3
5 / 6
5 / 6 Motor típuskód
RHK
RHRMegnevezés
Furgon - Hosszú tengelytáv - 12 Q
Furgon - Hosszú tengelytáv - Emelt tetős- 12 Q
Padlólemezes - Hosszú tengelytáv - 12 Q
Combinato - Rövid tengelytáv - 10 Q
Combinato - Hosszú tengelytáv - 10 Q
Combinato - Rövid tengelytáv - 10 Q
Combinato - Hosszú tengelytáv - 10 Q
Combinato - Rövid tengelytáv - 10 Q - 1. kategória
Combinato - Hosszú tengelytáv - 10 Q - 1. kategória
Combinato - Rövid tengelytáv
Combinato - Rövid tengelytáv
Combinato - Hosszú tengelytáv
Combinato - Hosszú tengelytáv
Combinato - Hosszú tengelytáv - Megnövelt teherbírás
Furgon - Rövid tengelytáv - Alacsony tetős - 10 Q
Furgon - Rövid tengelytáv - Alacsony tetős - 12 Q
Furgon - Hosszú tengelytáv - Alacsony tetős - 12 Q
Furgon - Hosszú tengelytáv - Emelt tetős- 12 Q
Padlólemezes - Hosszú tengelytáv - 12 Q
Combinato - Rövid tengelytáv - 1. kategória
Combinato - Hosszú tengelytáv - 1. kategória
Karosszéria
változatkódok
270ZXF1B WAL (*)
270ZXF1B WBL (*)
270YXF1B WAL (*)
270XXF1B AA1 (*)
270XXF1B AAL1 (*)
270KXF1B AB1 (*)
270KXF1B AB2 (*)
270ZXF1B ZC (*)
270ZXF1B ZCL (*)
270XXD1B AA
270XXD1B AA2 (*)
270XXD1B AB
270XXD1B AB1 (*)
270XXD1B AAL
270XXD1B AAL2 (*)
270XXD1B ABL1
270KXD1B ABL1
270KXD1B ABL4 (*)
270KXD1B ABL5 (*)
270ZXD1B ZA
270ZXD1B WA
270ZXD1B WAL
270ZXD1B WBL
270YXD1B ZAL
270ZXD1B ZC
270ZXD1B ZCL
173-199 ScudoG9 HU.qxd:173-199 ScudoG9 HU 10-12-09 17:53 Page 178

179
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK

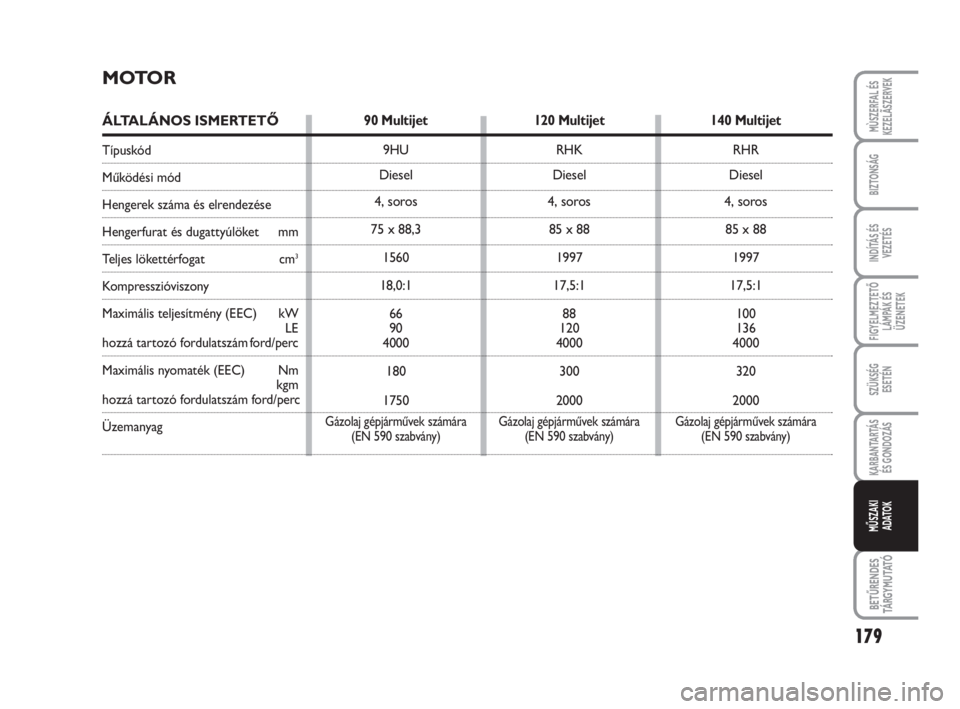

MOTOR
ÁLTALÁNOS ISMERTETŐ
Típuskód
Működési mód
Hengerek száma és elrendezése
Hengerfurat és dugattyúlöket mm
Teljes lökettérfogat cm3
Kompresszióviszony
Maximális teljesítmény (EEC) kW
LE
hozzá tartozó fordulatszám ford/perc
Maximális nyomaték (EEC) Nm
kgm
hozzá tartozó fordulatszám ford/perc
Üzemanyag
90 Multijet
9HU
Diesel
4, soros
75 x 88,3
1560
18,0:1
66
90
4000
180
1750
Gázolaj gépjárművek számára
(EN 590 szabvány)
120 Multijet
RHK
Diesel
4, soros
85 x 88
1997
17,5:1
88
120
4000
300
2000
Gázolaj gépjárművek számára
(EN 590 szabvány)
140 Multijet
RHR
Diesel
4, soros
85 x 88
1997
17,5:1
100
136
4000
320
2000
Gázolaj gépjárművek számára
(EN 590 szabvány)
173-199 ScudoG9 HU.qxd:173-199 ScudoG9 HU 10-12-09 17:53 Page 179

180
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK

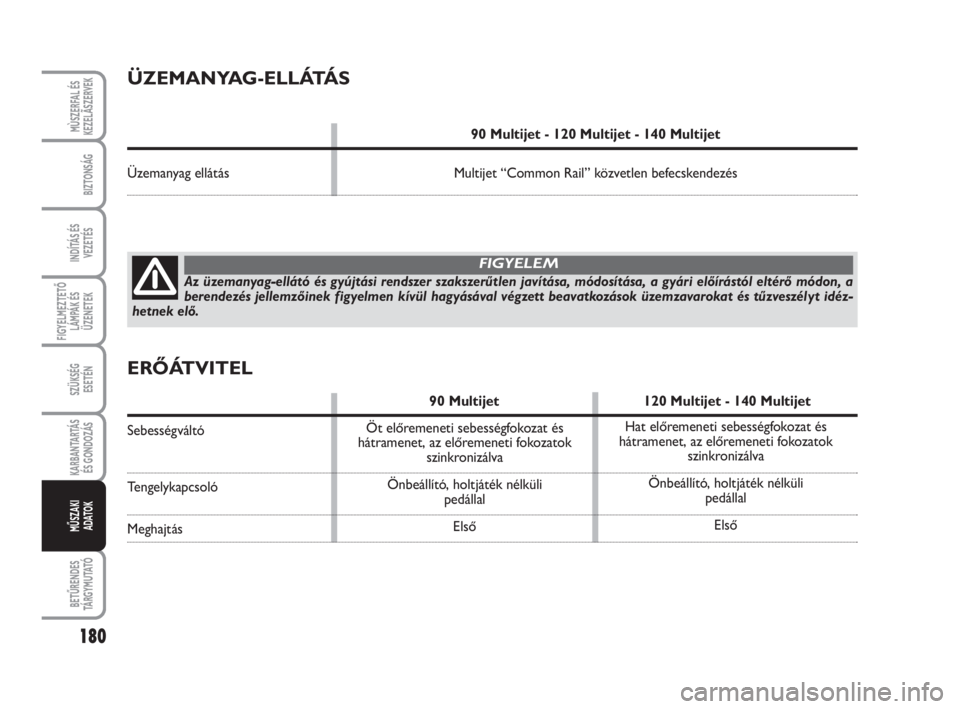

ÜZEMANYAG-ELLÁTÁS
90 Multijet - 120 Multijet - 140 Multijet
Üzemanyag ellátás Multijet “Common Rail” közvetlen befecskendezés
Az üzemanyag-ellátó és gyújtási rendszer szakszerűtlen javítása, módosítása, a gyári előírástól eltérő módon, a
berendezés jellemzőinek figyelmen kívül hagyásával végzett beavatkozások üzemzavarokat és tűzveszélyt idéz-
hetnek elő.
FIGYELEM
ERŐÁTVITEL
90 Multijet 120 Multijet - 140 Multijet
Sebességváltó
Tengelykapcsoló
MeghajtásHat előremeneti sebességfokozat és
hátramenet, az előremeneti fokozatok
szinkronizálva
Önbeállító, holtjáték nélküli
pedállal
Első Öt előremeneti sebességfokozat és
hátramenet, az előremeneti fokozatok
szinkronizálva
Önbeállító, holtjáték nélküli
pedállal
Első
173-199 ScudoG9 HU.qxd:173-199 ScudoG9 HU 10-12-09 17:53 Page 180

181
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK

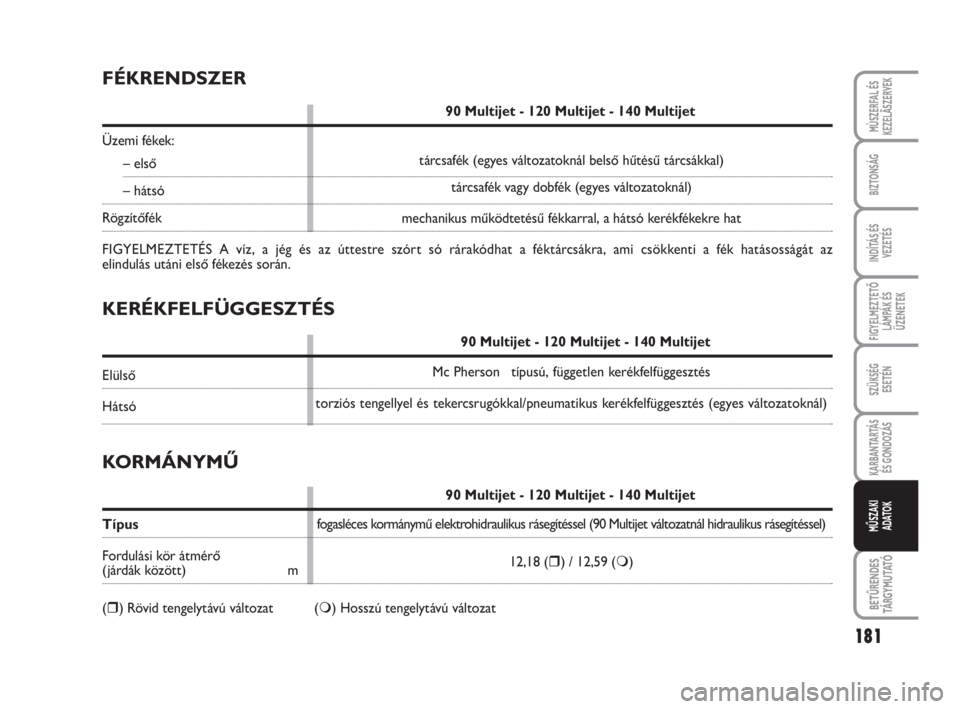

KERÉKFELFÜGGESZTÉS
90 Multijet - 120 Multijet - 140 Multijet
Elülső
Hátsó
FÉKRENDSZER
90 Multijet - 120 Multijet - 140 Multijet
Üzemi fékek:
– első
– hátsó
Rögzítőfék
FIGYELMEZTETÉS A víz, a jég és az úttestre szórt só rárakódhat a féktárcsákra, ami csökkenti a fék hatásosságát az
elindulás utáni első fékezés során.
KORMÁNYMŰ
90 Multijet - 120 Multijet - 140 Multijet
Típus
Fordulási kör átmérő
(járdák között) m
(
) Rövid tengelytávú változat () Hosszú tengelytávú változatMc Pherson típusú, független kerékfelfüggesztés
torziós tengellyel és tekercsrugókkal/pneumatikus kerékfelfüggesztés (egyes változatoknál)
fogasléces kormánymű elektrohidraulikus rásegítéssel (90 Multijet változatnál hidraulikus rásegítéssel)
12,18 (
) / 12,59 () mechanikus működtetésű fékkarral, a hátsó kerékfékekre hattárcsafék vagy dobfék (egyes változatoknál) tárcsafék (egyes változatoknál belső hűtésű tárcsákkal)
173-199 ScudoG9 HU.qxd:173-199 ScudoG9 HU 10-12-09 17:53 Page 181

182
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK

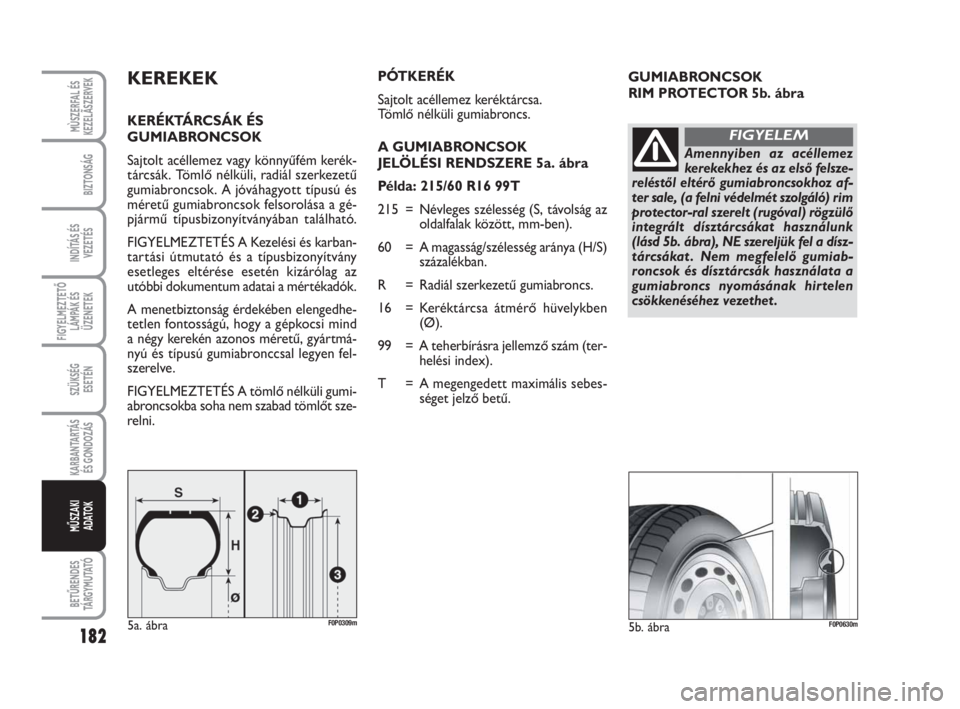

GUMIABRONCSOK
RIM PROTECTOR 5b. ábraKEREKEK
KERÉKTÁRCSÁK ÉS
GUMIABRONCSOK
Sajtolt acéllemez vagy könnyűfém kerék-
tárcsák. Tömlő nélküli, radiál szerkezetű
gumiabroncsok. A jóváhagyott típusú és
méretű gumiabroncsok felsorolása a gé-
pjármű típusbizonyítványában található.
FIGYELMEZTETÉS A Kezelési és karban-
tartási útmutató és a típusbizonyítvány
esetleges eltérése esetén kizárólag az
utóbbi dokumentum adatai a mértékadók.
A menetbiztonság érdekében elengedhe-
tetlen fontosságú, hogy a gépkocsi mind
a négy kerekén azonos méretű, gyártmá-
nyú és típusú gumiabronccsal legyen fel-
szerelve.
FIGYELMEZTETÉS A tömlő nélküli gumi-
abroncsokba soha nem szabad tömlőt sze-
relni.
5a. ábraF0P0309m
PÓTKERÉK
Sajtolt acéllemez keréktárcsa.
Tömlő nélküli gumiabroncs.
A GUMIABRONCSOK
JELÖLÉSI RENDSZERE 5a. ábra
Példa: 215/60 R16 99T
215 = Névleges szélesség (S, távolság az
oldalfalak között, mm-ben).
60 = A magasság/szélesség aránya (H/S)
százalékban.
R = Radiál szerkezetű gumiabroncs.
16 = Keréktárcsa átmérő hüvelykben
(Ø).
99 = A teherbírásra jellemző szám (ter-
helési index).
T = A megengedett maximális sebes-
séget jelző betű.
5b. ábraF0P0630m
Amennyiben az acéllemez
kerekekhez és az első felsze-
reléstől eltérő gumiabroncsokhoz af-
ter sale, (a felni védelmét szolgáló) rim
protector-ral szerelt (rugóval) rögzülő
integrált dísztárcsákat használunk
(lásd 5b. ábra), NE szereljük fel a dísz-
tárcsákat . Nem megfelelő gumiab-
roncsok és dísztárcsák használata a
gumiabroncs nyomásának hirtelen
csökkenéséhez vezethet .
FIGYELEM
173-199 ScudoG9 HU.qxd:173-199 ScudoG9 HU 10-12-09 17:53 Page 182

183
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK

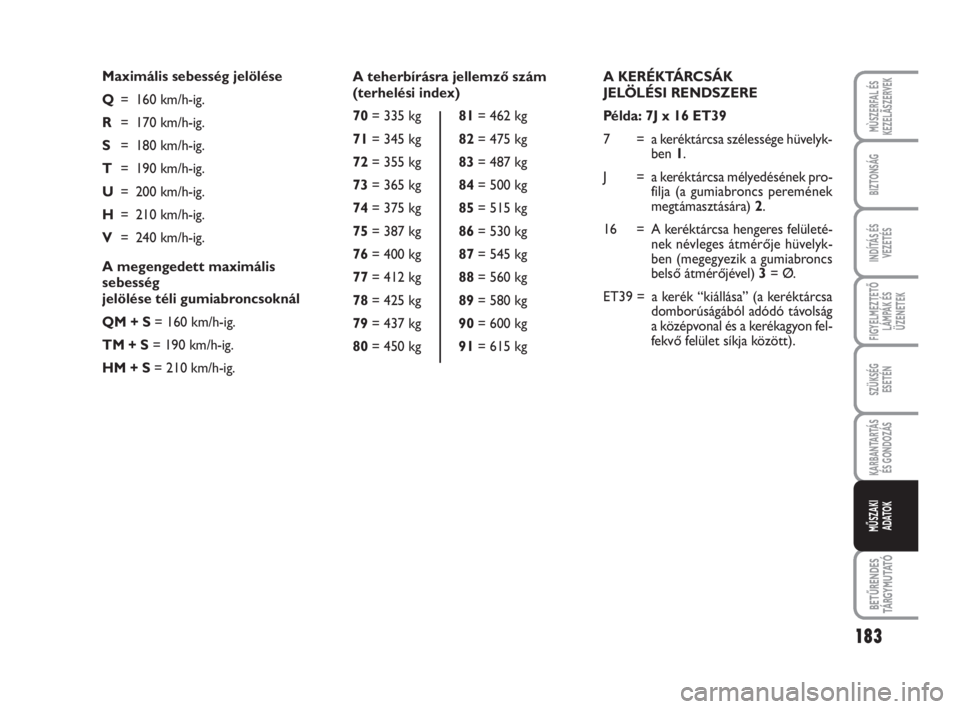

A KERÉKTÁRCSÁK
JELÖLÉSI RENDSZERE
Példa: 7J x 16 ET39
7 = a keréktárcsa szélessége hüvelyk-
ben 1.
J = a keréktárcsa mélyedésének pro-
filja (a gumiabroncs peremének
megtámasztására) 2.
16 = A keréktárcsa hengeres felületé-
nek névleges átmérője hüvelyk-
ben (megegyezik a gumiabroncs
belső átmérőjével) 3= Ø.
ET39 = a kerék “kiállása” (a keréktárcsa
domborúságából adódó távolság
a középvonal és a kerékagyon fel-
fekvő felület síkja között). A teherbírásra jellemző szám
(terhelési index)
70= 335 kg 81= 462 kg
71= 345 kg 82= 475 kg
72= 355 kg 83= 487 kg
73= 365 kg 84= 500 kg
74= 375 kg 85= 515 kg
75= 387 kg 86= 530 kg
76= 400 kg 87= 545 kg
77= 412 kg 88= 560 kg
78= 425 kg 89= 580 kg
79= 437 kg 90= 600 kg
80= 450 kg 91= 615 kg Maximális sebesség jelölése
Q= 160 km/h-ig.
R= 170 km/h-ig.
S= 180 km/h-ig.
T= 190 km/h-ig.
U= 200 km/h-ig.
H= 210 km/h-ig.
V= 240 km/h-ig.
A megengedett maximális
sebesség
jelölése téli gumiabroncsoknál
QM + S= 160 km/h-ig.
TM + S= 190 km/h-ig.
HM + S= 210 km/h-ig.
173-199 ScudoG9 HU.qxd:173-199 ScudoG9 HU 10-12-09 17:53 Page 183
