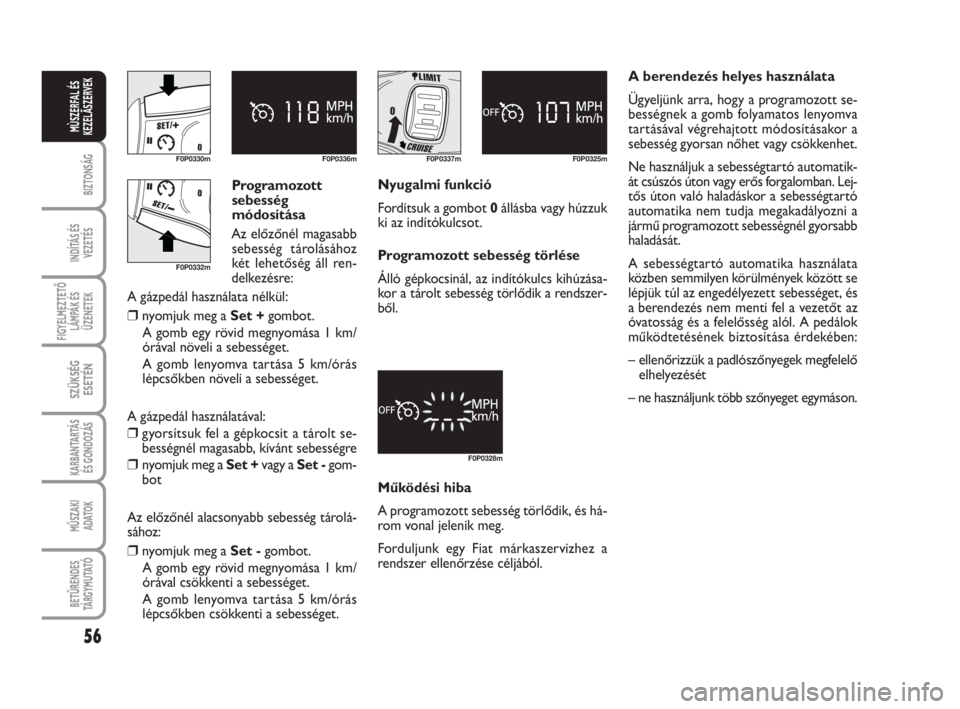

Programozott
sebesség
módosítása
Az előzőnél magasabb
sebesség tárolásához
két lehetőség áll ren-
delkezésre:
A gázpedál használata nélkül:
❒nyomjuk meg a Set +gombot.
A gomb egy rövid megnyomása 1 km/
órával növeli a sebességet.
A gomb lenyomva tartása 5 km/órás
lépcsőkben növeli a sebességet.
A gázpedál használatával:
❒gyorsítsuk fel a gépkocsit a tárolt se-
bességnél magasabb, kívánt sebességre
❒nyomjuk meg a Set +vagy a Set -gom-
bot
Az előzőnél alacsonyabb sebesség tárolá-
sához:
❒nyomjuk meg a Set -gombot.
A gomb egy rövid megnyomása 1 km/
órával csökkenti a sebességet.
A gomb lenyomva tartása 5 km/órás
lépcsőkben csökkenti a sebességet.
56
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
F0P0330m F0P0336m
F0P0332m
F0P0337m F0P0325m
Nyugalmi funkció
Fordítsuk a gombot 0állásba vagy húzzuk
ki az indítókulcsot.
Programozott sebesség törlése
Álló gépkocsinál, az indítókulcs kihúzása-
kor a tárolt sebesség törlődik a rendszer-
ből.
F0P0328m
Működési hiba
A programozott sebesség törlődik, és há-
rom vonal jelenik meg.
Forduljunk egy Fiat márkaszervizhez a
rendszer ellenőrzése céljából.A berendezés helyes használata
Ügyeljünk arra, hogy a programozott se-
bességnek a gomb folyamatos lenyomva
tartásával végrehajtott módosításakor a
sebesség gyorsan nőhet vagy csökkenhet.
Ne használjuk a sebességtartó automatik-
át csúszós úton vagy erős forgalomban. Lej-
tős úton való haladáskor a sebességtartó
automatika nem tudja megakadályozni a
jármű programozott sebességnél gyorsabb
haladását.
A sebességtartó automatika használata
közben semmilyen körülmények között se
lépjük túl az engedélyezett sebességet, és
a berendezés nem menti fel a vezetőt az
óvatosság és a felelősség alól. A pedálok
működtetésének biztosítása érdekében:
– ellenőrizzük a padlószőnyegek megfelelő
elhelyezését
– ne használjunk több szőnyeget egymáson.
018-080 ScudoG9 HU:018-080 ScudoG9 HU 24-11-2008 16:10 Pagina 56

57
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
63/b. ábraF0P0055m
F0P0338m
F0P0339m
F0P0340m
F0P0341m
F0P0342m
Kiválasztott funkció,
a “sebességkorláto-
zó” szimbólum meg-
jelenítése.
Funkció kikapcsolva,
utolsó programozott
sebesség - OFF
(például 107 km
óránként).
Funkció bekapcsolva
(például 107 km
óránként).
A jármű sebessége
magasabb (például
118 km óránként),
a programozott
sebességérték
villog.
Működési hiba
jelzése, OFF - a von-
alkák villognak.

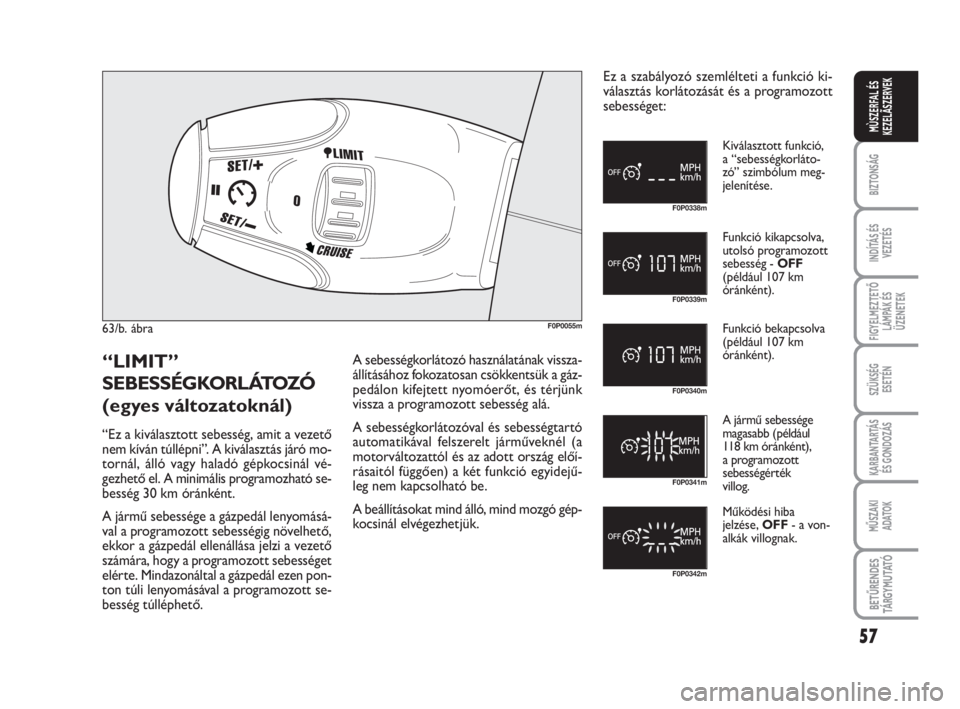

“LIMIT”
SEBESSÉGKORLÁTOZÓ
(egyes változatoknál)
“Ez a kiválasztott sebesség, amit a vezető
nem kíván túllépni”. A kiválasztás járó mo-
tornál, álló vagy haladó gépkocsinál vé-
gezhető el. A minimális programozható se-
besség 30 km óránként.
A jármű sebessége a gázpedál lenyomásá-
val a programozott sebességig növelhető,
ekkor a gázpedál ellenállása jelzi a vezető
számára, hogy a programozott sebességet
elérte. Mindazonáltal a gázpedál ezen pon-
ton túli lenyomásával a programozott se-
besség túlléphető.A sebességkorlátozó használatának vissza-
állításához fokozatosan csökkentsük a gáz-
pedálon kifejtett nyomóerőt, és térjünk
vissza a programozott sebesség alá.
A sebességkorlátozóval és sebességtartó
automatikával felszerelt járműveknél (a
motorváltozattól és az adott ország előí-
rásaitól függően) a két funkció egyidejű-
leg nem kapcsolható be.
A beállításokat mind álló, mind mozgó gép-
kocsinál elvégezhetjük.Ez a szabályozó szemlélteti a funkció ki-
választás korlátozását és a programozott
sebességet:
018-080 ScudoG9 HU:018-080 ScudoG9 HU 24-11-2008 16:10 Pagina 57

58
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
F0P0343m F0P0338m

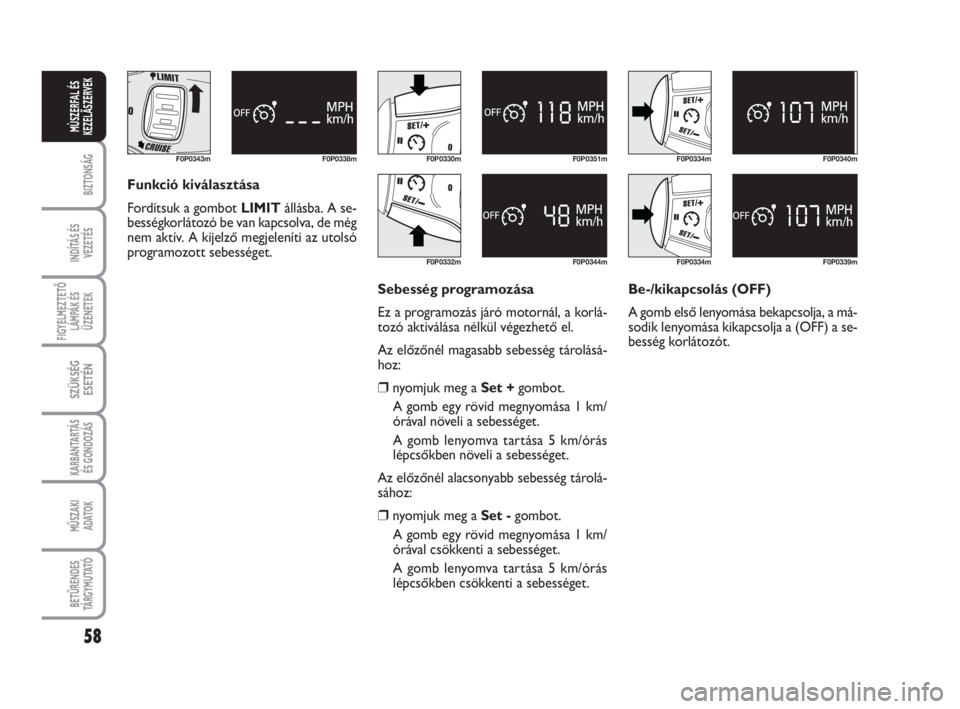

Funkció kiválasztása
Fordítsuk a gombot LIMITállásba. A se-
bességkorlátozó be van kapcsolva, de még
nem aktív. A kijelző megjeleníti az utolsó
programozott sebességet.
F0P0330m
F0P0332mF0P0344m F0P0351m
Sebesség programozása
Ez a programozás járó motornál, a korlá-
tozó aktiválása nélkül végezhető el.
Az előzőnél magasabb sebesség tárolásá-
hoz:
❒nyomjuk meg a Set +gombot.
A gomb egy rövid megnyomása 1 km/
órával növeli a sebességet.
A gomb lenyomva tartása 5 km/órás
lépcsőkben növeli a sebességet.
Az előzőnél alacsonyabb sebesség tárolá-
sához:
❒nyomjuk meg a Set -gombot.
A gomb egy rövid megnyomása 1 km/
órával csökkenti a sebességet.
A gomb lenyomva tartása 5 km/órás
lépcsőkben csökkenti a sebességet.Be-/kikapcsolás (OFF)
A gomb első lenyomása bekapcsolja, a má-
sodik lenyomása kikapcsolja a (OFF) a se-
besség korlátozót.
F0P0334m
F0P0334mF0P0339m F0P0340m
018-080 ScudoG9 HU:018-080 ScudoG9 HU 24-11-2008 16:10 Pagina 58

59
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
F0P0333m F0P0341m

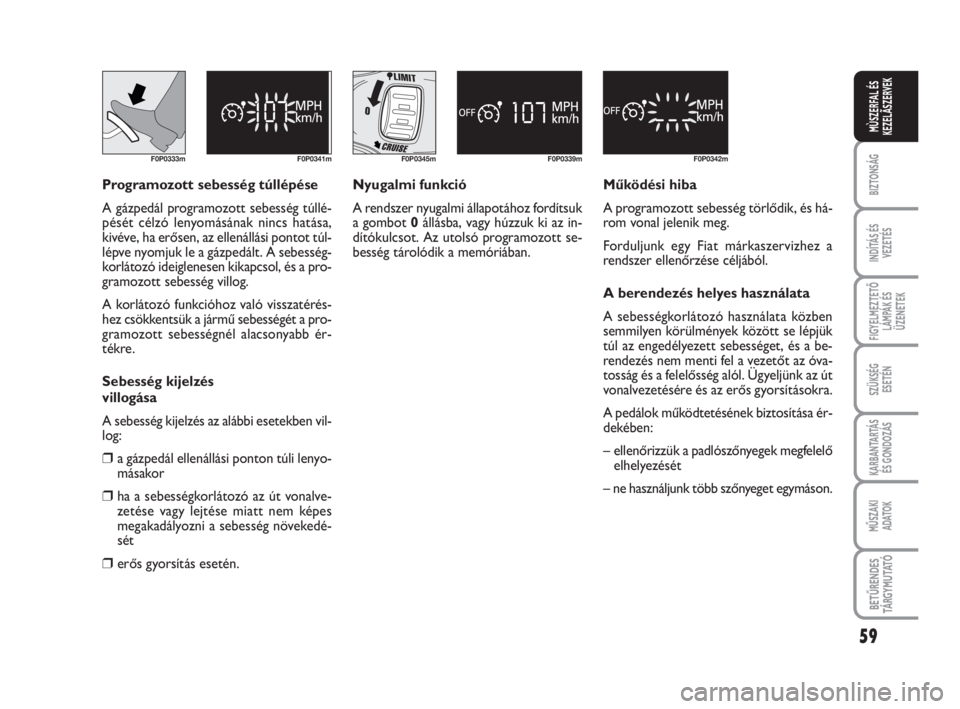

Programozott sebesség túllépése
A gázpedál programozott sebesség túllé-
pését célzó lenyomásának nincs hatása,
kivéve, ha erősen, az ellenállási pontot túl-
lépve nyomjuk le a gázpedált. A sebesség-
korlátozó ideiglenesen kikapcsol, és a pro-
gramozott sebesség villog.
A korlátozó funkcióhoz való visszatérés-
hez csökkentsük a jármű sebességét a pro-
gramozott sebességnél alacsonyabb ér-
tékre.
Sebesség kijelzés
villogása
A sebesség kijelzés az alábbi esetekben vil-
log:
❒a gázpedál ellenállási ponton túli lenyo-
másakor
❒ha a sebességkorlátozó az út vonalve-
zetése vagy lejtése miatt nem képes
megakadályozni a sebesség növekedé-
sét
❒erős gyorsítás esetén.Nyugalmi funkció
A rendszer nyugalmi állapotához fordítsuk
a gombot 0állásba, vagy húzzuk ki az in-
dítókulcsot. Az utolsó programozott se-
besség tárolódik a memóriában.Működési hiba
A programozott sebesség törlődik, és há-
rom vonal jelenik meg.
Forduljunk egy Fiat márkaszervizhez a
rendszer ellenőrzése céljából.
A berendezés helyes használata
A sebességkorlátozó használata közben
semmilyen körülmények között se lépjük
túl az engedélyezett sebességet, és a be-
rendezés nem menti fel a vezetőt az óva-
tosság és a felelősség alól. Ügyeljünk az út
vonalvezetésére és az erős gyorsításokra.
A pedálok működtetésének biztosítása ér-
dekében:
– ellenőrizzük a padlószőnyegek megfelelő
elhelyezését
– ne használjunk több szőnyeget egymáson.
F0P0345m F0P0339mF0P0342m
018-080 ScudoG9 HU:018-080 ScudoG9 HU 24-11-2008 16:10 Pagina 59

60
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK

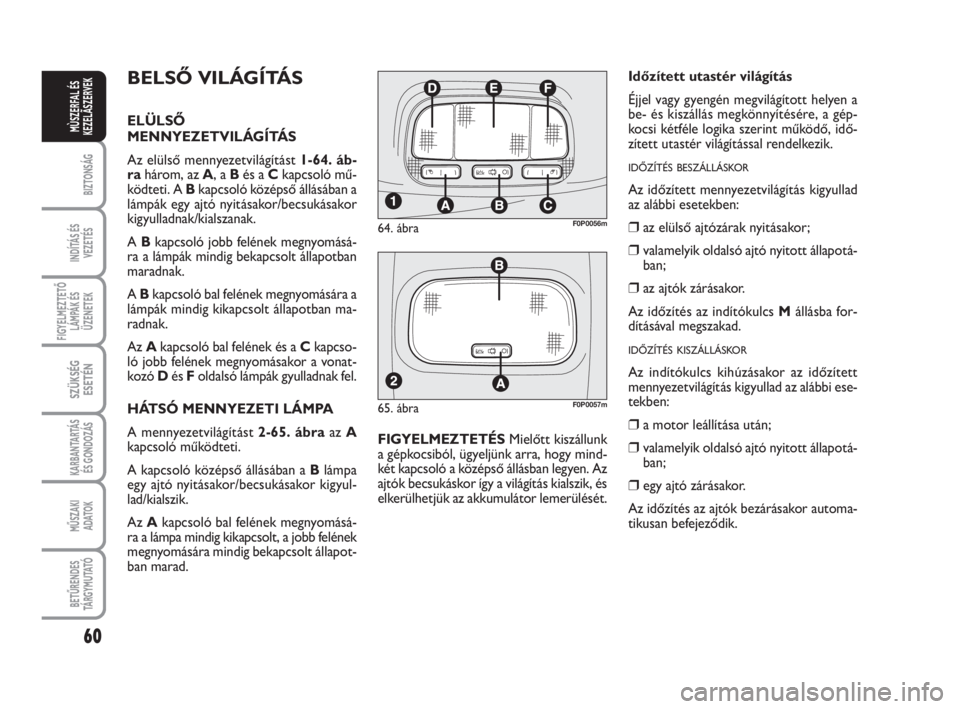

BELSŐ VILÁGÍTÁS
ELÜLSŐ
MENNYEZETVILÁGÍTÁS
Az elülső mennyezetvilágítást 1-64. áb-
rahárom, az A, a Bés a Ckapcsoló mű-
ködteti. A Bkapcsoló középső állásában a
lámpák egy ajtó nyitásakor/becsukásakor
kigyulladnak/kialszanak.
A Bkapcsoló jobb felének megnyomásá-
ra a lámpák mindig bekapcsolt állapotban
maradnak.
A Bkapcsoló bal felének megnyomására a
lámpák mindig kikapcsolt állapotban ma-
radnak.
Az Akapcsoló bal felének és a Ckapcso-
ló jobb felének megnyomásakor a vonat-
kozó Dés Foldalsó lámpák gyulladnak fel.
HÁTSÓ MENNYEZETI LÁMPA
A mennyezetvilágítást 2-65. ábraaz A
kapcsoló működteti.
A kapcsoló középső állásában a Blámpa
egy ajtó nyitásakor/becsukásakor kigyul-
lad/kialszik.
Az Akapcsoló bal felének megnyomásá-
ra a lámpa mindig kikapcsolt, a jobb felének
megnyomására mindig bekapcsolt állapot-
ban marad.FIGYELMEZTETÉS Mielőtt kiszállunk
a gépkocsiból, ügyeljünk arra, hogy mind-
két kapcsoló a középső állásban legyen. Az
ajtók becsukáskor így a világítás kialszik, és
elkerülhetjük az akkumulátor lemerülését.
65. ábraF0P0057m
Időzített utastér világítás
Éjjel vagy gyengén megvilágított helyen a
be- és kiszállás megkönnyítésére, a gép-
kocsi kétféle logika szerint működő, idő-
zített utastér világítással rendelkezik.
IDŐZÍTÉS BESZÁLLÁSKOR
Az időzített mennyezetvilágítás kigyullad
az alábbi esetekben:
❒az elülső ajtózárak nyitásakor;
❒valamelyik oldalsó ajtó nyitott állapotá-
ban;
❒az ajtók zárásakor.
Az időzítés az indítókulcs Mállásba for-
dításával megszakad.
IDŐZÍTÉS KISZÁLLÁSKOR
Az indítókulcs kihúzásakor az időzített
mennyezetvilágítás kigyullad az alábbi ese-
tekben:
❒a motor leállítása után;
❒valamelyik oldalsó ajtó nyitott állapotá-
ban;
❒egy ajtó zárásakor.
Az időzítés az ajtók bezárásakor automa-
tikusan befejeződik.
64. ábraF0P0056m
018-080 ScudoG9 HU:018-080 ScudoG9 HU 24-11-2008 16:10 Pagina 60

61
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
66. ábraF0P0287m

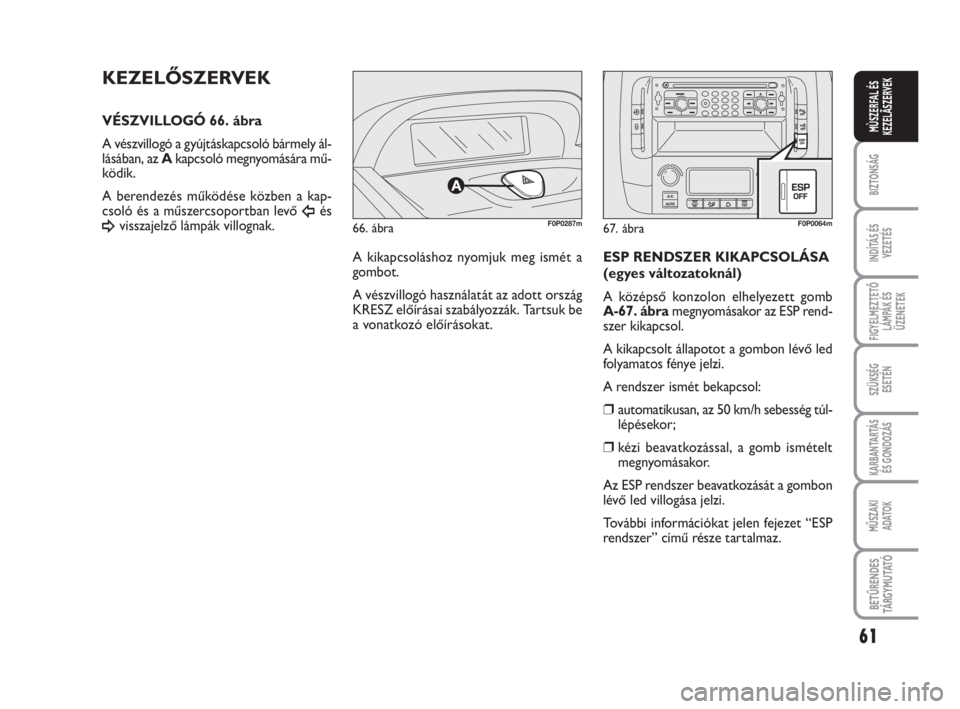

KEZELŐSZERVEK
VÉSZVILLOGÓ 66. ábra
A vészvillogó a gyújtáskapcsoló bármely ál-
lásában, az Akapcsoló megnyomására mű-
ködik.
A berendezés működése közben a kap-
csoló és a műszercsoportban levő
Îés
¥visszajelző lámpák villognak.
ESP RENDSZER KIKAPCSOLÁSA
(egyes változatoknál)
A középső konzolon elhelyezett gomb
A-67. ábramegnyomásakor az ESP rend-
szer kikapcsol.
A kikapcsolt állapotot a gombon lévő led
folyamatos fénye jelzi.
A rendszer ismét bekapcsol:
❒automatikusan, az 50 km/h sebesség túl-
lépésekor;
❒kézi beavatkozással, a gomb ismételt
megnyomásakor.
Az ESP rendszer beavatkozását a gombon
lévő led villogása jelzi.
További információkat jelen fejezet “ESP
rendszer” című része tartalmaz.
67. ábraF0P0064m
A kikapcsoláshoz nyomjuk meg ismét a
gombot.
A vészvillogó használatát az adott ország
KRESZ előírásai szabályozzák. Tartsuk be
a vonatkozó előírásokat.
018-080 ScudoG9 HU:018-080 ScudoG9 HU 24-11-2008 16:10 Pagina 61

62
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK

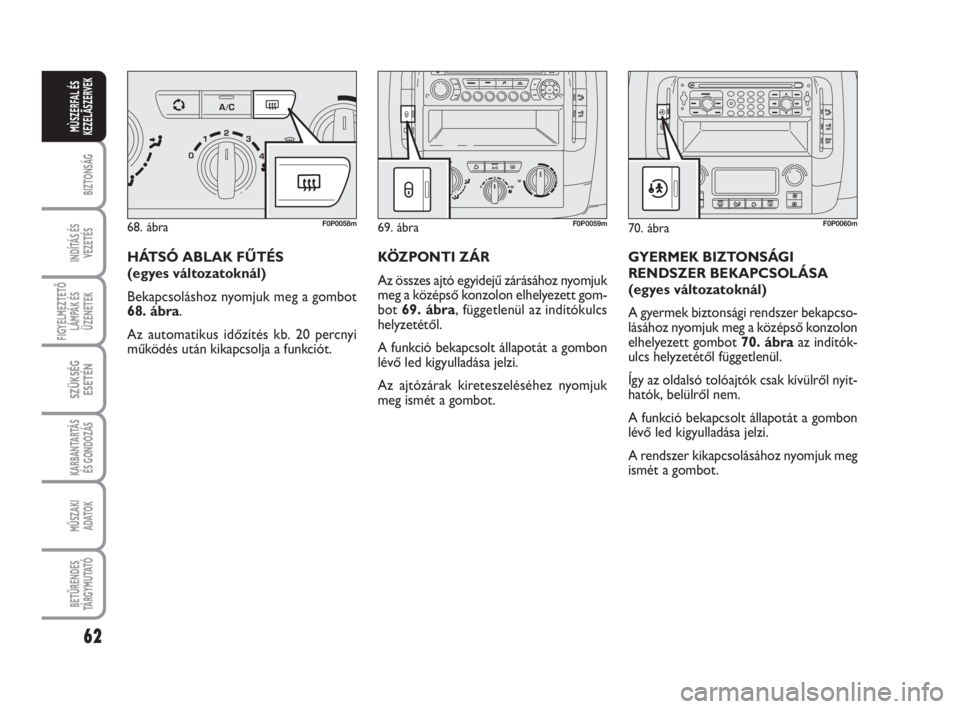

HÁTSÓ ABLAK FŰTÉS
(egyes változatoknál)
Bekapcsoláshoz nyomjuk meg a gombot
68. ábra.
Az automatikus időzítés kb. 20 percnyi
működés után kikapcsolja a funkciót.KÖZPONTI ZÁR
Az összes ajtó egyidejű zárásához nyomjuk
meg a középső konzolon elhelyezett gom-
bot 69. ábra, függetlenül az indítókulcs
helyzetétől.
A funkció bekapcsolt állapotát a gombon
lévő led kigyulladása jelzi.
Az ajtózárak kireteszeléséhez nyomjuk

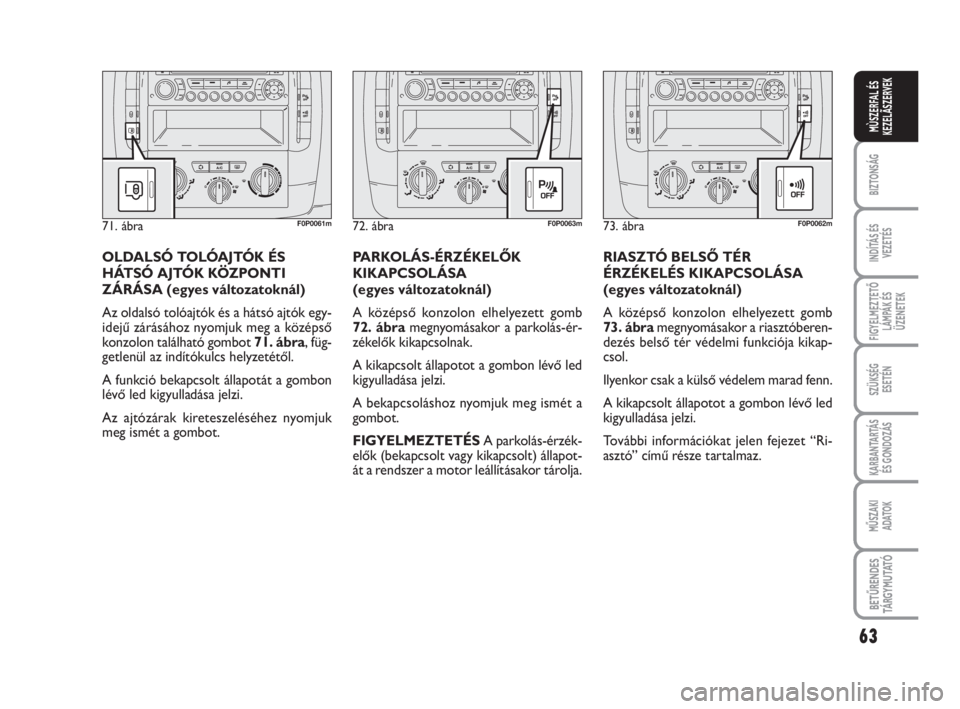

meg ismét a gombot.GYERMEK BIZTONSÁGI
RENDSZER BEKAPCSOLÁSA
(egyes változatoknál)
A gyermek biztonsági rendszer bekapcso-
lásához nyomjuk meg a középső konzolon
elhelyezett gombot 70. ábraaz indítók-
ulcs helyzetétől függetlenül.
Így az oldalsó tolóajtók csak kívülről nyit-
hatók, belülről nem.
A funkció bekapcsolt állapotát a gombon
lévő led kigyulladása jelzi.
A rendszer kikapcsolásához nyomjuk meg
ismét a gombot.
68. ábraF0P0058m69. ábraF0P0059m70. ábraF0P0060m
018-080 ScudoG9 HU:018-080 ScudoG9 HU 24-11-2008 16:10 Pagina 62

63
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
RIASZTÓ BELSŐ TÉR
ÉRZÉKELÉS KIKAPCSOLÁSA
(egyes változatoknál)
A középső konzolon elhelyezett gomb
73. ábramegnyomásakor a riasztóberen-
dezés belső tér védelmi funkciója kikap-
csol.
Ilyenkor csak a külső védelem marad fenn.
A kikapcsolt állapotot a gombon lévő led
kigyulladása jelzi.
További információkat jelen fejezet “Ri-
asztó” című része tartalmaz.
72. ábraF0P0063m
PARKOLÁS-ÉRZÉKELŐK
KIKAPCSOLÁSA
(egyes változatoknál)
A középső konzolon elhelyezett gomb
72. ábramegnyomásakor a parkolás-ér-
zékelők kikapcsolnak.
A kikapcsolt állapotot a gombon lévő led
kigyulladása jelzi.
A bekapcsoláshoz nyomjuk meg ismét a
gombot.
FIGYELMEZTETÉSA parkolás-érzék-
elők (bekapcsolt vagy kikapcsolt) állapot-
át a rendszer a motor leállításakor tárolja.
73. ábraF0P0062m
OLDALSÓ TOLÓAJTÓK ÉS
HÁTSÓ AJTÓK KÖZPONTI
ZÁRÁSA (egyes változatoknál)
Az oldalsó tolóajtók és a hátsó ajtók egy-
idejű zárásához nyomjuk meg a középső
konzolon található gombot 71. ábra, füg-
getlenül az indítókulcs helyzetétől.
A funkció bekapcsolt állapotát a gombon
lévő led kigyulladása jelzi.
Az ajtózárak kireteszeléséhez nyomjuk
meg ismét a gombot.
71. ábraF0P0061m
018-080 ScudoG9 HU:018-080 ScudoG9 HU 24-11-2008 16:10 Pagina 63
