2010 FIAT SCUDO Kezelési és karbantartási útmutató (in Hungarian)

120
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
A VONÓSZERKEZET
FELSZERELÉSE
Az utánfutó vontatására szolgáló vonó-
horgot arra feljogosított szakműhelyben kell
felszereltetni a kocsiszekrényre, figyelembe
véve a szerkezet gyártója által kiadott in-
formációkat. Lejtőn haladáskor állandó fékezés helyett
kapcsoljunk alacsonyabb sebességfokozat-
ba.
A gépkocsi megengedett hasznos terhelé-
se annyival csökken, amekkora terhelés a
vonószerkezet gömbfejére hat.
Ügyeljünk arra, hogy a gépkocsira megen-
gedett (a forgalmi engedélyben megjelölt),
maximális vontatható össztömeget ne ha-
ladja meg a vontatmány együttes tömege,
amibe beleszámítanak az utánfutó vagy la-
kókocsi tartozékai és a személyes pog-
gyászok tömege is.
Soha ne lépjük túl az adott országban ér-
vényes, az utánfutó vontatása esetén meg-
engedett maximális sebességet. Semmi
esetre se lépjük túl a 100 km/h sebessé-
get.
Az ABS rendszer nem vezérli
az utánfutó fékkörét . Síkos
útfelületen fokozott óvatossággal ve-
zessünk.
FIGYELEM
Semmilyen esetben sem sza-
bad átalakítani a gépkocsi
fékrendszerét az utánfutó fék vezér-
lésének céljából. Az utánfutó fék-
rendszerének teljesen függetlennek
kell lennie a vontató gépkocsi hidra-
ulikus rendszerétől.
FIGYELEM
113-122 ScudoG9 HU:113-122 ScudoG9 HU 24-11-2008 11:25 Pagina 120

121
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETÉS Ha a járműre felsze-
relt téli gumiabroncsok sebességindexe a
gépkocsi (5%-kal megnövelt) maximális se-
bességénél kisebb értékű, az utastérben,
a vezető látóterében egy megfelelő címkét
kell elhelyezni, amely erre figyelmezteti a
vezetőt (az EU irányelv alapján).
Mind a négy kerékre csak azonos típusú
(gyártmányú és profilú) gumiabroncsot
szabad felszerelni, hogy biztosítsuk a gép-
kocsi lehető legnagyobb biztonságát hala-
dás közben és a fékezés során.
Ügyeljünk arra, hogy a gumiabroncsok for-
gási irányát ne változtassuk meg.HÓLÁNC
A hóláncokat mindig az adott ország erre
vonatkozó előírásai szerint kell használni.
A hóláncokat csak az első (meghajtott) ke-
rekekre kell felszerelni. Ajánlatos a Line-
accessori Fiat tartozékok választékában
kapható hóláncokat használni.
Ellenőrizzük a felszerelt hóláncok feszes-
ségét néhány méter megtétele után.
FIGYELMEZTETÉS Felszerelt hóláncok
esetén fokozott óvatossággal használjuk
a gázpedált, hogy elkerüljük vagy korlá-
tozzuk a hajtott kerekek túlpörgését, ami
a hólánc elszakadását okozhatja, ezzel kárt
tehet a kocsiszekrényben és a mechanikus
alkatrészekben.

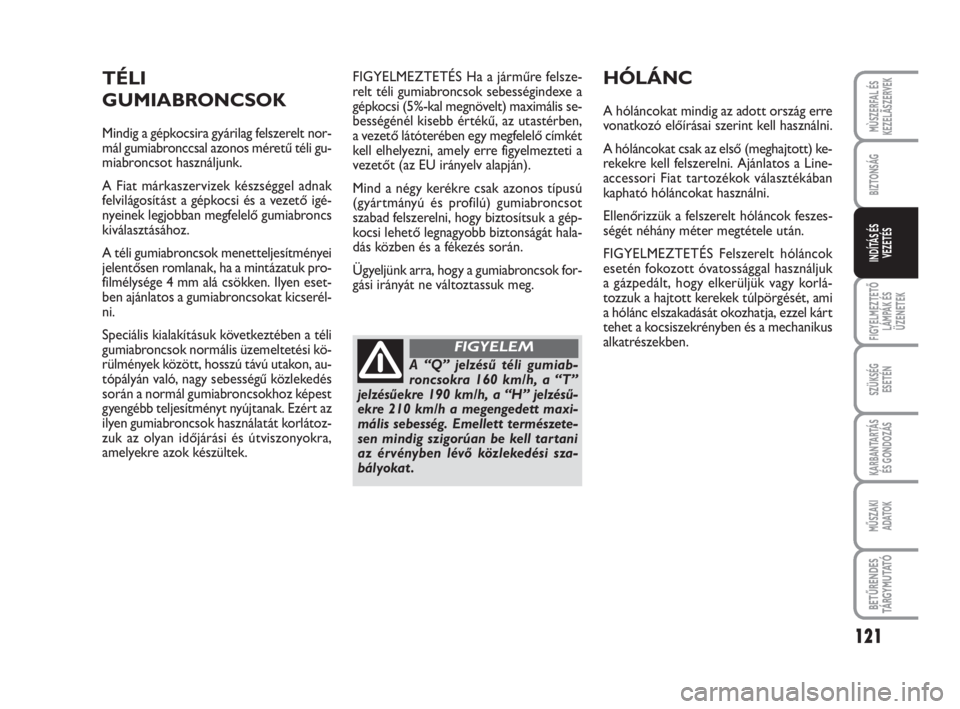

TÉLI
GUMIABRONCSOK
Mindig a gépkocsira gyárilag felszerelt nor-
mál gumiabronccsal azonos méretű téli gu-
miabroncsot használjunk.
A Fiat márkaszervizek készséggel adnak
felvilágosítást a gépkocsi és a vezető igé-
nyeinek legjobban megfelelő gumiabroncs
kiválasztásához.
A téli gumiabroncsok menetteljesítményei
jelentősen romlanak, ha a mintázatuk pro-
filmélysége 4 mm alá csökken. Ilyen eset-
ben ajánlatos a gumiabroncsokat kicserél-
ni.
Speciális kialakításuk következtében a téli
gumiabroncsok normális üzemeltetési kö-
rülmények között, hosszú távú utakon, au-
tópályán való, nagy sebességű közlekedés
során a normál gumiabroncsokhoz képest
gyengébb teljesítményt nyújtanak. Ezért az
ilyen gumiabroncsok használatát korlátoz-
zuk az olyan időjárási és útviszonyokra,
amelyekre azok készültek.
A “Q” jelzésű téli gumiab-
roncsokra 160 km/h, a “T”
jelzésűekre 190 km/h, a “H” jelzésű-
ekre 210 km/h a megengedett maxi-
mális sebesség. Emellett természete-
sen mindig szigorúan be kell tartani
az érvényben lévő közlekedési sza-
bályokat .
FIGYELEM
113-122 ScudoG9 HU:113-122 ScudoG9 HU 24-11-2008 11:25 Pagina 121

122
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS

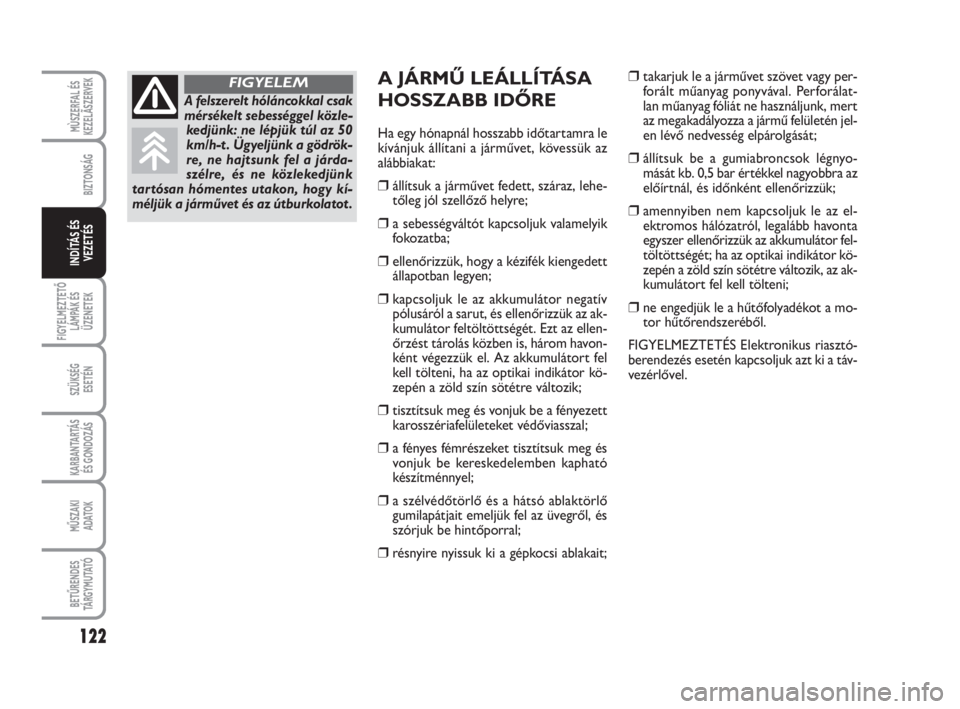

A JÁRMŰ LEÁLLÍTÁSA
HOSSZABB IDŐRE
Ha egy hónapnál hosszabb időtartamra le
kívánjuk állítani a járművet, kövessük az
alábbiakat:
❒állítsuk a járművet fedett, száraz, lehe-
tőleg jól szellőző helyre;
❒a sebességváltót kapcsoljuk valamelyik
fokozatba;
❒ellenőrizzük, hogy a kézifék kiengedett
állapotban legyen;
❒kapcsoljuk le az akkumulátor negatív
pólusáról a sarut, és ellenőrizzük az ak-
kumulátor feltöltöttségét. Ezt az ellen-
őrzést tárolás közben is, három havon-
ként végezzük el. Az akkumulátort fel
kell tölteni, ha az optikai indikátor kö-
zepén a zöld szín sötétre változik;
❒tisztítsuk meg és vonjuk be a fényezett
karosszériafelületeket védőviasszal;
❒a fényes fémrészeket tisztítsuk meg és
vonjuk be kereskedelemben kapható
készítménnyel;
❒a szélvédőtörlő és a hátsó ablaktörlő
gumilapátjait emeljük fel az üvegről, és
szórjuk be hintőporral;
❒résnyire nyissuk ki a gépkocsi ablakait;
❒takarjuk le a járművet szövet vagy per-
forált műanyag ponyvával. Perforálat-
lan műanyag fóliát ne használjunk, mert
az megakadályozza a jármű felületén jel-
en lévő nedvesség elpárolgását;
❒állítsuk be a gumiabroncsok légnyo-
mását kb. 0,5 bar értékkel nagyobbra az
előírtnál, és időnként ellenőrizzük;
❒amennyiben nem kapcsoljuk le az el-
ektromos hálózatról, legalább havonta
egyszer ellenőrizzük az akkumulátor fel-
töltöttségét; ha az optikai indikátor kö-
zepén a zöld szín sötétre változik, az ak-
kumulátort fel kell tölteni;
❒ne engedjük le a hűtőfolyadékot a mo-
tor hűtőrendszeréből.
FIGYELMEZTETÉS Elektronikus riasztó-
berendezés esetén kapcsoljuk azt ki a táv-
vezérlővel.
A felszerelt hóláncokkal csak
mérsékelt sebességgel közle-
kedjünk: ne lépjük túl az 50
km/h-t . Ügyeljünk a gödrök-
re, ne hajtsunk fel a járda-
szélre, és ne közlekedjünk
tartósan hómentes utakon, hogy kí-
méljük a járművet és az útburkolatot .
FIGYELEM
113-122 ScudoG9 HU:113-122 ScudoG9 HU 24-11-2008 11:25 Pagina 122

123
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS

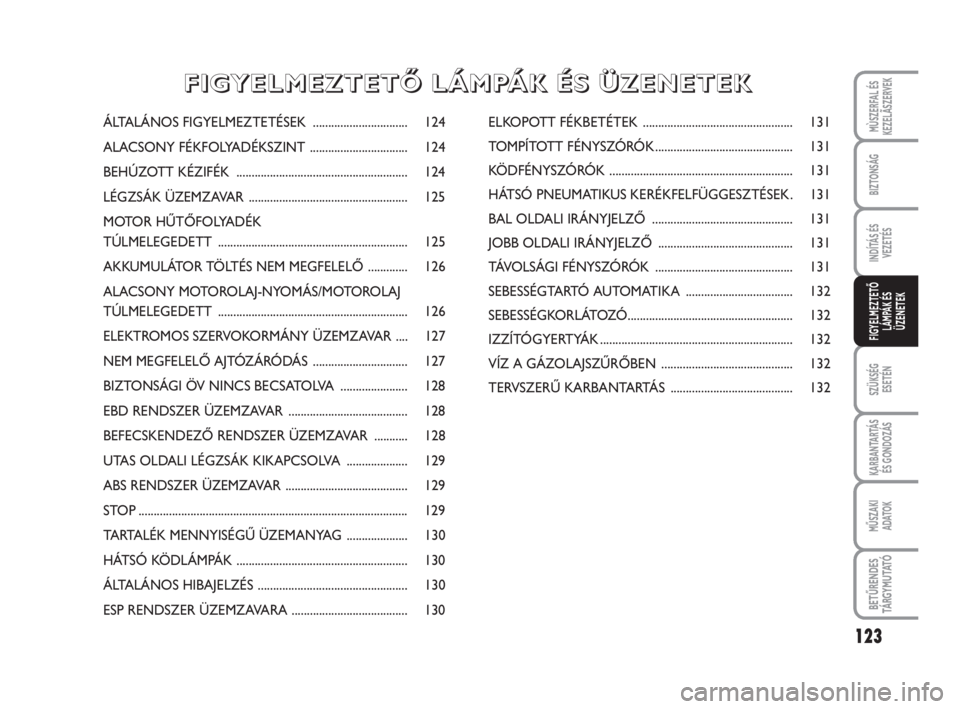

FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
ÁLTALÁNOS FIGYELMEZTETÉSEK ............................... 124
ALACSONY FÉKFOLYADÉKSZINT ................................ 124
BEHÚZOTT KÉZIFÉK ........................................................ 124
LÉGZSÁK ÜZEMZAVAR .................................................... 125
MOTOR HŰTŐFOLYADÉK
TÚLMELEGEDETT .............................................................. 125

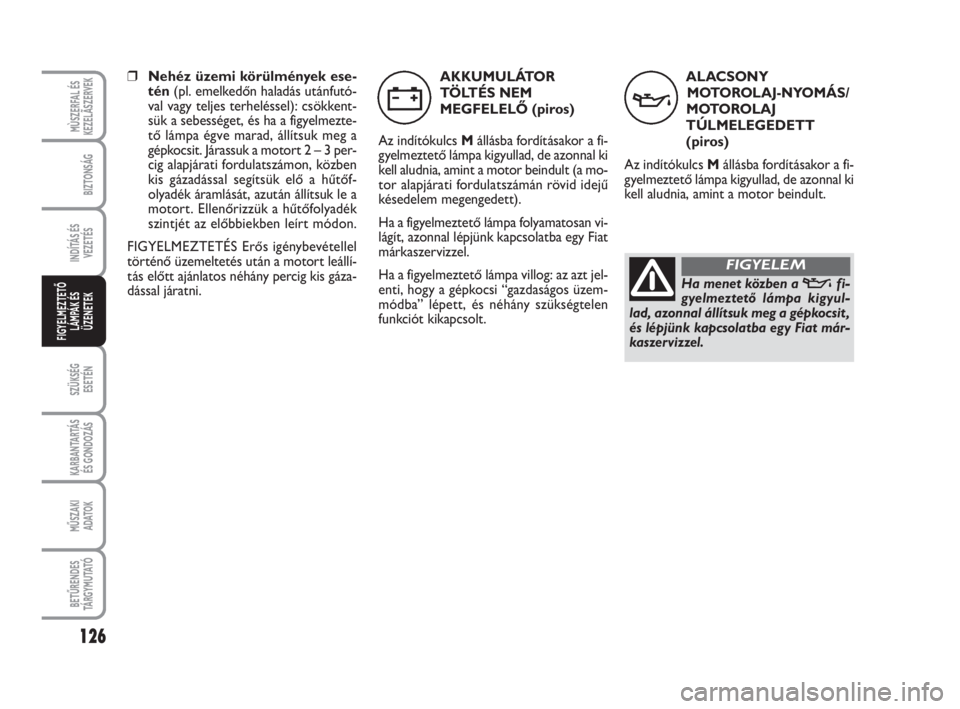

AKKUMULÁTOR TÖLTÉS NEM MEGFELELŐ ............. 126
ALACSONY MOTOROLAJ-NYOMÁS/MOTOROLAJ
TÚLMELEGEDETT .............................................................. 126

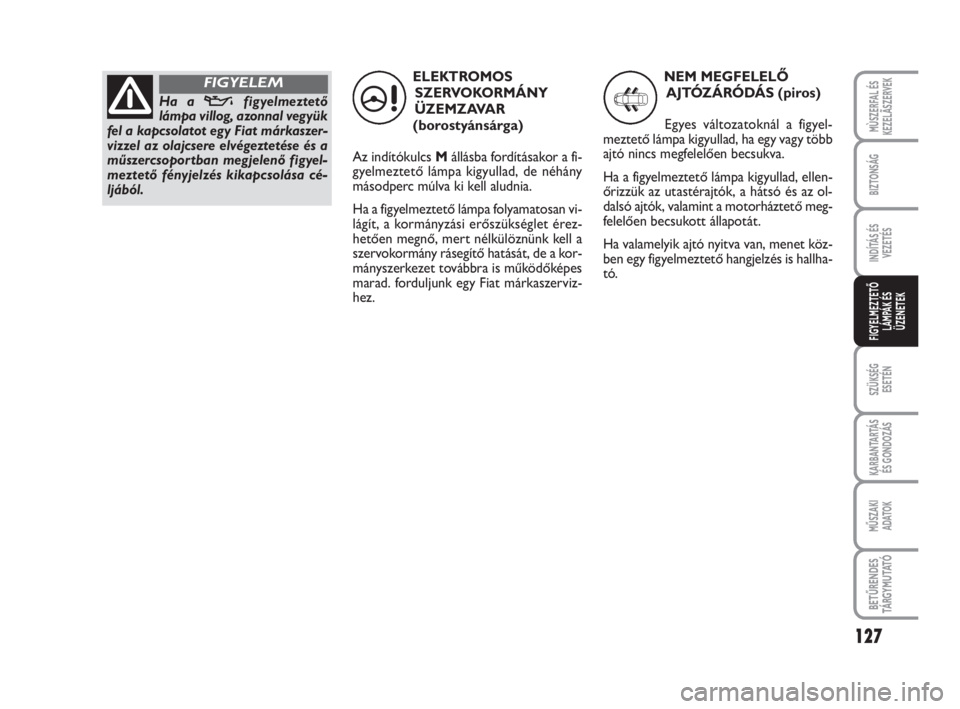

ELEKTROMOS SZERVOKORMÁNY ÜZEMZAVAR .... 127
NEM MEGFELELŐ AJTÓZÁRÓDÁS ............................... 127
BIZTONSÁGI ÖV NINCS BECSATOLVA ...................... 128
EBD RENDSZER ÜZEMZAVAR ....................................... 128
BEFECSKENDEZŐ RENDSZER ÜZEMZAVAR ........... 128
UTAS OLDALI LÉGZSÁK KIKAPCSOLVA .................... 129
ABS RENDSZER ÜZEMZAVAR ........................................ 129
STOP ........................................................................................ 129
TARTALÉK MENNYISÉGŰ ÜZEMANYAG .................... 130
HÁTSÓ KÖDLÁMPÁK ........................................................ 130
ÁLTALÁNOS HIBAJELZÉS ................................................. 130
ESP RENDSZER ÜZEMZAVARA ...................................... 130ELKOPOTT FÉKBETÉTEK ................................................. 131
TOMPÍTOTT FÉNYSZÓRÓK............................................. 131
KÖDFÉNYSZÓRÓK ............................................................ 131
HÁTSÓ PNEUMATIKUS KERÉKFELFÜGGESZTÉSEK. 131
BAL OLDALI IRÁNYJELZŐ .............................................. 131
JOBB OLDALI IRÁNYJELZŐ ............................................ 131
TÁVOLSÁGI FÉNYSZÓRÓK ............................................. 131
SEBESSÉGTARTÓ AUTOMATIKA ................................... 132
SEBESSÉGKORLÁTOZÓ...................................................... 132
IZZÍTÓGYERTYÁK ............................................................... 132
VÍZ A GÁZOLAJSZŰRŐBEN ........................................... 132
TERVSZERŰ KARBANTARTÁS ........................................ 132
F F
I I
G G
Y Y
E E
L L
M M
E E
Z Z
T T
E E
T T
Ő Ő

L L
Á Á
M M
P P
Á Á
K K

É É
S S

Ü Ü
Z Z
E E
N N
E E
T T
E E
K K
123-132 ScudoG9 HU:123-132 ScudoG9 HU 24-11-2008 11:26 Pagina 123

124
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK

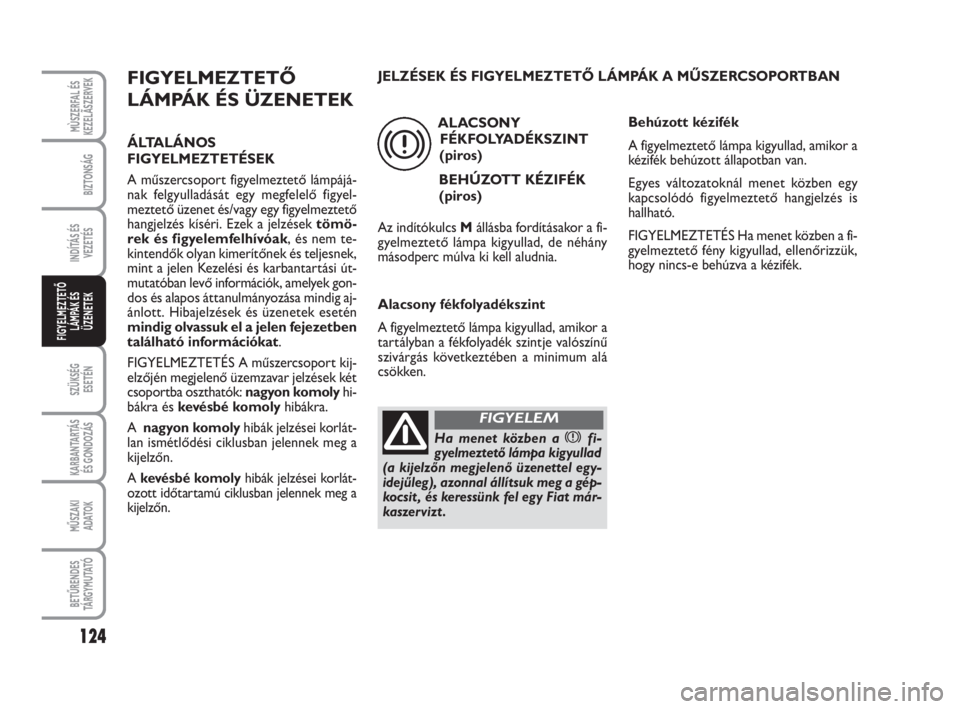

FIGYELMEZTETŐ
LÁMPÁK ÉS ÜZENETEK
ÁLTALÁNOS
FIGYELMEZTETÉSEK
A műszercsoport figyelmeztető lámpájá-
nak felgyulladását egy megfelelő figyel-
meztető üzenet és/vagy egy figyelmeztető
hangjelzés kíséri. Ezek a jelzések tömö-
rek és figyelemfelhívóak, és nem te-
kintendők olyan kimerítőnek és teljesnek,
mint a jelen Kezelési és karbantartási út-
mutatóban levő információk, amelyek gon-
dos és alapos áttanulmányozása mindig aj-
ánlott. Hibajelzések és üzenetek esetén
mindig olvassuk el a jelen fejezetben
található információkat.
FIGYELMEZTETÉS A műszercsoport kij-
elzőjén megjelenő üzemzavar jelzések két
csoportba oszthatók: nagyon komolyhi-
bákra és kevésbé komolyhibákra.
A nagyon komolyhibák jelzései korlát-
lan ismétlődési ciklusban jelennek meg a
kijelzőn.
A kevésbé komolyhibák jelzései korlát-
ozott időtartamú ciklusban jelennek meg a
kijelzőn.
ALACSONY
FÉKFOLYADÉKSZINT
(piros)
BEHÚZOTT KÉZIFÉK
(piros)
Az indítókulcs Mállásba fordításakor a fi-
gyelmeztető lámpa kigyullad, de néhány
másodperc múlva ki kell aludnia.
Alacsony fékfolyadékszint
A figyelmeztető lámpa kigyullad, amikor a
tartályban a fékfolyadék szintje valószínű
szivárgás következtében a minimum alá
csökken.
x
Ha menet közben axfi-
gyelmeztető lámpa kigyullad
(a kijelzőn megjelenő üzenettel egy-
idejűleg), azonnal állítsuk meg a gép-
kocsit , és keressünk fel egy Fiat már-
kaszervizt .
FIGYELEM
Behúzott kézifék
A figyelmeztető lámpa kigyullad, amikor a
kézifék behúzott állapotban van.
Egyes változatoknál menet közben egy
kapcsolódó figyelmeztető hangjelzés is
hallható.
FIGYELMEZTETÉS Ha menet közben a fi-
gyelmeztető fény kigyullad, ellenőrizzük,
hogy nincs-e behúzva a kézifék. JELZÉSEK ÉS FIGYELMEZTETŐ LÁMPÁK A MŰSZERCSOPORTBAN
123-132 ScudoG9 HU:123-132 ScudoG9 HU 24-11-2008 11:26 Pagina 124

125
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
LÉGZSÁK
ÜZEMZAVAR
(piros)
Az indítókulcs Mállásba fordításakor a fi-
gyelmeztető lámpa kigyullad, de néhány
másodperc múlva ki kell aludnia.
A figyelmeztető lámpa folyamatosan vilá-
gít, ha a légzsák működésében üzemzavar
keletkezett.
¬Ha a ¬figyelmeztető lám-
pa nem gyullad ki az indí-
tókulcs M állásba fordítása után, vagy
menet közben égve marad, ez a
visszatartó biztonsági rendszer lehet-
séges hibáját jelzi; ilyen esetben a lég-
zsákok vagy az övfeszítők ütközés ese-
tén nem működnek, vagy ritka eset-
ben előfordulhat , hogy tévesen mű-
ködésbe lépnek. Ilyenkor a tovább-
haladás előtt lépjünk kapcsolatba egy
Fiat márkaszervizzel a rendszer azon-
nali ellenőrzése céljából.
FIGYELEM
A ¬figyelmeztető lámpa
meghibásodását (a lámpa
nem világít) az utas oldali légzsák ki-
kapcsolt állapotára figyelmeztető
“lámpának a normális 4 másodpercnél
hosszabb idejű villogása jelzi.
FIGYELEM
MOTOR
HŰTŐFOLYADÉK
TÚLMELEGEDETT
(piros)
Az indítókulcs Mállásba fordításakor a fi-
gyelmeztető lámpa kigyullad, de néhány
másodperc múlva ki kell aludnia.
Ha a figyelmeztető fény villog, az a motor
hűtőfolyadék túl alacsony szintjét jelzi.
A figyelmeztető lámpa kigyullad, amikor a
motor túlmelegszik.
Ha a figyelmeztető lámpa kigyullad, az aláb-
biakat hajtsuk végre:
❒normális üzemeltetési feltételek
között: álljunk meg a gépkocsival, ál-
lítsuk le a motort, és ellenőrizzük,
hogy a kiegyenlítő tartályban a hűtőf-
olyadék szintje nem süllyedt-e a MIN
jelzés alá. Ebben az esetben várjunk
néhány percig a motor lehűlésére, azu-
tán óvatosan és lassan vegyük le a tar-
tály kupakját, töltsük fel hűtőfolya-
dékkal, hogy annak szintje a tartályon
lévő MINés MAXjelzés között le-
gyen. Szemrevételezéssel ellenőrizzük
az esetleges folyadékszivárgást. Ha a
motor újraindításakor a lámpa ismét
kigyullad, lépjünk kapcsolatba egy Fiat
márkaszervizzel.
u
123-132 ScudoG9 HU:123-132 ScudoG9 HU 24-11-2008 11:26 Pagina 125

ALACSONY
MOTOROLAJ-NYOMÁS/
MOTOROLAJ
TÚLMELEGEDETT
(piros)
Az indítókulcs Mállásba fordításakor a fi-
gyelmeztető lámpa kigyullad, de azonnal ki
kell aludnia, amint a motor beindult.
v
Ha menet közben a vfi-
gyelmeztető lámpa kigyul-
lad, azonnal állítsuk meg a gépkocsit ,
és lépjünk kapcsolatba egy Fiat már-
kaszervizzel.
FIGYELEM
126
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
❒Nehéz üzemi körülmények ese-
tén(pl. emelkedőn haladás utánfutó-
val vagy teljes terheléssel): csökkent-
sük a sebességet, és ha a figyelmezte-
tő lámpa égve marad, állítsuk meg a
gépkocsit. Járassuk a motort 2 – 3 per-
cig alapjárati fordulatszámon, közben
kis gázadással segítsük elő a hűtőf-
olyadék áramlását, azután állítsuk le a
motort. Ellenőrizzük a hűtőfolyadék
szintjét az előbbiekben leírt módon.
FIGYELMEZTETÉS Erős igénybevétellel
történő üzemeltetés után a motort leállí-
tás előtt ajánlatos néhány percig kis gáza-
dással járatni.AKKUMULÁTOR
TÖLTÉS NEM
MEGFELELŐ (piros)
Az indítókulcs Mállásba fordításakor a fi-
gyelmeztető lámpa kigyullad, de azonnal ki
kell aludnia, amint a motor beindult (a mo-
tor alapjárati fordulatszámán rövid idejű
késedelem megengedett).
Ha a figyelmeztető lámpa folyamatosan vi-
lágít, azonnal lépjünk kapcsolatba egy Fiat
márkaszervizzel.
Ha a figyelmeztető lámpa villog: az azt jel-
enti, hogy a gépkocsi “gazdaságos üzem-
módba” lépett, és néhány szükségtelen
funkciót kikapcsolt.
w
123-132 ScudoG9 HU:123-132 ScudoG9 HU 24-11-2008 11:26 Pagina 126

127
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
ELEKTROMOS
SZERVOKORMÁNY
ÜZEMZAVAR
(borostyánsárga)
Az indítókulcs Mállásba fordításakor a fi-
gyelmeztető lámpa kigyullad, de néhány
másodperc múlva ki kell aludnia.
Ha a figyelmeztető lámpa folyamatosan vi-
lágít, a kormányzási erőszükséglet érez-
hetően megnő, mert nélkülöznünk kell a
szervokormány rásegítő hatását, de a kor-
mányszerkezet továbbra is működőképes
marad. forduljunk egy Fiat márkaszerviz-
hez.
Ha a vfigyelmeztető
lámpa villog, azonnal vegyük
fel a kapcsolatot egy Fiat márkaszer-
vizzel az olajcsere elvégeztetése és a
műszercsoportban megjelenő figyel-
meztető fényjelzés kikapcsolása cé-
ljából.
FIGYELEM
»
NEM MEGFELELŐ
AJTÓZÁRÓDÁS (piros)
Egyes változatoknál a figyel-
meztető lámpa kigyullad, ha egy vagy több
ajtó nincs megfelelően becsukva.
Ha a figyelmeztető lámpa kigyullad, ellen-
őrizzük az utastérajtók, a hátsó és az ol-
dalsó ajtók, valamint a motorháztető meg-
felelően becsukott állapotát.
Ha valamelyik ajtó nyitva van, menet köz-
ben egy figyelmeztető hangjelzés is hallha-
tó.
9
123-132 ScudoG9 HU:123-132 ScudoG9 HU 24-11-2008 11:26 Pagina 127
