2010 Alfa Romeo MiTo Knjižica za upotrebu i održavanje (in Serbian)

184
U VANREDNOJ SITUACIJI
ZAMENA UNUTRAŠNJE SIJALICEPREDNJE POMONO SVETLO
Za zamenu sijalice, postupite kao što sledi:
❍skinite pomoćno svetlo A – Slika 31 korišćenjem alata na
mestima na koje pokazuju strelice;
❍otvorite pokretni poklopac B – Slika 32 i zamenite sijalicu
C, tako što ćete je izvaditi iz bočnih kontakata. Budite pa-
žljivi da nove sijalice fiksirate pravilno između kontakata;
❍zatvorite pokretni poklopac B – Slika 32 i fiksirajte po-
moćno svetlo A – Slika 31 u svom kućištu.POMOĆNO SVETLO U PROSTORU ZA
PRTLJAG
Za zamenu sijalice, postupite kao što sledi:
❍otvorite prostor za prtljag i skinite pomoćno svetlo A – Sli-
ka 33, uz pomoć alata na tačkama na koje pokazuju strelice;
Slika 31
A0J0120m
Slika 32
A0J0121m
Slika 33
A0J0119m

U VANREDNOJ SITUACIJI
185
4
❍otvorite poklopac B – Slika 34 i zamenite sijalicu;
❍zatvorite ponovo zaštitni poklopac B na sočivu;
❍namestite ponovo pomoćno svetlo A – Slika 33, tako što
ćete ga staviti na njegovo mesto, nameštanjem prvo u je-
dnu stranu, a onda u drugu dok ne čujete klik kao znak da
je pravilno postavljeno.SVETLO U PROSTORU ZA DOKUMENTA I
SITNE STVARI
Za zamenu sijalice, postupite kao što sledi:
❍otvorite prostor za dokumenta i sitne stvari i izvadite sve-
tlo A – Slika 35;
❍zamenite sijalicu B, tako što ćete je otpustiti iz bočnih kon-
takata, a onda pazite da novu sijalicu pravilno pričvrstite
između kontakata.
Slika 34
A0J0118m
Slika 35
A0J0122m

186
U VANREDNOJ SITUACIJI
SVETLO NA ZAŠTITNIKU OD SUNCA(za određene verzije i tržišta
)
Za zamenu sijalice, postupite kao što sledi:
❍spustite zaštitnik od sunca i izvadite pomoćnu lampu A – Sli-
ka 36 uz pomoć alata na mestima na koje pokazuju strelice;
❍skinite zaštitni poklopac B, tako što ćete ga otpustiti iz
držača C, zamenite sijalicu D – Slika 37 tako što ćete je
izvući napolje i otkačiti iz bočnih kontakata;
❍ubacite novu sijalicu, pazite da bude dobro fiksirana između
kontakata; ❍vratite zaštitni poklopac B tako što ćete ga ubaciti između
držača C;
❍namestite ponovo pomoćno svetlo tako što ćete ga uba-
citi u stranu E – Slika 37, a onda pritisnuti drugu stranu
dok ne čujete klik držača F.
Slika 36
A0J0123m
Slika 37
A0J0124m

U VANREDNOJ SITUACIJI
187
4
SVETLA NA VRATIMA
Za zamenu sijalice, postupite kao što sledi:
❍otvorite vrata i izvadite lampu tako što ćete pritiskati držač
A – Slika 38 sa šrafcigerom;
❍pritisnite bočno zaštitni poklopac B blizu dve osovinice za
pričvršćivanje i zamenite sijalicu C;
❍vratite zaštitni poklopac, blokirajući dve osovinice za
pričvršćivanje;
❍namestite ponovo pomoćnu lampu tako što ćete prvo
staviti stranu D, a onda pritisnuti drugu stranu dok ne ču-
jete klik kopče.
ZAMENA OSIGURAČAUVOD
Osigurači štite električni sistem: pregorevaju u slučaju kvara u
sistemu. Proverite efikasnost odgovarajućeg osigurača, kada
neki uređaj ne radi: provodni element A ne sme biti prekinut.
Ukoliko jeste, zamenite pregoreli osigurač sa novim iste ampe-
raže (iste boje).
B neoštećen osigurač
C osigurač sa oštećenim vlaknom.
Slika 39
A0J0048m
Slika 38
A0J0125m

188
U VANREDNOJ SITUACIJI

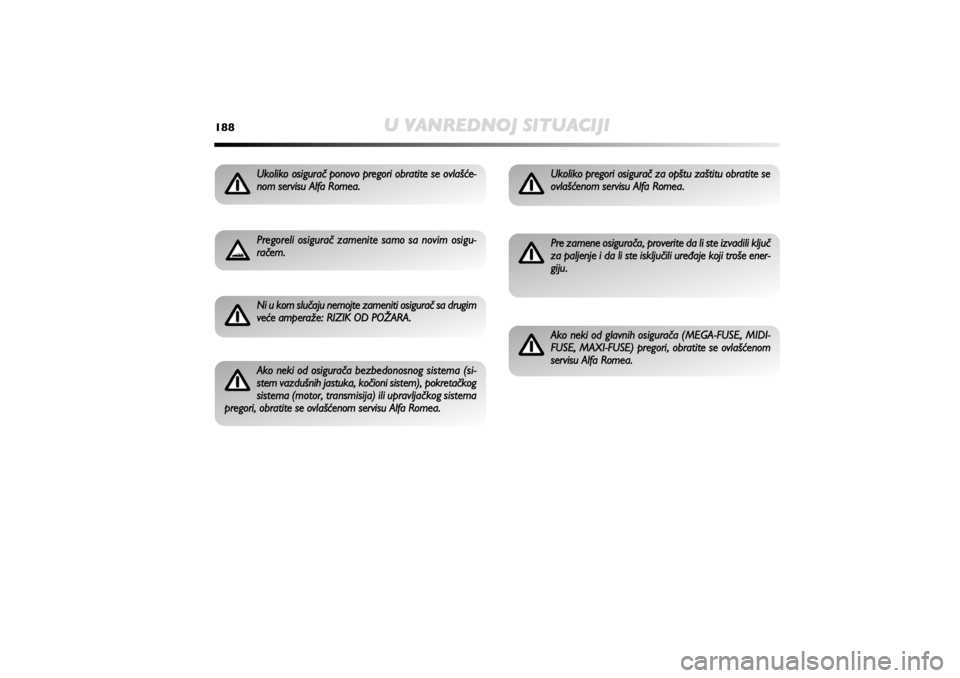

Ukoliko osigurač ponovo pregori obratite se ovlašće-
nom servisu Alfa Romea.Pregoreli osigurač zamenite samo sa novim osigu-
račem. Ni u kom slučaju nemojte zameniti osigurač sa drugim
veće amperaže: RIZIK OD POŽARA.Ako neki od osiguračabezbedonosnog sistema (si-
stem vazdušnih jastuka, kočioni sistem), pokretačkog
sistema (motor, transmisija) ili upravljačkog sistema
pregori, obratite se ovlašćenom servisu Alfa Romea
.
Ukoliko pregori osigurač za opštu zaštitu obratite se
ovlašćenom servisu Alfa Romea. Pre zamene osigurača, proverite da li ste izvadili ključ
za paljenje i da li ste isključili uređaje ko
ji troše ener-
giju.
Ako neki od glavnih osigurača (MEGA-FUSE, MIDI-
FUSE, MAXI-FUSE) pregori, obratite se ovlašćenom
servis
u Alfa Romea.

U VANREDNOJ SITUACIJI
189
4
Slika 41
A0J0204m
Ukoliko treba da perete prostor za motor, pazite da
ne usmerite mlaz vode direktno na kutiju za osigu-račima ili motor brisača vetrobranskog stakla.
MESTO OSIGURAČA
Osigurači su grupisani zajedno u tri grupe smeštene u pro-
storu za motor, komandnoj tabli i prostoru za prtljag.
Kutija sa osiguračima u prostoru za motor
Nalazi se pored akumulatora: za pristup osiguračima odvijte
zavrtnje A – Slika 40 i skinite poklopac B.
Na poleđini poklopca možete naći identifikacioni broj elek-
trične komponente koji odgovara njenom osiguraču.
Posle zamene osigurača, obavezno zatvorite poklopac B na
kutiji sa osiguračima.
Slika 40
A0J0126m

190
U VANREDNOJ SITUACIJI
Kutija sa osigurađima u instrument tabli
Za pristup osiguračima, spustite poklopac A – Slika 42 i skinite poklopac B, otpuštanjem unutrašnjih držača C, a onda i držača D.
Slika 43
A0J0205m
Slika 42
A0J0334m

U VANREDNOJ SITUACIJI
191
4
Kutija sa osiguraćima u prostoru za prtljag
Za pristup kutiji sa osiguračima koja se nalazi sa leve strane prostora za prtljag, otvorite poklopac (kao što pokazuje slika 44)
Slika 45
A0J0175m
Slika 44
A0J0264m
