176
U VANREDNOJ SITUACIJI
❍ukoliko ne dobijete vrednost pritiska od najmanje 1,5 bara
u roku od 5 minuta, odvojte kompresor od ventila i utičnice
za struju, pomerite vozilo napred oko 10 metara kako bi
se rasporedila zaptivna tečnost u pneumatiku i ponovite
proceduru naduvavanja;

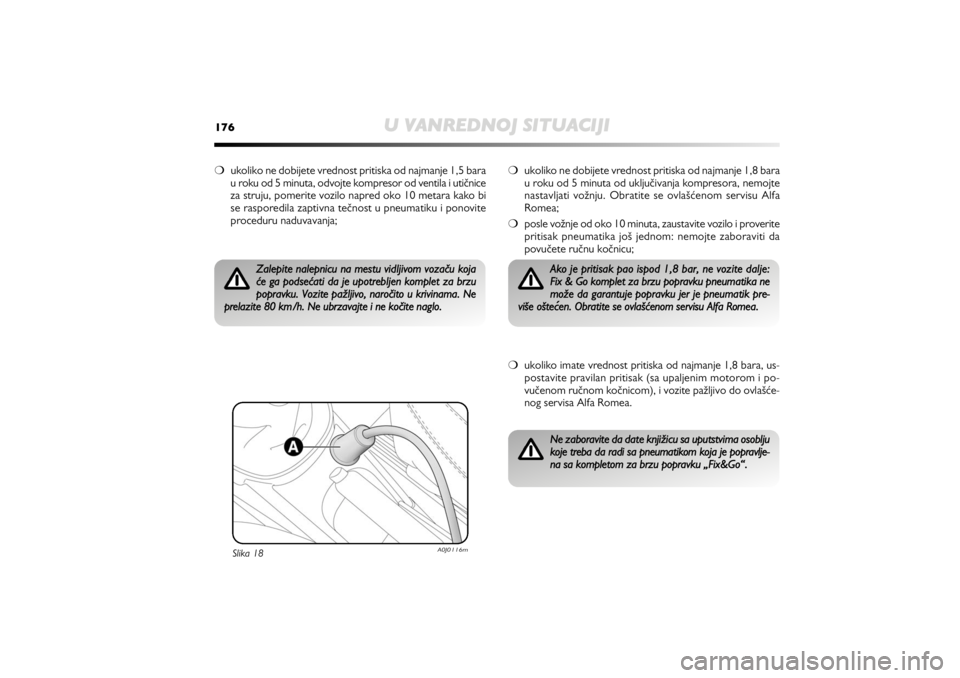

Slika 18
A0J0116m
❍ukoliko ne dobijete vrednost pritiska od najmanje 1,8 bara
u roku od 5 minuta od uključivanja kompresora, nemojte
nastavljati vožnju. Obratite se ovlašćenom servisu Alfa
Romea;
❍posle vožnje od oko 10 minuta, zaustavite vozilo i proverite
pritisak pneumatika još jednom: nemojte zaboraviti da
povučete ručnu kočnicu;
❍ukoliko imate vrednost pritiska od najmanje 1,8 bara, us-
postavite pravilan pritisak (sa upaljenim motorom i po-
vučenom ručnom kočnicom), i vozite pažljivo do ovlašće-
nog servisa Alfa Romea.
Zalepite nalepnicu na mestu vidljivom vozaču koja
će ga podsećati da je upotrebljen komplet za brzu
pop
ravku. Vozite pažljivo, naročito u krivinama. Ne
prelazite 80 km/h. Ne ubrzavajte i ne kočite naglo.
Ako je pritisak pao ispod 1,8 bar, ne vozite dalje:
Fix & Go komplet za brzu popravku pneumatika ne
mož
e da garantuje popravku jer je pneumatik pre-
više oštećen. Obratite se ovlašćenom servisu Alfa Romea.Ne zaboravite da date knjižicu sa uputstvima osoblju
koje treba da radi sa pneumatikom koja je popravl
je-
na sa kompletom za brzu popravku „Fix&Go“.

U VANREDNOJ SITUACIJI
177
4
Slika 19
A0J0225m
A
PROVERA I PONOVNO USPOSTAVLJANJE
PRITISKA PNEUMATIKA
Kompresor se takođe može koristiti za proveru i ako je potre-

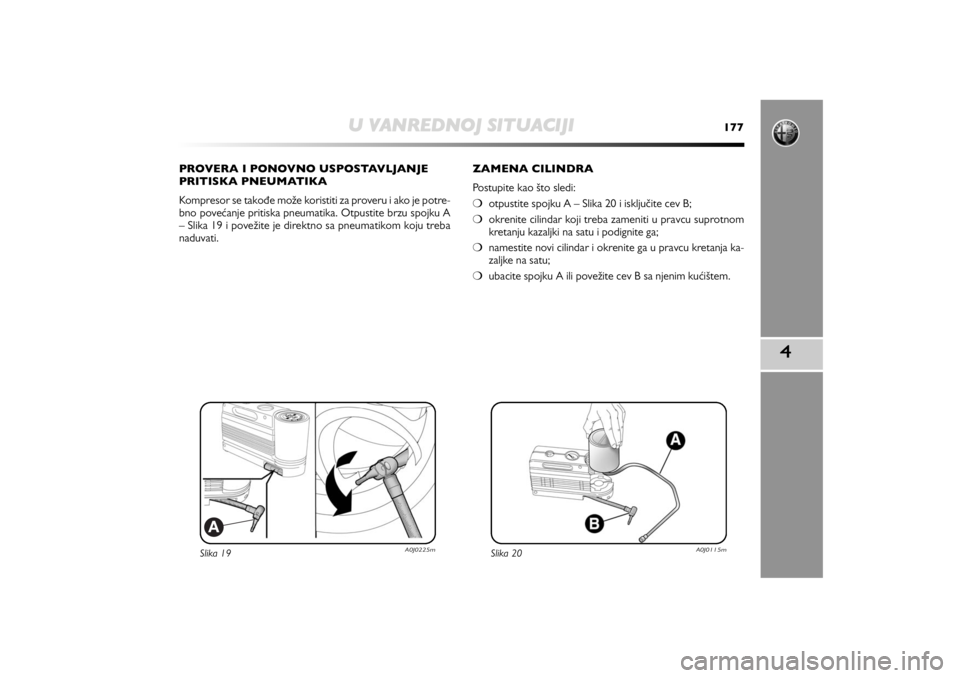

bno povećanje pritiska pneumatika. Otpustite brzu spojku A
– Slika 19 i povežite je direktno sa pneumatikom koju treba
naduvati. ZAMENA CILINDRA
Postupite kao što sledi:
❍otpustite spojku A – Slika 20 i isključite cev B;
❍okrenite cilindar koji treba zameniti u pravcu suprotnom
kretanju kazaljki na satu i podignite ga;
❍namestite novi cilindar i okrenite ga u pravcu kretanja ka-
zaljke na satu;
❍ubacite spojku A ili povežite cev B sa njenim kućištem.
Slika 20
A0J0115m

178
U VANREDNOJ SITUACIJI
ZAMENA SIJALICE OPŠTA UPUTSTVA
❍pre menjanja sijalice proverite kontakte da nema oksidacije;
❍pregorele sijalice treba zameniti sa novim istog tipa i jačine;
❍posle zamene sijalice svetla, uvek proverite centriranje;
❍kada neka sijalica ne radi, proverite da li je ispravan njen
osigurač pre nego što je zamenite: pogledajte deo ZAME-
NA OSIGURAČA u ovom delu za određivanje mesta osi-
gurača.

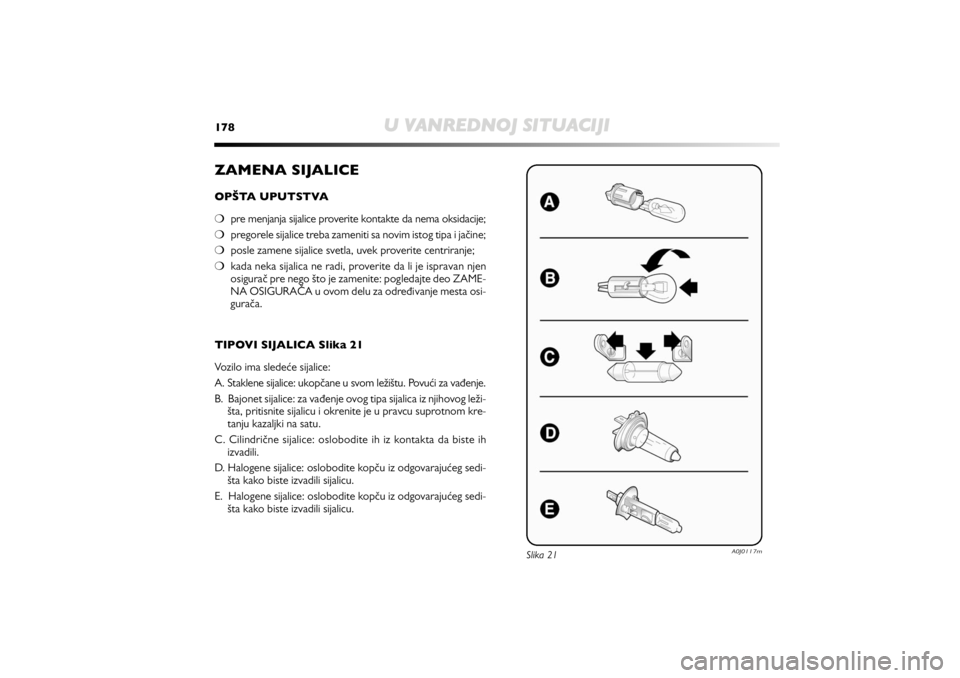

TIPOVI SIJALICA Slika 21
Vozilo ima sledeće sijalice:
A. Staklene sijalice: ukopčane u svom ležištu. Povući za vađenje.
B. Bajonet sijalice: za vađenje ovog tipa sijalica iz njihovog leži-
šta, pritisnite sijalicu i okrenite je u pravcu suprotnom kre-
tanju kazaljki na satu.
C. Cilindrične sijalice: oslobodite ih iz kontakta da biste ih
izvadili.
D. Halogene sijalice: oslobodite kopču iz odgovarajućeg sedi-
šta kako biste izvadili sijalicu.
E. Halogene sijalice: oslobodite kopču iz odgovarajućeg sedi-
šta kako biste izvadili sijalicu.
Slika 21
A0J0117m

5/21W
–
55W
55W
D1S
21W
21W
5W
–
–
5W
55W
21W
21W
10W
5W
5W
5W
A
–
D
D
–
B
B
A
–
–
A
E
B
B
C
A
C
A
U VANREDNOJ SITUACIJI
179
4
W21/5W
LED
H7
H7
F
WY21W
P21W
W5W
LED
LED
W5W
H1
P21W
P21W
C10W
W5W
C5W
W5W

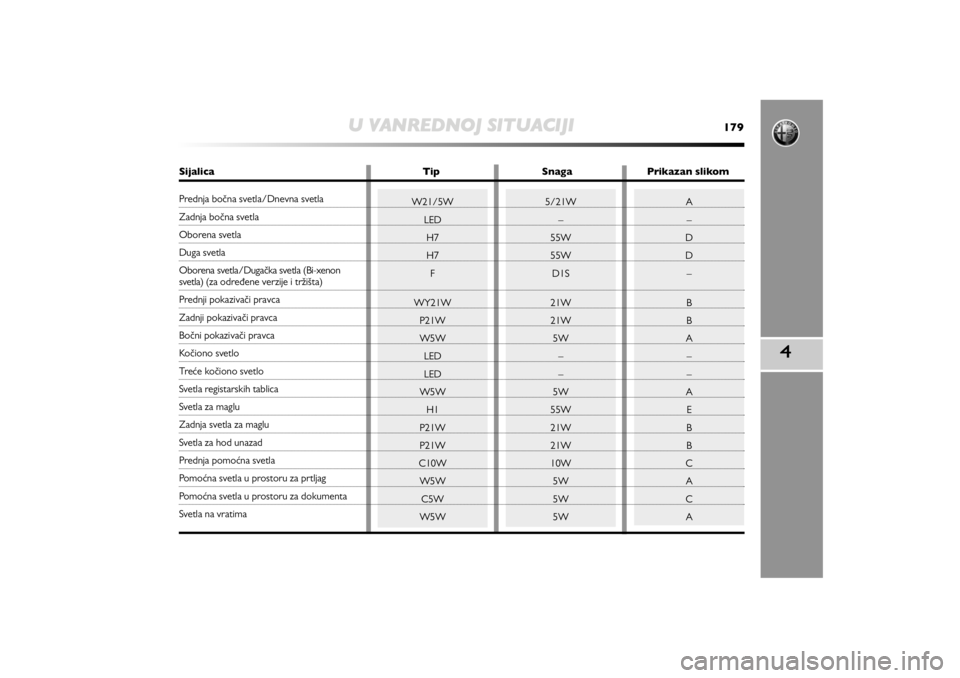

Sijalica Tip Snaga Prikazan slikomPrednja bočna svetla/Dnevna svetlaZadnja bočna svetlaOborena svetlaDuga svetla
Oborena svetla/Dugačka svetla (Bi-xenon svetla) (za određene verzije i tržišta)Prednji pokazivači pravcaZadnji pokazivači pravca Bočni pokazivači pravcaKočiono svetloTreće kočiono svetloSvetla registarskih tablicaSvetla za magluZadnja svetla za magluSvetla za hod unazadPrednja pomoćna svetlaPomoćna svetla u prostoru za prtljagPomoćna svetla u prostoru za dokumentaSvetla na vratima

180
U VANREDNOJ SITUACIJI

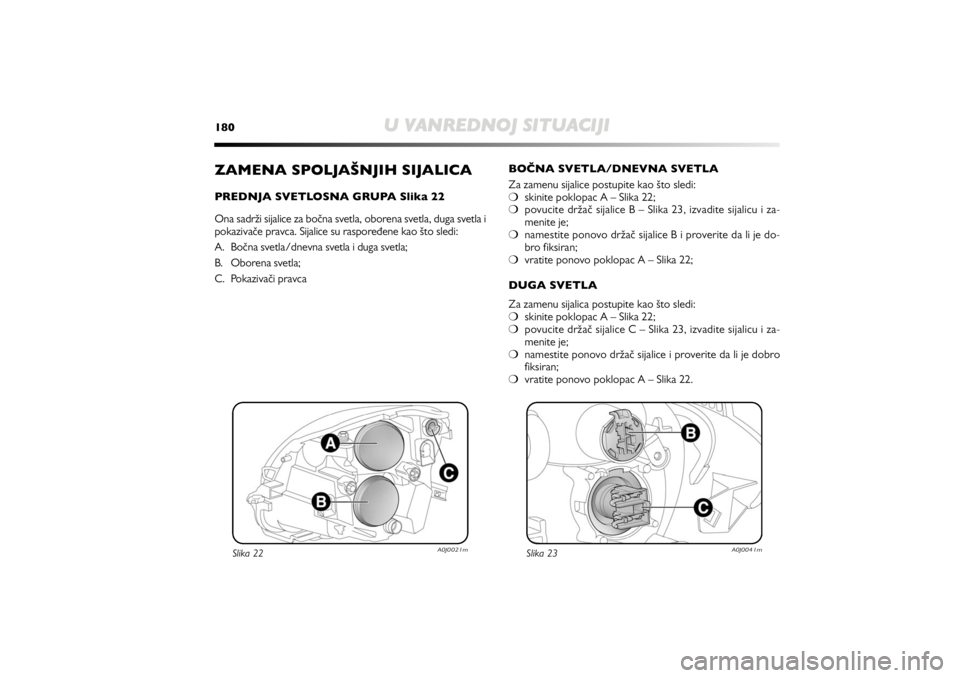

ZAMENA SPOLJAŠNJIH SIJALICAPREDNJA SVETLOSNA GRUPA Slika 22
Ona sadrži sijalice za bočna svetla, oborena svetla, duga svetla i
pokazivače pravca. Sijalice su raspoređene kao što sledi:
A. Bočna svetla/dnevna svetla i duga svetla;
B. Oborena svetla;
C. Pokazivači pravcaBOČNA SVETLA/DNEVNA SVETLA
Za zamenu sijalice postupite kao što sledi:
❍skinite poklopac A – Slika 22;
❍povucite držač sijalice B – Slika 23, izvadite sijalicu i za-
menite je;
❍namestite ponovo držač sijalice B i proverite da li je do-
bro fiksiran;
❍vratite ponovo poklopac A – Slika 22;
DUGA SVETLA
Za zamenu sijalica postupite kao što sledi:
❍skinite poklopac A – Slika 22;
❍povucite držač sijalice C – Slika 23, izvadite sijalicu i za-
menite je;
❍namestite ponovo držač sijalice i proverite da li je dobro
fiksiran;
❍vratite ponovo poklopac A – Slika 22.
Slika 22
A0J0021m
Slika 23
A0J0041m

U VANREDNOJ SITUACIJI
181
4
OBORENA SVETLA
Sa sijalicom sa užarenim vlaknom
Za zamenu sijalice, postupite kao što sledi:
❍skinite poklopac B – Slika 22;
❍skinite poklopac A – Slika 24 koji štiti sijalicu;
❍izvadite sijalicu i zamenite je;
❍vratite držač sijalice i proverite da li je pravilno fiksiran;
❍vratite poklopac B – Slika 22
Sa sijalicama na gas (Bi-ksenon)
(za određene verzije i tržišta)POKAZIVAČI PRAVCA
Prednji pokazivači pravca

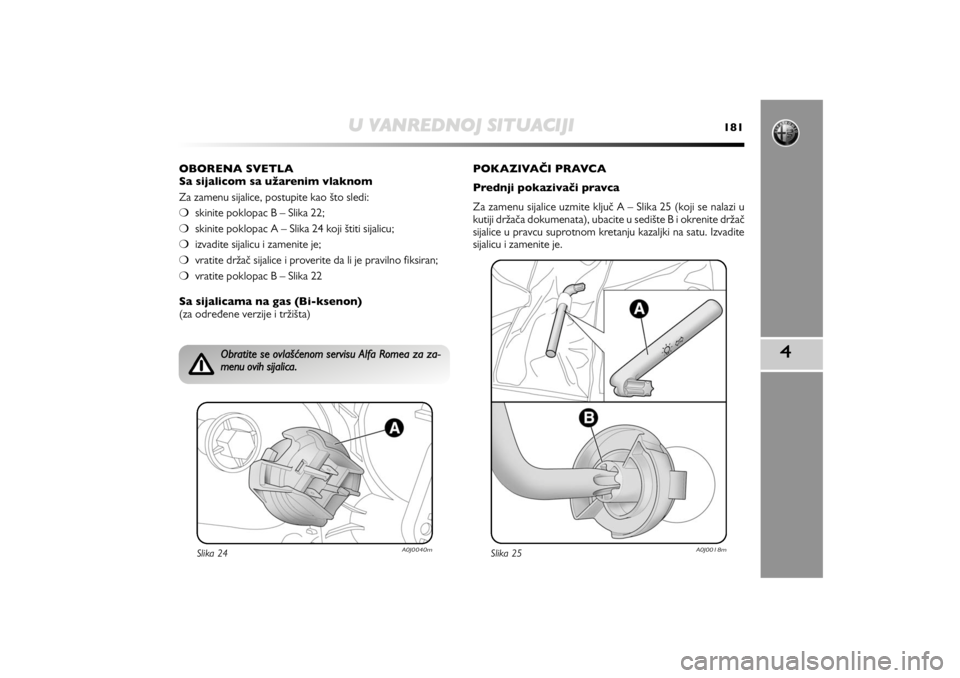

Za zamenu sijalice uzmite ključ A – Slika 25 (koji se nalazi u
kutiji držača dokumenata), ubacite u sedište B i okrenite držač
sijalice u pravcu suprotnom kretanju kazaljki na satu. Izvadite
sijalicu i zamenite je.
Slika 24
A0J0040m
Obratite se ovlašćenom servisu Alfa Romea za za-
menu ovih sijalica.
Slika 25
A0J0018m

182
U VANREDNOJ SITUACIJI
Bođni pokazivađi pravca
Za zamenu sijalice, postupite kao što sledi:

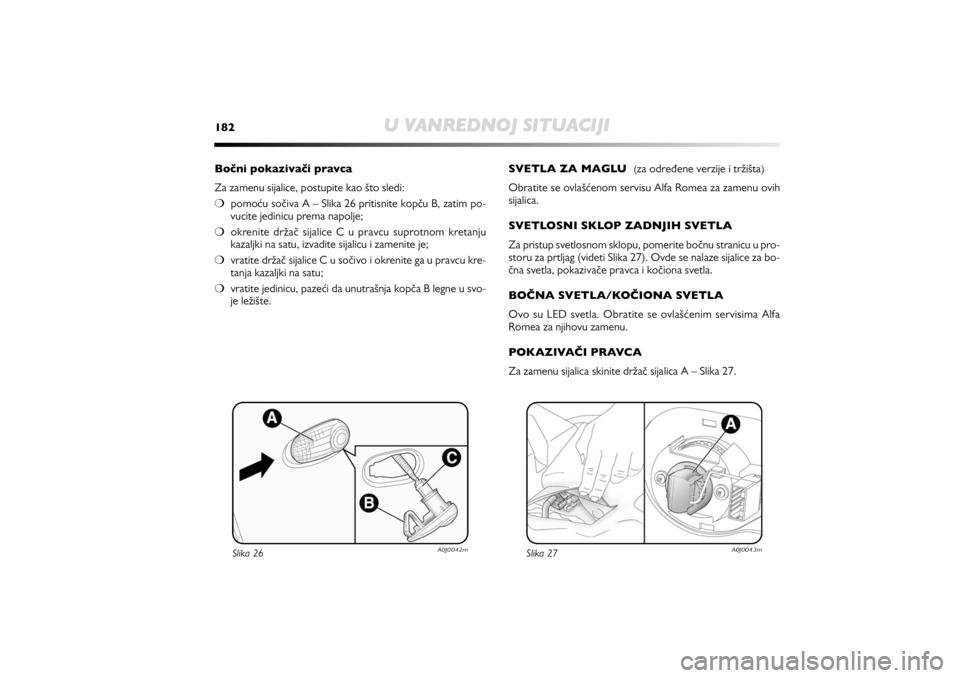

❍pomoću sočiva A – Slika 26 pritisnite kopču B, zatim po-
vucite jedinicu prema napolje;
❍okrenite držač sijalice C u pravcu suprotnom kretanju
kazaljki na satu, izvadite sijalicu i zamenite je;
❍vratite držač sijalice C u sočivo i okrenite ga u pravcu kre-
tanja kazaljki na satu;
❍vratite jedinicu, pazeći da unutrašnja kopča B legne u svo-
je ležište. SVETLA ZA MAGLU
(za određene verzije i tržišta
)
Obratite se ovlašćenom servisu Alfa Romea za zamenu ovih
sijalica.
SVETLOSNI SKLOP ZADNJIH SVETLA
Za pristup svetlosnom sklopu, pomerite bočnu stranicu u pro-
storu za prtljag (videti Slika 27). Ovde se nalaze sijalice za bo-
čna svetla, pokazivače pravca i kočiona svetla.
BOČNA SVETLA/KOČIONA SVETLA
Ovo su LED svetla. Obratite se ovlašćenim servisima Alfa
Romea za njihovu zamenu.
POKAZIVAČI PRAVCA
Za zamenu sijalica skinite držač sijalica A – Slika 27.
Slika 26
A0J0042m
Slika 27
A0J0043m

U VANREDNOJ SITUACIJI
183
4
ZADNJA SVETLA ZA MAGLU/SVETLA ZA
HOD UNAZAD
Za zamenu zadnjih svetla za maglu A – Slika 28 ili svetla za
hod unazad B obratite se ovlašćenom servisu Alfa Romea.
SVETLA REGISTARSKIH TABLICA
Za zamenu sijalice postupite kao što sledi:
❍skinite sočivo A – Slika 29;
❍okrenite držač sijalice B – Slika 30 u pravcu suprotnom
kretanju kazaljki na satu, izvadite sijalicu C i zamenite je. TREĆE KOČIONO SVETLO
Nalazi se u poklopcu prtljažnika i to je LED svetlo. Obratite
se ovlašćenom servisu Alfa Romea za njegovu zamenu.
Slika 28
A0J0044m
Slika 30
A0J0045m
Slika 29
A0J0046m
