2010 Alfa Romeo Giulietta Betriebsanleitung (in German)

56
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART
UND FAHREN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALT

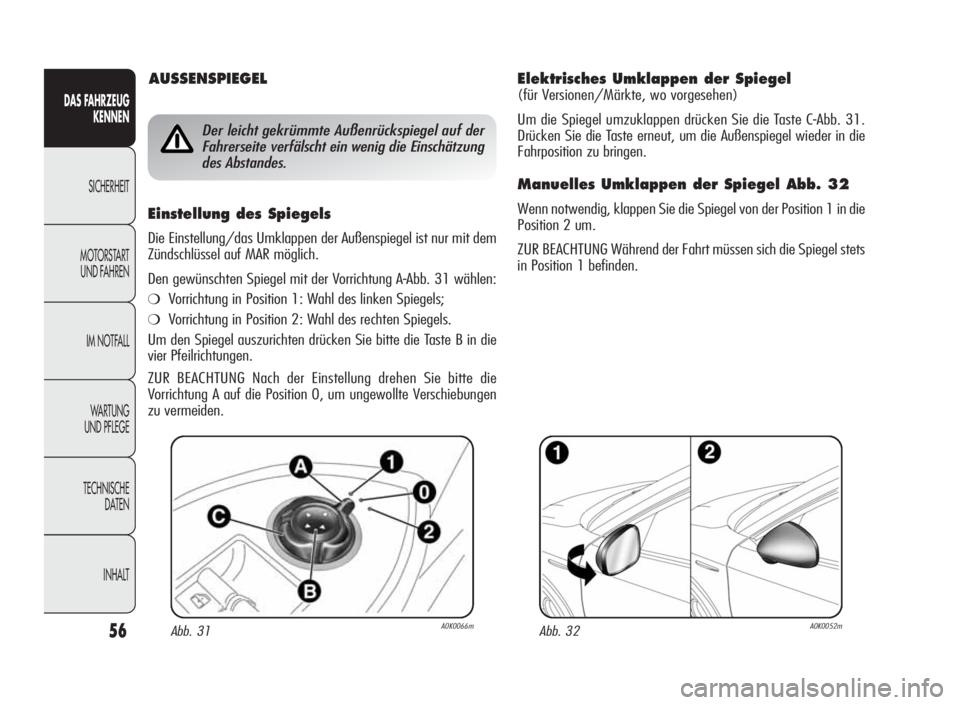

Elektrisches Umklappen der Spiegel
(für Versionen/Märkte, wo vorgesehen)
Um die Spiegel umzuklappen drücken Sie die Taste C
-Abb. 31.
Drücken Sie die Taste erneut, um die Außenspiegel wieder in die
Fahrposition zu bringen.
Manuelles Umklappen der Spiegel Abb. 32
Wenn notwendig, klappen Sie die Spiegel von der Position 1 in die
Position 2 um.
ZUR BEACHTUNG Während der Fahrt müssen sich die Spiegel stets
in Position 1 befinden.Einstellung des Spiegels
Die Einstellung/das Umklappen der Außenspiegel ist nur mit dem
Zündschlüssel auf MAR möglich.
Den gewünschten Spiegel mit der Vorrichtung A
-Abb. 31 wählen:
❍Vorrichtung in Position 1: Wahl des linken Spiegels;
❍Vorrichtung in Position 2: Wahl des rechten Spiegels.
Um den Spiegel auszurichten drücken Sie bitte die Taste B in die
vier Pfeilrichtungen.
ZUR BEACHTUNG Nach der Einstellung drehen Sie bitte die
Vorrichtung A auf die Position 0, um ungewollte Verschiebungen
zu vermeiden.
Abb. 31A0K0066mAbb. 32A0K0052m
AUSSENSPIEGEL
Der leicht gekrümmte Außenrückspiegel auf der
Fahrerseite verfälscht ein wenig die Einschätzung
des Abstandes.
001-130 Alfa Giulietta DE 5ed 26-07-2010 16:46 Pagina 56

57
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART
UND FAHREN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALT

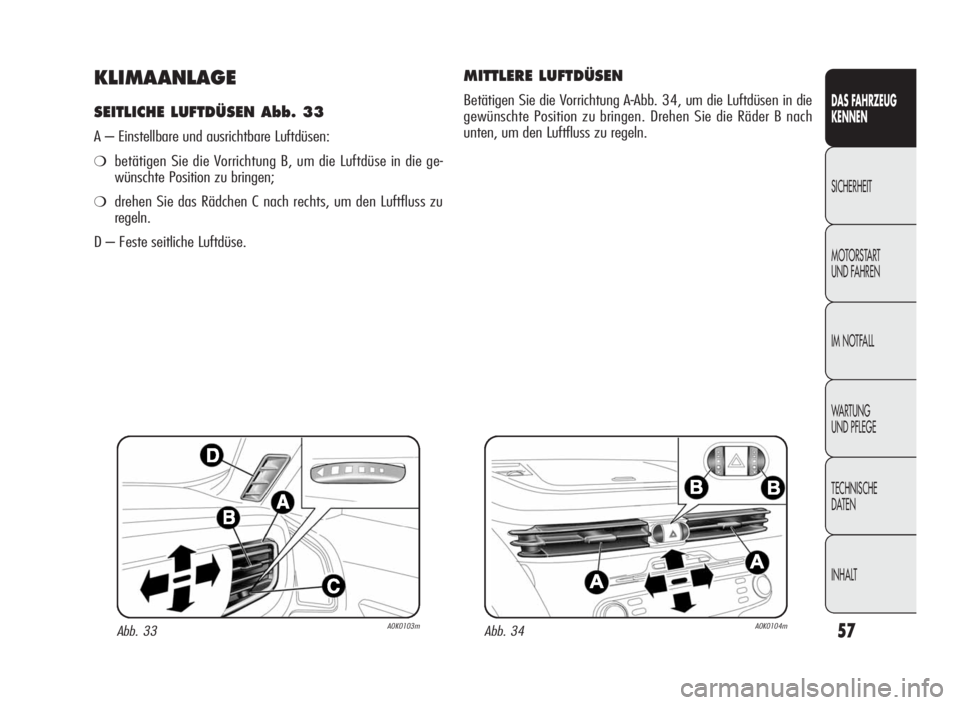

KLIMAANLAGE
SEITLICHE LUFTDÜSEN Abb. 33
A – Einstellbare und ausrichtbare Luftdüsen:
❍betätigen Sie die Vorrichtung B, um die Luftdüse in die ge-
wünschte Position zu bringen;
❍drehen Sie das Rädchen C nach rechts, um den Luftfluss zu
regeln.
D – Feste seitliche Luftdüse.
Abb. 33A0K0103m
MITTLERE LUFTDÜSEN
Betätigen Sie die Vorrichtung A-Abb. 34, um die Luftdüsen in die
gewünschte Position zu bringen. Drehen Sie die Räder B nach
unten, um den Luftfluss zu regeln.
Abb. 34A0K0104m
001-130 Alfa Giulietta DE 5ed 26-07-2010 16:46 Pagina 57

58
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART
UND FAHREN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALT

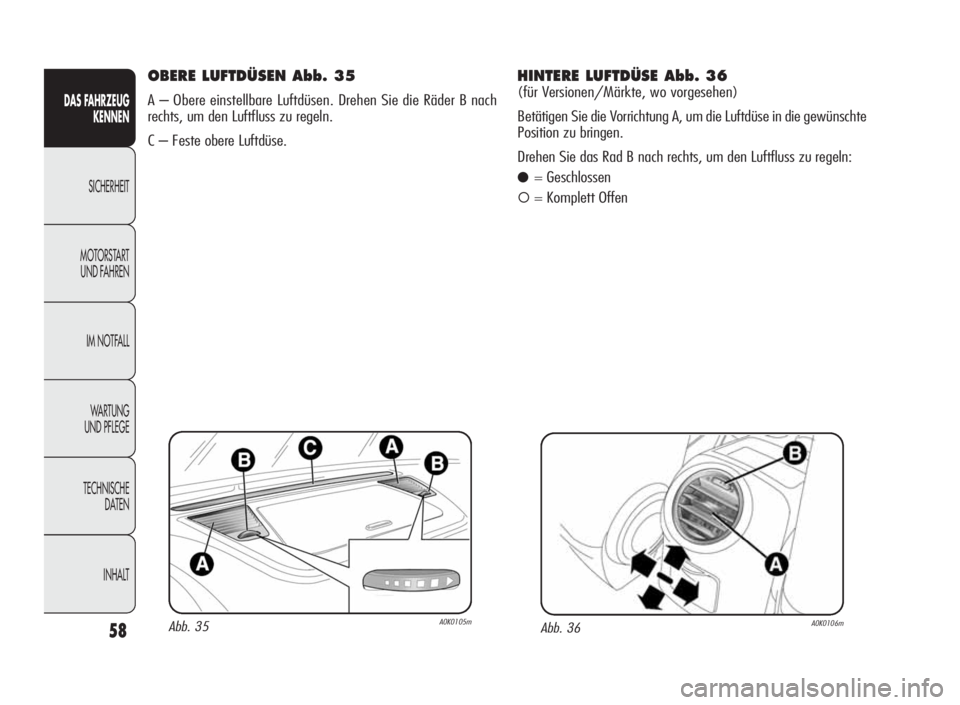

OBERE LUFTDÜSEN Abb. 35
A – Obere einstellbare Luftdüsen. Drehen Sie die Räder B nach
rechts, um den Luftfluss zu regeln.
C – Feste obere Luftdüse.
Abb. 36A0K0106mAbb. 35A0K0105m
HINTERE LUFTDÜSE Abb. 36
(für Versionen/Märkte, wo vorgesehen)
Betätigen Sie die Vorrichtung A, um die Luftdüse in die gewünschte
Position zu bringen.
Drehen Sie das Rad B nach rechts, um den Luftfluss zu regeln:
●= Geschlossen
= Komplett Offen
001-130 Alfa Giulietta DE 5ed 26-07-2010 16:46 Pagina 58

59
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART
UND FAHREN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALT
LUFTDÜSEN Abb. 37
1. Obere feste Luftdüse – 2. Obere feste Luftdüsen – 3. Seitliche feste Luftdüse – 4. Seitliche ausrichtbare Luftdüsen – 5. Mittlere aus-
richtbare Luftdüsen – 6. Untere Luftdüsen für die Rücksitze– 7. Ausrichtbare Luftdüse für die Rücksitze (für Versionen/Märkte, wo
vorgesehen)
A0K0107mAbb. 37
KLIMAKOMFORT
001-130 Alfa Giulietta DE 5ed 26-07-2010 16:46 Pagina 59

60
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART
UND FAHREN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALT

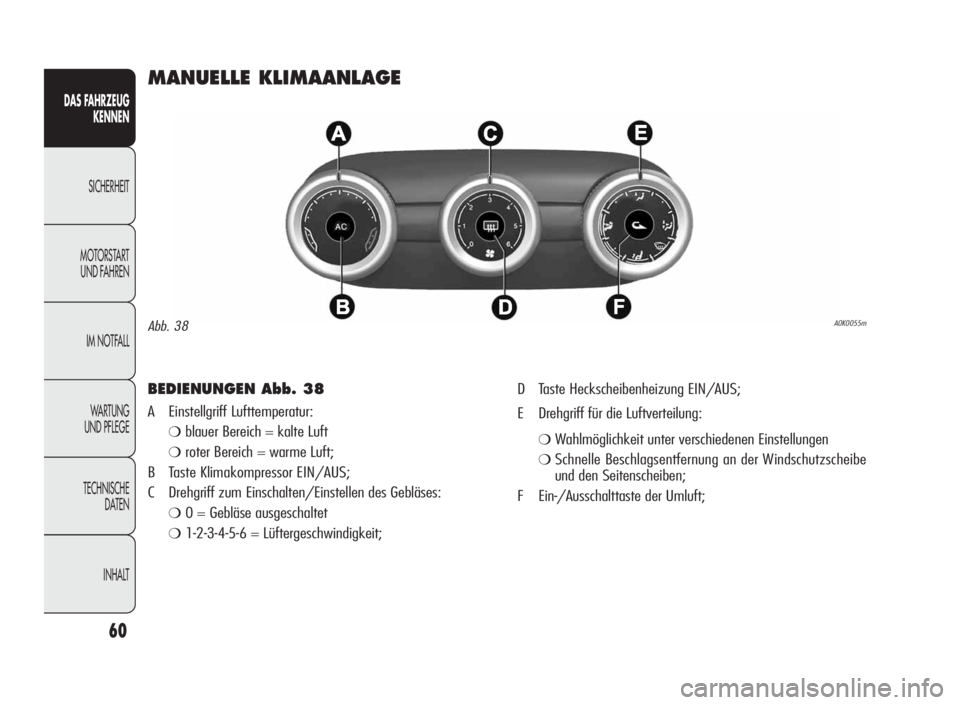

MANUELLE KLIMAANLAGE
BEDIENUNGEN Abb. 38
A Einstellgriff Lufttemperatur:
❍blauer Bereich = kalte Luft
❍roter Bereich = warme Luft;
B Taste Klimakompressor EIN/AUS;
C Drehgriff zum Einschalten/Einstellen des Gebläses:
❍0 = Gebläse ausgeschaltet
❍1-2-3-4-5-6 = Lüftergeschwindigkeit;D Taste Heckscheibenheizung EIN/AUS;
E Drehgriff für die Luftverteilung:
❍Wahlmöglichkeit unter verschiedenen Einstellungen
❍Schnelle Beschlagsentfernung an der Windschutzscheibe
und den Seitenscheiben;
F Ein-/Ausschalttaste der Umluft;
Abb. 38A0K0055m
001-130 Alfa Giulietta DE 5ed 26-07-2010 16:46 Pagina 60

61
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART
UND FAHREN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALT

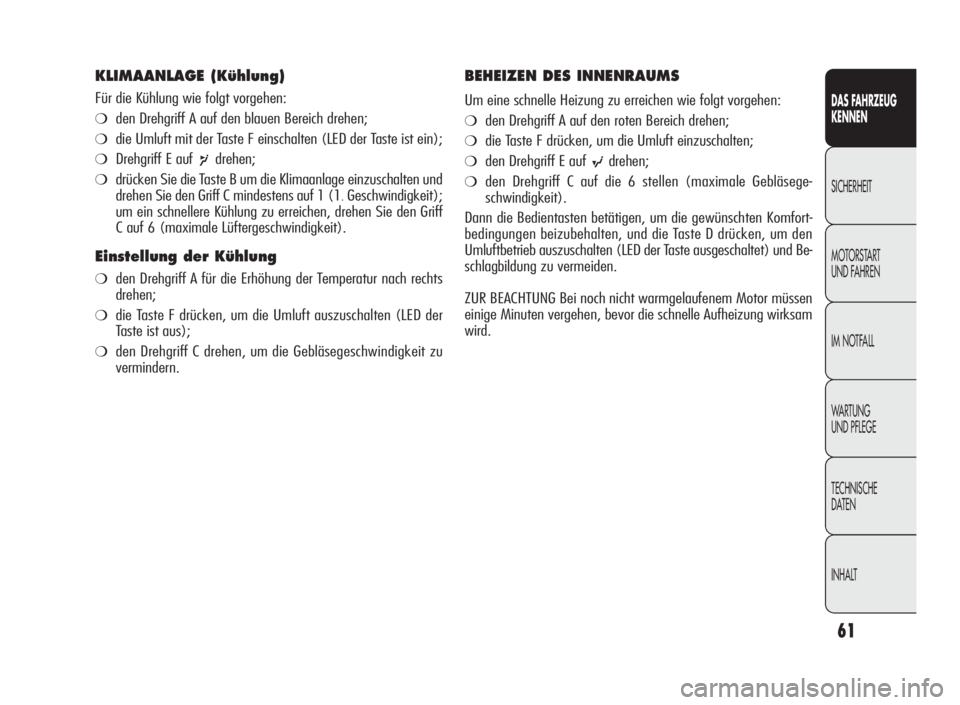

KLIMAANLAGE (Kühlung)
Für die Kühlung wie folgt vorgehen:
❍den Drehgriff A auf den blauen Bereich drehen;
❍die Umluft mit der Taste F einschalten (LED der Taste ist ein);
❍Drehgriff E aufrdrehen;
❍drücken Sie die Taste B um die Klimaanlage einzuschalten und
drehen Sie den Griff C mindestens auf 1 (1
.Geschwindigkeit);
um ein schnellere Kühlung zu erreichen, drehen Sie den Griff
C auf 6 (maximale Lüftergeschwindigkeit).
Einstellung der Kühlung
❍den Drehgriff A für die Erhöhung der Temperatur nach rechts
drehen;
❍die Taste F drücken, um die Umluft auszuschalten (LED der
Taste ist aus);
❍den Drehgriff C drehen, um die Gebläsegeschwindigkeit zu
vermindern.
BEHEIZEN DES INNENRAUMS
Um eine schnelle Heizung zu erreichen wie folgt vorgehen:
❍den Drehgriff A auf den roten Bereich drehen;
❍die Taste F drücken, um die Umluft einzuschalten;
❍den Drehgriff E aufsdrehen;
❍den Drehgriff C auf die 6 stellen (maximale Gebläsege-
schwindigkeit).
Dann die Bedientasten betätigen, um die gewünschten Komfort-
bedingungen beizubehalten, und die Taste D drücken, um den
Umluftbetrieb auszuschalten (LED der Taste ausgeschaltet) und Be-
schlagbildung zu vermeiden.
ZUR BEACHTUNG Bei noch nicht warmgelaufenem Motor müssen
einige Minuten vergehen, bevor die schnelle Aufheizung wirksam
wird.
001-130 Alfa Giulietta DE 5ed 26-07-2010 16:46 Pagina 61

62
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART
UND FAHREN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALT

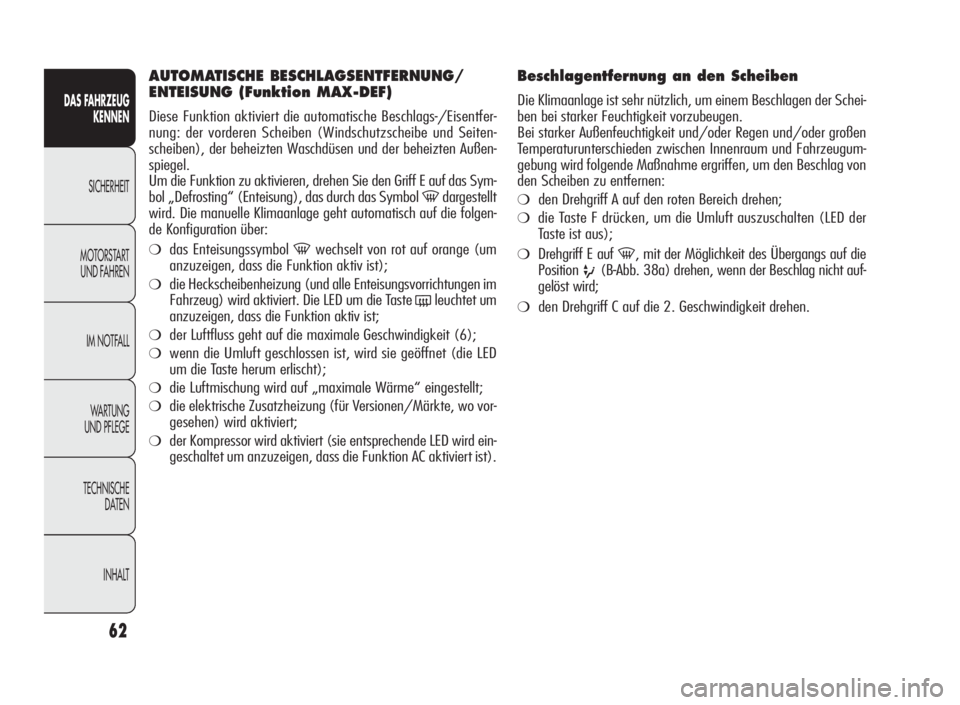

AUTOMATISCHE BESCHLAGSENTFERNUNG/
ENTEISUNG (Funktion MAX-DEF)
Diese Funktion aktiviert die automatische Beschlags-/Eisentfer-
nung: der vorderen Scheiben (Windschutzscheibe und Seiten-
scheiben), der beheizten Waschdüsen und der beheizten Außen-
spiegel.
Um die Funktion zu aktivieren, drehen Sie den Griff E auf das Sym-
bol „Defrosting“ (Enteisung), das durch das Symbol
-dargestellt
wird. Die manuelle Klimaanlage geht automatisch auf die folgen-
de Konfiguration über:
❍das Enteisungssymbol-wechselt von rot auf orange (um
anzuzeigen, dass die Funktion aktiv ist);
❍die Heckscheibenheizung (und alle Enteisungsvorrichtungen im
Fahrzeug) wird aktiviert. Die LED um die Taste
(leuchtet um
anzuzeigen, dass die Funktion aktiv ist;
❍der Luftfluss geht auf die maximale Geschwindigkeit (6);
❍wenn die Umluft geschlossen ist, wird sie geöffnet (die LED
um die Taste herum erlischt);
❍die Luftmischung wird auf „maximale Wärme“ eingestellt;
❍die elektrische Zusatzheizung (für Versionen/Märkte, wo vor-
gesehen) wird aktiviert;
❍der Kompressor wird aktiviert (sie entsprechende LED wird ein-
geschaltet um anzuzeigen, dass die Funktion AC aktiviert ist).
Beschlagentfernung an den Scheiben
Die Klimaanlage ist sehr nützlich, um einem Beschlagen der Schei-
ben bei starker Feuchtigkeit vorzubeugen.
Bei starker Außenfeuchtigkeit und/oder Regen und/oder großen
Temperaturunterschieden zwischen Innenraum und Fahrzeugum-
gebung wird folgende Maßnahme ergriffen, um den Beschlag von
den Scheiben zu entfernen:
❍den Drehgriff A auf den roten Bereich drehen;
❍die Taste F drücken, um die Umluft auszuschalten (LED der
Taste ist aus);
❍Drehgriff E auf-, mit der Möglichkeit des Übergangs auf die
Position
u(B-Abb. 38a) drehen, wenn der Beschlag nicht auf-
gelöst wird;
❍den Drehgriff C auf die 2. Geschwindigkeit drehen.
001-130 Alfa Giulietta DE 5ed 26-07-2010 16:46 Pagina 62

63
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART
UND FAHREN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALT
BESCHLAGS-/EISENTFERNUNG
DER BEHEIZBAREN HECKSCHEIBE
Drücken Sie die Taste D (() um die Funktion zu aktivieren/
deaktivieren. Die Funktion wird auf jeden Fall nach 20 Minuten
automatisch ausgeschaltet.
Für Versionen/Märkte, wo vorgesehen, wird beim Drücken der Ta-
ste
(auch die Beschlagsentfernung/Enteisung der Außenspie-
gel, der beheizbaren Windschutzscheibe (für Versionen/Märkte,
wo vorgesehen) und der beheizten Spritzwasserdüsen (für Ver-
sionen/Märkte, wo vorgesehen) aktiviert.
ZUR BEACHTUNG Keine Aufkleber auf der Innenseite der beheiz-
baren Heckscheibe im Bereich der Heizwiderstände aufkleben, um
Beschädigungen zu vermeiden und die Funktion nicht zu beein-
trächtigen.
UMLUFT
Drücken Sie die Taste F (v), damit die LED auf der Taste leuch-
tet. Es empfiehlt sich, den Umluftbetrieb während eines Halts im
Stau oder im Tunnel einzuschalten, um die Einleitung von ver-
schmutzter Luft zu vermeiden.
Benutzen Sie diese Funktion nicht zu lange, insbesondere dann
wenn sich mehrere Personen im Fahrzeug befinden, um ein mög-
liches Beschlagen der Scheiben zu verhindern.
ZUR BEACHTUNG Der Umluftbetrieb erlaubt es, je nach gewählter
Betriebsart („Heizung“ oder „Kühlung“), die gewünschten Kli-
mabedingungen schneller zu erzielen. Die Einschaltung des
Umluftbetriebs sollte bei regnerischen/kalten Tagen vermieden
werden, um das Beschlagen der Scheiben zu vermeiden.
WAHL DER LUFTVERTEILUNG
Drehen Sie den Drehgriff E-Abb. 38, um manuell eine der 4 mög-
lichen Arten der Luftverteilung im Innenraum zu wählen:
xLuftstrom zu den Luftdüsen an der Windschutzscheibe und
der vorderen Seitenfenster zur Beschlagentfernung und Ent-
eisung der Scheiben.
sLuftzufuhr zu den Luftdüsen im vorderen und hinteren Fuß-
raum. Diese Luftverteilung erlaubt eine schnelle Erwärmung
des Innenraumes.
yLuftverteilung auf die vorderen/hinteren Luftdüsen, die mitt-
leren/seitlichen Luftdüsen des Armaturenbrettes, die hinte-
re Luftdüse, die Luftdüsen für die Enteisung der Windschutz-
scheibe und der Seitenscheiben.
rLuftverteilung zu den mittleren/seitlichen Luftdüsen des
Armaturenbrettes (Körper des Insassen).
001-130 Alfa Giulietta DE 5ed 26-07-2010 16:46 Pagina 63
