2010 Alfa Romeo Giulietta Betriebsanleitung (in German)

136
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART
UND FAHREN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALT

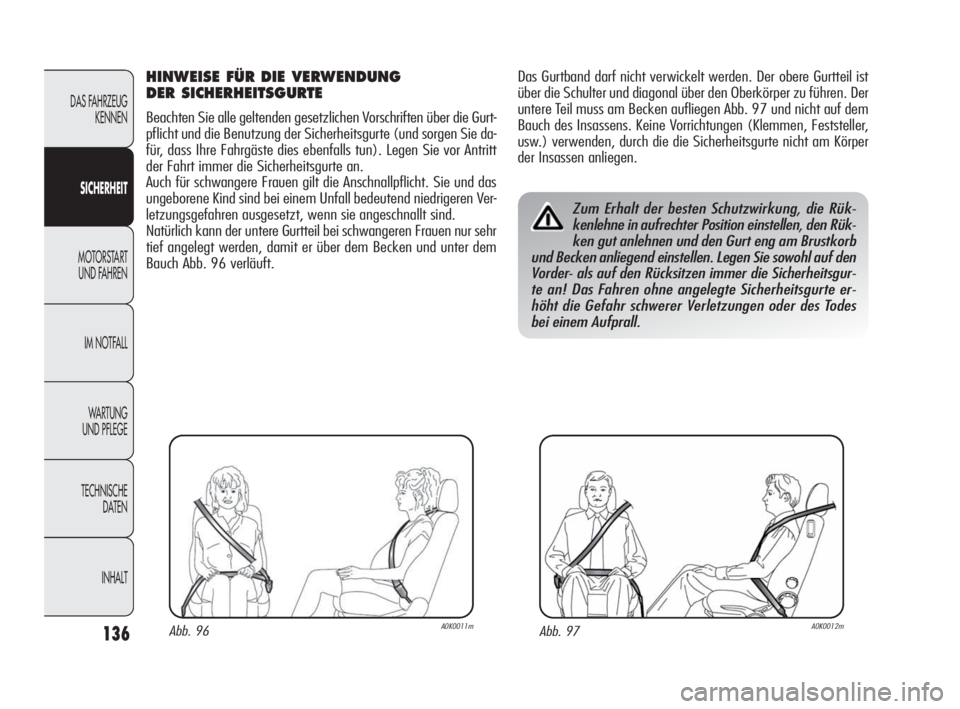

Das Gurtband darf nicht verwickelt werden. Der obere Gurtteil ist
über die Schulter und diagonal über den Oberkörper zu führen. Der
untere Teil muss am Becken aufliegen Abb. 97 und nicht auf dem
Bauch des Insassens. Keine Vorrichtungen (Klemmen, Feststeller,
usw.) verwenden, durch die die Sicherheitsgurte nicht am Körper
der Insassen anliegen.
Abb. 97A0K0012m
Zum Erhalt der besten Schutzwirkung, die Rük-
kenlehne in aufrechter Position einstellen, den Rük-
ken gut anlehnen und den Gurt eng am Brustkorb
und Becken anliegend einstellen. Legen Sie sowohl auf den
Vorder- als auf den Rücksitzen immer die Sicherheitsgur-
te an! Das Fahren ohne angelegte Sicherheitsgurte er-
höht die Gefahr schwerer Verletzungen oder des Todes
bei einem Aufprall.
HINWEISE FÜR DIE VERWENDUNG
DER SICHERHEITSGURTE
Beachten Sie alle geltenden gesetzlichen Vorschriften über die Gurt-
pflicht und die Benutzung der Sicherheitsgurte (und sorgen Sie da-
für, dass Ihre Fahrgäste dies ebenfalls tun). Legen Sie vor Antritt
der Fahrt immer die Sicherheitsgurte an.
Auch für schwangere Frauen gilt die Anschnallpflicht. Sie und das
ungeborene Kind sind bei einem Unfall bedeutend niedrigeren Ver-
letzungsgefahren ausgesetzt, wenn sie angeschnallt sind.
Natürlich kann der untere Gurtteil bei schwangeren Frauen nur sehr
tief angelegt werden, damit er über dem Becken und unter dem
Bauch Abb. 96 verläuft.
Abb. 96A0K0011m
131-150 Alfa Giulietta DE 4ed 26-04-2010 11:44 Pagina 136

137
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART
UND FAHREN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALT

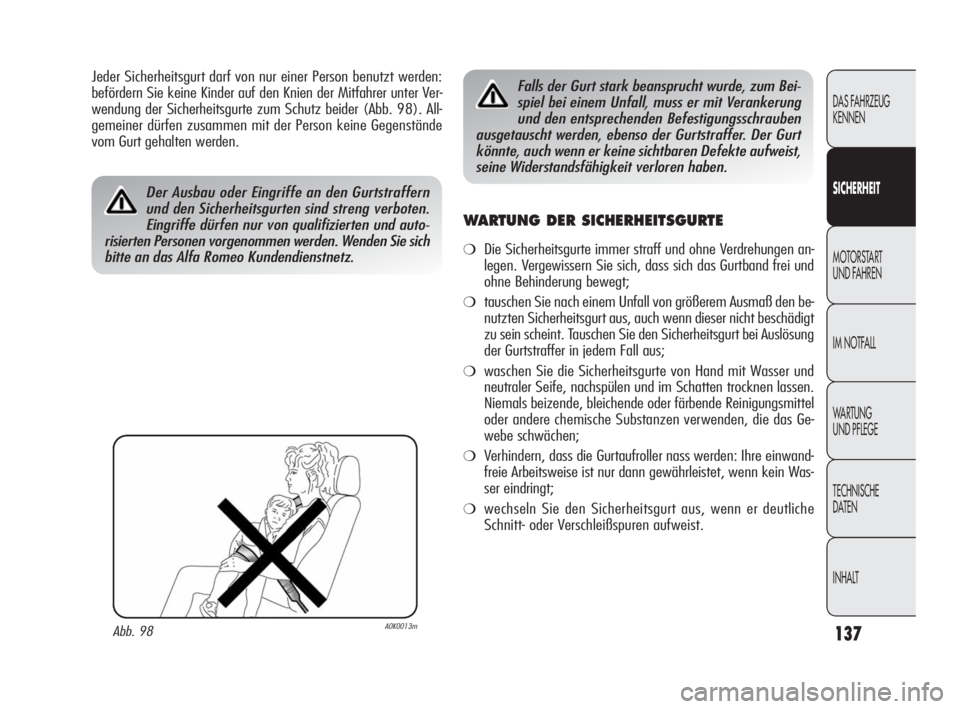

Jeder Sicherheitsgurt darf von nur einer Person benutzt werden:
befördern Sie keine Kinder auf den Knien der Mitfahrer unter Ver-
wendung der Sicherheitsgurte zum Schutz beider (Abb. 98). All-
gemeiner dürfen zusammen mit der Person keine Gegenstände
vom Gurt gehalten werden.
WARTUNG DER SICHERHEITSGURTE
❍Die Sicherheitsgurte immer straff und ohne Verdrehungen an-
legen. Vergewissern Sie sich, dass sich das Gurtband frei und
ohne Behinderung bewegt;
❍tauschen Sie nach einem Unfall von größerem Ausmaß den be-
nutzten Sicherheitsgurt aus, auch wenn dieser nicht beschädigt
zu sein scheint. Tauschen Sie den Sicherheitsgurt bei Auslösung
der Gurtstraffer in jedem Fall aus;
❍waschen Sie die Sicherheitsgurte von Hand mit Wasser und
neutraler Seife, nachspülen und im Schatten trocknen lassen.
Niemals beizende, bleichende oder färbende Reinigungsmittel
oder andere chemische Substanzen verwenden, die das Ge-
webe schwächen;
❍Verhindern, dass die Gurtaufroller nass werden: Ihre einwand-
freie Arbeitsweise ist nur dann gewährleistet, wenn kein Was-
ser eindringt;
❍wechseln Sie den Sicherheitsgurt aus, wenn er deutliche
Schnitt- oder Verschleißspuren aufweist.
Abb. 98A0K0013m
Der Ausbau oder Eingriffe an den Gurtstraffern
und den Sicherheitsgurten sind streng verboten.
Eingriffe dürfen nur von qualifizierten und auto-
risierten Personen vorgenommen werden. Wenden Sie sich
bitte an das Alfa Romeo Kundendienstnetz.
Falls der Gurt stark beansprucht wurde, zum Bei-
spiel bei einem Unfall, muss er mit Verankerung
und den entsprechenden Befestigungsschrauben
ausgetauscht werden, ebenso der Gurtstraffer. Der Gurt
könnte, auch wenn er keine sichtbaren Defekte aufweist,
seine Widerstandsfähigkeit verloren haben.
131-150 Alfa Giulietta DE 4ed 26-04-2010 11:44 Pagina 137

138
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART
UND FAHREN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALT

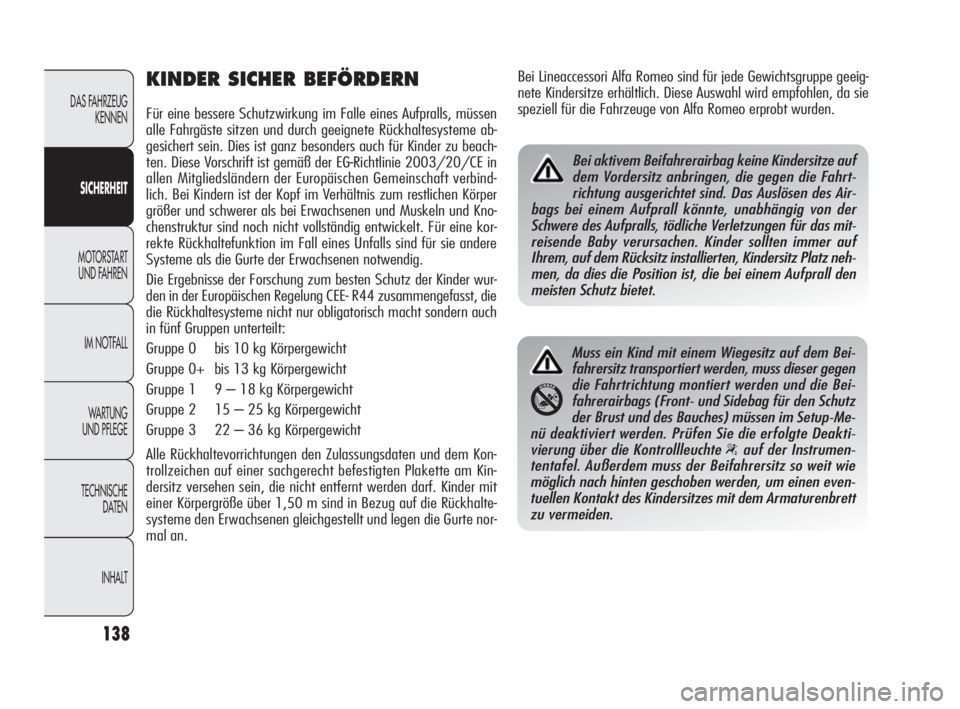

KINDER SICHER BEFÖRDERN
Für eine bessere Schutzwirkung im Falle eines Aufpralls, müssen
alle Fahrgäste sitzen und durch geeignete Rückhaltesysteme ab-
gesichert sein. Dies ist ganz besonders auch für Kinder zu beach-
ten. Diese Vorschrift ist gemäß der EG-Richtlinie 2003/20/CE in
allen Mitgliedsländern der Europäischen Gemeinschaft verbind-
lich. Bei Kindern ist der Kopf im Verhältnis zum restlichen Körper
größer und schwerer als bei Erwachsenen und Muskeln und Kno-
chenstruktur sind noch nicht vollständig entwickelt. Für eine kor-
rekte Rückhaltefunktion im Fall eines Unfalls sind für sie andere
Systeme als die Gurte der Erwachsenen notwendig.
Die Ergebnisse der Forschung zum besten Schutz der Kinder wur-
den in der Europäischen Regelung CEE- R44 zusammengefasst, die
die Rückhaltesysteme nicht nur obligatorisch macht sondern auch
in fünf Gruppen unterteilt:
Gruppe 0 bis 10 kg Körpergewicht
Gruppe 0+ bis 13 kg Körpergewicht
Gruppe 1 9 – 18 kg Körpergewicht
Gruppe 2 15 – 25 kg Körpergewicht
Gruppe 3 22 – 36 kg Körpergewicht
Alle Rückhaltevorrichtungen den Zulassungsdaten und dem Kon-
trollzeichen auf einer sachgerecht befestigten Plakette am Kin-
dersitz versehen sein, die nicht entfernt werden darf. Kinder mit
einer Körpergröße über 1,50 m sind in Bezug auf die Rückhalte-
systeme den Erwachsenen gleichgestellt und legen die Gurte nor-
mal an.
Muss ein Kind mit einem Wiegesitz auf dem Bei-
fahrersitz transportiert werden, muss dieser gegen
die Fahrtrichtung montiert werden und die Bei-
fahrerairbags (Front- und Sidebag für den Schutz
der Brust und des Bauches) müssen im Setup-Me-
nü deaktiviert werden. Prüfen Sie die erfolgte Deakti-
vierung über die Kontrollleuchte
“auf der Instrumen-
tentafel. Außerdem muss der Beifahrersitz so weit wie
möglich nach hinten geschoben werden, um einen even-
tuellen Kontakt des Kindersitzes mit dem Armaturenbrett
zu vermeiden.
Bei Lineaccessori Alfa Romeo sind für jede Gewichtsgruppe geeig-
nete Kindersitze erhältlich. Diese Auswahl wird empfohlen, da sie
speziell für die Fahrzeuge von Alfa Romeo erprobt wurden.
Bei aktivem Beifahrerairbag keine Kindersitze auf
dem Vordersitz anbringen, die gegen die Fahrt-
richtung ausgerichtet sind. Das Auslösen des Air-
bags bei einem Aufprall könnte, unabhängig von der
Schwere des Aufpralls, tödliche Verletzungen für das mit-
reisende Baby verursachen. Kinder sollten immer auf
Ihrem, auf dem Rücksitz installierten, Kindersitz Platz neh-
men, da dies die Position ist, die bei einem Aufprall den
meisten Schutz bietet.
131-150 Alfa Giulietta DE 4ed 26-04-2010 11:44 Pagina 138

139
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART
UND FAHREN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALT

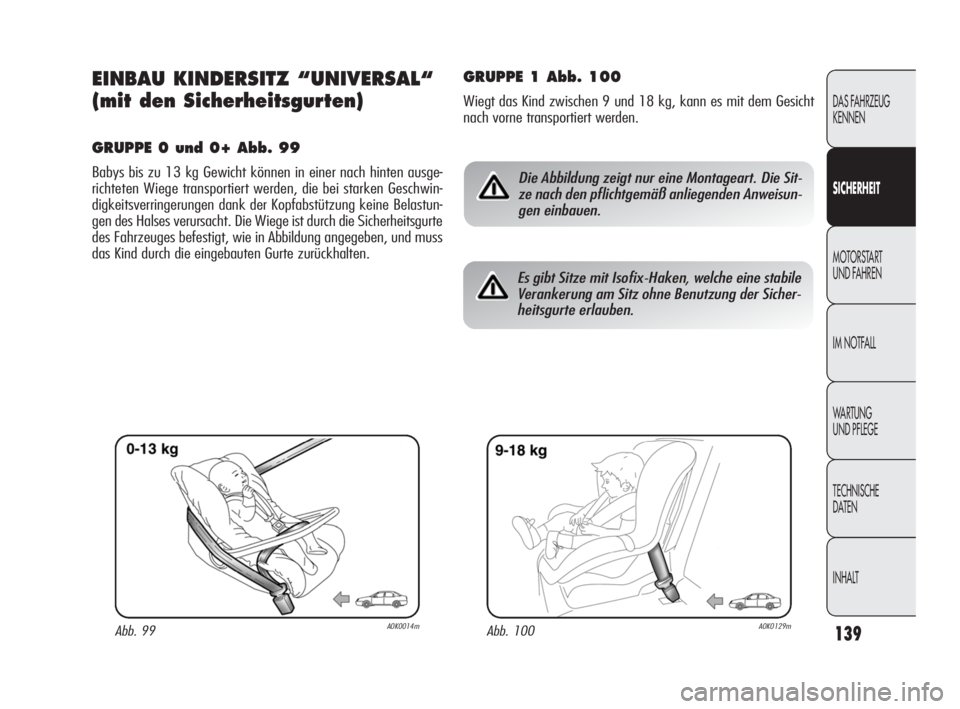

EINBAU KINDERSITZ “UNIVERSAL“
(mit den Sicherheitsgurten)
GRUPPE 0 und 0+ Abb. 99
Babys bis zu 13 kg Gewicht können in einer nach hinten ausge-
richteten Wiege transportiert werden, die bei starken Geschwin-
digkeitsverringerungen dank der Kopfabstützung keine Belastun-
gen des Halses verursacht. Die Wiege ist durch die Sicherheitsgurte
des Fahrzeuges befestigt, wie in Abbildung angegeben, und muss
das Kind durch die eingebauten Gurte zurückhalten.
Abb. 99A0K0014mAbb. 100A0K0129m
Die Abbildung zeigt nur eine Montageart. Die Sit-
ze nach den pflichtgemäß anliegenden Anweisun-
gen einbauen.
GRUPPE 1 Abb. 100
Wiegt das Kind zwischen 9 und 18 kg, kann es mit dem Gesicht
nach vorne transportiert werden.
Es gibt Sitze mit Isofix-Haken, welche eine stabile
Verankerung am Sitz ohne Benutzung der Sicher-
heitsgurte erlauben.
131-150 Alfa Giulietta DE 4ed 26-04-2010 11:44 Pagina 139

140
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART
UND FAHREN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALT

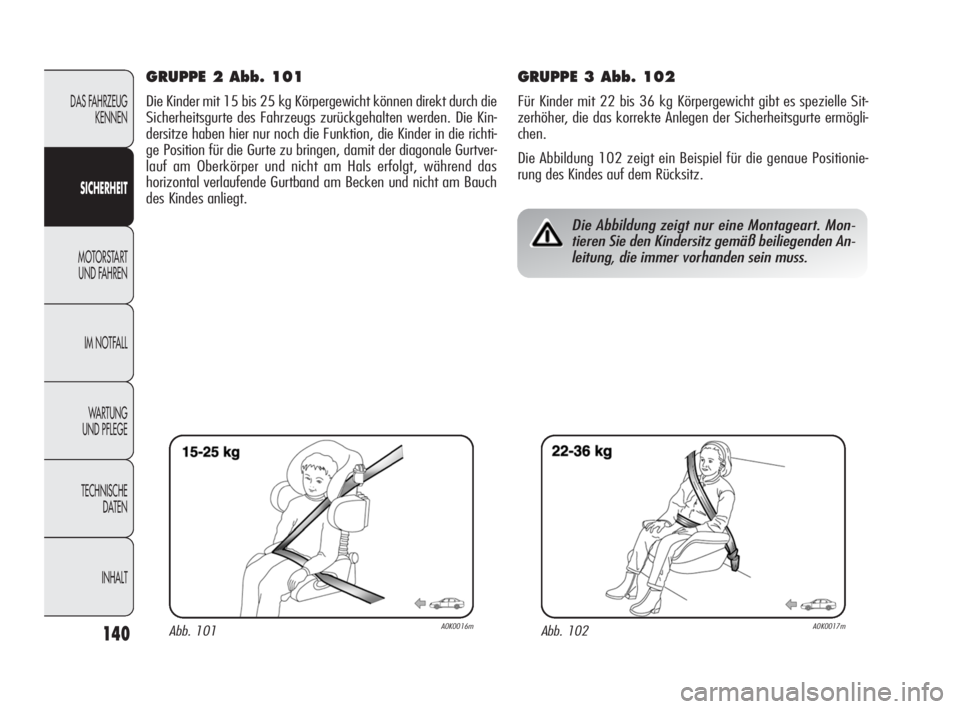

GRUPPE 2 Abb. 101
Die Kinder mit 15 bis 25 kg Körpergewicht können direkt durch die
Sicherheitsgurte des Fahrzeugs zurückgehalten werden. Die Kin-
dersitze haben hier nur noch die Funktion, die Kinder in die richti-
ge Position für die Gurte zu bringen, damit der diagonale Gurtver-
lauf am Oberkörper und nicht am Hals erfolgt, während das
horizontal verlaufende Gurtband am Becken und nicht am Bauch
des Kindes anliegt.
GRUPPE 3 Abb. 102
Für Kinder mit 22 bis 36 kg Körpergewicht gibt es spezielle Sit-
zerhöher, die das korrekte Anlegen der Sicherheitsgurte ermögli-
chen.
Die Abbildung 102 zeigt ein Beispiel für die genaue Positionie-
rung des Kindes auf dem Rücksitz.
Abb. 101A0K0016mAbb. 102A0K0017m
Die Abbildung zeigt nur eine Montageart. Mon-
tieren Sie den Kindersitz gemäß beiliegenden An-
leitung, die immer vorhanden sein muss.
131-150 Alfa Giulietta DE 4ed 26-04-2010 11:44 Pagina 140

141
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART
UND FAHREN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALT

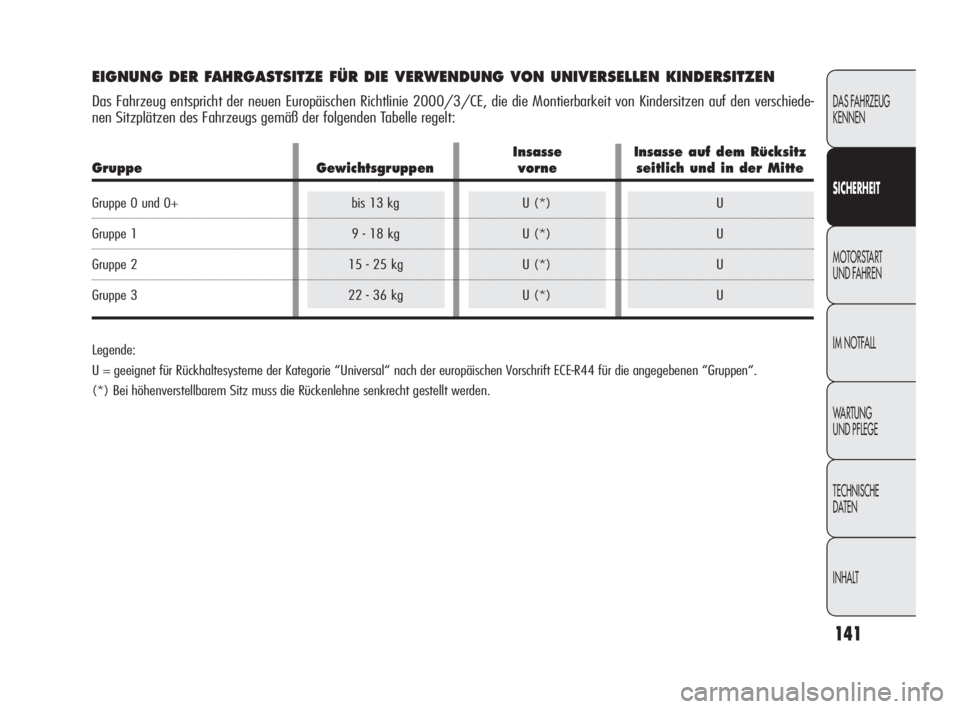

EIGNUNG DER FAHRGASTSITZE FÜR DIE VERWENDUNG VON UNIVERSELLEN KINDERSITZEN
Das Fahrzeug entspricht der neuen Europäischen Richtlinie 2000/3/CE, die die Montierbarkeit von Kindersitzen auf den verschiede-
nen Sitzplätzen des Fahrzeugs gemäß der folgenden Tabelle regelt:
Legende:
U = geeignet für Rückhaltesysteme der Kategorie “Universal“ nach der europäischen Vorschrift ECE-R44 für die angegebenen “Gruppen“.
(*) Bei höhenverstellbarem Sitz muss die Rückenlehne senkrecht gestellt werden.
Insasse Insasse auf dem Rücksitz
Gruppe Gewichtsgruppen vorne seitlich und in der Mitte
Gruppe 0 und 0+ bis 13 kg U (*) U
Gruppe 1 9 - 18 kg U (*) U
Gruppe 2 15 - 25 kg U (*) U
Gruppe 3 22 - 36 kg U (*) U
131-150 Alfa Giulietta DE 4ed 26-04-2010 11:44 Pagina 141

142
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART
UND FAHREN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALT

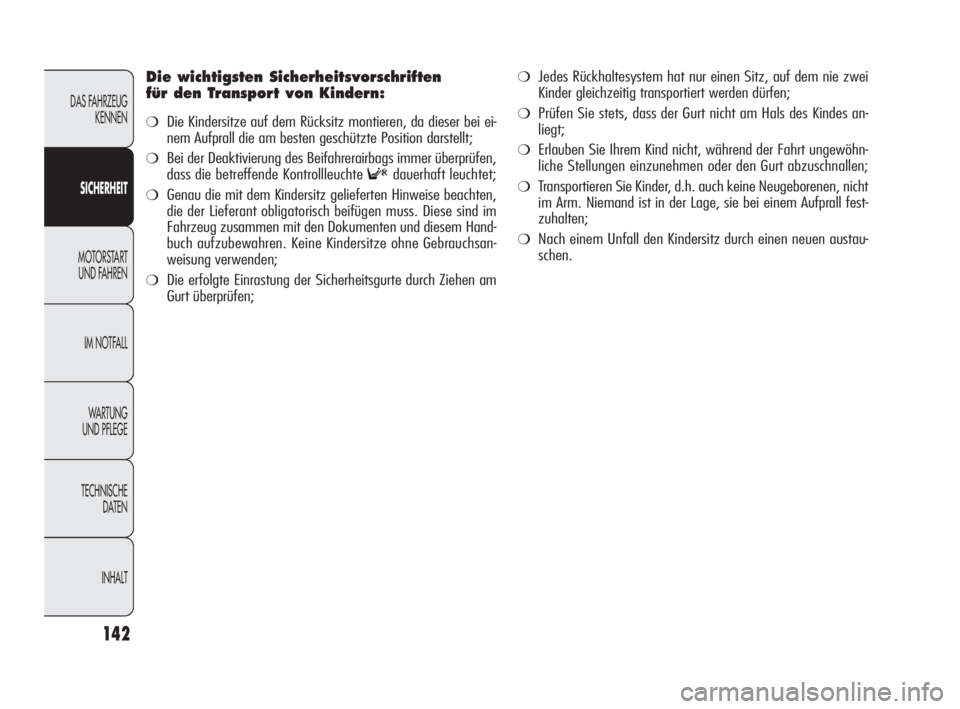

Die wichtigsten Sicherheitsvorschriften
für den Transport von Kindern:
❍Die Kindersitze auf dem Rücksitz montieren, da dieser bei ei-
nem Aufprall die am besten geschützte Position darstellt;
❍Bei der Deaktivierung des Beifahrerairbags immer überprüfen,
dass die betreffende Kontrollleuchte
Fdauerhaft leuchtet;
❍Genau die mit dem Kindersitz gelieferten Hinweise beachten,
die der Lieferant obligatorisch beifügen muss. Diese sind im
Fahrzeug zusammen mit den Dokumenten und diesem Hand-
buch aufzubewahren. Keine Kindersitze ohne Gebrauchsan-
weisung verwenden;
❍Die erfolgte Einrastung der Sicherheitsgurte durch Ziehen am
Gurt überprüfen;
❍Jedes Rückhaltesystem hat nur einen Sitz, auf dem nie zwei
Kinder gleichzeitig transportiert werden dürfen;
❍Prüfen Sie stets, dass der Gurt nicht am Hals des Kindes an-
liegt;
❍Erlauben Sie Ihrem Kind nicht, während der Fahrt ungewöhn-
liche Stellungen einzunehmen oder den Gurt abzuschnallen;
❍Transportieren Sie Kinder, d.h. auch keine Neugeborenen, nicht
im Arm. Niemand ist in der Lage, sie bei einem Aufprall fest-
zuhalten;
❍Nach einem Unfall den Kindersitz durch einen neuen austau-
schen.
131-150 Alfa Giulietta DE 4ed 26-04-2010 11:44 Pagina 142

143
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART
UND FAHREN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALT

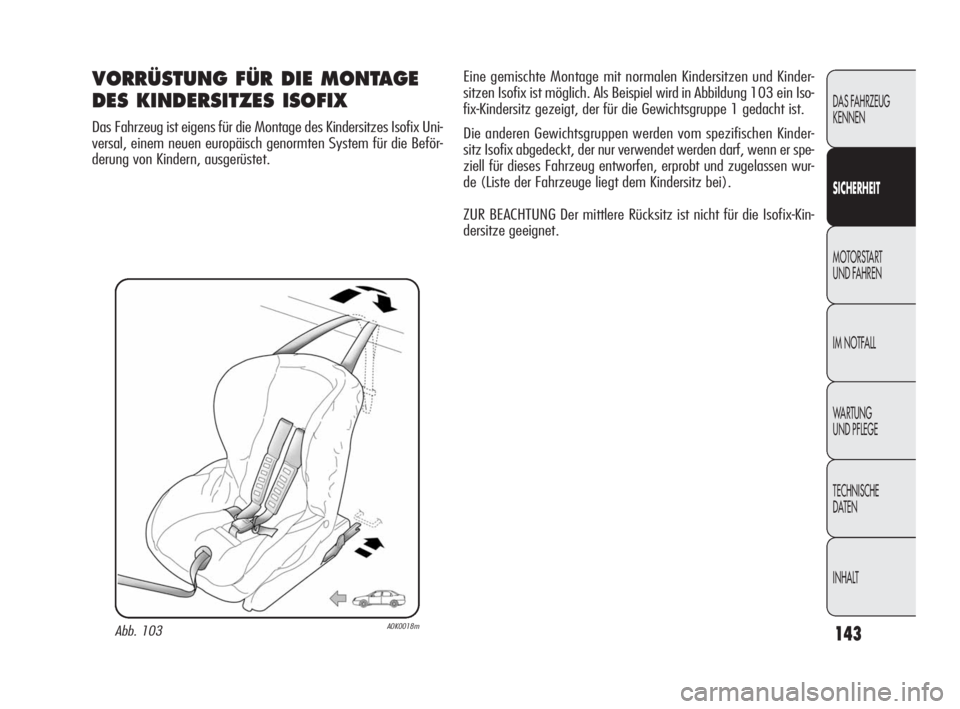

VORRÜSTUNG FÜR DIE MONTAGE
DES KINDERSITZES ISOFIX
Das Fahrzeug ist eigens für die Montage des Kindersitzes Isofix Uni-
versal, einem neuen europäisch genormten System für die Beför-
derung von Kindern, ausgerüstet.
Abb. 103A0K0018m
Eine gemischte Montage mit normalen Kindersitzen und Kinder-
sitzen Isofix ist möglich. Als Beispiel wird in Abbildung 103 ein Iso-
fix-Kindersitz gezeigt, der für die Gewichtsgruppe 1 gedacht ist.
Die anderen Gewichtsgruppen werden vom spezifischen Kinder-
sitz Isofix abgedeckt, der nur verwendet werden darf, wenn er spe-
ziell für dieses Fahrzeug entworfen, erprobt und zugelassen wur-
de (Liste der Fahrzeuge liegt dem Kindersitz bei).
ZUR BEACHTUNG Der mittlere Rücksitz ist nicht für die Isofix-Kin-
dersitze geeignet.
131-150 Alfa Giulietta DE 4ed 26-04-2010 11:44 Pagina 143
