LEUCHTE IM ABLAGEFACH
Gehen Sie zum Auswechseln der Glühlampe wie folgt vor:
❍öffnen Sie das Ablagefach und entnehmen Sie die Leuchte
A-Abb. 147;
❍öffnen Sie die Abdeckung B und ersetzen Sie die Lampe;
❍die Schutzabdeckung B wieder auf das durchsichtige Element
aufsetzen;
❍die Innenleuchte A wieder in ihrer korrekten Position einsetzen,
indem zuerst die eine Seite eingeführt wird und dann die an-
dere bis zum hörbaren Einrasten eingedrückt wird.
Abb. 147A0K0172m
MAKE-UP-LEUCHTE
(für Versionen/Märkte, wo vorgesehen)
Für den Ersatz der Lampen wenden Sie sich bitte an das
Alfa Romeo Kundendienstnetz.
161-198 Alfa Giulietta DE 4ed 5-05-2010 11:38 Pagina 184

185
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART
UND FAHREN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALT
AUSSTIEGLEUCHTEN
Gehen Sie zum Auswechseln der Glühlampe wie folgt vor:
❍öffnen Sie die Tür (vorne oder hinten) und ziehen Sie die Leuch-
te A-Abb. 149 heraus;
❍öffnen Sie die Abdeckung B und ersetzen Sie die Lampe;
Abb. 149A0K0149m
❍die Schutzabdeckung B wieder auf das durchsichtige Element
aufsetzen;
❍die Innenleuchte A wieder in ihrer korrekten Position einsetzen,
indem zuerst die eine Seite eingeführt wird und dann die an-
dere bis zum hörbaren Einrasten eingedrückt wird.
161-198 Alfa Giulietta DE 4ed 5-05-2010 11:38 Pagina 185

186
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART
UND FAHREN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALT

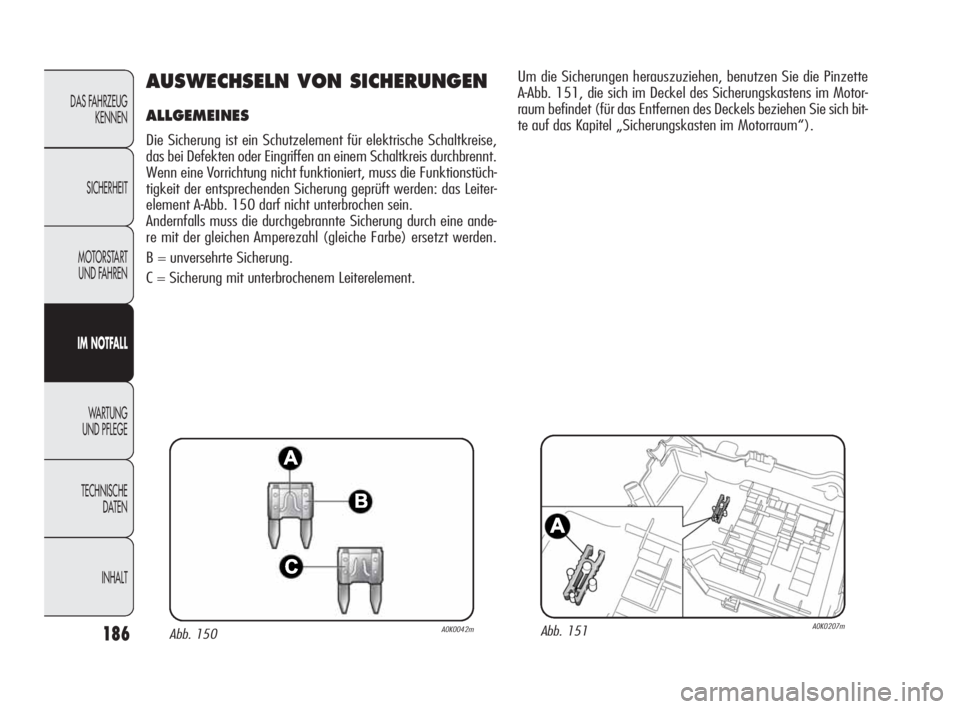

AUSWECHSELN VON SICHERUNGEN
ALLGEMEINES
Die Sicherung ist ein Schutzelement für elektrische Schaltkreise,
das bei Defekten oder Eingriffen an einem Schaltkreis durchbrennt.
Wenn eine Vorrichtung nicht funktioniert, muss die Funktionstüch-
tigkeit der entsprechenden Sicherung geprüft werden: das Leiter-
element A-Abb. 150 darf nicht unterbrochen sein.
Andernfalls muss die durchgebrannte Sicherung durch eine ande-
re mit der gleichen Amperezahl (gleiche Farbe) ersetzt werden.
B = unversehrte Sicherung.
C = Sicherung mit unterbrochenem Leiterelement.
Abb. 150A0K0042mAbb. 151A0K0207m
Um die Sicherungen herauszuziehen, benutzen Sie die Pinzette
A-Abb. 151, die sich im Deckel des Sicherungskastens im Motor-
raum befindet (für das Entfernen des Deckels beziehen Sie sich bit-
te auf das Kapitel „Sicherungskasten im Motorraum“).
161-198 Alfa Giulietta DE 4ed 5-05-2010 11:38 Pagina 186

187
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART
UND FAHREN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALT

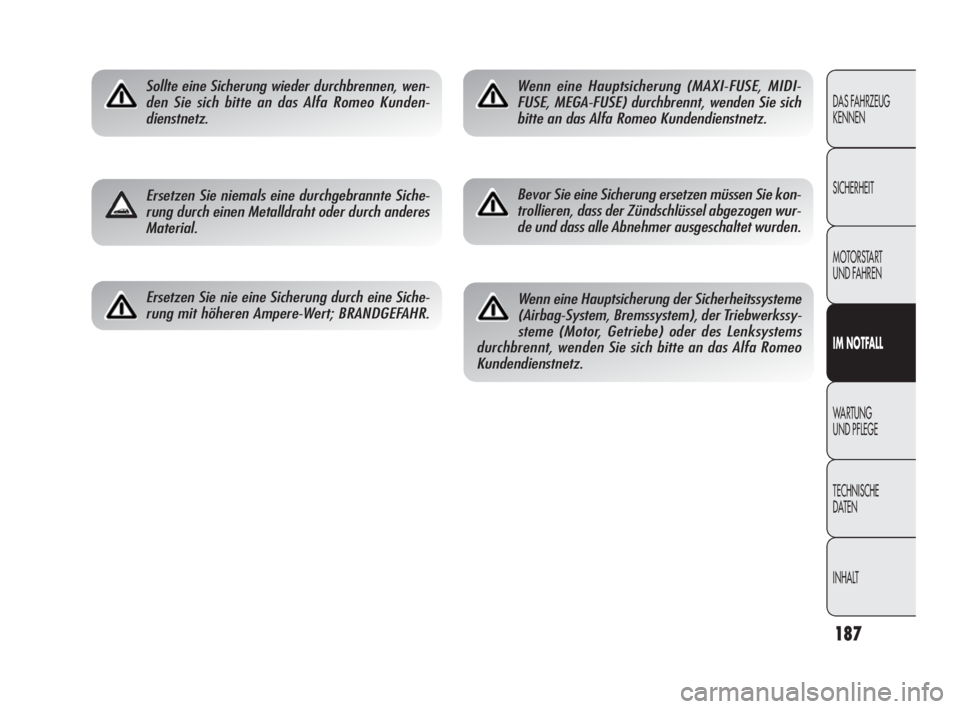

Sollte eine Sicherung wieder durchbrennen, wen-
den Sie sich bitte an das Alfa Romeo Kunden-
dienstnetz.
Ersetzen Sie niemals eine durchgebrannte Siche-
rung durch einen Metalldraht oder durch anderes
Material.
Ersetzen Sie nie eine Sicherung durch eine Siche-
rung mit höheren Ampere-Wert; BRANDGEFAHR.
Wenn eine Hauptsicherung (MAXI-FUSE, MIDI-
FUSE, MEGA-FUSE) durchbrennt, wenden Sie sich
bitte an das Alfa Romeo Kundendienstnetz.
Bevor Sie eine Sicherung ersetzen müssen Sie kon-
trollieren, dass der Zündschlüssel abgezogen wur-
de und dass alle Abnehmer ausgeschaltet wurden.
Wenn eine Hauptsicherung der Sicherheitssysteme
(Airbag-System, Bremssystem), der Triebwerkssy-
steme (Motor, Getriebe) oder des Lenksystems
durchbrennt, wenden Sie sich bitte an das Alfa Romeo
Kundendienstnetz.
161-198 Alfa Giulietta DE 4ed 5-05-2010 11:38 Pagina 187

188
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART
UND FAHREN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALT
Bei der Motorraumwäsche darauf achten,
dass der Wasserstrahl nicht direkt auf den
Sicherungskasten und die Scheibenwi-
schermotoren gerichtet wird.

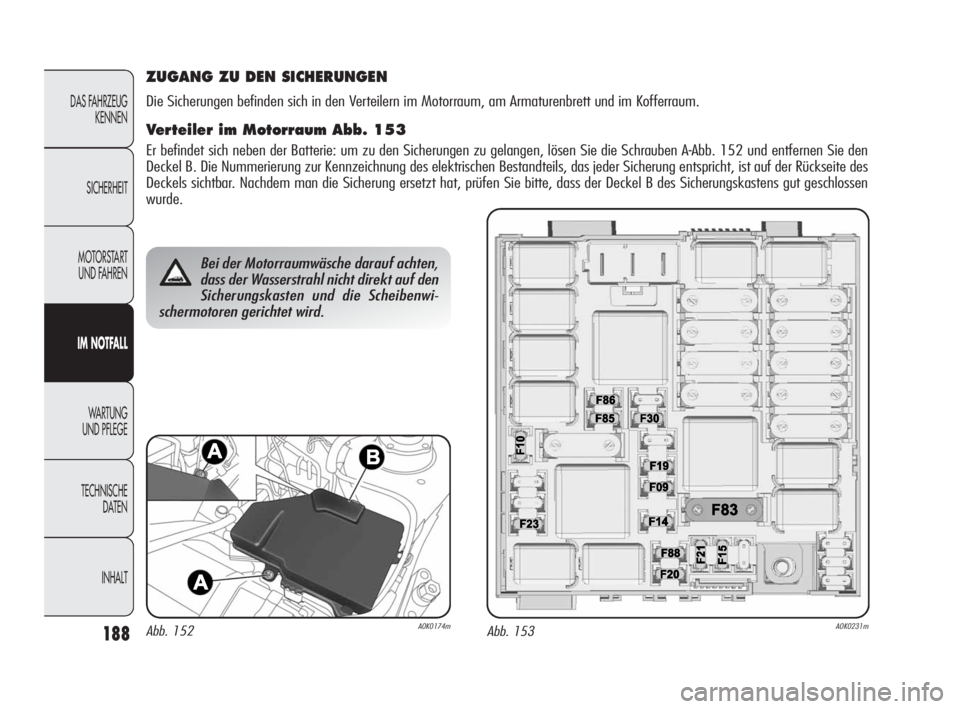

ZUGANG ZU DEN SICHERUNGEN
Die Sicherungen befinden sich in den Verteilern im Motorraum, am Armaturenbrett und im Kofferraum.
Verteiler im Motorraum Abb. 153
Er befindet sich neben der Batterie: um zu den Sicherungen zu gelangen, lösen Sie die Schrauben A-Abb. 152 und entfernen Sie den
Deckel B. Die Nummerierung zur Kennzeichnung des elektrischen Bestandteils, das jeder Sicherung entspricht, ist auf der Rückseite des
Deckels sichtbar. Nachdem man die Sicherung ersetzt hat, prüfen Sie bitte, dass der Deckel B des Sicherungskastens gut geschlossen
wurde.
Abb. 152A0K0174mAbb. 153A0K0231m
161-198 Alfa Giulietta DE 4ed 5-05-2010 11:38 Pagina 188

189
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART
UND FAHREN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALT

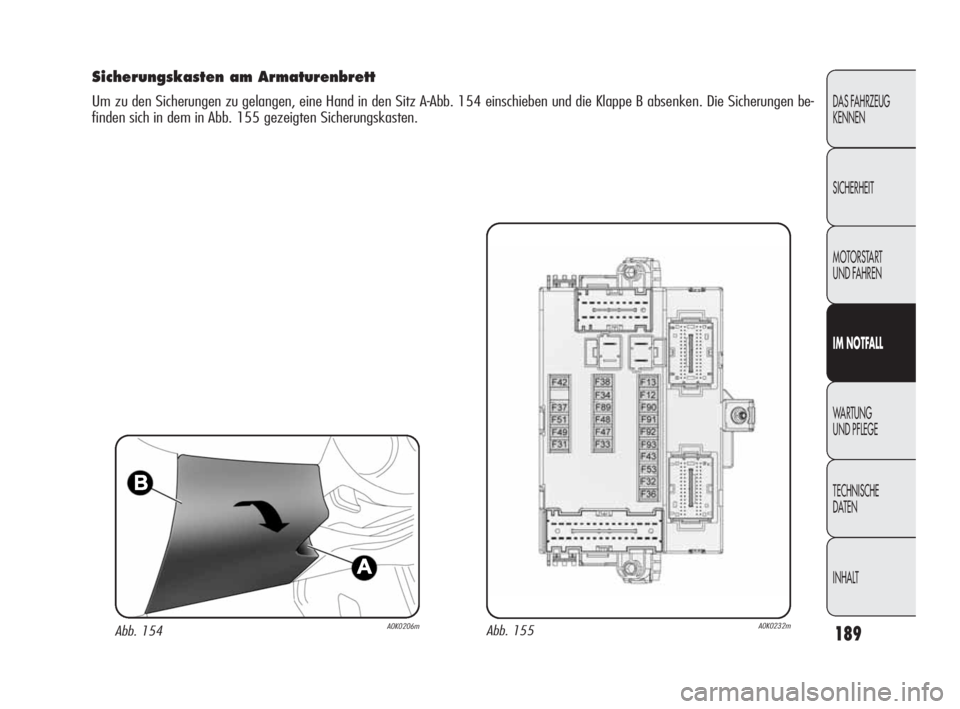

Sicherungskasten am Armaturenbrett
Um zu den Sicherungen zu gelangen, eine Hand in den Sitz A-Abb. 154 einschieben und die Klappe B absenken. Die Sicherungen be-
finden sich in dem in Abb. 155 gezeigten Sicherungskasten.
Abb. 154A0K0206mAbb. 155A0K0232m
161-198 Alfa Giulietta DE 4ed 5-05-2010 11:38 Pagina 189

190
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART
UND FAHREN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALT
Verteiler im Kofferraum
Der Sicherungskasten (Abb. 157) befindet sich auf der linken Seite des Kofferraumes und der Seitenverkleidung. Weitere Informationen
erteilt jede Vertragswerkstatt von Alfa Romeo.
Abb. 157A0K0045m
161-198 Alfa Giulietta DE 4ed 5-05-2010 11:38 Pagina 190

7,5
7,5
7,5
7,5
15
15
7,5
7,5
10
191
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART
UND FAHREN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALT

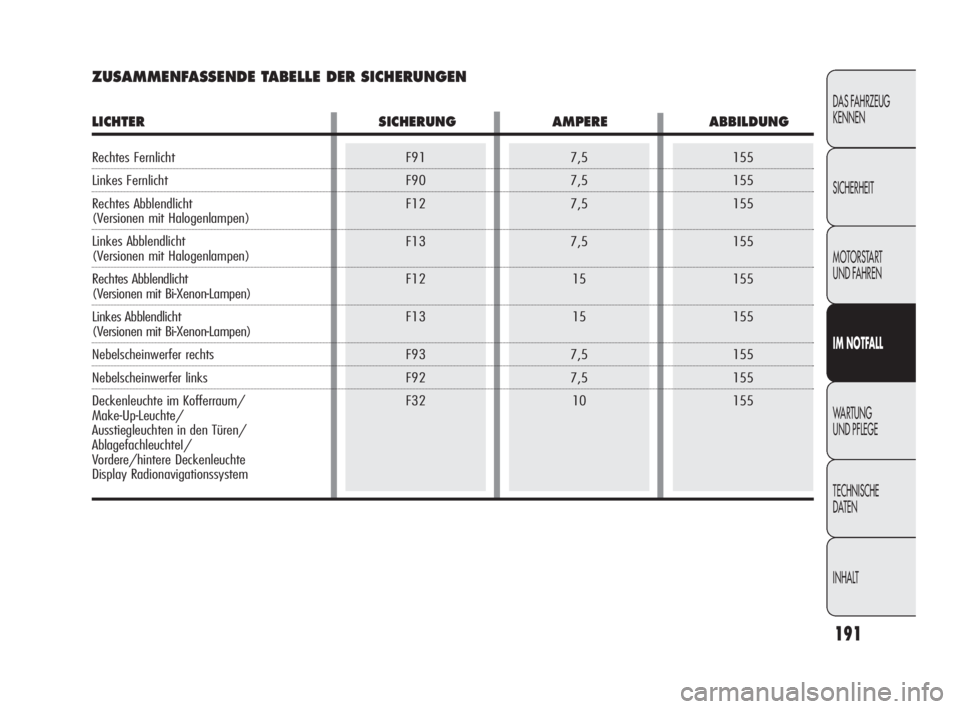

ZUSAMMENFASSENDE TABELLE DER SICHERUNGEN
F91
F90
F12
F13
F12
F13
F93
F92
F32155
155
155
155
155
155
155
155
155
LICHTER SICHERUNG AMPERE ABBILDUNG
Rechtes Fernlicht
Linkes Fernlicht
Rechtes Abblendlicht
(Versionen mit Halogenlampen)
Linkes Abblendlicht
(Versionen mit Halogenlampen)
Rechtes Abblendlicht
(Versionen mit Bi-Xenon-Lampen)
Linkes Abblendlicht
(Versionen mit Bi-Xenon-Lampen)
Nebelscheinwerfer rechts
Nebelscheinwerfer links
Deckenleuchte im Kofferraum/
Make-Up-Leuchte/
Ausstiegleuchten in den Türen/
AblagefachleuchteI/
Vordere/hintere Deckenleuchte
Display Radionavigationssystem
