2010.5 Peugeot 308 SW BL Εγχειρίδιο χρήσης (in Greek)

1
183
ΠΡΑΚΤΙΚΈΣ ΠΛΗΡΟΦΟΡΊΕΣ


Αλλαγή λαμπτήρα τρίτου φωτός
φρένων (4 λαμπτήρες W 5 W)


)
Ξεκουμπώνετε, από αριστερά προς
τα δεξιά, το πάνω διακοσμητικό της
πίσω πόρτας χώρου αποσκευών.

)
Ξεβιδώνετε τα δύο παξιμάδια στήρι-
ξης A
του φωτιστικού σώματος.

)
Ξεκουμπώνετε το μεσαίο πείρο του
φωτιστικού σώματος.

)
Βγάζετε το φωτιστικό σώμα από την
έξω πλευρά
.

)
Αποσυνδέετε τη φίσα του ντουί και
τον σωλήνα του εκτοξευτήρα νερού
υαλοκαθαριστήρα.

)
Ξεκουμπώνετε το ντουί του φωτιστι-
κού σώματος πιέζοντας τα δύο ελά-
σματα B
.

)
Τραβάτε το λαμπτήρα και τον αλλά-
ζετε.
Για την επανατοποθέτηση, πραγματο-
ποιείτε την ίδια διαδικασία με αντίστροφη
σειρά.
Μην
πιέζετε πολύ το φωτιστικό σώμα
όταν σφίγγετε τα παξιμάδια.
Αλλαγή λαμπτήρων φώτων
πινακίδας κυκλοφορίας (W 5 W)


)
Εισάγετε ένα λεπτό κατσαβίδι σε
μία από τις εξωτερικές τρύπες του
διαφανούς καλύμματος.

)
Το σπρώχνετε προς τα έξω για να το
ξεκουμπώσετε.

)
Αφαιρείτε το διαφανές κάλυμμα.

)
Τραβάτε τον λαμπτήρα και
τον αλ-
λάζετε.

1

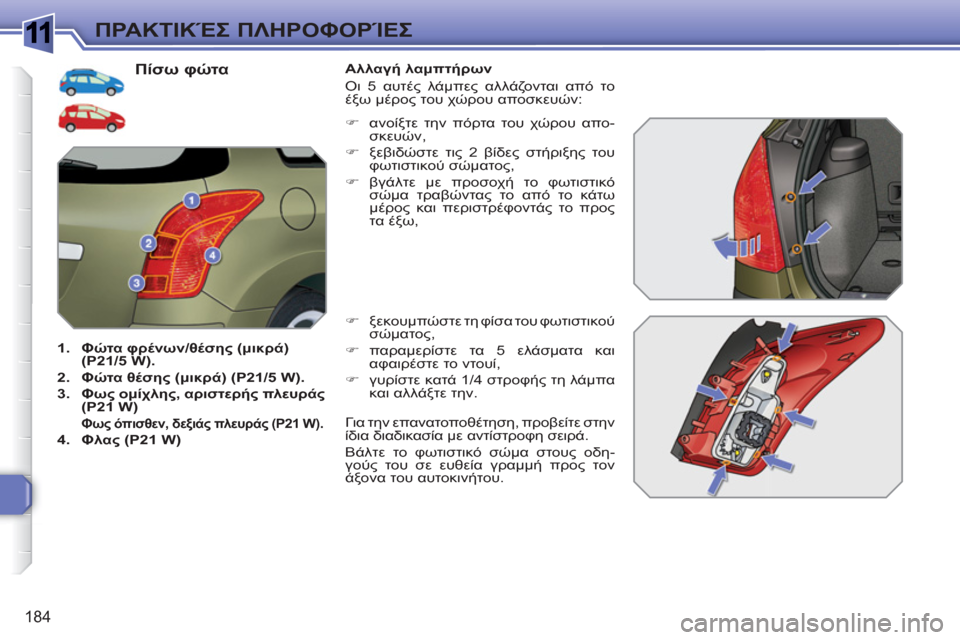

184
ΠΡΑΚΤΙΚΈΣ ΠΛΗΡΟΦΟΡΊΕΣ


Πίσω φώτα



1.
Φώτα φρένων/θέσης (μικρά)
(P21/5 W).


2.
Φώτα θέσης (μικρά) (P21/5 W).


3.
Φως ομίχλης, αριστερής πλευράς
(P21 W)


Φως όπισθεν, δεξιάς πλευράς (P21 W).


4.
Φλας (P21 W)


Αλλαγή λαμπτήρων
Οι 5 αυτές λάμπες αλλάζονται από το
έξω μέρος του χώρου αποσκευών:

)
ξεκουμπώστε τη φίσα του φωτιστικού
σώματος,

)
παραμερίστε τα 5 ελάσματα και
αφαιρέστε το ντουί,

)
γυρίστε κατά 1/4 στροφής τη λάμπα
και αλλάξτε την.

)
ανοίξτε την πόρτα του χώρου απο-
σκευών
,

)
ξεβιδώστε τις 2 βίδες στήριξης του
φωτιστικού σώματος,

)
βγάλτε με προσοχή το φωτιστικό
σώμα τραβώντας το από το κάτω
μέρος και περιστρέφοντάς το προς
τα έξω,
Για την επανατοποθέτηση, προβείτε στην
ίδια διαδικασία με αντίστροφη σειρά.
Βάλτε το φωτιστικό σώμα στους οδη-
γούς του σε ευθεία γραμμή
προς τον
άξονα του αυτοκινήτου.

1
185
ΠΡΑΚΤΙΚΈΣ ΠΛΗΡΟΦΟΡΊΕΣ


Αλλαγή λαμπτήρων πινακίδας
κυκλοφορίας (W 5 W)


)
Βάλτε ένα λεπτό κατσαβίδι σε μία
από τις εξωτερικές τρύπες του δια-
φανούς καλύμματος.

)
Σπρώξτε το προς τα έξω για να το
ξακουμπώσετε.

)
Αφαιρέστε το διαφανές κάλυμμα.

)
Τραβήξτε τη λάμπα και αλλάξτε την.
















Αλλαγή του τρίτου φωτός φρένων
(SW - 4 λάμπες W 5 W)



)
Αφαιρέστε τα δύο παξιμάδια στήριξης A

του φωτιστικού σώματος.


)
Βγάλτε το φωτιστικό σώμα από την
έξω πλευρά.

)
Αποσυνδέστε τη φίσα και τον
σωλήνα της συσκευής πλύσης του
φωτιστικού σώματος.

)
Στρίψτε κατά 1/4 στροφής το
ντουί που αντιστοιχεί στην καμένη
λάμπα.

)
Αφαιρέστε τη λάμπα και αλλάξτε την.
Για την επανατοποθέτηση, προβείτε στην
ίδια διαδικασία με
αντίστροφη σειρά.
Μην πιέσετε υπερβολικά το φωτιστικό
σώμα όταν σφίγγετε τα παξιμάδια.


Αλλαγή του τρίτου φωτός φρένων
(SW - φωτοδίοδοι)
Στις εκδόσεις με ανοιγόμενο πίσω τζάμι,
για να αντικαταστήσετε αυτόν τον τύπο
φωτός με φωτοδιόδους, απευθυνθείτε
στο δίκτυο της PEUGEOT .

1
!
i

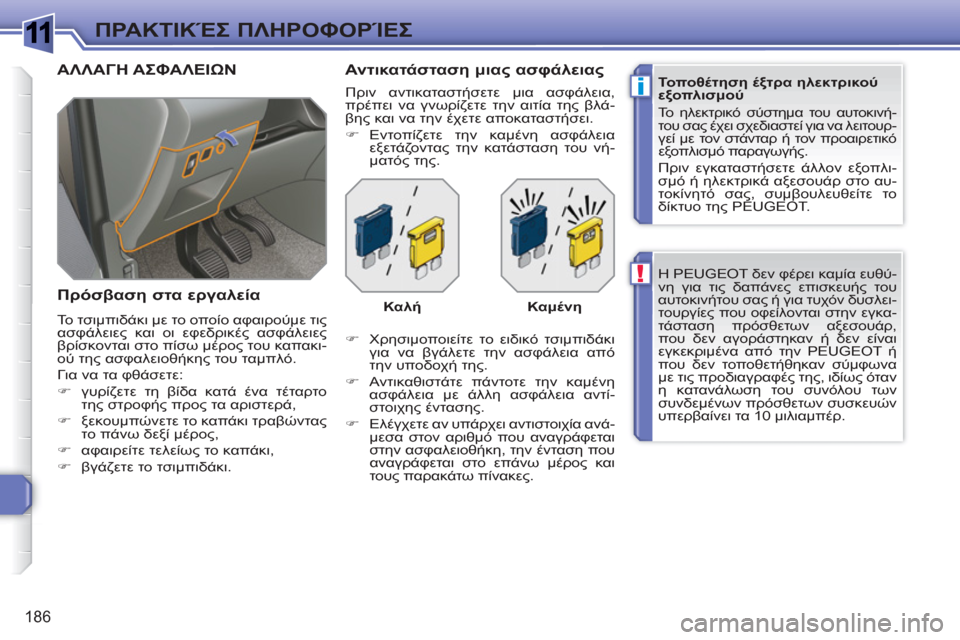

186
ΠΡΑΚΤΙΚΈΣ ΠΛΗΡΟΦΟΡΊΕΣ

Η PEUGEOT δεν φέρει καμία ευθύ-
νη για τις δαπάνες επισκευής του
αυτοκινήτου σας ή για τυχόν δυσλει-
τουργίες που οφείλονται στην εγκα-
τάσταση πρόσθετων αξεσουάρ,
που δεν αγοράστηκαν ή δεν είναι
εγκεκριμένα από την PEUGEOT ή
που δεν τοποθετήθηκαν σύμφωνα
με τις προδιαγραφές της, ιδίως όταν
η κατανάλωση του συνόλου των
συνδεμένων
πρόσθετων συσκευών
υπερβαίνει τα 10 μιλιαμπέρ.

Τοποθέτηση έξτρα ηλεκτρικού
εξοπλισμού

Το ηλεκτρικό σύστημα του αυτοκινή-
του σας έχει σχεδιαστεί για να λειτουρ-
γεί με τον στάνταρ ή τον προαιρετικό
εξοπλισμό παραγωγής.

Πριν εγκαταστήσετε άλλον εξοπλι-
σμό ή ηλεκτρικά αξεσουάρ στο αυ-
τοκίνητό σας, συμβουλευθείτε το
δίκτυο της PEUGEOT.
ΑΛΛΑΓΗ ΑΣΦΑΛΕΙΩΝ

Πρόσβαση στα εργαλεία

Το τσιμπιδάκι με το οποίο αφαιρούμε τις
ασφάλειες και οι εφεδρικές ασφάλειες
βρίσκονται στο πίσω μέρος του καπακι-
ού της ασφαλειοθήκης του ταμπλό.
Για να τα φθάσετε:


)
γυρίζετε τη βίδα κατά ένα τέταρτο
της στροφής προς τα αριστερά,

)
ξεκουμπώνετε το καπάκι τραβώντας
το πάνω δεξί μέρος,

)
αφαιρείτε τελείως το καπάκι,

)
βγάζετε το τσιμπιδάκι.



Αντικατάσταση μιας ασφάλειας

Πριν αντικαταστήσετε μια ασφάλεια,
πρέπει να γνωρίζετε την αιτία της βλά-
βης και να την έχετε αποκαταστήσει.


)
Εντοπίζετε την καμένη ασφάλεια
εξετάζοντας την κατάσταση του νή-
ματός της.


)
Χρησιμοποιείτε το ειδικό τσιμπιδάκι
για να βγάλετε την ασφάλεια από
την υποδοχή της.

)
Αντικαθιστάτε πάντοτε την καμένη
ασφάλεια
με άλλη ασφάλεια αντί-
στοιχης έντασης.

)
Ελέγχετε αν υπάρχει αντιστοιχία ανά-
μεσα στον αριθμό που αναγράφεται
στην ασφαλειοθήκη, την ένταση που
αναγράφεται στο επάνω μέρος και
τους παρακάτω πίνακες.
Καλή

Καμένη

1

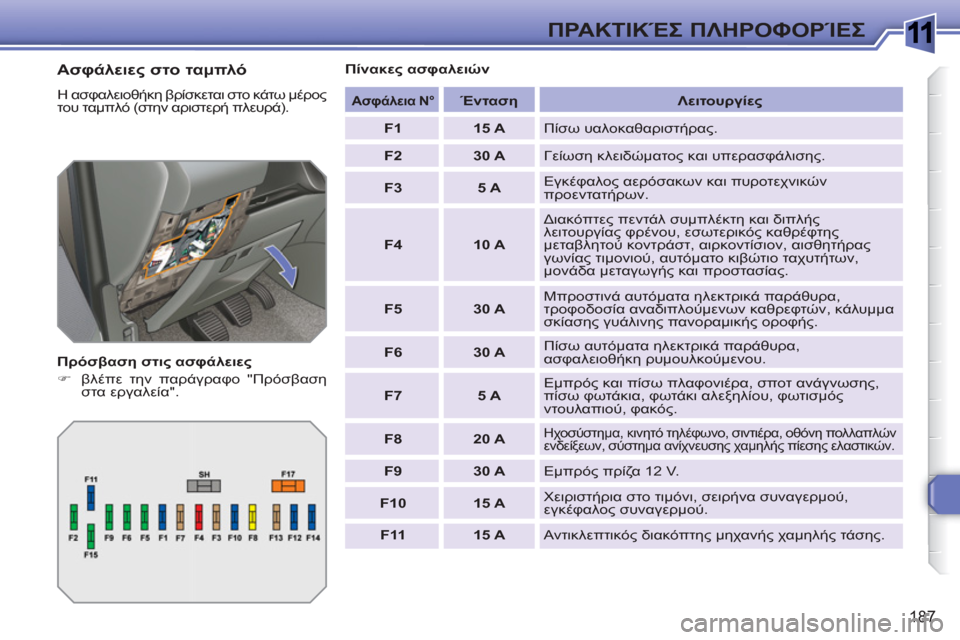

187
ΠΡΑΚΤΙΚΈΣ ΠΛΗΡΟΦΟΡΊΕΣ


Ασφάλειες στο ταμπλό

Η ασφαλειοθήκη βρίσκεται στο κάτω μέρος
του ταμπλό (στην αριστερή πλευρά).

Πρόσβαση στις ασφάλειες


)
βλέπε την παράγραφο "Πρόσβαση
στα εργαλεία".

Πίνακες ασφαλειών


Ασφάλεια N°




Ένταση


Λειτουργίες



F1



15 A

Πίσω υαλοκαθαριστήρας.


F2



30 A

Γείωση κλειδώματος και υπερασφάλισης.


F3



5 A

Εγκέφαλος αερόσακων και πυροτεχνικών
προεντατήρων.


F4



10 A

Διακόπτες πεντάλ συμπλέκτη και διπλής
λειτουργίας φρένου, εσωτερικός καθρέφτης
μεταβλητού κοντράστ, αιρκοντίσιον, αισθητήρας
γωνίας τιμονιού, αυτόματο κιβώτιο ταχυτήτων,
μονάδα μεταγωγής και προστασίας.


F5



30 A

Μπροστινά αυτόματα
ηλεκτρικά παράθυρα,
τροφοδοσία αναδιπλούμενων καθρεφτών, κάλυμμα
σκίασης γυάλινης πανοραμικής οροφής.


F6



30 A

Πίσω αυτόματα ηλεκτρικά παράθυρα,
ασφαλειοθήκη ρυμουλκούμενου.


F7



5 A

Εμπρός και πίσω πλαφονιέρα, σποτ ανάγνωσης,
πίσω φωτάκια, φωτάκι αλεξηλίου, φωτισμός
ντουλαπιού, φακός.


F8



20 A



Ηχοσύστημα, κινητό τηλέφωνο, σιντιέρα, οθόνη πολλαπλών
ενδείξεων, σύστημα ανίχνευσης χαμηλής πίεσης ελαστικών.



F9



30 A

Εμπρός πρίζα 12 V.


F10



15 A

Χειριστήρια στο τιμόνι, σειρήνα συναγερμού,
εγκέφαλος συναγερμού.


F11



15 A

Αντικλεπτικός διακόπτης μηχανής χαμηλής τάσης.

1

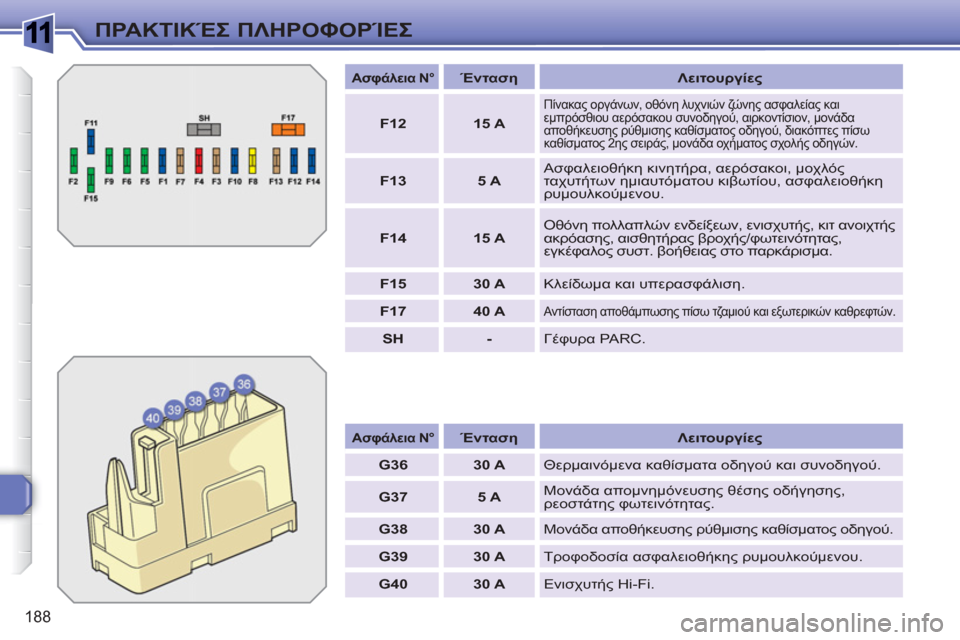

188
ΠΡΑΚΤΙΚΈΣ ΠΛΗΡΟΦΟΡΊΕΣ



Ασφάλεια N°




Ένταση


Λειτουργίες



G36



30 A

Θερμαινόμενα καθίσματα οδηγού και συνοδηγού.


G37



5 A

Μονάδα απομνημόνευσης θέσης οδήγησης,
ρεοστάτης φωτεινότητας.


G38



30 A

Μονάδα αποθήκευσης ρύθμισης καθίσματος οδηγού.


G39



30 A

Τροφοδοσία ασφαλειοθήκης ρυμουλκούμενου.


G40



30 A

Ενισχυτής Hi-Fi.



Ασφάλεια N°




Ένταση


Λειτουργίες



F12



15 A



Πίνακας οργάνων, οθόνη λυχνιών ζώνης ασφαλείας και
εμπρόσθιου αερόσακου συνοδηγού, αιρκοντίσιον, μονάδα
αποθήκευσης ρύθμισης καθίσματος οδηγού, διακόπτες πίσω
καθίσματος 2ης σειράς, μονάδα οχήματος σχολής οδηγών.



F13



5 A

Ασφαλειοθήκη κινητήρα, αερόσακοι, μοχλός
ταχυτήτων ημιαυτόματου κιβωτίου, ασφαλειοθήκη
ρυμουλκούμενου.


F14



15 A

Οθόνη πολλαπλών ενδείξεων, ενισχυτής, κιτ ανοιχτής
ακρόασης, αισθητήρας βροχής/φωτεινότητας,
εγκέφαλος συστ. βοήθειας στο παρκάρισμα.


F15



30 A

Κλείδωμα και υπερασφάλιση.


F17



40 A



Αντίσταση αποθάμπωσης πίσω τζαμιού και εξωτερικών καθρεφτών.



SH



-

Γέφυρα PARC.

1
189

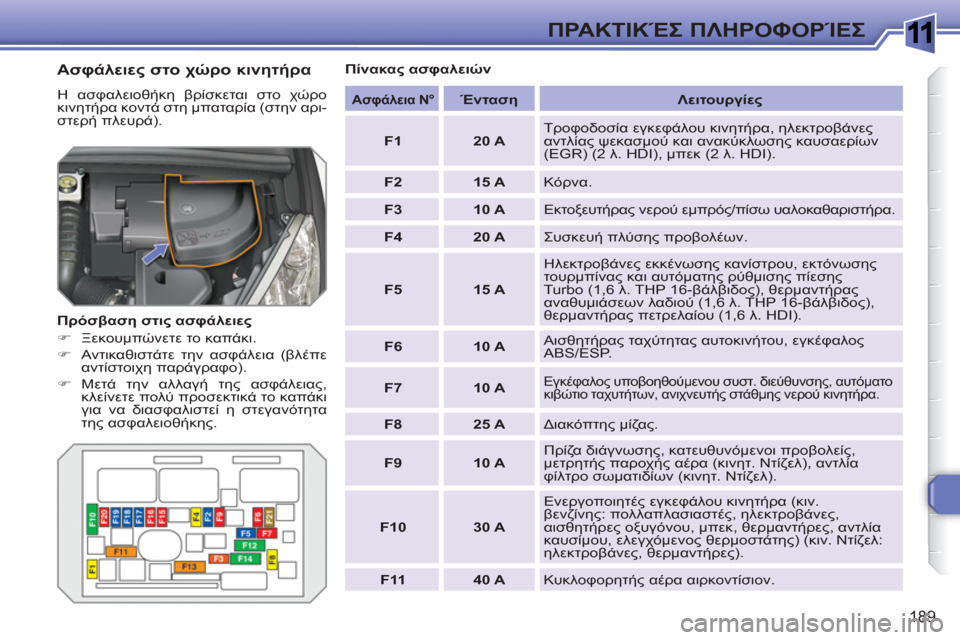

ΠΡΑΚΤΙΚΈΣ ΠΛΗΡΟΦΟΡΊΕΣ


Ασφάλειες στο χώρο κινητήρα

Η ασφαλειοθήκη βρίσκεται στο χώρο
κινητήρα κοντά στη μπαταρία (στην αρι-
στερή πλευρά).

Πρόσβαση στις ασφάλειες


)
Ξεκουμπώνετε το καπάκι.

)
Αντικαθιστάτε την ασφάλεια (βλέπε
αντίστοιχη παράγραφο).

)
Μετά την αλλαγή της ασφάλειας,
κλείνετε πολύ προσεκτικά το καπάκι
για να διασφαλιστεί η στεγανότητα
της ασφαλειοθήκης.

Πίνακας ασφαλειών


Ασφάλεια N°




Ένταση


Λειτουργίες



F1



20 A

Τροφοδοσία εγκεφάλου κινητήρα, ηλεκτροβάνες
αντλίας ψεκασμού και ανακύκλωσης καυσαερίων
(EGR) (2 λ. HDI), μπεκ (2 λ. HDI).


F2



15 A

Κόρνα.


F3



10 A

Εκτοξευτήρας νερού εμπρός/πίσω υαλοκαθαριστήρα.


F4



20 A

Συσκευή πλύσης προβολέων.


F5



15 A

Ηλεκτροβάνες εκκένωσης κανίστρου, εκτόνωσης
τουρμπίνας και αυτόματης ρύθμισης πίεσης
Turbo (1,6 λ. THP 16-βάλβιδος), θερμαντήρας
αναθυμιάσεων
λαδιού (1,6 λ. THP 16-βάλβιδος),
θερμαντήρας πετρελαίου (1,6 λ. HDI).


F6



10 A

Αισθητήρας ταχύτητας αυτοκινήτου, εγκέφαλος
ABS/ESP.


F7



10 A



Εγκέφαλος υποβοηθούμενου συστ. διεύθυνσης, αυτόματο
κιβώτιο ταχυτήτων, ανιχνευτής στάθμης νερού κινητήρα.



F8



25 A

Διακόπτης μίζας.


F9



10 A

Πρίζα διάγνωσης, κατευθυνόμενοι προβολείς,
μετρητής παροχής αέρα (κινητ. Ντίζελ), αντλία
φίλτρο σωματιδίων (κινητ. Ντίζελ).


F10



30 A

Ενεργοποιητές εγκεφάλου κινητήρα (κιν.
βενζίνης: πολλαπλασιαστές, ηλεκτροβάνες,
αισθητήρες οξυγόνου, μπεκ, θερμαντήρες, αντλία
καυσίμου, ελεγχόμενος θερμοστάτης) (κιν. Ντίζελ:
ηλεκτροβάνες, θερμαντήρες).


F11



40 A

Κυκλοφορητής αέρα αιρκοντίσιον.

1

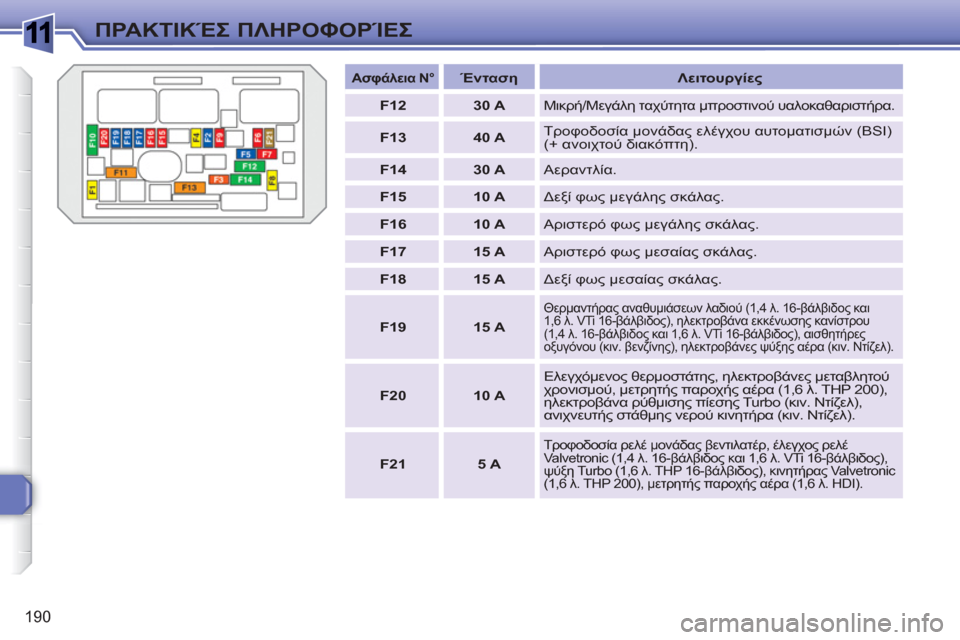

190
ΠΡΑΚΤΙΚΈΣ ΠΛΗΡΟΦΟΡΊΕΣ



Ασφάλεια N°




Ένταση


Λειτουργίες



F12



30 A



Μικρή/Μεγάλη ταχύτητα μπροστινού υαλοκαθαριστήρα.



F13



40 A

Τροφοδοσία μονάδας ελέγχου αυτοματισμών (BSI)
(+ ανοιχτού διακόπτη).


F14



30 A

Αεραντλία.


F15



10 A

Δεξί φως μεγάλης σκάλας.


F16



10 A

Αριστερό φως μεγάλης σκάλας.


F17



15 A

Αριστερό φως μεσαίας σκάλας.


F18



15 A

Δεξί φως μεσαίας σκάλας.


F19



15 A



Θερμαντήρας αναθυμιάσεων λαδιού (1,4 λ. 16-βάλβιδος και
1,6 λ. VTi 16-βάλβιδος), ηλεκτροβάνα εκκένωσης κανίστρου
(1,4 λ. 16-βάλβιδος και 1,6 λ. VTi 16-βάλβιδος), αισθητήρες
οξυγόνου (κιν. βενζίνης), ηλεκτροβάνες ψύξης αέρα (κιν. Ντίζελ).



F20



10 A

Ελεγχόμενος θερμοστάτης, ηλεκτροβάνες μεταβλητού
χρονισμού, μετρητής παροχής αέρα (1,6 λ. THP 200),
ηλεκτροβάνα ρύθμισης πίεσης Turbo (κιν. Ντίζελ),
ανιχνευτής στάθμης νερού κινητήρα (κιν. Ντίζελ).


F21



5 A



Τροφοδοσία ρελέ μονάδας βεντιλατέρ, έλεγχος ρελέ
Valvetronic (1,4 λ. 16-βάλβιδος και 1,6 λ. VTi 16-βάλβιδος),
ψύξη Turbo (1,6 λ. THP 16-βάλβιδος), κινητήρας Valvetronic
(1,6 λ. THP 200), μετρητής παροχής αέρα (1,6 λ. HDI).
