2010.5 Peugeot 308 SW BL Εγχειρίδιο χρήσης (in Greek)

111

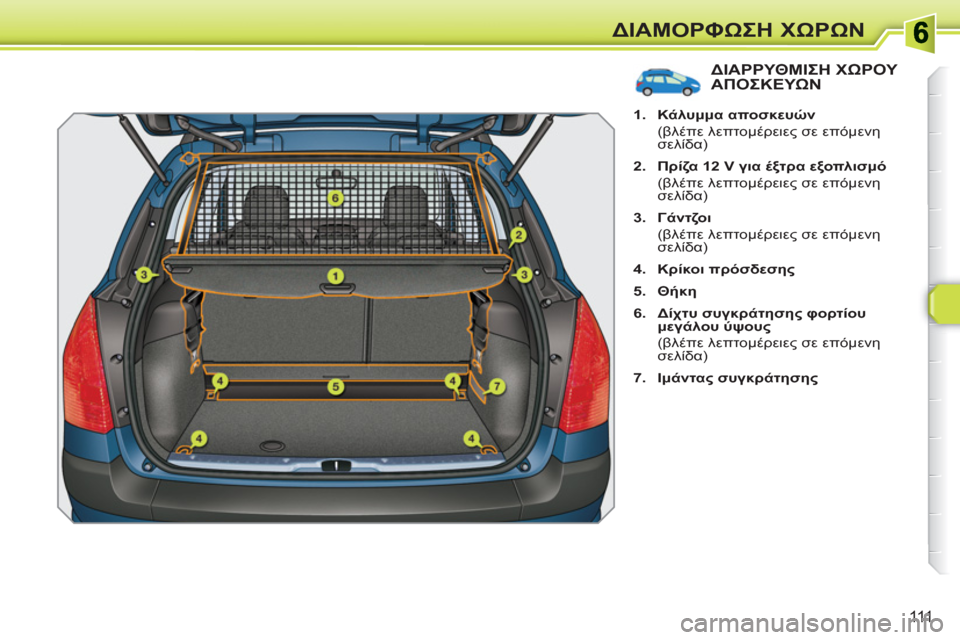

ΔΙΑΜΟΡΦΩΣΗ ΧΩΡΩΝ
ΔΙΑΡΡΥΘΜΙΣΗ ΧΩΡΟΥ ΑΠΟΣΚΕΥΩΝ



1.
Κάλυμμα αποσκευών


(βλέπε λεπτομέρειες σε επόμενη
σελίδα)

2.
Πρίζα 12 V για έξτρα εξοπλισμό


(βλέπε λεπτομέρειες σε επόμενη
σελίδα)

3.
Γάντζοι


(βλέπε λεπτομέρειες σε επόμενη
σελίδα)

4.
Κρίκοι πρόσδεσης


5.
Θήκη


6.
Δίχτυ συγκράτησης φορτίου
μεγάλου ύψους


(βλέπε λεπτομέρειες σε επόμενη
σελίδα)

7.
Ιμάντας συγκράτησης

i
11 2

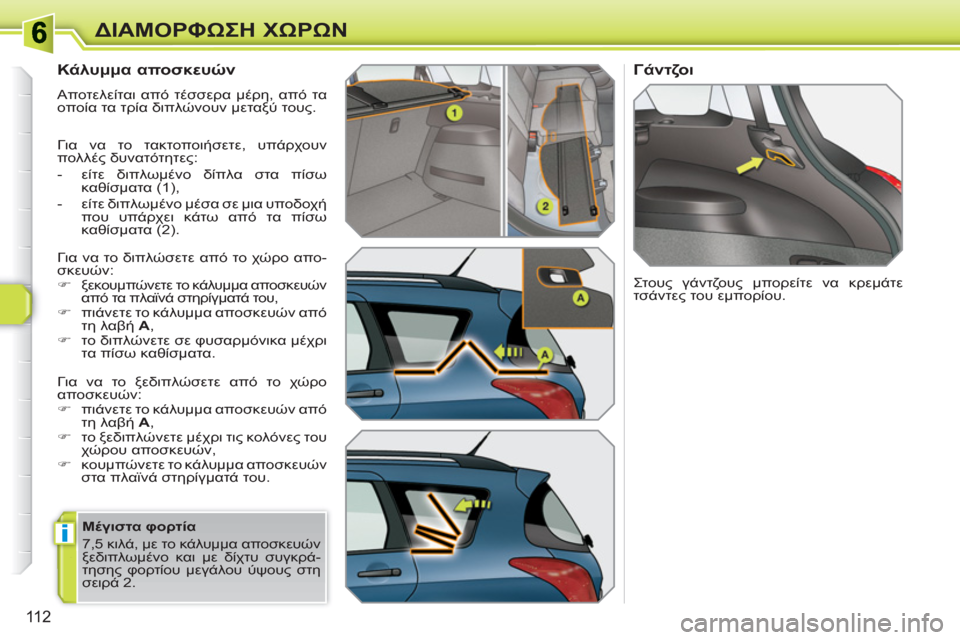

ΔΙΑΜΟΡΦΩΣΗ ΧΩΡΩΝ


Κάλυμμα αποσκευών

Αποτελείται από τέσσερα μέρη, από τα
οποία τα τρία διπλώνουν μεταξύ τους.
Για να το τακτοποιήσετε, υπάρχουν
πολλές δυνατότητες:


- είτε διπλωμένο δίπλα στα πίσω
καθίσματα (1),

- είτε διπλωμένο μέσα σε μια υποδοχή
που υπάρχει κάτω από τα πίσω
καθίσματα (2).
Για να το διπλώσετε από το χώρο απο-
σκευών:


)
ξεκουμπώνετε το κάλυμμα αποσκευών
από τα πλαϊνά στηρίγματά του,


)
πιάνετε το κάλυμμα αποσκευών από
τη λαβή A
,

)
το διπλώνετε σε φυσαρμόνικα μέχρι
τα πίσω καθίσματα.
Για να το ξεδιπλώσετε από το χώρο
αποσκευών:


)
πιάνετε το κάλυμμα αποσκευών από
τη λαβή A
,

)
το ξεδιπλώνετε μέχρι τις κολόνες του
χώρου αποσκευών,

)
κουμπώνετε το κάλυμμα
αποσκευών
στα πλαϊνά στηρίγματά του.







Γάντζοι


Μέγιστα φορτία
7,5 κιλά, με το κάλυμμα αποσκευών
ξεδιπλωμένο και με δίχτυ συγκρά-
τησης φορτίου μεγάλου ύψους στη
σειρά 2. Στους γάντζους μπορείτε να κρεμάτε
τσάντες του εμπορίου.

i
i
113

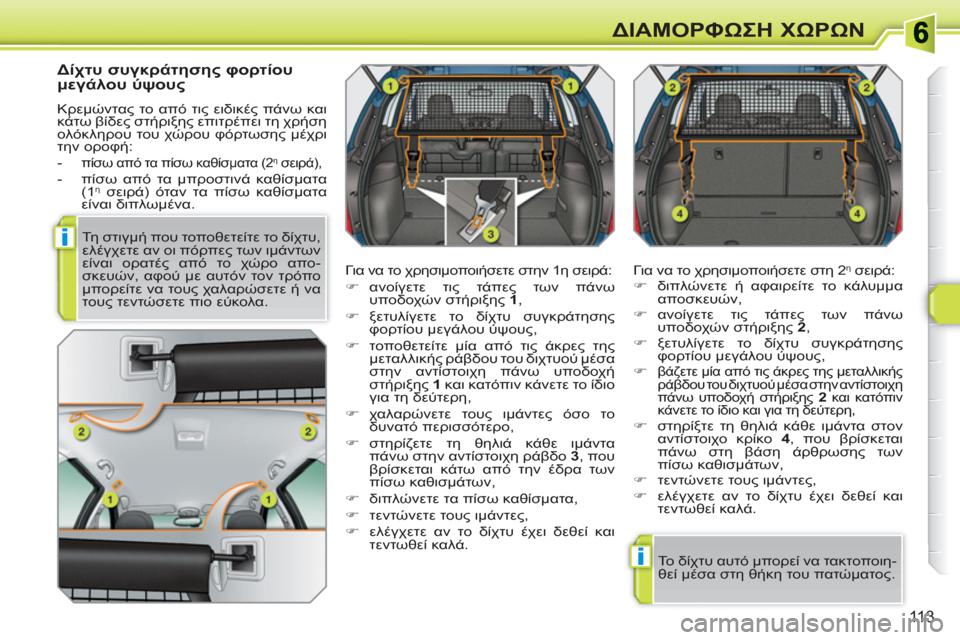

ΔΙΑΜΟΡΦΩΣΗ ΧΩΡΩΝ


Δίχτυ συγκράτησης φορτίου
μεγάλου ύψους

Κρεμώντας το από τις ειδικές πάνω και
κάτω βίδες στήριξης επιτρέπει τη χρήση
ολόκληρου του χώρου φόρτωσης μέχρι
την οροφή:


-
πίσω από τα πίσω καθίσματα (2 η
σειρά),


- πίσω από τα μπροστινά καθίσματα
(1 η σειρά) όταν τα πίσω καθίσματα
είναι διπλωμένα.
Για να το χρησιμοποιήσετε στην 1 η
σειρά:


)
ανοίγετε τις τάπες των πάνω
υποδοχών στήριξης 1
,

)
ξετυλίγετε το δίχτυ συγκράτησης
φορτίου μεγάλου ύψους,

)
τοποθετείτε μία από τις άκρες της
μεταλλικής ράβδου του διχτυού μέσα
στην αντίστοιχη πάνω υποδοχή
στήριξης 1
και κατόπιν κάνετε το ίδιο
για τη δεύτερη,

)
χαλαρώνετε τους ιμάντες όσο το
δυνατό περισσότερο,

)
στηρίζετε τη θηλιά κάθε ιμάντα
πάνω στην αντίστοιχη ράβδο 3
, που
βρίσκεται κάτω από την έδρα των
πίσω καθισμάτων,

)
διπλώνετε τα πίσω καθίσματα,

)
τεντώνετε τους ιμάντες,

)
ελέγχετε αν το δίχτυ έχει δεθεί και
τεντωθεί καλά. Για να το χρησιμοποιήσετε στη 2
η
σειρά:


)
διπλώνετε ή αφαιρείτε το κάλυμμα
αποσκευών,

)
ανοίγετε τις τάπες των πάνω
υποδοχών στήριξης 2
,

)
ξετυλίγετε το δίχτυ συγκράτησης
φορτίου μεγάλου ύψους,

)

βάζετε μία από τις άκρες της μεταλλικής
ράβδου του διχτυού μέσα στην αντίστοιχη
πάνω υποδοχή στήριξης 2
και κατόπιν
κάνετε το ίδιο και για τη δεύτερη,


)
στηρίξτε τη θηλιά κάθε ιμάντα στον
αντίστοιχο κρίκο 4
, που βρίσκεται
πάνω στη βάση άρθρωσης των
πίσω καθισμάτων,

)
τεντώνετε τους ιμάντες,

)
ελέγχετε αν το δίχτυ έχει δεθεί και
τεντωθεί καλά. Τη στιγμή που τοποθετείτε το δίχτυ,
ελέγχετε αν οι πόρπες των ιμάντων
είναι ορατές από το
χώρο απο-
σκευών, αφού με αυτόν τον τρόπο
μπορείτε να τους χαλαρώσετε ή να
τους τεντώσετε πιο εύκολα.
Το δίχτυ αυτό μπορεί να τακτοποιη-
θεί μέσα στη θήκη του πατώματος.

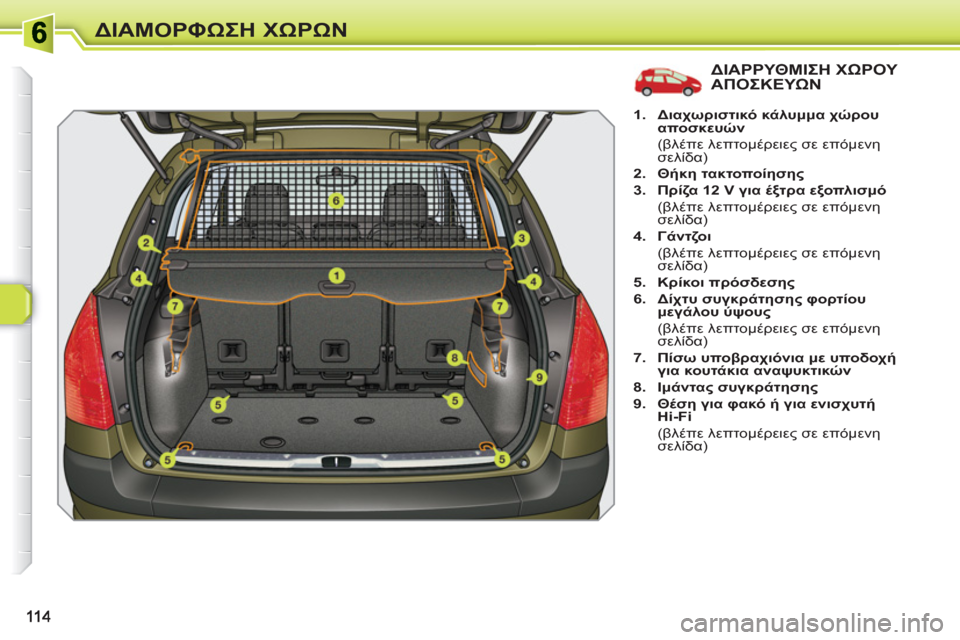

ΔΙΑΜΟΡΦΩΣΗ ΧΩΡΩΝ
ΔΙΑΡΡΥΘΜΙΣΗ ΧΩΡΟΥ ΑΠΟΣΚΕΥΩΝ



1.
Διαχωριστικό κάλυμμα χώρου
αποσκευών


(βλέπε λεπτομέρειες σε επόμενη
σελίδα)

2.
Θήκη

τακτοποίησης


3.
Πρίζα 12 V για έξτρα εξοπλισμό


(βλέπε λεπτομέρειες σε επόμενη
σελίδα)

4.
Γάντζοι


(βλέπε λεπτομέρειες σε επόμενη
σελίδα)

5.
Κρίκοι πρόσδεσης


6.
Δίχτυ συγκράτησης φορτίου
μεγάλου ύψους


(βλέπε λεπτομέρειες σε επόμενη
σελίδα)

7.
Πίσω
υποβραχιόνια με υποδοχή
για κουτάκια αναψυκτικών


8.
Ιμάντας συγκράτησης


9.
Θέση για φακό ή για ενισχυτή
Hi-Fi


(βλέπε λεπτομέρειες σε επόμενη
σελίδα)

i
115

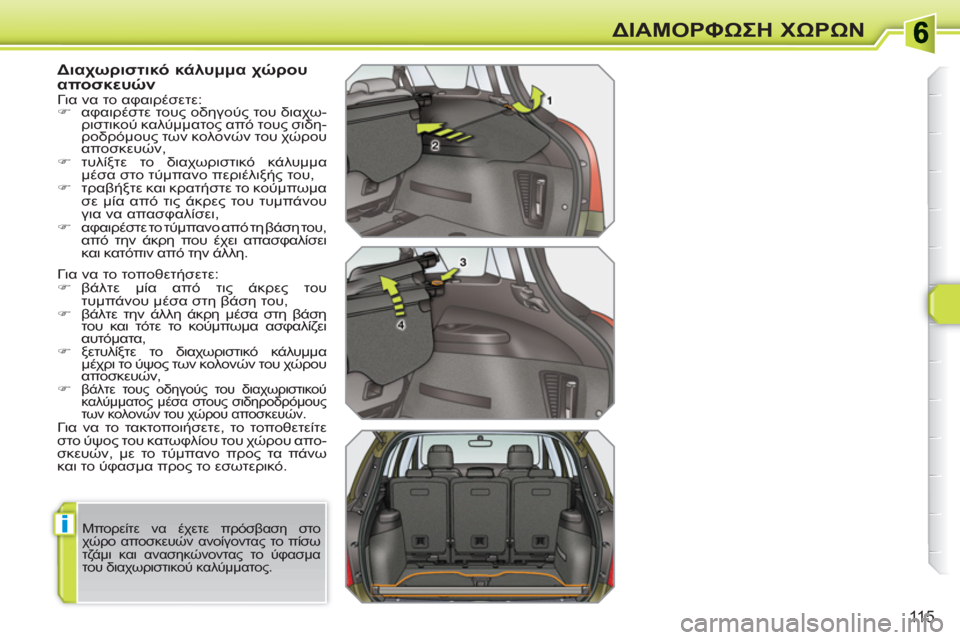

ΔΙΑΜΟΡΦΩΣΗ ΧΩΡΩΝ










Διαχωριστικό κάλυμμα χώρου
αποσκευών

Για να το τοποθετήσετε:


)
βάλτε μία από τις άκρες του
τυμπάνου μέσα στη βάση του,

)
βάλτε την άλλη άκρη μέσα στη βάση
του και τότε το κούμπωμα ασφαλίζει
αυτόματα,

)
ξετυλίξτε το διαχωριστικό κάλυμμα
μέχρι το ύψος των κολονών του χώρου
αποσκευών,

)

βάλτε τους οδηγούς του διαχωριστικού
καλύμματος μέσα στους σιδηροδρόμους
των κολονών του χώρου αποσκευών.

Για να το τακτοποιήσετε, το τοποθετείτε
στο ύψος του κατωφλίου του χώρου απο-
σκευών, με το τύμπανο προς τα πάνω
και το ύφασμα προς το εσωτερικό. Για να το αφαιρέσετε:


)
αφαιρέστε τους οδηγούς του διαχω-
ριστικού καλύμματος από τους σιδη-
ροδρόμους των κολονών του χώρου
αποσκευών,

)
τυλίξτε
το διαχωριστικό κάλυμμα
μέσα στο τύμπανο περιέλιξής του,

)
τραβήξτε και κρατήστε το κούμπωμα
σε μία από τις άκρες του τυμπάνου
για να απασφαλίσει,

)
αφαιρέστε το τύμπανο από τη βάση του,
από την άκρη που έχει απασφαλίσει
και κατόπιν από την άλλη.

Μπορείτε να έχετε πρόσβαση στο
χώρο αποσκευών ανοίγοντας το πίσω
τζάμι και ανασηκώνοντας το ύφασμα
του διαχωριστικού καλύμματος.

i
116

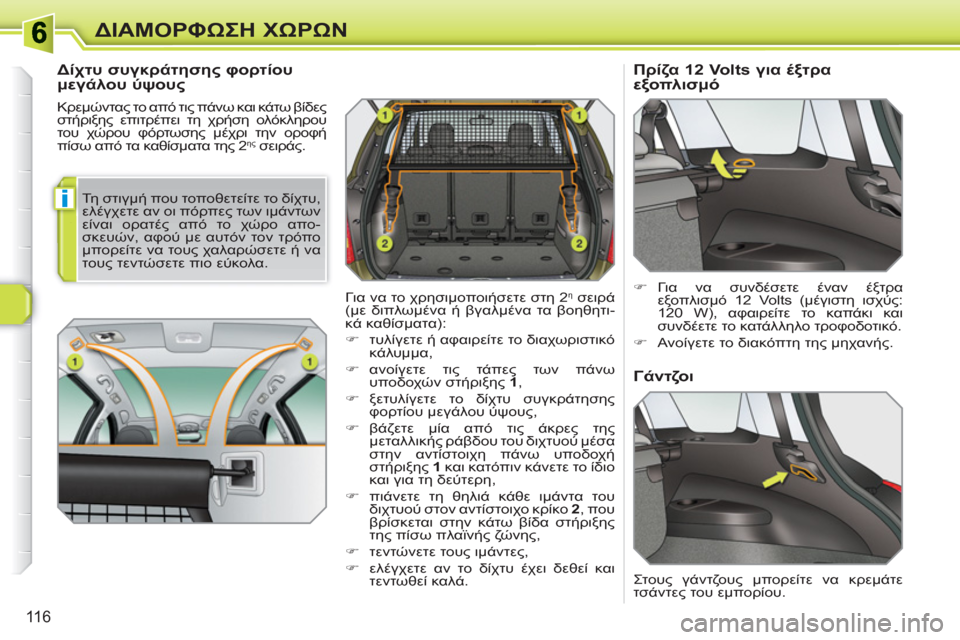

ΔΙΑΜΟΡΦΩΣΗ ΧΩΡΩΝ


Δίχτυ συγκράτησης φορτίου
μεγάλου ύψους

Κρεμώντας το από τις πάνω και κάτω βίδες
στήριξης επιτρέπει τη χρήση ολόκληρου
του χώρου φόρτωσης μέχρι την οροφή
πίσω από τα καθίσματα της 2
ης σειράς.







Πρίζα 12 Volts για έξτρα
εξοπλισμό



)
Για να συνδέσετε έναν έξτρα
εξοπλισμό 12 Volts (μέγιστη ισχύς:
120 W), αφαιρείτε το καπάκι και
συνδέετε το κατάλληλο τροφοδοτικό.

)
Ανοίγετε το διακόπτη της μηχανής.
Για να το χρησιμοποιήσετε στη 2 η
σειρά
(με διπλωμένα ή βγαλμένα τα βοηθητι-
κά καθίσματα):


)
τυλίγετε ή αφαιρείτε το διαχωριστικό
κάλυμμα,

)
ανοίγετε τις τάπες των πάνω
υποδοχών στήριξης 1
,

)
ξετυλίγετε το δίχτυ συγκράτησης
φορτίου μεγάλου ύψους,

)
βάζετε μία από τις άκρες της
μεταλλικής ράβδου του διχτυού μέσα
στην αντίστοιχη πάνω
υποδοχή
στήριξης 1
και κατόπιν κάνετε το ίδιο
και για τη δεύτερη,

)
πιάνετε τη θηλιά κάθε ιμάντα του
διχτυού στον αντίστοιχο κρίκο 2
, που
βρίσκεται στην κάτω βίδα στήριξης
της πίσω πλαϊνής ζώνης,

)
τεντώνετε τους ιμάντες,

)
ελέγχετε αν το δίχτυ έχει δεθεί και
τεντωθεί καλά.








Γάντζοι

Τη στιγμή που τοποθετείτε το δίχτυ,
ελέγχετε αν οι πόρπες των ιμάντων
είναι ορατές από το χώρο απο-
σκευών, αφού με αυτόν τον τρόπο
μπορείτε να τους χαλαρώσετε ή να
τους τεντώσετε πιο εύκολα.
Στους γάντζους μπορείτε να κρεμάτε
τσάντες του εμπορίου.

!i
11 7

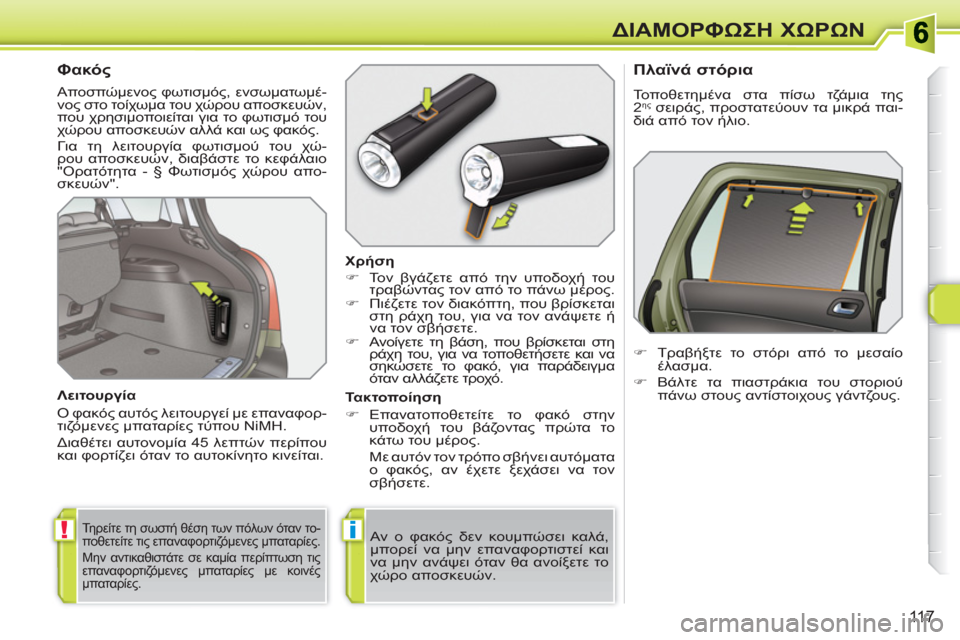

ΔΙΑΜΟΡΦΩΣΗ ΧΩΡΩΝ










Φακός

Αποσπώμενος φωτισμός, ενσωματωμέ-
νος στο τοίχωμα του χώρου αποσκευών,
που χρησιμοποιείται για το φωτισμό του
χώρου αποσκευών αλλά και ως φακός.
Για τη λειτουργία φωτισμού του χώ-
ρου αποσκευών, διαβάστε το κεφάλαιο
"Ορατότητα - § Φωτισμός χώρου απο-
σκευών".

Λειτουργία
Ο φακός αυτός λειτουργεί με επαναφορ-
τιζόμενες μπαταρίες τύπου NiMH.
Διαθέτει
αυτονομία 45 λεπτών περίπου
και φορτίζει όταν το αυτοκίνητο κινείται.
Χρήση


)
Το ν βγάζετε από την υποδοχή του
τραβώντας τον από το πάνω μέρος.

)
Πιέζετε τον διακόπτη, που βρίσκεται
στη ράχη του, για να τον ανάψετε ή
να τον σβήσετε.

)
Ανοίγετε τη βάση, που βρίσκεται στη
ράχη του
, για να τοποθετήσετε και να
σηκώσετε το φακό, για παράδειγμα
όταν αλλάζετε τροχό.


Τακτοποίηση


)
Επανατοποθετείτε το φακό στην
υποδοχή του βάζοντας πρώτα το
κάτω του μέρος.
Με αυτόν τον τρόπο σβήνει αυτόματα
ο φακός, αν έχετε ξεχάσει να τον
σβήσετε.


Πλαϊνά στόρια

Τοποθετημένα στα πίσω τζάμια της
2ης σειράς, προστατεύουν τα μικρά παι-
διά από τον ήλιο.


)
Τραβήξτε το στόρι από το μεσαίο
έλασμα.

)
Βάλτε τα πιαστράκια του στοριού
πάνω στους αντίστοιχους γάντζους.


Τηρείτε τη σωστή θέση των πόλων όταν το-
ποθετείτε τις επαναφορτιζόμενες μπαταρίες.
Μην αντικαθιστάτε σε καμία περίπτωση τις
επαναφορτιζόμενες μπαταρίες με κοινές
μπαταρίες.
Αν ο φακός δεν κουμπώσει καλά,
μπορεί να μην επαναφορτιστεί και
να μην ανάψει όταν θα ανοίξετε το
χώρο αποσκευών.

i
118

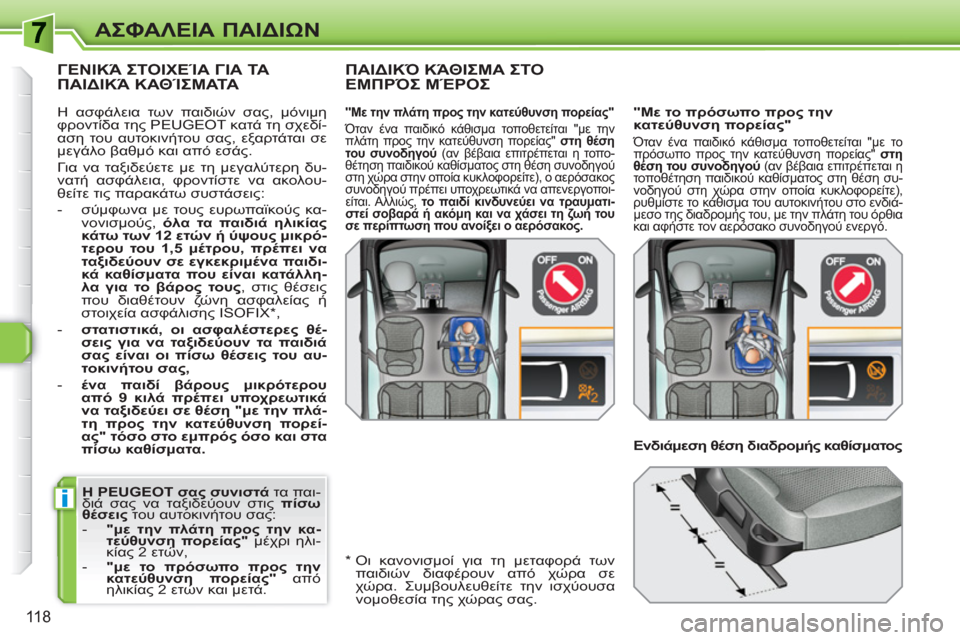

ΑΣΦΑΛΕΙΑ ΠΑΙΔΙΩΝ


Η PEUGEOT σας συνιστά
τα παι-
διά σας να ταξιδεύουν στις πίσω
θέσεις
του αυτοκινήτου σας:


- "με την πλάτη προς την κα-
τεύθυνση πορείας"
μέχρι ηλι-
κίας 2 ετών,

- "με το πρόσωπο προς την
κατεύθυνση πορείας"
από
ηλικίας 2 ετών και μετά.
ΓΕΝΙΚΆ ΣΤΟΙΧΕΊΑ ΓΙΑ ΤΑ ΠΑΙΔΙΚΆ ΚΑΘΊΣΜΑΤΑΠΑΙΔΙΚΌ ΚΆΘΙΣΜΑ ΣΤΟ ΕΜΠΡΌΣ ΜΈΡΟΣ



"Με το πρόσωπο προς την
κατεύθυνση πορείας"

Όταν ένα παιδικό κάθισμα τοποθετείται "με το
πρόσωπο προς την κατεύθυνση πορείας" στη
θέση του συνοδηγού
(αν βέβαια επιτρέπεται η
τοποθέτηση παιδικού καθίσματος στη θέση συ-
νοδηγού στη χώρα στην οποία κυκλοφορείτε),
ρυθμίστε το κάθισμα του αυτοκινήτου στο ενδιά-
μεσο της διαδρομής του, με την πλάτη του όρθια
και αφήστε τον
αερόσακο συνοδηγού ενεργό.


"Με την πλάτη προς την κατεύθυνση πορείας"

Όταν ένα παιδικό κάθισμα τοποθετείται "με την
πλάτη προς την κατεύθυνση πορείας" στη θέση
του συνοδηγού
(αν βέβαια επιτρέπεται η τοπο-
θέτηση παιδικού καθίσματος στη θέση συνοδηγού
στη χώρα στην οποία κυκλοφορείτε), ο αερόσακος
συνοδηγού πρέπει υποχρεωτικά να απενεργοποι-
είται. Αλλιώς, το παιδί κινδυνεύει να τραυματι-
στεί σοβαρά ή ακόμη και
να χάσει τη ζω ή του
σε περίπτωση που ανοίξει ο αερόσακος.



*
Οι κανονισμοί για τη μεταφορά των
παιδιών διαφέρουν από χώρα σε
χώρα. Συμβουλευθείτε την ισχύουσα
νομοθεσία της χώρας σας. Η ασφάλεια των παιδιών σας, μόνιμη
φροντίδα της PEUGEOT κατά τη σχεδί-
αση του αυτοκινήτου σας, εξαρτάται σε
μεγάλο βαθμό και από εσάς.
Για να ταξιδεύετε με τη μεγαλύτερη δυ-
νατή ασφάλεια, φροντίστε να ακολου-
θείτε τις παρακάτω συστάσεις:


- σύμφωνα με τους ευρωπαϊκούς κα-
νονισμούς, όλα τα παιδιά ηλικίας
κάτω των 12 ετών ή ύψους μικρό-
τερου του 1,5 μέτρου, πρέπει να
ταξιδεύουν σε εγκεκριμένα παιδι-
κά

καθίσματα που είναι κατάλλη-
λα για το βάρος τους
, στις θέσεις
που διαθέτουν ζώνη
ασφαλείας ή
στοιχεία ασφάλισης ISOFIX * ,

- στατιστικά, οι ασφαλέστερες θέ-
σεις για να ταξιδεύουν τα παιδιά
σας είναι οι πίσω θέσεις του αυ-
τοκινήτου σας,


- ένα παιδί βάρους μικρότερου
από 9 κιλά πρέπει υποχρεωτικά
να ταξιδεύει σε θέση "με την πλά-
τη προς την κατεύθυνση πορεί-
ας" τόσο στο
εμπρός όσο και στα
πίσω καθίσματα.



Ενδιάμεση θέση διαδρομής καθίσματος
