2010.5 Peugeot 308 CC Betriebsanleitung (in German)

218
01
1
55
1010
22
334466
1313
1111
99
14141515
778812121616

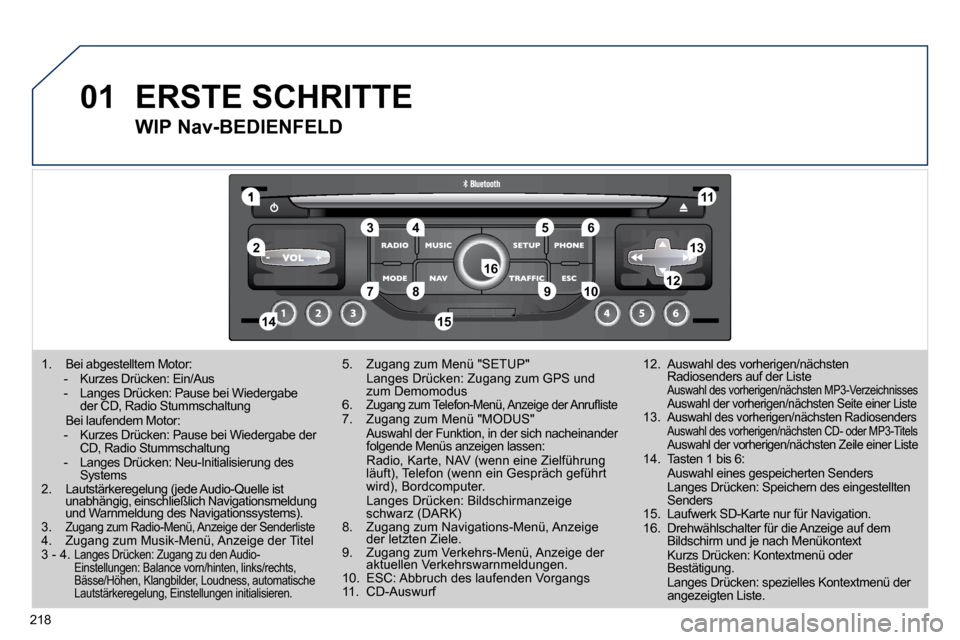

1. Bei abgestelltem Motor: - Kurzes Drücken: Ein/Aus - Langes Drücken: Pause bei Wiedergabe der CD, Radio Stummschaltung Bei laufendem Motor: - Kurzes Drücken: Pause bei Wiedergabe der CD, Radio Stummschaltung - Langes Drücken: Neu-Initialisierung des Systems 2. Lautstärkeregelung (jede Audio-Quelle ist unabhängig, einschließlich Navigationsmeldung 2. Lautstärkeregelung (jede Audio-Quelle ist
und Warnmeldung des Navigationssystems). unabhängig, einschließlich Navigationsmeldung
3. Zugang zum Radio-Menü, Anzeige der Senderliste 4. Zugang zum Musik-Menü, Anzeige der Titel
5. Zugang zum Menü "SETUP" Langes Drücken: Zugang zum GPS und zum Demomodus 6. Zugang zum Telefon-Menü, Anzeige der Anrufl iste 7. Zugang zum Menü "MODUS" Auswahl der Funktion, in der sich nacheinander folgende Menüs anzeigen lassen: Radio, Karte, NAV (wenn eine Zielführung läuft), Telefon (wenn ein Gespräch geführt wird), Bordcomputer. Langes Drücken: Bildschirmanzeige schwarz (DARK) 8. Zugang zum Navigations-Menü, Anzeige der letzten Ziele. 9. Zugang zum Verkehrs-Menü, Anzeige der aktuellen Verkehrswarnmeldungen. 10. ESC: Abbruch des laufenden Vorgangs 11. CD-Auswurf
12. Auswahl des vorherigen/nächsten Radiosenders auf der Liste Auswahl des vorherigen/nächsten MP3-Verzeichnisses Auswahl der vorherigen/nächsten Seite einer Liste 13. Auswahl des vorherigen/nächsten Radiosenders Auswahl des vorherigen/nächsten CD- oder MP3-Titels Auswahl der vorherigen/nächsten Zeile einer Liste 14. Tasten 1 bis 6: Auswahl eines gespeicherten Senders Langes Drücken: Speichern des eingestellten Senders 15. Laufwerk SD-Karte nur für Navigation. 16. Drehwählschalter für die Anzeige auf dem Bildschirm und je nach Menükontext Kurzs Drücken: Kontextmenü oder Bestätigung. Langes Drücken: spezielles Kontextmenü der angezeigten Liste.
ERSTE SCHRITTE
WIP Nav-BEDIENFELD
3 - 4. Langes Drücken: Zugang zu den Audio-Einstellungen: Balance vorn/hinten, links/rechts, Bässe/Höhen, Klangbilder, Loudness, automatische Lautstärkeregelung, Einstellungen initialisieren.

219

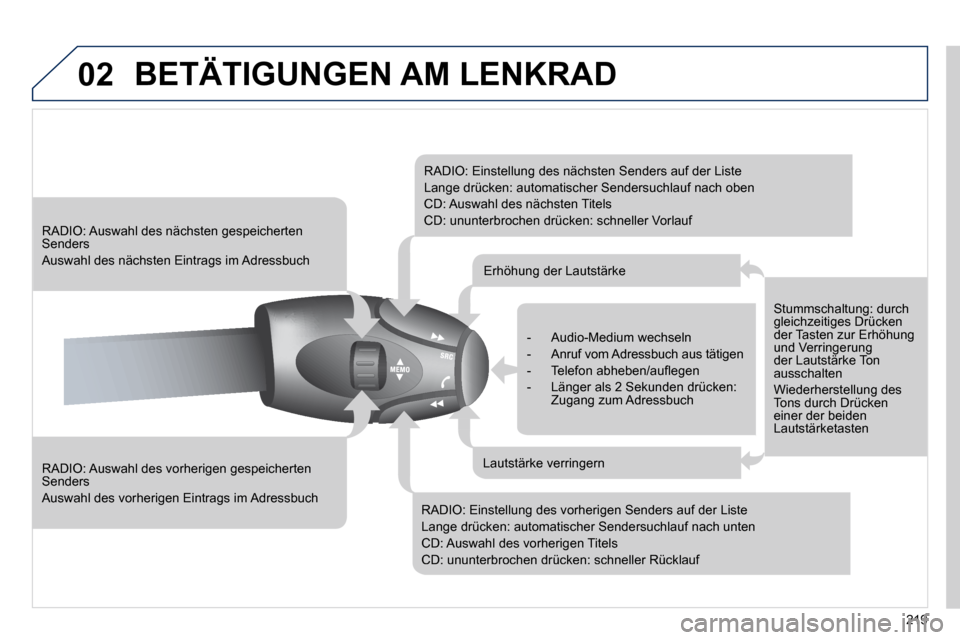

02 BETÄTIGUNGEN AM LENKRAD
RADIO: Auswahl des vorherigen gespeicherten Senders
Auswahl des vorherigen Eintrags im Adressbuch
RADIO: Auswahl des nächsten gespeicherten Senders
Auswahl des nächsten Eintrags im Adressbuch
RADIO: Einstellung des nächsten Senders auf der Liste
Lange drücken: automatischer Sendersuchlauf nach oben
CD: Auswahl des nächsten Titels
CD: ununterbrochen drücken: schneller Vorlauf
RADIO: Einstellung des vorherigen Senders auf der Liste
Lange drücken: automatischer Sendersuchlauf nach unten
CD: Auswahl des vorherigen Titels
CD: ununterbrochen drücken: schneller Rücklauf
- Audio-Medium wechseln
- Anruf vom Adressbuch aus tätigen
- Telefon abheben/aufl egen
- Länger als 2 Sekunden drücken: Zugang zum Adressbuch
Erhöhung der Lautstärke
Lautstärke verringern
Stummschaltung: durch gleichzeitiges Drücken der Tasten zur Erhöhung und Verringerung der Lautstärke Ton ausschalten
Wiederherstellung des Tons durch Drücken einer der beiden Lautstärketasten

220
03 ALLGEMEINE FUNKTIONEN
Zur Pfl ege des Bildschirms empfi ehlt sich ein weiches, nicht scheuerndes Tuch (Brillentuch) ohne Putzmittelzusatz.
KARTE IN VOLLBILDSCHIRMANZEIGE
NAVIGATION
(Bei laufender Zielführung)
SETUP:
Sprache * , Datum und Uhrzeit * , Display Fahrzeugparameter * , Einheiten und Systemparameter, "Demo-Modus"
* Je nach Modell verfügbar.
RADIO /ABSPIELGERÄTE RADIO /RADIO /FÜR MUSIK - SPEICHERMEDIEN
TELEFON
(Bei laufendem Gespräch)
Eine Gesamtübersicht über die Menüs im Einzelnen fi nden Sie im Abschnitt "Bildschirmstrukturen".
TRAFFIC :
Verkehrsinformationen und -meldungen
Durch mehrfaches Drücken der Taste MODE erhalten Sie Zugang zu folgenden Menüs:

221
03 ALLGEMEINE FUNKTIONEN
Durch Drücken des Einstellrads OK erhalten Sie je nach Bildschirmanzeige Zugang zu den Kurzmenüs.
ANZEIGE JE NACH KONTEXT
NAVIGATION (BEI LAUFENDER ZIELFÜHRUNG):
Abbrechen
Ansage wdh.
Strecke sperren
Routen-Info
Ziel zeigen
Trip-Info
Routentyp
Meiden
Satelliten-Info
Zoom/Scroll
Ansage
Routen-Optionen
1
2
3
3
2
1
1
1
3
1
1
2
TELEFON:
Aufl egen
Halten
Wählen
DTMF-Töne
Privat
Mikrofon aus
1
1
1
1
1
1
LAUFWERKE FÜR MUSIK-SPEICHERMEDIEN:
Verkehrsfunk
Play-Optionen
Normale Reihenfolge
Titelmix
Ordner wiederholen
Musik wählen
Anspielen
1
1
2
2
2
2
1

222
03 ALLGEMEINE FUNKTIONEN
ANZEIGE JE NACH KONTEXT
1
1
1
1
1
1
RADIO:
Im FM-Betrieb
Verkehrsfunk
RDS
Radiotext
Regionalprog.
Im AM-Betrieb
AM
Verkehrsfunk
AM Liste aktualisieren
FM
1
2
1
2
2
2
2
2
2
2
VOLLBILDKARTE:
Zielführung fortsetzen/Zielführung abbrechen
Ziel setzen
In Umgebung
Positions-Info
Einstellungen
Zoom/Scroll

223
04
1
2
3
5
6
4
NAVIGATION - ZIELFÜHRUNG
ZIELAUSWAHL
Drücken Sie erneut die Taste NAV oder wählen Sie die Funktion "Navigations-Menü" und drücken Sie zur Bestätigung den Drehknopf.
Wählen Sie die Funktion "Zieleingabe" und drücken Sie zur Bestätigung den Drehknopf.
Drücken Sie die Taste NAV.
Geben Sie die Buchstaben des Ortes nacheinander ein und bestätigen Sie jede Eingabe durch Drücken des Drehknopfes.
Drehen Sie nach der Auswahl des Landes den Drehknopf und wählen Sie die Funktion Ort. Drücken Sie zur Bestätigung den Drehknopf.
Legen Sie die Navigations-SD-Karte in das Laufwerk an der Frontseite ein und lassen Sie sie im Laufwerk, solange Sie die Navigationsfunktionen benutzen.
Die Daten auf der Navigations-SD-Karte dürfen nicht geändert werden.
Die aktualisierten Versionen des Kartenwerks sind im PEUGEOT-Händlernetz erhältlich.
Eine (durch die Eingabe der ersten Buchstaben) vorgegebene Liste der Orte in dem betreffenden Land ist über die Taste LIST auf der Bildschirmtastatur abrufbar.
Wählen Sie die Funktion "Adresseingabe" und drücken Sie zur Bestätigung den Drehknopf.
Die Liste mit den 20 letzten Zielen erscheint unter der Funktion "Navigations-Menü".
Navigations-Menü
Zieleingabe
Adresseingabe

224
04
7
8
9
Um ein Ziel zu löschen, wählen Sie ausgehend von den Schritten 1 bis 3 die Funktion "Aus letzten Zielen wählen".
Durch langes Drücken eines der Ziele wird eine Liste mit Befeh len eingeblendet, aus der Sie die Funktion auswählen können.
Eintrag löschen
Liste löschen
Wiederholen Sie die Schritte 5 bis 7 für die Funktionen "Straße" und "Hausnummer" .
Drehen Sie den Drehknopf und wählen Sie OK.
Drücken Sie zur Bestätigung den Drehknopf.
Wählen Sie die Funktion "Im Adressbuch speichern", um die eingegebene Adresse als Eintrag zu speichern. Drücken Sie zur Bestätigung der gewählten Funktion den Drehknopf.
Mit dem WIP Nav können bis zu 500 Adresseinträge gespeichert werden.
Zur schnelleren Eingabe kann nach Auswahl der Funktion "PLZ" die Postleitzahl direkt eingegeben werden.
Benutzen Sie zur Eingabe der Buchstaben und Ziffern die Bildschirmtastatur.
Wählen Sie anschließend " Zielführung starten" und drücken Sie zur Bestätigung den Drehknopf.
Während einer Zielführung wird durch Drücken des Lichtschalters die letzte Anweisung der Zielführung wiederholt.
Karteneinstellungen
Die Karte lässt sich auch mit dem Drehrad vergrößern und verkleinern.
Über das verkürzte Menü VOLLBILDSCHIRMANZEIGE lässt sich die Karte heranzoomen oder die Kartenrichtung wählen.
Drücken Sie auf MODE bis zur Vollbildschirmanzeige. Drücken Sie den Drehknopf und wählen Sie dann "Einstellungen" . Wä hlen Sie im Anschluss "2,5D Karte" oder "2D Karte" und schließlich "Richtung Nord" oder "Fahrtrichtung".
Wählen Sie den Routentyp:
"Schnellste Route" , "Kürzeste Route" oder "Optimierte Route" und drücken Sie zur Bestätigung den Drehknopf.
Die Zieleingabe kann auch aus der Funktion "Aus Adressbuch wählen" oder "Aus letzten Zielen wählen" erfolgen.
Aus letzten Zielen wählenAus Adressbuch wählen
Zielführung starten
NAVIGATION - ZIELFÜHRUNG

225
04
1
2
3
5
4
NAVIGATION - ZIELFÜHRUNG
ADRESSE ZUWEISEN UND ZUM ZIEL
"NACH HAUSE" NAVIGIEREN
Drücken Sie zweimal auf die Taste NAV, um das Navigations-Menü anzeigen zu lassen.
Für eine Zuweisung der Funktion "Nach Hause" ist es erforderlich, dass die Heimadresse im Adressbuch, beispielsweise über "Zieleingabe"/"Adresseingabe" dann "Im Adressbuch speichern" gespeichert ist.
Wählen Sie "Menü "Adressbuch"" und bestätigen Sie Ihre Auswahl. Wählen Sie im Anschluss "Kontakt bearbeiten" und bestätigen Sie dies.
Wählen Sie "Zieleingabe" und bestätigen Sie Ihre Auswahl. Wählen Sie im Anschluss "Aus Adressbuch wählen" und bestätigen Sie dies.
Wählen Sie "den Kontakt der Funktion "Nach Hause" zuweisen" und bestätigen Sie, um Ihre Auswahl zu speichern.
Wählen Sie den Eintrag der Heimadresse und bestätigen Sie Ihre Auswahl. Wählen Sie im Anschluss "Kontakt bearbeiten" und bestätigen Sie dies.
Drücken Sie zum Starten der Zielführung zweimal auf NAV, um das Navigationsmenü Navigations-Menü anzeigen zu lassen. Wählen Sie dann "Zieleingabe" und bestätigen Sie Ihre Auswahl.
Wählen Sie anschließend "Nach Hause" und bestätigen Sie Ihre Auswahl, um die Zielführung zu starten.
Navigations-Menü
Zieleingabe
Adressbuch
Kontakt bearbeiten
"Nach Zuhause" zuweisen
