2010.5 Peugeot 308 CC Betriebsanleitung (in German)

8
i
122
FAHRBETRIEB

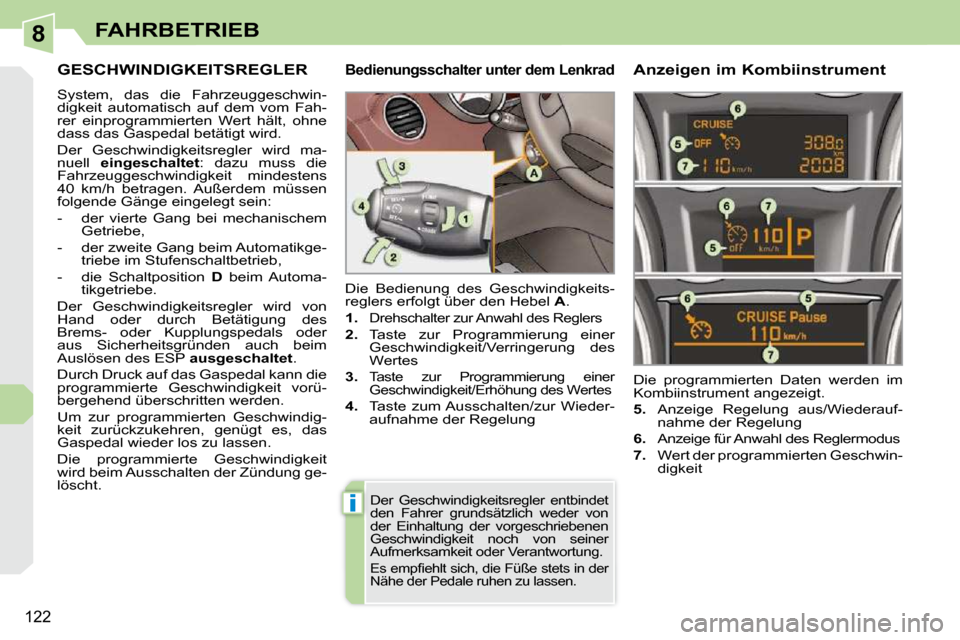

GESCHWINDIGKEITSREGLER
System, das die Fahrzeuggeschwin-
digkeit automatisch auf dem vom Fah-
rer einprogrammierten Wert hält, ohne
dass das Gaspedal betätigt wird.
Der Geschwindigkeitsregler wird ma-
nuell eingeschaltet : dazu muss die
Fahrzeuggeschwindigkeit mindestens
40 km/h betragen. Außerdem müssen
folgende Gänge eingelegt sein:
- der vierte Gang bei mechanischem Getriebe,
- der zweite Gang beim Automatikge- triebe im Stufenschaltbetrieb,
- die Schaltposition D beim Automa-
tikgetriebe.
Der Geschwindigkeitsregler wird von
Hand oder durch Betätigung des
Brems- oder Kupplungspedals oder
aus Sicherheitsgründen auch beim
Auslösen des ESP ausgeschaltet .
Durch Druck auf das Gaspedal kann die
programmierte Geschwindigkeit vorü-
bergehend überschritten werden.
Um zur programmierten Geschwindig-
keit zurückzukehren, genügt es, das
Gaspedal wieder los zu lassen.
Die programmierte Geschwindigkeit
wird beim Ausschalten der Zündung ge-
löscht. Die Bedienung des Geschwindigkeits-
reglers erfolgt über den Hebel
A .

1.
Drehschalter zur Anwahl des Reglers

2. Taste zur Programmierung einer
Geschwindigkeit/Verringerung des
Wertes

3.
Taste zur Programmierung einer
Geschwindigkeit/Erhöhung des Wertes

4. Taste zum Ausschalten/zur Wieder-
aufnahme der Regelung Die programmierten Daten werden im
Kombiinstrument angezeigt.

5. Anzeige Regelung aus/Wiederauf-
nahme der Regelung

6. Anzeige für Anwahl des Reglermodus

7. Wert der programmierten Geschwin-
digkeit
Bedienungsschalter unter dem Lenkrad Anzeigen im Kombiinstrument
Der Geschwindigkeitsregler entbindet
den Fahrer grundsätzlich weder von
der Einhaltung der vorgeschriebenen
Geschwindigkeit noch von seiner
Aufmerksamkeit oder Verantwortung.
Es empfi ehlt sich, die Füße stets in der
Nähe der Pedale ruhen zu lassen.

8
!
123
FAHRBETRIEB
Besondere Vorsicht ist geboten,
wenn der Regler in Betrieb ist und
Sie eine der Tasten zur Änderung
der programmierten Geschwindig-
keit ununterbrochen drücken: die
Geschwindigkeit kann sich in die-
sem Fall sehr schnell ändern.
Benutzen Sie den Geschwindig-
keitsregler nicht auf rutschiger
Fahrbahn oder in dichtem Verkehr.
Bei starkem Gefälle kann der
Geschwindigkeitsregler nicht ver-
hindern, dass die programmierte
Geschwindigkeit überschritten wird.
Um jedes Blockieren des Pedal-
werks zu vermeiden:
- achten Sie darauf, dass der Teppichschoner richtig liegt,
- legen Sie niemals mehrere Teppichschoner übereinander.

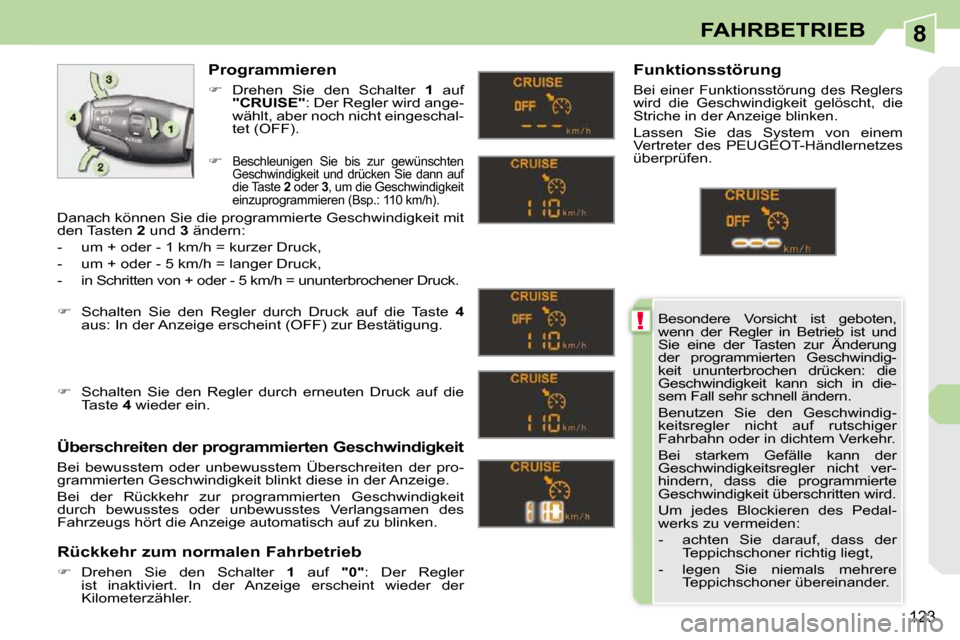

Programmieren

 Drehen Sie den Schalter 1 auf

"CRUISE" : Der Regler wird ange-
wählt, aber noch nicht eingeschal-
tet (OFF).
Überschreiten der programmierten Geschwindigkeit
Bei bewusstem oder unbewusstem Überschreiten der pro-
grammierten Geschwindigkeit blinkt diese in der Anzeige.
Bei der Rückkehr zur programmierten Geschwindigkeit
durch bewusstes oder unbewusstes Verlangsamen des
Fahrzeugs hört die Anzeige automatisch auf zu blinken.
Rückkehr zum normalen Fahrbetrieb

 Drehen Sie den Schalter 1 auf "0" : Der Regler
ist inaktiviert. In der Anzeige erscheint wieder der
Kilometerzähler. Funktionsstörung
Bei einer Funktionsstörung des Reglers
wird die Geschwindigkeit gelöscht, die
Striche in der Anzeige blinken.
Lassen Sie das System von einem Vertreter des PEUGEOT-Händlernetzes überprüfen.

 Beschleunigen Sie bis zur gewünschten Geschwindigkeit und drücken Sie dann auf die Taste 2 oder 3 , um die Geschwindigkeit
einzuprogrammieren (Bsp.: 110 km/h).

 Schalten Sie den Regler durch Druck auf die Taste 4
aus: In der Anzeige erscheint (OFF) zur Bestätigung.

 Schalten Sie den Regler durch erneuten Druck auf die
Taste 4 wieder ein.
Danach können Sie die programmierte Geschwindigkeit mit
den Tasten
2 und 3 ändern:
- um + oder - 1 km/h = kurzer Druck,
- um + oder - 5 km/h = langer Druck,
- in Schritten von + oder - 5 km/h = ununterbroch ener Druck.

8
!
124
FAHRBETRIEB
EINPARKHILFE
Mit Hilfe von Sensoren im Stoßfänger
zeigt Ihnen diese Funktion den Abstand
zu einem Hindernis (Person, Fahrzeug,
Baum, Schranke...) an, das sich im
Erfassungsbereich befi ndet.
Einige Hindernisarten (beispielsweise
Pfl öcke oder Baustellenleitpfosten), die
zunächst erfasst werden, liegen mögli-
cherweise im weiteren Rangierverlauf
in einem toten Winkel und werden des-
halb nicht mehr erfasst. Diese Funktion entbindet den
Fahrer in keinem Fall von sei-
ner Aufmerksamkeitspfl icht und
Verantwortung. Einparkhilfe hinten
Akustische Signale
Der Abstand wird durch ein unterbro-
chenes akustisches Signal symboli-
siert, das in immer schnellerer Folge
ertönt, je mehr sich das Fahrzeug dem
Hindernis nähert.
Durch die Klangwiedergabe über den je-weiligen Lautsprecher (rechts oder links)
kann der Fahrer feststellen, auf welcher
Seite sich das Hindernis befi ndet.
Wenn der Abstand zwischen Fahrzeug
und Hindernis weniger als 30 Zentimeter
beträgt, wird ein Dauerton ausgegeben.
Die Einparkhilfe hinten wird beim Einlegen des Rückwärtsgangs aktiviert. Dies wird
durch ein akustisches Signal angezeigt.
Die Einparkhilfe hinten wird deaktiviert, so-
bald Sie den Rückwärtsgang verlassen.
Das akustische Signal wird durch die
Anzeige von Segmenten auf dem Mul-
tifunktionsbildschirm ergänzt, die sich
dem Fahrzeug immer weiter nähern. In
unmittelbarer Nähe des Hindernisses
erscheint zusätzlich das Symbol "Ge-
fahr" auf dem Bildschirm.
Grafi sche Darstellung

8
ii
125
FAHRBETRIEB

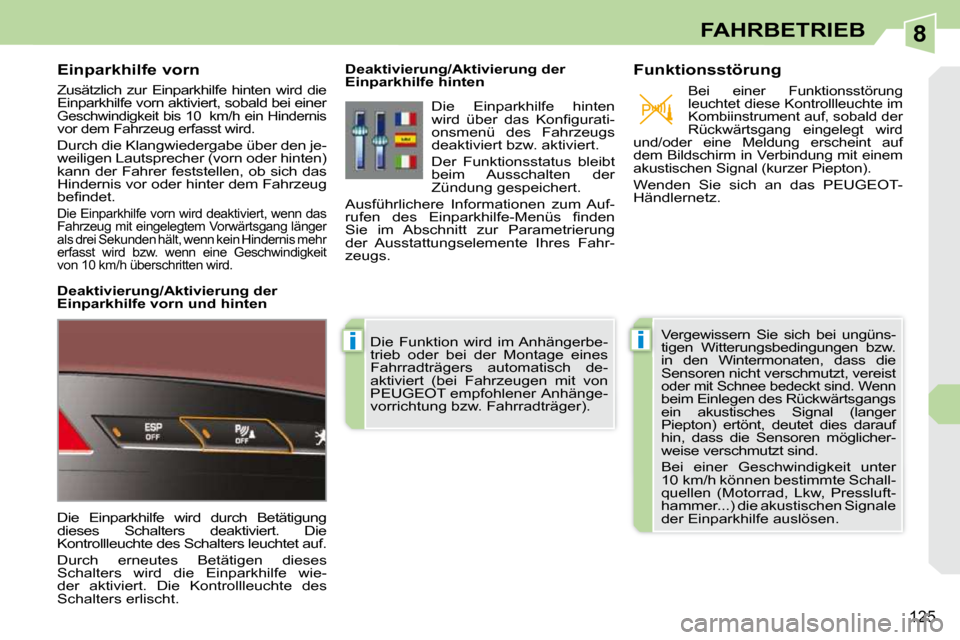

Einparkhilfe vorn
Zusätzlich zur Einparkhilfe hinten wird die
Einparkhilfe vorn aktiviert, sobald bei einer
Geschwindigkeit bis 10 km/h ein Hindernis vor dem Fahrzeug erfasst wird.
Durch die Klangwiedergabe über den je-
weiligen Lautsprecher (vorn oder hinten)
kann der Fahrer feststellen, ob sich das
Hindernis vor oder hinter dem Fahrzeug
befi ndet.
Die Einparkhilfe vorn wird deaktiviert, wenn das
Fahrzeug mit eingelegtem Vorwärtsgang länger
als drei Sekunden hält, wenn kein Hindernis mehr
erfasst wird bzw. wenn eine Geschwindigkeit
von 10 km/h überschritten wird.
Deaktivierung/Aktivierung der
Einparkhilfe vorn und hinten
Die Einparkhilfe wird durch Betätigung
dieses Schalters deaktiviert. Die
Kontrollleuchte des Schalters leuchtet auf.
Durch erneutes Betätigen dieses
Schalters wird die Einparkhilfe wie-
der aktiviert. Die Kontrollleuchte des
Schalters erlischt. Deaktivierung/Aktivierung der
Einparkhilfe hinten
Die Funktion wird im Anhängerbe-
trieb oder bei der Montage eines
Fahrradträgers automatisch de-
aktiviert (bei Fahrzeugen mit von
PEUGEOT empfohlener Anhänge-
vorrichtung bzw. Fahrradträger). Funktionsstörung
Bei einer Funktionsstörung
leuchtet diese Kontrollleuchte im
Kombiinstrument auf, sobald der
Rückwärtsgang eingelegt wird
und/oder eine Meldung erscheint auf
dem Bildschirm in Verbindung mit einem
akustischen Signal (kurzer Piepton).
Wenden Sie sich an das PEUGEOT-
Händlernetz.
Vergewissern Sie sich bei ungüns-
tigen Witterungsbedingungen bzw.
in den Wintermonaten, dass die
Sensoren nicht verschmutzt, vereist
oder mit Schnee bedeckt sind. Wenn beim Einlegen des Rückwärtsgangs
ein akustisches Signal (langer
Piepton) ertönt, deutet dies darauf
hin, dass die Sensoren möglicher-
weise verschmutzt sind.
Bei einer Geschwindigkeit unter
10 km/h können bestimmte Schall-
quellen (Motorrad, Lkw, Pressluft-
hammer...) die akustischen Signale
der Einparkhilfe auslösen.
Die Einparkhilfe hinten
wird über das Konfi gurati-
onsmenü des Fahrzeugs
deaktiviert bzw. aktiviert.
Der Funktionsstatus bleibt
beim Ausschalten der
Zündung gespeichert.
Ausführlichere Informationen zum Auf-
rufen des Einparkhilfe-Menüs fi nden
Sie im Abschnitt zur Parametrierung
der Ausstattungselemente Ihres Fahr-
zeugs.

9
i
!
127
KONTROLLEN

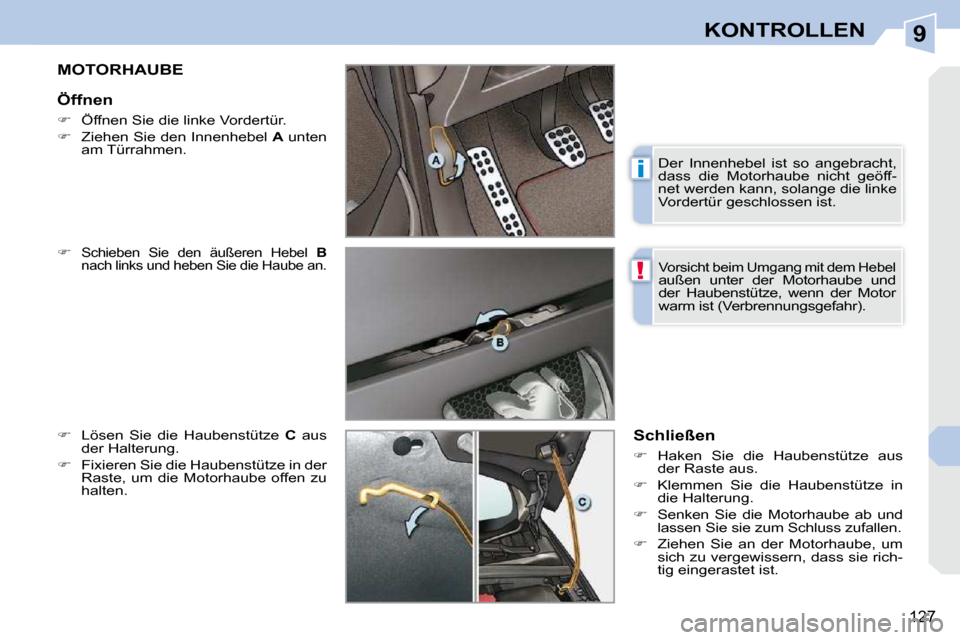

MOTORHAUBE

 Schieben Sie den äußeren Hebel B
nach links und heben Sie die Haube an.

 Lösen Sie die Haubenstütze C aus
der Halterung.

 Fixieren Sie die Haubenstütze in der
Raste, um die Motorhaube offen zu
halten. Schließen

 Haken Sie die Haubenstütze aus
der Raste aus.

 Klemmen Sie die Haubenstütze in
die Halterung.

 Senken Sie die Motorhaube ab und
lassen Sie sie zum Schluss zufallen.

 Ziehen Sie an der Motorhaube, um
sich zu vergewissern, dass sie rich-
tig eingerastet ist.
Öffnen

 Öffnen Sie die linke Vordertür.

 Ziehen Sie den Innenhebel A unten
am Türrahmen.
Der Innenhebel ist so angebracht,
dass die Motorhaube nicht geöff-
net werden kann, solange die linke
Vordertür geschlossen ist.
Vorsicht beim Umgang mit dem Hebel außen unter der Motorhaube und
der Haubenstütze, wenn der Motor
warm ist (Verbrennungsgefahr).

9
i
128
KONTROLLEN

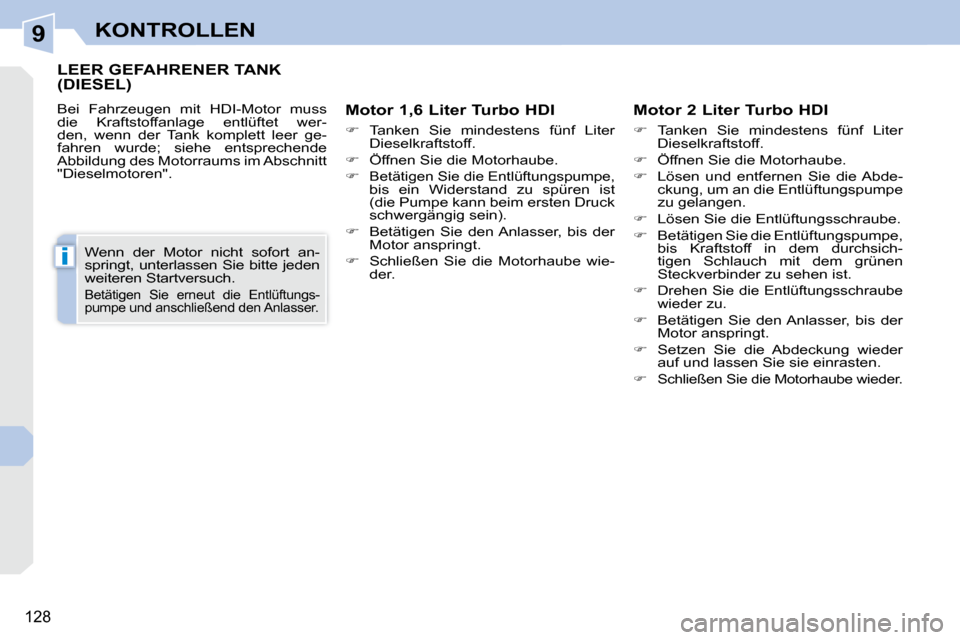

LEER GEFAHRENER TANK (DIESEL)
Bei Fahrzeugen mit HDI-Motor muss
die Kraftstoffanlage entlüftet wer-
den, wenn der Tank komplett leer ge-
fahren wurde; siehe entsprechende
Abbildung des Motorraums im Abschnitt
"Dieselmotoren". Motor 1,6 Liter Turbo HDI

 Tanken Sie mindestens fünf Liter
Dieselkraftstoff.

 Öffnen Sie die Motorhaube.


Betätigen Sie die Entlüftungspumpe,
bis ein Widerstand zu spüren ist
(die Pumpe kann beim ersten Druck
schwergängig sein).

 Betätigen Sie den Anlasser, bis der
Motor anspringt.

 Schließen Sie die Motorhaube wie-
der. Motor 2 Liter Turbo HDI

 Tanken Sie mindestens fünf Liter
Dieselkraftstoff.

 Öffnen Sie die Motorhaube.

 Lösen und entfernen Sie die Abde-
ckung, um an die Entlüftungspumpe
zu gelangen.

 Lösen Sie die Entlüftungsschraube.

 Betätigen Sie die Entlüftungspumpe,
bis Kraftstoff in dem durchsich-
tigen Schlauch mit dem grünen
Steckverbinder zu sehen ist.


Drehen Sie die Entlüftungsschraube
wieder zu.

 Betätigen Sie den Anlasser, bis der
Motor anspringt.

 Setzen Sie die Abdeckung wieder
auf und lassen Sie sie einrasten.

 Schließen Sie die Motorhaube wieder.
Wenn der Motor nicht sofort an-
springt, unterlassen Sie bitte jeden
weiteren Startversuch.
Betätigen Sie erneut die Entlüftungs-
pumpe und anschließend den Anlasser.

9
129
KONTROLLEN

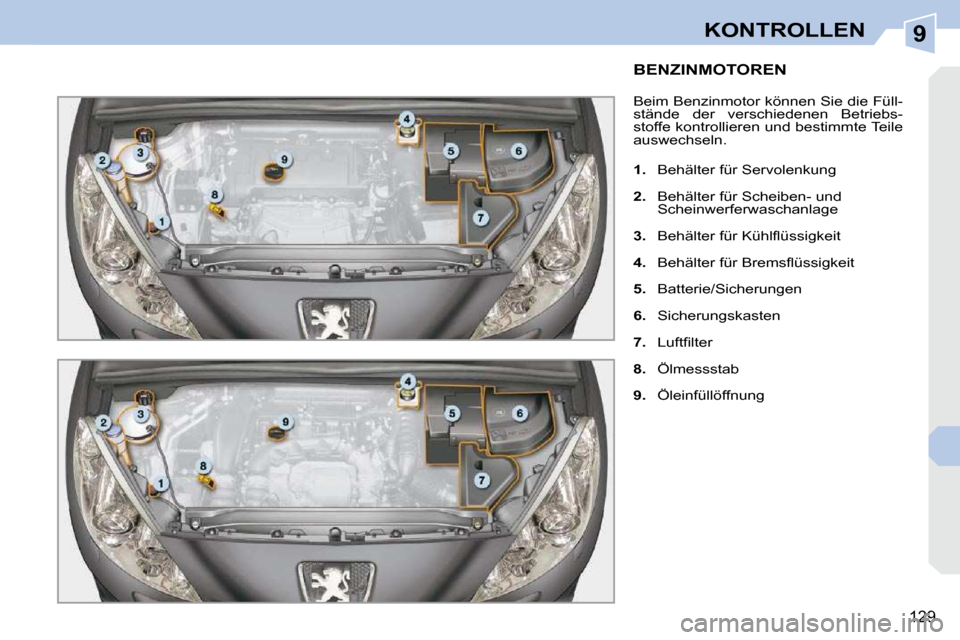

BENZINMOTOREN
Beim Benzinmotor können Sie die Füll-
stände der verschiedenen Betriebs-
stoffe kontrollieren und bestimmte Teile
auswechseln.

1. Behälter für Servolenkung

2. Behälter für Scheiben- und
Scheinwerferwaschanlage

3. Behälter für Kühlfl üssigkeit

4. Behälter für Bremsfl üssigkeit

5. Batterie/Sicherungen

6. Sicherungskasten

7. Luftfi lter

8. Ölmessstab

9. Öleinfüllöffnung

9
130
KONTROLLEN

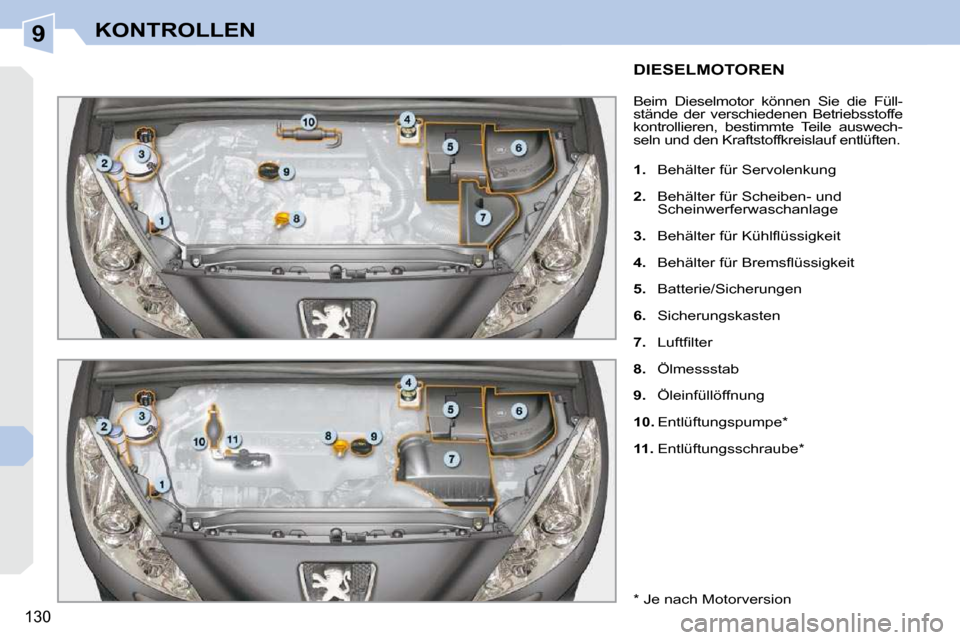

DIESELMOTOREN
Beim Dieselmotor können Sie die Füll-
stände der verschiedenen Betriebsstoffe
kontrollieren, bestimmte Teile auswech-
seln und den Kraftstoffkreislauf entlüften.

1. Behälter für Servolenkung

2. Behälter für Scheiben- und
Scheinwerferwaschanlage

3. Behälter für Kühlfl üssigkeit

4. Behälter für Bremsfl üssigkeit

5. Batterie/Sicherungen

6. Sicherungskasten

7. Luftfi lter

8. Ölmessstab

9. Öleinfüllöffnung

10. Entlüftungspumpe *

11. Entlüftungsschraube *
* Je nach Motorversion
