2010.5 Peugeot 308 CC Betriebsanleitung (in German)

11
167

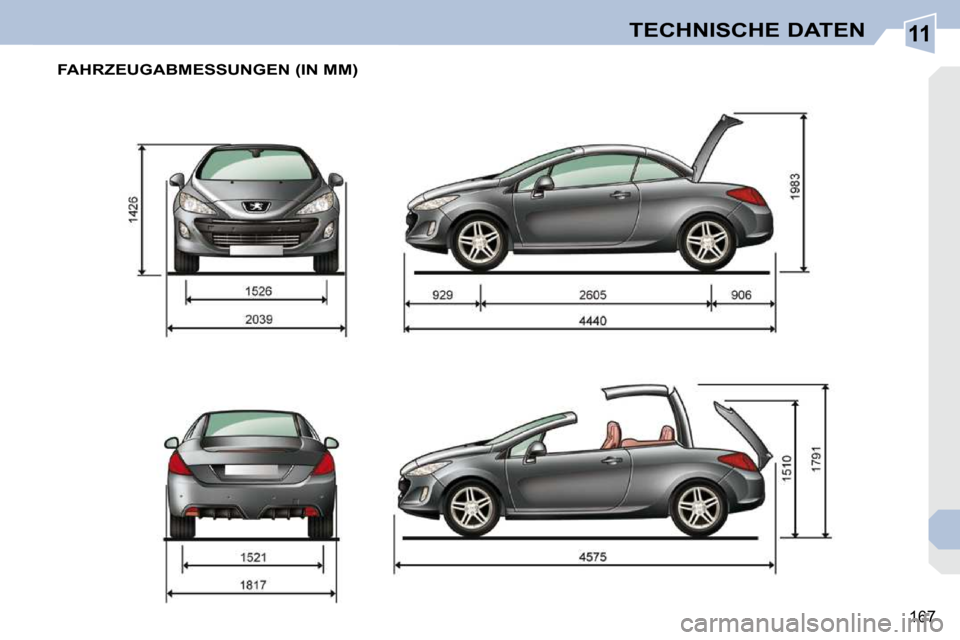

TECHNISCHE DATEN
FAHRZEUGABMESSUNGEN (IN MM)

11
!
i
168

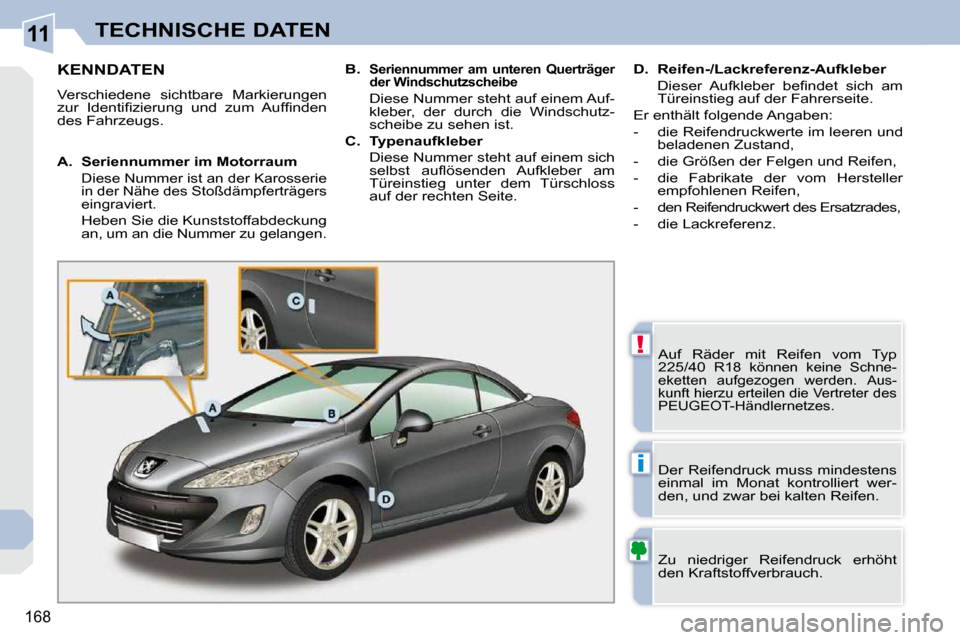

TECHNISCHE DATEN
KENNDATEN
Verschiedene sichtbare Markierungen
zur Identifi zierung und zum Auffi nden
des Fahrzeugs. Auf Räder mit Reifen vom Typ
225/40
R18 können keine Schne-
eketten aufgezogen werden. Aus-
kunft hierzu erteilen die Vertreter des
PEUGEOT-Händlernetzes.
Zu niedriger Reifendruck erhöht
den Kraftstoffverbrauch.
Der Reifendruck muss mindestens
einmal im Monat kontrolliert wer-
den, und zwar bei kalten Reifen.

A. Seriennummer im Motorraum
Diese Nummer ist an der Karosserie
in der Nähe des Stoßdämpferträgers
eingraviert.
Heben Sie die Kunststoffabdeckung an, um an die Nummer zu gelangen.
B.

Seriennummer am unteren Querträger
der Windschutzscheibe
Diese Nummer steht auf einem Auf-
kleber, der durch die Windschutz-
scheibe zu sehen ist.

C. Typenaufkleber
Diese Nummer steht auf einem sich selbst aufl ösenden Aufkleber am
Türeinstieg unter dem Türschloss
auf der rechten Seite.
D. Reifen-/Lackreferenz-Aufkleber
Dieser Aufkleber befi ndet sich am Türeinstieg auf der Fahrerseite.
Er enthält folgende Angaben:
- die Reifendruckwerte im leeren und beladenen Zustand,
- die Größen der Felgen und Reifen,
- die Fabrikate der vom Hersteller empfohlenen Reifen,
- den Reifendruckwert des Ersatzrades,
- die Lackreferenz.

170
NOT- ODER PANNENHILFERUF
NOTRUF
Drücken Sie im Notfall länger als 2 Sekunden auf diese Taste. Durch Blinken der grünen Diode und eine Ansage wird bestätigt, dass der Anruf an die PEUGEOT-Notrufzentrale * abgesetzt wird.
Durch sofortigen erneuten Druck auf diese Taste wird der Anruf storniert. Die grüne Diode erlischt.
PANNENHILFERUF
Wenn Sie Ihr Fahrzeug nicht bei einem PEUGEOT-Vertragspartner gekauft haben, sollten Sie die Konfi guration dieser Dienste von einem Vertragspartner überprüfen und von diesem ggfs. abändern lässen. In mehrsprachigen Ländern ist die Konfi guration auch in einer Landessprache Ihrer Wahl möglich.
Beim Einschalten der Zündung leuchtet die grüne Kontrollleuchte für die Dauer von 3 Sekunden auf und zeigt damit an, dass das System ordnungsgemäß funktioniert.
Durch sofortigen erneuten Druck auf diese Taste wird der Anruf storniert.
Die Stornierung wird durch eine Ansage bestätigt.
Drücken Sie länger als 2 Sekunden auf diese Taste, um Hilfe anzufordern, wenn Sie mit dem Fahrzeug liegen geblieben sind.
Eine Ansage bestätigt, dass der Anruf abgesetzt wird * .
FUNKTIONSWEISE DES SYSTEMS Sie leuchtet weiter (ohne Unterbrechung), wenn die Verbindung hergestellt ist. Bei Beendigung der Verbindung erlischt sie.
Dieser Notruf wird von der PEUGEOT -Notrufzentrale bearbeitet, die die Ortungsdaten des Fahrzeugs empfängt und eine entsprechende Mel dung an den zuständigen Notdienst weiterleitet. In den Ländern, in denen eine solche Zentrale nicht existiert, oder wenn die Ortung a usdrücklich abgelehnt wurde, wird der Notruf ohne vorherige Ortung direkt von der Notdienstzentrale (112) bearbeitet.
Wenn das Airbag-Steuergerät einen Aufprall registriert, wird auch unabhängig von einem etwaigen Auslösen des Airbags automatisch ein Notruf abgesetzt.
* Diese Dienstleistung ist an Bedingungen geknüpft und hängt von der Verfügbarkeit ab.
Wenden Sie sich an das PEUGEOT-Händlernetz.
Wenn die orangefarbene Kontrollleuchte blinkt, liegt eine Funktionsstörung im System vor. Wenn die orangefarbene Kontrollleuchte blinWenn die orangefarbene Kontrollleuc
Wenn die orangefarbende Kontrollleuchte ununterbrochen leuchtet, muss die Backup- Wenn die orangefarbende Kontrollleuchte enn die orangefarbende Kontrollleuchte
Batterie ersetzt werden. ununterbrochen leuchtet, muss die Backup-ununterbrochen leuchtet, muss die Backup-
Wenden Sie sich in beiden Fällen an das PEUGEOT-Händlernetz.

171
2
ABC 3
DEF
5
JKL
4
GHI 6
MNO8
TUV
7
PQRS 9
WXYZ0
* #
1
RADIO MEDIA
NAV ESC TRAFFIC
SETUP
ADDR
BOOK
2
ABC 3
DEF
5
JKL
4
GHI 6
MNO8
TUV
7
PQRS 9
WXYZ0
* #
1
RADIO MEDIA
NAV ESC TRAFFIC
SETUP
ADDR
BOOK
NOT- ODER PANNENHILFERUF MIT WIP COM 3D
NOTRUF
Drücken Sie im Notfall die SOS-Taste, bis ein akustisches Signal ertönt und ein Bildschirm Bestätige/Stornieren erscheint (wenn Sie eine gültige SIM-Karte eingelegt haben).
Ein Notruf wird direkt an die PEUGEOT Notruf-Zentrale abgesetzt, die die Ortungsdaten des Fahrzeugs empfängt und eine entsprechende Meldung an den zuständigen Notdienst weiterleitet.
In den Ländern, in denen eine solche Zentrale nich
t existiert, oder wenn die Ortung ausdrücklich abgele hnt wurde, ergeht der Notruf an die Notdienstzentrale (112).
Achtung, der Notruf und die Dienste sind nur aktiv, wenn das interne Telefon mit einer gültigen SIM-Karte benutzt wird. Bei Benutzun g eines Bluetooth-Telefons und ohne SIM-Karte sind diese Dienste nicht betriebsbereit.
Drücken Sie diese Taste, um Zugang zu den PEUGEOT-Hilfsdiensten zu erhalten.
Kundendienst
Wenn ein Aufprall durch das Airbag-Steuergerät erkannt wurde, und unabhängig davon, ob die Airbags ausgelöst wurden, wird automatisch ein Notruf abgesetzt.
Die Meldung "Notruf im Notbetrieb" in Verbindung mit dem Blinken der orangefarbenen Kontrollleuchte weist auf eine Funktionsst örung hin. Wenden Sie sich an das PEUGEOT-Händlernetz.
PANNENHILFERUF
Wählen Sie "Kundendienst", um Informationen jedweder Art über die Marke PEUGEOT zu erhalten.
Wählen Sie "PEUGEOT Assistance", um den Pannendienst anzurufen.
PEUGEOT Assistance
Dieser Dienst ist an Bedingungen geknüpft und hängt von der Verfügbarkeit ab. Wenden Sie sich an das PEUGEOT-Händlernetz. Wenn Sie Ihr Fahrzeug nicht bei einem PEUGEOT-Vertragspartner gekauft haben, sollten Sie die Konfi guration dieser Dienste von einem Vertragspartner überprüfen und von diesem ggfs. abändern lassen.

173
2
ABC 3
DEF
5
JKL
4
GHI 6
MNO
8
TUV
7
PQRS 9
WXYZ
0
* #
1
RADIO MEDIA
NAV ESC TRAFFIC
SETUP
ADDR BOOK
Das WIP Com 3D-System ist so eingerichtet, dass sie nur in Ihrem Fahrzeug funktioniert. Wenden Sie sich für den Einbau in ein anderes Fahrzeug an einen Vertreter des PEUGEOT-Händlernetzes, um die Anlage konfi gurieren zu lassen.
Bestimmte in dieser Bedienungsanleitung beschriebene Funktionen sind erst im Laufe des Jahres erhältlich.
WIP COM 3D
Aus Sicherheitsgründen darf der Fahrer Bedienungsschritte, die besondere Aufmerksamkeit erfordern, nur bei stehendem Fahrzeug ausführen.
Bei abgestelltem Motor schaltet sich das WIP Com 3D-System nach Aktivierung des Energiesparmodus aus, um die Batterie zu schonen.
01 Erste Schritte
02 Sprachbefehle und
Bedientasten am Lenkrad
03 Allgemeine Funktionen
04 Navigation-Zielführung
05 Verkehrsfunk
06 Radio
07
Laufwerke für Musik-Speichermedien
08 Telefonieren
09 Konfiguration
10 Bildschirmstruktur S.
S.
S.
S.
S.
S.
S.
S.
S.
S. 174
176
179
184
193
195
196
201
205
206
INHALT
Häufig gestellte Fragen S. 211
AUTORADIO MULTIMEDIA/BLUETOOTH-TELEFON
GPS EUROPA

174
01
2
ABC 3
DEF
5
JKL
4
GHI 6
MNO
8
TUV
7
PQRS 9
WXYZ
0
* #
1
RADIO MEDIA
NAV ESC TRAFFIC
SETUP
ADDR BOOK
1
10
2
3
4
612
9
7
8
115
TU
PQRS
0
*
1. CD-Auswurf 2. RADIO: Zugang zum Radio-Menü Anzeige der Senderliste in alphabetischer Reihenfolge (FM-Band) oder in der Reihenfolge der Frequenzen (AM-Band) MEDIA: Zugang zum Medien-Menü (Audio-CD, Jukebox, Eingang für externe Geräte) Anzeige der Titelliste, Wechsel des Mediums NAV: Zugang zum Navigations-Menü und Anzeige der letzten Ziele ESC: Abbruch des laufenden Vorgangs Langes Drücken: Rückkehr zur Hauptanzeige TRAFFIC: Zugang zum Verkehrs-Menü (detaillierte Funktion in Abschnitt 02 und 10)
ADDR BOOK: Zugang zum Adressbuch-Menü (detaillierte Funktion in Abschnitt 10) SETUP: Zugang zum Menü "SETUP" (Konfi guration) (detaillierte Funktion in Abschnitt 02 und 10) Langes Drücken: GPS 3. Audio-Einstellungen (Balance/Fader, Bässe/Höhen, Equalizer...) 4. Lautstärkeregelung (für jede Klangquelle separat, einschließlich Navigationsmeldungen und-warnungen Langes Drücken: Reinitialisierung des Systems Kurzes Drücken: Stummschaltung 5. Automatische Sendersuche nach unten Anwahl des vorigen CD- oder MP3-Titels
ERSTE SCHRITTE
BEDIENFELD WIP Com 3D
6. Automatische Sendersuche nach oben Anwahl des nächsten CD- oder MP3-Titels 7. Normale Anzeige oder Bildschirm schwarz 8. Anwahl der Funktion, in der sich nacheinander die Bildschirme "KARTE"/"NAV" (wenn eine Zielführung läuft)/"TEL" (wenn ein Gespräch geführt wird)/"RADI O" oder "MEDIA" (beim Abspielen) anzeigen lassen. 9. ABHEBEN: Zugang zum Telefon-Menü Bluetooth-Verbindung, eingehenden Anruf annehmen 10. AUFLEGEN: Zugang zum Telefon-Menü Laufendes Gespräch beenden oder Annahme eines eingehenden Anrufs verweigern, Bluetooth-Verbindung 11. Eingabe von Nummern oder Buchstaben mit der alphanumerischen Tastatur, Voreinstellung von 10 Radiofrequenzen 12. SD-Karten-Laufwerk
Kurzes Drücken: löscht das letzte Zeichen.
Langes Drücken: aktiviert die Sprachbedienung.

175
01
2
ABC 3
DEF
5
JKL
4
GHI 6
MNO
8
TUV
7
PQRS 9
WXYZ
0
* #
1
13
14
13. OK: Bestätigung des hell hervorgehobenen Feldes auf dem Bildschirm - Steuerteil in 4 Richtungen: nach links/rechts drücken Bei Bildschirmanzeige "RADIO": Wahl der vorigen/nächsten Frequenz Bei Bildschirmanzeige "MEDIA": Wahl des vorigen/nächsten Titels Bei Bildschirmanzeige "KARTE" oder "NAV": horizontale Verschiebung der Karte - Steuerteil in 4 Richtungen: nach oben/unten drücken
Bei Bildschirmanzeige "RADIO": Wahl des vorigen/nächsten Senders auf der Liste Bei Bildschirmanzeige "MEDIA": Wahl des MP3-Ordners Bei Bildschirmanzeige "KARTE" oder "NAV": vertikale Verschiebung der Karte Blättern zur nächsten oder vorigen Seite eines Menüs Cursor auf der angezeigten virtuellen Tastatur bewegen
ERSTE SCHRITTE
STEUERTEIL WIP Com 3D
14. Ring drehen: Bei Bildschirmanzeige "RADIO": Wahl des vorigen/nächsten Senders auf der Liste Bei Bildschirmanzeige "MEDIA": Wahl des vorigen/nächsten CD- oder MP3-Titels Bei Bildschirmanzeige "KARTE" oder "NAV": heran-/wegzoomen der Karte Auswahlcursor im Menü bewegen

176
2
ABC 3
DEF
5
JKL
4
GHI 6
MNO
8
TUV
7
PQRS 9
WXYZ
0
* #
1
NAV ESC TRAFFIC
ADDR
BOOKSETUP
02
2
1
SETUP
Vor der ersten Benutzung sollten Sie sich die Einführung in d
ie Sprachbedienung anhören, nachsprechen und wiederholen.
Drücken Sie auf die Taste SETUP und wählen Sie die Funktion "Spracheinstellungen". Drehen Sie den Ring und wählen Sie "Sprachbediensystem". Aktivieren Sie die Sprachbedienung.
Wählen Sie "Einführung Sprachbedienung".
EINFÜHRUNG
SPRACHBEFEHLE -
SPRACHBEDIENUNG
Die Befehle, die Sie je nach Kontext sprechen müssen, fi nden Sie in den nachstehenden Tabellen.
Auf den Sprachbefehl führt das WIP Com 3D-System diesen aus.
Durch Drücken der Betätigung am Ende des Beleuchtungshebels wird die Sprachbedienung aktiviert.
KONTEXTSPRECHENAKTION
ALLGEMEIN Hilfe Adressbuch Hilfe Sprachbedienung
Hilfe Medien
Hilfe Navigation
Hilfe Telefon Hilfe Radio Abbruch Korrektur
Zugang zur Hilfefunktion des Adressbuchs Zugang zur Hilfefunktion der Sprachbedienung Zugang zur Hilfefunktion der Medienverwaltung Zugang zur Hilfefunktion der Zielführung, Navigation Zugang zur Hilfefunktion des Telefons Zugang zur Hilfefunktion des Radios Stornieren eines laufenden Sprachbefehls Korrektur des letzten Bedienungsschritts der Sprachbedienung Löschen
RADIO Sender wählen Sender
Senderliste vorlesen Frequenz eingeben
Frequenzband wählen AM FM Verkehrsfunk an Verkehrsfunk aus
Einen Radiosender einstellen Einen Radiosender mit seiner RDS-Bezeichnung einstellen der RADIO-Liste Liste der verfügbaren Sender abhören Frequenz des empfangenen Radiosenders hören Frequenzband wählen (AM oder FM) Auf Frequenzband AM umschalten Auf Frequenzband FM umschalten Verkehrsfunk (TA) einschalten Verkehrsfunk ausschalten
NAVIGATION Zieleingabe
Ansage aus
Ansage an
Adresse speichern Zielführung starten
Zielführung abbrechen Navigiere zu eintrag
Sonderziel suchen
Befehl, um eine neue Zieladresse einzugeben Ansage der Zielführungsanweisungen ausschalten Ansage der Zielführungsanweisungen einschalten Eine Adresse im Adressbuch speichern Zielführung starten (nachdem die Adresse eingegeben wurde) Zielführung abbrechen Zielführung zu einem Ziel im Adressbuch starten Zielführung zu einem Sonderziel (POI) starten
SPRACHBEFEHLE UND BEDIENHEBEL AM LENKRAD
