2010.5 Peugeot 308 CC Betriebsanleitung (in German)

1
i
20
BETRIEBSKONTROLLE

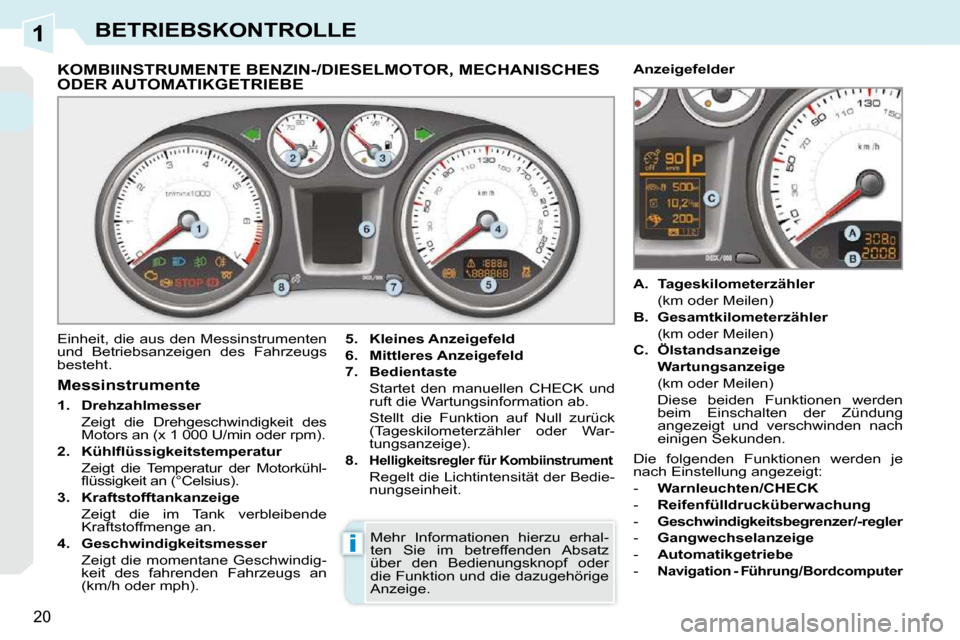

KOMBIINSTRUMENTE BENZIN-/DIESELMOTOR, MECHANISCHES ODER AUTOMATIKGETRIEBE
Einheit, die aus den Messinstrumenten
und Betriebsanzeigen des Fahrzeugs
besteht.
5. Kleines Anzeigefeld

6. Mittleres Anzeigefeld

7. Bedientaste
Startet den manuellen CHECK und ruft die Wartungsinformation ab.
Stellt die Funktion auf Null zurück (Tageskilometerzähler oder War-
tungsanzeige).

8.
Helligkeitsregler für Kombiinstrument
Regelt die Lichtintensität der Bedie-
nungseinheit.
Messinstrumente

1. Drehzahlmesser
Zeigt die Drehgeschwindigkeit des Motors an (x 1 000 U/min oder rpm).

2. Kühlfl üssigkeitstemperatur
Zeigt die Temperatur der Motorkühl- fl üssigkeit an (°Celsius).

3. Kraftstofftankanzeige
Zeigt die im Tank verbleibende Kraftstoffmenge an.

4. Geschwindigkeitsmesser
Zeigt die momentane Geschwindig- keit des fahrenden Fahrzeugs an
(km/h oder mph).
A. Tageskilometerzähler
(km oder Meilen)

B. Gesamtkilometerzähler
(km oder Meilen)

C. Ölstandsanzeige
Wartungsanzeige
(km oder Meilen)
Diese beiden Funktionen werden beim Einschalten der Zündung
angezeigt und verschwinden nach
einigen Sekunden.
Anzeigefelder
Mehr Informationen hierzu erhal-
ten Sie im betreffenden Absatz
über den Bedienungsknopf oder
die Funktion und die dazugehörige
Anzeige. Die folgenden Funktionen werden je
nach Einstellung angezeigt:
-
Warnleuchten/CHECK
- Reifenfülldruck
überwachung
- Geschwindigkeitsbegrenzer/-regler
- Gangwechselanzeige
- Automatikgetriebe
-
Navigation - Führung/Bordcomputer

1
i
21
BETRIEBSKONTROLLE

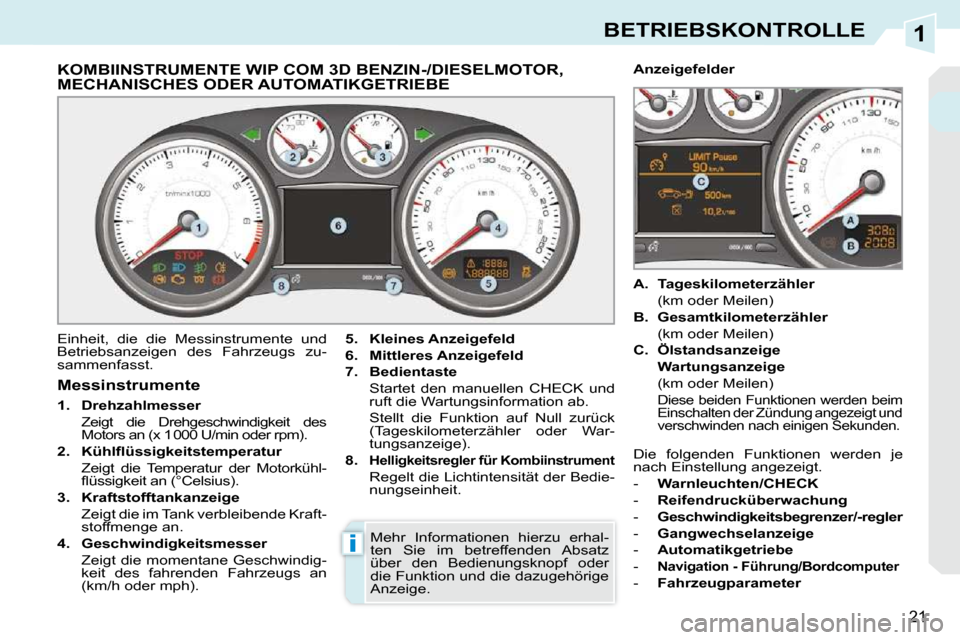

KOMBIINSTRUMENTE WIP COM 3D BENZIN-/DIESELMOTOR, MECHANISCHES ODER AUTOMATIKGETRIEBE
Einheit, die die Messinstrumente und
Betriebsanzeigen des Fahrzeugs zu-
sammenfasst.
5. Kleines Anzeigefeld

6. Mittleres Anzeigefeld

7. Bedientaste
Startet den manuellen CHECK und ruft die Wartungsinformation ab.
Stellt die Funktion auf Null zurück (Tageskilometerzähler oder War-
tungsanzeige).

8.

Helligkeitsregler für Kombiinstrument
Regelt die Lichtintensität der Bedie-
nungseinheit.
Messinstrumente

1. Drehzahlmesser
Zeigt die Drehgeschwindigkeit des Motors an (x 1 000 U/min oder rpm).

2. Kühlfl üssigkeitstemperatur
Zeigt die Temperatur der Motorkühl- fl üssigkeit an (°Celsius).

3. Kraftstofftankanzeige
Zeigt die im Tank verbleibende Kraft- stoffmenge an.

4. Geschwindigkeitsmesser
Zeigt die momentane Geschwindig- keit des fahrenden Fahrzeugs an
(km/h oder mph).
A. Tageskilometerzähler
(km oder Meilen)

B. Gesamtkilometerzähler
(km oder Meilen)

C. Ölstandsanzeige
Wartungsanzeige
(km oder Meilen)
Diese beiden Funktionen werden beim Einschalten der Zündung angezeigt und
verschwinden nach einigen Sekunden.
Anzeigefelder
Mehr Informationen hierzu erhal-
ten Sie im betreffenden Absatz
über den Bedienungsknopf oder
die Funktion und die dazugehörige
Anzeige. Die folgenden Funktionen werden je
nach Einstellung angezeigt.
-
Warnleuchten/CHECK
- Reifendrucküberwachung
- Geschwindigkeitsbegrenzer/-regler
- Gangwechselanzeige
- Automatikgetriebe
-
Navigation - Führung/Bordcomputer
- Fahrzeugparameter

1
i
22
BETRIEBSKONTROLLE
* Je nach Bestimmung

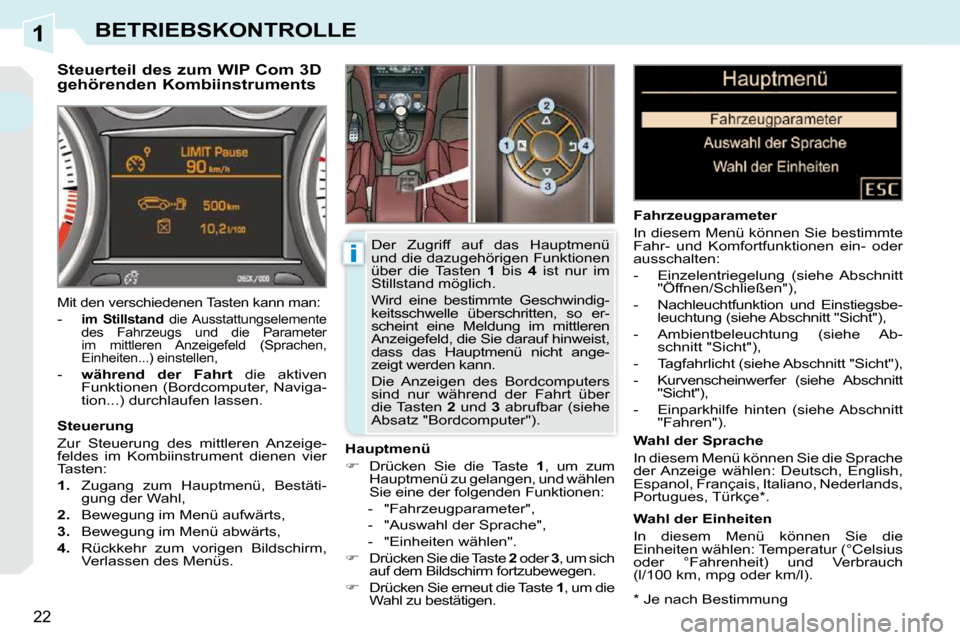

Steuerteil des zum WIP Com 3D
gehörenden Kombiinstruments
Hauptmenü

 Drücken Sie die Taste 1 , um zum
Hauptmenü zu gelangen, und wählen
Sie eine der folgenden Funktionen:
- "Fahrzeugparameter",
- "Auswahl der Sprache",
- "Einheiten wählen".

 Drücken Sie die Taste 2 oder 3 , um sich
auf dem Bildschirm fortzubewegen.

 Drücken Sie erneut die Taste 1 , um die
Wahl zu bestätigen. Fahrzeugparameter
In diesem Menü können Sie bestimmte
Fahr- und Komfortfunktionen ein- oder
ausschalten:
- Einzelentriegelung (siehe Abschnitt
"Öffnen/Schließen"),
- Nachleuchtfunktion und Einstiegsbe- leuchtung (siehe Abschnitt "Sicht"),
- Ambientbeleuchtung (siehe Ab- schnitt "Sicht"),
- Tagfahrlicht (siehe Abschnitt "Sicht"),
- Kurvenscheinwerfer (siehe Abschnitt "Sicht"),
- Einparkhilfe hinten (siehe Abschnitt "Fahren").
Wahl der Sprache
In diesem Menü können Sie die Sprache
der Anzeige wählen: Deutsch, English,
Espanol, Français, Italiano, Nederlands,
Portugues, Türkçe * .
Wahl der Einheiten
In diesem Menü können Sie die
Einheiten wählen: Temperatur (°Celsius
oder °Fahrenheit) und Verbrauch
(l/100 km, mpg oder km/l).
Mit den verschiedenen Tasten kann man:
-
im Stillstand die Ausstattungselemente
des Fahrzeugs und die Parameter
im mittleren Anzeigefeld (Sprachen,
Einheiten...) einstellen,
- während der Fahrt die aktiven
Funktionen (Bordcomputer, Naviga-
tion...) durchlaufen lassen.
Steuerung
Zur Steuerung des mittleren Anzeige-
feldes im Kombiinstrument dienen vier
Tasten:

1. Zugang zum Hauptmenü, Bestäti-
gung der Wahl,

2. Bewegung im Menü aufwärts,

3. Bewegung im Menü abwärts,

4. Rückkehr zum vorigen Bildschirm,
Verlassen des Menüs. Der Zugriff auf das Hauptmenü
und die dazugehörigen Funktionen
über die Tasten
1 bis 4 ist nur im
Stillstand möglich.
Wird eine bestimmte Geschwindig-
keitsschwelle überschritten, so er-
scheint eine Meldung im mittleren
Anzeigefeld, die Sie darauf hinweist,
dass das Hauptmenü nicht ange-
zeigt werden kann.
Die Anzeigen des Bordcomputers
sind nur während der Fahrt über
die Tasten 2 und 3 abrufbar (siehe
Absatz "Bordcomputer").

1
!
23
BETRIEBSKONTROLLE
Die Leuchten blinken oder leuch-
ten ununterbrochen.
Bestimmte Leuchten tun beides.
Ob es sich um eine normale
Situation handelt oder ein Defekt
vorliegt, lässt sich nur erken-
nen, wenn man die Leuchtweise
im Zusammenhang mit dem
Betriebszustand des Fahrzeugs
betrachtet.

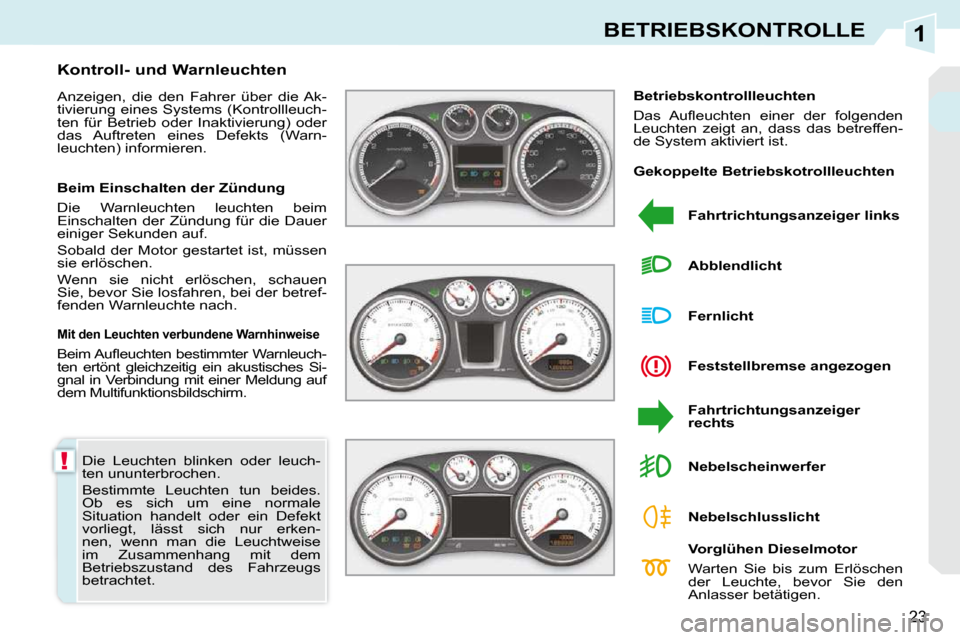

Kontroll- und Warnleuchten
Anzeigen, die den Fahrer über die Ak-
tivierung eines Systems (Kontrollleuch-
ten für Betrieb oder Inaktivierung) oder
das Auftreten eines Defekts (Warn-
leuchten) informieren.
Mit den Leuchten verbundene Warnhinweise
Beim Aufl euchten bestimmter Warnleuch-
ten ertönt gleichzeitig ein akustisches Si-
gnal in Verbindung mit einer Meldung auf
dem Multifunktionsbildschirm.
Betriebskontrollleuchten
Das Aufl euchten einer der folgenden
Leuchten zeigt an, dass das betreffen-
de System aktiviert ist.
Fahrtrichtungsanzeiger links
Feststellbremse angezogen
Fahrtrichtungsanzeiger
rechts
Fernlicht
Abblendlicht
Vorglühen Dieselmotor
Warten Sie bis zum Erlöschen
der Leuchte, bevor Sie den
Anlasser betätigen.
Nebelscheinwerfer
Nebelschlusslicht
Beim Einschalten der Zündung
Die Warnleuchten leuchten beim
Einschalten der Zündung für die Dauer
einiger Sekunden auf.
Sobald der Motor gestartet ist, müssen
sie erlöschen.
Wenn sie nicht erlöschen, schauen
Sie, bevor Sie losfahren, bei der betref-
fenden Warnleuchte nach.
Gekoppelte Betriebskotrollleuchten

1
24
BETRIEBSKONTROLLE

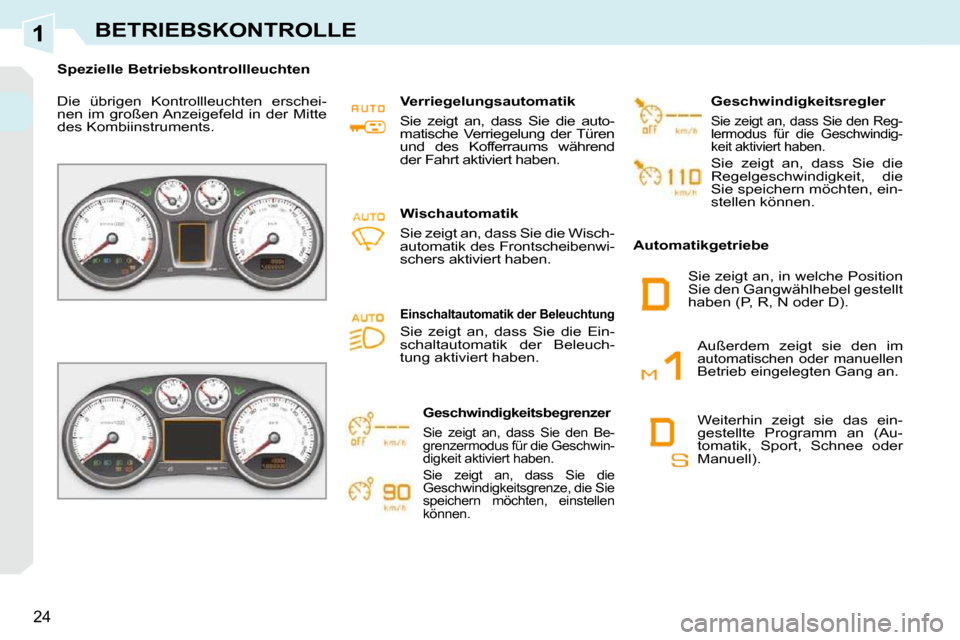

Spezielle Betriebskontrollleuchten
Die übrigen Kontrollleuchten erschei-
nen im großen Anzeigefeld in der Mitte
des Kombiinstruments. Verriegelungsautomatik
Sie zeigt an, dass Sie die auto-
matische Verriegelung der Türen
und des Kofferraums während
der Fahrt aktiviert haben.

Geschwindigkeitsbegrenzer
Sie zeigt an, dass Sie den Be-
grenzermodus für die Geschwin-
digkeit aktiviert haben.
Sie zeigt an, dass Sie die
Geschwindigkeitsgrenze, die Sie
speichern möchten, einstellen
können.
Geschwindigkeitsregler

Sie zeigt an, dass Sie den Reg-
lermodus für die Geschwindig-
keit aktiviert haben.
Sie zeigt an, dass Sie die
Regelgeschwindigkeit, die
Sie speichern möchten, ein-
stellen können.
Automatikgetriebe
Wischautomatik
Sie zeigt an, dass Sie die Wisch-
automatik des Frontscheibenwi-
schers aktiviert haben.
Einschaltautomatik der Beleuchtung
Sie zeigt an, dass Sie die Ein-
schaltautomatik der Beleuch-
tung aktiviert haben.
Außerdem zeigt sie den im
automatischen oder manuellen
Betrieb eingelegten Gang an.
Weiterhin zeigt sie das ein-
gestellte Programm an (Au-
tomatik, Sport, Schnee oder
Manuell).
Sie zeigt an, in welche Position
Sie den Gangwählhebel gestellt
haben (P, R, N oder D).

1
25
BETRIEBSKONTROLLE

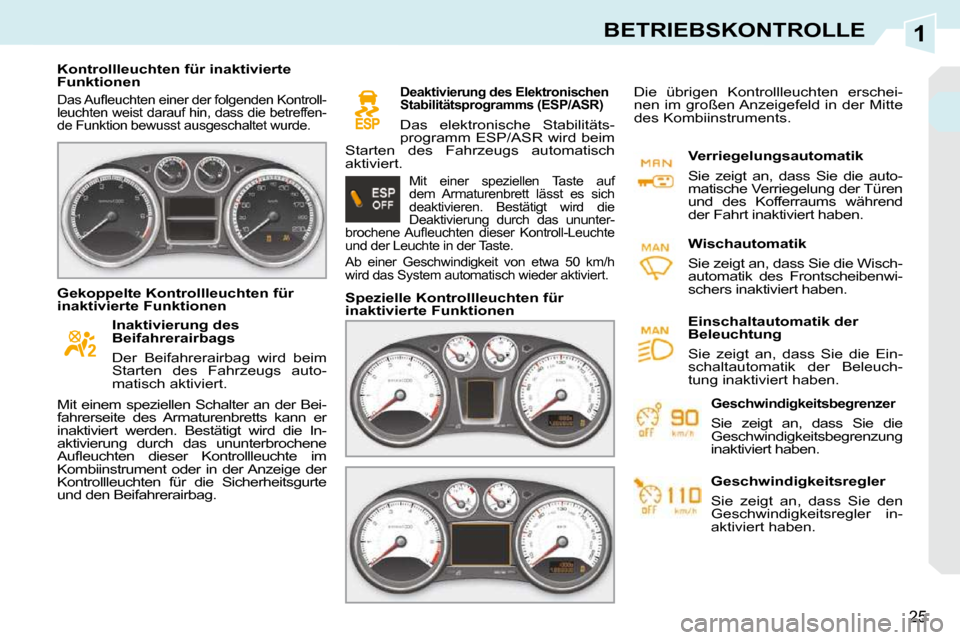

Kontrollleuchten für inaktivierte
Funktionen
Das Aufl euchten einer der folgenden Kontroll-
leuchten weist darauf hin, dass die betreffen-
de Funktion bewusst ausgeschaltet wurde.
Inaktivierung des
Beifahrerairbags
Der Beifahrerairbag wird beim
Starten des Fahrzeugs auto-
matisch aktiviert.
Mit einem speziellen Schalter an der Bei-
fahrerseite des Armaturenbretts kann er
inaktiviert werden. Bestätigt wird die In-
aktivierung durch das ununterbrochene
Aufl euchten dieser Kontrollleuchte im
Kombiinstrument oder in der Anzeige der
Kontrollleuchten für die Sicherheitsgurte
und den Beifahrerairbag.
Deaktivierung des Elektronischen
Stabilitätsprogramms (ESP/ASR)
Das elektronische Stabilitäts-
programm ESP/ASR wird beim
Starten des Fahrzeugs automatisch
aktiviert.
Gekoppelte Kontrollleuchten für
inaktivierte Funktionen Spezielle Kontrollleuchten für
inaktivierte Funktionen Verriegelungsautomatik
Sie zeigt an, dass Sie die auto-
matische Verriegelung der Türen
und des Kofferraums während
der Fahrt inaktiviert haben.
Wischautomatik
Sie zeigt an, dass Sie die Wisch-
automatik des Frontscheibenwi-
schers inaktiviert haben.
Die übrigen Kontrollleuchten erschei-
nen im großen Anzeigefeld in der Mitte
des Kombiinstruments.
Geschwindigkeitsbegrenzer
Sie zeigt an, dass Sie die
Geschwindigkeitsbegrenzung
inaktiviert haben.
Geschwindigkeitsregler
Sie zeigt an, dass Sie den
Geschwindigkeitsregler in-
aktiviert haben.
Einschaltautomatik der
Beleuchtung
Sie zeigt an, dass Sie die Ein-
schaltautomatik der Beleuch-
tung inaktiviert haben.
Mit einer speziellen Taste auf
dem Armaturenbrett lässt es sich
deaktivieren. Bestätigt wird die
Deaktivierung durch das ununter-
brochene Aufl euchten dieser Kontroll-Leuchte
und der Leuchte in der Taste.
Ab einer Geschwindigkeit von etwa 50 km/h
wird das System automatisch wieder aktiviert.

1
!
26
BETRIEBSKONTROLLE

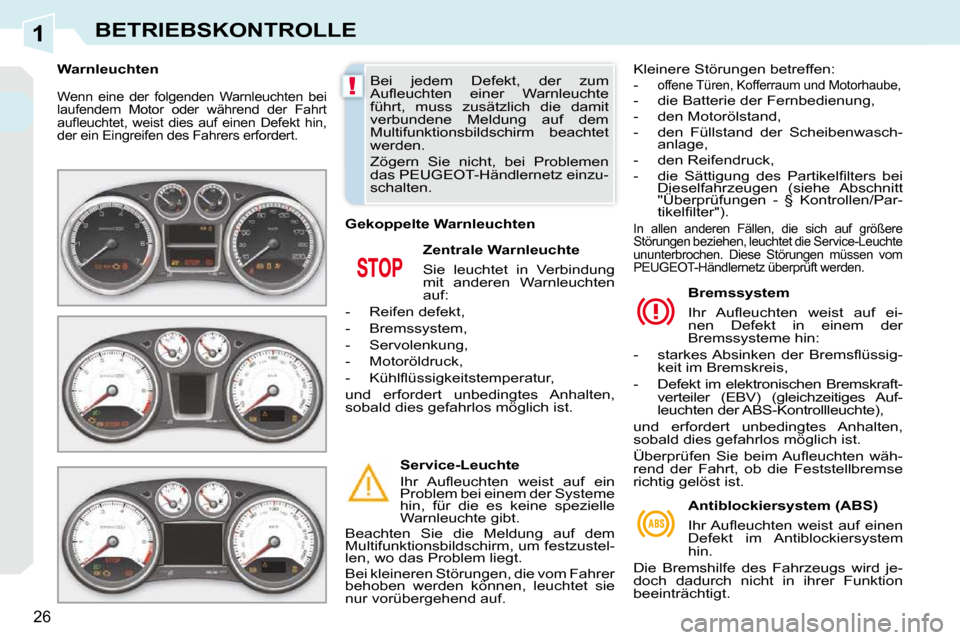

Wenn eine der folgenden Warnleuchten bei
laufendem Motor oder während der Fahrt
aufl euchtet, weist dies auf einen Defekt hin,
der ein Eingreifen des Fahrers erfordert.
Zentrale Warnleuchte
Sie leuchtet in Verbindung
mit anderen Warnleuchten
auf:
- Reifen defekt,
- Bremssystem,
- Servolenkung,
- Motoröldruck,
- Kühlfl üssigkeitstemperatur,
und erfordert unbedingtes Anhalten,
sobald dies gefahrlos möglich ist.
Service-Leuchte
Ihr Aufl euchten weist auf ein
Problem bei einem der Systeme
hin, für die es keine spezielle
Warnleuchte gibt.
Beachten Sie die Meldung auf dem
Multifunktionsbildschirm, um festzustel-
len, wo das Problem liegt.
Bei kleineren Störungen, die vom Fahrer
behoben werden können, leuchtet sie
nur vorübergehend auf. Bremssystem
Ihr Aufl euchten weist auf ei-
nen Defekt in einem der
Bremssysteme hin:
- starkes Absinken der Bremsfl üssig- keit im Bremskreis,
- Defekt im elektronischen Bremskraft- verteiler (EBV) (gleichzeitiges Auf-
leuchten der ABS-Kontrollleuchte),
und erfordert unbedingtes Anhalten,
sobald dies gefahrlos möglich ist.
Überprüfen Sie beim Aufl euchten wäh-
rend der Fahrt, ob die Feststellbremse
richtig gelöst ist.
Bei jedem Defekt, der zum
Aufl euchten einer Warnleuchte
führt, muss zusätzlich die damit
verbundene Meldung auf dem
Multifunktionsbildschirm beachtet
werden.
Zögern Sie nicht, bei Problemen
das PEUGEOT-Händlernetz einzu-
schalten.
Warnleuchten
Antiblockiersystem (ABS)
Ihr Aufl euchten weist auf einen
Defekt im Antiblockiersystem
hin.
Die Bremshilfe des Fahrzeugs wird je-
doch dadurch nicht in ihrer Funktion
beeinträchtigt.
Gekoppelte Warnleuchten
Kleinere Störungen betreffen:
-
offene Türen, Kofferraum und Motorhaube, - die Batterie der Fernbedienung,
- den Motorölstand,
- den Füllstand der Scheibenwasch-
anlage,
- den Reifendruck,
- die Sättigung des Partikelfi lters bei Dieselfahrzeugen (siehe Abschnitt
"Überprüfungen - § Kontrollen/Par-
tikelfi lter").
In allen anderen Fällen, die sich auf größere
Störungen beziehen, leuchtet die Service-Leuchte
ununterbrochen. Diese Störungen müssen vom
PEUGEOT-Händlernetz überprüft werden.

1
!
27
BETRIEBSKONTROLLE
Motorselbstdiagnose
Ihr Aufl euchten weist auf einen
Defekt an der Motorsteuerung
hin.
Durch Blinken weist sie auf einen Defekt
an der Abgasentgiftungsanlage hin.
Kühlfl üssigkeitstemperatur
Ihr Aufl euchten zeigt an, dass
die Temperatur im Kühlkreislauf
zu hoch ist. In diesem Fall müs-
sen Sie unbedingt anhalten, sobald dies
gefahrlos möglich ist.
Kraftstoffreserveleuchte
Beim ersten Aufl euchten blei-
ben Ihnen noch ca. 6 Liter
Kraftstoff im Tank.
Tanken Sie unbedingt nach, damit Sie nicht
mit leer gefahrenem Tank liegen bleiben.
Airbags
Ihr Aufl euchten weist auf einen
Defekt an einem der Airbags
oder der Überrollbügel oder
der pyrotechnischen Gurtstraffer der
Sicherheitsgurte hin.
Nicht angelegter/abgelegter
Sicherheitsgurt
Ihr Aufl euchten weist darauf hin,
dass Fahrer und/oder Beifahrer
den Sicherheitsgurt nicht angelegt oder
abgelegt haben.
Es weist auch darauf hin, dass ei-
ner oder mehrere Insassen auf den
Rücksitzen den Gurt abgelegt haben.
Wasser im Dieselkraftstoff *
Ihr Aufl euchten weist dar-
auf hin, dass sich Wasser im
Dieselkraftstofffi lter befi ndet.
Es besteht die Gefahr, dass das
Einspritzsystem des Dieselmotors be-
schädigt wird. Tür offen
Eine Tür oder der Kofferraum
ist nicht richtig geschlossen:
Batterie-Ladezustand
Ihr Aufl euchten weist auf einen
Defekt im Ladestromkreis der
Batterie hin (verschmutzte oder
gelockerte Klemmen, Keilriemen der
Lichtmaschine locker oder gerissen...). Motoröldruck
Ihr Aufl euchten weist auf einen
Defekt im Schmierkreis des
Motors hin, der ein unbedingtes
Anhalten erfordert, sobald dies gefahr-
los möglich ist.
Spezielle Warnleuchten
Elektronisches Stabilitäts-
programm (ESP/ASR)
Das elektronische Stabilitätspro-
gramm ESP/ASR wird beim Starten
des Fahrzeugs automatisch aktiviert.
Wenn das System nicht inaktiviert ist, weist das
ununterbrochene Leuchten dieser Warnleuchte
und der Leuchte im Schalter auf einen ESP/
ASR-Defekt hin.
* Je nach Bestimmung
-
wenn bei einer Geschwindigkeit unter 10 km/h
diese Warnleuchte ununterbrochen aufl euchtet,
- wenn bei einer Geschwindigkeit über 10 km/h
diese Warnleuchte ununterbrochen aufl euchtet
und gleichzeitig ein akustisches Signal ertönt.
Fahren Sie den Tank niemals ganz
leer, die Abgasentgiftungs- und
Einspritzanlage könnten dadurch
beschädigt werden.
Betätigung der Bremse

Treten Sie beim Automatikgetriebe
das Bremspedal, wenn Sie den
Motor starten.
Solange nicht genug Kraftstoff nachgetankt wird,
leuchtet diese Warnleuchte bei jedem Einschalten
der Zündung in Verbindung mit einem aku-
stischen Signal und einer Warnmeldung erneut
auf. Während der Fahrt werden das akustische
Signal und die Warnmeldung zunehmend häu-
fi ger ausgegeben je mehr sich der Tankinhalt der
Marke
"0" nähert.
Fassungsvermögen des Tanks: ca. 60 Liter .
