2009 YAMAHA WR 450F Manuale de Empleo (in Spanish)

Page 217 of 238

YAMAHA WR 450F 2009  Manuale de Empleo (in Spanish) 7-5
SISTEMA DE ENCENDIDO
PRUEBA DE LA BUJÍA
1. Desconecte la bobina de encen-
dido de la bujía.
2. Retire la tapa de la bobina de en-
cendido.
3. Conecte el comprobador dinámi-
co "1" (comprobador

Page 218 of 238

YAMAHA WR 450F 2009  Manuale de Empleo (in Spanish) 7-6
SISTEMA DE ARRANQUE ELÉCTRICO
3. Comprobar:
• Resistencia de la bobina se-
cundaria
Fuera del valor especificado→
Cambiar.
4. Comprobar:
• Parte sellada da la bobina de en-
cendido "a"
•

Page 219 of 238

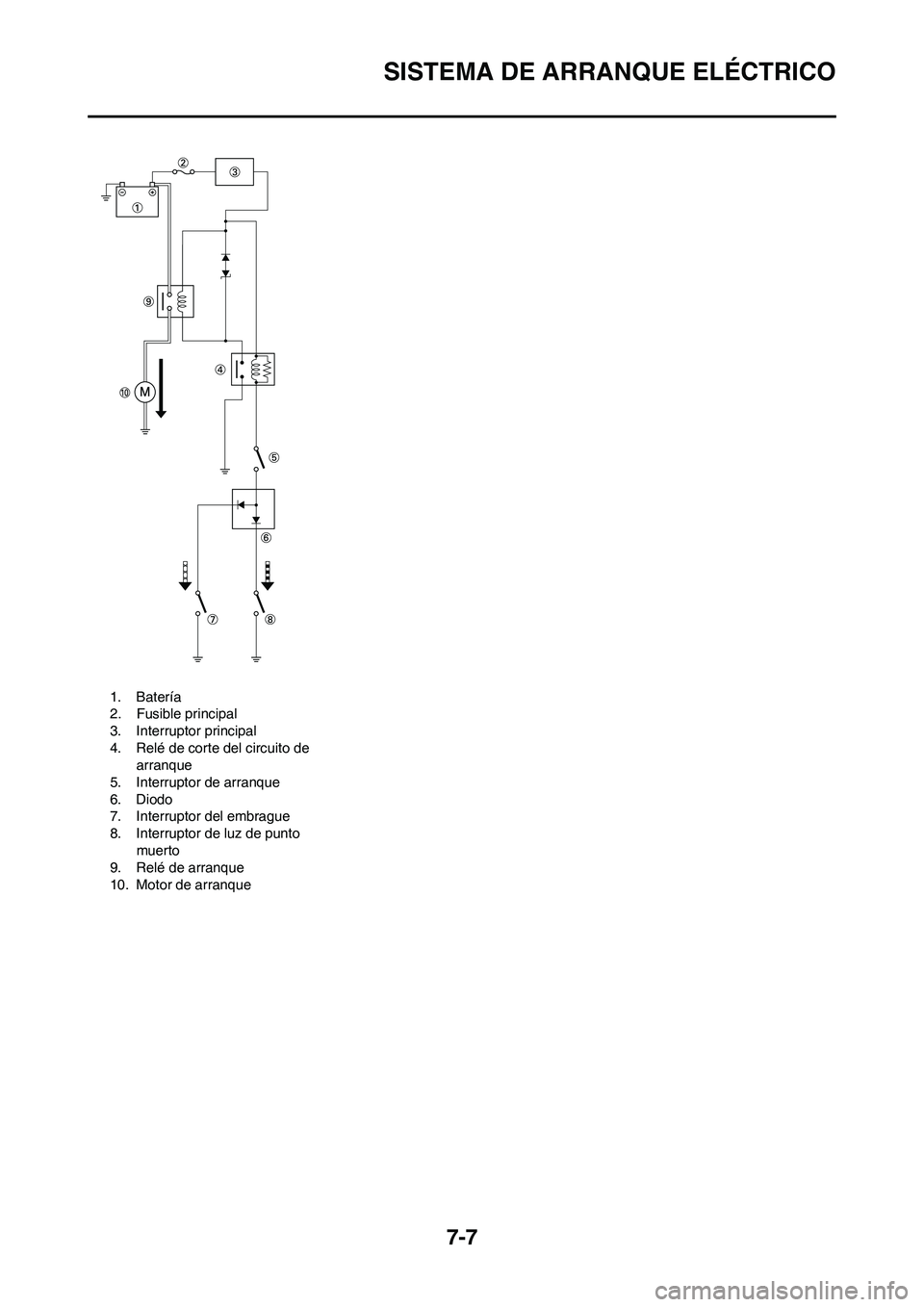

YAMAHA WR 450F 2009  Manuale de Empleo (in Spanish) 7-7
SISTEMA DE ARRANQUE ELÉCTRICO
1. Batería
2. Fusible principal
3. Interruptor principal
4. Relé de corte del circuito de
arranque
5. Interruptor de arranque
6. Diodo
7. Interruptor del embrague

Page 220 of 238

YAMAHA WR 450F 2009  Manuale de Empleo (in Spanish) 7-8
SISTEMA DE ARRANQUE ELÉCTRICO
PROCEDIMIENTO DE REVISIÓN
Si el motor de arranque no funciona utilice el procedimiento de comprobación siguiente.
*1 marcado: Consulte el apartado "COMPROBACIÓN D

Page 221 of 238

YAMAHA WR 450F 2009  Manuale de Empleo (in Spanish) 7-9
SISTEMA DE ARRANQUE ELÉCTRICO
COMPROBACIÓN DE LOS
ACOPLADORES Y LA CONEXIÓN
DE LOS CABLES
1. Comprobar:
• Conexión de acopladores y ca-
bles
Óxido/polvo/flojas/cortocircuito→
Reparar o

Page 222 of 238

YAMAHA WR 450F 2009  Manuale de Empleo (in Spanish) 7-10
SISTEMA DE ARRANQUE ELÉCTRICO
COMPROBACIÓN DEL
INTERRUPTOR DE ARRANQUE
1. Comprobar:
• Conducción del interruptor de ar-
ranque
No conductivo cuando se pulsa→
Cambiar.
Conductivo cuando

Page 223 of 238

YAMAHA WR 450F 2009  Manuale de Empleo (in Spanish) 7-11
SISTEMA DE ARRANQUE ELÉCTRICO
DESMONTAJE DEL MOTOR DE ARRANQUE
Orden Nombre de la pieza Ctd. Observaciones
Tubo de escapeConsulte el apartado "DESMONTAJE DEL
TUBO DE ESCAPE Y EL SILENCIADOR"
d

Page 224 of 238

YAMAHA WR 450F 2009  Manuale de Empleo (in Spanish) 7-12
SISTEMA DE ARRANQUE ELÉCTRICO
DESARMADO DEL MOTOR DE ARRANQUE
Orden Nombre de la pieza Ctd. Observaciones
1 Tapa delantera del motor de arranque 1
2 Arandela (tapa delantera del motor de arranqu
