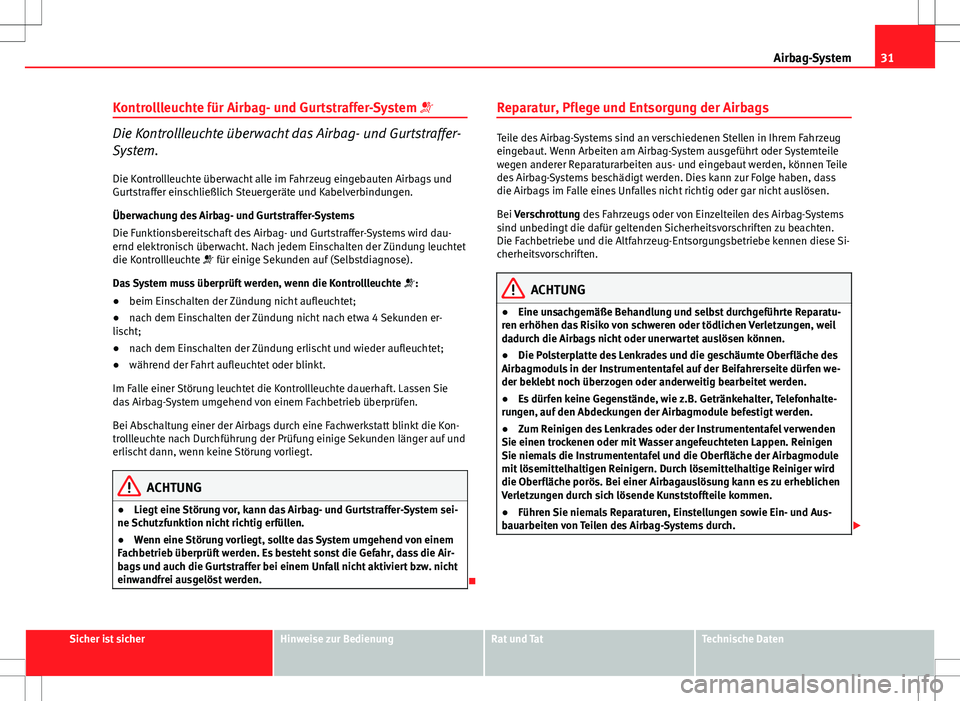

31
Airbag-System
Kontrollleuchte für Airbag- und Gurtstraffer-System 
Die Kontrollleuchte überwacht das Airbag- und Gurtstraffer-
System.
Die Kontrollleuchte überwacht alle im Fahrzeug eingebauten Airbags und
Gurtstraffer einschließlich Steuergeräte und Kabelverbindungen.
Überwachung des Airbag- und Gurtstraffer-Systems
Die Funktionsbereitschaft des Airbag- und Gurtstraffer-Systems wird dau-
ernd elektronisch überwacht. Nach jedem Einschalten der Zündung leuchtet
die Kontrollleuchte  für einige Sekunden auf (Selbstdiagnose).
Das System muss überprüft werden, wenn die Kontrollleuchte :
● beim Einschalten der Zündung nicht aufleuchtet;
● nach dem Einschalten der Zündung nicht nach etwa 4 Sekunden er-
lischt;
● nach dem Einschalten der Zündung erlischt und wieder aufleuchtet;
● während der Fahrt aufleuchtet oder blinkt.
Im Falle einer Störung leuchtet die Kontrollleuchte dauerhaft. Lassen Sie
das Airbag-System umgehend von einem Fachbetrieb überprüfen.
Bei Abschaltung einer der Airbags durch eine Fachwerkstatt blinkt die Kon-
trollleuchte nach Durchführung der Prüfung einige Sekunden länger auf und
erlischt dann, wenn keine Störung vorliegt.
ACHTUNG
● Liegt eine Störung vor, kann das Airbag- und Gurtstraffer-System sei-
ne Schutzfunktion nicht richtig erfüllen.
● Wenn eine Störung vorliegt, sollte das System umgehend von einem
Fachbetrieb überprüft werden. Es besteht sonst die Gefahr, dass die Air-
bags und auch die Gurtstraffer bei einem Unfall nicht aktiviert bzw. nicht
einwandfrei ausgelöst werden.
 Reparatur, Pflege und Entsorgung der Airbags
Teile des Airbag-Systems sind an verschiedenen Stellen in Ihrem Fahrzeug
eingebaut. Wenn Arbeiten am Airbag-System ausgeführt oder Systemteile
wegen anderer Reparaturarbeiten aus- und eingebaut werden, können Teile
des Airbag-Systems beschädigt werden. Dies kann zur Folge haben, dass
die Airbags im Falle eines Unfalles nicht richtig oder gar nicht auslösen.
Bei Verschrottung des Fahrzeugs oder von Einzelteilen des Airbag-Systems
sind unbedingt die dafür geltenden Sicherheitsvorschriften zu beachten.
Die Fachbetriebe und die Altfahrzeug-Entsorgungsbetriebe kennen diese Si-
cherheitsvorschriften.
ACHTUNG
● Eine unsachgemäße Behandlung und selbst durchgeführte Reparatu-
ren erhöhen das Risiko von schweren oder tödlichen Verletzungen, weil
dadurch die Airbags nicht oder unerwartet auslösen können.
● Die Polsterplatte des Lenkrades und die geschäumte Oberfläche des
Airbagmoduls in der Instrumententafel auf der Beifahrerseite dürfen we-
der beklebt noch überzogen oder anderweitig bearbeitet werden.
● Es dürfen keine Gegenstände, wie z.B. Getränkehalter, Telefonhalte-
rungen, auf den Abdeckungen der Airbagmodule befestigt werden.
● Zum Reinigen des Lenkrades oder der Instrumententafel verwenden
Sie einen trockenen oder mit Wasser angefeuchteten Lappen. Reinigen
Sie niemals die Instrumententafel und die Oberfläche der Airbagmodule
mit lösemittelhaltigen Reinigern. Durch lösemittelhaltige Reiniger wird
die Oberfläche porös. Bei einer Airbagauslösung kann es zu erheblichen
Verletzungen durch sich lösende Kunststoffteile kommen.
● Führen Sie niemals Reparaturen, Einstellungen sowie Ein- und Aus-
bauarbeiten von Teilen des Airbag-Systems durch. 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

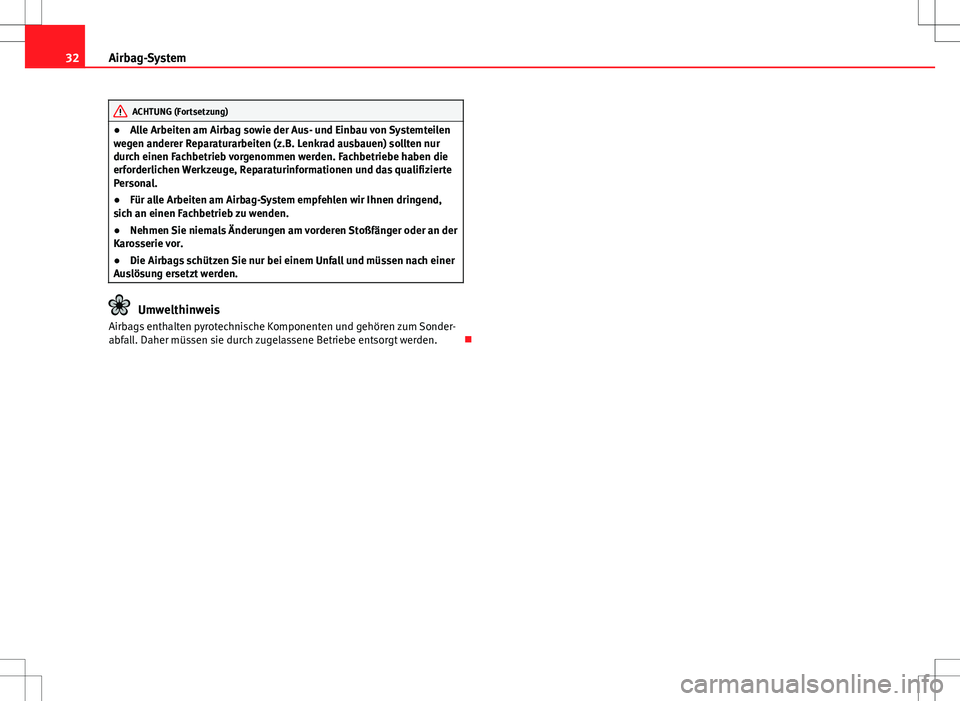

32Airbag-System
ACHTUNG (Fortsetzung)
● Alle Arbeiten am Airbag sowie der Aus- und Einbau von Systemteilen
wegen anderer Reparaturarbeiten (z.B. Lenkrad ausbauen) sollten nur
durch einen Fachbetrieb vorgenommen werden. Fachbetriebe haben die
erforderlichen Werkzeuge, Reparaturinformationen und das qualifizierte
Personal.
● Für alle Arbeiten am Airbag-System empfehlen wir Ihnen dringend,
sich an einen Fachbetrieb zu wenden.
● Nehmen Sie niemals Änderungen am vorderen Stoßfänger oder an der
Karosserie vor.
● Die Airbags schützen Sie nur bei einem Unfall und müssen nach einer
Auslösung ersetzt werden.
Umwelthinweis
Airbags enthalten pyrotechnische Komponenten und gehören zum Sonder-
abfall. Daher müssen sie durch zugelassene Betriebe entsorgt werden. 

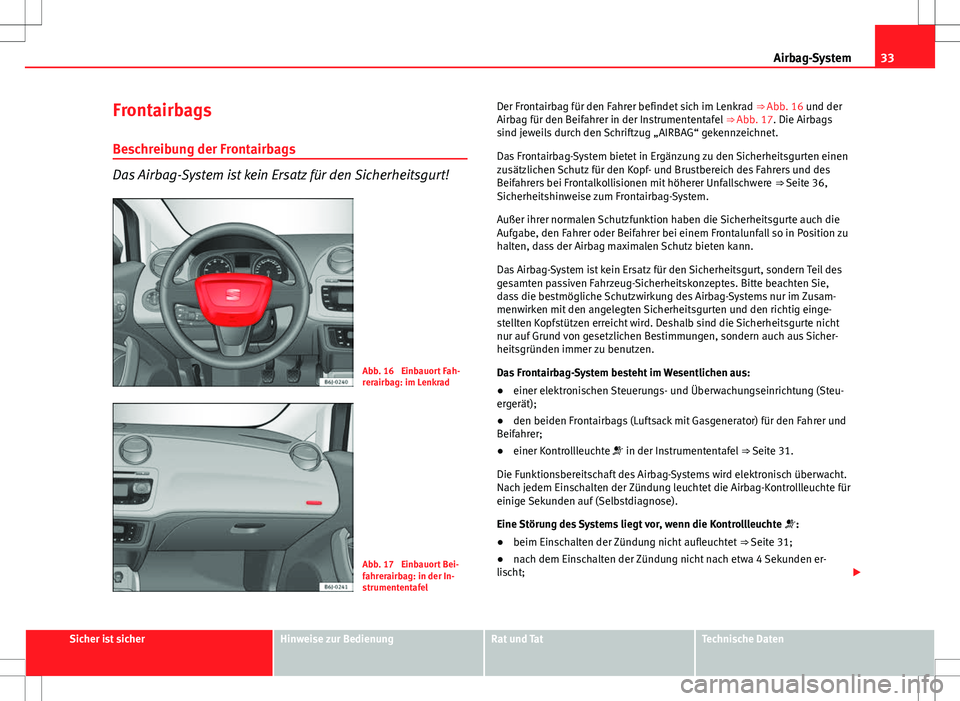

33
Airbag-System
Frontairbags
Beschreibung der Frontairbags
Das Airbag-System ist kein Ersatz für den Sicherheitsgurt!
Abb. 16 Einbauort Fah-
rerairbag: im Lenkrad
Abb. 17 Einbauort Bei-
fahrerairbag: in der In-
strumententafel Der Frontairbag für den Fahrer befindet sich im Lenkrad
⇒ Abb. 16 und der
Airbag für den Beifahrer in der Instrumententafel ⇒ Abb. 17. Die Airbags
sind jeweils durch den Schriftzug „AIRBAG“ gekennzeichnet.
Das Frontairbag-System bietet in Ergänzung zu den Sicherheitsgurten einen
zusätzlichen Schutz für den Kopf- und Brustbereich des Fahrers und des
Beifahrers bei Frontalkollisionen mit höherer Unfallschwere ⇒ Seite 36,
Sicherheitshinweise zum Frontairbag-System.
Außer ihrer normalen Schutzfunktion haben die Sicherheitsgurte auch die
Aufgabe, den Fahrer oder Beifahrer bei einem Frontalunfall so in Position zu
halten, dass der Airbag maximalen Schutz bieten kann.
Das Airbag-System ist kein Ersatz für den Sicherheitsgurt, sondern Teil des
gesamten passiven Fahrzeug-Sicherheitskonzeptes. Bitte beachten Sie,
dass die bestmögliche Schutzwirkung des Airbag-Systems nur im Zusam-
menwirken mit den angelegten Sicherheitsgurten und den richtig einge-
stellten Kopfstützen erreicht wird. Deshalb sind die Sicherheitsgurte nicht
nur auf Grund von gesetzlichen Bestimmungen, sondern auch aus Sicher-
heitsgründen immer zu benutzen.
Das Frontairbag-System besteht im Wesentlichen aus:
● einer elektronischen Steuerungs- und Überwachungseinrichtung (Steu-
ergerät);
● den beiden Frontairbags (Luftsack mit Gasgenerator) für den Fahrer und
Beifahrer;
● einer Kontrollleuchte  in der Instrumententafel ⇒ Seite 31.
Die Funktionsbereitschaft des Airbag-Systems wird elektronisch überwacht.
Nach jedem Einschalten der Zündung leuchtet die Airbag-Kontrollleuchte für
einige Sekunden auf (Selbstdiagnose).
Eine Störung des Systems liegt vor, wenn die Kontrollleuchte :
● beim Einschalten der Zündung nicht aufleuchtet ⇒ Seite 31;
● nach dem Einschalten der Zündung nicht nach etwa 4 Sekunden er-
lischt; 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

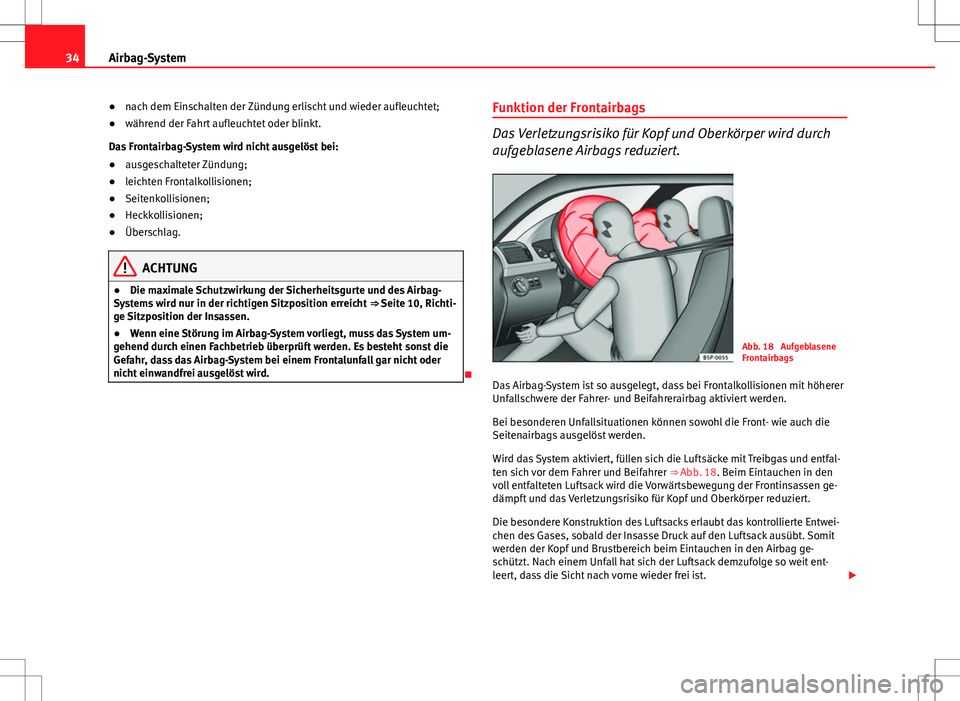

34Airbag-System
●nach dem Einschalten der Zündung erlischt und wieder aufleuchtet;
● während der Fahrt aufleuchtet oder blinkt.
Das Frontairbag-System wird nicht ausgelöst bei:
● ausgeschalteter Zündung;
● leichten Frontalkollisionen;
● Seitenkollisionen;
● Heckkollisionen;
● Überschlag.
ACHTUNG
● Die maximale Schutzwirkung der Sicherheitsgurte und des Airbag-
Systems wird nur in der richtigen Sitzposition erreicht ⇒ Seite 10, Richti-
ge Sitzposition der Insassen.
● Wenn eine Störung im Airbag-System vorliegt, muss das System um-
gehend durch einen Fachbetrieb überprüft werden. Es besteht sonst die
Gefahr, dass das Airbag-System bei einem Frontalunfall gar nicht oder
nicht einwandfrei ausgelöst wird.
 Funktion der Frontairbags
Das Verletzungsrisiko für Kopf und Oberkörper wird durch
aufgeblasene Airbags reduziert.
Abb. 18 Aufgeblasene
Frontairbags
Das Airbag-System ist so ausgelegt, dass bei Frontalkollisionen mit höherer
Unfallschwere der Fahrer- und Beifahrerairbag aktiviert werden.
Bei besonderen Unfallsituationen können sowohl die Front- wie auch die
Seitenairbags ausgelöst werden.
Wird das System aktiviert, füllen sich die Luftsäcke mit Treibgas und entfal-
ten sich vor dem Fahrer und Beifahrer ⇒ Abb. 18. Beim Eintauchen in den
voll entfalteten Luftsack wird die Vorwärtsbewegung der Frontinsassen ge-
dämpft und das Verletzungsrisiko für Kopf und Oberkörper reduziert.
Die besondere Konstruktion des Luftsacks erlaubt das kontrollierte Entwei-
chen des Gases, sobald der Insasse Druck auf den Luftsack ausübt. Somit
werden der Kopf und Brustbereich beim Eintauchen in den Airbag ge-
schützt. Nach einem Unfall hat sich der Luftsack demzufolge so weit ent-
leert, dass die Sicht nach vorne wieder frei ist. 

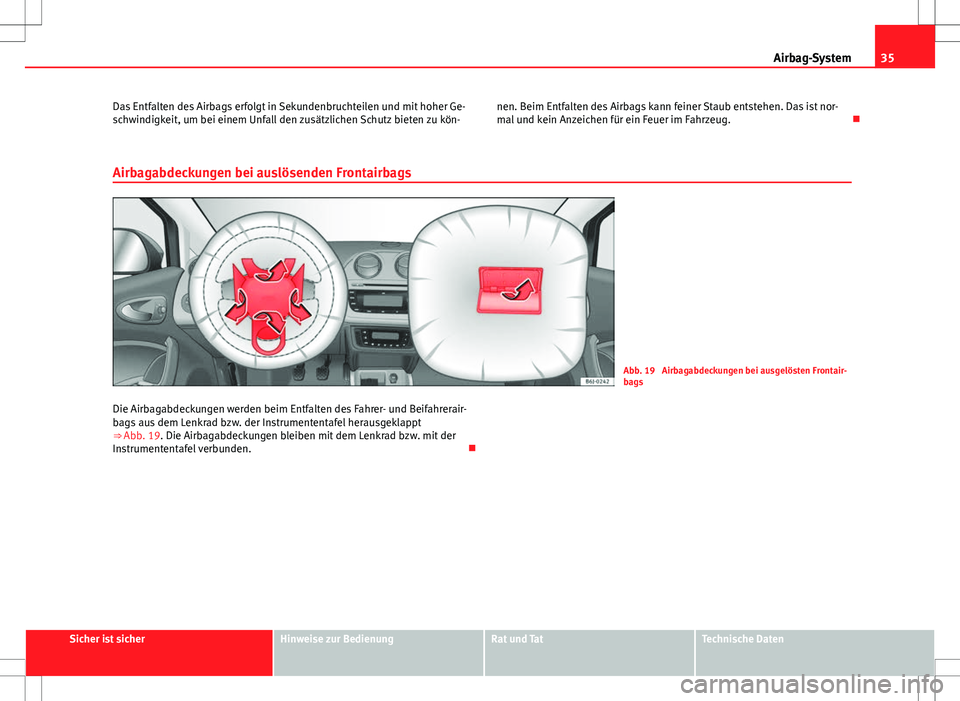

35
Airbag-System
Das Entfalten des Airbags erfolgt in Sekundenbruchteilen und mit hoher Ge-
schwindigkeit, um bei einem Unfall den zusätzlichen Schutz bieten zu kön- nen. Beim Entfalten des Airbags kann feiner Staub entstehen. Das ist nor-
mal und kein Anzeichen für ein Feuer im Fahrzeug.

Airbagabdeckungen bei auslösenden Frontairbags
Abb. 19 Airbagabdeckungen bei ausgelösten Frontair-
bags
Die Airbagabdeckungen werden beim Entfalten des Fahrer- und Beifahrerair-
bags aus dem Lenkrad bzw. der Instrumententafel herausgeklappt
⇒ Abb. 19. Die Airbagabdeckungen bleiben mit dem Lenkrad bzw. mit der
Instrumententafel verbunden. 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

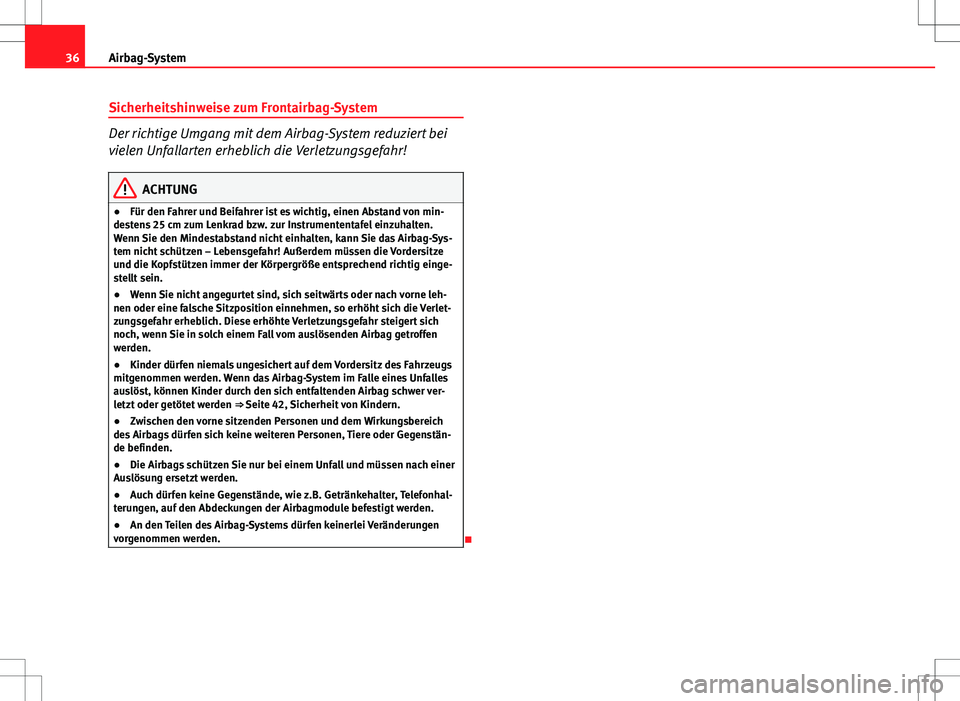

36Airbag-System
Sicherheitshinweise zum Frontairbag-System
Der richtige Umgang mit dem Airbag-System reduziert bei
vielen Unfallarten erheblich die Verletzungsgefahr!
ACHTUNG
● Für den Fahrer und Beifahrer ist es wichtig, einen Abstand von min-
destens 25 cm zum Lenkrad bzw. zur Instrumententafel einzuhalten.
Wenn Sie den Mindestabstand nicht einhalten, kann Sie das Airbag-Sys-
tem nicht schützen – Lebensgefahr! Außerdem müssen die Vordersitze
und die Kopfstützen immer der Körpergröße entsprechend richtig einge-
stellt sein.
● Wenn Sie nicht angegurtet sind, sich seitwärts oder nach vorne leh-
nen oder eine falsche Sitzposition einnehmen, so erhöht sich die Verlet-
zungsgefahr erheblich. Diese erhöhte Verletzungsgefahr steigert sich
noch, wenn Sie in solch einem Fall vom auslösenden Airbag getroffen
werden.
● Kinder dürfen niemals ungesichert auf dem Vordersitz des Fahrzeugs
mitgenommen werden. Wenn das Airbag-System im Falle eines Unfalles
auslöst, können Kinder durch den sich entfaltenden Airbag schwer ver-
letzt oder getötet werden ⇒ Seite 42, Sicherheit von Kindern.
● Zwischen den vorne sitzenden Personen und dem Wirkungsbereich
des Airbags dürfen sich keine weiteren Personen, Tiere oder Gegenstän-
de befinden.
● Die Airbags schützen Sie nur bei einem Unfall und müssen nach einer
Auslösung ersetzt werden.
● Auch dürfen keine Gegenstände, wie z.B. Getränkehalter, Telefonhal-
terungen, auf den Abdeckungen der Airbagmodule befestigt werden.
● An den Teilen des Airbag-Systems dürfen keinerlei Veränderungen
vorgenommen werden.


37
Airbag-System
Seitenairbags Beschreibung der Seitenairbags
Das Airbag-System ist kein Ersatz für den Sicherheitsgurt!
Abb. 20 Seitenairbag
im Fahrersitz
Die Seitenairbags befinden sich in den Rückenlehnenpolstern des Fahrersit-
zes ⇒ Abb. 20 und Beifahrersitzes. Die Einbauorte sind jeweils durch den
Schriftzug „AIRBAG“ im oberen Bereich der Rückenlehnen gekennzeichnet.
Das Seitenairbag-System bietet in Ergänzung zu den Sicherheitsgurten ei-
nen zusätzlichen Schutz für den Oberkörperbereich der Insassen auf den
Vordersitzen bei Seitenkollisionen mit höherer Unfallschwere ⇒ Seite 38,
Sicherheitshinweise zum Umgang mit dem Seitenairbag-System.
Im Fall von Seitenkollisionen verringern die Seitenairbags das Verletzungsri-
siko für die Körperpartien, die dem Aufprall zugewandt sind. Außer ihrer
normalen Schutzfunktion haben die Sicherheitsgurte auch die Aufgabe, die
Insassen auf den Vordersitzen bei einem Seitenunfall so in Position zu hal-
ten, dass der Seitenairbag maximalen Schutz bieten kann. Das Airbag-System ist kein Ersatz für den Sicherheitsgurt, sondern Teil des
gesamten passiven Fahrzeug-Sicherheitskonzeptes. Bitte beachten Sie,
dass die bestmögliche Schutzwirkung des Airbag-Systems nur im Zusam-
menwirken mit den angelegten Sicherheitsgurten erreicht wird. Deshalb
sind die Sicherheitsgurte nicht nur auf Grund von gesetzlichen Bestimmun-
gen, sondern auch aus Sicherheitsgründen immer zu benutzen.
Das Seitenairbag-System wird nicht ausgelöst bei:
●
ausgeschalteter Zündung;
● leichten Seitenkollisionen;
● Frontalkollisionen;
● Heckkollisionen;
● Überschlag.
Das Airbag-System besteht im Wesentlichen aus:
● einer elektronischen Steuerungs- und Überwachungseinrichtung (Steu-
ergerät);
● den Seitenairbags seitlich in den Rückenlehnen der Vordersitze;
● einer Kontrollleuchte  in der Instrumententafel ⇒ Seite 31.
Die Funktionsbereitschaft des Airbag-Systems wird elektronisch überwacht.
Nach jedem Einschalten der Zündung leuchtet die Airbag-Kontrollleuchte für
ca. 4 Sekunden lang auf (Eigendiagnose).
ACHTUNG
● Fahren Sie nicht mit ausgebauten Innenverkleidungen der Türen.
● Fahren Sie nicht, wenn die inneren Türverkleidungen ausgebaut wur-
den oder die Verkleidungen nicht korrekt ausgerichtet sind.
● Fahren Sie nicht, wenn die Lautsprecher in den Türverkleidungen aus-
gebaut wurden; es sei denn, die Lautsprecheröffnungen wurden ord-
nungsgemäß abgedeckt. 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

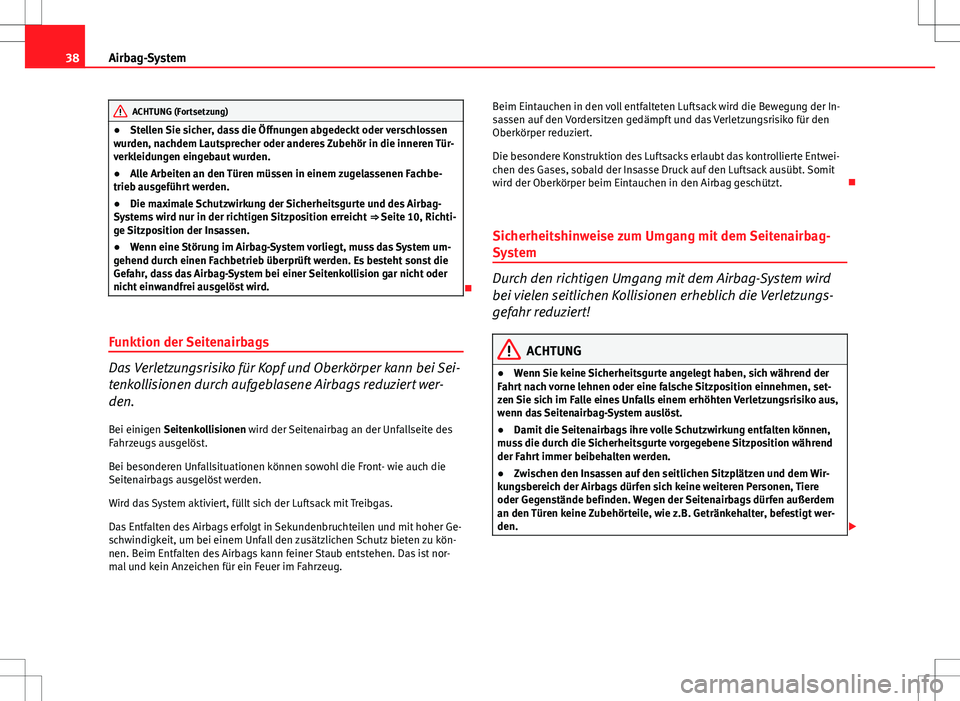

38Airbag-System
ACHTUNG (Fortsetzung)
● Stellen Sie sicher, dass die Öffnungen abgedeckt oder verschlossen
wurden, nachdem Lautsprecher oder anderes Zubehör in die inneren Tür-
verkleidungen eingebaut wurden.
● Alle Arbeiten an den Türen müssen in einem zugelassenen Fachbe-
trieb ausgeführt werden.
● Die maximale Schutzwirkung der Sicherheitsgurte und des Airbag-
Systems wird nur in der richtigen Sitzposition erreicht ⇒ Seite 10, Richti-
ge Sitzposition der Insassen.
● Wenn eine Störung im Airbag-System vorliegt, muss das System um-
gehend durch einen Fachbetrieb überprüft werden. Es besteht sonst die
Gefahr, dass das Airbag-System bei einer Seitenkollision gar nicht oder
nicht einwandfrei ausgelöst wird.

Funktion der Seitenairbags
Das Verletzungsrisiko für Kopf und Oberkörper kann bei Sei-
tenkollisionen durch aufgeblasene Airbags reduziert wer-
den.
Bei einigen Seitenkollisionen wird der Seitenairbag an der Unfallseite des
Fahrzeugs ausgelöst.
Bei besonderen Unfallsituationen können sowohl die Front- wie auch die
Seitenairbags ausgelöst werden.
Wird das System aktiviert, füllt sich der Luftsack mit Treibgas.
Das Entfalten des Airbags erfolgt in Sekundenbruchteilen und mit hoher Ge-
schwindigkeit, um bei einem Unfall den zusätzlichen Schutz bieten zu kön-
nen. Beim Entfalten des Airbags kann feiner Staub entstehen. Das ist nor-
mal und kein Anzeichen für ein Feuer im Fahrzeug. Beim Eintauchen in den voll entfalteten Luftsack wird die Bewegung der In-
sassen auf den Vordersitzen gedämpft und das Verletzungsrisiko für den
Oberkörper reduziert.
Die besondere Konstruktion des Luftsacks erlaubt das kontrollierte Entwei-
chen des Gases, sobald der Insasse Druck auf den Luftsack ausübt. Somit
wird der Oberkörper beim Eintauchen in den Airbag geschützt.

Sicherheitshinweise zum Umgang mit dem Seitenairbag-
System
Durch den richtigen Umgang mit dem Airbag-System wird
bei vielen seitlichen Kollisionen erheblich die Verletzungs-
gefahr reduziert!
ACHTUNG
● Wenn Sie keine Sicherheitsgurte angelegt haben, sich während der
Fahrt nach vorne lehnen oder eine falsche Sitzposition einnehmen, set-
zen Sie sich im Falle eines Unfalls einem erhöhten Verletzungsrisiko aus,
wenn das Seitenairbag-System auslöst.
● Damit die Seitenairbags ihre volle Schutzwirkung entfalten können,
muss die durch die Sicherheitsgurte vorgegebene Sitzposition während
der Fahrt immer beibehalten werden.
● Zwischen den Insassen auf den seitlichen Sitzplätzen und dem Wir-
kungsbereich der Airbags dürfen sich keine weiteren Personen, Tiere
oder Gegenstände befinden. Wegen der Seitenairbags dürfen außerdem
an den Türen keine Zubehörteile, wie z.B. Getränkehalter, befestigt wer-
den. 
