2009 Seat Ibiza SC Betriebsanleitung (in German)

247
Selbsthilfe
Blinklicht
Abb. 154 Blinklicht
– Öffnen Sie die Motorraumklappe.
– Den Lampenträger ⇒ Abb. 154 A
nach links drehen und zie-
hen.
– Nehmen Sie die Glühlampe durch Druck auf die Fassung und
gleichzeitiges Drehen nach links heraus.
– Beim Einsetzen der neuen Lampe gehen Sie in umgekehrter
Reihenfolge vor. 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

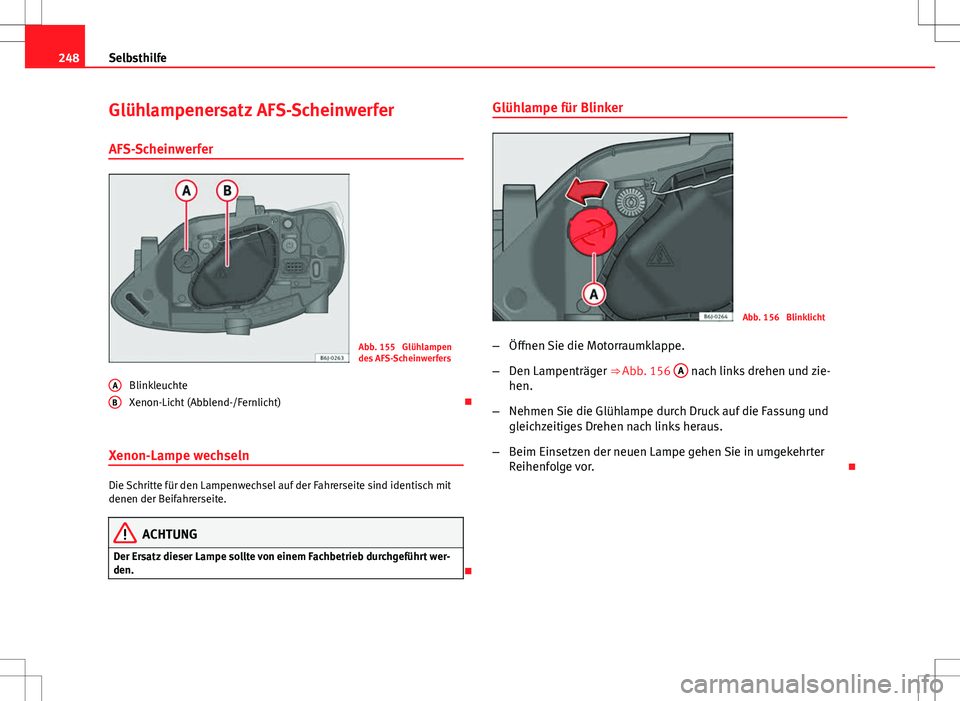

248Selbsthilfe
Glühlampenersatz AFS-Scheinwerfer
AFS-Scheinwerfer
Abb. 155 Glühlampen
des AFS-Scheinwerfers
Blinkleuchte
Xenon-Licht (Abblend-/Fernlicht) 
Xenon-Lampe wechseln
Die Schritte für den Lampenwechsel auf der Fahrerseite sind identisch mit
denen der Beifahrerseite.
ACHTUNG
Der Ersatz dieser Lampe sollte von einem Fachbetrieb durchgeführt wer-
den.

A
B
Glühlampe für Blinker
Abb. 156 Blinklicht
– Öffnen Sie die Motorraumklappe.
– Den Lampenträger ⇒ Abb. 156 A
nach links drehen und zie-
hen.
– Nehmen Sie die Glühlampe durch Druck auf die Fassung und
gleichzeitiges Drehen nach links heraus.
– Beim Einsetzen der neuen Lampe gehen Sie in umgekehrter
Reihenfolge vor. 

249
Selbsthilfe
Glühlampenersatz Nebelscheinwerfer Glühlampe des Nebelscheinwerfers
Abb. 157 Nebelschein-
werfer
Abb. 158 Nebelschein-
werfer –
Entfernen Sie die Schraube ⇒ Abb. 157 A
mit einem Schrau-
bendreher aus dem Gitter des Nebelscheinwerfers.
– Clipsen Sie die Klammern an den Umrissen des Gitters mit einer
kleinen Hebelbewegung heraus.
– Entfernen Sie die Schrauben (3x) ⇒ Abb. 158 B
, um den Ne-
belscheinwerfer herauszunehmen.
– Ziehen Sie die Metallklammer an der Oberseite des Nebel-
scheinwerfers zur Außenseite des Fahrzeuges ab ⇒ Abb. 158
C
. 
Lampenträger ausbauen
Abb. 159 Nebelschein-
werfer
– Ziehen Sie den Stecker ⇒ Abb. 159 A
von der Lampe ab.
– Den Lampenträger ⇒ Abb. 159 B
nach links drehen und zie-
hen. 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

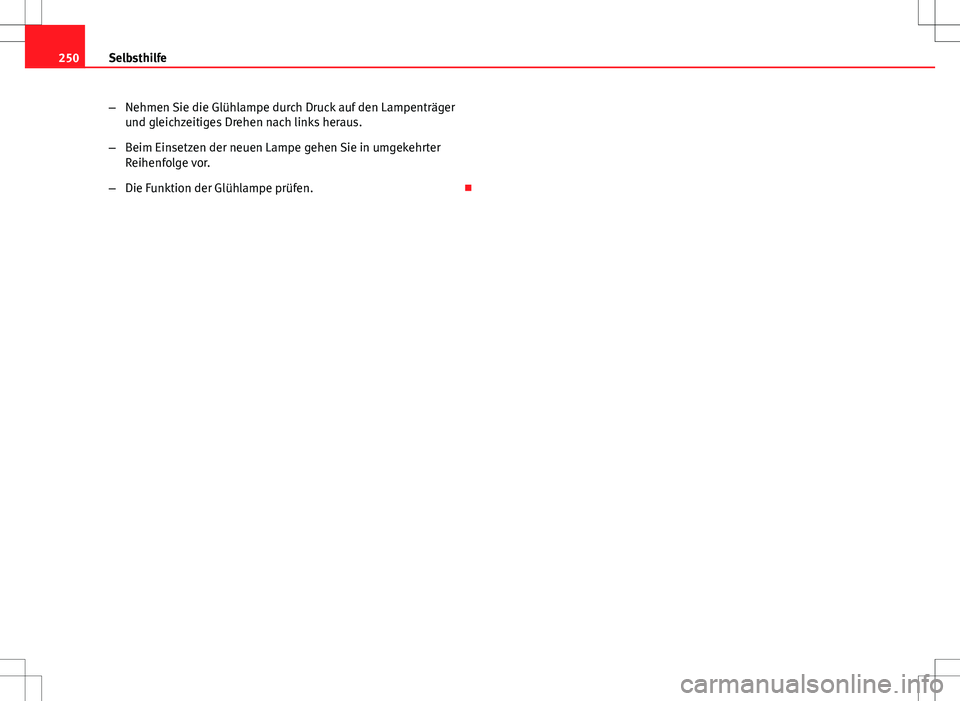

250Selbsthilfe
–Nehmen Sie die Glühlampe durch Druck auf den Lampenträger
und gleichzeitiges Drehen nach links heraus.
– Beim Einsetzen der neuen Lampe gehen Sie in umgekehrter
Reihenfolge vor.
– Die Funktion der Glühlampe prüfen. 

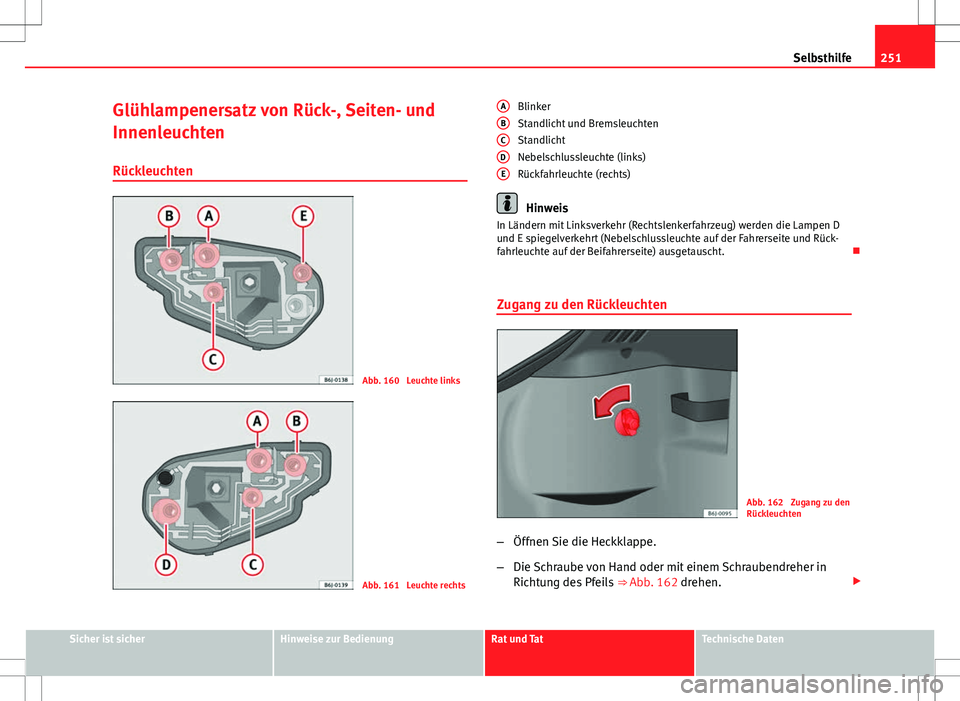

251
Selbsthilfe
Glühlampenersatz von Rück-, Seiten- und
Innenleuchten Rückleuchten
Abb. 160 Leuchte links
Abb. 161 Leuchte rechts Blinker
Standlicht und Bremsleuchten
Standlicht
Nebelschlussleuchte (links)
Rückfahrleuchte (rechts)
Hinweis
In Ländern mit Linksverkehr (Rechtslenkerfahrzeug) werden die Lampen D
und E spiegelverkehrt (Nebelschlussleuchte auf der Fahrerseite und Rück-
fahrleuchte auf der Beifahrerseite) ausgetauscht. 
Zugang zu den Rückleuchten
Abb. 162 Zugang zu den
Rückleuchten
– Öffnen Sie die Heckklappe.
– Die Schraube von Hand oder mit einem Schraubendreher in
Richtung des Pfeils ⇒ Abb. 162 drehen. 
A
BCDE
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

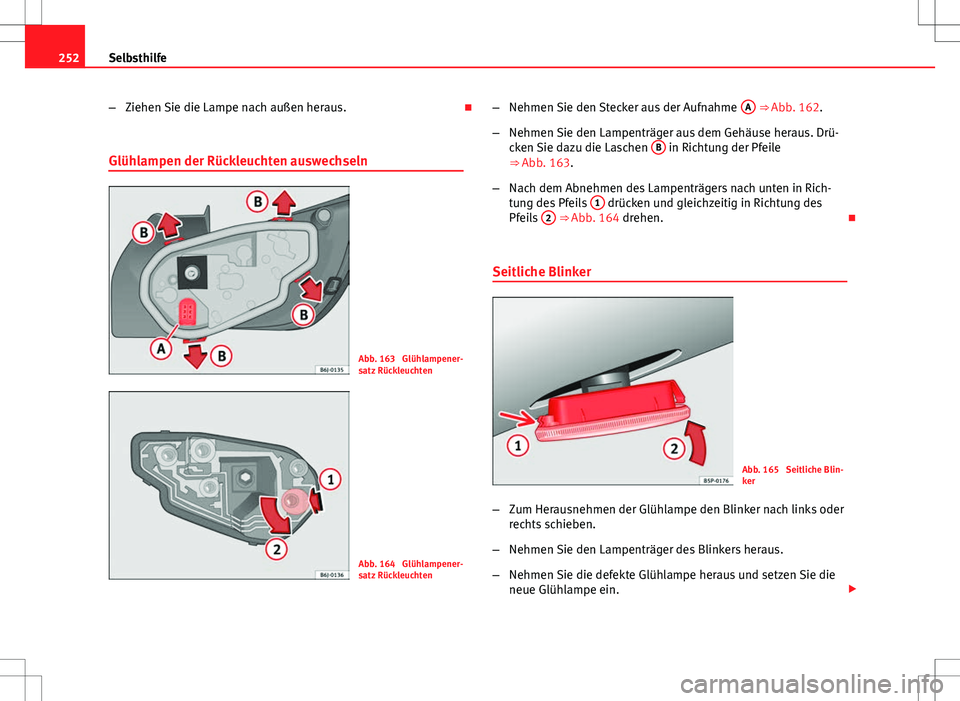

252Selbsthilfe
–Ziehen Sie die Lampe nach außen heraus. 
Glühlampen der Rückleuchten auswechseln
Abb. 163 Glühlampener-
satz Rückleuchten
Abb. 164 Glühlampener-
satz Rückleuchten –
Nehmen Sie den Stecker aus der Aufnahme A
⇒ Abb. 162.
– Nehmen Sie den Lampenträger aus dem Gehäuse heraus. Drü-
cken Sie dazu die Laschen B
in Richtung der Pfeile
⇒ Abb. 163.
– Nach dem Abnehmen des Lampenträgers nach unten in Rich-
tung des Pfeils 1
drücken und gleichzeitig in Richtung des
Pfeils 2 ⇒ Abb. 164 drehen. 
Seitliche Blinker
Abb. 165 Seitliche Blin-
ker
– Zum Herausnehmen der Glühlampe den Blinker nach links oder
rechts schieben.
– Nehmen Sie den Lampenträger des Blinkers heraus.
– Nehmen Sie die defekte Glühlampe heraus und setzen Sie die
neue Glühlampe ein. 

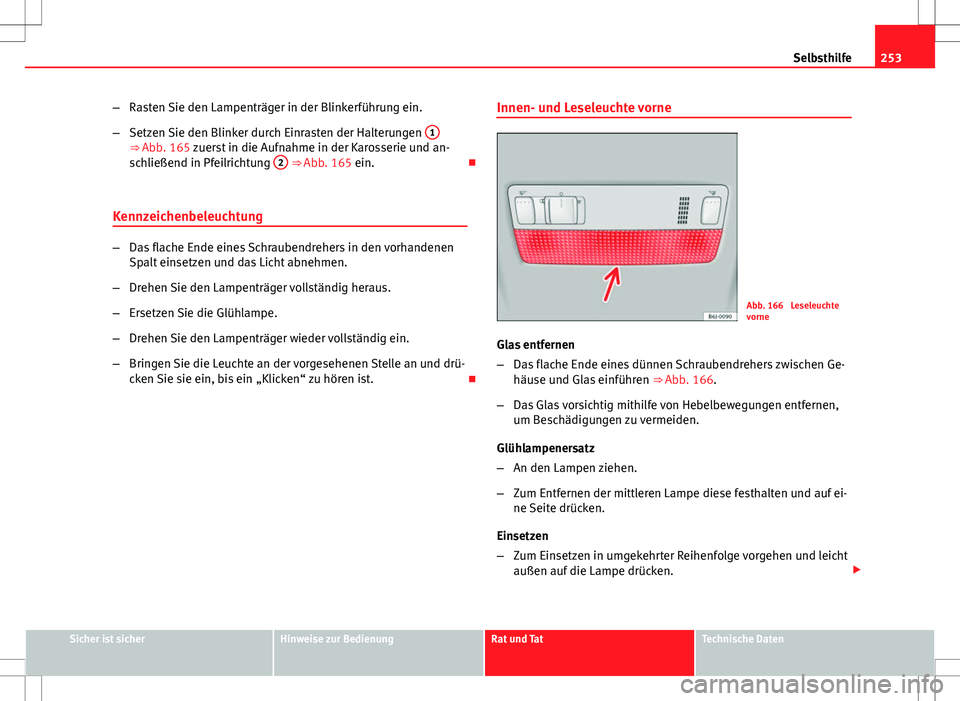

253
Selbsthilfe
– Rasten Sie den Lampenträger in der Blinkerführung ein.
– Setzen Sie den Blinker durch Einrasten der Halterungen 1
⇒ Abb. 165 zuerst in die Aufnahme in der Karosserie und an-
schließend in Pfeilrichtung 2 ⇒ Abb. 165 ein. 
Kennzeichenbeleuchtung
– Das flache Ende eines Schraubendrehers in den vorhandenen
Spalt einsetzen und das Licht abnehmen.
– Drehen Sie den Lampenträger vollständig heraus.
– Ersetzen Sie die Glühlampe.
– Drehen Sie den Lampenträger wieder vollständig ein.
– Bringen Sie die Leuchte an der vorgesehenen Stelle an und drü-
cken Sie sie ein, bis ein „Klicken“ zu hören ist. Innen- und Leseleuchte vorne
Abb. 166 Leseleuchte
vorne
Glas entfernen
– Das flache Ende eines dünnen Schraubendrehers zwischen Ge-
häuse und Glas einführen ⇒ Abb. 166.
– Das Glas vorsichtig mithilfe von Hebelbewegungen entfernen,
um Beschädigungen zu vermeiden.
Glühlampenersatz
– An den Lampen ziehen.
– Zum Entfernen der mittleren Lampe diese festhalten und auf ei-
ne Seite drücken.
Einsetzen
– Zum Einsetzen in umgekehrter Reihenfolge vorgehen und leicht
außen auf die Lampe drücken. 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

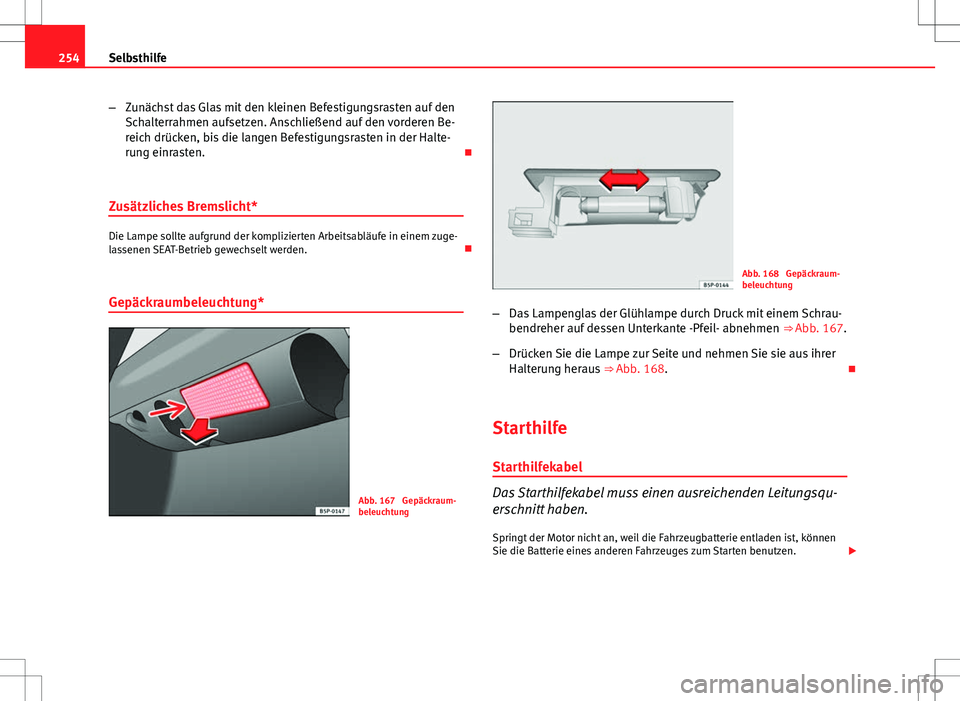

254Selbsthilfe
–Zunächst das Glas mit den kleinen Befestigungsrasten auf den
Schalterrahmen aufsetzen. Anschließend auf den vorderen Be-
reich drücken, bis die langen Befestigungsrasten in der Halte-
rung einrasten. 
Zusätzliches Bremslicht*
Die Lampe sollte aufgrund der komplizierten Arbeitsabläufe in einem zuge-
lassenen SEAT-Betrieb gewechselt werden. 
Gepäckraumbeleuchtung*
Abb. 167 Gepäckraum-
beleuchtung
Abb. 168 Gepäckraum-
beleuchtung
– Das Lampenglas der Glühlampe durch Druck mit einem Schrau-
bendreher auf dessen Unterkante -Pfeil- abnehmen ⇒ Abb. 167.
– Drücken Sie die Lampe zur Seite und nehmen Sie sie aus ihrer
Halterung heraus ⇒ Abb. 168. 
Starthilfe Starthilfekabel
Das Starthilfekabel muss einen ausreichenden Leitungsqu-
erschnitt haben.Springt der Motor nicht an, weil die Fahrzeugbatterie entladen ist, können
Sie die Batterie eines anderen Fahrzeuges zum Starten benutzen. 
