2009 Seat Ibiza SC Betriebsanleitung (in German)

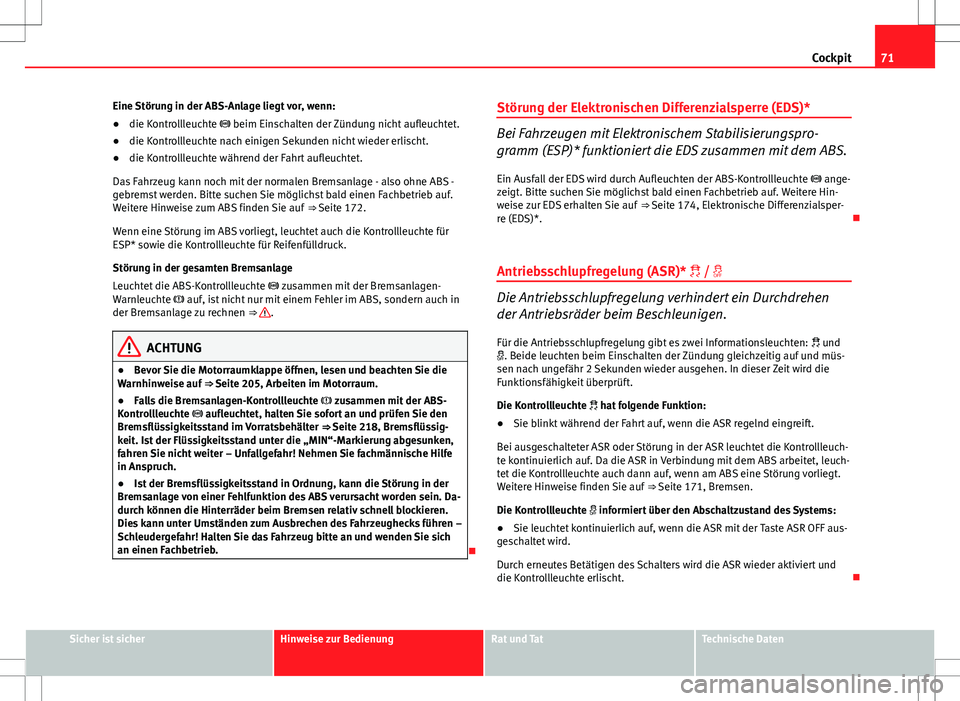

71
Cockpit
Eine Störung in der ABS-Anlage liegt vor, wenn:
● die Kontrollleuchte  beim Einschalten der Zündung nicht aufleuchtet.
● die Kontrollleuchte nach einigen Sekunden nicht wieder erlischt.
● die Kontrollleuchte während der Fahrt aufleuchtet.
Das Fahrzeug kann noch mit der normalen Bremsanlage - also ohne ABS -
gebremst werden. Bitte suchen Sie möglichst bald einen Fachbetrieb auf.
Weitere Hinweise zum ABS finden Sie auf ⇒ Seite 172.
Wenn eine Störung im ABS vorliegt, leuchtet auch die Kontrollleuchte für
ESP* sowie die Kontrollleuchte für Reifenfülldruck.
Störung in der gesamten Bremsanlage
Leuchtet die ABS-Kontrollleuchte  zusammen mit der Bremsanlagen-
Warnleuchte  auf, ist nicht nur mit einem Fehler im ABS, sondern auch in
der Bremsanlage zu rechnen ⇒ 
.
ACHTUNG
● Bevor Sie die Motorraumklappe öffnen, lesen und beachten Sie die
Warnhinweise auf ⇒ Seite 205, Arbeiten im Motorraum.
● Falls die Bremsanlagen-Kontrollleuchte  zusammen mit der ABS-
Kontrollleuchte  aufleuchtet, halten Sie sofort an und prüfen Sie den
Bremsflüssigkeitsstand im Vorratsbehälter ⇒ Seite 218, Bremsflüssig-
keit. Ist der Flüssigkeitsstand unter die „MIN“-Markierung abgesunken,
fahren Sie nicht weiter – Unfallgefahr! Nehmen Sie fachmännische Hilfe
in Anspruch.
● Ist der Bremsflüssigkeitsstand in Ordnung, kann die Störung in der
Bremsanlage von einer Fehlfunktion des ABS verursacht worden sein. Da-
durch können die Hinterräder beim Bremsen relativ schnell blockieren.
Dies kann unter Umständen zum Ausbrechen des Fahrzeughecks führen –
Schleudergefahr! Halten Sie das Fahrzeug bitte an und wenden Sie sich
an einen Fachbetrieb.
 Störung der Elektronischen Differenzialsperre (EDS)*
Bei Fahrzeugen mit Elektronischem Stabilisierungspro-
gramm (ESP)* funktioniert die EDS zusammen mit dem ABS.
Ein Ausfall der EDS wird durch Aufleuchten der ABS-Kontrollleuchte  ange-
zeigt. Bitte suchen Sie möglichst bald einen Fachbetrieb auf. Weitere Hin-
weise zur EDS erhalten Sie auf ⇒ Seite 174, Elektronische Differenzialsper-
re (EDS)*. 
Antriebsschlupfregelung (ASR)*  / 
Die Antriebsschlupfregelung verhindert ein Durchdrehen
der Antriebsräder beim Beschleunigen. Für die Antriebsschlupfregelung gibt es zwei Informationsleuchten:  und
 . Beide leuchten beim Einschalten der Zündung gleichzeitig auf und müs-
sen nach ungefähr 2 Sekunden wieder ausgehen. In dieser Zeit wird die
Funktionsfähigkeit überprüft.
Die Kontrollleuchte  hat folgende Funktion:
● Sie blinkt während der Fahrt auf, wenn die ASR regelnd eingreift.
Bei ausgeschalteter ASR oder Störung in der ASR leuchtet die Kontrollleuch-
te kontinuierlich auf. Da die ASR in Verbindung mit dem ABS arbeitet, leuch-
tet die Kontrollleuchte auch dann auf, wenn am ABS eine Störung vorliegt.
Weitere Hinweise finden Sie auf ⇒ Seite 171, Bremsen.
Die Kontrollleuchte  informiert über den Abschaltzustand des Systems:
● Sie leuchtet kontinuierlich auf, wenn die ASR mit der Taste ASR OFF aus-
geschaltet wird.
Durch erneutes Betätigen des Schalters wird die ASR wieder aktiviert und
die Kontrollleuchte erlischt. 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

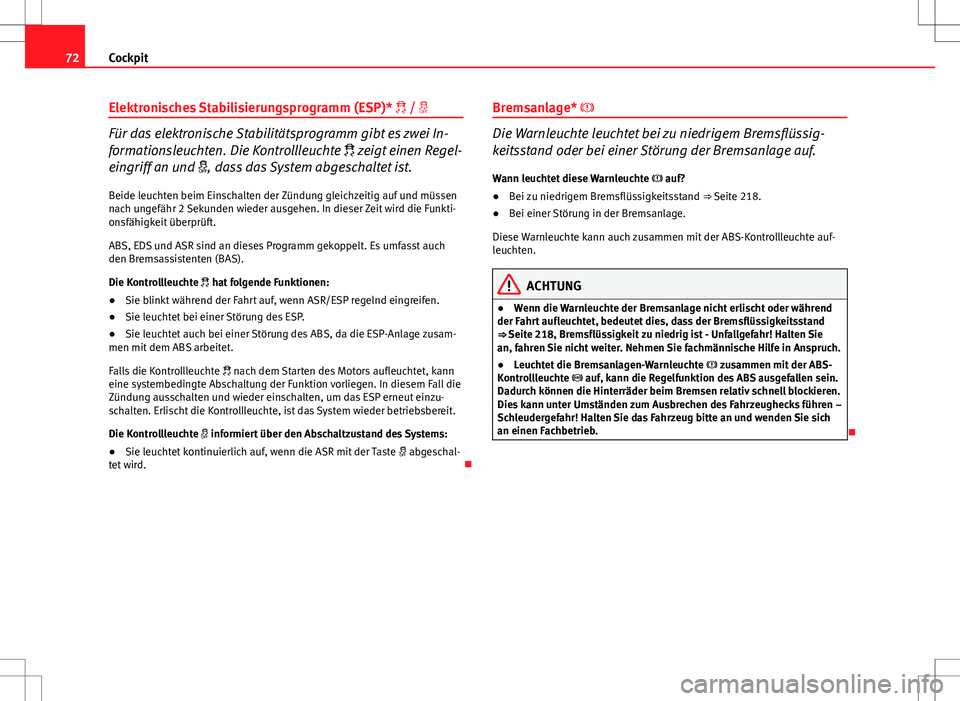

72Cockpit
Elektronisches Stabilisierungsprogramm (ESP)*  / 
Für das elektronische Stabilitätsprogramm gibt es zwei In-
formationsleuchten. Die Kontrollleuchte  zeigt einen Regel-
eingriff an und , dass das System abgeschaltet ist.
Beide leuchten beim Einschalten der Zündung gleichzeitig auf und müssen
nach ungefähr 2 Sekunden wieder ausgehen. In dieser Zeit wird die Funkti-
onsfähigkeit überprüft.
ABS, EDS und ASR sind an dieses Programm gekoppelt. Es umfasst auch
den Bremsassistenten (BAS).
Die Kontrollleuchte  hat folgende Funktionen:
● Sie blinkt während der Fahrt auf, wenn ASR/ESP regelnd eingreifen.
● Sie leuchtet bei einer Störung des ESP.
● Sie leuchtet auch bei einer Störung des ABS, da die ESP-Anlage zusam-
men mit dem ABS arbeitet.
Falls die Kontrollleuchte  nach dem Starten des Motors aufleuchtet, kann
eine systembedingte Abschaltung der Funktion vorliegen. In diesem Fall die
Zündung ausschalten und wieder einschalten, um das ESP erneut einzu-
schalten. Erlischt die Kontrollleuchte, ist das System wieder betriebsbereit.
Die Kontrollleuchte  informiert über den Abschaltzustand des Systems:
● Sie leuchtet kontinuierlich auf, wenn die ASR mit der Taste  abgeschal-
tet wird. Bremsanlage* Die Warnleuchte leuchtet bei zu niedrigem Bremsflüssig-
keitsstand oder bei einer Störung der Bremsanlage auf.
Wann leuchtet diese Warnleuchte  auf?
● Bei zu niedrigem Bremsflüssigkeitsstand ⇒ Seite 218.
● Bei einer Störung in der Bremsanlage.
Diese Warnleuchte kann auch zusammen mit der ABS-Kontrollleuchte auf-
leuchten.
ACHTUNG
● Wenn die Warnleuchte der Bremsanlage nicht erlischt oder während
der Fahrt aufleuchtet, bedeutet dies, dass der Bremsflüssigkeitsstand
⇒  Seite 218, Bremsflüssigkeit zu niedrig ist - Unfallgefahr! Halten Sie
an, fahren Sie nicht weiter. Nehmen Sie fachmännische Hilfe in Anspruch.
● Leuchtet die Bremsanlagen-Warnleuchte  zusammen mit der ABS-
Kontrollleuchte  auf, kann die Regelfunktion des ABS ausgefallen sein.
Dadurch können die Hinterräder beim Bremsen relativ schnell blockieren.
Dies kann unter Umständen zum Ausbrechen des Fahrzeughecks führen –
Schleudergefahr! Halten Sie das Fahrzeug bitte an und wenden Sie sich
an einen Fachbetrieb.


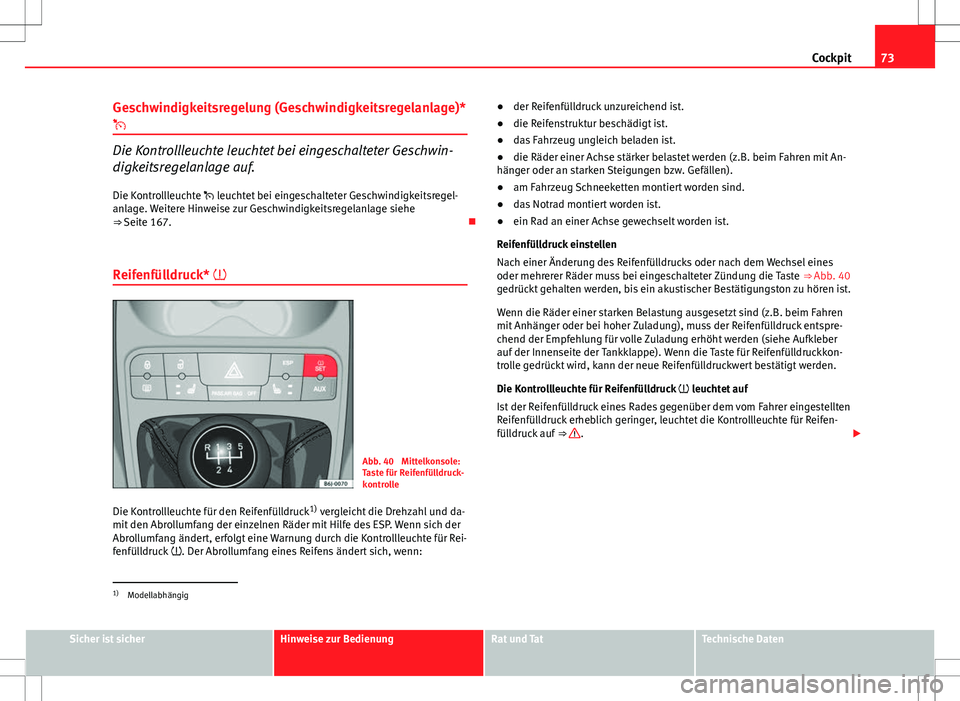

73
Cockpit
Geschwindigkeitsregelung (Geschwindigkeitsregelanlage)*

Die Kontrollleuchte leuchtet bei eingeschalteter Geschwin-
digkeitsregelanlage auf. Die Kontrollleuchte  leuchtet bei eingeschalteter Geschwindigkeitsregel-
anlage. Weitere Hinweise zur Geschwindigkeitsregelanlage siehe
⇒ Seite 167. 
Reifenfülldruck* 
Abb. 40 Mittelkonsole:
Taste für Reifenfülldruck-
kontrolle
Die Kontrollleuchte für den Reifenfülldruck 1)
vergleicht die Drehzahl und da-
mit den Abrollumfang der einzelnen Räder mit Hilfe des ESP. Wenn sich der
Abrollumfang ändert, erfolgt eine Warnung durch die Kontrollleuchte für Rei-
fenfülldruck . Der Abrollumfang eines Reifens ändert sich, wenn: ●
der Reifenfülldruck unzureichend ist.
● die Reifenstruktur beschädigt ist.
● das Fahrzeug ungleich beladen ist.
● die Räder einer Achse stärker belastet werden (z.B. beim Fahren mit An-
hänger oder an starken Steigungen bzw. Gefällen).
● am Fahrzeug Schneeketten montiert worden sind.
● das Notrad montiert worden ist.
● ein Rad an einer Achse gewechselt worden ist.
Reifenfülldruck einstellen
Nach einer Änderung des Reifenfülldrucks oder nach dem Wechsel eines
oder mehrerer Räder muss bei eingeschalteter Zündung die Taste ⇒ Abb. 40
gedrückt gehalten werden, bis ein akustischer Bestätigungston zu hören ist.
Wenn die Räder einer starken Belastung ausgesetzt sind (z.B. beim Fahren
mit Anhänger oder bei hoher Zuladung), muss der Reifenfülldruck entspre-
chend der Empfehlung für volle Zuladung erhöht werden (siehe Aufkleber
auf der Innenseite der Tankklappe). Wenn die Taste für Reifenfülldruckkon-
trolle gedrückt wird, kann der neue Reifenfülldruckwert bestätigt werden.
Die Kontrollleuchte für Reifenfülldruck  leuchtet auf
Ist der Reifenfülldruck eines Rades gegenüber dem vom Fahrer eingestellten
Reifenfülldruck erheblich geringer, leuchtet die Kontrollleuchte für Reifen-
fülldruck auf ⇒ 
. 
1)
Modellabhängig
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

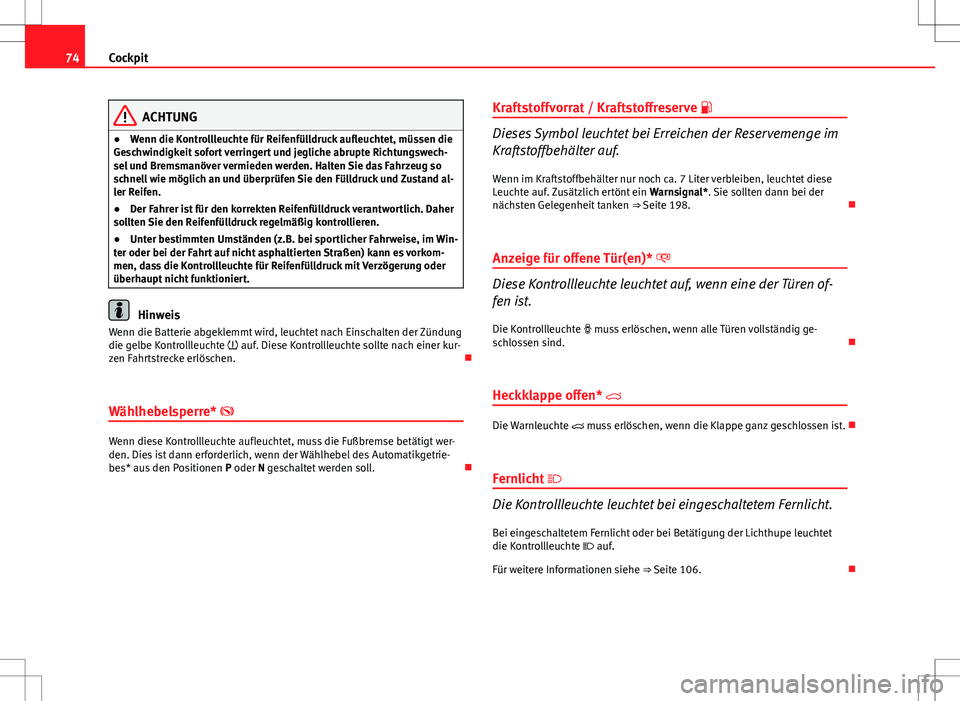

74Cockpit
ACHTUNG
● Wenn die Kontrollleuchte für Reifenfülldruck aufleuchtet, müssen die
Geschwindigkeit sofort verringert und jegliche abrupte Richtungswech-
sel und Bremsmanöver vermieden werden. Halten Sie das Fahrzeug so
schnell wie möglich an und überprüfen Sie den Fülldruck und Zustand al-
ler Reifen.
● Der Fahrer ist für den korrekten Reifenfülldruck verantwortlich. Daher
sollten Sie den Reifenfülldruck regelmäßig kontrollieren.
● Unter bestimmten Umständen (z.B. bei sportlicher Fahrweise, im Win-
ter oder bei der Fahrt auf nicht asphaltierten Straßen) kann es vorkom-
men, dass die Kontrollleuchte für Reifenfülldruck mit Verzögerung oder
überhaupt nicht funktioniert.
Hinweis
Wenn die Batterie abgeklemmt wird, leuchtet nach Einschalten der Zündung
die gelbe Kontrollleuchte  auf. Diese Kontrollleuchte sollte nach einer kur-
zen Fahrtstrecke erlöschen. 
Wählhebelsperre* 
Wenn diese Kontrollleuchte aufleuchtet, muss die Fußbremse betätigt wer-
den. Dies ist dann erforderlich, wenn der Wählhebel des Automatikgetrie-
bes* aus den Positionen P oder N geschaltet werden soll. Kraftstoffvorrat / Kraftstoffreserve

Dieses Symbol leuchtet bei Erreichen der Reservemenge im
Kraftstoffbehälter auf.
Wenn im Kraftstoffbehälter nur noch ca. 7 Liter verbleiben, leuchtet diese
Leuchte auf. Zusätzlich ertönt ein Warnsignal*. Sie sollten dann bei der
nächsten Gelegenheit tanken ⇒ Seite 198. 
Anzeige für offene Tür(en)* 
Diese Kontrollleuchte leuchtet auf, wenn eine der Türen of-
fen ist.
Die Kontrollleuchte  muss erlöschen, wenn alle Türen vollständig ge-
schlossen sind. 
Heckklappe offen* 
Die Warnleuchte  muss erlöschen, wenn die Klappe ganz geschlossen ist. 
Fernlicht 
Die Kontrollleuchte leuchtet bei eingeschaltetem Fernlicht.
Bei eingeschaltetem Fernlicht oder bei Betätigung der Lichthupe leuchtet
die Kontrollleuchte  auf.
Für weitere Informationen siehe ⇒  Seite 106. 

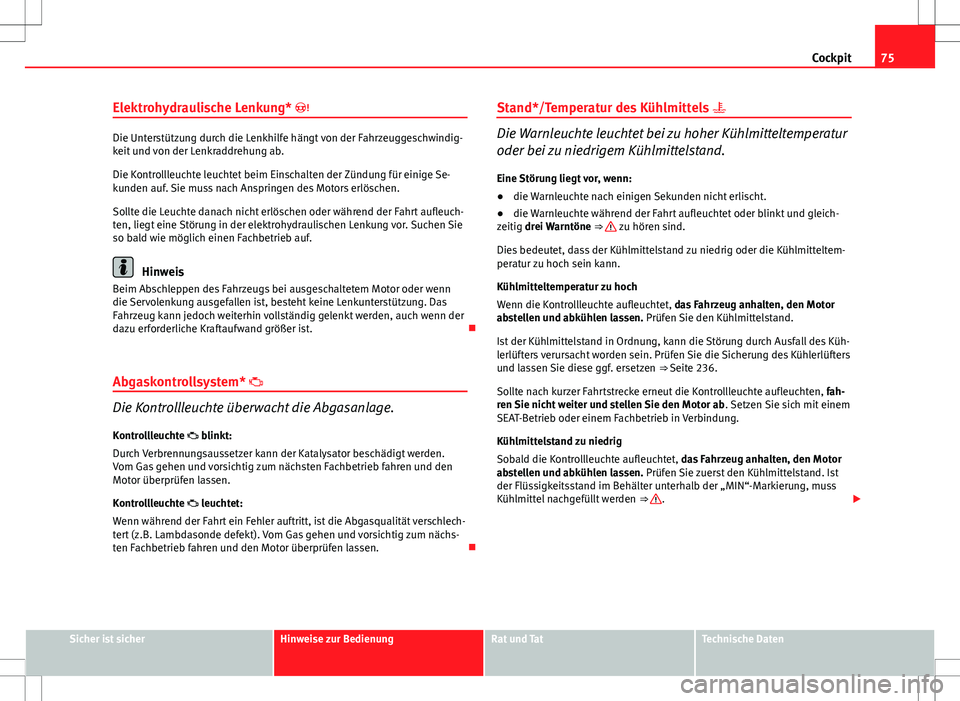

75
Cockpit
Elektrohydraulische Lenkung* 
Die Unterstützung durch die Lenkhilfe hängt von der Fahrzeuggeschwindig-
keit und von der Lenkraddrehung ab.
Die Kontrollleuchte leuchtet beim Einschalten der Zündung für einige Se-
kunden auf. Sie muss nach Anspringen des Motors erlöschen.
Sollte die Leuchte danach nicht erlöschen oder während der Fahrt aufleuch-
ten, liegt eine Störung in der elektrohydraulischen Lenkung vor. Suchen Sie
so bald wie möglich einen Fachbetrieb auf.
Hinweis
Beim Abschleppen des Fahrzeugs bei ausgeschaltetem Motor oder wenn
die Servolenkung ausgefallen ist, besteht keine Lenkunterstützung. Das
Fahrzeug kann jedoch weiterhin vollständig gelenkt werden, auch wenn der
dazu erforderliche Kraftaufwand größer ist. 
Abgaskontrollsystem* 
Die Kontrollleuchte überwacht die Abgasanlage.
Kontrollleuchte  blinkt:
Durch Verbrennungsaussetzer kann der Katalysator beschädigt werden.
Vom Gas gehen und vorsichtig zum nächsten Fachbetrieb fahren und den
Motor überprüfen lassen.
Kontrollleuchte  leuchtet:
Wenn während der Fahrt ein Fehler auftritt, ist die Abgasqualität verschlech-
tert (z.B. Lambdasonde defekt). Vom Gas gehen und vorsichtig zum nächs-
ten Fachbetrieb fahren und den Motor überprüfen lassen. Stand*/Temperatur des Kühlmittels

Die Warnleuchte leuchtet bei zu hoher Kühlmitteltemperatur
oder bei zu niedrigem Kühlmittelstand.
Eine Störung liegt vor, wenn:
● die Warnleuchte nach einigen Sekunden nicht erlischt.
● die Warnleuchte während der Fahrt aufleuchtet oder blinkt und gleich-
zeitig drei Warntöne ⇒ 
zu hören sind.
Dies bedeutet, dass der Kühlmittelstand zu niedrig oder die Kühlmitteltem-
peratur zu hoch sein kann.
Kühlmitteltemperatur zu hoch
Wenn die Kontrollleuchte aufleuchtet, das Fahrzeug anhalten, den Motor
abstellen und abkühlen lassen. Prüfen Sie den Kühlmittelstand.
Ist der Kühlmittelstand in Ordnung, kann die Störung durch Ausfall des Küh-
lerlüfters verursacht worden sein. Prüfen Sie die Sicherung des Kühlerlüfters
und lassen Sie diese ggf. ersetzen ⇒ Seite 236.
Sollte nach kurzer Fahrtstrecke erneut die Kontrollleuchte aufleuchten, fah-
ren Sie nicht weiter und stellen Sie den Motor ab . Setzen Sie sich mit einem
SEAT-Betrieb oder einem Fachbetrieb in Verbindung.
Kühlmittelstand zu niedrig
Sobald die Kontrollleuchte aufleuchtet, das Fahrzeug anhalten, den Motor
abstellen und abkühlen lassen. Prüfen Sie zuerst den Kühlmittelstand. Ist
der Flüssigkeitsstand im Behälter unterhalb der „MIN“-Markierung, muss
Kühlmittel nachgefüllt werden ⇒ 
. 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

76Cockpit
ACHTUNG
● Wenn Ihr Fahrzeug einmal aus technischen Gründen liegen bleiben
sollte, stellen Sie es in sicherem Abstand zum fließenden Verkehr ab.
Schalten Sie den Motor aus, schalten Sie die Warnblinkanlage ein und
stellen Sie das Warndreieck auf.
● Öffnen Sie niemals die Motorraumklappe, wenn Sie sehen oder hö-
ren, dass Dampf oder Kühlmittel aus dem Motorraum austritt - Verbrü-
hungsgefahr! Warten Sie solange, bis kein Dampf oder Kühlmittel mehr
sichtbar oder hörbar austritt.
● Der Motorraum des Fahrzeugs ist ein gefährlicher Bereich! Bevor Sie
Arbeiten im Motorraum durchführen, stellen Sie den Motor ab und lassen
ihn abkühlen. Beachten Sie stets die Warnhinweise auf ⇒ Seite 205.

Generator 
Die Warnleuchte zeigt einen Defekt am Generator an. Die Warnleuchte  leuchtet beim Einschalten der Zündung auf. Sie muss
nach dem Anspringen des Motors erlöschen.
Leuchtet die Warnleuchte  während der Fahrt auf, wird die Fahrzeugbatte-
rie nicht mehr vom Generator geladen. Es sollte umgehend der nächste
Fachbetrieb aufgesucht werden.
Da sich die Fahrzeugbatterie immer weiter entlädt, sollten Sie alle nicht un-
bedingt erforderlichen elektrischen Verbraucher ausschalten.
Wenn die Kontrollleuchte aufblinkt, ist die Spannung für einen normalen Be-
trieb des Fahrzeugs nicht ausreichend. Blinkanlage  
Diese Kontrollleuchte blinkt bei eingeschalteter Blinkanlage
mit.
Je nach eingeschalteter Blinkrichtung blinkt die linke  oder rechte  Kon-
trollleuchte mit. Bei eingeschalteter Warnblinkanlage blinken beide Kon-
trollleuchten gleichzeitig.
Fällt am Fahrzeug eine Blinkleuchte aus, blinkt die Kontrollleuchte etwa
doppelt so schnell.
Weitere Hinweise zur Blinkanlage siehe ⇒ Seite 106. 
Elektronische Wegfahrsperre* „Safe“
Diese Meldung wird angezeigt, wenn ein nicht berechtigter
Fahrzeugschlüssel verwendet wird. Der im Schlüssel vorhandene Chip deaktiviert automatisch die elektroni-
sche Wegfahrsperre, sobald der Schlüssel in das Zündschloss gesteckt
wird. Sobald Sie den Schlüssel aus dem Zündschloss herausziehen, wird
die Wegfahrsperre wieder automatisch aktiviert.
Der Informationstext am Display des Kombiinstruments lautet 1)
: SAFE. Das
Fahrzeug kann dann nicht in Betrieb genommen werden.
Mit dem passend codierten SEAT-Originalschlüssel kann der Motor jedoch
angelassen werden. 
1)
Modellabhängig

77
Cockpit
Hinweis
Nur mit SEAT-Originalschlüsseln ist ein einwandfreier Betrieb Ihres Fahr-
zeugs gewährleistet. 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

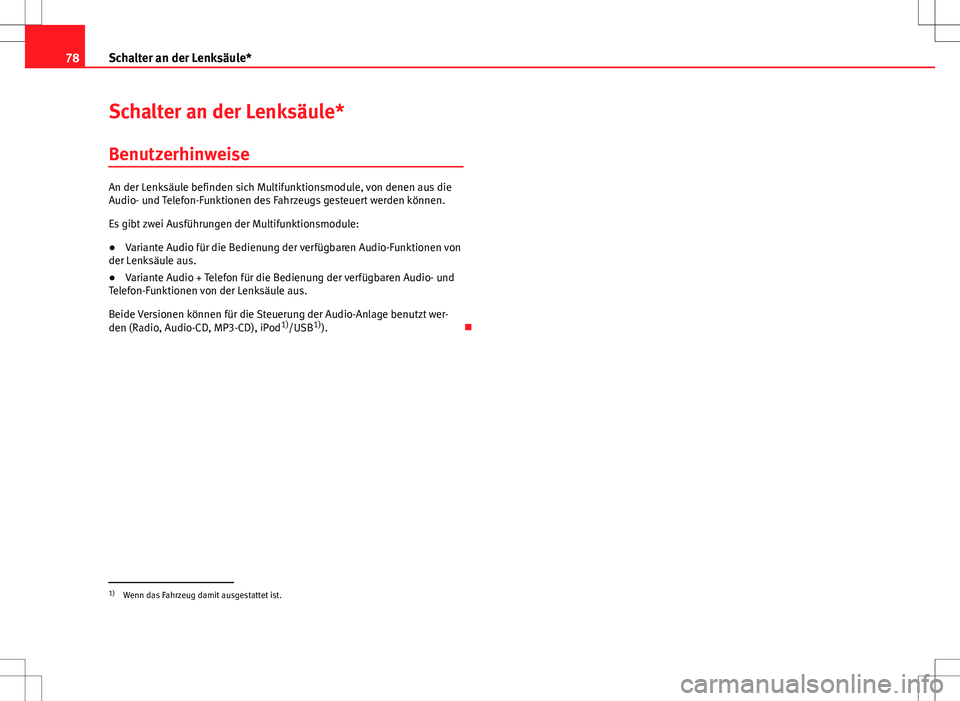

78Schalter an der Lenksäule*
Schalter an der Lenksäule*
Benutzerhinweise
An der Lenksäule befinden sich Multifunktionsmodule, von denen aus die
Audio- und Telefon-Funktionen des Fahrzeugs gesteuert werden können.
Es gibt zwei Ausführungen der Multifunktionsmodule:
● Variante Audio für die Bedienung der verfügbaren Audio-Funktionen von
der Lenksäule aus.
● Variante Audio + Telefon für die Bedienung der verfügbaren Audio- und
Telefon-Funktionen von der Lenksäule aus.
Beide Versionen können für die Steuerung der Audio-Anlage benutzt wer-
den (Radio, Audio-CD, MP3-CD), iPod 1)
/USB 1)
). 
1)
Wenn das Fahrzeug damit ausgestattet ist.
