2009 MAZDA MODEL 6 Manuel du propriétaire (in French)

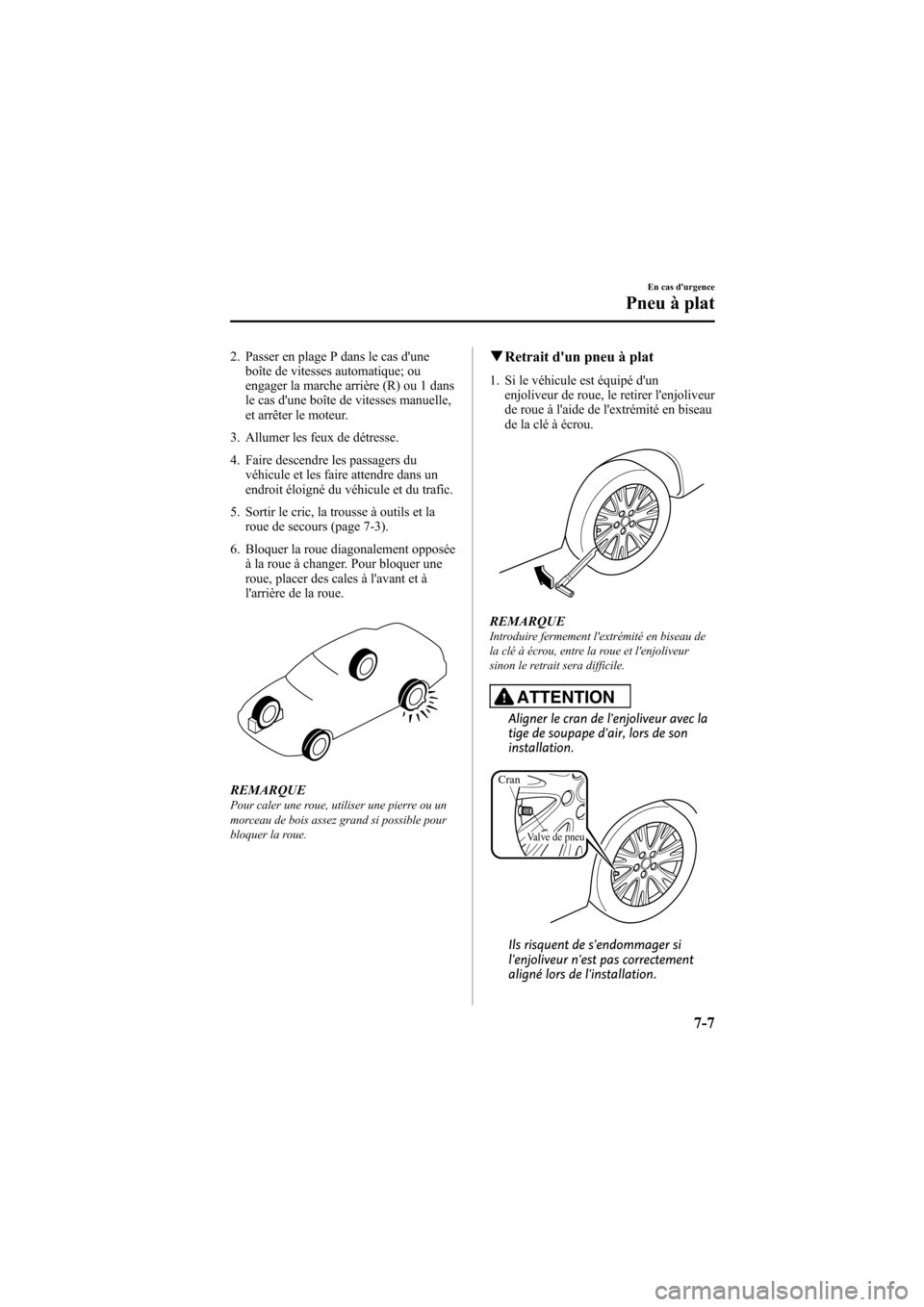

Black plate (369,1)
2. Passer en plage P dans le cas d'uneboîte de vitesses automatique; ou
engager la marche arrière (R) ou 1 dans
le cas d'une boîte de vitesses manuelle,
et arrêter le moteur.
3. Allumer les feux de détresse.
4. Faire descendre les passagers du véhicule et les faire attendre dans un
endroit éloigné du véhicule et du trafic.
5. Sortir le cric, la trousse à outils et la roue de secours (page 7-3).
6. Bloquer la roue diagonalement opposée à la roue à changer. Pour bloquer une
roue, placer des cales à l'avant et à
l'arrière de la roue.
REMARQUEPour caler une roue, utiliser une pierre ou un
morceau de bois assez grand si possible pour
bloquer la roue.
qRetrait d'un pneu à plat
1. Si le véhicule est équipé d'un
enjoliveur de roue, le retirer l'enjoliveur
de roue à l'aide de l'extrémité en biseau
de la clé à écrou.
REMARQUEIntroduire fermement l'extrémité en biseau de
la clé à écrou, entre la roue et l'enjoliveur
sinon le retrait sera difficile.
ATTENTION
Aligner le cran de l'enjoliveur avec la
tige de soupape d'air, lors de son
installation.
Valve de pneu
Cran
Ils risquent de s'endommager si
l'enjoliveur n'est pas correctement
aligné lors de l'installation.
En cas d'urgence
Pneu à plat
7-7
Mazda6_8Z63-EC-08H_Edition1 Page369
Friday, July 4 2008 4:34 PM
Form No.8Z63-EC-08H

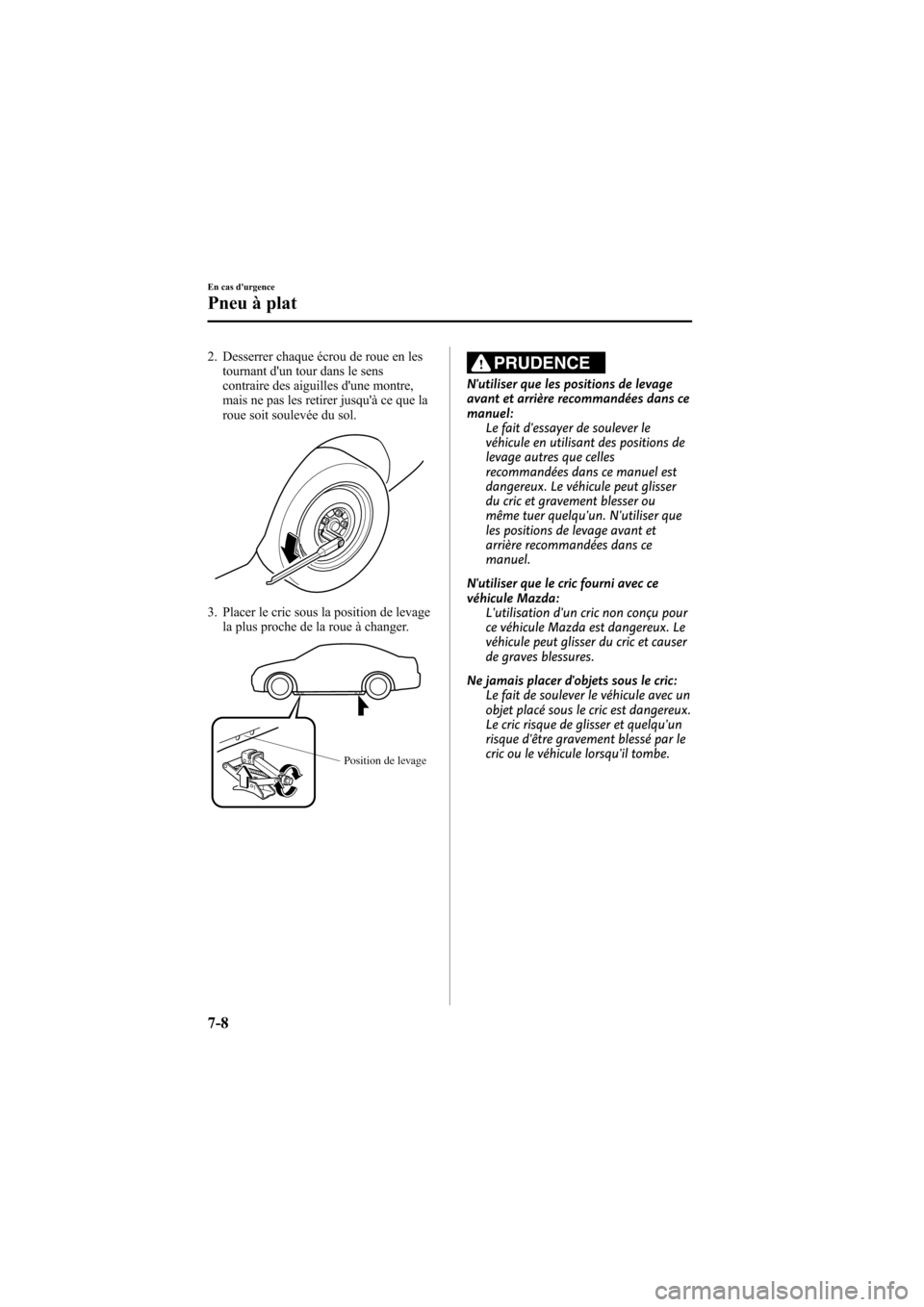

Black plate (370,1)
2. Desserrer chaque écrou de roue en lestournant d'un tour dans le sens
contraire des aiguilles d'une montre,
mais ne pas les retirer jusqu'à ce que la
roue soit soulevée du sol.
3. Placer le cric sous la position de levage
la plus proche de la roue à changer.
Position de levage
PRUDENCE
N'utiliser que les positions de levage
avant et arrière recommandées dans ce
manuel: Le fait d'essayer de soulever le
véhicule en utilisant des positions de
levage autres que celles
recommandées dans ce manuel est
dangereux. Le véhicule peut glisser
du cric et gravement blesser ou
même tuer quelqu'un. N'utiliser que
les positions de levage avant et
arrière recommandées dans ce
manuel.
N'utiliser que le cric fourni avec ce
véhicule Mazda: L'utilisation d'un cric non conçu pour
ce véhicule Mazda est dangereux. Le
véhicule peut glisser du cric et causer
de graves blessures.
Ne jamais placer d'objets sous le cric: Le fait de soulever le véhicule avec un
objet placé sous le cric est dangereux.
Le cric risque de glisser et quelqu'un
risque d'être gravement blessé par le
cric ou le véhicule lorsqu'il tombe.
7-8
En cas d'urgence
Pneu à plat
Mazda6_8Z63-EC-08H_Edition1 Page370
Friday, July 4 2008 4:34 PM
Form No.8Z63-EC-08H

Black plate (371,1)
4. Tourner la clé à écrou de roue dans lesens des aiguilles d'une montre pour
soulever le véhicule juste assez pour
que la roue de secours puisse être
installée. Avant de retirer les écrous de
roue s'assurer que le véhicule est bien
stable et ne risque pas de glisser ou de
se déplacer.
5. Retirer les écrous de roue en lestournant dans le sens contraire des
aiguilles d'une montre; puis retirer la
roue et l'enjoliveur central.
qEcrou de roue antivolí
Si le véhicule est équipé d'écrous de roue
antivol optionnels, un d'eux est monté sur
chaque roue et une clé spéciale doit être
utilisée pour les retirer. Cette clé fixée à la
clé à écrou de roue est rangée avec la roue
de secours. Les enregistrer auprès du
fabricant en remplissant la carte fournie
dans la boîte à gants et en la postant dans
l'enveloppe fournie. Si vous perdez cette
clé, s'assurer un concessionnaire agréé
Mazda ou utiliser le bon de commande du
fabricant, qui se trouve avec la carte
d'enregistrement.
Clé spéciale
Ecrou de roue antivol
Pour retirer l'écrou antivol
1. Obtenir la clé de l'écrou de roue antivol.
2. Placer la clé sur l'écrou, et la maintenir bien perpendiculairement sur celui-ci.
Si la clé est maintenue à un angle, cela
risque d'endommager la clé et l'écrou.
Ne pas utiliser d'outil à air comprimé.
3. Placer la clé à écrou de roue sur la clé spéciale et appliquer une pression.
Tourner la clé dans le sens contraire
des aiguilles d'une montre pour retirer
l'écrou.
En cas d'urgence
Pneu à plat
7-9íCertains modèles.
Mazda6_8Z63-EC-08H_Edition1 Page371
Friday, July 4 2008 4:34 PM
Form No.8Z63-EC-08H

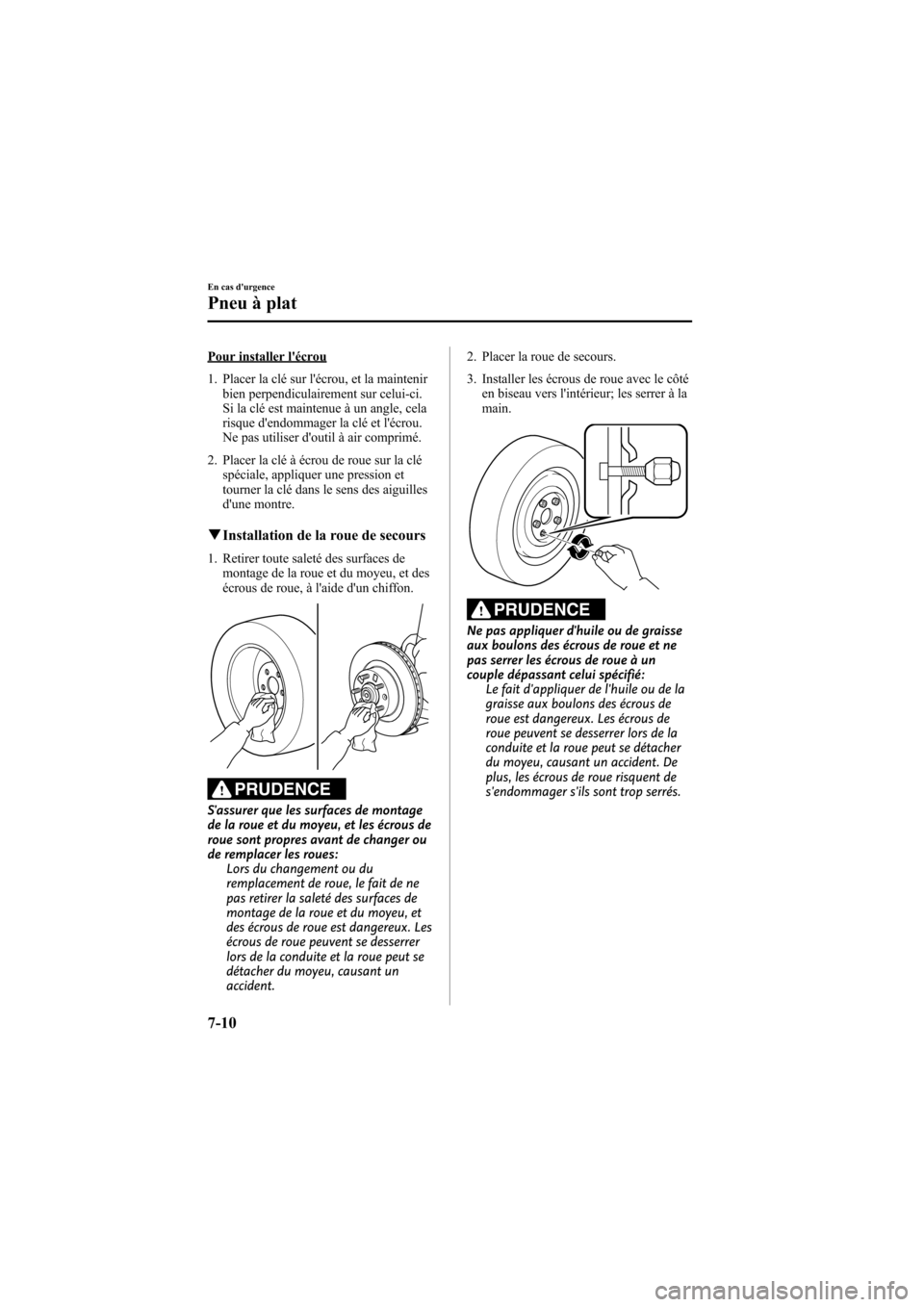

Black plate (372,1)
Pour installer l'écrou
1. Placer la clé sur l'écrou, et la maintenirbien perpendiculairement sur celui-ci.
Si la clé est maintenue à un angle, cela
risque d'endommager la clé et l'écrou.
Ne pas utiliser d'outil à air comprimé.
2. Placer la clé à écrou de roue sur la clé spéciale, appliquer une pression et
tourner la clé dans le sens des aiguilles
d'une montre.
qInstallation de la roue de secours
1. Retirer toute saleté des surfaces de
montage de la roue et du moyeu, et des
écrous de roue, à l'aide d'un chiffon.
PRUDENCE
S'assurer que les surfaces de montage
de la roue et du moyeu, et les écrous de
roue sont propres avant de changer ou
de remplacer les roues:
Lors du changement ou du
remplacement de roue, le fait de ne
pas retirer la saleté des surfaces de
montage de la roue et du moyeu, et
des écrous de roue est dangereux. Les
écrous de roue peuvent se desserrer
lors de la conduite et la roue peut se
détacher du moyeu, causant un
accident. 2. Placer la roue de secours.
3. Installer les écrous de roue avec le côté
en biseau vers l'intérieur; les serrer à la
main.
PRUDENCE
Ne pas appliquer d'huile ou de graisse
aux boulons des écrous de roue et ne
pas serrer les écrous de roue à un
couple dépassant celui spécifié: Le fait d'appliquer de l'huile ou de la
graisse aux boulons des écrous de
roue est dangereux. Les écrous de
roue peuvent se desserrer lors de la
conduite et la roue peut se détacher
du moyeu, causant un accident. De
plus, les écrous de roue risquent de
s'endommager s'ils sont trop serrés.
7-10
En cas d'urgence
Pneu à plat
Mazda6_8Z63-EC-08H_Edition1 Page372
Friday, July 4 2008 4:34 PM
Form No.8Z63-EC-08H

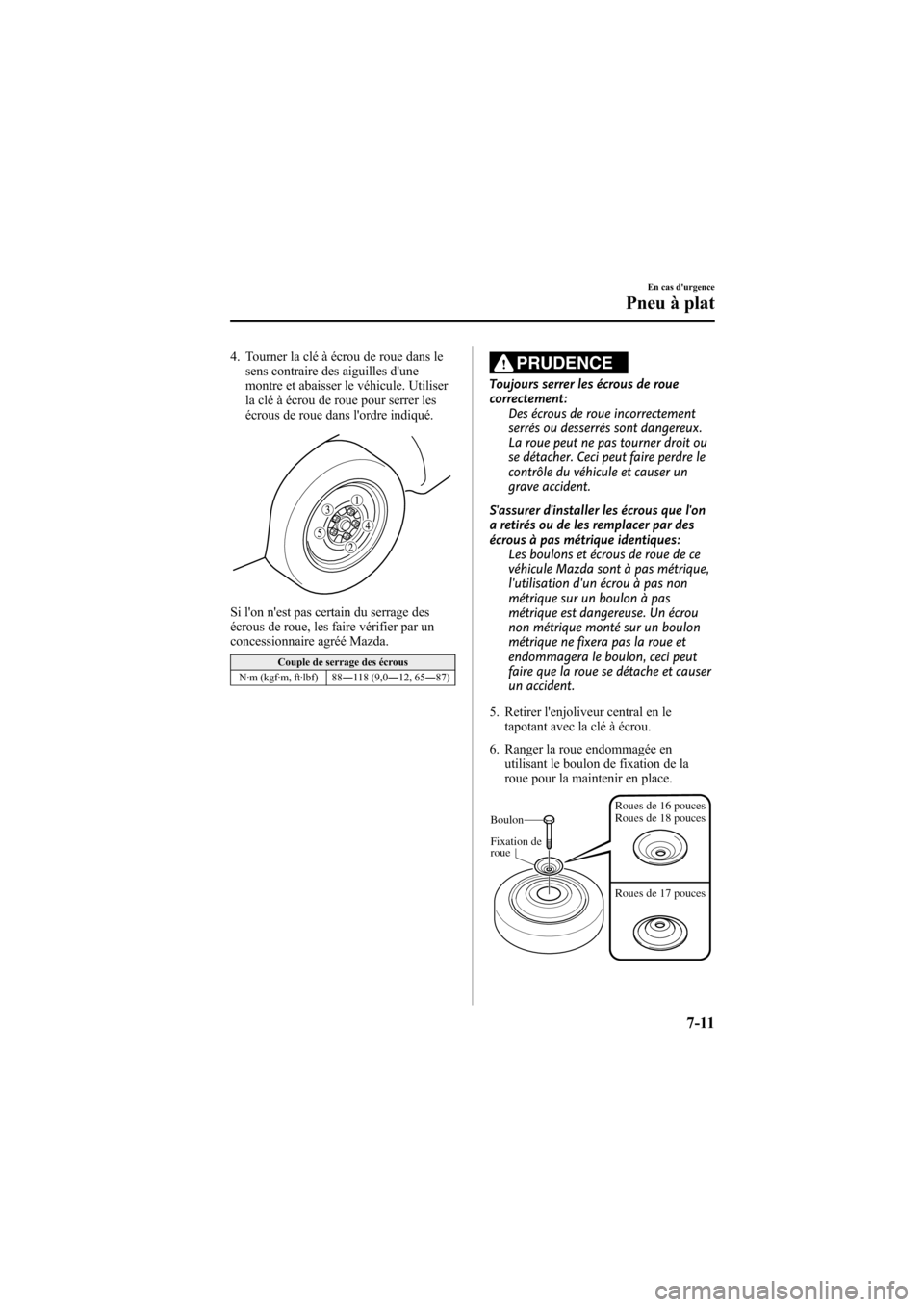

Black plate (373,1)
4. Tourner la clé à écrou de roue dans lesens contraire des aiguilles d'une
montre et abaisser le véhicule. Utiliser
la clé à écrou de roue pour serrer les
écrous de roue dans l'ordre indiqué.
Si l'on n'est pas certain du serrage des
écrous de roue, les faire vérifier par un
concessionnaire agréé Mazda.
Couple de serrage des écrous
N·m (kgf·m, ft·lbf) 88 ―118 (9,0 ―12, 65 ―87)
PRUDENCE
Toujours serrer les écrous de roue
correctement:
Des écrous de roue incorrectement
serrés ou desserrés sont dangereux.
La roue peut ne pas tourner droit ou
se détacher. Ceci peut faire perdre le
contrôle du véhicule et causer un
grave accident.
S'assurer d'installer les écrous que l'on
a retirés ou de les remplacer par des
écrous à pas métrique identiques: Les boulons et écrous de roue de ce
véhicule Mazda sont à pas métrique,
l'utilisation d'un écrou à pas non
métrique sur un boulon à pas
métrique est dangereuse. Un écrou
non métrique monté sur un boulon
métrique ne fixera pas la roue et
endommagera le boulon, ceci peut
faire que la roue se détache et causer
un accident.
5. Retirer l'enjoliveur central en le tapotant avec la clé à écrou.
6. Ranger la roue endommagée en utilisant le boulon de fixation de la
roue pour la maintenir en place.
Boulon Roues de 16 pouces
Roues de 18 pouces
Roues de 17 pouces
Fixation de
roue
En cas d'urgence
Pneu à plat
7-11
Mazda6_8Z63-EC-08H_Edition1 Page373
Friday, July 4 2008 4:34 PM
Form No.8Z63-EC-08H

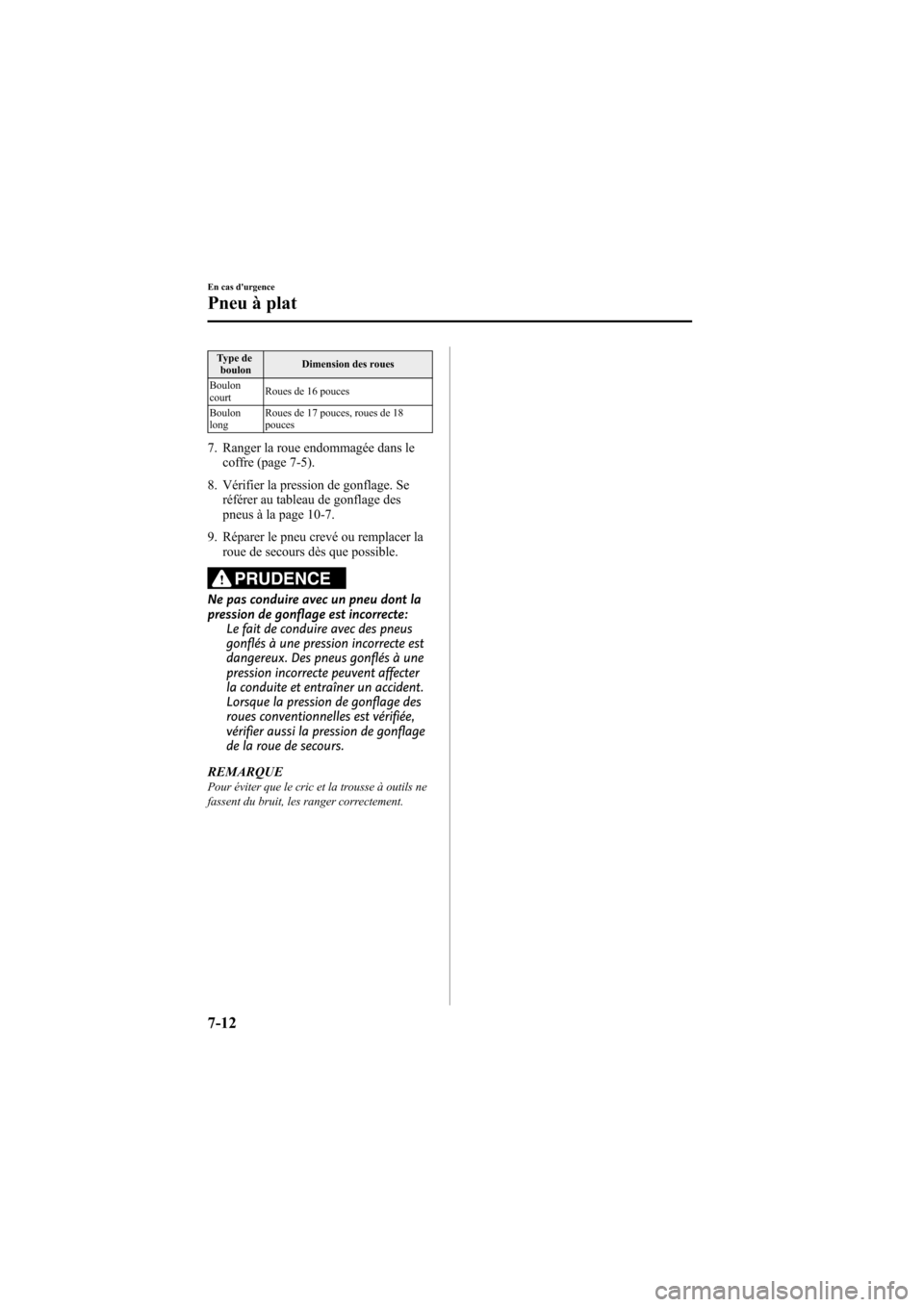

Black plate (374,1)
Type deboulon Dimension des roues
Boulon
court Roues de 16 pouces
Boulon
long Roues de 17 pouces, roues de 18
pouces
7. Ranger la roue endommagée dans le
coffre (page 7-5).
8. Vérifier la pression de gonflage. Se référer au tableau de gonflage des
pneus à la page 10-7.
9. Réparer le pneu crevé ou remplacer la roue de secours dès que possible.
PRUDENCE
Ne pas conduire avec un pneu dont la
pression de gonflage est incorrecte: Le fait de conduire avec des pneus
gonflés à une pression incorrecte est
dangereux. Des pneus gonflés à une
pression incorrecte peuvent affecter
la conduite et entraîner un accident.
Lorsque la pression de gonflage des
roues conventionnelles est vérifiée,
vérifier aussi la pression de gonflage
de la roue de secours.
REMARQUE
Pour éviter que le cric et la trousse à outils ne
fassent du bruit, les ranger correctement.
7-12
En cas d'urgence
Pneu à plat
Mazda6_8Z63-EC-08H_Edition1 Page374
Friday, July 4 2008 4:34 PM
Form No.8Z63-EC-08H

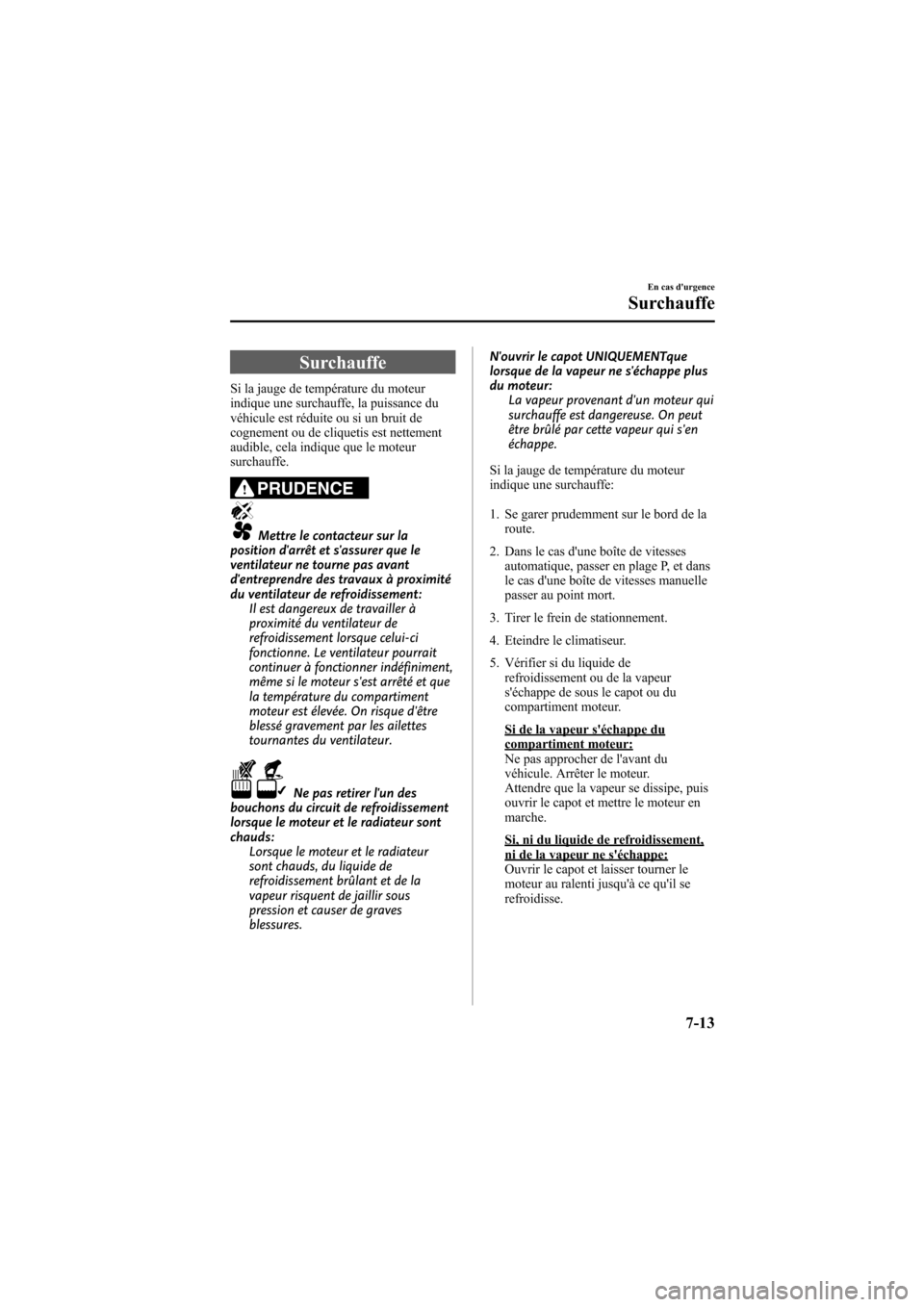

Black plate (375,1)
Surchauffe
Si la jauge de température du moteur
indique une surchauffe, la puissance du
véhicule est réduite ou si un bruit de
cognement ou de cliquetis est nettement
audible, cela indique que le moteur
surchauffe.
PRUDENCE
Mettre le contacteur sur la
position d'arrêt et s'assurer que le
ventilateur ne tourne pas avant
d'entreprendre des travaux à proximité
du ventilateur de refroidissement: Il est dangereux de travailler à
proximité du ventilateur de
refroidissement lorsque celui-ci
fonctionne. Le ventilateur pourrait
continuer à fonctionner indéfiniment,
même si le moteur s'est arrêté et que
la température du compartiment
moteur est élevée. On risque d'être
blessé gravement par les ailettes
tournantes du ventilateur.
Ne pas retirer l'un des
bouchons du circuit de refroidissement
lorsque le moteur et le radiateur sont
chauds: Lorsque le moteur et le radiateur
sont chauds, du liquide de
refroidissement brûlant et de la
vapeur risquent de jaillir sous
pression et causer de graves
blessures. N'ouvrir le capot UNIQUEMENTque
lorsque de la vapeur ne s'échappe plus
du moteur:
La vapeur provenant d'un moteur qui
surchauffe est dangereuse. On peut
être brûlé par cette vapeur qui s'en
échappe.
Si la jauge de température du moteur
indique une surchauffe:
1. Se garer prudemment sur le bord de la route.
2. Dans le cas d'une boîte de vitesses automatique, passer en plage P, et dans
le cas d'une boîte de vitesses manuelle
passer au point mort.
3. Tirer le frein de stationnement.
4. Eteindre le climatiseur.
5. Vérifier si du liquide de refroidissement ou de la vapeur
s'échappe de sous le capot ou du
compartiment moteur.
Si de la vapeur s'échappe ducompartiment moteur:
Ne pas approcher de l'avant du
véhicule. Arrêter le moteur.
Attendre que la vapeur se dissipe, puis
ouvrir le capot et mettre le moteur en
marche.
Si, ni du liquide de refroidissement,ni de la vapeur ne s'échappe:
Ouvrir le capot et laisser tourner le
moteur au ralenti jusqu'à ce qu'il se
refroidisse.
En cas d'urgence
Surchauffe
7-13
Mazda6_8Z63-EC-08H_Edition1 Page375
Friday, July 4 2008 4:34 PM
Form No.8Z63-EC-08H

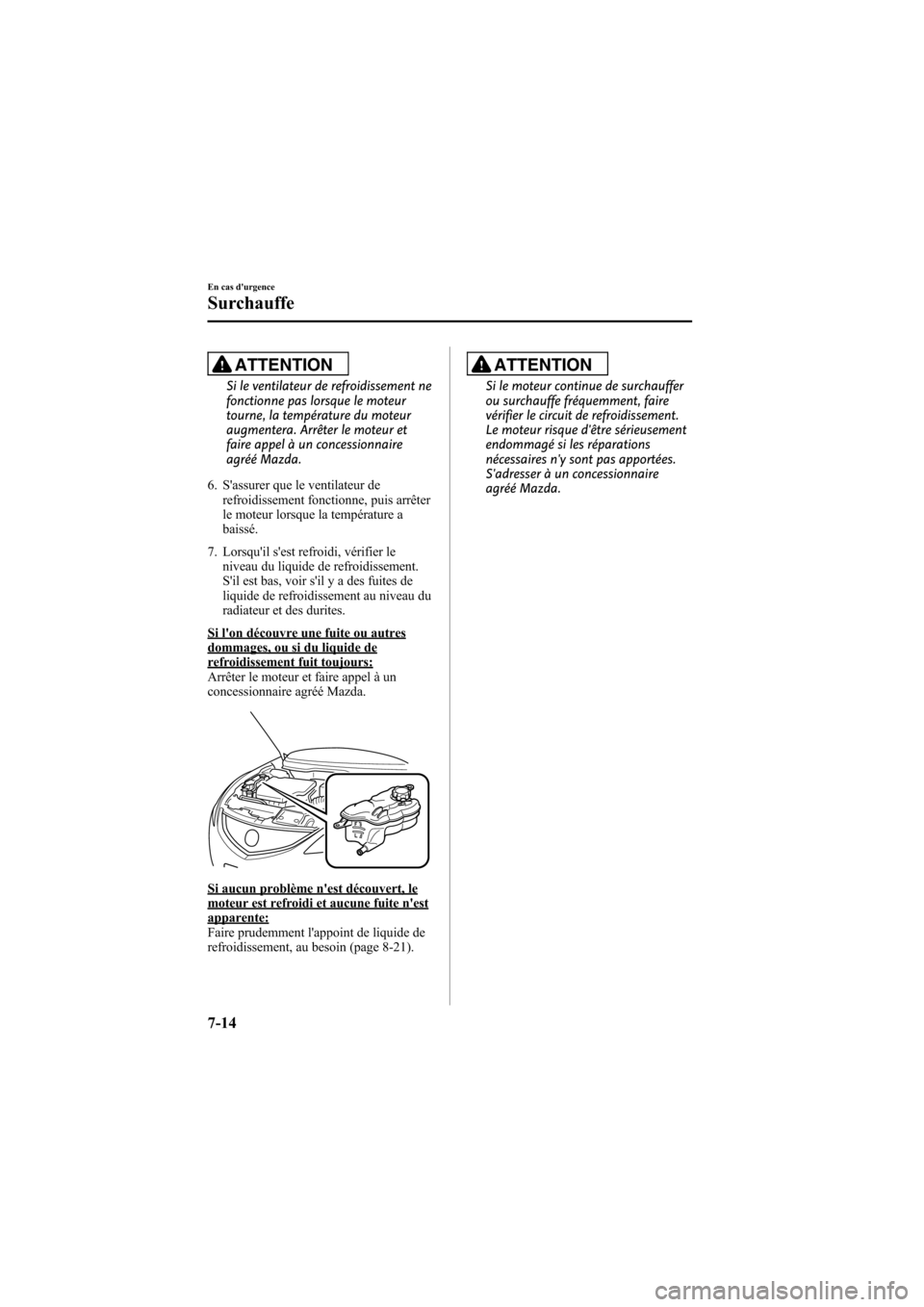

Black plate (376,1)
ATTENTION
Si le ventilateur de refroidissement ne
fonctionne pas lorsque le moteur
tourne, la température du moteur
augmentera. Arrêter le moteur et
faire appel à un concessionnaire
agréé Mazda.
6. S'assurer que le ventilateur de refroidissement fonctionne, puis arrêter
le moteur lorsque la température a
baissé.
7. Lorsqu'il s'est refroidi, vérifier le niveau du liquide de refroidissement.
S'il est bas, voir s'il y a des fuites de
liquide de refroidissement au niveau du
radiateur et des durites.
Si l'on découvre une fuite ou autresdommages, ou si du liquide derefroidissement fuit toujours:
Arrêter le moteur et faire appel à un
concessionnaire agréé Mazda.
Si aucun problème n'est découvert, lemoteur est refroidi et aucune fuite n'estapparente:
Faire prudemment l'appoint de liquide de
refroidissement, au besoin (page 8-21).
ATTENTION
Si le moteur continue de surchauffer
ou surchauffe fréquemment, faire
vérifier le circuit de refroidissement.
Le moteur risque d'être sérieusement
endommagé si les réparations
nécessaires n'y sont pas apportées.
S'adresser à un concessionnaire
agréé Mazda.
7-14
En cas d'urgence
Surchauffe
Mazda6_8Z63-EC-08H_Edition1 Page376
Friday, July 4 2008 4:34 PM
Form No.8Z63-EC-08H
