2009 MAZDA MODEL 6 Manuel du propriétaire (in French)

Black plate (497,1)

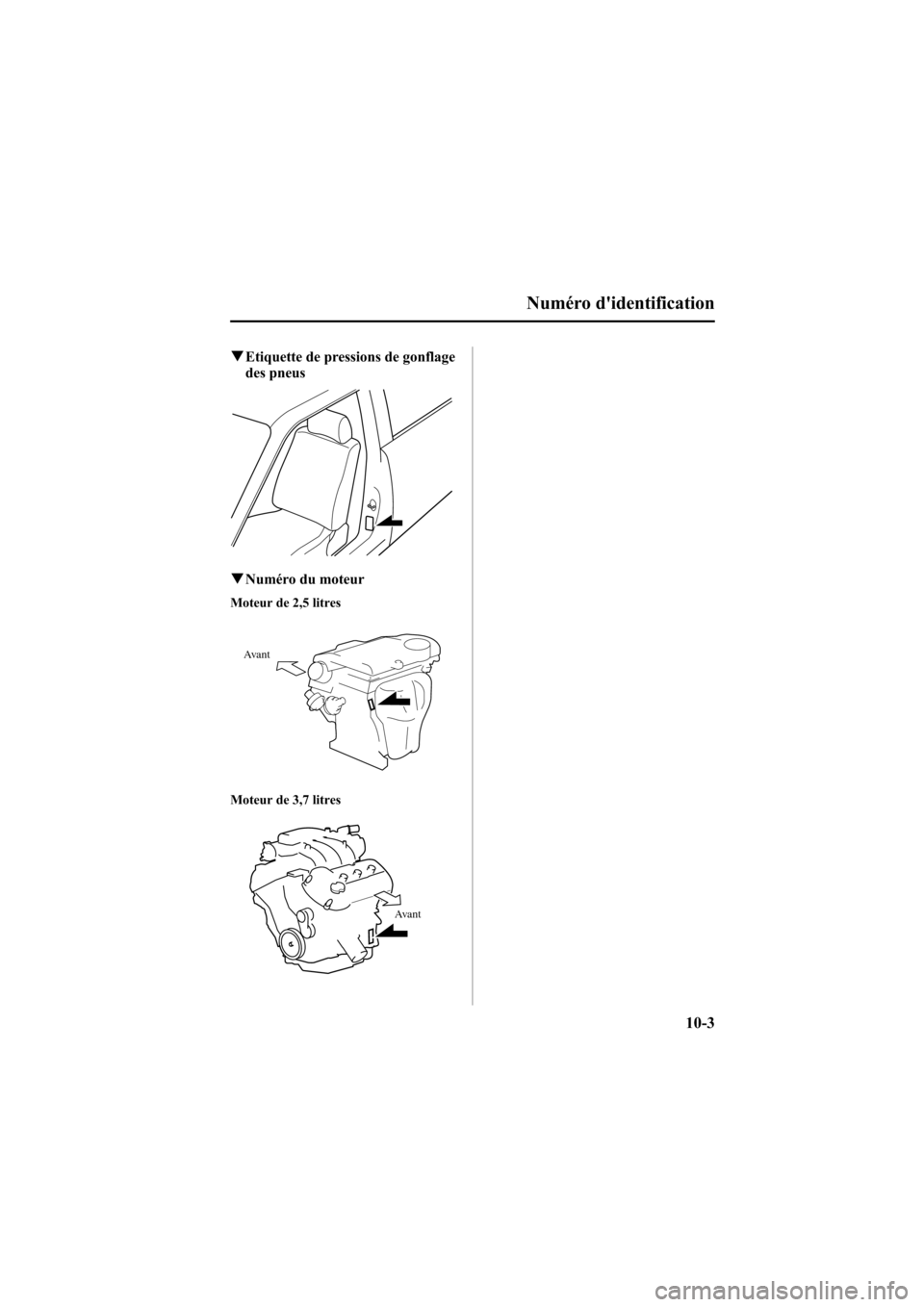

qEtiquette de pressions de gonflage
des pneus
qNuméro du moteur
Moteur de 2,5 litres
Avant
Moteur de 3,7 litres
Avant
Numéro d'identification
10-3
Mazda6_8Z63-EC-08H_Edition1 Page497
Friday, July 4 2008 4:35 PM
Form No.8Z63-EC-08H

Black plate (498,1)

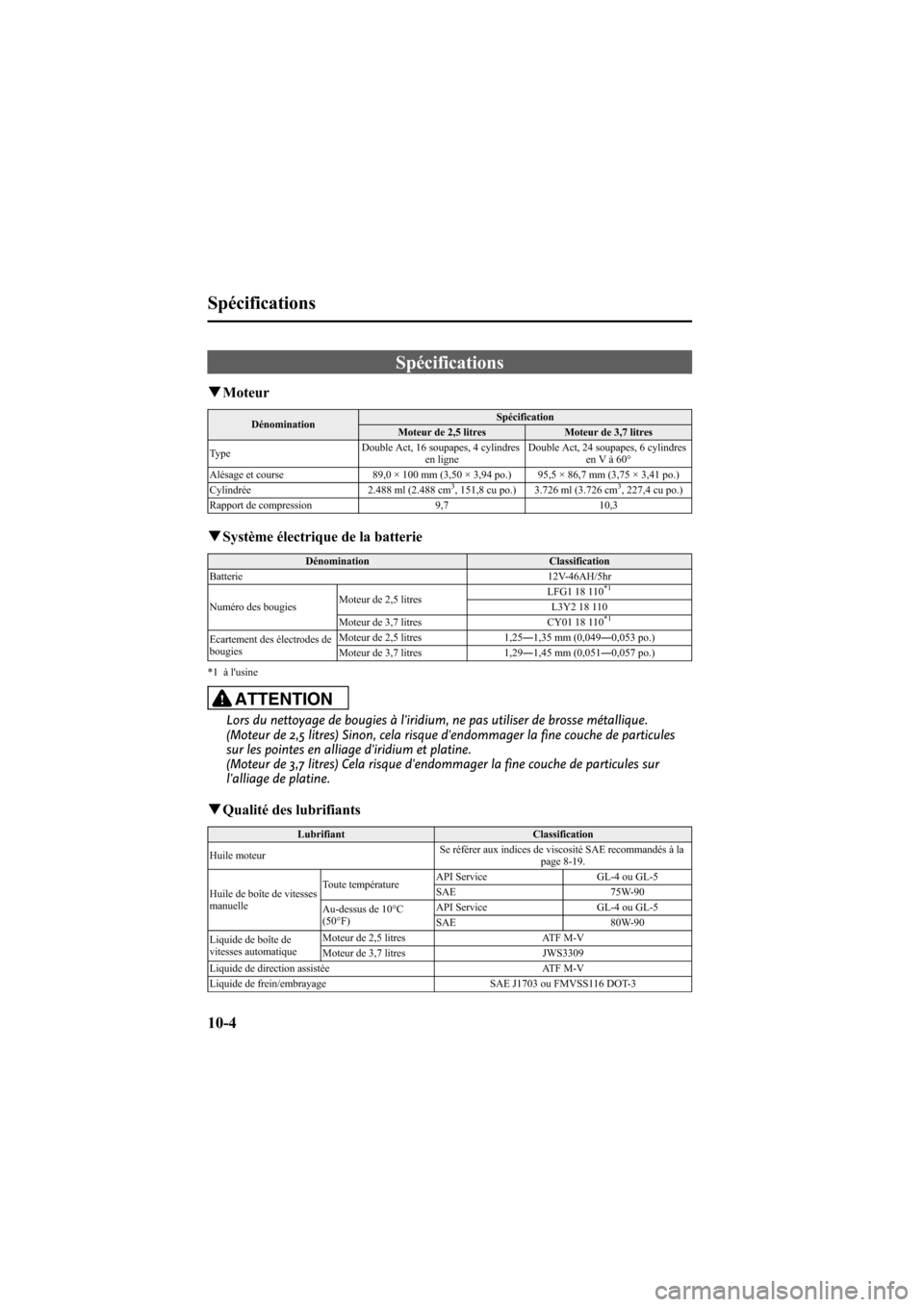

Spécifications
qMoteur
Dénomination Spécification
Moteur de 2,5 litres Moteur de 3,7 litres
Type Double Act, 16 soupapes, 4 cylindres
en ligne Double Act, 24 soupapes, 6 cylindres
en V à 60°
Alésage et course 89,0 × 100 mm (3,50 × 3,94 po.) 95,5 × 86,7 mm (3,75 × 3,41 po.)
Cylindrée 2.488 ml (2.488 cm
3, 151,8 cu po.) 3.726 ml (3.726 cm3, 227,4 cu po.)
Rapport de compression 9,710,3
qSystème électrique de la batterie
Dénomination Classification
Batterie 12V-46AH/5hr
Numéro des bougies Moteur de 2,5 litres LFG1 18 110
*1
L3Y2 18 110
Moteur de 3,7 litres CY01 18 110*1
Ecartement des électrodes de
bougiesMoteur de 2,5 litres
1,25―1,35 mm (0,049 ―0,053 po.)
Moteur de 3,7 litres 1,29―1,45 mm (0,051 ―0,057 po.)
*1 à l'usine
ATTENTION
Lors du nettoyage de bougies à l'iridium, ne pas utiliser de brosse métallique.
(Moteur de 2,5 litres) Sinon, cela risque d'endommager la fine couche de particules
sur les pointes en alliage d'iridium et platine.
(Moteur de 3,7 litres) Cela risque d'endommager la fine couche de particules sur
l'alliage de platine.
q Qualité des lubrifiants
Lubrifiant Classification
Huile moteur Se référer aux indices de viscosité SAE recommandés à la
page 8-19.
Huile de boîte de vitesses
manuelle Toute température
API Service
GL-4 ou GL-5
SAE 75W-90
Au-dessus de 10°C
(50°F) API Service
GL-4 ou GL-5
SAE 80W-90
Liquide de boîte de
vitesses automatique Moteur de 2,5 litres
ATF M-V
Moteur de 3,7 litres JWS3309
Liquide de direction assistée ATF M-V
Liquide de frein/embrayage SAE J1703 ou FMVSS116 DOT-3
10-4
Spécifications
Mazda6_8Z63-EC-08H_Edition1 Page498
Friday, July 4 2008 4:35 PM
Form No.8Z63-EC-08H

Black plate (499,1)
qContenances
(Quantités approximatives)
Dénomination Capacité
Huile moteur Moteur de 2,5
litres
Avec remplacement du filtre à
huile
5,0 litres (5,3 US qt, 4,4 Imp qt)
Sans remplacement du filtre à
huile 4,6 litres (4,9 US qt, 4,0 Imp qt)
Moteur de 3,7
litres Avec remplacement du filtre à
huile
5,2 litres (5,5 US qt, 4,6 Imp qt)
Sans remplacement du filtre à
huile 4,7 litres (5,0 US qt, 4,1 Imp qt)
Liquide de
refroidissement Moteur de 2,5 litres
9,4 litres (9,9 US qt, 8,3 Imp qt)
Moteur de 3,7 litres 9,8 litres (10 US qt, 8,6 Imp qt)
Huile de boîte de vitesses manuelle 2,85 litres (3,01 US qt, 2,51 Imp qt)
Liquide de boîte de
vitesses automatique Moteur de 2,5 litres
8,14 litres (8,60 US qt, 7,16 Imp qt)
Moteur de 3,7 litres 7,0 litres (7,4 US qt, 6,2 Imp qt)
Réservoir de carburant 70,0 litres
(18,5 US gal, 15,4 Imp gal)
Vérifier les niveaux d'huile et de liquide à l'aide des jauges ou des repères de niveau sur les réservoirs.
q Dimensions
Dénomination Spécification
Longueur hors tout Sans support de plaque
d'immatriculation
4.920 mm (193,7 po.)
Avec support de plaque
d'immatriculation 4.940 mm (194,5 po.)
Largeur hors tout 1.840 mm (72,4 po.)
Hauteur hors tout 1.470 mm (57,9 po.)
Voie avant 16 pouces
1.595 mm (62,8 po.)
17 pouces 1.595 mm (62,8 po.)
18 pouces 1.585 mm (62,4 po.)
Voie arrière 16 pouces
1.595 mm (62,8 po.)
17 pouces 1.595 mm (62,8 po.)
18 pouces 1.585 mm (62,4 po.)
Empattement 2.790 mm (109,8 po.)
Spécifications
10-5
Mazda6_8Z63-EC-08H_Edition1 Page499
Friday, July 4 2008 4:35 PM
Form No.8Z63-EC-08H

Black plate (500,1)

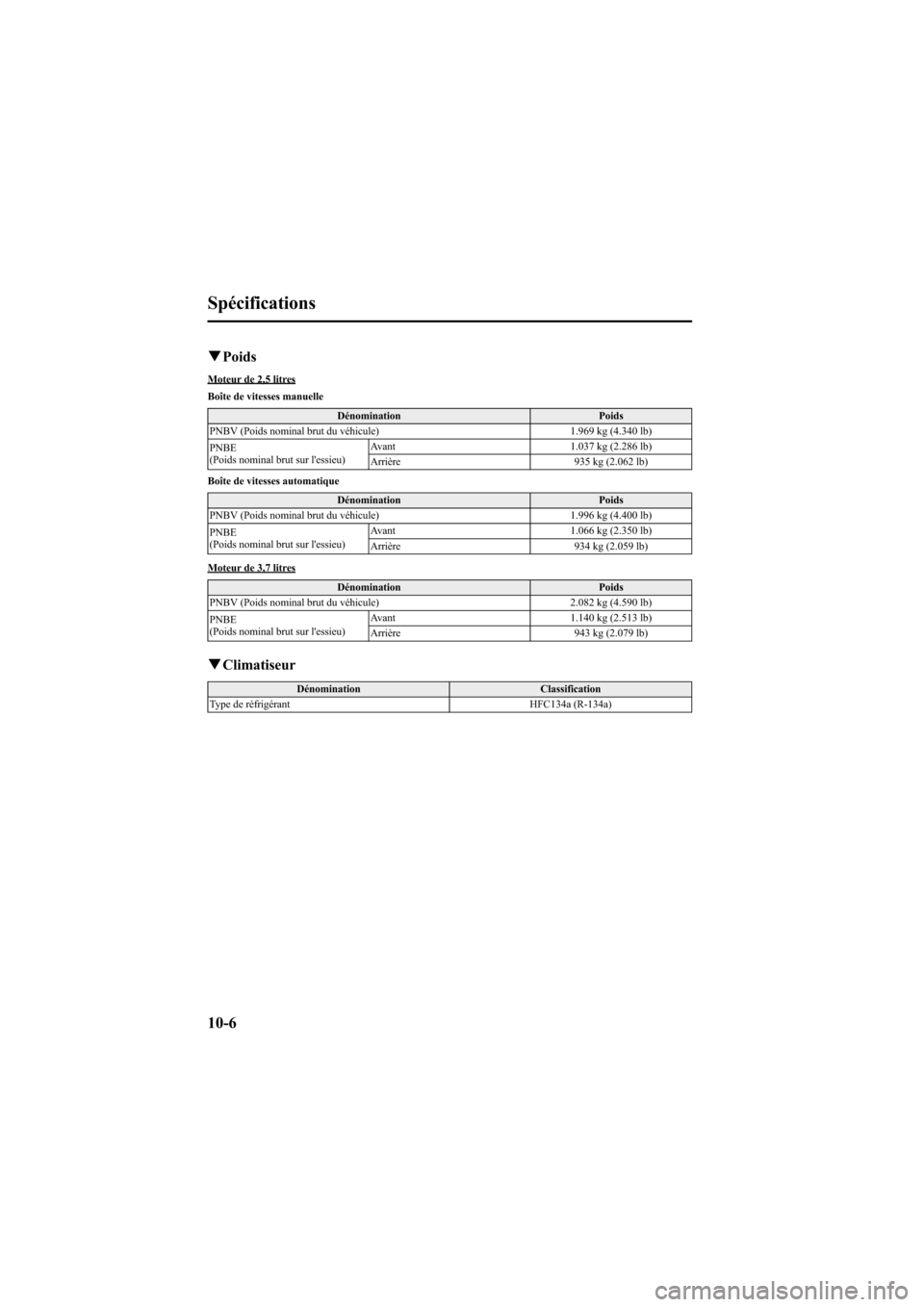

qPoids
Moteur de 2,5 litres
Boîte de vitesses manuelle
Dénomination Poids
PNBV (Poids nominal brut du véhicule) 1.969 kg (4.340 lb)
PNBE
(Poids nominal brut sur l'essieu) Avant
1.037 kg (2.286 lb)
Arrière 935 kg (2.062 lb)
Boîte de vitesses automatique Dénomination Poids
PNBV (Poids nominal brut du véhicule) 1.996 kg (4.400 lb)
PNBE
(Poids nominal brut sur l'essieu) Avant
1.066 kg (2.350 lb)
Arrière 934 kg (2.059 lb)
Moteur de 3,7 litres
Dénomination Poids
PNBV (Poids nominal brut du véhicule) 2.082 kg (4.590 lb)
PNBE
(Poids nominal brut sur l'essieu) Avant
1.140 kg (2.513 lb)
Arrière 943 kg (2.079 lb)
qClimatiseur
Dénomination Classification
Type de réfrigérant HFC134a (R-134a)
10-6
Spécifications
Mazda6_8Z63-EC-08H_Edition1 Page500
Friday, July 4 2008 4:35 PM
Form No.8Z63-EC-08H

Black plate (501,1)
qAmpoules
Eclairage extérieur
Ampoule Catégorie
Puissance en watt ECE R (SAE)
Phares Feux de route
65H9 (H9)
Feux de
croisement Halogène
55H7 (H7)
A décharge en
xénon 35
D2S (D2S)
Clignotants avant/Feux de stationnement 28/8―(#7444NA)
Antibrouillards
í55 H11 (H11)
Feux de position avant 4,9―(#168)
Feu de freinage auxiliaire LED
*1―(― )
Clignotants arrière 26,9―(#3.757A)
Feux de freinage/Feux arrière (Feux de position arrière) 26,9/6,7
―(#3.057A)
LED
*1― (― )
Feux de recul 17,9W16W (#921)
Feux de plaque d'immatriculation 4,8―(t94)
Lumière d'éclairage du sol
í5,5 ―(― )
*1 LED est l'abréviation de Light Emitting Diode (diode électroluminescente)
Eclairage de l'habitacle
Ampoule Catégorie
Puissance en watt ECE R
Eclairage de coffre 3―
Eclairage au pavillon/Lampes de lecture
(Avant) 8
―
Eclairage au pavillon (Arrière) 10―
Eclairages de courtoisie 5W5W
Eclairages de miroir de pare-soleil 2,1―
qPneus
REMARQUElLes pneus montés sont ceux qui correspondent le mieux aux besoins du châssis du véhicule.
Lors du remplacement des pneus, Mazda recommande de les remplacer par des pneus du même
type que ceux montés à l'origine. Pour plus de détails, s'adresser à un concessionnaire agréé
Mazda.
lLors du remplacement des pneus, bien vérifier que le système TPMS fonctionne. (page 5-31)
Spécifications
10-7íCertains modèles.
Mazda6_8Z63-EC-08H_Edition1 Page501
Friday, July 4 2008 4:35 PM
Form No.8Z63-EC-08H

Black plate (502,1)

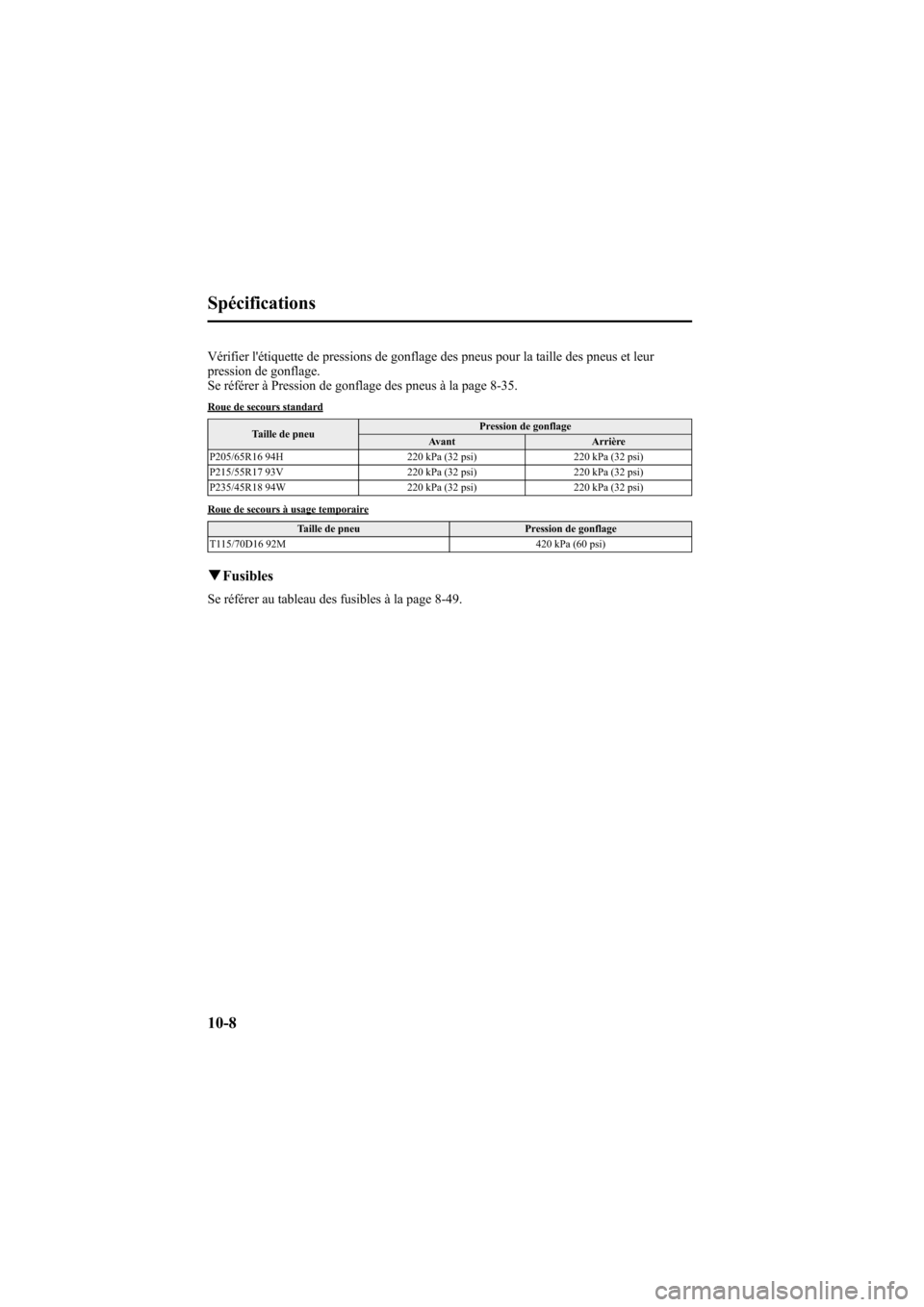

Vérifier l'étiquette de pressions de gonflage des pneus pour la taille des pneus et leur
pression de gonflage.
Se référer à Pression de gonflage des pneus à la page 8-35.
Roue de secours standardTaille de pneu Pression de gonflage
Avant Arrière
P205/65R16 94H 220 kPa (32 psi)220 kPa (32 psi)
P215/55R17 93V 220 kPa (32 psi)220 kPa (32 psi)
P235/45R18 94W 220 kPa (32 psi)220 kPa (32 psi)
Roue de secours à usage temporaire
Taille de pneu Pression de gonflage
T115/70D16 92M 420 kPa (60 psi)
qFusibles
Se référer au tableau des fusibles à la page 8-49.
10-8
Spécifications
Mazda6_8Z63-EC-08H_Edition1 Page502
Friday, July 4 2008 4:35 PM
Form No.8Z63-EC-08H

Black plate (503,1)

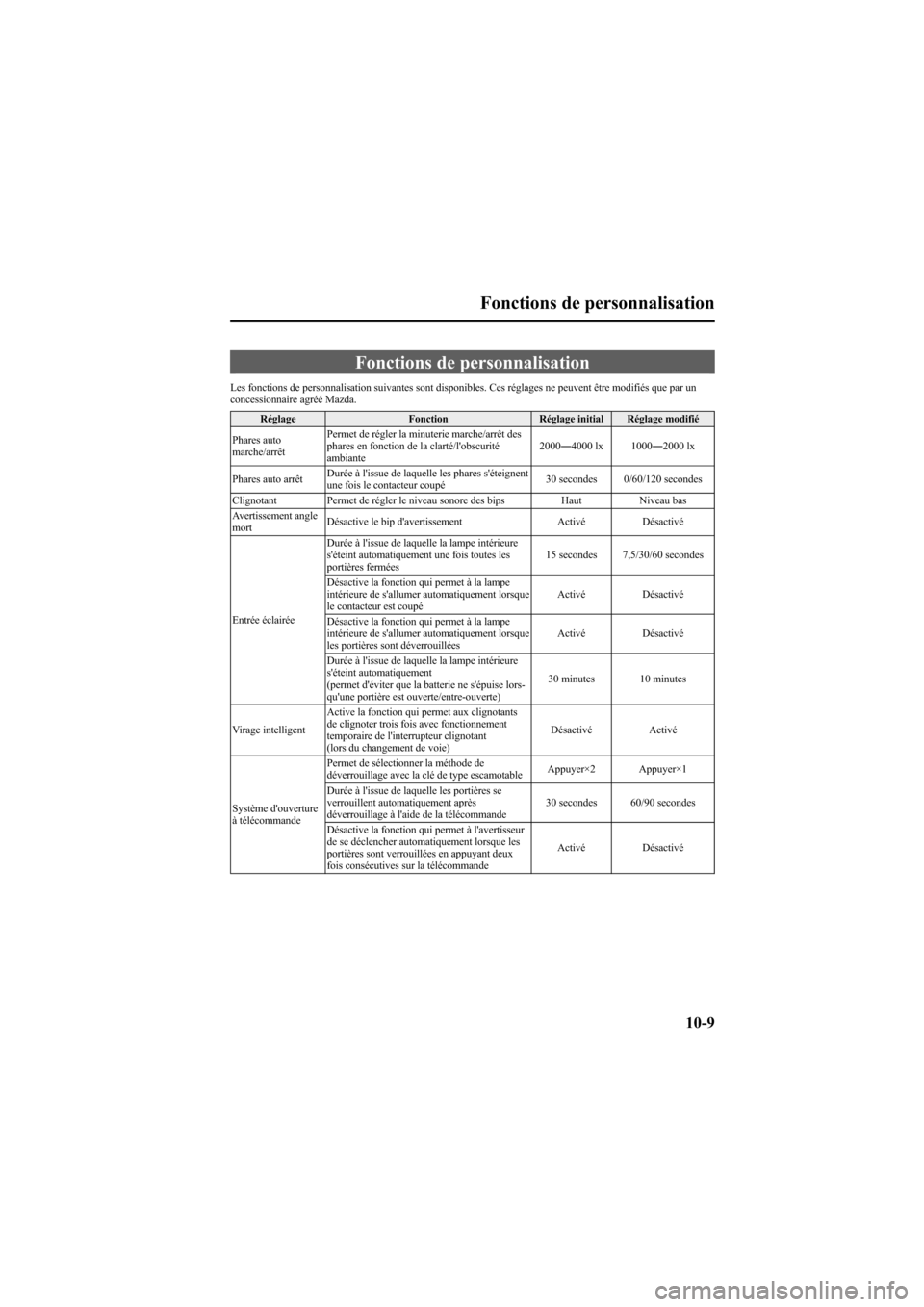

Fonctions de personnalisation
Les fonctions de personnalisation suivantes sont disponibles. Ces réglages ne peuvent être modifiés que par un
concessionnaire agréé Mazda.Réglage FonctionRéglage initial Réglage modifié
Phares auto
marche/arrêt Permet de régler la minuterie marche/arrêt des
phares en fonction de la clarté/l'obscurité
ambiante
2000
―4000 lx 1000 ―2000 lx
Phares auto arrêt Durée à l'issue de laquelle les phares s'éteignent
une fois le contacteur coupé 30 secondes 0/60/120 secondes
Clignotant Permet de régler le niveau sonore des bips HautNiveau bas
Avertissement angle
mort Désactive le bip d'avertissement
ActivéDésactivé
Entrée éclairée Durée à l'issue de laquelle la lampe intérieure
s'éteint automatiquement une fois toutes les
portières fermées
15 secondes 7,5/30/60 secondes
Désactive la fonction qui permet à la lampe
intérieure de s'allumer automatiquement lorsque
le contacteur est coupé Activé
Désactivé
Désactive la fonction qui permet à la lampe
intérieure de s'allumer automatiquement lorsque
les portières sont déverrouillées Activé
Désactivé
Durée à l'issue de laquelle la lampe intérieure
s'éteint automatiquement
(permet d'éviter que la batterie ne s'épuise lors-
qu'une portière est ouverte/entre-ouverte) 30 minutes 10 minutes
Virage intelligent Active la fonction qui permet aux clignotants
de clignoter trois fois avec fonctionnement
temporaire de l'interrupteur clignotant
(lors du changement de voie) Désactivé
Activé
Système d'ouverture
à télécommande Permet de sélectionner la méthode de
déverrouillage avec la clé de type escamotable
Appuyer×2 Appuyer×1
Durée à l'issue de laquelle les portières se
verrouillent automatiquement après
déverrouillage à l'aide de la télécommande 30 secondes 60/90 secondes
Désactive la fonction qui permet à l'avertisseur
de se déclencher automatiquement lorsque les
portières sont verrouillées en appuyant deux
fois consécutives sur la télécommande Activé
Désactivé
Fonctions de personnalisation
10-9
Mazda6_8Z63-EC-08H_Edition1 Page503
Friday, July 4 2008 4:35 PM
Form No.8Z63-EC-08H

Black plate (504,1)

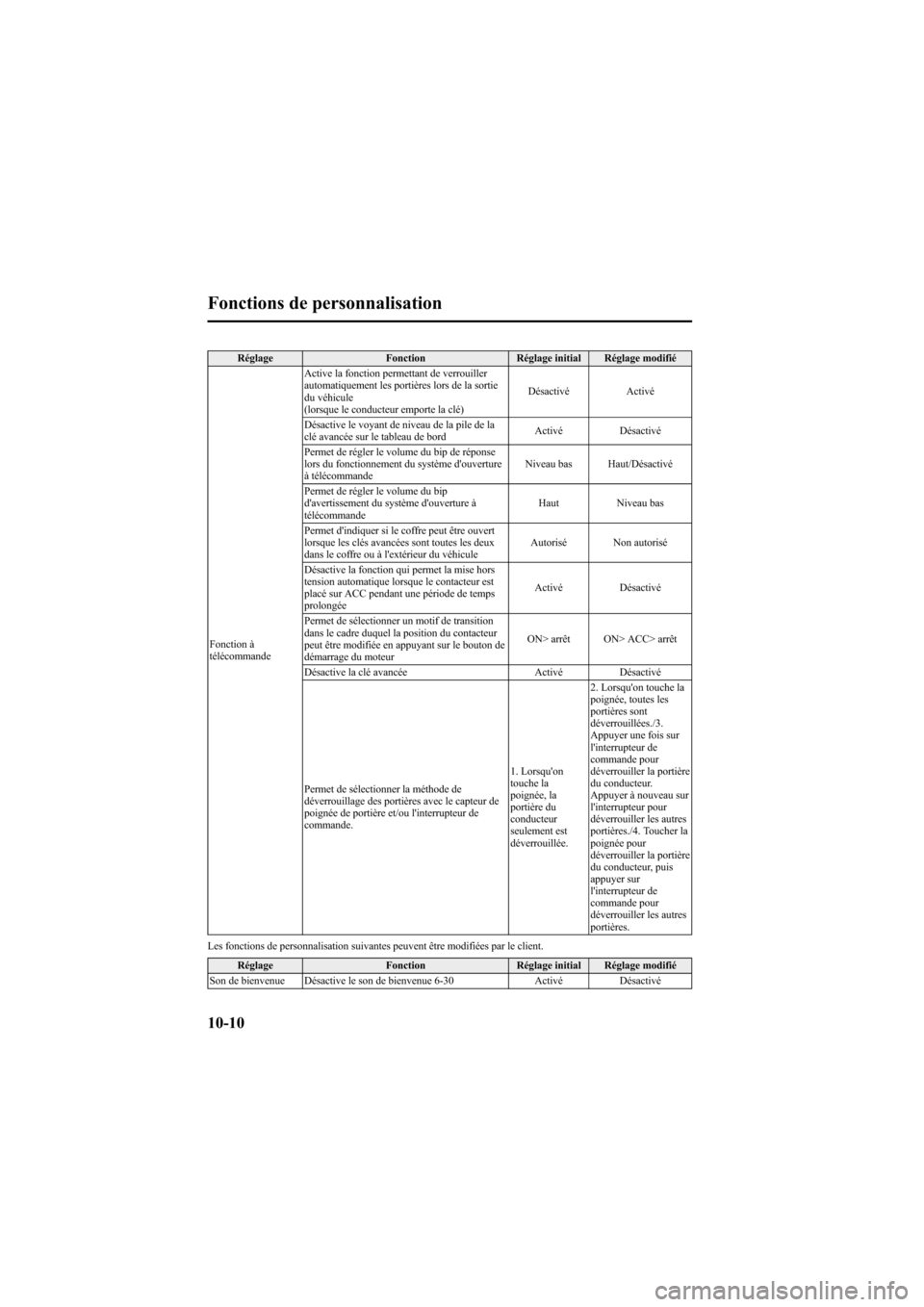

RéglageFonctionRéglage initial Réglage modifié
Fonction à
télécommande Active la fonction permettant de verrouiller
automatiquement les portières lors de la sortie
du véhicule
(lorsque le conducteur emporte la clé)
Désactivé
Activé
Désactive le voyant de niveau de la pile de la
clé avancée sur le tableau de bord Activé
Désactivé
Permet de régler le volume du bip de réponse
lors du fonctionnement du système d'ouverture
à télécommande Niveau bas Haut/Désactivé
Permet de régler le volume du bip
d'avertissement du système d'ouverture à
télécommande Haut
Niveau bas
Permet d'indiquer si le coffre peut être ouvert
lorsque les clés avancées sont toutes les deux
dans le coffre ou à l'extérieur du véhicule Autorisé Non autorisé
Désactive la fonction qui permet la mise hors
tension automatique lorsque le contacteur est
placé sur ACC pendant une période de temps
prolongée Activé
Désactivé
Permet de sélectionner un motif de transition
dans le cadre duquel la position du contacteur
peut être modifiée en appuyant sur le bouton de
démarrage du moteur ON> arrêt ON> ACC> arrêt
Désactive la clé avancée ActivéDésactivé
Permet de sélectionner la méthode de
déverrouillage des portières avec le capteur de
poignée de portière et/ou l'interrupteur de
commande. 1. Lorsqu'on
touche la
poignée, la
portière du
conducteur
seulement est
déverrouillée.2. Lorsqu'on touche la
poignée, toutes les
portières sont
déverrouillées./3.
Appuyer une fois sur
l'interrupteur de
commande pour
déverrouiller la portière
du conducteur.
Appuyer à nouveau sur
l'interrupteur pour
déverrouiller les autres
portières./4. Toucher la
poignée pour
déverrouiller la portière
du conducteur, puis
appuyer sur
l'interrupteur de
commande pour
déverrouiller les autres
portières.
Les fonctions de personnalisation suivantes peuvent être modifiées par le client. Réglage FonctionRéglage initial Réglage modifié
Son de bienvenue Désactive le son de bienvenue 6-30 ActivéDésactivé
10-10
Fonctions de personnalisation
Mazda6_8Z63-EC-08H_Edition1 Page504
Friday, July 4 2008 4:35 PM
Form No.8Z63-EC-08H
