2009 MAZDA MODEL 6 Manuel du propriétaire (in French)

Black plate (249,1)
Fonctionnement des bouches d'aération
qRéglage des bouches d'aération
Pour diriger le flot d'air
Bouches d'aération latérales
Pour régler la direction du flot d'air, ouvrir
les bouches d'aération et les tourner vers
la gauche et la droite.
Pousser
Bouches d'aération centrales
Pour régler la direction du flot d'air,
déplacer le bouton de réglage.
Cadran
Ouvrir
Fermer
Bouton
REMARQUELors de l'utilisation de la climatisation alors
que la température ambiante est humide, il est
possible que le système souffle de l'air
condensé (buée) des bouches d'aération. Ceci
n'indique pas un problème, mais est dû à de
l'air humide soudainement refroidi.
Confort intérieur
Système de commande de température
6-3
Mazda6_8Z63-EC-08H_Edition1 Page249
Friday, July 4 2008 4:33 PM
Form No.8Z63-EC-08H

Black plate (250,1)

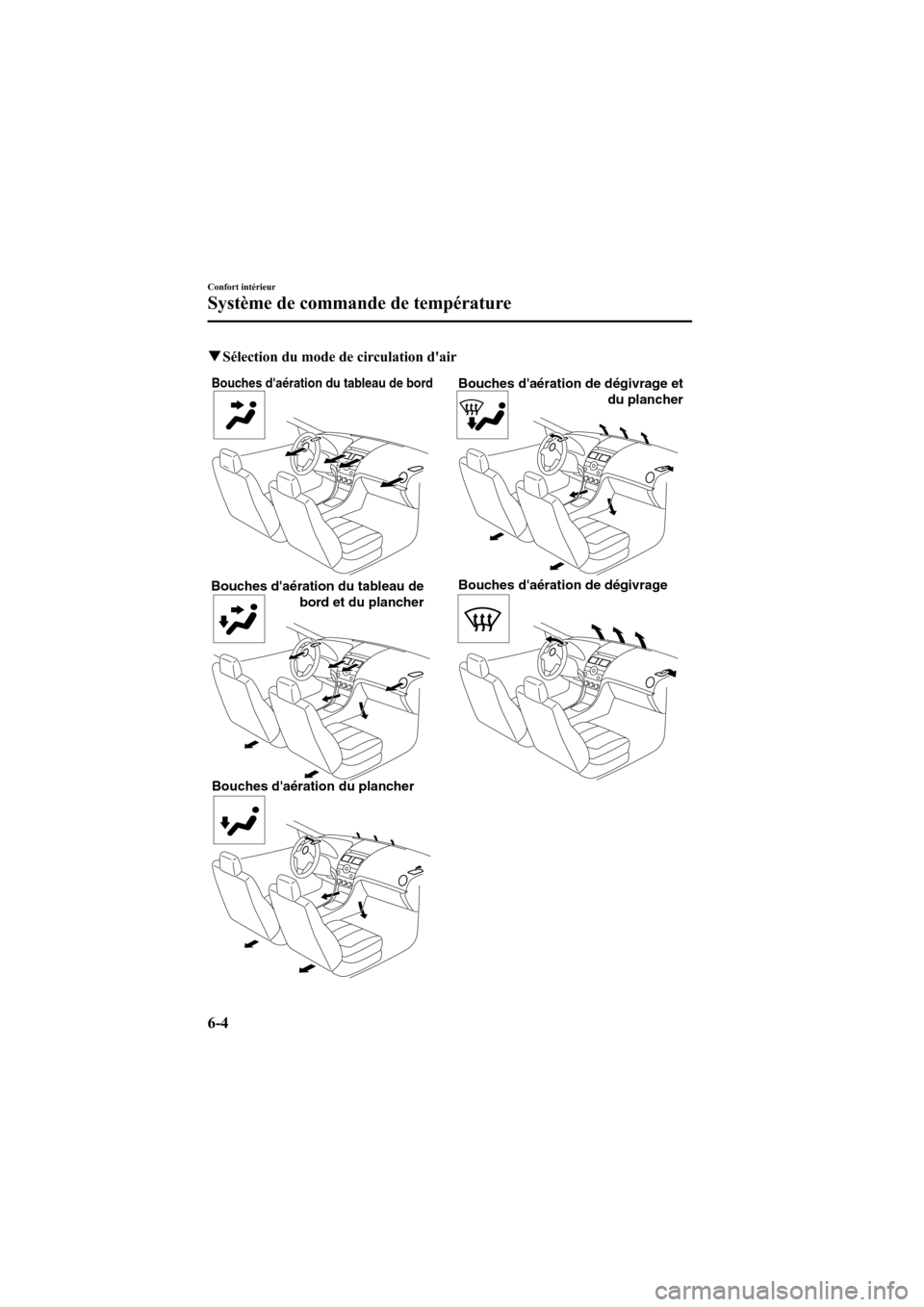

qSélection du mode de circulation d'air
Bouches d'aération du tableau de bord
Bouches d'aération du tableau de
bord et du plancher
Bouches d'aération du plancher Bouches d'aération de dégivrage et
du plancher
Bouches d'aération de dégivrage
6-4
Confort intérieur
Système de commande de température
Mazda6_8Z63-EC-08H_Edition1 Page250
Friday, July 4 2008 4:33 PM
Form No.8Z63-EC-08H

Black plate (251,1)

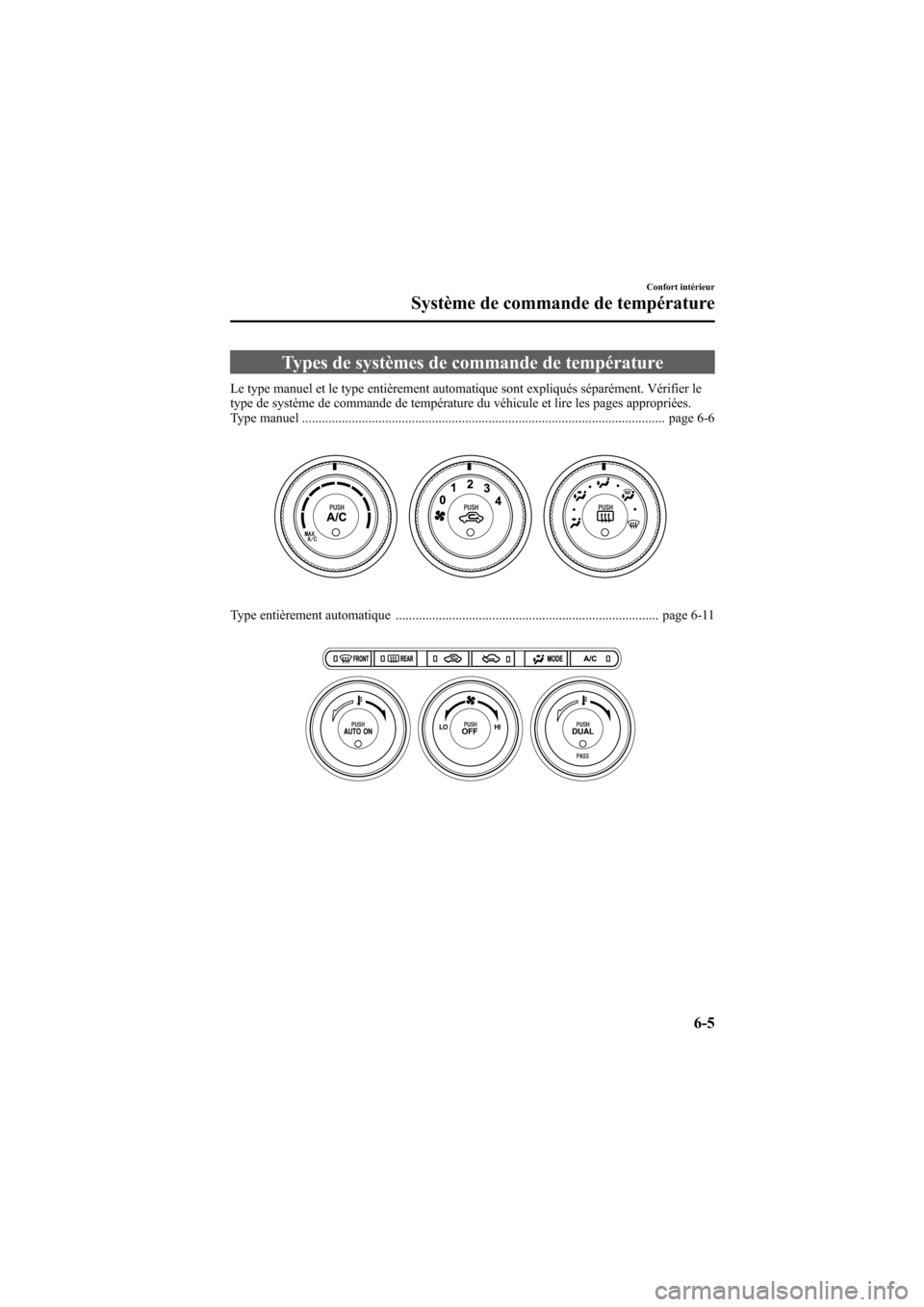

Types de systèmes de commande de température
Le type manuel et le type entièrement automatique sont expliqués séparément. Vérifier le
type de système de commande de température du véhicule et lire les pages appropriées.
Type manuel ............................................................................................................. page 6-6
Type entièrement automatique ............................................................................... page 6-11
Confort intérieur
Système de commande de température
6-5
Mazda6_8Z63-EC-08H_Edition1 Page251
Friday, July 4 2008 4:33 PM
Form No.8Z63-EC-08H

Black plate (252,1)

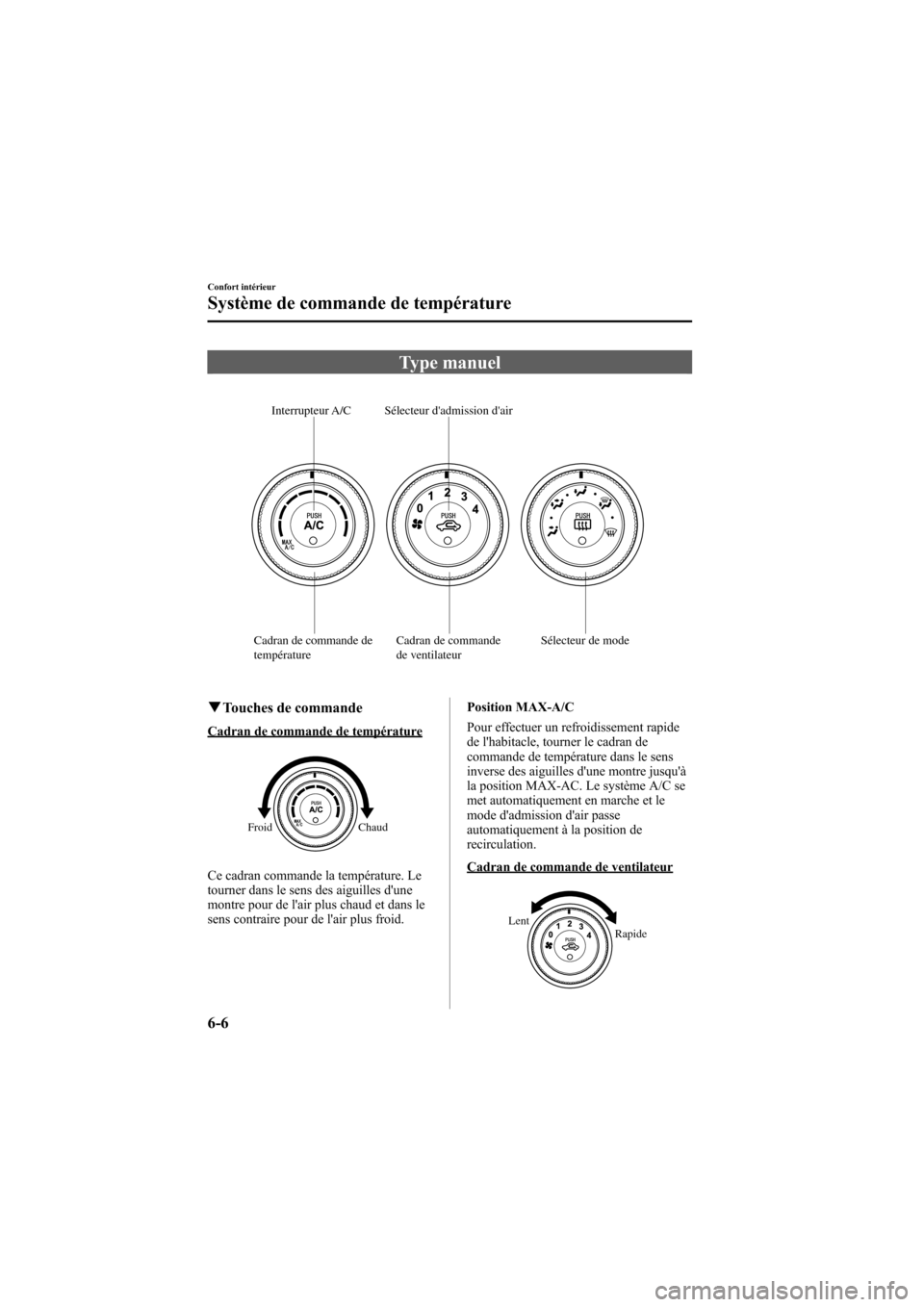

Type manuel
Cadran de commande de
températureCadran de commande
de ventilateur
Sélecteur de mode
Interrupteur A/C Sélecteur d'admission d'air
q
Touches de commande
Cadran de commande de température
Froid Chaud
Ce cadran commande la température. Le
tourner dans le sens des aiguilles d'une
montre pour de l'air plus chaud et dans le
sens contraire pour de l'air plus froid. Position MAX-A/C
Pour effectuer un refroidissement rapide
de l'habitacle, tourner le cadran de
commande de température dans le sens
inverse des aiguilles d'une montre jusqu'à
la position MAX-AC. Le système A/C se
met automatiquement en marche et le
mode d'admission d'air passe
automatiquement à la position de
recirculation.Cadran de commande de ventilateur
Lent
Rapide
6-6
Confort intérieur
Système de commande de température
Mazda6_8Z63-EC-08H_Edition1 Page252
Friday, July 4 2008 4:33 PM
Form No.8Z63-EC-08H

Black plate (253,1)

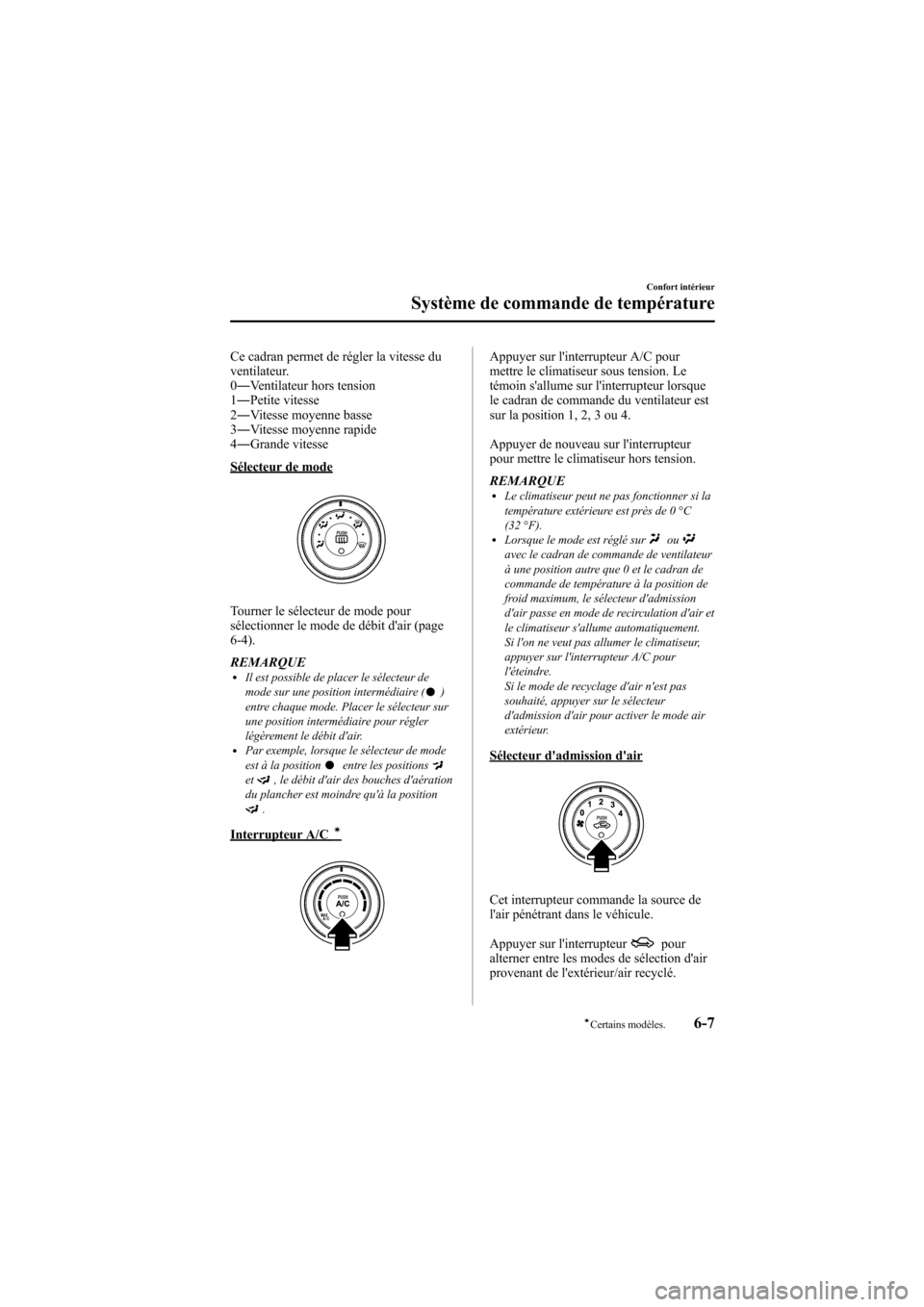

Ce cadran permet de régler la vitesse du
ventilateur.
0― Ventilateur hors tension
1 ― Petite vitesse
2 ― Vitesse moyenne basse
3 ― Vitesse moyenne rapide
4 ― Grande vitesse
Sélecteur de mode
Tourner le sélecteur de mode pour
sélectionner le mode de débit d'air (page
6-4).
REMARQUE
lIl est possible de placer le sélecteur de
mode sur une position intermédiaire ()
entre chaque mode. Placer le sélecteur sur
une position intermédiaire pour régler
légèrement le débit d'air.
lPar exemple, lorsque le sélecteur de mode
est à la positionentre les positionset, le débit d'air des bouches d'aération
du plancher est moindre qu'à la position
.
Interrupteur A/Cí
Appuyer sur l'interrupteur A/C pour
mettre le climatiseur sous tension. Le
témoin s'allume sur l'interrupteur lorsque
le cadran de commande du ventilateur est
sur la position 1, 2, 3 ou 4.
Appuyer de nouveau sur l'interrupteur
pour mettre le climatiseur hors tension.
REMARQUE
lLe climatiseur peut ne pas fonctionner si la
température extérieure est près de 0 °C
(32 °F).
lLorsque le mode est réglé surouavec le cadran de commande de ventilateur
à une position autre que 0 et le cadran de
commande de température à la position de
froid maximum, le sélecteur d'admission
d'air passe en mode de recirculation d'air et
le climatiseur s'allume automatiquement.
Si l'on ne veut pas allumer le climatiseur,
appuyer sur l'interrupteur A/C pour
l'éteindre.
Si le mode de recyclage d'air n'est pas
souhaité, appuyer sur le sélecteur
d'admission d'air pour activer le mode air
extérieur.
Sélecteur d'admission d'air
Cet interrupteur commande la source de
l'air pénétrant dans le véhicule.
Appuyer sur l'interrupteur
pour
alterner entre les modes de sélection d'air
provenant de l'extérieur/air recyclé.
Confort intérieur
Système de commande de température
6-7íCertains modèles.
Mazda6_8Z63-EC-08H_Edition1 Page253
Friday, July 4 2008 4:33 PM
Form No.8Z63-EC-08H

Black plate (254,1)
Il est recommandé de laisser le sélecteur,
dans les conditions normales, au mode de
l'air provenant de l'extérieur.
Mode d'air extérieur (témoin éteint)
L'air provenant de l'extérieur entre dans le
véhicule. Utiliser ce mode pour l'aération
normale et le chauffage.
Mode de recyclage d'air (témoin
allumé)
L'air provenant de l'extérieur n'entre pas
dans l'habitacle. L'air de l'habitacle est
recyclé.
Ce mode peut être utilisé lorsque l'on
roule sur des routes poussiéreuses ou dans
d'autres conditions semblables. Elle
permet aussi un rafraîchissement plus
rapide de l'habitacle.
PRUDENCE
Par temps froid ou pluvieux, ne pas
utiliser le mode de recyclage de l'air:Il est dangereux d'utiliser le mode de
recyclage d'air par temps froid ou
pluvieux car ceci aura pour effet
d'embuer les vitres de l'habitacle.
Cela risque de diminuer la visibilité,
ce qui peut causer un accident grave.
qChauffage
1. Régler le sélecteur de mode sur la
position.
2. Régler le cadran de commande de température sur une position d'air
chaud.
3. Régler le cadran de commande de ventilateur sur la vitesse désirée. REMARQUE
lSi le pare-brise s'embue facilement, mettre
le sélecteur de mode sur la position.lSi de l'air plus frais est désiré au niveau du
visage, mettre le sélecteur de mode sur la
position
et régler le cadran de
commande de température à la position la
plus confortable.
lL'air dirigé vers le plancher est plus chaud
que l'air dirigé vers le visage (sauf si le
cadran de commande de température est
réglé aux positions maximales d'air chaud
ou froid).
lEn positionou, la climatisation est
automatiquement mise en marche
(toutefois, le témoin ne s'allume pas) et le
mode de l'air de l'extérieur est
automatiquement sélectionné pour
désembuer le pare-brise.
En position
ou, le mode de l'air de
l'extérieur ne peut pas être passé en mode
de recyclage de l'air.
qRafraîchissement (avec climatiseur)í
1. Régler le sélecteur de mode sur la position.
2. Régler le cadran de commande de température sur la position de
rafraîchissement.
3. Régler le cadran de commande de ventilateur sur la vitesse désirée.
4. Mettre en marche le climatiseur en appuyant sur l'interrupteur A/C.
5. Régler le cadran de commande du ventilateur et le cadran de commande
de température afin d'obtenir un
rafraîchissement agréable et constant.
6-8
Confort intérieur
íCertains modèles.
Système de commande de température
Mazda6_8Z63-EC-08H_Edition1 Page254
Friday, July 4 2008 4:33 PM
Form No.8Z63-EC-08H

Black plate (255,1)

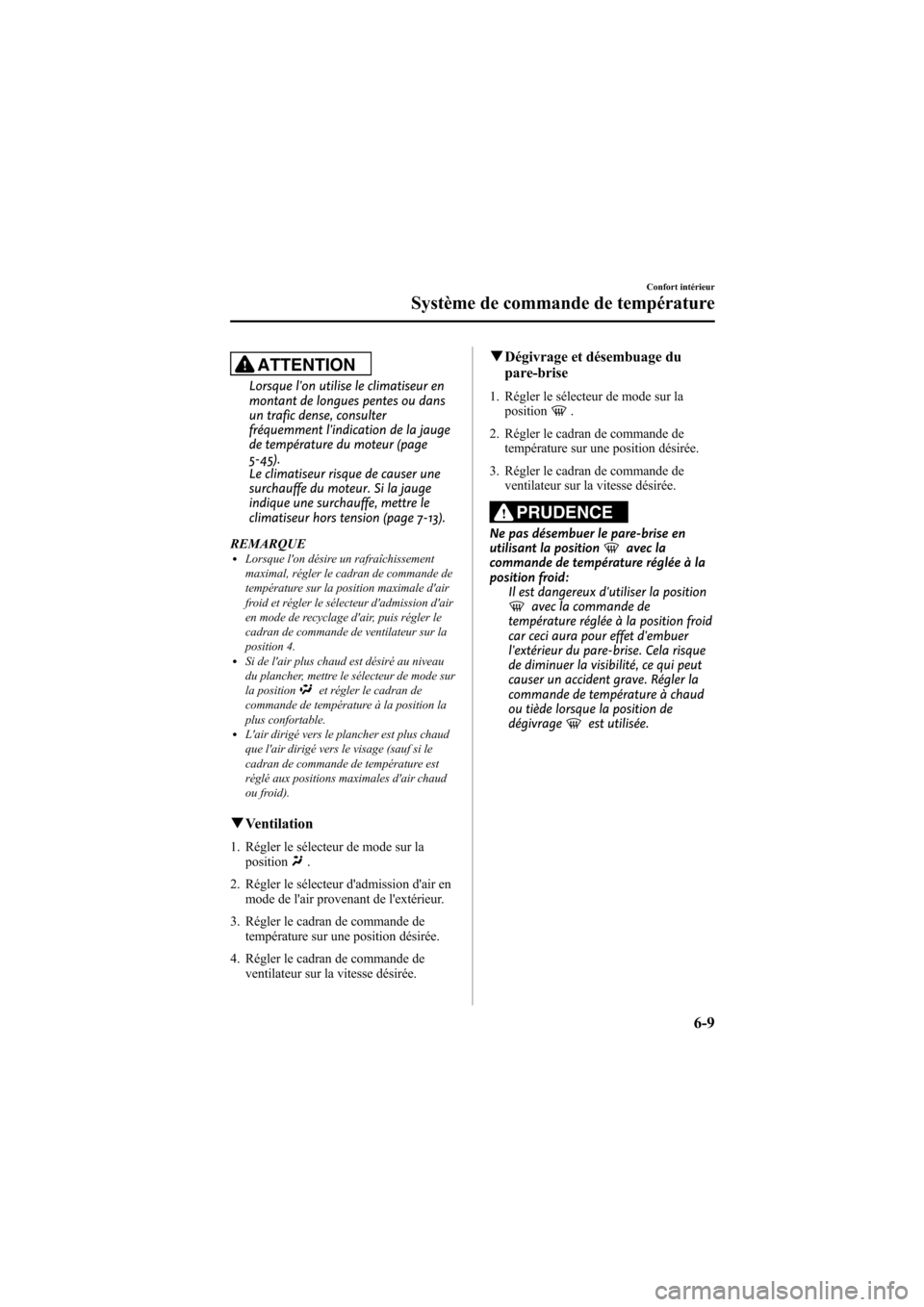

ATTENTION
Lorsque l'on utilise le climatiseur en
montant de longues pentes ou dans
un trafic dense, consulter
fréquemment l'indication de la jauge
de température du moteur (page
5-45).
Le climatiseur risque de causer une
surchauffe du moteur. Si la jauge
indique une surchauffe, mettre le
climatiseur hors tension (page 7-13).
REMARQUE
lLorsque l'on désire un rafraîchissement
maximal, régler le cadran de commande de
température sur la position maximale d'air
froid et régler le sélecteur d'admission d'air
en mode de recyclage d'air, puis régler le
cadran de commande de ventilateur sur la
position 4.
lSi de l'air plus chaud est désiré au niveau
du plancher, mettre le sélecteur de mode sur
la position
et régler le cadran de
commande de température à la position la
plus confortable.
lL'air dirigé vers le plancher est plus chaud
que l'air dirigé vers le visage (sauf si le
cadran de commande de température est
réglé aux positions maximales d'air chaud
ou froid).
q Ventilation
1. Régler le sélecteur de mode sur la
position.
2. Régler le sélecteur d'admission d'air en mode de l'air provenant de l'extérieur.
3. Régler le cadran de commande de température sur une position désirée.
4. Régler le cadran de commande de ventilateur sur la vitesse désirée.
qDégivrage et désembuage du
pare-brise
1. Régler le sélecteur de mode sur la
position.
2. Régler le cadran de commande de température sur une position désirée.
3. Régler le cadran de commande de ventilateur sur la vitesse désirée.
PRUDENCE
Ne pas désembuer le pare-brise en
utilisant la positionavec la
commande de température réglée à la
position froid: Il est dangereux d'utiliser la position
avec la commande de
température réglée à la position froid
car ceci aura pour effet d'embuer
l'extérieur du pare-brise. Cela risque
de diminuer la visibilité, ce qui peut
causer un accident grave. Régler la
commande de température à chaud
ou tiède lorsque la position de
dégivrage
est utilisée.
Confort intérieur
Système de commande de température
6-9
Mazda6_8Z63-EC-08H_Edition1 Page255
Friday, July 4 2008 4:33 PM
Form No.8Z63-EC-08H

Black plate (256,1)

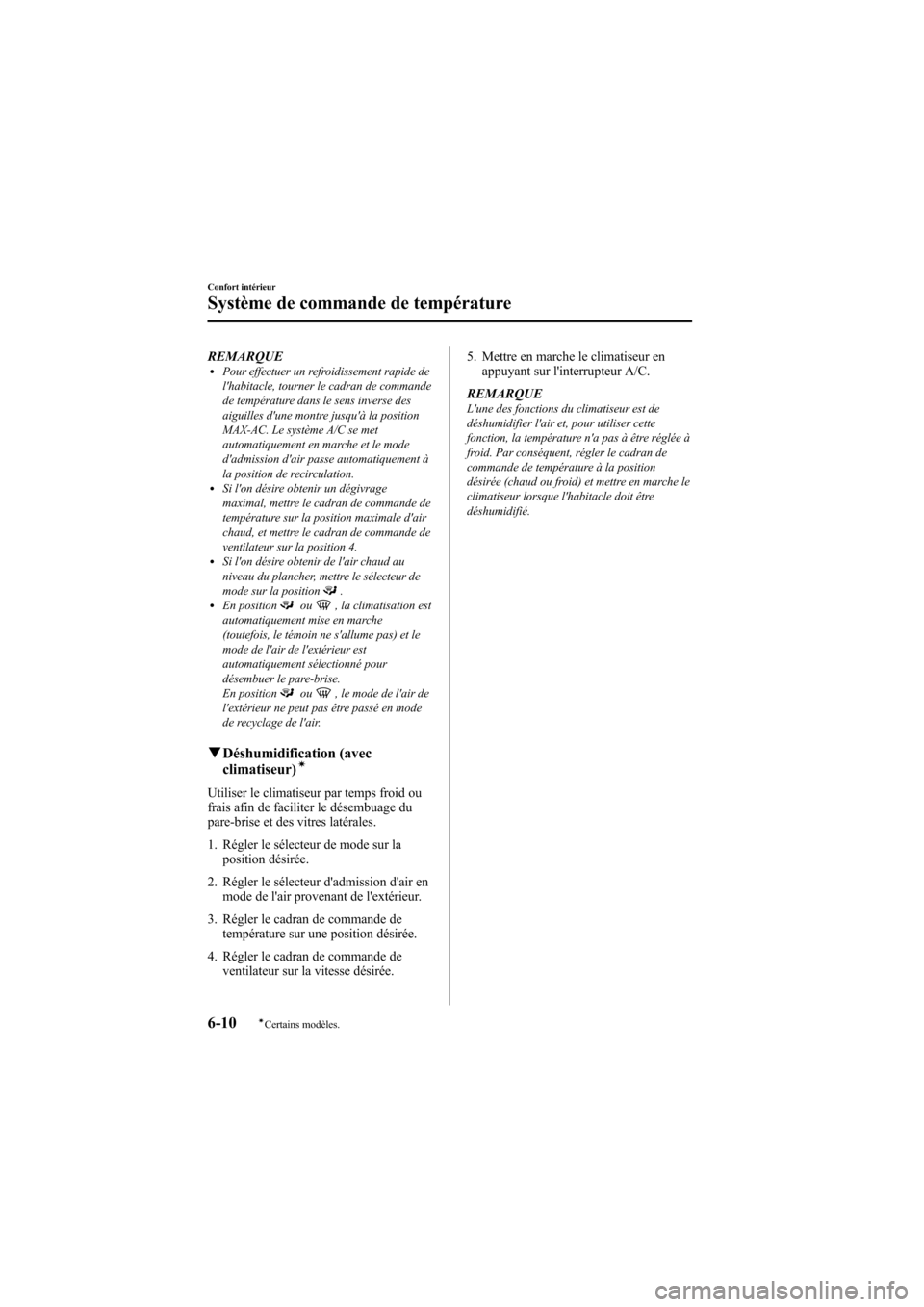

REMARQUElPour effectuer un refroidissement rapide de
l'habitacle, tourner le cadran de commande
de température dans le sens inverse des
aiguilles d'une montre jusqu'à la position
MAX-AC. Le système A/C se met
automatiquement en marche et le mode
d'admission d'air passe automatiquement à
la position de recirculation.
lSi l'on désire obtenir un dégivrage
maximal, mettre le cadran de commande de
température sur la position maximale d'air
chaud, et mettre le cadran de commande de
ventilateur sur la position 4.
lSi l'on désire obtenir de l'air chaud au
niveau du plancher, mettre le sélecteur de
mode sur la position
.lEn positionou, la climatisation est
automatiquement mise en marche
(toutefois, le témoin ne s'allume pas) et le
mode de l'air de l'extérieur est
automatiquement sélectionné pour
désembuer le pare-brise.
En position
ou, le mode de l'air de
l'extérieur ne peut pas être passé en mode
de recyclage de l'air.
q Déshumidification (avec
climatiseur)í
Utiliser le climatiseur par temps froid ou
frais afin de faciliter le désembuage du
pare-brise et des vitres latérales.
1. Régler le sélecteur de mode sur la
position désirée.
2. Régler le sélecteur d'admission d'air en mode de l'air provenant de l'extérieur.
3. Régler le cadran de commande de température sur une position désirée.
4. Régler le cadran de commande de ventilateur sur la vitesse désirée. 5. Mettre en marche le climatiseur en
appuyant sur l'interrupteur A/C.
REMARQUE
L'une des fonctions du climatiseur est de
déshumidifier l'air et, pour utiliser cette
fonction, la température n'a pas à être réglée à
froid. Par conséquent, régler le cadran de
commande de température à la position
désirée (chaud ou froid) et mettre en marche le
climatiseur lorsque l'habitacle doit être
déshumidifié.
6-10
Confort intérieur
íCertains modèles.
Système de commande de température
Mazda6_8Z63-EC-08H_Edition1 Page256
Friday, July 4 2008 4:33 PM
Form No.8Z63-EC-08H
