2009 MAZDA MODEL 6 Manuel du propriétaire (in French)

Black plate (209,1)

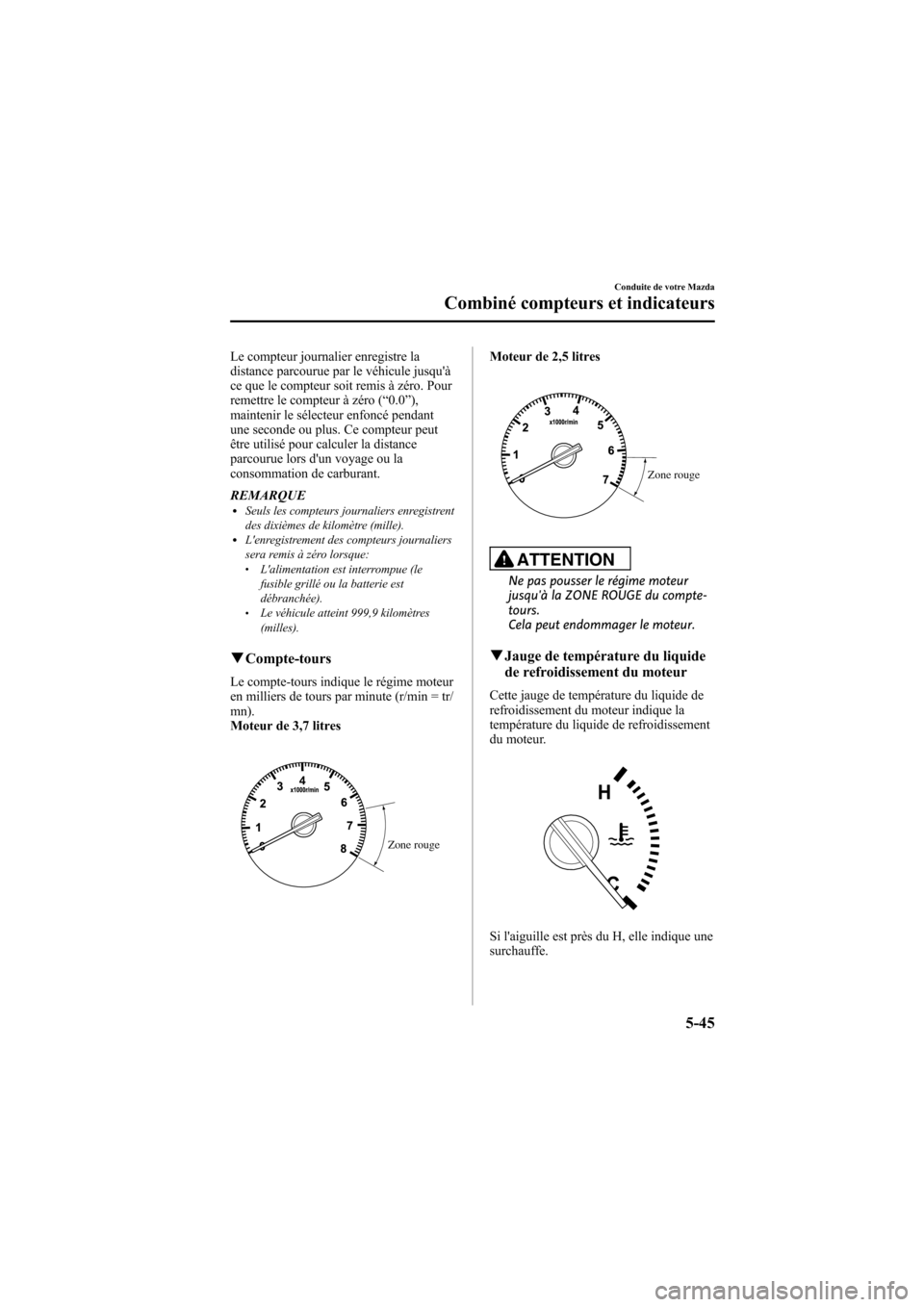

Le compteur journalier enregistre la
distance parcourue par le véhicule jusqu'à
ce que le compteur soit remis à zéro. Pour
remettre le compteur à zéro (“0.0 ”),
maintenir le sélecteur enfoncé pendant
une seconde ou plus. Ce compteur peut
être utilisé pour calculer la distance
parcourue lors d'un voyage ou la
consommation de carburant.
REMARQUE
lSeuls les compteurs journaliers enregistrent
des dixièmes de kilomètre (mille).
lL'enregistrement des compteurs journaliers
sera remis à zéro lorsque:
lL'alimentation est interrompue (le
fusible grillé ou la batterie est
débranchée).
lLe véhicule atteint 999,9 kilomètres
(milles).
q Compte-tours
Le compte-tours indique le régime moteur
en milliers de tours par minute (r/min = tr/
mn).
Moteur de 3,7 litres
Zone rouge
Moteur de 2,5 litres
Zone rouge
ATTENTION
Ne pas pousser le régime moteur
jusqu'à la ZONE ROUGE du compte-
tours.
Cela peut endommager le moteur.
qJauge de température du liquide
de refroidissement du moteur
Cette jauge de température du liquide de
refroidissement du moteur indique la
température du liquide de refroidissement
du moteur.
Si l'aiguille est près du H, elle indique une
surchauffe.
Conduite de votre Mazda
Combiné compteurs et indicateurs
5-45
Mazda6_8Z63-EC-08H_Edition1 Page209
Friday, July 4 2008 4:33 PM
Form No.8Z63-EC-08H

Black plate (210,1)

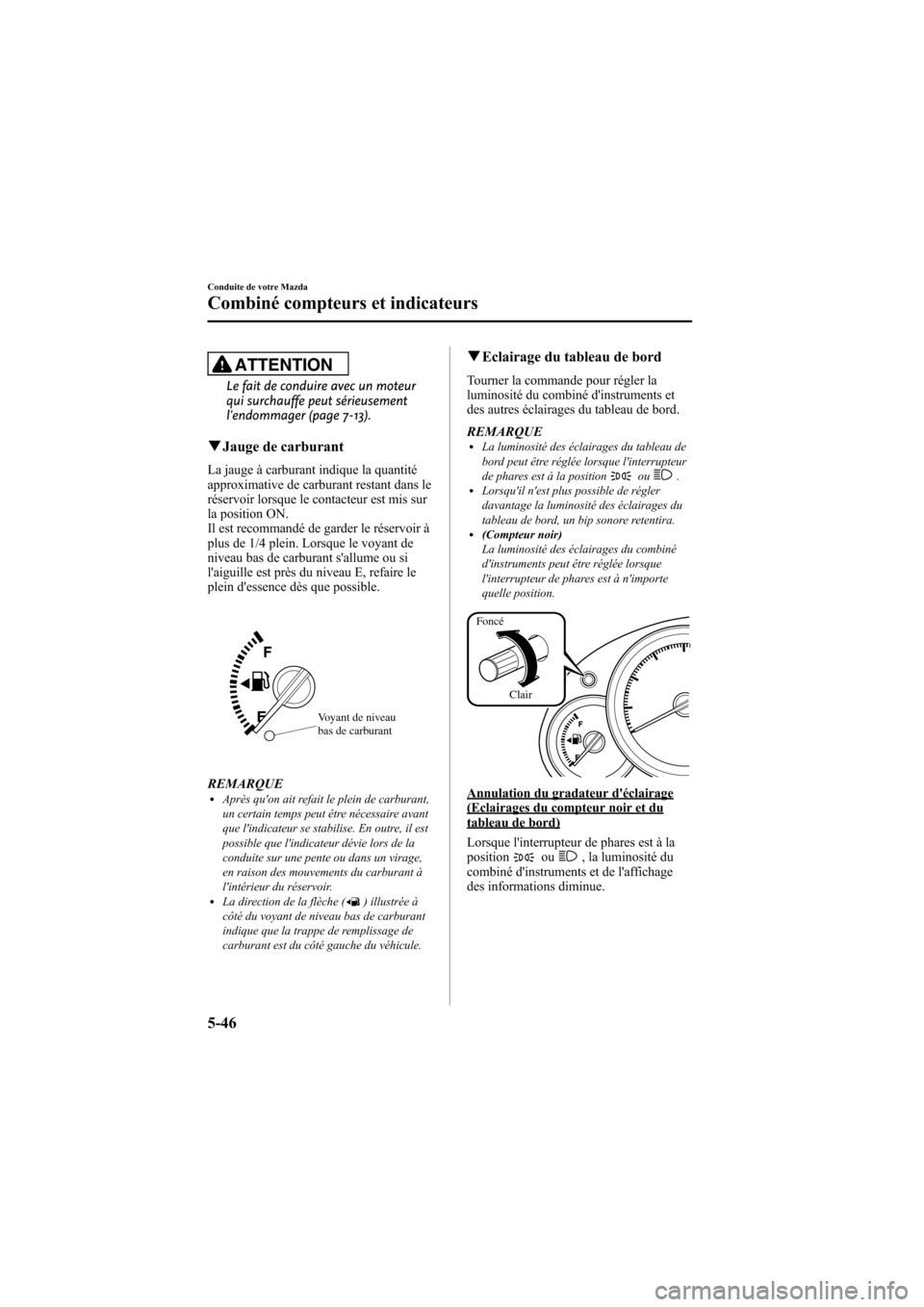

ATTENTION
Le fait de conduire avec un moteur
qui surchauffe peut sérieusement
l'endommager (page 7-13).
qJauge de carburant
La jauge à carburant indique la quantité
approximative de carburant restant dans le
réservoir lorsque le contacteur est mis sur
la position ON.
Il est recommandé de garder le réservoir à
plus de 1/4 plein. Lorsque le voyant de
niveau bas de carburant s'allume ou si
l'aiguille est près du niveau E, refaire le
plein d'essence dès que possible.
Voyant de niveau
bas de carburant
REMARQUElAprès qu'on ait refait le plein de carburant,
un certain temps peut être nécessaire avant
que l'indicateur se stabilise. En outre, il est
possible que l'indicateur dévie lors de la
conduite sur une pente ou dans un virage,
en raison des mouvements du carburant à
l'intérieur du réservoir.
lLa direction de la flèche () illustrée à
côté du voyant de niveau bas de carburant
indique que la trappe de remplissage de
carburant est du côté gauche du véhicule.
q Eclairage du tableau de bord
Tourner la commande pour régler la
luminosité du combiné d'instruments et
des autres éclairages du tableau de bord.
REMARQUE
lLa luminosité des éclairages du tableau de
bord peut être réglée lorsque l'interrupteur
de phares est à la position
ou.lLorsqu'il n'est plus possible de régler
davantage la luminosité des éclairages du
tableau de bord, un bip sonore retentira.
l(Compteur noir)
La luminosité des éclairages du combiné
d'instruments peut être réglée lorsque
l'interrupteur de phares est à n'importe
quelle position.
Foncé
Clair
Annulation du gradateur d'éclairage(Eclairages du compteur noir et dutableau de bord)
Lorsque l'interrupteur de phares est à la
position
ou, la luminosité du
combiné d'instruments et de l'affichage
des informations diminue.
5-46
Conduite de votre Mazda
Combiné compteurs et indicateurs
Mazda6_8Z63-EC-08H_Edition1 Page210
Friday, July 4 2008 4:33 PM
Form No.8Z63-EC-08H

Black plate (211,1)
Lors de la conduite sur des routes
enneigées ou dans le brouillard, ou dans
toute autre situation où la visibilité du
combiné d'instruments ou de l'affichage
des informations est réduite dû aux reflets
de la luminosité environnante, annuler le
gradateur d'éclairage et augmenter
l'intensité de l'éclairage.
Pour annuler le gradateur d'éclairage,
appuyer sur la commande d'éclairage du
tableau de bord.
REMARQUE
Si on laisse la commande d'éclairage du
tableau de bord sur la position d'annulation de
gradateur d'éclairage, la luminosité du
combiné d'instruments et de l'affichage des
informations ne diminuera pas lorsqu'on remet
l'interrupteur de phares sur la position
ou.
qAffichage de la température
extérieure
La température extérieure est affichée
lorsque le contacteur est mis sur la
position ON.
REMARQUElLa température ambiante affichée peut
différer de la température ambiante réelle,
suivant les conditions ambiantes et les
conditions de conduite.
lPour faire changer l'affichage de la
température ambiante de l'indication en
degrés Fahrenheit (°F) à l'indication en
degrés Centigrade (°C), s'adresser à un
concessionnaire agréé Mazda.
Conduite de votre Mazda
Combiné compteurs et indicateurs
5-47
Mazda6_8Z63-EC-08H_Edition1 Page211
Friday, July 4 2008 4:33 PM
Form No.8Z63-EC-08H

Black plate (212,1)
Voyants/témoins
SignalVoyants/témoins Page
Voyant du système de freinage 5-50
Voyant du circuit de charge5-52
Voyant de pression d'huile moteur5-52
Voyant d'anomalie du moteur5-53
Voyant d'anomalie du système de transmission/puissance réduite5-53
Voyant du système d'antiblocage de frein (ABS)5-51
Voyant du système de coussins d'air/dispositif de prétension de ceinture de
sécurité avant5-54
5-48
Conduite de votre Mazda
Voyants/témoins et avertisseurs sonores
Mazda6_8Z63-EC-08H_Edition1 Page212
Friday, July 4 2008 4:33 PM
Form No.8Z63-EC-08H

Black plate (213,1)
SignalVoyants/témoins Page
Voyant de niveau bas de carburant 5-54
Voyant de vérification du bouchon du réservoir de carburant5-54
Voyant/bip de ceintures de sécurité5-55
Voyant de portière ouverte5-56
Voyant de niveau bas de liquide de lave-glace5-56
Voyant de boîte de vitesses automatique5-57
Voyant du système de surveillance de pression des pneus5-57
Voyant KEY (rouge)/Témoin KEY (vert)5-59
Voyant verrouillage de la direction électronique5-61
Témoin d'immobilisateur 5-61
Témoin de feux de route5-61
Témoin de position de plage de boîte de vitesse5-61
Témoin TCS/DSC5-62
Témoin TCS OFF5-62
Témoin DSC OFF5-63
Témoin principal de régulateur de vitesse de croisière (ambre)/Témoin de
réglage de régulateur de vitesse de croisière (vert)5-63
Conduite de votre Mazda
Voyants/témoins et avertisseurs sonores
5-49
Mazda6_8Z63-EC-08H_Edition1 Page213
Friday, July 4 2008 4:33 PM
Form No.8Z63-EC-08H

Black plate (214,1)

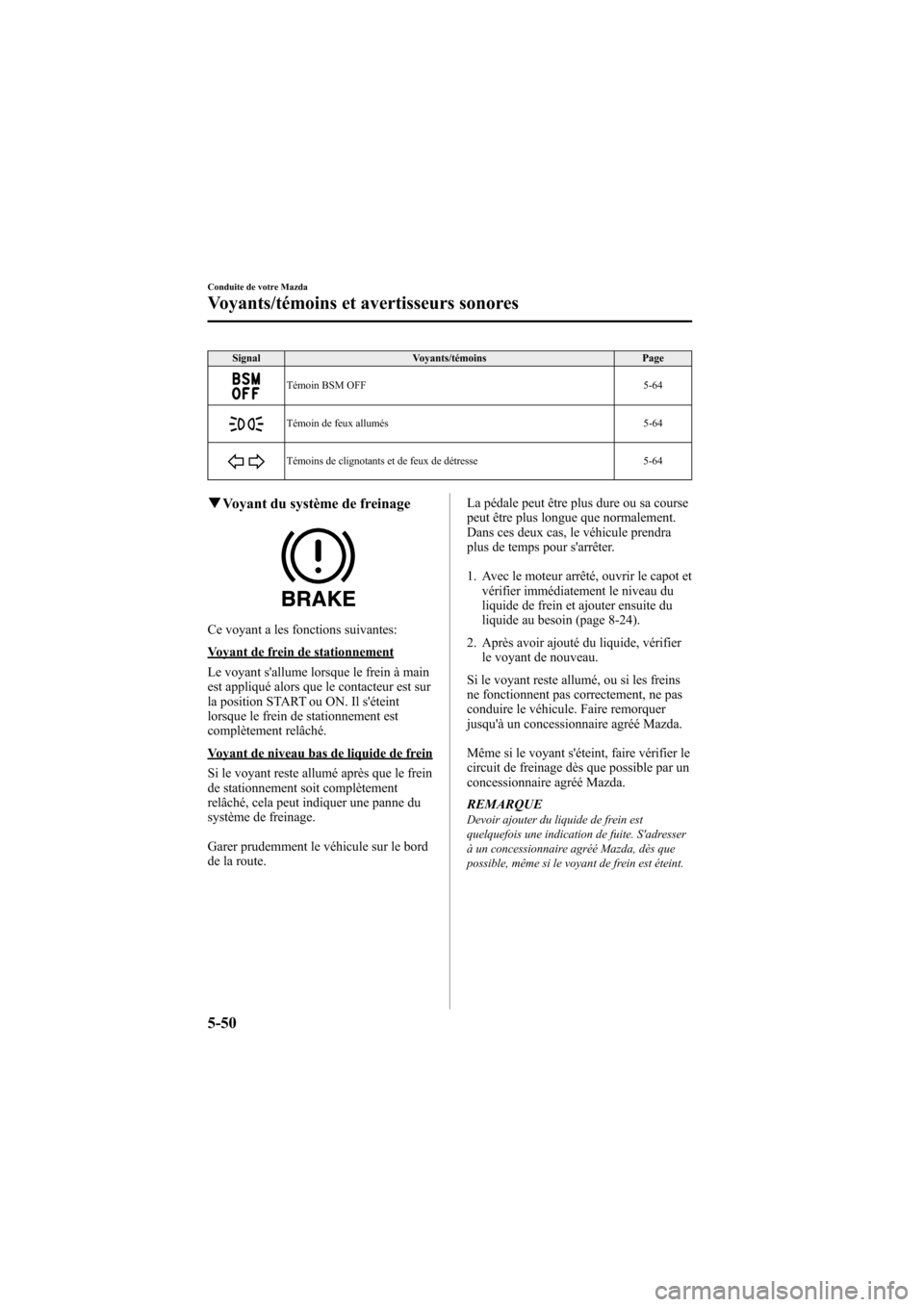

SignalVoyants/témoins Page
Témoin BSM OFF 5-64
Témoin de feux allumés5-64
Témoins de clignotants et de feux de détresse 5-64
qVoyant du système de freinage
Ce voyant a les fonctions suivantes:
Voyant de frein de stationnement
Le voyant s'allume lorsque le frein à main
est appliqué alors que le contacteur est sur
la position START ou ON. Il s'éteint
lorsque le frein de stationnement est
complètement relâché.
Voyant de niveau bas de liquide de frein
Si le voyant reste allumé après que le frein
de stationnement soit complètement
relâché, cela peut indiquer une panne du
système de freinage.
Garer prudemment le véhicule sur le bord
de la route. La pédale peut être plus dure ou sa course
peut être plus longue que normalement.
Dans ces deux cas, le véhicule prendra
plus de temps pour s'arrêter.
1. Avec le moteur arrêté, ouvrir le capot et
vérifier immédiatement le niveau du
liquide de frein et ajouter ensuite du
liquide au besoin (page 8-24).
2. Après avoir ajouté du liquide, vérifier le voyant de nouveau.
Si le voyant reste allumé, ou si les freins
ne fonctionnent pas correctement, ne pas
conduire le véhicule. Faire remorquer
jusqu'à un concessionnaire agréé Mazda.
Même si le voyant s'éteint, faire vérifier le
circuit de freinage dès que possible par un
concessionnaire agréé Mazda.
REMARQUE
Devoir ajouter du liquide de frein est
quelquefois une indication de fuite. S'adresser
à un concessionnaire agréé Mazda, dès que
possible, même si le voyant de frein est éteint.
5-50
Conduite de votre Mazda
Voyants/témoins et avertisseurs sonores
Mazda6_8Z63-EC-08H_Edition1 Page214
Friday, July 4 2008 4:33 PM
Form No.8Z63-EC-08H

Black plate (215,1)

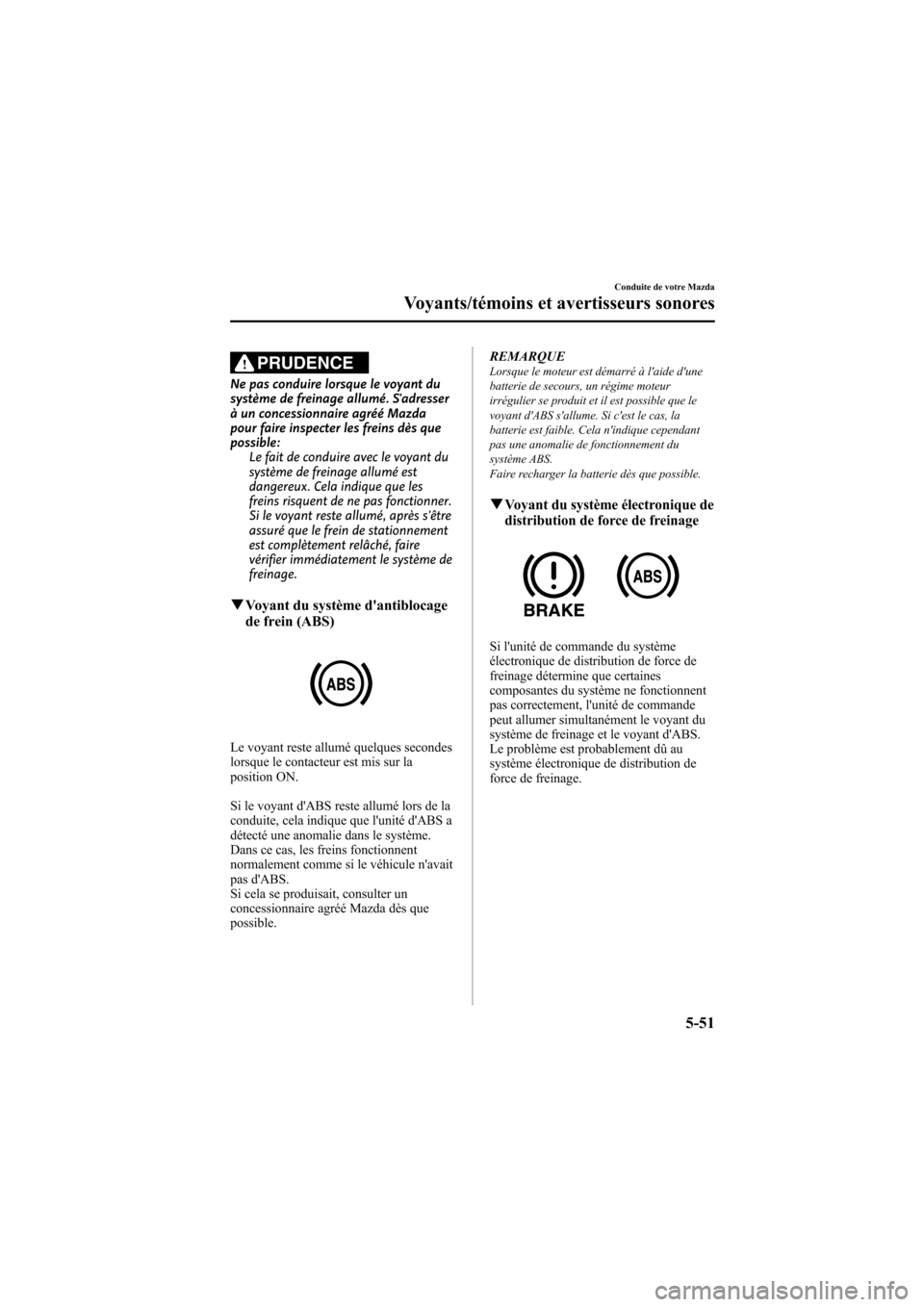

PRUDENCE
Ne pas conduire lorsque le voyant du
système de freinage allumé. S'adresser
à un concessionnaire agréé Mazda
pour faire inspecter les freins dès que
possible:Le fait de conduire avec le voyant du
système de freinage allumé est
dangereux. Cela indique que les
freins risquent de ne pas fonctionner.
Si le voyant reste allumé, après s'être
assuré que le frein de stationnement
est complètement relâché, faire
vérifier immédiatement le système de
freinage.
qVoyant du système d'antiblocage
de frein (ABS)
Le voyant reste allumé quelques secondes
lorsque le contacteur est mis sur la
position ON.
Si le voyant d'ABS reste allumé lors de la
conduite, cela indique que l'unité d'ABS a
détecté une anomalie dans le système.
Dans ce cas, les freins fonctionnent
normalement comme si le véhicule n'avait
pas d'ABS.
Si cela se produisait, consulter un
concessionnaire agréé Mazda dès que
possible. REMARQUE
Lorsque le moteur est démarré à l'aide d'une
batterie de secours, un régime moteur
irrégulier se produit et il est possible que le
voyant d'ABS s'allume. Si c'est le cas, la
batterie est faible. Cela n'indique cependant
pas une anomalie de fonctionnement du
système ABS.
Faire recharger la batterie dès que possible.
qVoyant du système électronique de
distribution de force de freinage
Si l'unité de commande du système
électronique de distribution de force de
freinage détermine que certaines
composantes du système ne fonctionnent
pas correctement, l'unité de commande
peut allumer simultanément le voyant du
système de freinage et le voyant d'ABS.
Le problème est probablement dû au
système électronique de distribution de
force de freinage.
Conduite de votre Mazda
Voyants/témoins et avertisseurs sonores
5-51
Mazda6_8Z63-EC-08H_Edition1 Page215
Friday, July 4 2008 4:33 PM
Form No.8Z63-EC-08H

Black plate (216,1)

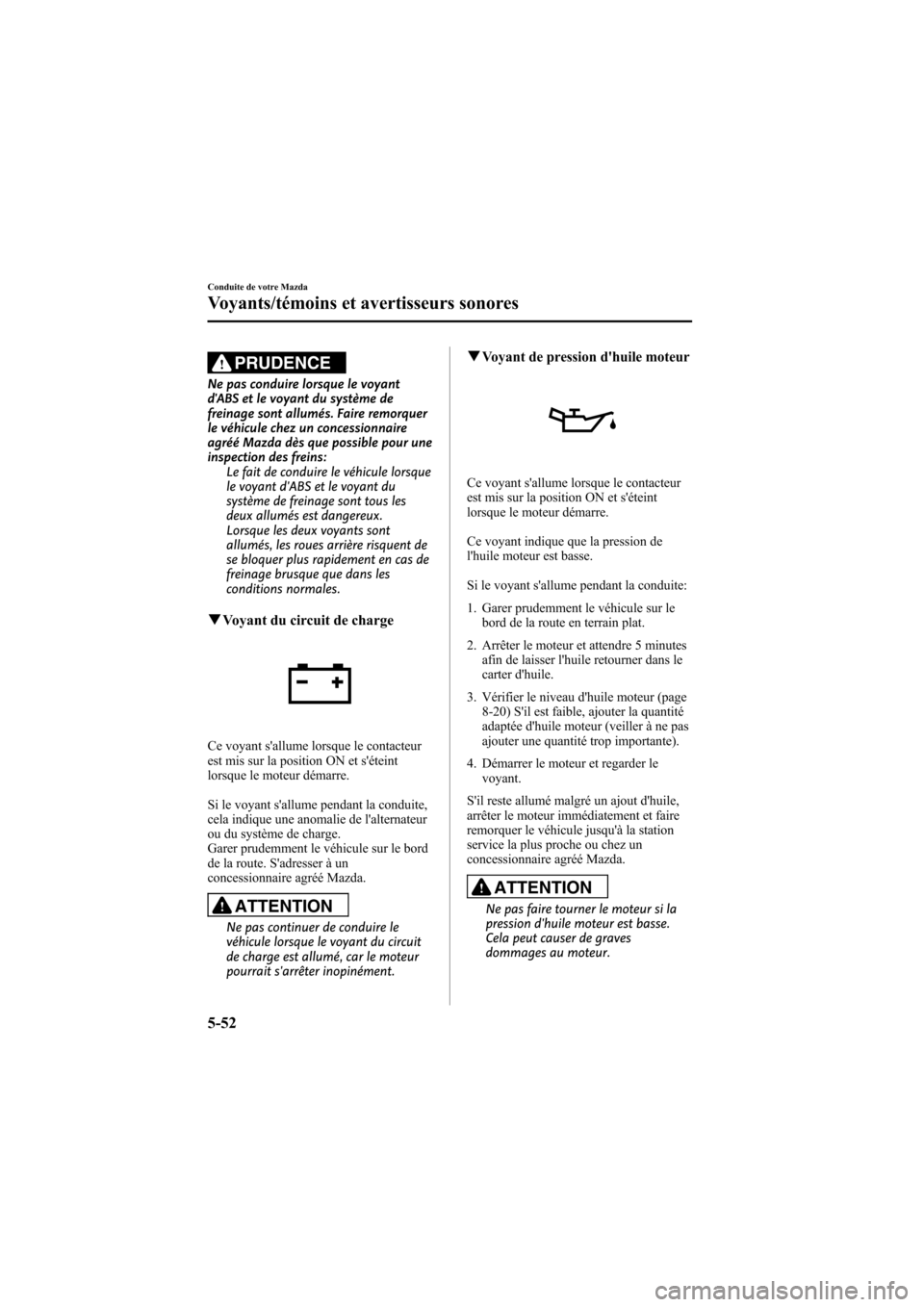

PRUDENCE
Ne pas conduire lorsque le voyant
d'ABS et le voyant du système de
freinage sont allumés. Faire remorquer
le véhicule chez un concessionnaire
agréé Mazda dès que possible pour une
inspection des freins:Le fait de conduire le véhicule lorsque
le voyant d'ABS et le voyant du
système de freinage sont tous les
deux allumés est dangereux.
Lorsque les deux voyants sont
allumés, les roues arrière risquent de
se bloquer plus rapidement en cas de
freinage brusque que dans les
conditions normales.
qVoyant du circuit de charge
Ce voyant s'allume lorsque le contacteur
est mis sur la position ON et s'éteint
lorsque le moteur démarre.
Si le voyant s'allume pendant la conduite,
cela indique une anomalie de l'alternateur
ou du système de charge.
Garer prudemment le véhicule sur le bord
de la route. S'adresser à un
concessionnaire agréé Mazda.
ATTENTION
Ne pas continuer de conduire le
véhicule lorsque le voyant du circuit
de charge est allumé, car le moteur
pourrait s'arrêter inopinément.
qVoyant de pression d'huile moteur
Ce voyant s'allume lorsque le contacteur
est mis sur la position ON et s'éteint
lorsque le moteur démarre.
Ce voyant indique que la pression de
l'huile moteur est basse.
Si le voyant s'allume pendant la conduite:
1. Garer prudemment le véhicule sur le
bord de la route en terrain plat.
2. Arrêter le moteur et attendre 5 minutes afin de laisser l'huile retourner dans le
carter d'huile.
3. Vérifier le niveau d'huile moteur (page 8-20) S'il est faible, ajouter la quantité
adaptée d'huile moteur (veiller à ne pas
ajouter une quantité trop importante).
4. Démarrer le moteur et regarder le voyant.
S'il reste allumé malgré un ajout d'huile,
arrêter le moteur immédiatement et faire
remorquer le véhicule jusqu'à la station
service la plus proche ou chez un
concessionnaire agréé Mazda.
ATTENTION
Ne pas faire tourner le moteur si la
pression d'huile moteur est basse.
Cela peut causer de graves
dommages au moteur.
5-52
Conduite de votre Mazda
Voyants/témoins et avertisseurs sonores
Mazda6_8Z63-EC-08H_Edition1 Page216
Friday, July 4 2008 4:33 PM
Form No.8Z63-EC-08H
