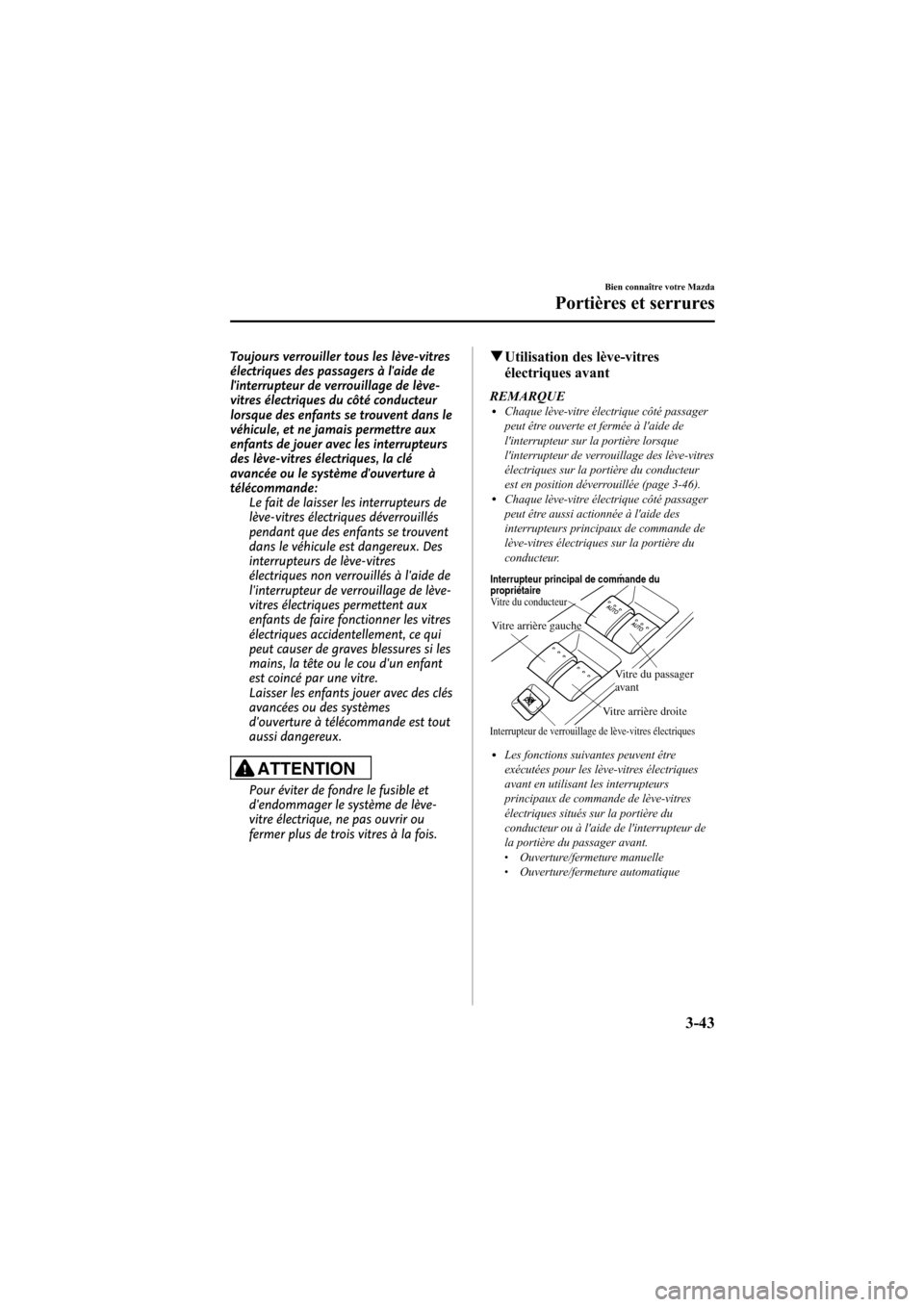

Toujours verrouiller tous les lève-vitres
électriques des passagers à l'aide de
l'interrupteur de verrouillage de lève-
vitres électriques du côté conducteur
lorsque des enfants se trouvent dans le
véhicule, et ne jamais permettre aux
enfants de jouer avec les interrupteurs
des lève-vitres électriques, la clé
avancée ou le système d'ouverture à
télécommande:Le fait de laisser les interrupteurs de
lève-vitres électriques déverrouillés
pendant que des enfants se trouvent
dans le véhicule est dangereux. Des
interrupteurs de lève-vitres
électriques non verrouillés à l'aide de
l'interrupteur de verrouillage de lève-
vitres électriques permettent aux
enfants de faire fonctionner les vitres
électriques accidentellement, ce qui
peut causer de graves blessures si les
mains, la tête ou le cou d'un enfant
est coincé par une vitre.
Laisser les enfants jouer avec des clés
avancées ou des systèmes
d'ouverture à télécommande est tout
aussi dangereux.
ATTENTION
Pour éviter de fondre le fusible et
d'endommager le système de lève-
vitre électrique, ne pas ouvrir ou
fermer plus de trois vitres à la fois.
qUtilisation des lève-vitres
électriques avant
REMARQUElChaque lève-vitre électrique côté passager
peut être ouverte et fermée à l'aide de
l'interrupteur sur la portière lorsque
l'interrupteur de verrouillage des lève-vitres
électriques sur la portière du conducteur
est en position déverrouillée (page 3-46).
lChaque lève-vitre électrique côté passager
peut être aussi actionnée à l'aide des
interrupteurs principaux de commande de
lève-vitres électriques sur la portière du
conducteur.
Interrupteur principal de commande du
propriétaire
Vitre du conducteur
Vitre arrière gauche
Vitre du passager
avant
Vitre arrière droite
Interrupteur de verrouillage de lève-vitres électriques
lLes fonctions suivantes peuvent être
exécutées pour les lève-vitres électriques
avant en utilisant les interrupteurs
principaux de commande de lève-vitres
électriques situés sur la portière du
conducteur ou à l'aide de l'interrupteur de
la portière du passager avant.
lOuverture/fermeture manuellelOuverture/fermeture automatique
Bien connaître votre Mazda
Portières et serrures
3-43
Mazda6_8Z63-EC-08H_Edition1 Page121
Friday, July 4 2008 4:32 PM
Form No.8Z63-EC-08H

Black plate (122,1)

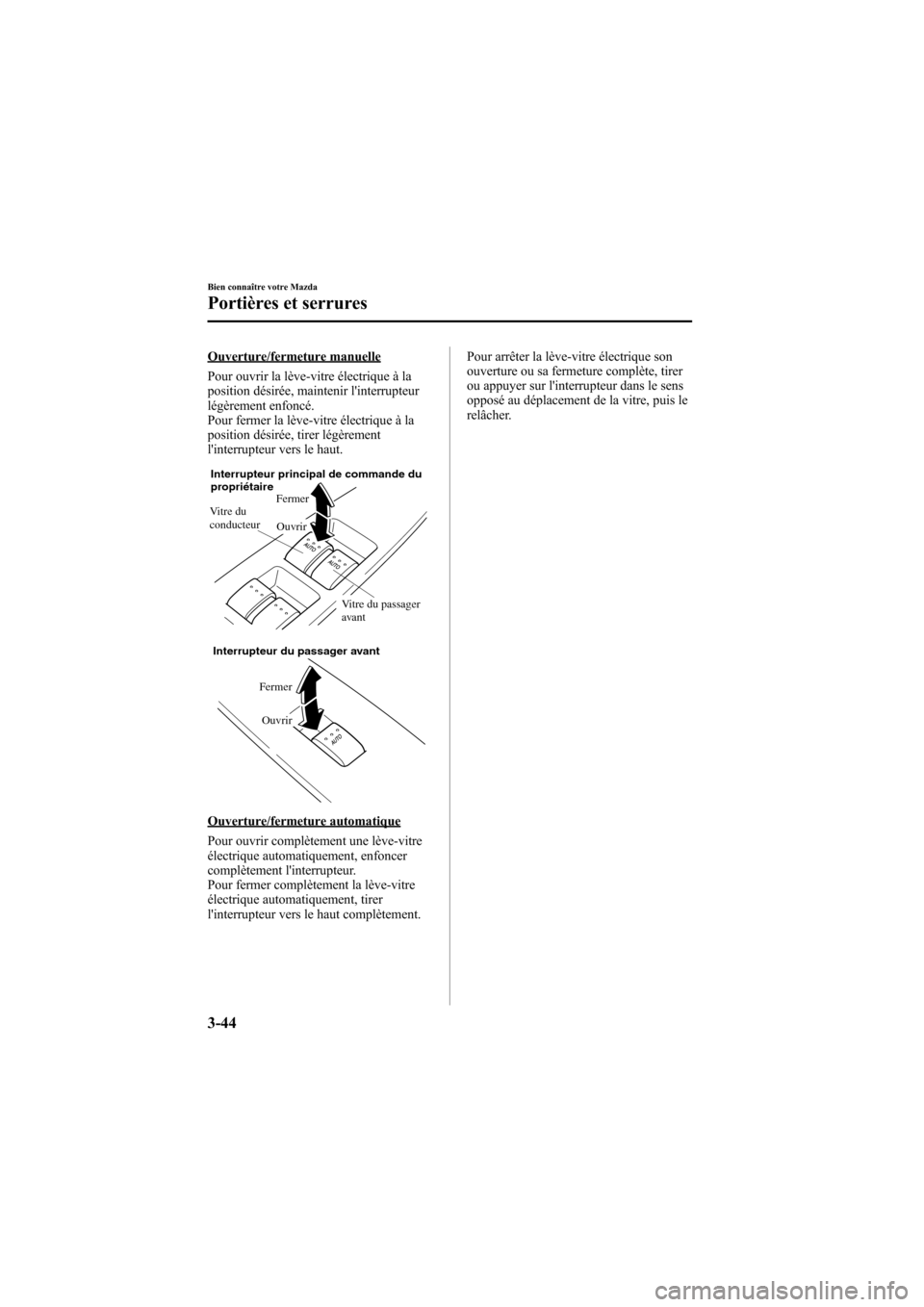

Ouverture/fermeture manuelle
Pour ouvrir la lève-vitre électrique à la
position désirée, maintenir l'interrupteur
légèrement enfoncé.
Pour fermer la lève-vitre électrique à la
position désirée, tirer légèrement
l'interrupteur vers le haut.
Ouvrir
Fermer
Interrupteur principal de commande du
propriétaire
Vitre du
conducteur
Vitre du passager
avant
Ouvrir
Fermer
Interrupteur du passager avant
Ouverture/fermeture automatique
Pour ouvrir complètement une lève-vitre
électrique automatiquement, enfoncer
complètement l'interrupteur.
Pour fermer complètement la lève-vitre
électrique automatiquement, tirer
l'interrupteur vers le haut complètement. Pour arrêter la lève-vitre électrique son
ouverture ou sa fermeture complète, tirer
ou appuyer sur l'interrupteur dans le sens
opposé au déplacement de la vitre, puis le
relâcher.
3-44
Bien connaître votre Mazda
Portières et serrures
Mazda6_8Z63-EC-08H_Edition1 Page122
Friday, July 4 2008 4:32 PM
Form No.8Z63-EC-08H

Black plate (123,1)

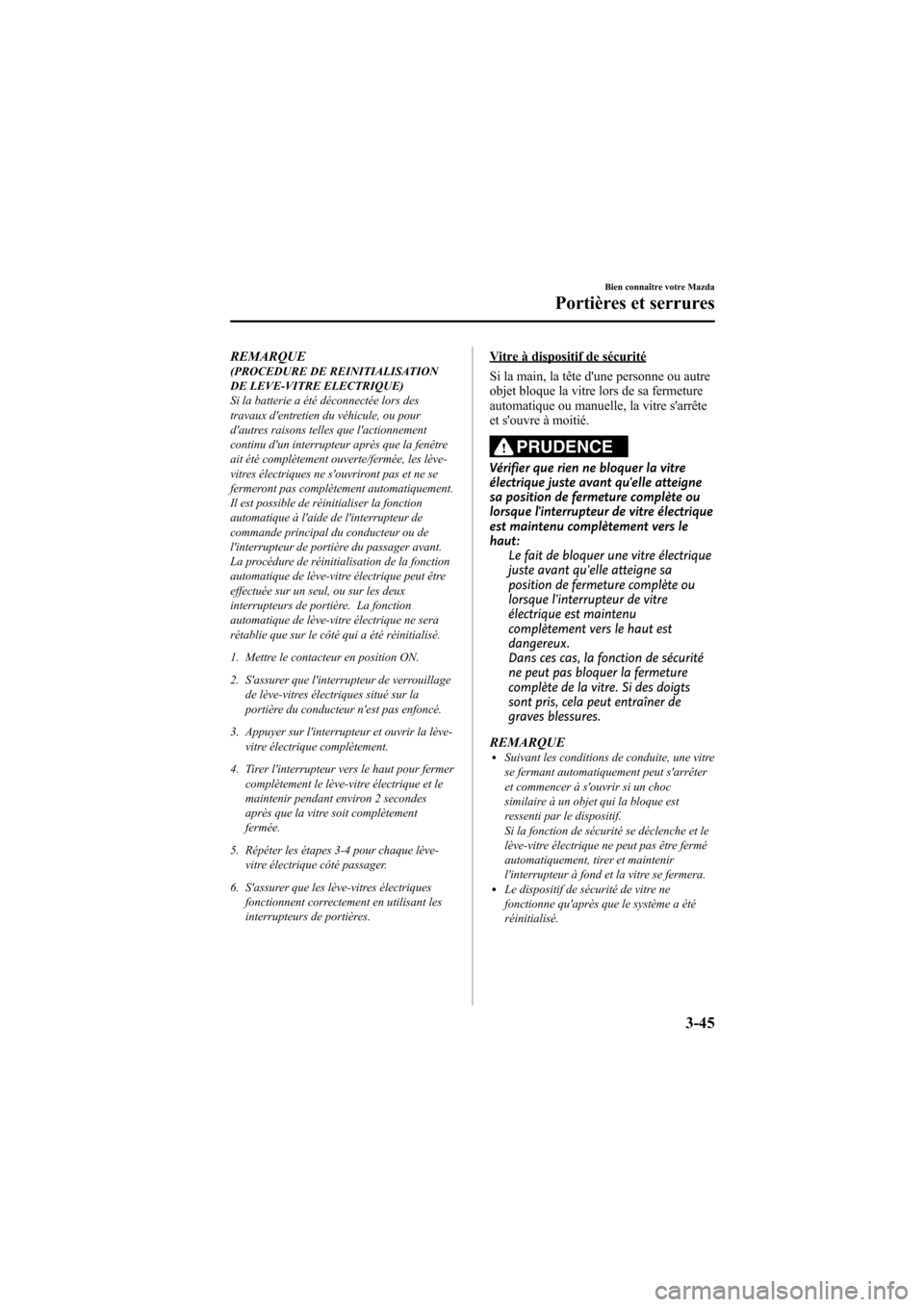

REMARQUE(PROCEDURE DE REINITIALISATION
DE LEVE-VITRE ELECTRIQUE)
Si la batterie a été déconnectée lors des
travaux d'entretien du véhicule, ou pour
d'autres raisons telles que l'actionnement
continu d'un interrupteur après que la fenêtre
ait été complètement ouverte/fermée, les lève-
vitres électriques ne s'ouvriront pas et ne se
fermeront pas complètement automatiquement.
Il est possible de réinitialiser la fonction
automatique à l'aide de l'interrupteur de
commande principal du conducteur ou de
l'interrupteur de portière du passager avant.
La procédure de réinitialisation de la fonction
automatique de lève-vitre électrique peut être
effectuée sur un seul, ou sur les deux
interrupteurs de portière. La fonction
automatique de lève-vitre électrique ne sera
rétablie que sur le côté qui a été réinitialisé.
1. Mettre le contacteur en position ON.
2. S'assurer que l'interrupteur de verrouillagede lève-vitres électriques situé sur la
portière du conducteur n'est pas enfoncé.
3. Appuyer sur l'interrupteur et ouvrir la lève- vitre électrique complètement.
4. Tirer l'interrupteur vers le haut pour fermer complètement le lève-vitre électrique et le
maintenir pendant environ 2 secondes
après que la vitre soit complètement
fermée.
5. Répéter les étapes 3-4 pour chaque lève- vitre électrique côté passager.
6. S'assurer que les lève-vitres électriques fonctionnent correctement en utilisant les
interrupteurs de portières.Vitre à dispositif de sécurité
Si la main, la tête d'une personne ou autre
objet bloque la vitre lors de sa fermeture
automatique ou manuelle, la vitre s'arrête
et s'ouvre à moitié.
PRUDENCE
Vérifier que rien ne bloquer la vitre
électrique juste avant qu'elle atteigne
sa position de fermeture complète ou
lorsque l'interrupteur de vitre électrique
est maintenu complètement vers le
haut: Le fait de bloquer une vitre électrique
juste avant qu'elle atteigne sa
position de fermeture complète ou
lorsque l'interrupteur de vitre
électrique est maintenu
complètement vers le haut est
dangereux.
Dans ces cas, la fonction de sécurité
ne peut pas bloquer la fermeture
complète de la vitre. Si des doigts
sont pris, cela peut entraîner de
graves blessures.
REMARQUE
lSuivant les conditions de conduite, une vitre
se fermant automatiquement peut s'arrêter
et commencer à s'ouvrir si un choc
similaire à un objet qui la bloque est
ressenti par le dispositif.
Si la fonction de sécurité se déclenche et le
lève-vitre électrique ne peut pas être fermé
automatiquement, tirer et maintenir
l'interrupteur à fond et la vitre se fermera.
lLe dispositif de sécurité de vitre ne
fonctionne qu'après que le système a été
réinitialisé.
Bien connaître votre Mazda
Portières et serrures
3-45
Mazda6_8Z63-EC-08H_Edition1 Page123
Friday, July 4 2008 4:32 PM
Form No.8Z63-EC-08H

Black plate (124,1)

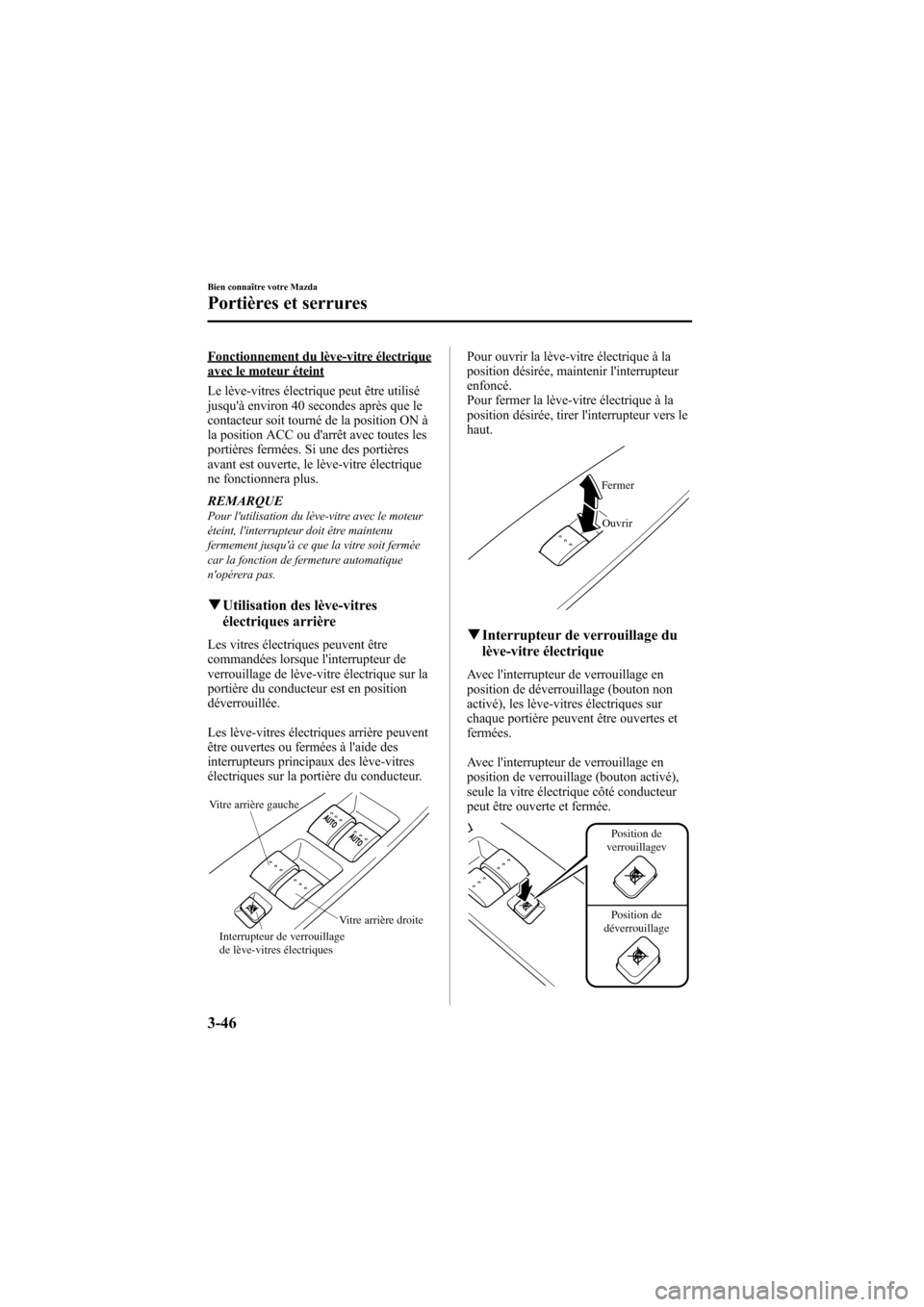

Fonctionnement du lève-vitre électriqueavec le moteur éteint
Le lève-vitres électrique peut être utilisé
jusqu'à environ 40 secondes après que le
contacteur soit tourné de la position ON à
la position ACC ou d'arrêt avec toutes les
portières fermées. Si une des portières
avant est ouverte, le lève-vitre électrique
ne fonctionnera plus.
REMARQUE
Pour l'utilisation du lève-vitre avec le moteur
éteint, l'interrupteur doit être maintenu
fermement jusqu'à ce que la vitre soit fermée
car la fonction de fermeture automatique
n'opérera pas.
qUtilisation des lève-vitres
électriques arrière
Les vitres électriques peuvent être
commandées lorsque l'interrupteur de
verrouillage de lève-vitre électrique sur la
portière du conducteur est en position
déverrouillée.
Les lève-vitres électriques arrière peuvent
être ouvertes ou fermées à l'aide des
interrupteurs principaux des lève-vitres
électriques sur la portière du conducteur.
Vitre arrière gauche
Interrupteur de verrouillage
de lève-vitres électriques Vitre arrière droite
Pour ouvrir la lève-vitre électrique à la
position désirée, maintenir l'interrupteur
enfoncé.
Pour fermer la lève-vitre électrique à la
position désirée, tirer l'interrupteur vers le
haut.
Fermer
Ouvrir
q Interrupteur de verrouillage du
lève-vitre électrique
Avec l'interrupteur de verrouillage en
position de déverrouillage (bouton non
activé), les lève-vitres électriques sur
chaque portière peuvent être ouvertes et
fermées.
Avec l'interrupteur de verrouillage en
position de verrouillage (bouton activé),
seule la vitre électrique côté conducteur
peut être ouverte et fermée.
Position de
verrouillagev
Position de
déverrouillage
3-46
Bien connaître votre Mazda
Portières et serrures
Mazda6_8Z63-EC-08H_Edition1 Page124
Friday, July 4 2008 4:32 PM
Form No.8Z63-EC-08H

Black plate (125,1)

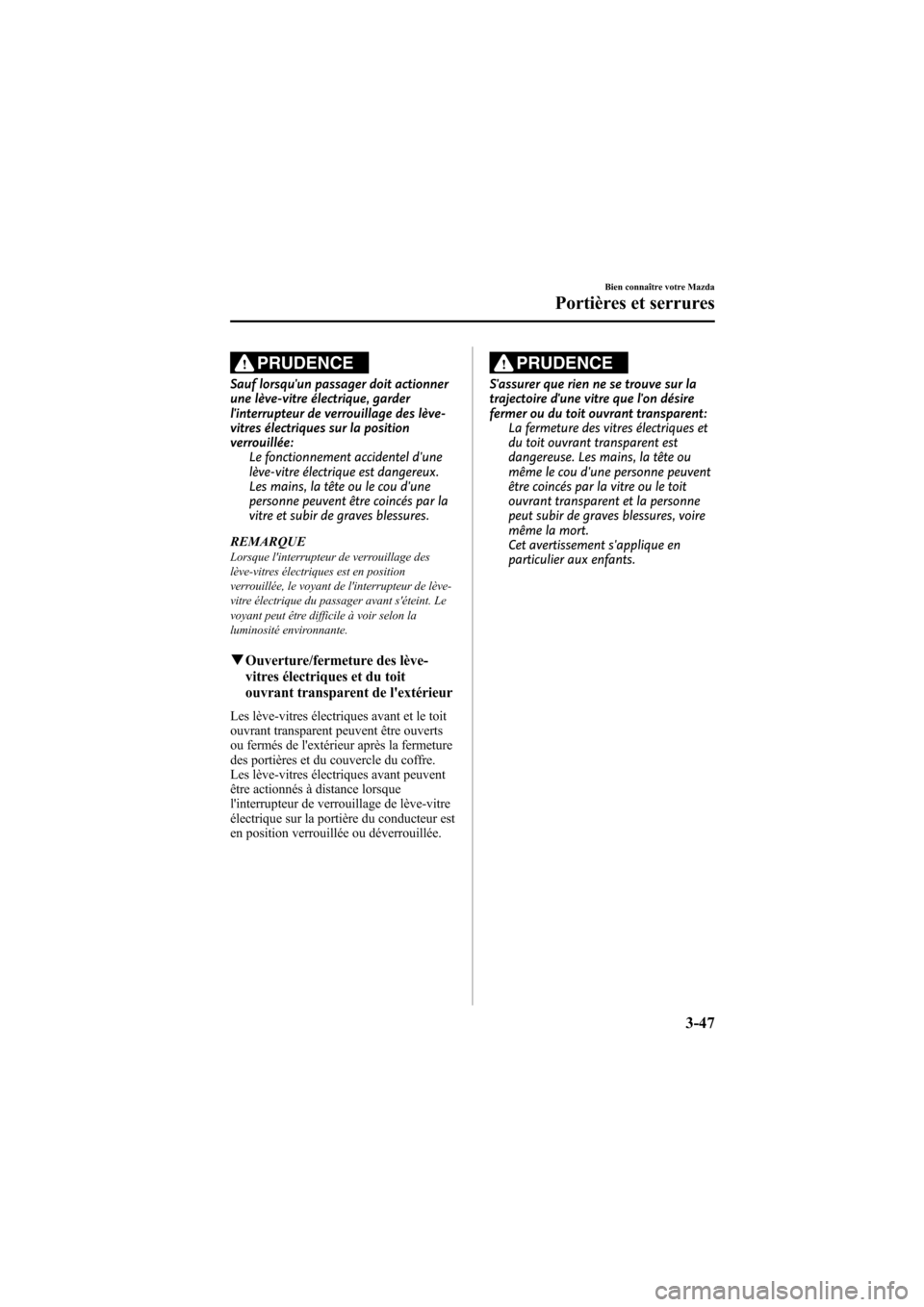

PRUDENCE
Sauf lorsqu'un passager doit actionner
une lève-vitre électrique, garder
l'interrupteur de verrouillage des lève-
vitres électriques sur la position
verrouillée:Le fonctionnement accidentel d'une
lève-vitre électrique est dangereux.
Les mains, la tête ou le cou d'une
personne peuvent être coincés par la
vitre et subir de graves blessures.
REMARQUE
Lorsque l'interrupteur de verrouillage des
lève-vitres électriques est en position
verrouillée, le voyant de l'interrupteur de lève-
vitre électrique du passager avant s'éteint. Le
voyant peut être difficile à voir selon la
luminosité environnante.
qOuverture/fermeture des lève-
vitres électriques et du toit
ouvrant transparent de l'extérieur
Les lève-vitres électriques avant et le toit
ouvrant transparent peuvent être ouverts
ou fermés de l'extérieur après la fermeture
des portières et du couvercle du coffre.
Les lève-vitres électriques avant peuvent
être actionnés à distance lorsque
l'interrupteur de verrouillage de lève-vitre
électrique sur la portière du conducteur est
en position verrouillée ou déverrouillée.
PRUDENCE
S'assurer que rien ne se trouve sur la
trajectoire d'une vitre que l'on désire
fermer ou du toit ouvrant transparent: La fermeture des vitres électriques et
du toit ouvrant transparent est
dangereuse. Les mains, la tête ou
même le cou d'une personne peuvent
être coincés par la vitre ou le toit
ouvrant transparent et la personne
peut subir de graves blessures, voire
même la mort.
Cet avertissement s'applique en
particulier aux enfants.
Bien connaître votre Mazda
Portières et serrures
3-47
Mazda6_8Z63-EC-08H_Edition1 Page125
Friday, July 4 2008 4:32 PM
Form No.8Z63-EC-08H

Black plate (126,1)

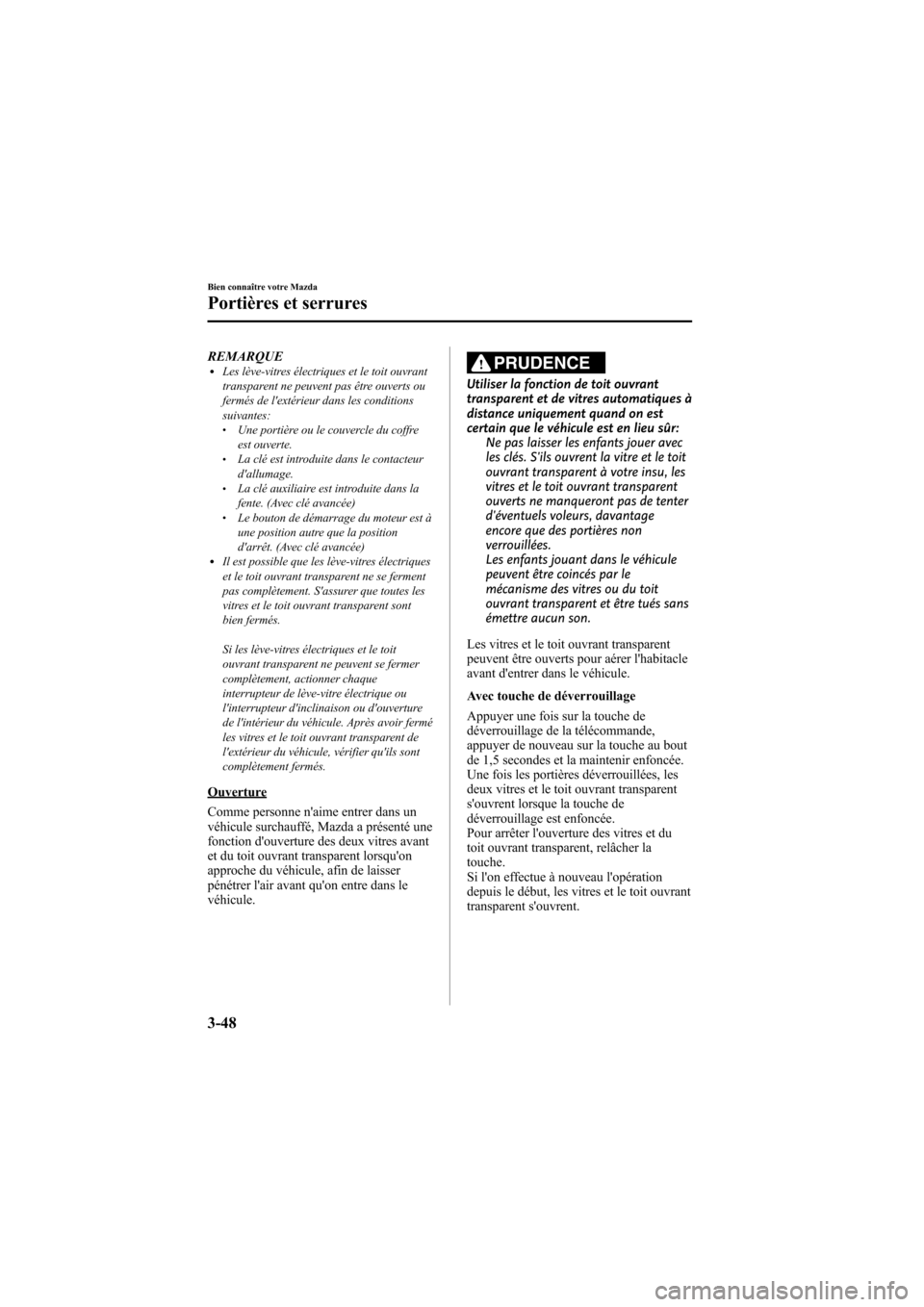

REMARQUElLes lève-vitres électriques et le toit ouvrant
transparent ne peuvent pas être ouverts ou
fermés de l'extérieur dans les conditions
suivantes:
lUne portière ou le couvercle du coffre
est ouverte.
lLa clé est introduite dans le contacteur
d'allumage.
lLa clé auxiliaire est introduite dans la
fente. (Avec clé avancée)
lLe bouton de démarrage du moteur est à
une position autre que la position
d'arrêt. (Avec clé avancée)
lIl est possible que les lève-vitres électriques
et le toit ouvrant transparent ne se ferment
pas complètement. S'assurer que toutes les
vitres et le toit ouvrant transparent sont
bien fermés.
Si les lève-vitres électriques et le toit
ouvrant transparent ne peuvent se fermer
complètement, actionner chaque
interrupteur de lève-vitre électrique ou
l'interrupteur d'inclinaison ou d'ouverture
de l'intérieur du véhicule. Après avoir fermé
les vitres et le toit ouvrant transparent de
l'extérieur du véhicule, vérifier qu'ils sont
complètement fermés.
Ouverture
Comme personne n'aime entrer dans un
véhicule surchauffé, Mazda a présenté une
fonction d'ouverture des deux vitres avant
et du toit ouvrant transparent lorsqu'on
approche du véhicule, afin de laisser
pénétrer l'air avant qu'on entre dans le
véhicule.
PRUDENCE
Utiliser la fonction de toit ouvrant
transparent et de vitres automatiques à
distance uniquement quand on est
certain que le véhicule est en lieu sûr:Ne pas laisser les enfants jouer avec
les clés. S'ils ouvrent la vitre et le toit
ouvrant transparent à votre insu, les
vitres et le toit ouvrant transparent
ouverts ne manqueront pas de tenter
d'éventuels voleurs, davantage
encore que des portières non
verrouillées.
Les enfants jouant dans le véhicule
peuvent être coincés par le
mécanisme des vitres ou du toit
ouvrant transparent et être tués sans
émettre aucun son.
Les vitres et le toit ouvrant transparent
peuvent être ouverts pour aérer l'habitacle
avant d'entrer dans le véhicule.
Avec touche de déverrouillage
Appuyer une fois sur la touche de
déverrouillage de la télécommande,
appuyer de nouveau sur la touche au bout
de 1,5 secondes et la maintenir enfoncée.
Une fois les portières déverrouillées, les
deux vitres et le toit ouvrant transparent
s'ouvrent lorsque la touche de
déverrouillage est enfoncée.
Pour arrêter l'ouverture des vitres et du
toit ouvrant transparent, relâcher la
touche.
Si l'on effectue à nouveau l'opération
depuis le début, les vitres et le toit ouvrant
transparent s'ouvrent.
3-48
Bien connaître votre Mazda
Portières et serrures
Mazda6_8Z63-EC-08H_Edition1 Page126
Friday, July 4 2008 4:32 PM
Form No.8Z63-EC-08H

Black plate (127,1)
Clé avancée
Touche de
verrouillageTouche de
déverrouillage
Touche de coffre
Touche de
panique
Témoin de
fonctionnement
Clé de type escamotable
Touche de verrouillage
Touche de déverrouillage
Touche de coffre
Touche de panique
Témoin de
fonctionnement
REMARQUElLa touche de déverrouillage ne fonctionne
que si l'on exerce deux pressions
successives sur celle-ci.
lLa touche de verrouillage ne permet pas de
fermer les lève-vitres électriques et le toit
ouvrant transparent.
Il est cependant possible d'insérer la clé
dans la portière, de verrouiller de nouveau
les portières et de relever toutes les vitres si
le conducteur ne souhaite pas retourner
dans le véhicule pour activer les
commandes.
(Avec clé avancée)
Il est cependant possible d'utiliser
l'interrupteur de commande d'une portière
avant ou d'insérer la clé auxiliaire dans la
portière, de verrouiller de nouveau les
portières et de relever toutes les vitres si le
conducteur ne souhaite pas retourner dans
le véhicule pour activer les commandes.
Avec clé
1. Insérer la clé dans le barillet de clé dela portière du conducteur.
Bien connaître votre Mazda
Portières et serrures
3-49
Mazda6_8Z63-EC-08H_Edition1 Page127
Friday, July 4 2008 4:32 PM
Form No.8Z63-EC-08H

Black plate (128,1)

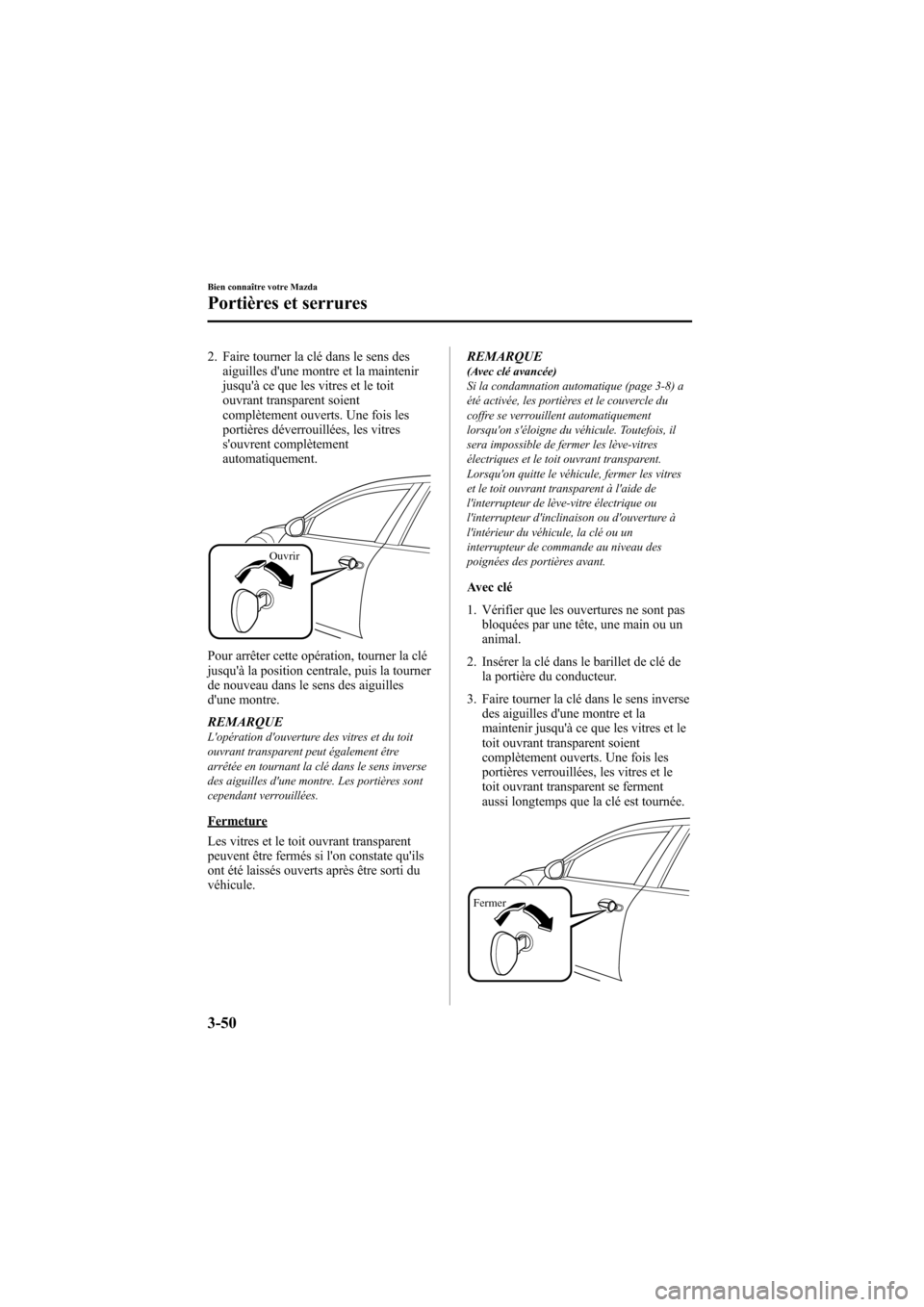

2. Faire tourner la clé dans le sens desaiguilles d'une montre et la maintenir
jusqu'à ce que les vitres et le toit
ouvrant transparent soient
complètement ouverts. Une fois les
portières déverrouillées, les vitres
s'ouvrent complètement
automatiquement.
Ouvrir
Pour arrêter cette opération, tourner la clé
jusqu'à la position centrale, puis la tourner
de nouveau dans le sens des aiguilles
d'une montre.
REMARQUE
L'opération d'ouverture des vitres et du toit
ouvrant transparent peut également être
arrêtée en tournant la clé dans le sens inverse
des aiguilles d'une montre. Les portières sont
cependant verrouillées.
Fermeture
Les vitres et le toit ouvrant transparent
peuvent être fermés si l'on constate qu'ils
ont été laissés ouverts après être sorti du
véhicule. REMARQUE
(Avec clé avancée)
Si la condamnation automatique (page 3-8) a
été activée, les portières et le couvercle du
coffre se verrouillent automatiquement
lorsqu'on s'éloigne du véhicule. Toutefois, il
sera impossible de fermer les lève-vitres
électriques et le toit ouvrant transparent.
Lorsqu'on quitte le véhicule, fermer les vitres
et le toit ouvrant transparent à l'aide de
l'interrupteur de lève-vitre électrique ou
l'interrupteur d'inclinaison ou d'ouverture à
l'intérieur du véhicule, la clé ou un
interrupteur de commande au niveau des
poignées des portières avant.
Avec clé
1. Vérifier que les ouvertures ne sont pas
bloquées par une tête, une main ou un
animal.
2. Insérer la clé dans le barillet de clé de la portière du conducteur.
3. Faire tourner la clé dans le sens inverse des aiguilles d'une montre et la
maintenir jusqu'à ce que les vitres et le
toit ouvrant transparent soient
complètement ouverts. Une fois les
portières verrouillées, les vitres et le
toit ouvrant transparent se ferment
aussi longtemps que la clé est tournée.
Fermer
3-50
Bien connaître votre Mazda
Portières et serrures
Mazda6_8Z63-EC-08H_Edition1 Page128
Friday, July 4 2008 4:32 PM
Form No.8Z63-EC-08H
