2009 MAZDA MODEL 6 Manuel du propriétaire (in French)

Black plate (425,1)

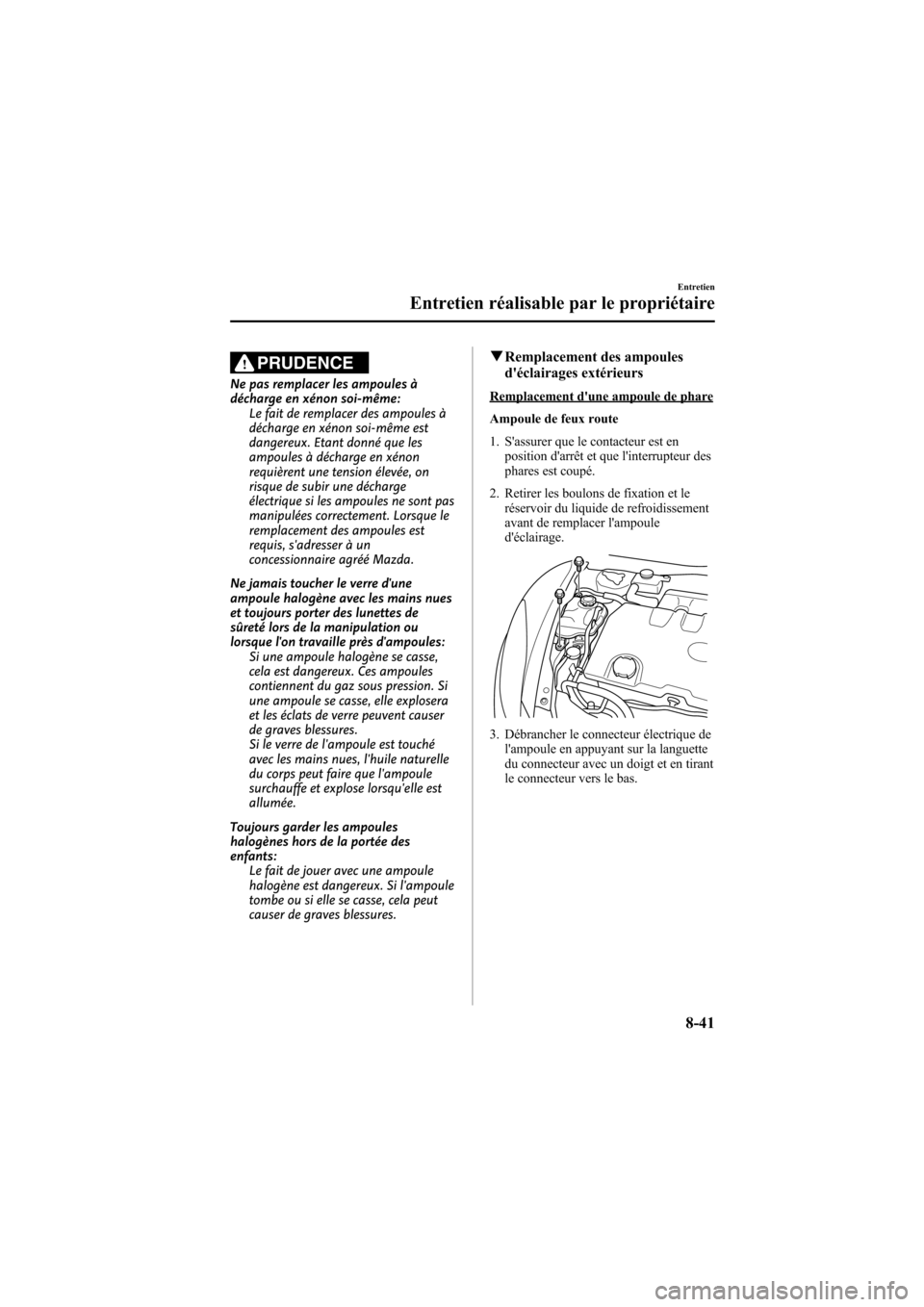

PRUDENCE
Ne pas remplacer les ampoules à
décharge en xénon soi-même:Le fait de remplacer des ampoules à
décharge en xénon soi-même est
dangereux. Etant donné que les
ampoules à décharge en xénon
requièrent une tension élevée, on
risque de subir une décharge
électrique si les ampoules ne sont pas
manipulées correctement. Lorsque le
remplacement des ampoules est
requis, s'adresser à un
concessionnaire agréé Mazda.
Ne jamais toucher le verre d'une
ampoule halogène avec les mains nues
et toujours porter des lunettes de
sûreté lors de la manipulation ou
lorsque l'on travaille près d'ampoules: Si une ampoule halogène se casse,
cela est dangereux. Ces ampoules
contiennent du gaz sous pression. Si
une ampoule se casse, elle explosera
et les éclats de verre peuvent causer
de graves blessures.
Si le verre de l'ampoule est touché
avec les mains nues, l'huile naturelle
du corps peut faire que l'ampoule
surchauffe et explose lorsqu'elle est
allumée.
Toujours garder les ampoules
halogènes hors de la portée des
enfants: Le fait de jouer avec une ampoule
halogène est dangereux. Si l'ampoule
tombe ou si elle se casse, cela peut
causer de graves blessures.
qRemplacement des ampoules
d'éclairages extérieurs
Remplacement d'une ampoule de phare
Ampoule de feux route
1. S'assurer que le contacteur est en
position d'arrêt et que l'interrupteur des
phares est coupé.
2. Retirer les boulons de fixation et le réservoir du liquide de refroidissement
avant de remplacer l'ampoule
d'éclairage.
3. Débrancher le connecteur électrique del'ampoule en appuyant sur la languette
du connecteur avec un doigt et en tirant
le connecteur vers le bas.
Entretien
Entretien réalisable par le propriétaire
8-41
Mazda6_8Z63-EC-08H_Edition1 Page425
Friday, July 4 2008 4:34 PM
Form No.8Z63-EC-08H

Black plate (426,1)

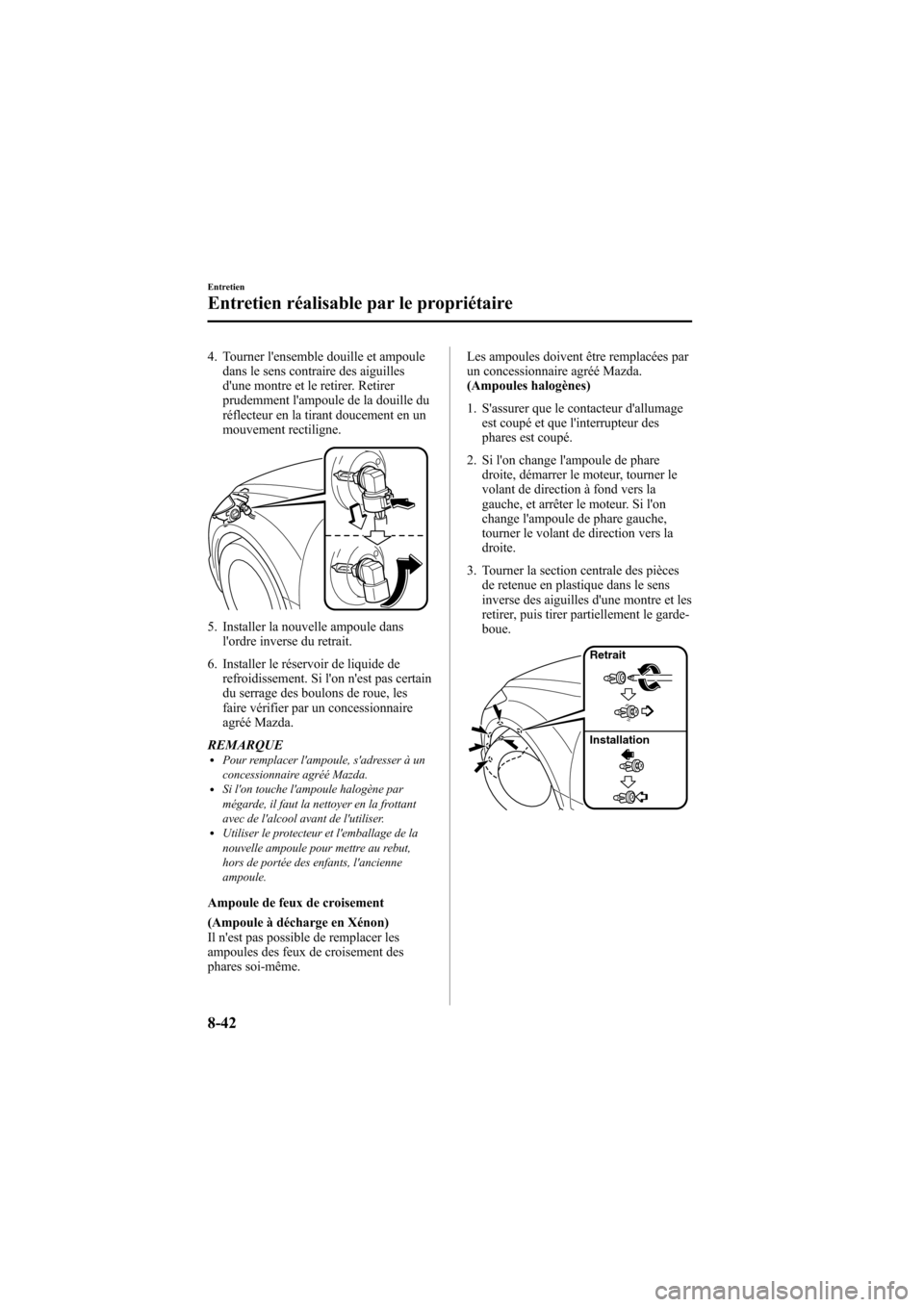

4. Tourner l'ensemble douille et ampouledans le sens contraire des aiguilles
d'une montre et le retirer. Retirer
prudemment l'ampoule de la douille du
réflecteur en la tirant doucement en un
mouvement rectiligne.
5. Installer la nouvelle ampoule dansl'ordre inverse du retrait.
6. Installer le réservoir de liquide de refroidissement. Si l'on n'est pas certain
du serrage des boulons de roue, les
faire vérifier par un concessionnaire
agréé Mazda.
REMARQUE
lPour remplacer l'ampoule, s'adresser à un
concessionnaire agréé Mazda.
lSi l'on touche l'ampoule halogène par
mégarde, il faut la nettoyer en la frottant
avec de l'alcool avant de l'utiliser.
lUtiliser le protecteur et l'emballage de la
nouvelle ampoule pour mettre au rebut,
hors de portée des enfants, l'ancienne
ampoule.
Ampoule de feux de croisement
(Ampoule à décharge en Xénon)
Il n'est pas possible de remplacer les
ampoules des feux de croisement des
phares soi-même. Les ampoules doivent être remplacées par
un concessionnaire agréé Mazda.
(Ampoules halogènes)
1. S'assurer que le contacteur d'allumage
est coupé et que l'interrupteur des
phares est coupé.
2. Si l'on change l'ampoule de phare droite, démarrer le moteur, tourner le
volant de direction à fond vers la
gauche, et arrêter le moteur. Si l'on
change l'ampoule de phare gauche,
tourner le volant de direction vers la
droite.
3. Tourner la section centrale des pièces de retenue en plastique dans le sens
inverse des aiguilles d'une montre et les
retirer, puis tirer partiellement le garde-
boue.
Retrait
Installation
8-42
Entretien
Entretien réalisable par le propriétaire
Mazda6_8Z63-EC-08H_Edition1 Page426
Friday, July 4 2008 4:34 PM
Form No.8Z63-EC-08H

Black plate (427,1)
4. Tourner le couvercle dans le senscontraire des aiguilles d'une montre et
le retirer.
5. Débrancher le connecteur électrique del'ampoule en le tirant vers l'arrière.
6. Décrocher le ressort de retenue del'ampoule.
7. Basculer le ressort pour libérerl'ampoule de phare.
8. Retirer prudemment l'ampoule de phare de la douille et le tirant en un
mouvement rectiligne.
9. Retirer le adaptateur.
10. Remplacer l'ampoule.
11. Installer la nouvelle ampoule dans l'ordre inverse du retrait.
REMARQUE
lPour remplacer l'ampoule, s'adresser à un
concessionnaire agréé Mazda.
lSi l'on touche l'ampoule halogène par
mégarde, il faut la nettoyer en la frottant
avec de l'alcool avant de l'utiliser.
lUtiliser le protecteur et l'emballage de la
nouvelle ampoule pour mettre au rebut,
hors de portée des enfants, l'ancienne
ampoule.
Entretien
Entretien réalisable par le propriétaire
8-43
Mazda6_8Z63-EC-08H_Edition1 Page427
Friday, July 4 2008 4:34 PM
Form No.8Z63-EC-08H

Black plate (428,1)
Ampoules d'antibrouillardí
1. Tourner le boulon, les vis et la sectioncentrale des pièces de retenue en
plastique dans le sens contraire des
aiguilles d'une montre et les retirer,
puis décoller partiellement le garde-
boue vers l'arrière.
Boulon
2. Débrancher le connecteur électrique de
l'ampoule en appuyant sur la languette
du connecteur avec un doigt et en tirant
le connecteur vers le bas.
3. Tourner l'ensemble douille et ampouleet le retirer. Retirer prudemment
l'ampoule de la douille du réflecteur en
la tirant doucement en un mouvement
rectiligne.
4. Installer la nouvelle ampoule dans
l'ordre inverse du retrait.
REMARQUE
lPour remplacer l'ampoule, s'adresser à un
concessionnaire agréé Mazda.
lSi l'on touche l'ampoule halogène par
mégarde, il faut la nettoyer en la frottant
avec de l'alcool avant de l'utiliser.
lUtiliser le protecteur et l'emballage de la
nouvelle ampoule pour mettre au rebut,
hors de portée des enfants, l'ancienne
ampoule.
Feux de position avant
1. Si l'on change l'ampoule du feu de position latéral gauche, démarrer le
moteur, tourner le volant de direction à
fond vers la droite, et arrêter le moteur.
Si l'on change l'ampoule de feu de
position latéral droit, tourner le volant
de direction vers la gauche.
2. Tourner les vis dans le sens contraire des aiguilles d'une montre et les retirer.
8-44
Entretien
íCertains modèles.
Entretien réalisable par le propriétaire
Mazda6_8Z63-EC-08H_Edition1 Page428
Friday, July 4 2008 4:34 PM
Form No.8Z63-EC-08H

Black plate (429,1)

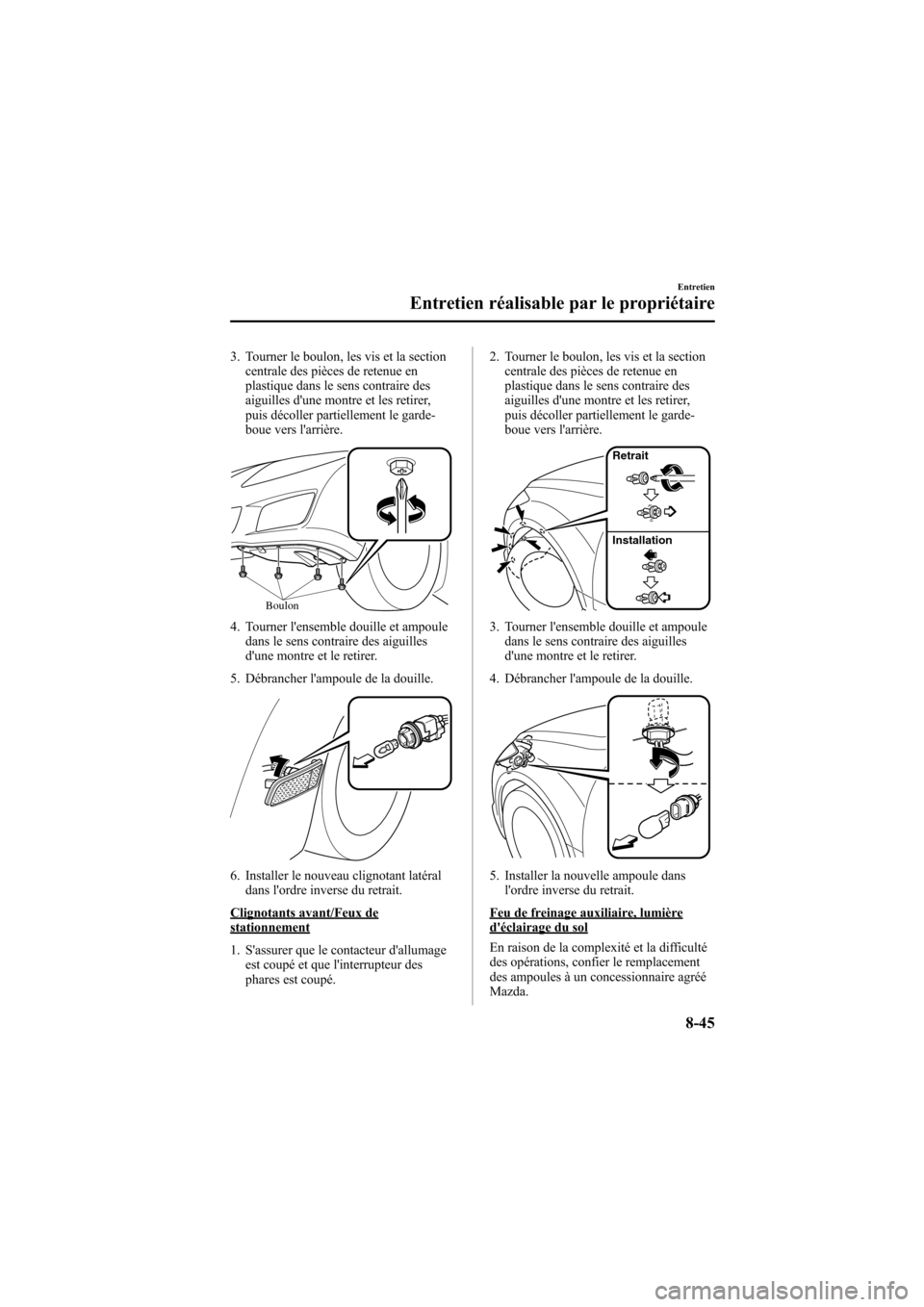

3. Tourner le boulon, les vis et la sectioncentrale des pièces de retenue en
plastique dans le sens contraire des
aiguilles d'une montre et les retirer,
puis décoller partiellement le garde-
boue vers l'arrière.
Boulon
4. Tourner l'ensemble douille et ampouledans le sens contraire des aiguilles
d'une montre et le retirer.
5. Débrancher l'ampoule de la douille.
6. Installer le nouveau clignotant latéral dans l'ordre inverse du retrait.
Clignotants avant/Feux destationnement
1. S'assurer que le contacteur d'allumageest coupé et que l'interrupteur des
phares est coupé. 2. Tourner le boulon, les vis et la section
centrale des pièces de retenue en
plastique dans le sens contraire des
aiguilles d'une montre et les retirer,
puis décoller partiellement le garde-
boue vers l'arrière.
Retrait
Installation
3. Tourner l'ensemble douille et ampouledans le sens contraire des aiguilles
d'une montre et le retirer.
4. Débrancher l'ampoule de la douille.
5. Installer la nouvelle ampoule dans l'ordre inverse du retrait.
Feu de freinage auxiliaire, lumièred'éclairage du sol
En raison de la complexité et la difficulté
des opérations, confier le remplacement
des ampoules à un concessionnaire agréé
Mazda.
Entretien
Entretien réalisable par le propriétaire
8-45
Mazda6_8Z63-EC-08H_Edition1 Page429
Friday, July 4 2008 4:34 PM
Form No.8Z63-EC-08H

Black plate (430,1)
Feux de freinage/Feux arrière (Feux deposition arrière)
Avec ampoule LED
En raison de la complexité et la difficulté
des opérations, confier le remplacement
des ampoules LED à un concessionnaire
agréé Mazda.
REMARQUE
Il est impossible de remplacer l'ampoule LED.
Il faut remplacer le composant d'éclairage
combinés arrière.
Avec ampoule autre qu'ampoule LED
1. 1.Tirer la section centrale de la pièce deretenue en plastique et retirer la pièce
de retenue et la garniture latérale du
coffre partiellement ouverte.
Retrait
Installation
2. Tourner l'ensemble douille et ampouledans le sens contraire des aiguilles
d'une montre et le retirer. 3. Débrancher l'ampoule de la douille.
4. Installer la nouvelle ampoule dans
l'ordre inverse du retrait.
REMARQUE
Pour remplacer l'ampoule, s'adresser à un
concessionnaire agréé Mazda.
Clignotants arrière
1. Tirer la section centrale de la pièce de retenue en plastique et retirer la pièce
de retenue et la garniture latérale du
coffre partiellement ouverte.
Retrait
Installation
2. Tourner l'ensemble douille et ampouledans le sens contraire des aiguilles
d'une montre et le retirer.
8-46
Entretien
Entretien réalisable par le propriétaire
Mazda6_8Z63-EC-08H_Edition1 Page430
Friday, July 4 2008 4:34 PM
Form No.8Z63-EC-08H

Black plate (431,1)

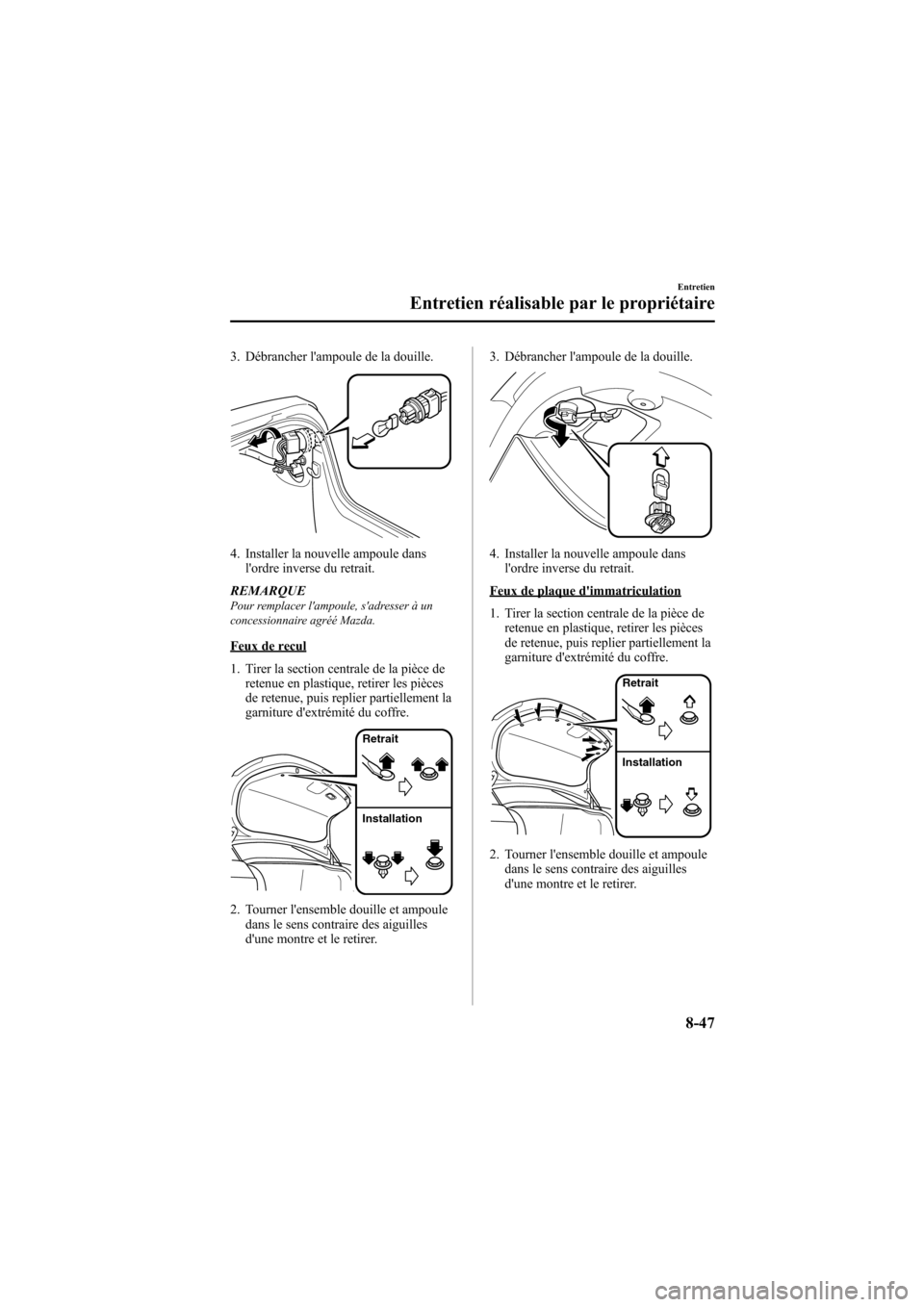

3. Débrancher l'ampoule de la douille.
4. Installer la nouvelle ampoule dansl'ordre inverse du retrait.
REMARQUE
Pour remplacer l'ampoule, s'adresser à un
concessionnaire agréé Mazda.
Feux de recul
1. Tirer la section centrale de la pièce de retenue en plastique, retirer les pièces
de retenue, puis replier partiellement la
garniture d'extrémité du coffre.
Retrait
Installation
2. Tourner l'ensemble douille et ampouledans le sens contraire des aiguilles
d'une montre et le retirer. 3. Débrancher l'ampoule de la douille.
4. Installer la nouvelle ampoule dans
l'ordre inverse du retrait.
Feux de plaque d'immatriculation
1. Tirer la section centrale de la pièce deretenue en plastique, retirer les pièces
de retenue, puis replier partiellement la
garniture d'extrémité du coffre.
Retrait
Installation
2. Tourner l'ensemble douille et ampouledans le sens contraire des aiguilles
d'une montre et le retirer.
Entretien
Entretien réalisable par le propriétaire
8-47
Mazda6_8Z63-EC-08H_Edition1 Page431
Friday, July 4 2008 4:34 PM
Form No.8Z63-EC-08H

Black plate (432,1)

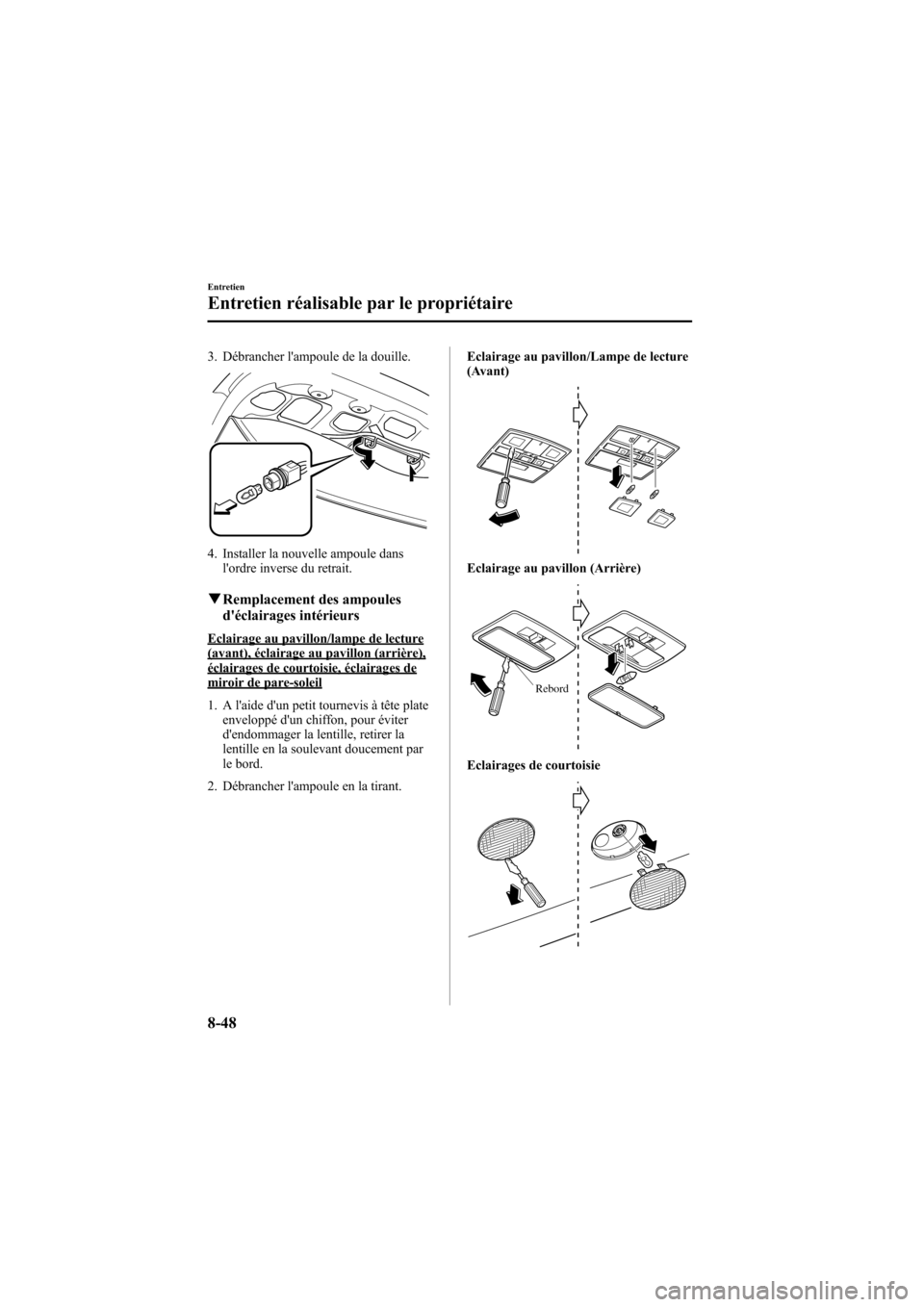

3. Débrancher l'ampoule de la douille.
4. Installer la nouvelle ampoule dansl'ordre inverse du retrait.
qRemplacement des ampoules
d'éclairages intérieurs
Eclairage au pavillon/lampe de lecture(avant), éclairage au pavillon (arrière),éclairages de courtoisie, éclairages demiroir de pare-soleil
1. A l'aide d'un petit tournevis à tête plate
enveloppé d'un chiffon, pour éviter
d'endommager la lentille, retirer la
lentille en la soulevant doucement par
le bord.
2. Débrancher l'ampoule en la tirant. Eclairage au pavillon/Lampe de lecture
(Avant)
Eclairage au pavillon (Arrière)
Rebord
Eclairages de courtoisie
8-48
Entretien
Entretien réalisable par le propriétaire
Mazda6_8Z63-EC-08H_Edition1 Page432
Friday, July 4 2008 4:34 PM
Form No.8Z63-EC-08H
