2009 MAZDA MODEL 6 Manuel du propriétaire (in French)

Black plate (201,1)

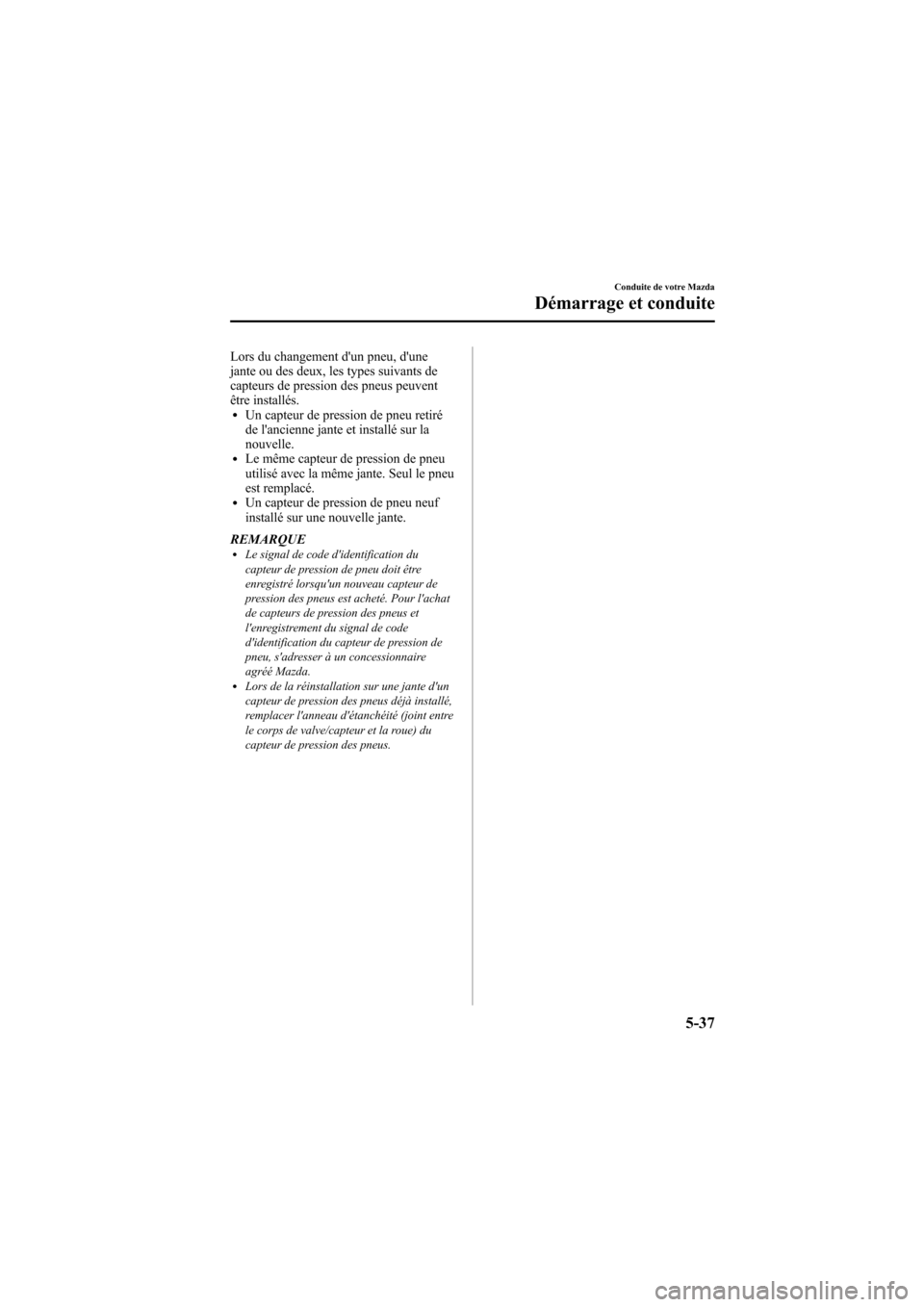

Lors du changement d'un pneu, d'une
jante ou des deux, les types suivants de
capteurs de pression des pneus peuvent
être installés.
lUn capteur de pression de pneu retiré
de l'ancienne jante et installé sur la
nouvelle.
lLe même capteur de pression de pneu
utilisé avec la même jante. Seul le pneu
est remplacé.
lUn capteur de pression de pneu neuf
installé sur une nouvelle jante.
REMARQUE
lLe signal de code d'identification du
capteur de pression de pneu doit être
enregistré lorsqu'un nouveau capteur de
pression des pneus est acheté. Pour l'achat
de capteurs de pression des pneus et
l'enregistrement du signal de code
d'identification du capteur de pression de
pneu, s'adresser à un concessionnaire
agréé Mazda.
lLors de la réinstallation sur une jante d'un
capteur de pression des pneus déjà installé,
remplacer l'anneau d'étanchéité (joint entre
le corps de valve/capteur et la roue) du
capteur de pression des pneus.
Conduite de votre Mazda
Démarrage et conduite
5-37
Mazda6_8Z63-EC-08H_Edition1 Page201
Friday, July 4 2008 4:33 PM
Form No.8Z63-EC-08H

Black plate (202,1)

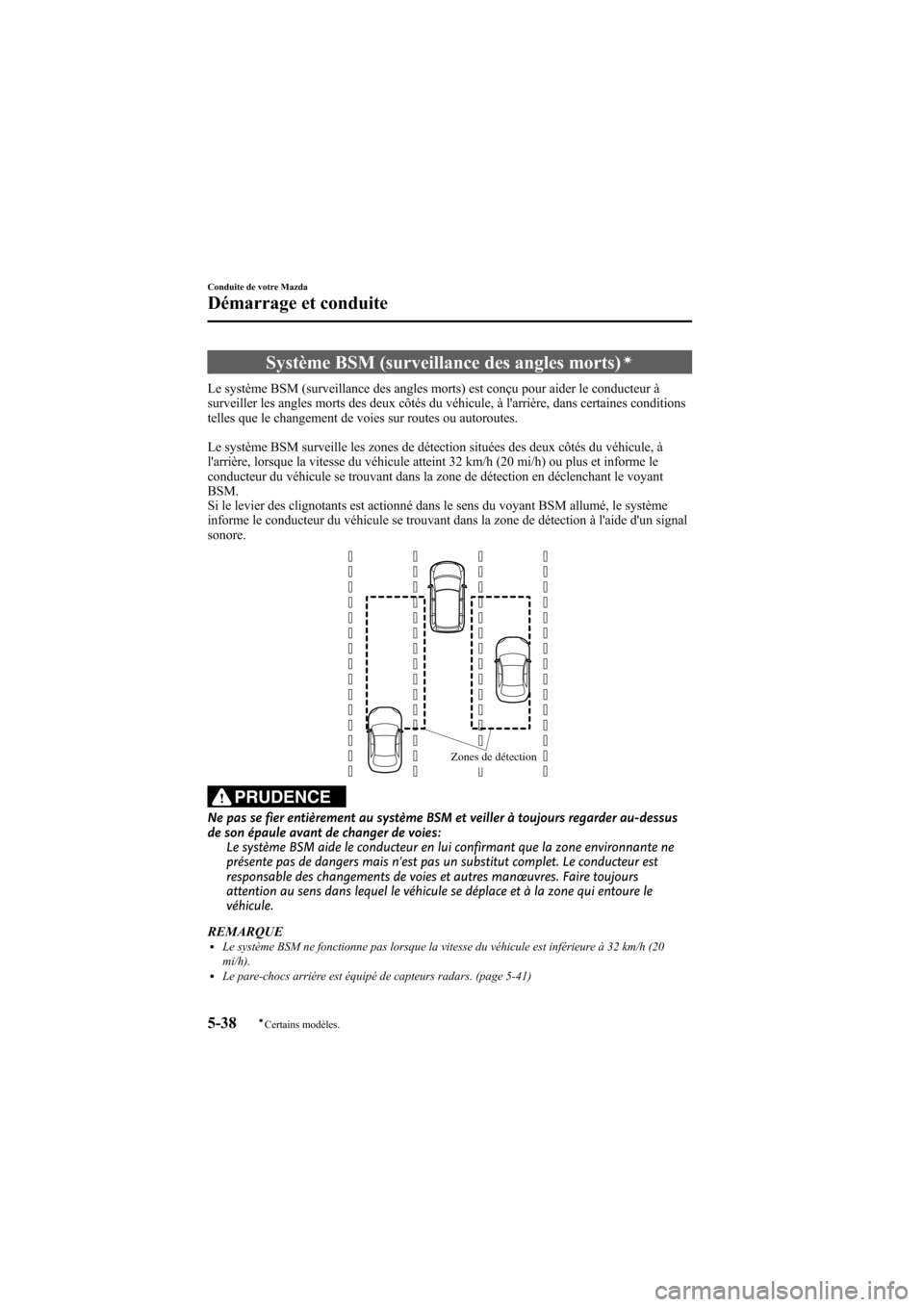

Système BSM (surveillance des angles morts)í
Le système BSM (surveillance des angles morts) est conçu pour aider le conducteur à
surveiller les angles morts des deux côtés du véhicule, à l'arrière, dans certaines conditions
telles que le changement de voies sur routes ou autoroutes.
Le système BSM surveille les zones de détection situées des deux côtés du véhicule, à
l'arrière, lorsque la vitesse du véhicule atteint 32 km/h (20 mi/h) ou plus et informe le
conducteur du véhicule se trouvant dans la zone de détection en déclenchant le voyant
BSM.
Si le levier des clignotants est actionné dans le sens du voyant BSM allumé, le système
informe le conducteur du véhicule se trouvant dans la zone de détection à l'aide d'un signal
sonore.
Zones de détection
PRUDENCE
Ne pas se fier entièrement au système BSM et veiller à toujours regarder au-dessus
de son épaule avant de changer de voies:Le système BSM aide le conducteur en lui confirmant que la zone environnante ne
présente pas de dangers mais n'est pas un substitut complet. Le conducteur est
responsable des changements de voies et autres man œuvres. Faire toujours
attention au sens dans lequel le véhicule se déplace et à la zone qui entoure le
véhicule.
REMARQUE
lLe système BSM ne fonctionne pas lorsque la vitesse du véhicule est inférieure à 32 km/h (20
mi/h).
lLe pare-chocs arrière est équipé de capteurs radars. (page 5-41)
5-38
Conduite de votre Mazda
íCertains modèles.
Démarrage et conduite
Mazda6_8Z63-EC-08H_Edition1 Page202
Friday, July 4 2008 4:33 PM
Form No.8Z63-EC-08H

Black plate (203,1)

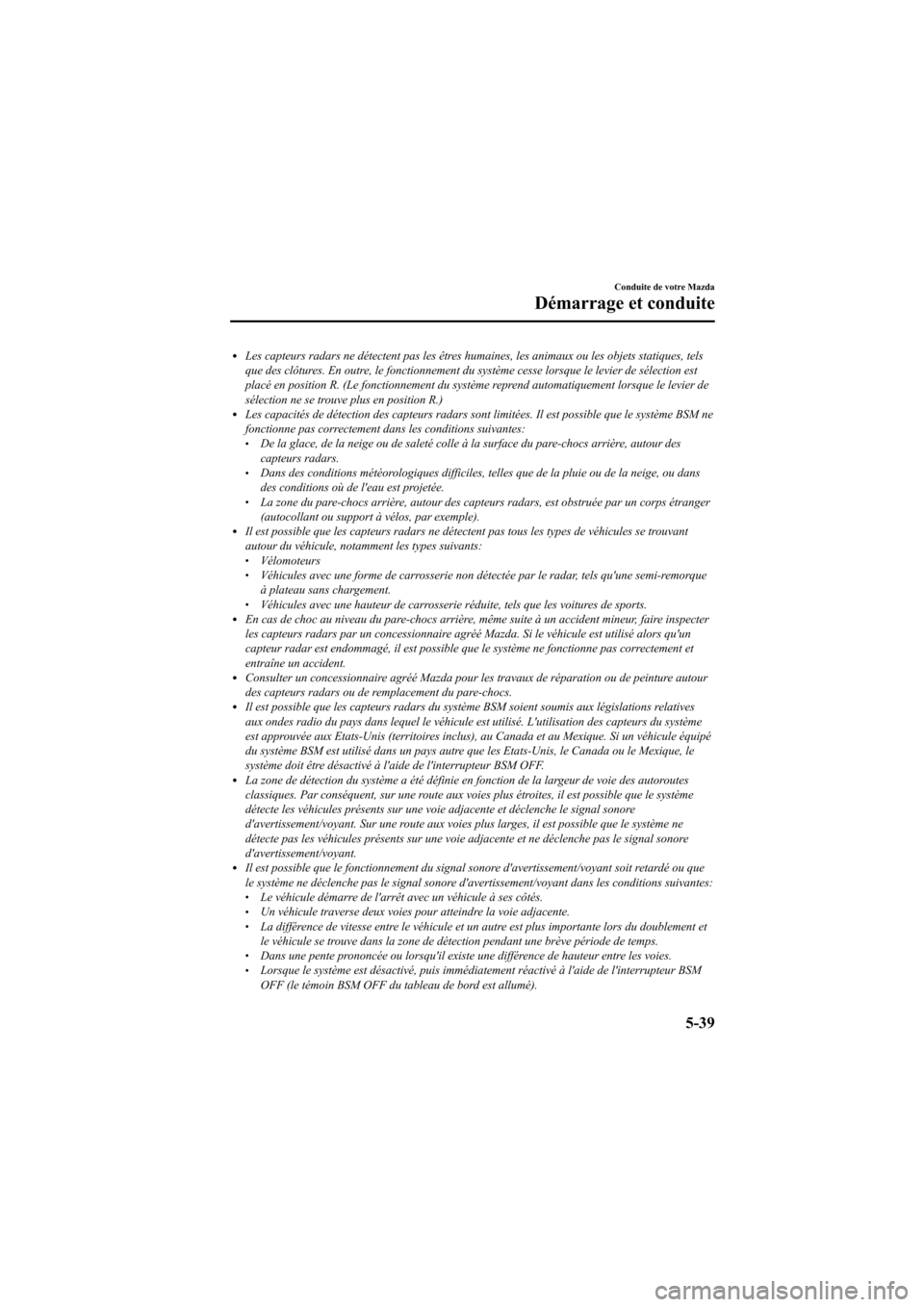

lLes capteurs radars ne détectent pas les êtres humaines, les animaux ou les objets statiques, tels
que des clôtures. En outre, le fonctionnement du système cesse lorsque le levier de sélection est
placé en position R. (Le fonctionnement du système reprend automatiquement lorsque le levier de
sélection ne se trouve plus en position R.)
lLes capacités de détection des capteurs radars sont limitées. Il est possible que le système BSM ne
fonctionne pas correctement dans les conditions suivantes:
lDe la glace, de la neige ou de saleté colle à la surface du pare-chocs arrière, autour des
capteurs radars.
lDans des conditions météorologiques difficiles, telles que de la pluie ou de la neige, ou dans
des conditions où de l'eau est projetée.
lLa zone du pare-chocs arrière, autour des capteurs radars, est obstruée par un corps étranger
(autocollant ou support à vélos, par exemple).
lIl est possible que les capteurs radars ne détectent pas tous les types de véhicules se trouvant
autour du véhicule, notamment les types suivants:
lVélomoteurslVéhicules avec une forme de carrosserie non détectée par le radar, tels qu'une semi-remorque
à plateau sans chargement.
lVéhicules avec une hauteur de carrosserie réduite, tels que les voitures de sports.lEn cas de choc au niveau du pare-chocs arrière, même suite à un accident mineur, faire inspecter
les capteurs radars par un concessionnaire agréé Mazda. Si le véhicule est utilisé alors qu'un
capteur radar est endommagé, il est possible que le système ne fonctionne pas correctement et
entraîne un accident.
lConsulter un concessionnaire agréé Mazda pour les travaux de réparation ou de peinture autour
des capteurs radars ou de remplacement du pare-chocs.
lIl est possible que les capteurs radars du système BSM soient soumis aux législations relatives
aux ondes radio du pays dans lequel le véhicule est utilisé. L'utilisation des capteurs du système
est approuvée aux Etats-Unis (territoires inclus), au Canada et au Mexique. Si un véhicule équipé
du système BSM est utilisé dans un pays autre que les Etats-Unis, le Canada ou le Mexique, le
système doit être désactivé à l'aide de l'interrupteur BSM OFF.
lLa zone de détection du système a été définie en fonction de la largeur de voie des autoroutes
classiques. Par conséquent, sur une route aux voies plus étroites, il est possible que le système
détecte les véhicules présents sur une voie adjacente et déclenche le signal sonore
d'avertissement/voyant. Sur une route aux voies plus larges, il est possible que le système ne
détecte pas les véhicules présents sur une voie adjacente et ne déclenche pas le signal sonore
d'avertissement/voyant.
lIl est possible que le fonctionnement du signal sonore d'avertissement/voyant soit retardé ou que
le système ne déclenche pas le signal sonore d'avertissement/voyant dans les conditions suivantes:
lLe véhicule démarre de l'arrêt avec un véhicule à ses côtés.lUn véhicule traverse deux voies pour atteindre la voie adjacente.lLa différence de vitesse entre le véhicule et un autre est plus importante lors du doublement et
le véhicule se trouve dans la zone de détection pendant une brève période de temps.
lDans une pente prononcée ou lorsqu'il existe une différence de hauteur entre les voies.lLorsque le système est désactivé, puis immédiatement réactivé à l'aide de l'interrupteur BSM
OFF (le témoin BSM OFF du tableau de bord est allumé).
Conduite de votre Mazda
Démarrage et conduite
5-39
Mazda6_8Z63-EC-08H_Edition1 Page203
Friday, July 4 2008 4:33 PM
Form No.8Z63-EC-08H

Black plate (204,1)
lLe fait que le système détecte les objets présents sur le bord de la route, tels que les véhicules
stationnés ou les glissières de sécurité, et déclenche le signal sonore d'avertissement/voyant
n'indique pas une anomalie de fonctionnement.
lSi le véhicule est utilisé sur une route avec peu de circulation et peu de véhicules pouvant être
détectés par les capteurs radars, il est possible que le fonctionnement du système soit interrompu
(le témoin BSM OFF du tableau de bord clignote). Ceci n'indique toutefois pas une anomalie.
lLes conditions suivantes peuvent affecter la visibilité des voyants BSM au niveau du rétroviseur
extérieur, il est alors plus difficile de déterminer si les voyants sont allumés:
lDe la glace ou de la neige colle à la surface des rétroviseurs extérieurs.lLa vitre de la portière est teintée.

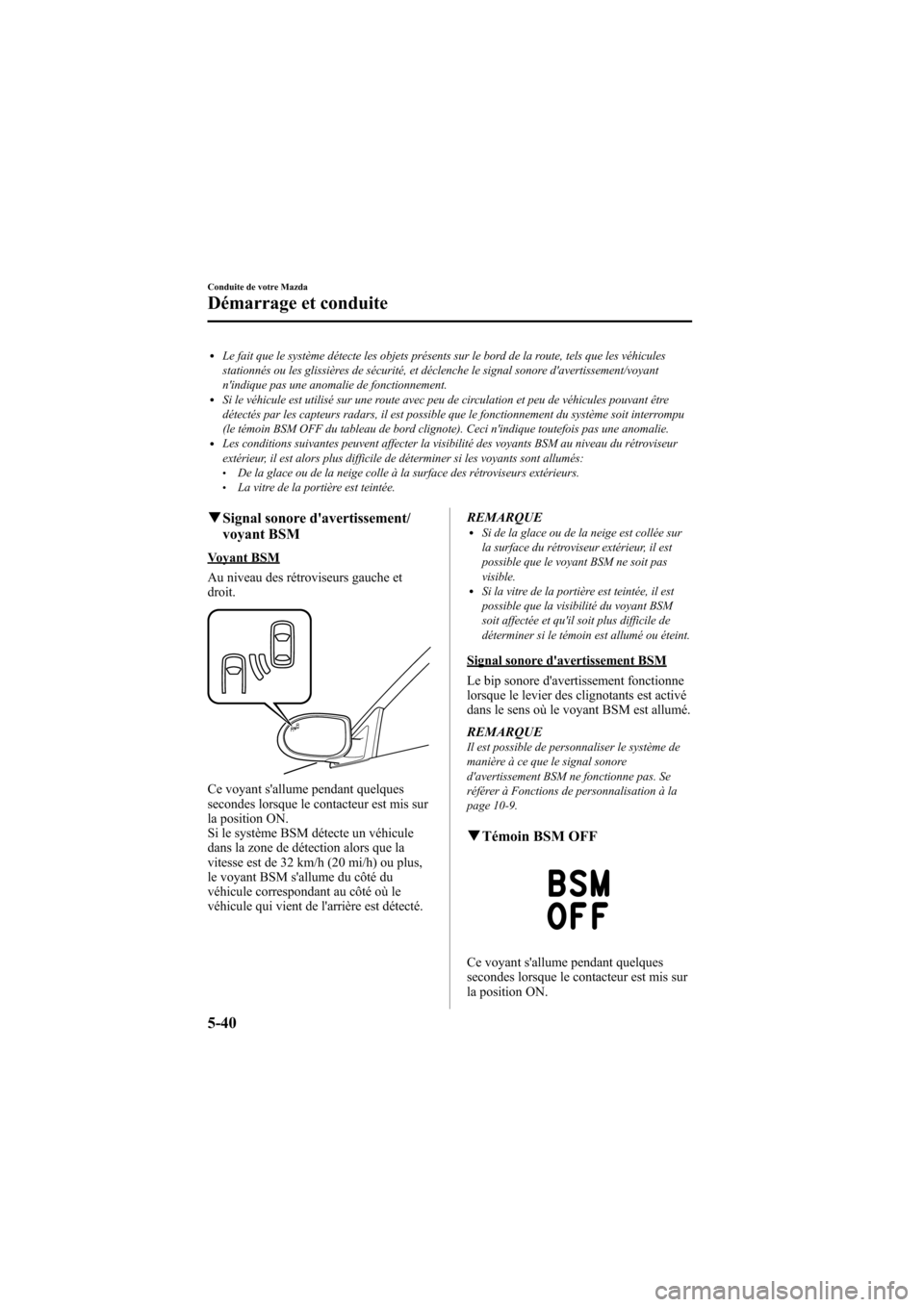

qSignal sonore d'avertissement/
voyant BSM
Voyant BSM
Au niveau des rétroviseurs gauche et
droit.
Ce voyant s'allume pendant quelques
secondes lorsque le contacteur est mis sur
la position ON.
Si le système BSM détecte un véhicule
dans la zone de détection alors que la
vitesse est de 32 km/h (20 mi/h) ou plus,
le voyant BSM s'allume du côté du
véhicule correspondant au côté où le
véhicule qui vient de l'arrière est détecté. REMARQUE
lSi de la glace ou de la neige est collée sur
la surface du rétroviseur extérieur, il est
possible que le voyant BSM ne soit pas
visible.
lSi la vitre de la portière est teintée, il est
possible que la visibilité du voyant BSM
soit affectée et qu'il soit plus difficile de
déterminer si le témoin est allumé ou éteint.
Signal sonore d'avertissement BSM
Le bip sonore d'avertissement fonctionne
lorsque le levier des clignotants est activé
dans le sens où le voyant BSM est allumé.
REMARQUE
Il est possible de personnaliser le système de
manière à ce que le signal sonore
d'avertissement BSM ne fonctionne pas. Se
référer à Fonctions de personnalisation à la
page 10-9.
q
Témoin BSM OFF
Ce voyant s'allume pendant quelques
secondes lorsque le contacteur est mis sur
la position ON.
5-40
Conduite de votre Mazda
Démarrage et conduite
Mazda6_8Z63-EC-08H_Edition1 Page204
Friday, July 4 2008 4:33 PM
Form No.8Z63-EC-08H

Black plate (205,1)

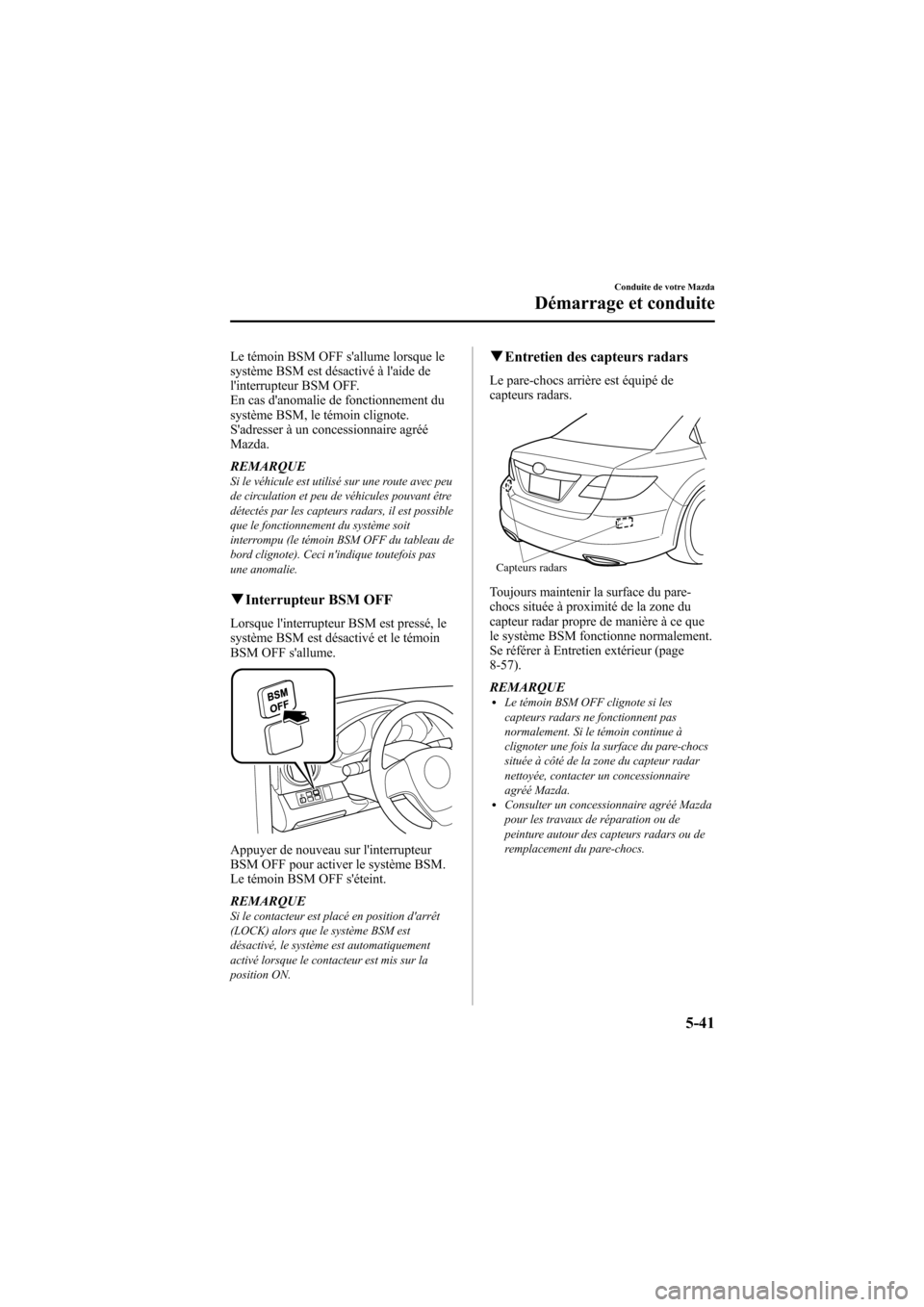

Le témoin BSM OFF s'allume lorsque le
système BSM est désactivé à l'aide de
l'interrupteur BSM OFF.
En cas d'anomalie de fonctionnement du
système BSM, le témoin clignote.
S'adresser à un concessionnaire agréé
Mazda.
REMARQUE
Si le véhicule est utilisé sur une route avec peu
de circulation et peu de véhicules pouvant être
détectés par les capteurs radars, il est possible
que le fonctionnement du système soit
interrompu (le témoin BSM OFF du tableau de
bord clignote). Ceci n'indique toutefois pas
une anomalie.
qInterrupteur BSM OFF
Lorsque l'interrupteur BSM est pressé, le
système BSM est désactivé et le témoin
BSM OFF s'allume.
Appuyer de nouveau sur l'interrupteur
BSM OFF pour activer le système BSM.
Le témoin BSM OFF s'éteint.
REMARQUE
Si le contacteur est placé en position d'arrêt
(LOCK) alors que le système BSM est
désactivé, le système est automatiquement
activé lorsque le contacteur est mis sur la
position ON.
qEntretien des capteurs radars
Le pare-chocs arrière est équipé de
capteurs radars.
Capteurs radars
Toujours maintenir la surface du pare-
chocs située à proximité de la zone du
capteur radar propre de manière à ce que
le système BSM fonctionne normalement.
Se référer à Entretien extérieur (page
8-57).
REMARQUE
lLe témoin BSM OFF clignote si les
capteurs radars ne fonctionnent pas
normalement. Si le témoin continue à
clignoter une fois la surface du pare-chocs
située à côté de la zone du capteur radar
nettoyée, contacter un concessionnaire
agréé Mazda.
lConsulter un concessionnaire agréé Mazda
pour les travaux de réparation ou de
peinture autour des capteurs radars ou de
remplacement du pare-chocs.
Conduite de votre Mazda
Démarrage et conduite
5-41
Mazda6_8Z63-EC-08H_Edition1 Page205
Friday, July 4 2008 4:33 PM
Form No.8Z63-EC-08H

Black plate (206,1)

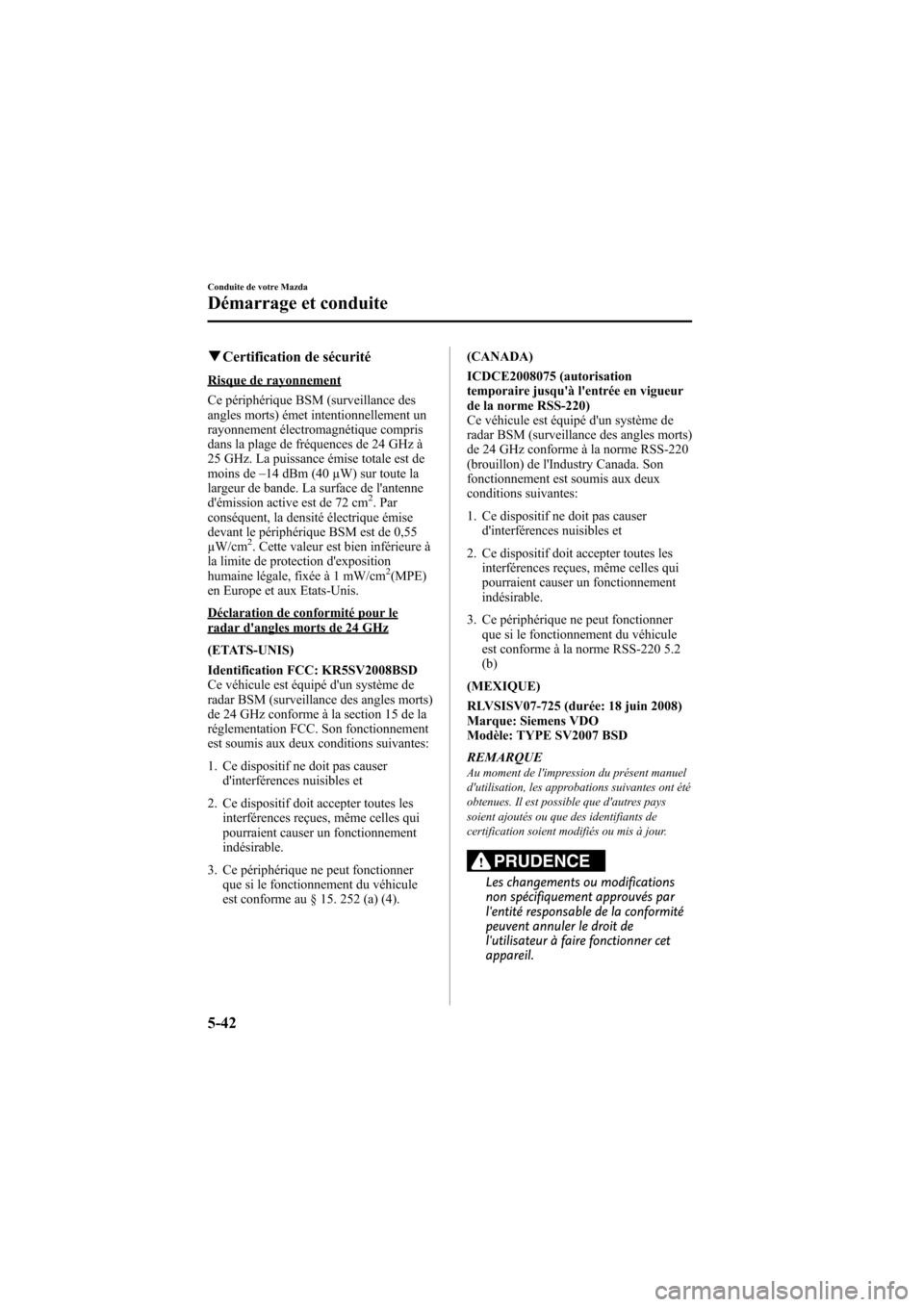

qCertification de sécurité
Risque de rayonnement
Ce périphérique BSM (surveillance des
angles morts) émet intentionnellement un
rayonnement électromagnétique compris
dans la plage de fréquences de 24 GHz à
25 GHz. La puissance émise totale est de
moins de _
14 dBm (40 µW) sur toute la
largeur de bande. La surface de l'antenne
d'émission active est de 72 cm
2. Par
conséquent, la densité électrique émise
devant le périphérique BSM est de 0,55
µW/cm
2. Cette valeur est bien inférieure à
la limite de protection d'exposition
humaine légale, fixée à 1 mW/cm
2(MPE)
en Europe et aux Etats-Unis.
Déclaration de conformité pour leradar d'angles morts de 24 GHz
(ETATS-UNIS)
Identification FCC: KR5SV2008BSD
Ce véhicule est équipé d'un système de
radar BSM (surveillance des angles morts)
de 24 GHz conforme à la section 15 de la
réglementation FCC. Son fonctionnement
est soumis aux deux conditions suivantes:
1. Ce dispositif ne doit pas causer d'interférences nuisibles et
2. Ce dispositif doit accepter toutes les interférences reçues, même celles qui
pourraient causer un fonctionnement
indésirable.
3. Ce périphérique ne peut fonctionner que si le fonctionnement du véhicule
est conforme au § 15. 252 (a) (4). (CANADA)
ICDCE2008075 (autorisation
temporaire jusqu'à l'entrée en vigueur
de la norme RSS-220)
Ce véhicule est équipé d'un système de
radar BSM (surveillance des angles morts)
de 24 GHz conforme à la norme RSS-220
(brouillon) de l'Industry Canada. Son
fonctionnement est soumis aux deux
conditions suivantes:
1. Ce dispositif ne doit pas causer
d'interférences nuisibles et
2. Ce dispositif doit accepter toutes les interférences reçues, même celles qui
pourraient causer un fonctionnement
indésirable.
3. Ce périphérique ne peut fonctionner que si le fonctionnement du véhicule
est conforme à la norme RSS-220 5.2
(b)
(MEXIQUE)
RLVSISV07-725 (durée: 18 juin 2008)
Marque: Siemens VDO
Modèle: TYPE SV2007 BSD
REMARQUE
Au moment de l'impression du présent manuel
d'utilisation, les approbations suivantes ont été
obtenues. Il est possible que d'autres pays
soient ajoutés ou que des identifiants de
certification soient modifiés ou mis à jour.
PRUDENCE
Les changements ou modifications
non spécifiquement approuvés par
l'entité responsable de la conformité
peuvent annuler le droit de
l'utilisateur à faire fonctionner cet
appareil.
5-42
Conduite de votre Mazda
Démarrage et conduite
Mazda6_8Z63-EC-08H_Edition1 Page206
Friday, July 4 2008 4:33 PM
Form No.8Z63-EC-08H

Black plate (207,1)

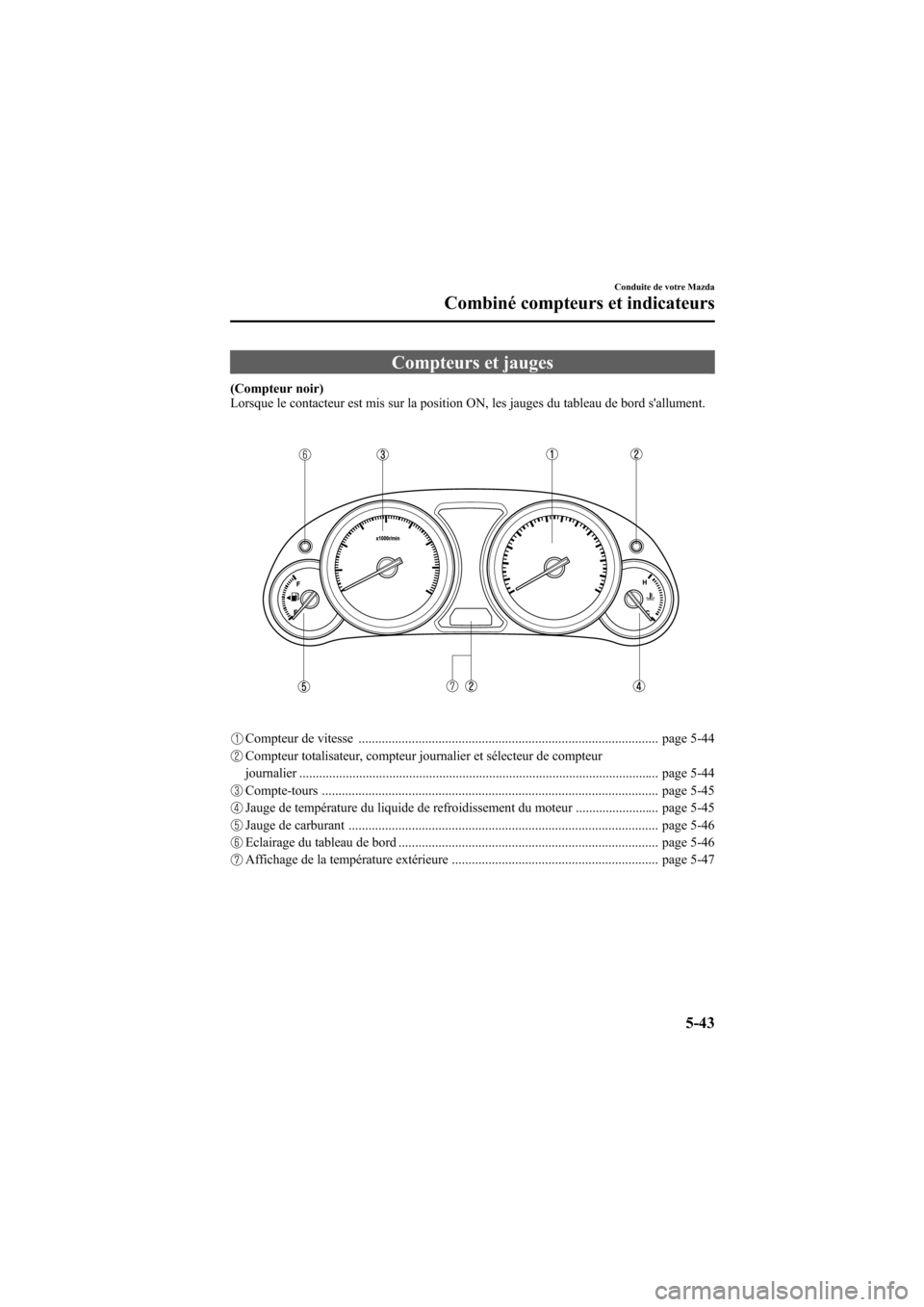

Compteurs et jauges
(Compteur noir)
Lorsque le contacteur est mis sur la position ON, les jauges du tableau de bord s'allument.
Compteur de vitesse .......................................................................................... page 5-44
Compteur totalisateur, compteur journalier et sélecteur de compteur
journalier ............................................................................................................ page 5-44
Compte-tours ..................................................................................................... page 5-45
Jauge de température du liquide de refroidissement du moteur ......................... page 5-45
Jauge de carburant ............................................................................................. page 5-46
Eclairage du tableau de bord .............................................................................. page 5-46
Affichage de la température extérieure .............................................................. page 5-47
Conduite de votre Mazda
Combiné compteurs et indicateurs
5-43
Mazda6_8Z63-EC-08H_Edition1 Page207
Friday, July 4 2008 4:33 PM
Form No.8Z63-EC-08H

Black plate (208,1)
qCompteur de vitesse
Le compteur de vitesse indique la vitesse
du véhicule.
qCompteur totalisateur, compteur
journalier et sélecteur de
compteur journalier
Le mode d'affichage peut être changé
entre l'affichage du compteur journalier A
et l'affichage du compteur journalier B en
appuyant sur le sélecteur pendant que l'un
d'eux est affiché. Le mode sélectionné
sera affiché.
Compteur
journalier B
Appuyer sur le
sélecteur
Appuyer sur le
sélecteur
Compteur
journalier A
Compteur totalisateur
Compteur totalisateur
REMARQUE(Compteur standard)
Le compteur totalisateur et le compteur
journalier peuvent être affichés comme suit
même lorsque le contacteur est placé sur la
position ACC ou sur la position d'arrêt
(LOCK).
La commande des phares doit être à la
position
oupour voir l'affichage.lS'affiche pendant 10 minutes lorsque le
contacteur est placé sur la position ACC ou
sur la position d'arrêt (LOCK) à partir de
la position ON.
lAffichés pendant 10 minutes après que la
portière du conducteur soit ouverte.
Compteur totalisateur
Le compteur totalisateur enregistre la
distance totale parcourue par le véhicule.
Compteur journalier
Le compteur journalier peut enregistrer la
distance totale parcourue pour deux
trajets. Une est enregistrée dans le
compteur journalier A, et l'autre dans le
compteur journalier B.
Par exemple, le compteur journalier A
peut enregistrer la distance d'un point
d'origine, et le compteur journalier B la
distance à partir de quand le plein de
carburant est fait.
Lorsque le compteur journalier A est
sélectionné, si l'on appuie sur le sélecteur
de nouveau à moins d'une seconde cela
changera l'affichage au compteur
journalier B.
Lorsque le compteur journalier A est
sélectionné, TRIP A sera affiché. Lorsque
le compteur journalier B est sélectionné,
TRIP B sera affiché.
5-44
Conduite de votre Mazda
Combiné compteurs et indicateurs
Mazda6_8Z63-EC-08H_Edition1 Page208
Friday, July 4 2008 4:33 PM
Form No.8Z63-EC-08H
