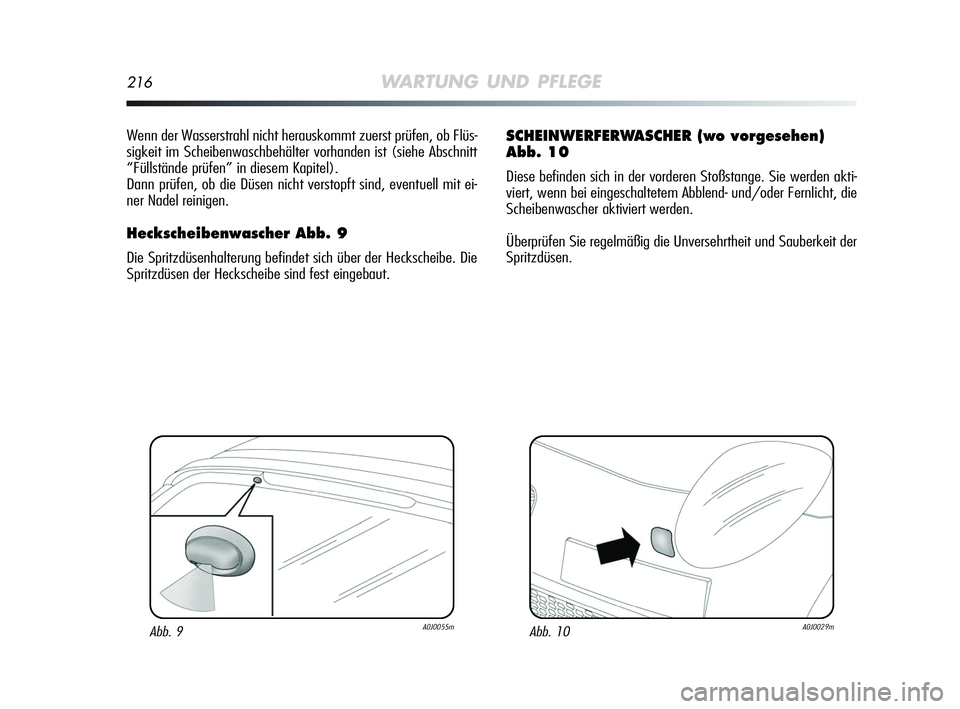

216WARTUNG UND PFLEGE
Wenn der Wasserstrahl nicht herauskommt zuerst prüfen, ob Flüs-
sigkeit im Scheibenwaschbehälter vorhanden ist (siehe Abschnitt
“Füllstände prüfen” in diesem Kapitel).
Dann prüfen, ob die Düsen nicht verstopft sind, eventuell mit ei-
ner Nadel reinigen.
Heckscheibenwascher Abb. 9
Die Spritzdüsenhalterung befindet sich über der Heckscheibe. Die
Spritzdüsen der Heckscheibe sind fest eingebaut.
SCHEINWERFERWASCHER (wo vorgesehen)
Abb. 10
Diese befinden sich in der vorderen Stoßstange. Sie werden akti-
viert, wenn bei eingeschaltetem Abblend- und/oder Fernlicht, die
Scheibenwascher aktiviert werden.
Überprüfen Sie regelmäßig die Unversehrtheit und Sauberkeit der
Spritzdüsen.
Abb. 9A0J0055mAbb. 10A0J0029m
197-220 Alfa MiTo D 13-11-2008 8:21 Pagina 216

WARTUNG UND PFLEGE217
5
KAROSSERIE
SCHUTZ VOR WITTERUNGSEINFLÜSSEN
Das Fahrzeug ist mit den besten technologischen Lösungen aus-
gestattet, um die Karosserie wirkungsvoll vor Korrosionsschäden
zu schützen.
Hier die wichtigsten:
❍Produkte und Lackiersysteme, die dem Fahrzeug eine beson-
dere Widerstandsfähigkeit gegen Korrosion und Abrieb verlei-
hen;
❍Verwendung von verzinkten (oder vorbehandelten) Blechen
mit großer Widerstandsfähigkeit gegen Korrosion;
❍Spritzauftrag von Kunststoffprodukten mit Schutzwirkung an
den am stärksten Korrosion ausgesetzten Stellen: Türholm, Kot-
flügelinnenseiten, Ränder usw;
❍Verwendung von “offenen” Hohlräumen, um die Bildung von
Kondenswasser und das Anstauen von Wasser zu verhindern,
was die Rostbildung im Inneren fördern würde
❍Einsatz von speziellen Schutzfolien gegen Abrasion an den
gefährdeten Stellen (z.B. hinterer Kotflügel, türen, usw.).
GEWÄHRLEISTUNG FÜR DIE KAROSSERIE
UND DEN UNTERBODEN
Das Fahrzeug besitzt eine Garantie gegen das Durchrosten jedes
beliebigen Originalteils des Aufbaus oder der Karosserie. Für die all-
gemeinen Bedingungen dieser Garantie schlagen Sie bitte im Ge-
währleistungsheft nach.
PFLEGE DER KAROSSERIE
Lackierung
Bei Abschürfungen oder tiefen Rillen empfehlen Wir Ihnen deshalb,
sofort die erforderlichen Nachbesserungen ausführen zu lassen, um
die Ausbildung von Rost zu vermeiden.
Die Wartung des Lacks besteht im Waschen, dessen Häufigkeit von
den Einsatzbedingungen und der Umgebung abhängt. Zum Beispiel
ist es in Bereichen mit starker Luftverschmutzung oder beim Be-
fahren von mit Streusalz bestreuten Straßen günstig, das Fahrzeug
häufiger zu waschen.
Gehen Sie für eine korrekte Wagenwäsche wie folgt vor:
❍entfernen Sie die Antenne vom Dach, wenn Sie in eine Wasch-
anlage fahren;
❍wenn man bei der Fahrzeugwäsche Zerstäuber oder Hoch-
druckreiniger benutzt, sollen Sie auf jeden Fall einen Abstand
von mindestens 40 cm zur Karosserie einhalten, um Schäden
oder Verwitterungen zu vermeiden. Wir weisen darauf hin, dass
Wasseransammlungen das Fahrzeug mit der Zeit beschädi-
gen können;
❍die Karosserie mit einem Niederdruck-Wasserstrahl abspülen;
❍die Karosserie mit einem weichen Schwamm und einem leich-
ten Reinigungsmittel abwaschen; dabei oft den Schwamm aus-
spülen;
❍spülen Sie gründlich mit Wasser nach und trocknen Sie die
Karosserie mit einem Luftstrahl oder mit einem Wildledertuch.
197-220 Alfa MiTo D 13-11-2008 8:21 Pagina 217

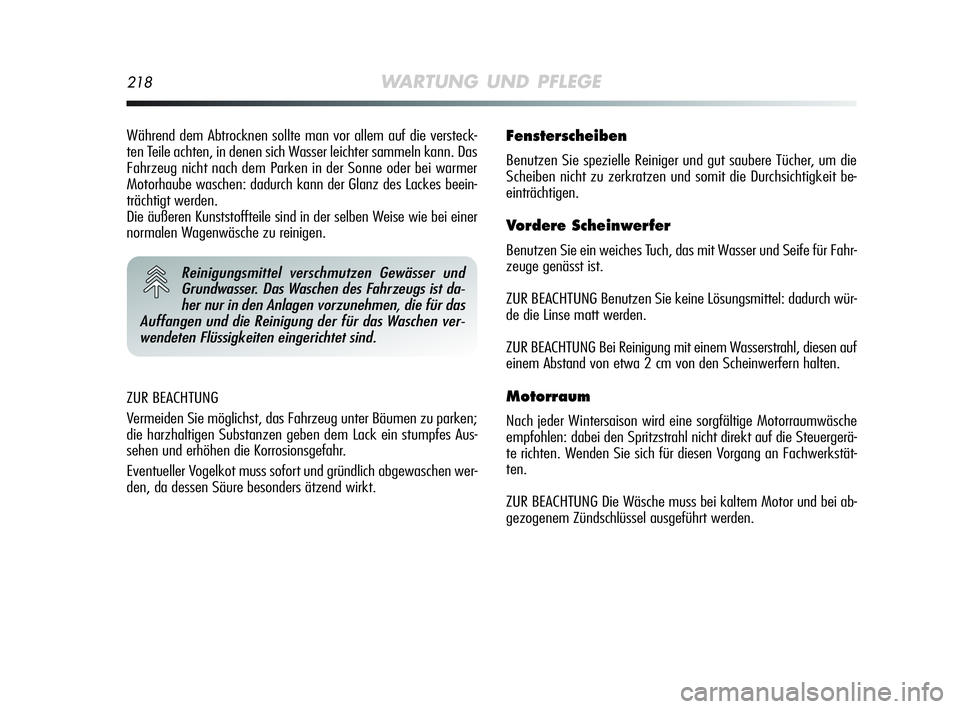

218WARTUNG UND PFLEGE
ZUR BEACHTUNG
Vermeiden Sie möglichst, das Fahrzeug unter Bäumen zu parken;
die harzhaltigen Substanzen geben dem Lack ein stumpfes Aus-
sehen und erhöhen die Korrosionsgefahr.
Eventueller Vogelkot muss sofort und gründlich abgewaschen wer-
den, da dessen Säure besonders ätzend wirkt.
Fensterscheiben
Benutzen Sie spezielle Reiniger und gut saubere Tücher, um die
Scheiben nicht zu zerkratzen und somit die Durchsichtigkeit be-
einträchtigen.
Vordere Scheinwerfer
Benutzen Sie ein weiches Tuch, das mit Wasser und Seife für Fahr-
zeuge genässt ist.
ZUR BEACHTUNG Benutzen Sie keine Lösungsmittel: dadurch wür-
de die Linse matt werden.
ZUR BEACHTUNG Bei Reinigung mit einem Wasserstrahl, diesen auf
einem Abstand von etwa 2 cm von den Scheinwerfern halten.
Motorraum
Nach jeder Wintersaison wird eine sorgfältige Motorraumwäsche
empfohlen: dabei den Spritzstrahl nicht direkt auf die Steuergerä-
te richten. Wenden Sie sich für diesen Vorgang an Fachwerkstät-
ten.
ZUR BEACHTUNG Die Wäsche muss bei kaltem Motor und bei ab-
gezogenem Zündschlüssel ausgeführt werden.
Reinigungsmittel verschmutzen Gewässer und
Grundwasser. Das Waschen des Fahrzeugs ist da-
her nur in den Anlagen vorzunehmen, die für das
Auffangen und die Reinigung der für das Waschen ver-
wendeten Flüssigkeiten eingerichtet sind.
Während dem Abtrocknen sollte man vor allem auf die versteck-
ten Teile achten, in denen sich Wasser leichter sammeln kann. Das
Fahrzeug nicht nach dem Parken in der Sonne oder bei warmer
Motorhaube waschen: dadurch kann der Glanz des Lackes beein-
trächtigt werden.
Die äußeren Kunststoffteile sind in der selben Weise wie bei einer
normalen Wagenwäsche zu reinigen.
197-220 Alfa MiTo D 13-11-2008 8:21 Pagina 218

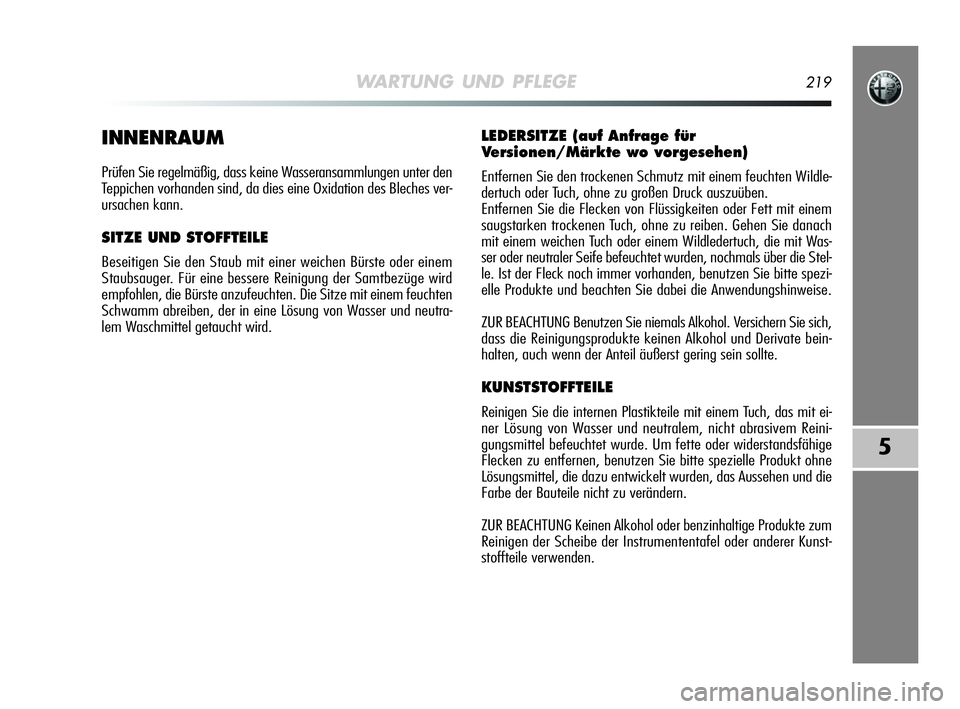

WARTUNG UND PFLEGE219
5
INNENRAUM
Prüfen Sie regelmäßig, dass keine Wasseransammlungen unter den
Teppichen vorhanden sind, da dies eine Oxidation des Bleches ver-
ursachen kann.
SITZE UND STOFFTEILE
Beseitigen Sie den Staub mit einer weichen Bürste oder einem
Staubsauger. Für eine bessere Reinigung der Samtbezüge wird
empfohlen, die Bürste anzufeuchten. Die Sitze mit einem feuchten
Schwamm abreiben, der in eine Lösung von Wasser und neutra-
lem Waschmittel getaucht wird.
LEDERSITZE (auf Anfrage für
Versionen/Märkte wo vorgesehen)
Entfernen Sie den trockenen Schmutz mit einem feuchten Wildle-
dertuch oder Tuch, ohne zu großen Druck auszuüben.
Entfernen Sie die Flecken von Flüssigkeiten oder Fett mit einem
saugstarken trockenen Tuch, ohne zu reiben. Gehen Sie danach
mit einem weichen Tuch oder einem Wildledertuch, die mit Was-
ser oder neutraler Seife befeuchtet wurden, nochmals über die Stel-
le. Ist der Fleck noch immer vorhanden, benutzen Sie bitte spezi-
elle Produkte und beachten Sie dabei die Anwendungshinweise.
ZUR BEACHTUNG Benutzen Sie niemals Alkohol. Versichern Sie sich,
dass die Reinigungsprodukte keinen Alkohol und Derivate bein-
halten, auch wenn der Anteil äußerst gering sein sollte.
KUNSTSTOFFTEILE
Reinigen Sie die internen Plastikteile mit einem Tuch, das mit ei-
ner Lösung von Wasser und neutralem, nicht abrasivem Reini-
gungsmittel befeuchtet wurde. Um fette oder widerstandsfähige
Flecken zu entfernen, benutzen Sie bitte spezielle Produkt ohne
Lösungsmittel, die dazu entwickelt wurden, das Aussehen und die
Farbe der Bauteile nicht zu verändern.
ZUR BEACHTUNG Keinen Alkohol oder benzinhaltige Produkte zum
Reinigen der Scheibe der Instrumententafel oder anderer Kunst-
stoffteile verwenden.
197-220 Alfa MiTo D 13-11-2008 8:21 Pagina 219

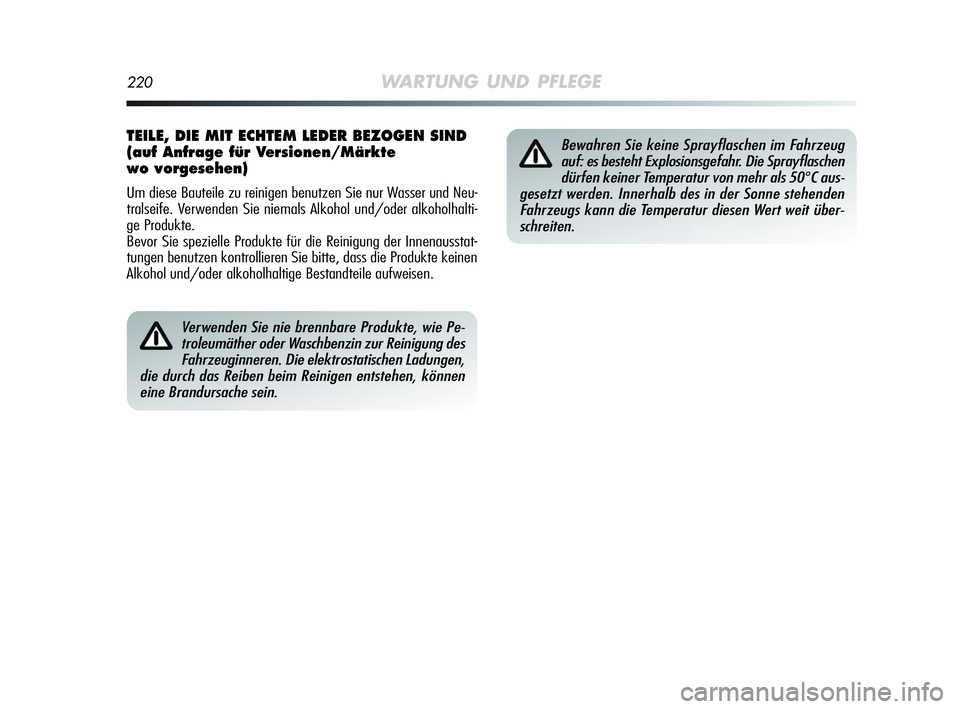

220WARTUNG UND PFLEGE
Verwenden Sie nie brennbare Produkte, wie Pe-
troleumäther oder Waschbenzin zur Reinigung des
Fahrzeuginneren. Die elektrostatischen Ladungen,
die durch das Reiben beim Reinigen entstehen, können
eine Brandursache sein.
Bewahren Sie keine Sprayflaschen im Fahrzeug
auf: es besteht Explosionsgefahr. Die Sprayflaschen
dürfen keiner Temperatur von mehr als 50
°C aus-
gesetzt werden. Innerhalb des in der Sonne stehenden
Fahrzeugs kann die Temperatur diesen Wert weit über-
schreiten.
TEILE, DIE MIT ECHTEM LEDER BEZOGEN SIND
(auf Anfrage für Versionen/Märkte
wo vorgesehen)
Um diese Bauteile zu reinigen benutzen Sie nur Wasser und Neu-
tralseife. Verwenden Sie niemals Alkohol und/oder alkoholhalti-
ge Produkte.
Bevor Sie spezielle Produkte für die Reinigung der Innenausstat-
tungen benutzen kontrollieren Sie bitte, dass die Produkte keinen
Alkohol und/oder alkoholhaltige Bestandteile aufweisen.
197-220 Alfa MiTo D 13-11-2008 8:21 Pagina 220

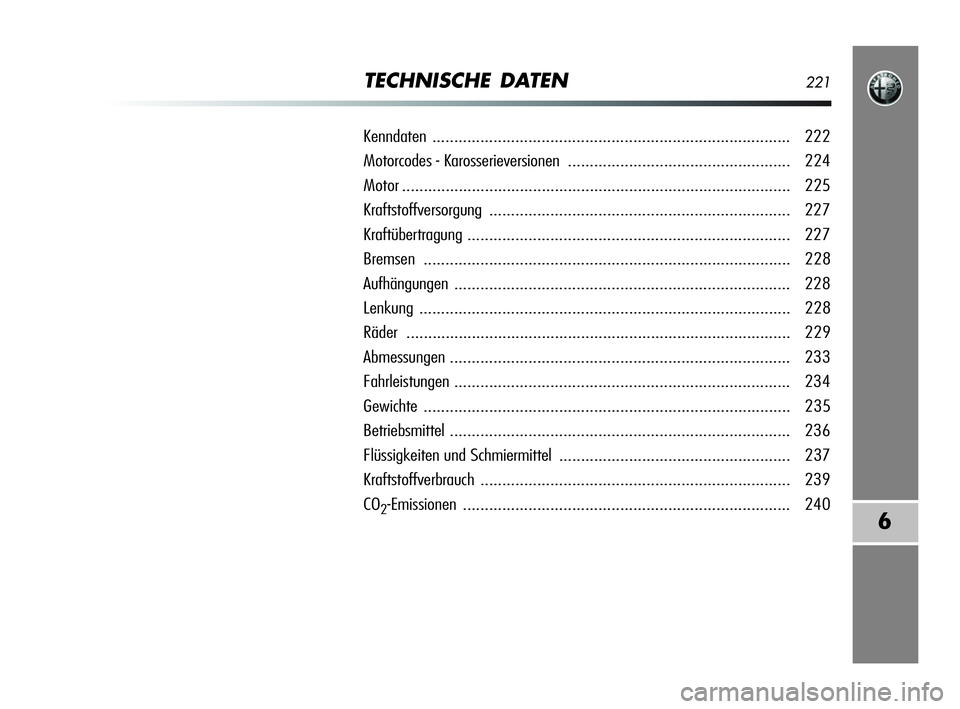

TECHNISCHE DATEN221
6
Kenndaten.................................................................................. 222
Motorcodes - Karosserieversionen ................................................... 224
Motor ......................................................................................... 225
Kraftstoffversorgung..................................................................... 227
Kraftübertragung .......................................................................... 227
Bremsen.................................................................................... 228
Aufhängungen............................................................................. 228
Lenkung..................................................................................... 228
Räder ........................................................................................ 229
Abmessungen.............................................................................. 233
Fahrleistungen............................................................................. 234
Gewichte.................................................................................... 235
Betriebsmittel.............................................................................. 236
Flüssigkeiten und Schmiermittel..................................................... 237
Kraftstoffverbrauch....................................................................... 239
CO
2-Emissionen........................................................................... 240
221-240 Alfa MiTo D 13-11-2008 8:22 Pagina 221

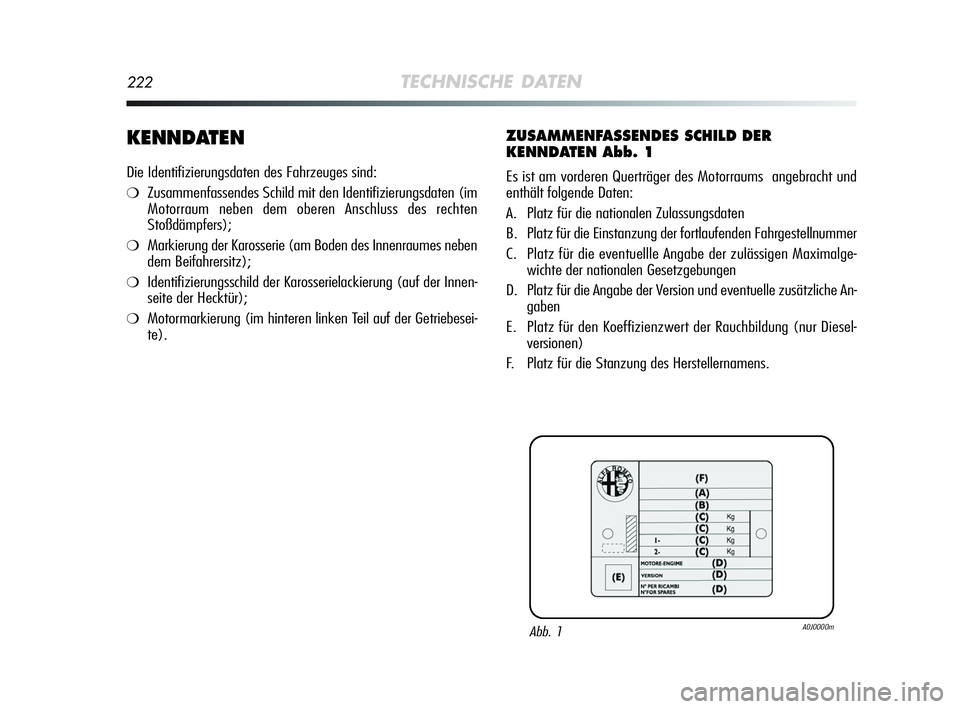

222TECHNISCHE DATEN
KENNDATEN
Die Identifizierungsdaten des Fahrzeuges sind:
❍Zusammenfassendes Schild mit den Identifizierungsdaten (im
Motorraum neben dem oberen Anschluss des rechten
Stoßdämpfers);
❍Markierung der Karosserie (am Boden des Innenraumes neben
dem Beifahrersitz);
❍Identifizierungsschild der Karosserielackierung (auf der Innen-
seite der Hecktür);
❍Motormarkierung (im hinteren linken Teil auf der Getriebesei-
te).
ZUSAMMENFASSENDES SCHILD DER
KENNDATEN Abb. 1
Es ist am vorderen Querträger des Motorraums angebracht und
enthält folgende Daten:
A. Platz für die nationalen Zulassungsdaten
B. Platz für die Einstanzung der fortlaufenden Fahrgestellnummer
C. Platz für die eventuellle Angabe der zulässigen Maximalge-
wichte der nationalen Gesetzgebungen
D. Platz für die Angabe der Version und eventuelle zusätzliche An-
gaben
E. Platz für den Koeffizienzwert der Rauchbildung (nur Diesel-
versionen)
F. Platz für die Stanzung des Herstellernamens.
Abb. 1A0J0000m
221-240 Alfa MiTo D 13-11-2008 8:22 Pagina 222

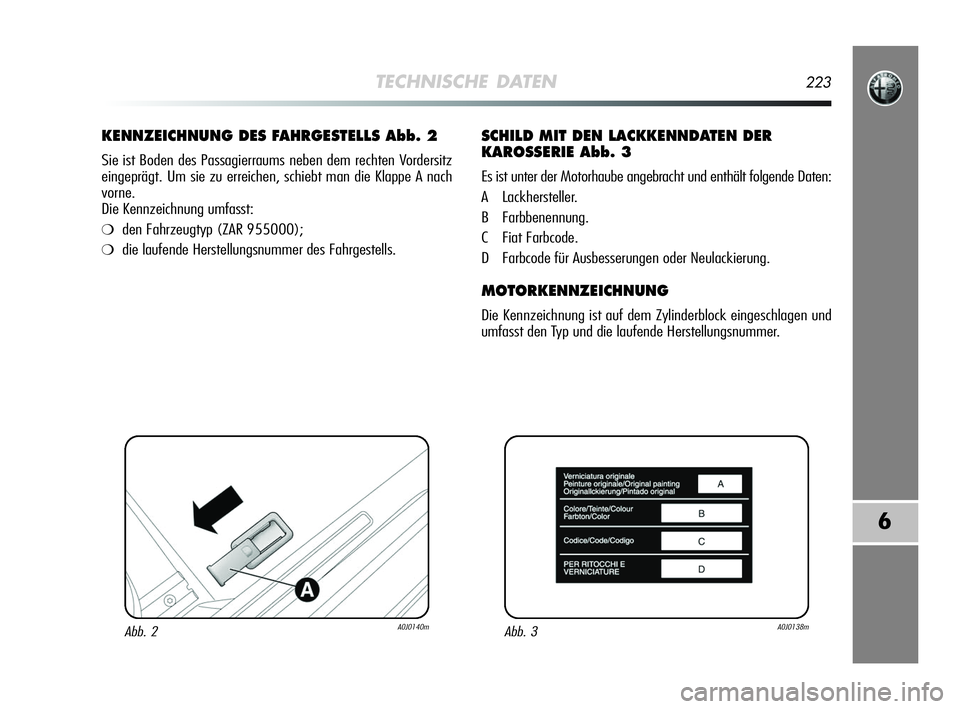

TECHNISCHE DATEN223
6
KENNZEICHNUNG DES FAHRGESTELLS Abb. 2
Sie ist Boden des Passagierraums neben dem rechten Vordersitz
eingeprägt. Um sie zu erreichen, schiebt man die Klappe A nach
vorne.
Die Kennzeichnung umfasst:
❍den Fahrzeugtyp (ZAR 955000);
❍die laufende Herstellungsnummer des Fahrgestells.
SCHILD MIT DEN LACKKENNDATEN DER
KAROSSERIE Abb. 3
Es ist unter der Motorhaube angebracht und enthält folgende Daten:
A Lackhersteller.
B Farbbenennung.
C Fiat Farbcode.
D Farbcode für Ausbesserungen oder Neulackierung.
MOTORKENNZEICHNUNG
Die Kennzeichnung ist auf dem Zylinderblock eingeschlagen und
umfasst den Typ und die laufende Herstellungsnummer.
Abb. 2A0J0140mAbb. 3A0J0138m
