168IM NOTFALL

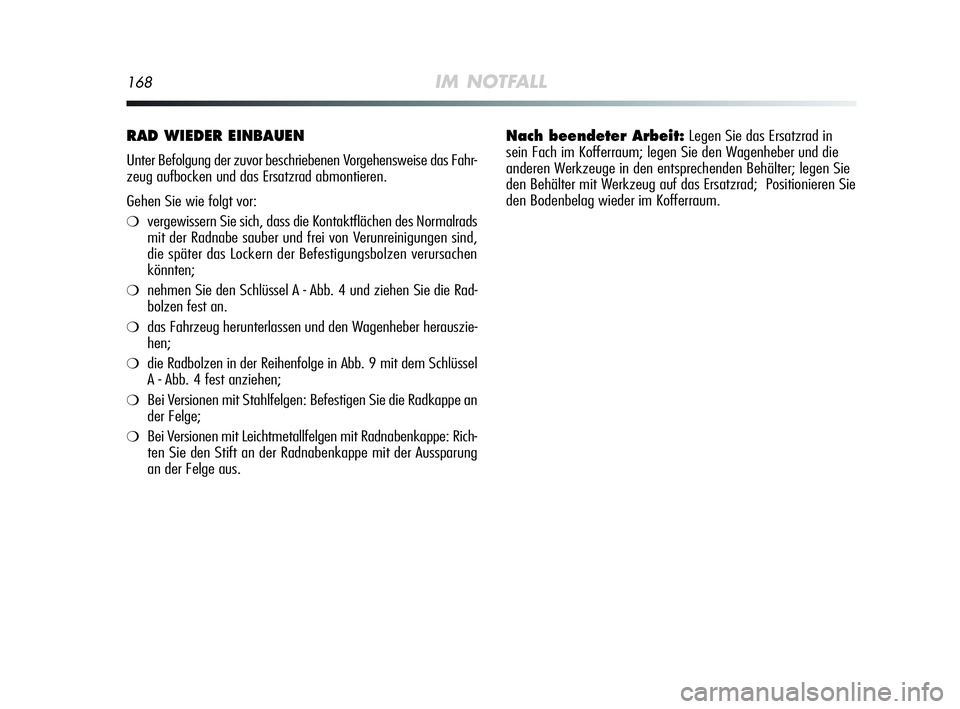

RAD WIEDER EINBAUEN
Unter Befolgung der zuvor beschriebenen Vorgehensweise das Fahr-
zeug aufbocken und das Ersatzrad abmontieren.
Gehen Sie wie folgt vor:
❍vergewissern Sie sich, dass die Kontaktflächen des Normalrads
mit der Radnabe sauber und frei von Verunreinigungen sind,
die später das Lockern der Befestigungsbolzen verursachen
könnten;
❍nehmen Sie den Schlüssel A - Abb. 4 und ziehen Sie die Rad-
bolzen fest an.
❍das Fahrzeug herunterlassen und den Wagenheber herauszie-
hen;
❍die Radbolzen in der Reihenfolge in Abb. 9 mit dem Schlüssel
A - Abb. 4 fest anziehen;
❍Bei Versionen mit Stahlfelgen: Befestigen Sie die Radkappe an
der Felge;
❍Bei Versionen mit Leichtmetallfelgen mit Radnabenkappe: Rich-
ten Sie den Stift an der Radnabenkappe mit der Aussparung
an der Felge aus.
Nach beendeter Arbeit:Legen Sie das Ersatzrad in
sein Fach im Kofferraum; legen Sie den Wagenheber und die
anderen Werkzeuge in den entsprechenden Behälter; legen Sie
den Behälter mit Werkzeug auf das Ersatzrad; Positionieren Sie
den Bodenbelag wieder im Kofferraum.
159-196 Alfa MiTo D 13-11-2008 8:25 Pagina 168

IM NOTFALL169
4

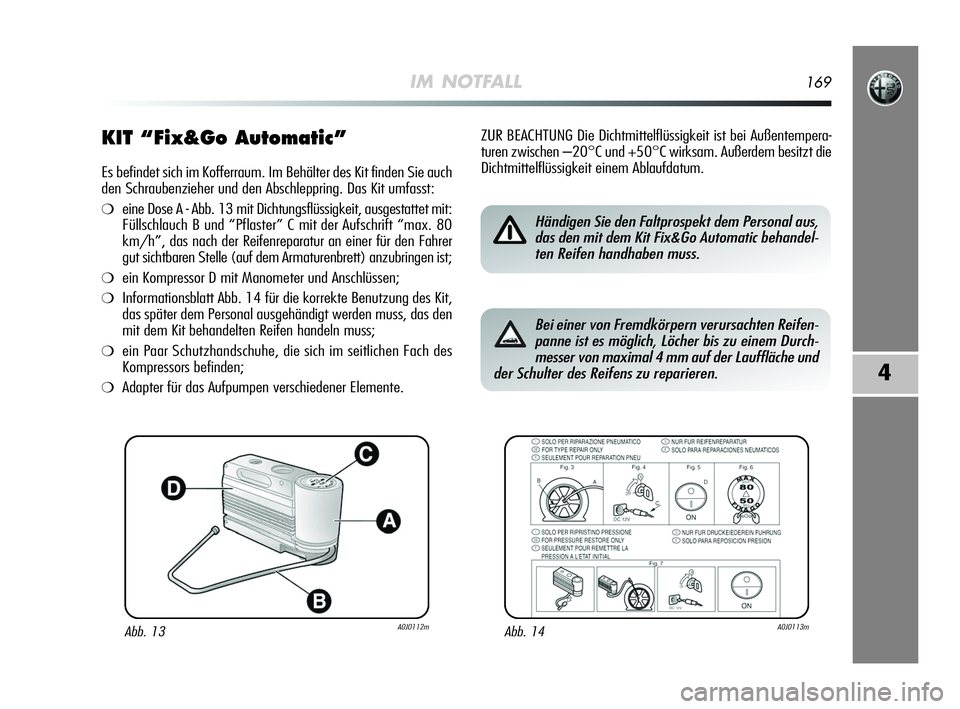

KIT “Fix&Go Automatic”
Es befindet sich im Kofferraum. Im Behälter des Kit finden Sie auch
den Schraubenzieher und den Abschleppring. Das Kit umfasst:
❍eine Dose A - Abb. 13 mit Dichtungsflüssigkeit, ausgestattet mit:
Füllschlauch B und “Pflaster” C mit der Aufschrift “max. 80
km/h”, das nach der Reifenreparatur an einer für den Fahrer
gut sichtbaren Stelle (auf dem Armaturenbrett) anzubringen ist;
❍ein Kompressor D mit Manometer und Anschlüssen;
❍Informationsblatt Abb. 14 für die korrekte Benutzung des Kit,
das später dem Personal ausgehändigt werden muss, das den
mit dem Kit behandelten Reifen handeln muss;
❍ein Paar Schutzhandschuhe, die sich im seitlichen Fach des
Kompressors befinden;
❍Adapter für das Aufpumpen verschiedener Elemente.ZUR BEACHTUNG Die Dichtmittelflüssigkeit ist bei Außentempera-
turen zwischen –20°C und +50°C wirksam. Außerdem besitzt die
Dichtmittelflüssigkeit einem Ablaufdatum.
Abb. 13A0J0112mAbb. 14A0J0113m
Händigen Sie den Faltprospekt dem Personal aus,
das den mit dem Kit Fix&Go Automatic behandel-
ten Reifen handhaben muss.
Bei einer von Fremdkörpern verursachten Reifen-
panne ist es möglich, Löcher bis zu einem Durch-
messer von maximal 4 mm auf der Lauffläche und
der Schulter des Reifens zu reparieren.
159-196 Alfa MiTo D 13-11-2008 8:25 Pagina 169

170IM NOTFALL

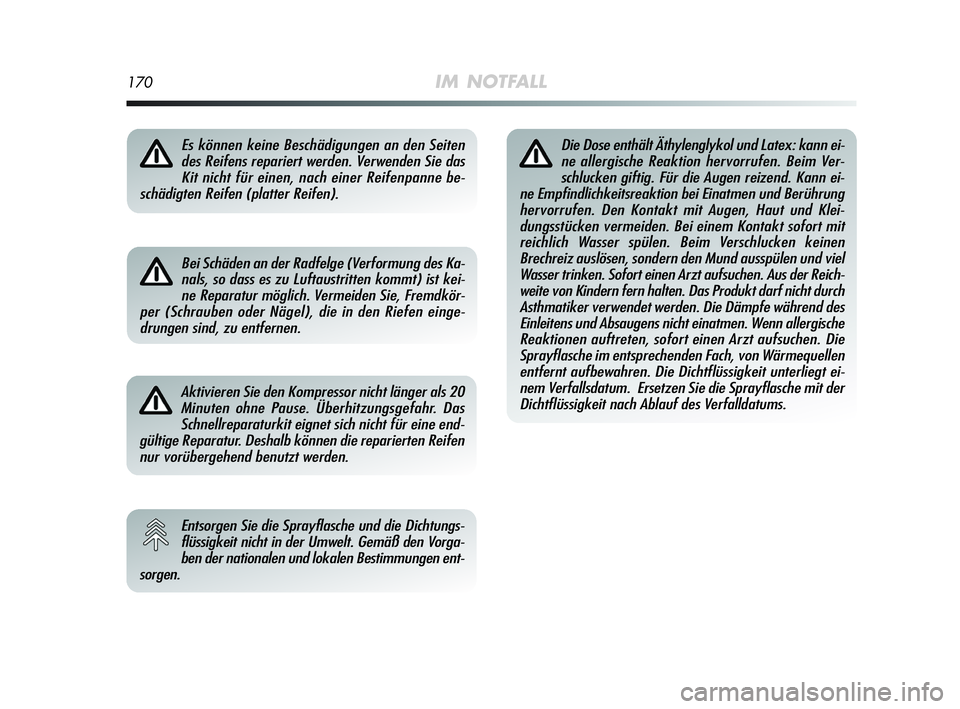

Es können keine Beschädigungen an den Seiten
des Reifens repariert werden. Verwenden Sie das
Kit nicht für einen, nach einer Reifenpanne be-
schädigten Reifen (platter Reifen).
Bei Schäden an der Radfelge (Verformung des Ka-
nals, so dass es zu Luftaustritten kommt) ist kei-
ne Reparatur möglich. Vermeiden Sie, Fremdkör-
per (Schrauben oder Nägel), die in den Riefen einge-
drungen sind, zu entfernen.
Aktivieren Sie den Kompressor nicht länger als 20
Minuten ohne Pause. Überhitzungsgefahr. Das
Schnellreparaturkit eignet sich nicht für eine end-
gültige Reparatur. Deshalb können die reparierten Reifen
nur vorübergehend benutzt werden.
Entsorgen Sie die Sprayflasche und die Dichtungs-
flüssigkeit nicht in der Umwelt. Gemäß den Vorga-
ben der nationalen und lokalen Bestimmungen ent-
sorgen.
Die Dose enthält Äthylenglykol und Latex: kann ei-
ne allergische Reaktion hervorrufen. Beim Ver-
schlucken giftig. Für die Augen reizend. Kann ei-
ne Empfindlichkeitsreaktion bei Einatmen und Berührung
hervorrufen. Den Kontakt mit Augen, Haut und Klei-
dungsstücken vermeiden. Bei einem Kontakt sofort mit
reichlich Wasser spülen. Beim Verschlucken keinen
Brechreiz auslösen, sondern den Mund ausspülen und viel
Wasser trinken. Sofort einen Arzt aufsuchen. Aus der Reich-
weite von Kindern fern halten. Das Produkt darf nicht durch
Asthmatiker verwendet werden. Die Dämpfe während des
Einleitens und Absaugens nicht einatmen. Wenn allergische
Reaktionen auftreten, sofort einen Arzt aufsuchen. Die
Sprayflasche im entsprechenden Fach, von Wärmequellen
entfernt aufbewahren. Die Dichtflüssigkeit unterliegt ei-
nem Verfallsdatum. Ersetzen Sie die Sprayflasche mit der
Dichtflüssigkeit nach Ablauf des Verfalldatums.
159-196 Alfa MiTo D 13-11-2008 8:25 Pagina 170

IM NOTFALL171
4

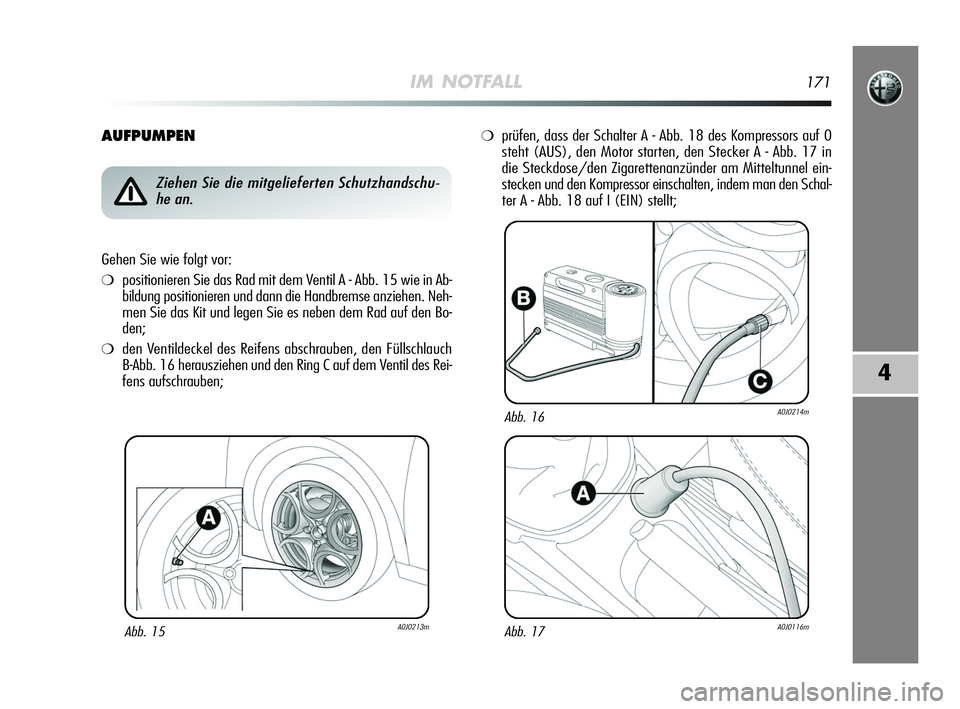

AUFPUMPEN
Abb. 15A0J0213m
Ziehen Sie die mitgelieferten Schutzhandschu-
he an.
Gehen Sie wie folgt vor:
❍positionieren Sie das Rad mit dem Ventil A - Abb. 15 wie in Ab-
bildung positionieren und dann die Handbremse anziehen. Neh-
men Sie das Kit und legen Sie es neben dem Rad auf den Bo-
den;
❍den Ventildeckel des Reifens abschrauben, den Füllschlauch
B-Abb. 16 herausziehen und den Ring C auf dem Ventil des Rei-
fens aufschrauben;
❍prüfen, dass der Schalter A - Abb. 18 des Kompressors auf 0
steht (AUS), den Motor starten, den Stecker A - Abb. 17 in
die Steckdose/den Zigarettenanzünder am Mitteltunnel ein-
stecken und den Kompressor einschalten, indem man den Schal-
ter A - Abb. 18 auf I (EIN) stellt;
Abb. 17A0J0116m
Abb. 16A0J0214m
159-196 Alfa MiTo D 13-11-2008 8:25 Pagina 171

172IM NOTFALL

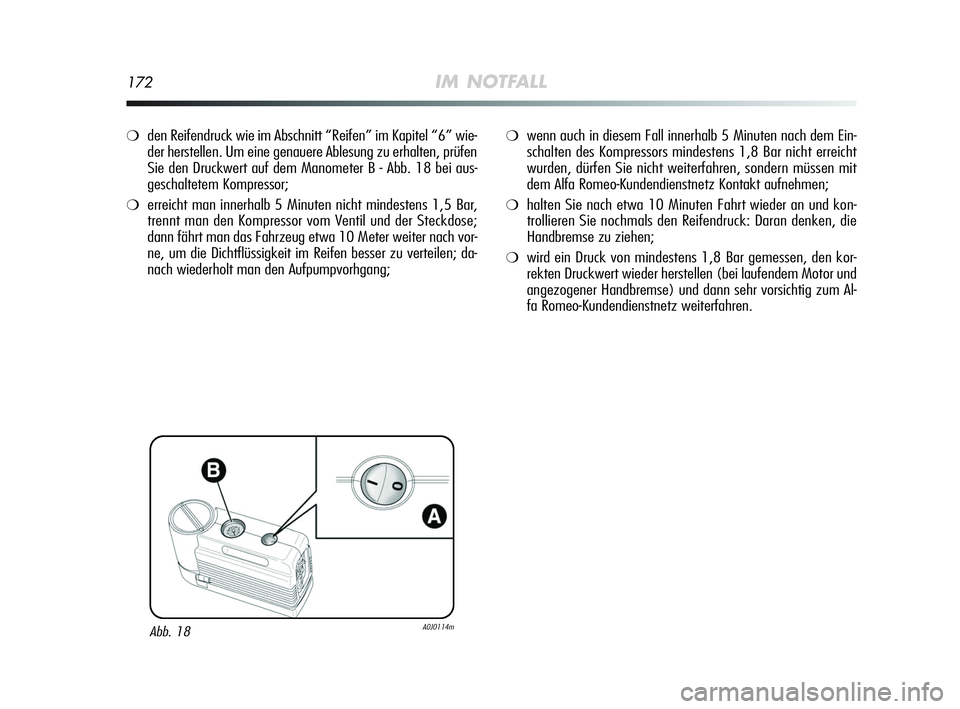

❍den Reifendruck wie im Abschnitt “Reifen” im Kapitel “6” wie-
der herstellen. Um eine genauere Ablesung zu erhalten, prüfen
Sie den Druckwert auf dem Manometer B - Abb. 18 bei aus-
geschaltetem Kompressor;
❍erreicht man innerhalb 5 Minuten nicht mindestens 1,5 Bar,
trennt man den Kompressor vom Ventil und der Steckdose;
dann fährt man das Fahrzeug etwa 10 Meter weiter nach vor-
ne, um die Dichtflüssigkeit im Reifen besser zu verteilen; da-
nach wiederholt man den Aufpumpvorhgang;
Abb. 18A0J0114m
❍wenn auch in diesem Fall innerhalb 5 Minuten nach dem Ein-
schalten des Kompressors mindestens 1,8 Bar nicht erreicht
wurden, dürfen Sie nicht weiterfahren, sondern müssen mit
dem Alfa Romeo-Kundendienstnetz Kontakt aufnehmen;
❍halten Sie nach etwa 10 Minuten Fahrt wieder an und kon-
trollieren Sie nochmals den Reifendruck: Daran denken, die
Handbremse zu ziehen;
❍wird ein Druck von mindestens 1,8 Bar gemessen, den kor-
rekten Druckwert wieder herstellen (bei laufendem Motor und
angezogener Handbremse) und dann sehr vorsichtig zum Al-
fa Romeo-Kundendienstnetz weiterfahren.
159-196 Alfa MiTo D 13-11-2008 8:25 Pagina 172

IM NOTFALL173
4
Abb. 19A0J0225m
A
KONTROLLE/INSTANDSETZUNG
DES REIFENDRUCKES
Der Kompressor kann auch benutzt werden, um nur den Reifen-
druck zu prüfen und eventuell wieder herzustellen. Trennen Sie die
Schnellkupplung A - Abb. 19 und schießen Sie diese direkt am Ven-
til des Reifens an, der aufgepumpt werden soll.
ERSATZ SPRÜHDÜSE
Gehen Sie wie folgt vor:
❍Verbindung A - Abb. 20 lösen und Schlauch B trennen;
❍die auszutauschende Dose gegen den Uhrzeigersinn drehen und
anheben;
❍die neue Dose einsetzen und im Uhrzeigersinn drehen;
❍Verbindung A einstecken oder Schlauch B in seinen Sitz brin-
gen.
Abb. 20A0J0115m
159-196 Alfa MiTo D 13-11-2008 8:25 Pagina 173

174IM NOTFALL
ERSATZ EINER GLÜHLAMPE
ALLGEMEINE HINWEISE
❍Prüfen Sie vor dem Auswechseln einer Lampe, dass deren Kon-
takte nicht oxidiert sind;
❍ersetzen Sie dir durchgebrannten Lampen mit anderen des sel-
ben Typs und der selben Leistung;
❍nachdem Sie eine Scheinwerferlampe gewechselt haben, prü-
fen Sie bitte immer deren korrekte Ausrichtung;
❍Wenn eine Lampe nicht funktioniert, vor ihrem Austausch prü-
fen, dass die zugehörige Sicherung unversehrt ist: die Positi-
on der Sicherungen ist im Abschnitt “Austausch der Sicherun-
gen” in diesem Kapitel angegeben.
LAMPENARTEN Abb. 21
Im Fahrzeug befinden sich folgende Lampen:
A. Lampen ganz aus Glas: durch Eindrücken befestigt. Um sie her-
auszuziehen, muss daran gezogen werden.
B. Lampen mit Bajonettsockel: zum Herausnehmen vom Lam-
pensockel, den Lampenkolben drücken, gegen den Uhrzeiger-
sinn drehen und dann herausnehmen.
C. Zylinderförmige Lampen: um sie herauszuziehen, müssen sie aus
den entsprechenden Kontakten gelöst werden.
D. Halogenleuchten: zum Entfernen der Lampe, die Arretierfeder
aus der Vertiefung lösen.
E. Halogenleuchten: zum Entfernen der Lampe, die Arretierfeder
aus der Vertiefung lösen.
Abb. 21A0J0117m
159-196 Alfa MiTo D 13-11-2008 8:25 Pagina 174

A
–
D
D
–
B
B
A
–
–
A
E
B
B
C
A
C
A5/21W
–
55W
55W
D1S
21W
21W
5W
–
–
5W
55W
21W
21W
10W
5W
5W
5W
IM NOTFALL175
4
W21/5W
LED
H7
H7
F
WY21W
P21W
W5W
LED
LED
W5W
H1
P21W
P21W
C10W
W5W
C5W
W5W

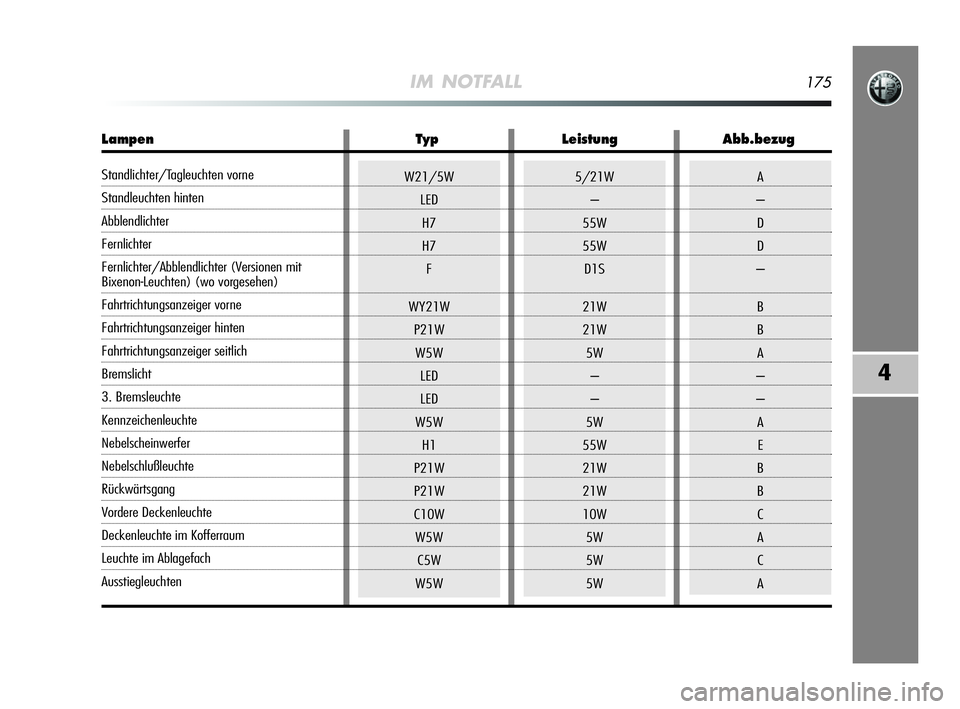

Lampen Typ Leistung Abb.bezug
Standlichter/Tagleuchten vorne
Standleuchten hinten
Abblendlichter
Fernlichter
Fernlichter/Abblendlichter (Versionen mit
Bixenon-Leuchten) (wo vorgesehen)
Fahrtrichtungsanzeiger vorne
Fahrtrichtungsanzeiger hinten
Fahrtrichtungsanzeiger seitlich
Bremslicht
3. Bremsleuchte
Kennzeichenleuchte
Nebelscheinwerfer
Nebelschlußleuchte
Rückwärtsgang
Vordere Deckenleuchte
Deckenleuchte im Kofferraum
Leuchte im Ablagefach
Ausstiegleuchten
159-196 Alfa MiTo D 13-11-2008 8:25 Pagina 175
