Ein paar Begriffserläuterungen…
Sobald die Reichweite unter 30 km be-
trägt, werden Striche angezeigt. Nach
dem Tanken (mindestens 5 Liter) wird die
Reichweite wieder berechnet und beim
Überschreiten von 100 km angezeigt.
Wenn während der Fahrt dauernd
Striche anstelle der Ziffern in der An-
zeige erscheinen, wenden Sie sich
bitte an das PEUGEOT-Händlernetz.
Diese Information wird erst
ab einer Geschwindigkeit von
30 km/h angezeigt.
Es kann vorkommen, dass
sich dieser Wert ändert, wenn
sich Fahrweise oder Stre-
ckenprofi l ändern und dadurch der
momentane Verbrauch erheblich ab-
weicht. Reichweite
(km oder Meilen)
Die Reichweite gibt an, wel-
che Strecke je nach Durch-
schnittsverbrauch der letzten Kilometer
noch mit dem im Tank enthaltenen Kraft-
stoff zurückgelegt werden kann. Momentaner
Kraftstoffverbrauch
(l/100 km oder km/l oder mpg)
Durchschnittlicher Kraftstoffver-
brauch seit einigen Sekunden.
Durchschnittlicher
Kraftstoffverbrauch

(l/100 km oder km/l oder mpg)
Durchschnittlicher Kraftstoff-
verbrauch seit der letzten
Rückstellung des Computers
auf Null. Zurückgelegte Strecke
(km oder Meilen)
Strecke, die seit der letzten
Rückstellung des Compu-
ters auf Null zurückgelegt
wurde.
Durchschnittsgeschwindigkeit
(km/h oder mph)
Seit der letzten Rückstellung des
Computers auf Null berechnete
Durchschnittsgeschwindigkeit
(bei eingeschalteter Zündung). Noch zurückzulegende
Strecke
(km oder Meilen)
Dabei handelt es sich um die
bis zum Ziel verbleibende Entfernung.
Sie wird entweder laufend von der Navi-
gationshilfe berechnet, wenn eine Ziel-
führung aktiviert ist, oder vom Benutzer
von Hand eingegeben.
Bei fehlender Entfernungseingabe er-
scheinen Striche anstelle der Ziffern.

55
BELÜFTUNG
Das Belüftungssystem dient dazu, ein
angenehmes Raumklima im Fahrzeu-
ginneren zu schaffen und aufrecht zu
erhalten.
Bedienelemente
Die eintretende Luft gelangt auf ver-
schiedenen Wegen ins Fahrzeuginnere
je nachdem, welche Einstellungen der
Fahrer vorgenommen hat.
Mit dem Temperaturregler erhält man
die gewünschte Komforttemperatur
durch die Mischung der Luft aus den
verschiedenen Kreisläufen.
Mit dem Regler für die Luftverteilung
wird die Luft durch verschiedene Düsen
gelenkt.
Mit dem Regler für die Luftzufuhr lässt
sich die Gebläsestärke erhöhen oder
verringern. Diese Regler befi nden sich im Bedie-
nungsfeld
A an der Mittelkonsole, das
je nach Ausführung folgende Funkti-
onen aufweist:
- Einstellung der Komforttemperatur,
- Einstellung der Gebläsestärke,
- Einstellung der Luftverteilung,
- Abtauen und Abtrocknen der Scheiben,
- Einstellung der manuellen oder au- tomatischen Klimaanlage.
Lufteinlass
Die im Fahrzeuginnenraum zirkulie-
rende Luft wird gefi ltert. Es handelt
sich dabei entweder um Frischluft, die
von außen durch das Lufteintrittsgitter
unten an der Windschutzscheibe he-
reinströmt, oder um Innenluft, die um-
gewälzt wird.

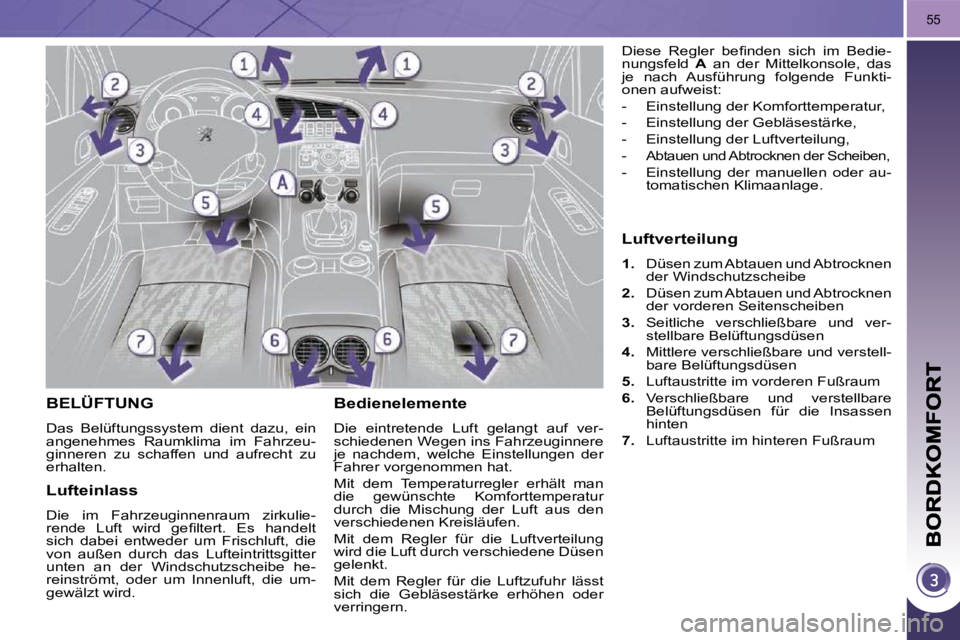

Luftverteilung

1. Düsen zum Abtauen und Abtrocknen
der Windschutzscheibe

2. Düsen zum Abtauen und Abtrocknen
der vorderen Seitenscheiben

3. Seitliche verschließbare und ver-
stellbare Belüftungsdüsen

4. Mittlere verschließbare und verstell-
bare Belüftungsdüsen

5. Luftaustritte im vorderen Fußraum

6. Verschließbare und verstellbare
Belüftungsdüsen für die Insassen
hinten

7. Luftaustritte im hinteren Fußraum

56

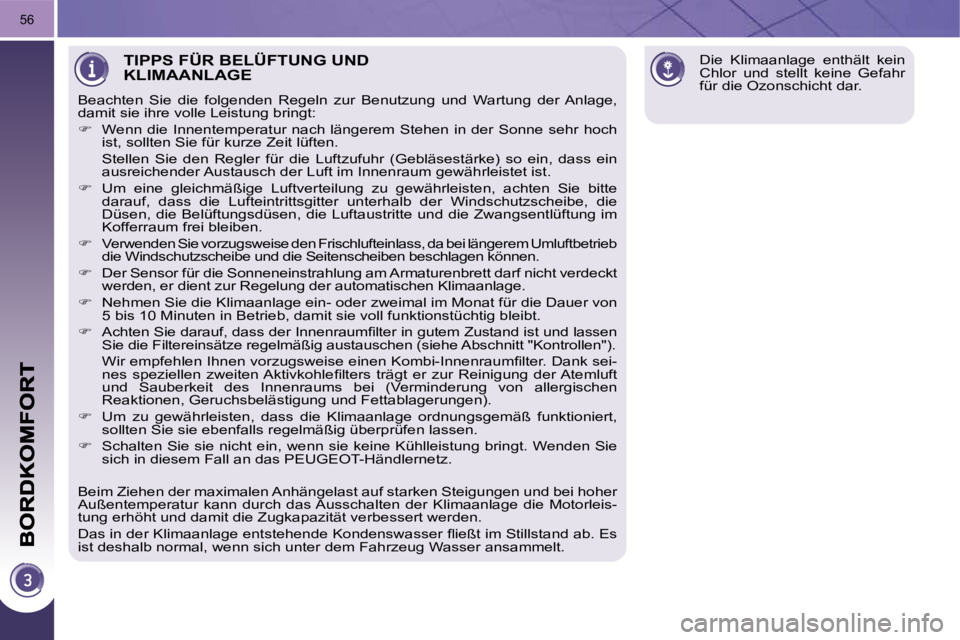

Die Klimaanlage enthält kein
Chlor und stellt keine Gefahr
für die Ozonschicht dar. TIPPS FÜR BELÜFTUNG UND KLIMAANLAGE
Beachten Sie die folgenden Regeln zur Benutzung und Wartung der Anlage,
damit sie ihre volle Leistung bringt:

 Wenn die Innentemperatur nach längerem Stehen in der Sonne sehr hoch
ist, sollten Sie für kurze Zeit lüften.
Stellen Sie den Regler für die Luftzufuhr (Gebläsestärke) so ei n, dass ein
ausreichender Austausch der Luft im Innenraum gewährleistet ist.

 Um eine gleichmäßige Luftverteilung zu gewährleisten, acht en Sie bitte
darauf, dass die Lufteintrittsgitter unterhalb der Windschutzsch eibe, die
Düsen, die Belüftungsdüsen, die Luftaustritte und die Zwa ngsentlüftung im
Kofferraum frei bleiben.

 Verwenden Sie vorzugsweise den Frischlufteinlass, da bei längerem Umluftbetrieb
die Windschutzscheibe und die Seitenscheiben beschl agen können.

 Der Sensor für die Sonneneinstrahlung am Armature nbrett darf nicht verdeckt
werden, er dient zur Regelung der automatischen Kli maanlage.

 Nehmen Sie die Klimaanlage ein- oder zweimal im Monat für di e Dauer von
5 bis 10 Minuten in Betrieb, damit sie voll funktionstüchtig bleibt.

 Achten Sie darauf, dass der Innenraumfi lter in gu tem Zustand ist und lassen
Sie die Filtereinsätze regelmäßig austauschen (sieh e Abschnitt "Kontrollen").
Wir empfehlen Ihnen vorzugsweise einen Kombi-Innenraumfi lter. Dank sei-
nes speziellen zweiten Aktivkohlefi lters trägt er zur Reinigung d er Atemluft
und Sauberkeit des Innenraums bei (Verminderung von allergischen
Reaktionen, Geruchsbelästigung und Fettablagerungen).

 Um zu gewährleisten, dass die Klimaanlage ordnungsgemäß funkt ioniert,
sollten Sie sie ebenfalls regelmäßig überprüfen lassen.

 Schalten Sie sie nicht ein, wenn sie keine Kühlleistung bri ngt. Wenden Sie
sich in diesem Fall an das PEUGEOT-Händlernetz.
Beim Ziehen der maximalen Anhängelast auf starken Steigungen u nd bei hoher
Außentemperatur kann durch das Ausschalten der Klimaanlage die Moto rleis-
tung erhöht und damit die Zugkapazität verbessert werden.
Das in der Klimaanlage entstehende Kondenswasser fl ießt im Sti llstand ab. Es
ist deshalb normal, wenn sich unter dem Fahrzeug Wasser ansammelt.

57
2. Regelung der Gebläsestärke
 Drehen Sie den Regler von

1 bis 5 , um die gewünschte
Gebläsestärke einzustellen.
Windschutzscheibe, Seiten-
scheiben und Fußraum Fußraum vorn/hinten
(durch das Schließen der Belüf-
tungsdüsen kann der Luftstrom
für den Fußraum verstärkt
werden)
Mittlere, seitliche und hintere
Belüftungsdüsen

 Drehen Sie den Regler von
blau (kalt) auf rot (warm),
um die Temperatur nach
Ihren Bedürfnissen einzu-
stellen.
Windschutzscheibe und Sei-
tenscheiben
1. Temperaturregelung
Die Verteilung des Luftstroms
lässt sich individuell anpas-
sen, indem man den Regler in
eine Zwischenposition stellt.
Die Klimaanlage funktioniert nur bei
laufendem Motor. 4. Frischluftzufuhr/Umluftbetrieb
Durch die Frischluftzufuhr lässt sich ein
Beschlagen der Windschutzscheibe
und der Seitenscheiben vermeiden.
Mit der Umluftfunktion lässt sich der In-
nenraum gegen Geruchs- und Rauch-
belästigung von außen abschirmen.
Schalten Sie so bald wie möglich wie-
der auf Frischluftzufuhr, damit die Luft
nicht schlechter wird und die Scheiben
nicht beschlagen.


Wenn Sie den Regler für die
Gebläsestärke auf 0 stellen
(Anlage ausgeschaltet), wird der
Klimakomfort nicht mehr gere-
gelt. Aufgrund der Fortbewegung des Fahrzeugs entsteht jedoch
weiterhin ein leichter Luft strom.
3. Verteilung des Luftstroms

 Drücken Sie auf die Taste,
um die Luft im Innenraum
umwälzen zu lassen. Die
Leuchte in der Taste schal-
tet sich ein.

 Drücken Sie erneut auf die Taste,
um den Frischlufteinlass wieder zu
öffnen. Die Leuchte in der Taste er-
lischt.
KLIMAANLAGE, MANUELL

58
Abtauen - Beschlag entfernen
Die Bedienungstaste befi ndet
sich auf dem Bedienfeld der
Klimaanlage.
HECKSCHEIBENHEIZUNG

 Schalten Sie die Heckschei-
ben- und Außenspiegelhei-
zung aus, wenn Sie es für
geboten halten, denn nied-
riger Stromverbrauch hilft,
den Kraftstoffverbrauch zu
senken.
Einschalten
Die Heckscheibenheizung funktioniert
nur bei laufendem Motor.

 Drücken Sie auf diese Taste, um die
Heckscheibe und die Außenspiegel
abzutauen. Die mit der Taste verbun-
dene Kontrollleuchte leuchtet auf.
Ausschalten
Die Heckscheibenheizung schaltet sich
automatisch aus, um einen übermäßi-
gen Stromverbrauch zu vermeiden.

 Die Heizung kann durch erneu-
ten Druck auf die Taste auch aus-
geschaltet werden, bevor sie sich
selbsttätig ausschaltet. Die mit der
Taste verbundene Kontrollleuchte
erlischt.
5. Ein/aus Klimaanlage
Die Klimaanlage ist für den Ganz-
jahresbetrieb gedacht und kann
nur effi zient funktionieren, wenn
die Scheiben geschlossen sind.
Sie ermöglicht es Ihnen:
- im Sommer die Innenraumtemperatur
zu senken,
- im Winter bei über 0 °C die an den Scheiben niedergeschlagene
Feuchtigkeit schneller zu beseitigen.
Ein

 Drücken Sie auf die Taste "A/C" ,
die dazugehörige Kontrollleuchte
schaltet sich ein.

Die Klimaanlage funktioniert nicht,
wenn der Regler für die Gebläsestärke
2 auf "0" steht.
Aus

 Drücken Sie erneut auf die Taste

"A/C" , die dazugehörige Kontroll-
leuchte erlischt.


Schalten Sie die Klimaanlage durch Druck
auf die Taste "A/C" ein.
Die aufgedruckten Symbole am
Bedienteil zeigen an, wo sich die
Schalter befi nden, um Eis oder nie-
dergeschlagene Feuchtigkeit schnell
von der Windschutzscheibe und den
Seitenscheiben zu beseitigen:


 stellen Sie den Schalter des Frisch- lufteinlasses 4 auf "Frischluftzufuhr"
(Kontrol lleuchte aus),

 stellen Sie den Regler für die Luft verteilung
3 auf "Windschutzscheibe",

 stellen Sie den Gebläseregler 2 auf Position 5
(Höchststufe),
 stellen Sie den Temperaturregler 1 auf die
rote Position (warm).

58
Abtauen - Beschlag entfernen
Die Bedienungstaste befi ndet
sich auf dem Bedienfeld der
Klimaanlage.
HECKSCHEIBENHEIZUNG

 Schalten Sie die Heckschei-
ben- und Außenspiegelhei-
zung aus, wenn Sie es für
geboten halten, denn nied-
riger Stromverbrauch hilft,
den Kraftstoffverbrauch zu
senken.
Einschalten
Die Heckscheibenheizung funktioniert
nur bei laufendem Motor.

 Drücken Sie auf diese Taste, um die
Heckscheibe und die Außenspiegel
abzutauen. Die mit der Taste verbun-
dene Kontrollleuchte leuchtet auf.
Ausschalten
Die Heckscheibenheizung schaltet sich
automatisch aus, um einen übermäßi-
gen Stromverbrauch zu vermeiden.

 Die Heizung kann durch erneu-
ten Druck auf die Taste auch aus-
geschaltet werden, bevor sie sich
selbsttätig ausschaltet. Die mit der
Taste verbundene Kontrollleuchte
erlischt.
5. Ein/aus Klimaanlage
Die Klimaanlage ist für den Ganz-
jahresbetrieb gedacht und kann
nur effi zient funktionieren, wenn
die Scheiben geschlossen sind.
Sie ermöglicht es Ihnen:
- im Sommer die Innenraumtemperatur
zu senken,
- im Winter bei über 0 °C die an den Scheiben niedergeschlagene
Feuchtigkeit schneller zu beseitigen.
Ein

 Drücken Sie auf die Taste "A/C" ,
die dazugehörige Kontrollleuchte
schaltet sich ein.

Die Klimaanlage funktioniert nicht,
wenn der Regler für die Gebläsestärke
2 auf "0" steht.
Aus

 Drücken Sie erneut auf die Taste

"A/C" , die dazugehörige Kontroll-
leuchte erlischt.


Schalten Sie die Klimaanlage durch Druck
auf die Taste "A/C" ein.
Die aufgedruckten Symbole am
Bedienteil zeigen an, wo sich die
Schalter befi nden, um Eis oder nie-
dergeschlagene Feuchtigkeit schnell
von der Windschutzscheibe und den
Seitenscheiben zu beseitigen:


 stellen Sie den Schalter des Frisch- lufteinlasses 4 auf "Frischluftzufuhr"
(Kontrol lleuchte aus),

 stellen Sie den Regler für die Luft verteilung
3 auf "Windschutzscheibe",

 stellen Sie den Gebläseregler 2 auf Position 5
(Höchststufe),
 stellen Sie den Temperaturregler 1 auf die
rote Position (warm).

59
Mit Hilfe des Luftverschmut-
zungssensors optimiert das
System ebenso die Luftqualität. Beim Einsteigen ist es unter
Umständen viel kälter oder
wärmer als es der Komfort-
temperatur entspricht. Es bringt je-
doch nichts, den angezeigten Wert
zu ändern, um die gewünschte Kom-
forttemperatur zu erzielen. Die Anla-
ge gleicht die Temperaturabweichung
automatisch und so schnell wie mög-
lich aus.
Die Klimaanlage funktioniert nur bei
laufendem Motor. Fahrer und Beifahrer können
die Temperatur individuell
nach ihren Bedürfnissen ein-
stellen.

 Drehen Sie den Regler 2 oder 3
nach links oder rechts, um diesen
Wert zu verringern bzw. erhöhen.
Eine Einstellung um den Wert 21 sorgt
für optimalen Komfort. Allerdings be-
wegt sich je nach individuellem Bedürf-
nis eine Einstellung zwischen 18 und 24
im üblichen Rahmen.
Außerdem empfi ehlt es sich, eine Diffe-
renz von mehr als 3 zwischen der linken
und rechten Einstellung zu vermeiden. 4. Automatikprogramm "Sicht"
Das Automatikprogramm
"Komfort" kann sich als unzu-
reichend erweisen, niederge-
schlagene Feuchtigkeit oder
Eis schnell von den Scheiben
zu beseitigen (hohe Luftfeuchtigkeit,
viele Insassen, Frost...).

 Wählen Sie dann das Automatikpro-
gramm "Sicht".
Klimaanlage, Gebläsestärke und Luftzu-
fuhr werden nun automatisch gesteuert
und die Luft optimal auf Windschutz-
scheibe und Seitenscheiben verteilt.
Automatikbetrieb

 Drücken Sie die Taste

"AUTO" . Die Kontrollleuch-
te in der Taste leuchtet auf. 2. Regelung Fahrerseite
AUTOMATISCHE KLIMAANLAGE MIT GETRENNTER REGELUNG
Wir empfehlen Ihnen diese Betriebs-
art, in der die Anlage entsprechend der
von Ihnen gewählten Komforteinstel-
lung sämtliche Funktionen automatisch
und optimal regelt (Innentemperatur,
Gebläsestärke, Luftverteilung und
Luftumwälzung). Die Anlage ist für den
Ganzjahresbetrieb gedacht.
Sie kann nur effi zient funktionieren,
wenn die Fenster geschlossen sind. Der in der Anzeige angegebene Wert
entspricht einer Komforteinstellung und
nicht einer Temperatur in Grad Celsius
oder Fahrenheit.

 Zum Ausschalten drücken Sie bitte
erneut auf die Taste "Sicht" oder die
Taste "AUTO". Die Kontrollleuchte
in der Taste erlischt bzw. die in der
Taste "AUTO" leuchtet auf.
1. Automatikprogramm "Komfort"
3. Regelung Beifahrerseite Um bei kaltem Motor nicht zu
viel Kaltluft zu verbreiten, er-
höht sich die Gebläsestärke
schrittweise bis zur optimalen Ein-
stellung.
Bei kalter Witterung wird Warmluft
vorzugsweise nur zur Windschutz-
scheibe, zu den Seitenscheiben und
in den Fußraum geleitet.

60
Einstellung von Hand
Je nach Wunsch können Sie eine vom
Automatikprogramm abweichende Ein-
stellung wählen. Die übrigen Funkti-
onen werden weiterhin automatisch
gesteuert.

 Durch Druck auf die Taste "AUTO"
kehren Sie wieder zum vollautoma-
tischen Betrieb zurück.
 Drücken sie auf diese Taste,
um die Klimaanlage auszu-
schalten. 6. Einstellung der Luftstromverteilung

 Drücken Sie eine oder
mehrere Tasten, um den
Luftstrom jeweils in eine an-
dere Richtung zu lenken:
7. Regelung der Gebläsestärke
 Drehen Sie diesen Regler
nach links bzw. rechts, um
die Gebläsestärke zu ver-
ringern bzw. erhöhen.
5. Klimaanlage ein/aus
- zur Windschutzscheibe und zu den Seitenscheiben (Beschlag-
freihalten, Entfrosten),
- zur Windschutzscheibe, zu den Seitenscheiben und den Belüf-
tungsdüsen,
- zur Windschutzscheibe, zu den Seitenscheiben, den Belüftungs-
düsen und in den Fußraum,
- zu den Belüftungsdüsen und in den Fußraum,
- zu den Belüftungsdüsen,
- in den Fußraum,
- zur Windschutzscheibe, zu den Sei- tenscheiben und in den Fußraum.
Die Kontrollleuchten für die Gebläse-
stärke zwischen den beiden Propellern
leuchten nach und nach entsprechend
dem eingestellten Wert auf.
Zur maximalen Kühlung bzw.
Aufheizung des Innenraums
kann der Mindestwert 14 un-
terschritten bzw. der Höchstwert 28
überschritten werden.

 Drehen Sie den Regler 2 oder 3
nach links bis zur Anzeige "LO"
(low) oder nach rechts bis zur
Anzeige "HI" (high). Das Abschalten der Klimaanlage kann zu
Beeinträchtigungen führen (Luftfeuchtig-
keit, Beschlagen der Scheiben).


Drücken Sie erneut auf die Taste,
um die Klimaanlage wieder auf au-
tomatischen Betrieb umzuschalten.
Die Kontrollleuchte in der Taste A/C
leuchtet auf.
